冷箱安装方案范文

空分装置冷箱安装施工方案053101.施工概述2.设备要求2.1空分装置冷箱：按照制造商提供的技术参数和图纸要求进行选择。

2.2安装场地：需满足设备的尺寸和重量要求，地面平整、坚固，通风良好。

2.3管道系统：包括进气管道、出气管道和冷却水管道等。

3.施工步骤3.1基础施工3.1.1根据设备尺寸，施工现场进行测量并标识基础图纸。

3.1.2打地钻孔并进行土方开挖，挖掉不符合标准的土壤，并保持基础桩底平整。

3.1.3根据基础桩的设计进行浇筑混凝土，并进行捣实。

3.2设备安装3.2.1安装基础设备：包括安装冷箱、安装氮气容器、安装氧气容器等。

3.2.2进行冷箱和容器的接口连接，并进行密封处理。

3.2.3将进气管道和出气管道连接到冷箱上，并进行密封。

3.2.4连接冷却水管道并进行漏水测试。

3.3管道系统施工3.3.1布置管道线路，保证管道安装的合理性和美观性。

3.3.2进行管道焊接及安装固定支架，确保其牢固稳定。

3.3.3进行管道系统的压力测试，确保无泄漏现象。

3.4系统调试3.4.1检查冷箱及设备的外观、密封性等情况。

3.4.2检查管道系统的连接情况，确保无渗漏。

3.4.3进行气体充填和排气操作，检查系统的工作状态。

3.4.4根据设备厂家的要求，进行系统的参数调整。

4.安全措施4.1施工人员需佩戴安全帽、手套等防护设备。

4.2施工现场需设置安全警示标志，确保施工区域不受外界干扰。

4.3设备运输和安装过程中，需严格遵守操作规程，确保安全。

5.施工计划5.1按照施工步骤制定详细的施工计划并进行时间节点管理。

5.2确保施工进度与质量的有效控制，及时解决施工中的问题。

6.工程材料6.1基础施工所需材料：混凝土、钢筋及配件等。

6.2设备安装所需材料：连接件、密封材料、冷却水管道等。

6.3管道系统所需材料：管道、阀门、焊材等。

7.施工验收根据设备制造商提供的技术参数和图纸要求，进行设备的安装验收。

确保设备的安装质量和性能达到设计要求。

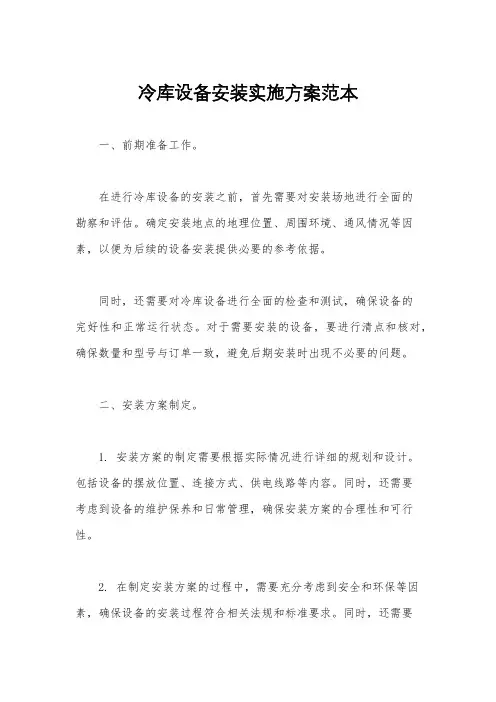

冷库设备安装实施方案范本一、前期准备工作。

在进行冷库设备的安装之前，首先需要对安装场地进行全面的勘察和评估。

确定安装地点的地理位置、周围环境、通风情况等因素，以便为后续的设备安装提供必要的参考依据。

同时，还需要对冷库设备进行全面的检查和测试，确保设备的完好性和正常运行状态。

对于需要安装的设备，要进行清点和核对，确保数量和型号与订单一致，避免后期安装时出现不必要的问题。

二、安装方案制定。

1. 安装方案的制定需要根据实际情况进行详细的规划和设计。

包括设备的摆放位置、连接方式、供电线路等内容。

同时，还需要考虑到设备的维护保养和日常管理，确保安装方案的合理性和可行性。

2. 在制定安装方案的过程中，需要充分考虑到安全和环保等因素，确保设备的安装过程符合相关法规和标准要求。

同时，还需要对可能出现的问题和风险进行充分的评估和预防，确保安装过程的顺利进行。

三、设备安装实施。

1. 在实施设备安装过程中，需要严格按照安装方案的要求进行操作。

对设备进行逐一安装，并进行必要的连接和调试工作。

确保设备的安装过程符合相关要求，避免出现安装不当导致的问题。

2. 在设备安装过程中，需要充分考虑到安全和质量等因素，确保设备的安装质量和安全性。

对于可能出现的问题和风险，需要及时进行处理和解决，确保设备安装过程的顺利进行。

四、验收和调试。

1. 设备安装完成后，需要进行全面的验收和调试工作。

包括设备的功能测试、运行状态检查等内容。

确保设备的正常运行和安全性。

2. 在设备验收和调试过程中，需要充分考虑到设备的稳定性和可靠性等因素，确保设备的正常运行和安全使用。

对于可能出现的问题和风险，需要及时进行处理和解决，确保设备的正常使用。

五、总结和完善。

1. 在设备安装完成后，需要进行全面的总结和完善工作。

对于安装过程中出现的问题和不足，需要进行充分的反思和改进，确保类似问题不再出现。

2. 同时，还需要对设备的日常维护和管理进行详细的规划和设计，确保设备的长期稳定运行和安全使用。

空分装置冷箱和压缩机基础施工方案在空分装置的运作过程中，冷箱和压缩机扮演着至关重要的角色。

冷箱作为空分装置中的核心部件，负责将空气冷却至所需温度，而压缩机则是空气压缩的关键设备。

在进行安装和施工时，需要特别注意施工方案的设计与执行，以确保设备的正常运转和长期稳定性。

冷箱基础施工方案1. 地基准备在安装冷箱之前，必须确保地基平整、坚固，并符合设计要求。

应根据冷箱的尺寸和重量确定地基的具体尺寸和承重能力，以确保设备稳固安全地安放在地基上。

2. 冷箱安装在冷箱安装时，应遵循制造商提供的安装说明书，按照其中的步骤和方法进行安装。

安装过程中需特别注意冷箱的定位和水平度，确保设备安放正确且水平，以避免设备运转过程中出现问题。

3. 冷箱连接连接冷箱时，应按照设计要求连接冷却管道和电气线路。

连接管道时应仔细检查管道接口的密封性和安全性，确保气体传输的畅通与安全。

压缩机基础施工方案1. 压缩机基座在安装压缩机之前，应先制作良好的基座。

基座的设计应考虑到承重能力、防震性能以及后期维护工作的便捷性。

基座的尺寸和高度应符合压缩机的安装要求。

2. 压缩机安装在安装压缩机时，应严格按照压缩机的安装说明书进行操作，确保安装步骤的正确性。

安装过程中应特别注意压缩机的定位和固定，防止设备在运转过程中产生位移或震动。

3. 压缩机连接连接压缩机时，应根据设计要求连接压缩机的进气口和排气口。

连接管道时应注意安全密封和气密性，以确保压缩机正常运转。

综上所述，空分装置中冷箱和压缩机的基础施工方案至关重要，合理的施工方案能够确保设备的正常运转和长期稳定性。

在实际工程中，施工人员应严格按照设计要求和操作规程进行操作，并定期进行设备的检查与维护，以确保设备的长期运行和性能稳定。

空分装置施工方案一：工程概况本工程是梅塞尔气体有限公司12000Nm3/h空分装置的一期工程，用于建造一套12000Nm3/h 的空分装置，包括液化和充瓶系统。

工程占地面积为26300平方米.总投资额为11000万元，预期于2004年3月投产。

天辰化学工程公司负责工程的设计工作，山河监理公司负责工程监理。

主体设备中空分冷箱由杭氧制造，氧压机由杭氧供货,空压机、氮气压缩机、膨胀机DCS系统、分析仪表及部分阀门采用进口设备。

在业主和监理公司管理下，施工单位以包工、包料、包工期、包质量的总包方式承接施工。

整个工程土建交安于11月中上旬,安装工程总工期为150日历天。

本工程在施工过程中，必须做到合理规划场地、科学组织、统筹安排和采用先进的施工技术和施工工艺。

确保本工程优质、安全、正点完成。

二:编制依据1、杭氧提供的冷箱部分的设计施工图及工艺流程图2、杭氧提供的冷箱安装施工说明3、杭氧提供的安装施工规范4、金属制件的除油清洗 HT8009—885、大型空分设备安装技术规范 HTA1107—936、铝制空分设备安装焊接技术条件HTA5411-2001三:主要施工技术措施1. 冷箱底板的安装在冷箱底板安装前，会同业主现场代表、监理工程师及土建承包商对基础进行验收.在基础上应明显地标识标高基础线和纵横中心线，并应有沉降观测点，基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷，按照杭氧及天辰设计院的图纸对基础的尺寸进行复测检查，其允许偏差应符合杭氧的图纸及GB50231-98规范要求。

基础处理基础验收合格后，用水准仪测量基础底板标高，应满足设备图纸的要求，空分基础表面混凝土水平度不应超过5/1000，全长不应超过15mm。

基础底板及底板间的水平度不应超过1/1000.下塔支架,粗氩塔Ⅱ支架基础底板及底板间水平度不大于1/1000.然后将基础上的碎石、泥土、积水等杂物清理掉。

如果基础底板的水平度超过图纸的要求，那就需要用钢板在基础底板上面找平，钢板的宽度要与冷箱板的骨架的型钢相同，找平后，用水准仪测量，水平度不应超过图纸要求且全长不应超过2mm.2. 冷箱板的安装基础底板标高校正好后，即可进行冷箱板的安装，在安装冷箱板时相邻两面可在地面上预拼装成整片或角型,每片对角线长度误差及四边垂直度误差如下：尺寸公差带大于至1000 2000 ±32000 4000 ±44000 8000 ±58000 12000 ±612000 16000 ±716000 20000 ±820000 ±9λ基础框架与骨架型钢间可用薄钢板衬垫调整箱板上端面水平。

空分装置冷箱安装方案-王贤红№ 中国化学工程第三建设有限公司马钢比欧西空分项目一号空分装置冷箱安装工程施工方案(措施)（建设单位签章）批准：审定：审核：编制：会签：中化三建马钢比欧西空分项目经理部2021年 12 月 23 日目录1、工程概述2、编制依据3、施工程序4、施工方法及技术要求5、施工进度计划6、工程质量控制措施7、安全技术措施8、施工平面布置图9、劳动力需用计划10、施工机具、计量器具及施工手段用料计划 11、季节性施工技术措施12、职业安全卫生与环境管理、文明环境措施 13、冷箱钢结构安装工程危害辩识、评价控制措施表附：一号空分装置冷箱结构安装平面布置示意图一号空分装置冷箱结构安装进度计划1、工程概述1.1工程概况本工程为马钢比欧西空分项目，装置规模为4万m3/h。

业主：马鞍山马钢比欧西气体有限责任公司设计单位：北京中寰工程管理有限公司监理单位：马钢设计研究院有限责任公司项目管理公司：北京美盛沃利工程技术有限公司施工单位：中国化学工程第三建设公司空分冷箱设备是该装置的关键设备之一，根据提供的设计图纸和资料，冷箱由NA-BOX 和EA-BOX 两部分组成，材质大部分为碳钢。

设计参数如下：（1）NA-BOX，尺寸为9.11mx10.79m，高度为57.6m(局部为51.2m), 箱体由四面冷箱板、两块顶板和底部支撑桁架组成。

冷箱板每3米一层，共19层，采用螺栓及焊接两种连接形式。

在底部支撑桁架的顶部(15.2m标高)，设有一层带低温防护的平台用于安装氩塔。

在冷箱内部，沿高度设有三道水平桁架拉接东西向箱体两侧墙板。

（2）EA-BOX：EA冷箱钢结构外壳由侧墙、顶板、吊架和两个屋面桁架组成。

冷箱直接座在基础上。

EA冷箱的尺寸为7.2mx10.9m，高度约为15m。

为了指导现场施工，特编制此施工方案（脚手架搭设方案、防腐刷漆方案见相应方案）。

1.2工程特点1.2.1冷箱结构高大，空中组对施工难度大，垂直度要求高。

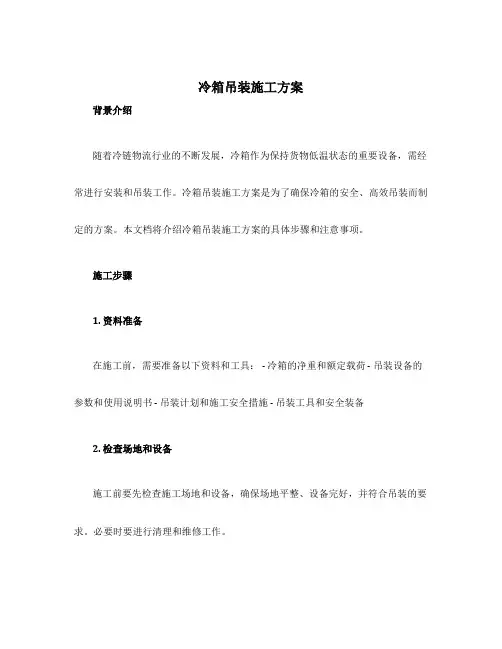

冷箱吊装施工方案背景介绍随着冷链物流行业的不断发展，冷箱作为保持货物低温状态的重要设备，需经常进行安装和吊装工作。

冷箱吊装施工方案是为了确保冷箱的安全、高效吊装而制定的方案。

本文档将介绍冷箱吊装施工方案的具体步骤和注意事项。

施工步骤1. 资料准备在施工前，需要准备以下资料和工具： - 冷箱的净重和额定载荷 - 吊装设备的参数和使用说明书 - 吊装计划和施工安全措施 - 吊装工具和安全装备2. 检查场地和设备施工前要先检查施工场地和设备，确保场地平整、设备完好，并符合吊装的要求。

必要时要进行清理和维修工作。

3. 安装吊装设备根据吊装计划，搭建起相应的吊装设备，包括起重机、吊车等。

确保吊装设备符合安全规定，能够承受冷箱的重量和高度要求。

4. 安装吊装绳索将吊装绳索固定在冷箱的合适位置上。

根据冷箱的净重和额定载荷，选择合适的吊装绳索和固定方式。

5. 吊装冷箱将吊装设备的钩子或夹具连接到吊装绳索上，调整吊装设备的位置和姿态，使其与冷箱的吊点对齐。

慢慢提升冷箱，保持稳定并避免碰撞其他物体。

6. 安全固定冷箱在冷箱吊装至目标位置后，及时进行安全固定。

使用合适的工具固定冷箱，避免其在运输中滑动、倾斜或翻倒。

固定过程中要注意不要损坏冷箱表面和内部设备。

7. 检查和测试吊装施工完成后，对冷箱进行全面的检查和测试。

确保冷箱完好无损，且各项功能正常。

同时，检查吊装设备是否被正常卸载和拆除。

注意事项•施工过程中，必须严格按照相关安全规范进行操作，确保施工人员的安全。

•在施工前，施工人员应仔细阅读冷箱的使用说明书，了解其重量、结构和使用要求。

•吊装计划和安全措施应事先制定，并经过相关部门的审核和批准。

•在吊装过程中，注意保持吊装设备稳定，避免冷箱翻倒或损坏。

•吊装绳索的选择和固定要符合相关标准，确保吊装安全可靠。

•安全固定冷箱时，注意避免损坏冷箱内部设备和表面。

•吊装施工完成后，要对冷箱进行全面的检查和测试，确保其正常工作和运输安全。

1、编制说明和依据1.1编制说明冷箱是该装置的核心设备之一，冷箱内的管道、设备、阀门、工作时均处于—100℃以下的深冷状态，施工工艺要求严格；冷箱内的管道材质多为铝镁合金，铝镁合金由于其自身独有的特点，其焊接也不同于一般钢的焊接。

铝镁合金焊接时，主要的问题是氧化、气孔、热裂纹、烧穿和塌陷，此类材质被公认为是焊接难度较大的被焊材料。

施工只要针对铝材的焊接特点采取合适的工艺措施，就能获得质量良好的焊接接头。

本方案仅适用于冷箱内工艺管道的焊接工作，为一般性原则方案，仅作投标用。

在正式施工时，根据详细的设计、施工资料和图纸，将对本方案进行修正、补充。

1.2编制依据本方案依TP的招标文件而编制2、工程概况冷箱尺寸35.2m╳6.5m╳5.1m，重127t，在现场组对焊接3、施工工序设备、基础验收安装准备箱体结构预制安装冷箱内设备管道安装焊接系统吹扫正压试验负压试验冷箱外传动设备安装系统试运转4、施工方法和技术要求设备验收：设备到货后，甲乙双方共同检查验收，并做好记录。

如在验收中发现问题应及时确定处理方案，并进行复验。

设备外观不得有伤痕、变形，几何尺寸及机械加工质量和管口方位应符合图纸要求。

随机资料应具备出厂合格证、质量证明书。

基础移交时，应有测量记录并办理中间交接证书，基础上应明显画出基准线、基础纵横中心线；基础外观不得有裂纹、蜂窝、空洞等缺陷。

安装准备：设备布置图、设备安装图及施工标准、规范等有关技术资料需齐全。

施工人员需经工程技术人员交底后方可施工；施工所用工卡具、措施用料已齐备。

箱体结构预制安装：箱体结构预制在作业平台上进行，按照技术文件要求对箱板进行尺寸核对，检验合格后进行防腐，并吊装就位。

内部设备安装：根据内部设备的位置，在箱体安装的同时进行内部设备安装，安装采用先大设备后小设备的次序。

在吊装、安装时，对重要的构件和细长构件应确定重心，对于构件刚度较小的，必要时予以加固，确保安装时结构的稳定性和构件不发生永久性变化。

N大型空分设备冷箱施工（中油吉林化建国际公司）一、前言由于钢铁工业、氮肥工业、火箭技术的发展，氧、氮耗量迅速增加，促进了大型空分设备制造的发展。

近几年来我国的大型成套空分设备技术已经与世界发达国家的技术同步，在中国的大型空分设备厂中，各家的成套空分流程及原理基本相同，空分设备的安装也已经模式化，在安装过程中以冷箱及冷箱内设备安装难度最大。

本文以辽阳石化分公司的10000m3/h空分设备安装为例介绍冷箱及冷箱内设备的安装，本套空分冷箱及冷箱内设备由中国杭州制氧机厂提供。

二、工程概况辽阳石化分公司20万吨/年乙二醇及配套工程空分装置，冷箱总高+56米，长9.7米，宽7.2米，高57.5米，冷箱共有72块冷箱板，共重172.8吨，整个冷箱共分为主冷箱，板式冷箱。

冷箱内设备有上塔、下塔、主冷凝蒸发器、粗氩塔Ⅰ、粗氩塔Ⅱ、精氩塔、粗氩塔冷凝器、精氩冷凝器、精氩蒸发器、主换热器、液空液氮过冷器、膨胀空气过滤器等设备，材质为铝镁合金。

冷箱内工艺管线约为2000米，材质主要为LF2和LF4，冷箱外管线材质为20# 、0Cr18Ni9和部分铝镁合金。

三、冷箱安装施工程序基础交接、验收及处理→钢结构及设备、材料验收→冷箱抗剪板安装找平→二次灌浆→下塔、粗氩塔Ⅱ、液空液氮过冷器底座安装找平焊牢→第一带冷箱板安装→换热器支架安装→换热器安装→氩泵小冷箱板放入大冷箱内→第二带冷箱板安装→下塔、粗氩塔Ⅱ下段、液空液氮过冷器吊装→第二带冷箱板安装→第三带冷箱板安装→第四带板安装→粗氩塔Ⅰ支架安装→氩Ⅱ塔拉架、精氩塔支架、粗氩液化器支架安装→上塔下段、粗氩塔Ⅱ上段安装→上塔上段安装→冷箱第五带板安装→粗氩塔Ⅰ拉架安装→精氩塔、粗氩液化器吊装→冷箱板进行焊接保证冷箱板有足够强度→其它冷箱板安装→冷箱内附属结构吊装就位→冷箱封顶→冷箱外梯子平台安装→液氩泵安装→冷箱内低温阀门安装→工艺内管线预制、安装→冷箱外管线、阀门安装→设备、管线、阀门气密性试验→冷箱内外管线吹扫→开车裸冷→阀门法兰冷紧→冷箱内清理→封闭人空→填充保温珠光砂→正式开车四、基础验收及处理机械、设备基础交接验收时，基础施工单位应提交质量证明书、测量记录及其它施工技术资料。

42冷箱结构安装施工方案一、项目背景和目标42冷箱是一种专门用于储存和运输低温物品的设备。

安装施工方案旨在确保冷箱的结构安全可靠，保证冷箱能够满足储存和运输低温物品的需求。

二、施工原则1.安全第一：施工过程中，必须严格遵守安全操作规程，确保工人和设备的安全。

2.质量第一：施工过程中，必须严格按照相关标准和规范进行施工，保证冷箱的质量。

3.环保第一：施工过程中，必须合理利用资源，减少污染。

三、施工方案1.运输：首先，需要将42冷箱运输到施工现场。

运输过程中，要确保冷箱不受到任何损坏。

2.场地准备：在施工现场准备一个专门用于安装冷箱的平整场地，确保能够容纳冷箱的尺寸，并确保场地水平。

3.基础施工：根据冷箱的尺寸和重量，进行基础的施工。

如果需要，可以采用地锚或膨胀螺栓将冷箱固定在地面上。

4.冷箱组装：按照冷箱的设计图纸，进行冷箱的组装。

确保组装过程中，各个零部件的连接牢固可靠。

5.电气安装：安装冷箱的电气设备，如照明灯、温度控制器等。

确保电气设备的安装符合相关的电气安全规范。

6.绝热施工：在冷箱内部和外部进行绝热处理，以确保冷箱能够有效地保持低温。

7.变温门安装：根据冷箱的实际需求，安装变温门，以便更好地控制冷箱内部的温度。

8.辅助设备安装：根据冷箱的使用需求，安装各种辅助设备，如货架、吊钩等。

9.安全措施：设置相关的安全措施，如安全栅栏、消防设备等，确保冷箱的安全。

10.工艺测试：施工完成后，进行相关的工艺测试，以确保冷箱的性能达到要求。

11.整理清理：施工结束后，对施工现场进行整理和清理，确保没有遗留的杂物和垃圾。

四、施工管理1.施工计划：制定详细的施工计划，明确每个施工阶段的工期和任务。

2.资源管理：合理安排和管理施工所需的人力、物力和财力资源，确保施工的顺利进行。

3.质量管理：设置质量保证体系，对施工过程进行严格的质量管理和检验，确保冷箱的质量。

4.安全管理：制定安全操作规程，设置安全警示标志，开展安全培训和检查，确保施工过程中的安全。

冷库安装施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 施工人员 (5)2.2 施工材料 (5)2.3 施工设备 (6)三、冷库安装 (8)3.1 基础施工 (9)3.1.1 地基处理 (10)3.1.2 基础框架搭建 (11)3.2 保温管道安装 (12)3.2.1 保温材料选择 (13)3.2.2 管道铺设 (14)3.2.3 试压验收 (15)3.3 制冷设备安装 (16)3.3.1 冷冻机组安装 (17)3.3.2 冷却塔安装 (17)3.3.3 水泵安装 (18)3.4 控制系统安装 (19)3.4.1 中央控制系统安装 (20)3.4.2 传感器安装 (21)3.4.3 控制柜安装 (22)四、冷库调试与验收 (24)4.1 调试运行 (25)4.2 系统验收 (26)五、培训与运维 (27)5.1 员工培训 (29)5.2 运维管理 (30)六、安全与环保 (31)6.1 安全措施 (31)6.2 环保要求 (33)七、总结与展望 (34)7.1 工程总结 (35)7.2 发展展望 (36)一、前言随着食品工业、医药产业以及化工行业的快速发展，冷库作为一种重要的温控设施，其安装与施工日益受到重视。

本冷库安装施工方案旨在确保项目顺利进行，确保施工质量与安全，同时兼顾经济效益与环保要求。

本方案涵盖了从项目准备到施工完成的整个过程，包括设计、采购、施工、验收等各个环节。

通过本方案的实施，旨在确保冷库安装工程的顺利进行，以达到预期的使用效果和功能要求。

我们将遵循科学、合理、可行的原则，确保施工过程的安全、质量、进度和成本控制。

通过本方案的实施，我们期望为相关领域提供一套可参考的冷库安装施工模式。

1.1 编制依据国家相关法律法规：包括《中华人民共和国建筑法》、《建设工程质量管理条例》等，确保施工过程中的合法性和合规性。

行业标准规范：参考《建筑设计规范》、《制冷设备安装工程施工及验收规范》等，确保施工质量和安全。
