热力站无人值守的热网监控系统

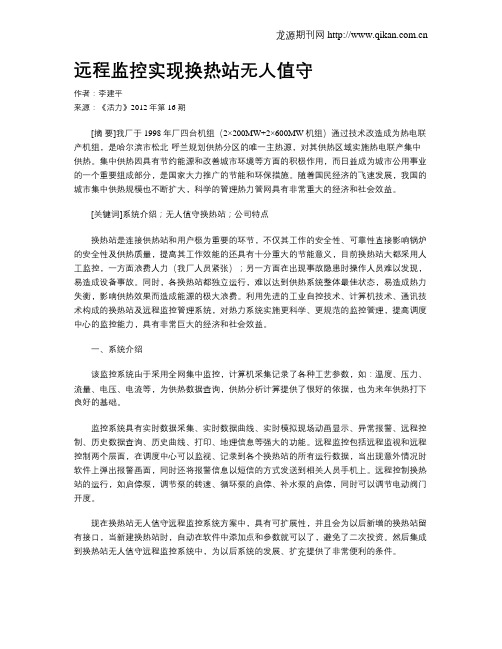

远程监控实现换热站无人值守作者：李建平来源：《活力》2012年第16期[摘要]我厂于1998年厂四台机组（2×200MW+2×600MW机组）通过技术改造成为热电联产机组，是哈尔滨市松北-呼兰规划供热分区的唯一主热源，对其供热区域实施热电联产集中供热。

集中供热因具有节约能源和改善城市环境等方面的积极作用，而日益成为城市公用事业的一个重要组成部分，是国家大力推广的节能和环保措施。

随着国民经济的飞速发展，我国的城市集中供热规模也不断扩大，科学的管理热力管网具有非常重大的经济和社会效益。

[关键词]系统介绍；无人值守换热站；公司特点换热站是连接供热站和用户极为重要的环节，不仅其工作的安全性、可靠性直接影响锅炉的安全性及供热质量，提高其工作效能的还具有十分重大的节能意义，目前换热站大都采用人工监控，一方面浪费人力（我厂人员紧张）；另一方面在出现事故隐患时操作人员难以发现，易造成设备事故。

同时，各换热站都独立运行，难以达到供热系统整体最佳状态，易造成热力失衡，影响供热效果而造成能源的极大浪费。

利用先进的工业自控技术、计算机技术、通讯技术构成的换热站及远程监控管理系统，对热力系统实施更科学、更规范的监控管理，提高调度中心的监控能力，具有非常巨大的经济和社会效益。

一、系统介绍该监控系统由于采用全网集中监控，计算机采集记录了各种工艺参数，如：温度、压力、流量、电压、电流等，为供热数据查询，供热分析计算提供了很好的依据，也为来年供热打下良好的基础。

监控系统具有实时数据采集、实时数据曲线、实时模拟现场动画显示、异常报警、远程控制、历史数据查询、历史曲线、打印、地理信息等强大的功能。

远程监控包括远程监视和远程控制两个层面，在调度中心可以监视、记录到各个换热站的所有运行数据，当出现意外情况时软件上弹出报警画面，同时还将报警信息以短信的方式发送到相关人员手机上。

远程控制换热站的运行，如启停泵，调节泵的转速、循环泵的启停、补水泵的启停，同时可以调节电动阀门开度。

淺談換熱站集中監控無人值守系統方案隨著現代社會科技的發展與進步，煤礦安全生產工作的核心還是科技創新，在煤炭效益不太好的大環境下，我們更需要在煤炭行業的各個領域深入實施“機械化換人、自動化減人”措施。

目前換熱站系統已經廣泛的應用在熱水鍋爐系統、熱交換系統、工業供熱系統及其他換熱系統中。

在對換熱站的管理中，利用網路技術實現換熱站本地控制器與監控中心之間的信號傳輸，研製了一種新型換熱站遠端監控系統。

它改變了以前分散管理的模式，能夠對換熱站實行遠端智慧監控和集中化管理，為了滿足監測音視訊訊號的編碼和解碼需求，本系統採用專用多媒體的雙核架構實現換熱站本地控制器，節約人力、物力和財力。

本文對換熱站遠端監控系統的結構、功能和應用進行了分析和探究。

标签：換熱站;遠程監控;系統結構一、換熱站遠端監控系統的結構換熱站遠端監控系統的結構主要是由本地控制器、信號傳輸網路和監控中心三者構成。

1.1本地控制器每一個換熱站內都有本地控制器，由控制單元、音訊處理單元和電源管理單元組成，主要作用是即時採集和處理對各個換熱站本地熱力及水力工況運行狀態資訊、現場即時控制、音視頻監測故障報警和診斷等。

1.2監控中心監控中心位於供熱企業的主控制室內，構成設備包括監控主機、資料庫伺服器和工作站等，主要負責建立系統網路資料連結，接收、發送、存儲資料，在對資料進行分析處理後，可給各地換熱站的控制器發佈命令進行遠端控制和調度，保證供熱系統的水力工況和熱力之間的平衡。

二、換熱站遠端監控系統的詳細功能2.1網站管理功能該系統可以對換熱站網站進行任意的添加、修改和刪除程式，系統在這些方面的設計參數非常全面，功能十分強大。

修改任意的網站參數也不會對系統造成任何不好的影響，用戶可以直觀流覽網站中的各種參數，如網站的IP地址、地理位置、當前網站歸屬、當前控制策略模式等等。

2.2遠端查詢功能換熱站遠端控制系統可以遠端查詢各種資料，如報警參數、報警設置日誌、各種量程範圍參數、自控策略及相關參數等等。

无人值守换热站的智能控制系统摘要：介绍了一种具有无人值守功能的换热站智能控制系统方案，该系统主要由HMI、PLC、变频器、GPRS通讯模块组成；重点阐述了自动控制二次供水温度的策略，循环泵和补水泵的变频控制方案，通过GPRS网络进行远程监控的数据传输设计。

关键词：换热站；PLC；PID控制；HMI；GPRS网络一、引言当前许多城镇都采用了集中供热，符合了节约能源、环保要求、政府政策等几方面的要求。

集中供热系统分三部分：热源、热力网和热用户。

热源制备蒸汽；热力网传输蒸汽和热水；热用户指用热场所。

热力网则由一次网、二次网、换热站三部分组成。

本论文介绍的换热站控制能实现按需供热，根据当前室外温度变化对二次网供、回水温度、流量进行自动调节，从而实现无人值守并节能的目标。

二、系统组成无人值守换热站监控系统由现场一次仪表、现场控制设备、GPRS通讯网络及数据监控中心四部分组成。

现场一次仪表包括温度传感器、压力变送器、开关阀、电动调节阀等，完成现场数据采集任务；现场控制设备包括PLC、HMI和二次仪表，将采集来的数据通过GPRS通讯网络传递到数据采集服务器，进入数据监控中心；数据中心由数据采集服务器、监控工作站、工程师站、激光打印机等组成，完成监控管理、工程师管理及维护、数据打印等任务；GPRS网络负责在数据中心计算机与数据采集设备之间传输数据的功能，而数据监控中心具有处理各种数据并显示在组态画面上，实现各种远程控制和计量计费的功能。

该系统通过循环泵使热水在二次网中运行，循环泵的开启的大小由二次回水温度和回水温度设定值的差值来决定，而回水温度设定值由室外温度来确定。

PLC采集室外温度、二次回水温度，并通过程序运算得出结果来控制变频调速，从而对循环水流量进行调节，保证二次网回水温度值达到设定值，以达到供热效率和节能效果的平衡。

热力管网的水压降低可能是由于管道、阀门的泄漏引起，如不及时进行补水，除了会造成管网压力下降外，还有可能会造成整个供热系统非正常运行。

集中供热工程无人值守换热站自控系统发布时间：2021-12-29T08:27:14.419Z 来源：《中国科技人才》2021年第22期作者：郑磊[导读] 随着科学技术的飞速发展，特别是计算机和通信技术的飞速发展，自动化控制水平也得到了迅速的发展和广泛的应用。

承德热力集团有限责任公司河北省承德市067000摘要：随着科学技术的飞速发展，特别是计算机和通信技术的飞速发展，自动化控制水平也得到了迅速的发展和广泛的应用。

特别是在人们对供热质量要求不断提高、能源紧张的今天，提高供热质量、降低能耗势在必行。

因此，目前当地供热公司新建的换热站大多为无人值守换热站，老换热站改造也在向无人值守换热站靠拢。

基于此，本文主要探讨无人值守换热站自动控制系统在集中供热工程中的应用。

关键词：集中供热工程；无人值守换热站；自控系统1 控制目的从宏观上掌握供热系统的运行状态和质量。

确保加热系统的运行参数。

供热管网的水力和热力条件全自动调节，解决各换热站的耦合影响，消除供热管网的水平不平衡，平衡供热效果。

以节约总供热量为目标，在满足热网用户基本供热需求的前提下，尽可能减少总供热量，提高经济效益。

更好地维护和管理供暖系统设备。

及时发现并报告供热系统故障，防止其发生。

为供热管网经济高效运行提供了分析依据和分析依据。

通过记录的热网运行历史数据，经过一个采暖期后与以往数据对比分析，找出主要能耗来源，为今后节能改造提供条件。

2 换热站系统的工作原理换热站里安装了好几个压力传感器和温度传感器，这些传感器主要安装在换热器热介质入口、热介质出口、冷介质入口及出口等地方，安装它们的主要目的就是收集各个地方的温度及压力信息。

其换热站中还有两台补水泵及两台循环泵，一台工作一台是备用。

换热站的控制系统是由 PID 指令及多个 PLC 组成，其系统的主要运行模式是：人机界面—PLC—变频器。

换热器热介质入口的压力及温度指数是调节 PID 的重要参数，主要是利用调节阀对介质入口流量进行控制。

热网监控系统设计方案热网监控系统设计方案随着城市化进程不断加快，越来越多的城市开始采用集中供热的方式来满足居民的生活需求。

但是在供热过程中，由于管网故障、热量损失等因素影响，会造成热网运行效率下降，甚至还可能出现危及人民生命财产安全的事故。

因此，热网监控系统的设计和应用变得越来越重要。

本文将为大家介绍一个热网监控系统设计方案。

一、系统的构成热网监控系统主要由传感器、数据采集器、通信装置、监测服务器和管理终端五部分组成。

1. 传感器：用于测量和检测热力参数、水压、水流量等重要数据。

2. 数据采集器：通过串口、Modbus协议等方式将传感器获取到的数据采集起来，并将信息转换为数字信号，传输到监测服务器上。

3. 通信装置：利用工业以太网、GPRS、3G等网络模式实现与监测服务器的通信联接。

4. 监测服务器：负责数据的存储和处理，并将监测结果反馈到管理终端。

5. 管理终端：提供用户界面，实现用户对热网运行过程的实时监测和控制。

二、系统的功能该热网监控系统将实现以下功能：1. 热力参数监测：实时监测热网中的热力参数，包括供水温度、回水温度、热供水压力、热回水压力等指标。

2. 漏损检测：通过水压传感器监测水压变化，及时发现管网漏损问题。

3. 能效监测：实时监测热网运行效率，及时掌握热能损失情况，帮助减少能源消耗和维护成本。

4. 紧急报警：对于热网运行故障、温度异常等问题进行紧急报警，及时处理，保障系统运行安全。

5. 二次供水压力监测: 通过监测回水压力状况，设置最大最小值报警功能，确保较大单体不影响区域内其他单体正常供水。

三、系统的优势采用热网监控系统的优势主要体现在以下几点：1. 提高监管效率：系统可以实时监测热网运行状态，通过数据分析能够发现管网漏损、热能损失等问题，并及时采取措施进行调整，大大提高了监管的效率。

2. 降低能源消耗：通过能源损耗的监测和诊断，帮助运营单位节省能源，提高供热效率，降低项目运行成本。

浅谈换热站集中监控无人值守系统方案张琦【摘要】随着现代社会科技的发展与进步,煤矿安全生产工作的核心还是科技创新,在煤炭效益不太好的大环境下,我们更需要在煤炭行业的各个领域深入实施"机械化换人、自动化减人"措施.目前换热站系统已经广泛的应用在热水锅炉系统、热交换系统、工业供热系统及其他换热系统中.对换热站进行集控管理,不但能减少人为因素对设备的误操作,更重要的是能减少换热站工作人员,真正实现减人增效的目的.由于PLC编程简单易操作性,目前换热站电气集控系统大多采用PLC控制.【期刊名称】《煤矿现代化》【年(卷),期】2017(000)005【总页数】2页(P159-160)【关键词】换热站;集控;PLC【作者】张琦【作者单位】山西西山晋兴能源有限责任公司,山西太原 030053【正文语种】中文【中图分类】TP273斜沟煤矿现有3个换热站。

其中3号换热站位于3号库房处，共设计3组换热器，其中1组为板式换热器，另外2组为容积式换热器。

板式换热机组循环泵采用变频1拖2控制，补水泵2台，采用变频1拖1控制。

容积式换热机组循环泵2台，采用变频1拖1控制，补水泵2台，采用变频1拖1控制。

换热站内系统参数（回水温度、压力、补水流量、水箱水位等）都是通过PLC控制器进行实时采集和处理并进行检测。

循环泵和补水泵全部为盘柜就地启停。

无人值守换热站的自动控制系统主要完成数据采集、自动控制、数据存储、实时通讯、故障报警等功能。

可独立完成本地控制，也可受控于集控中心。

集中控制室可对3个换热站设备进行集中监控，最终实现无人值守。

3.1 系统结构经现场考察，3号换热站可以作为集中控制室使用，控制室设上位监控系统1套，由集中操作台、工控机、显示器、打印机、网络交换机及UPS电源组成。

可以集中监控3个换热站的过程参数、设备运行状态。

每个换热站配置RTU监测终端，对换热站内系统数据进行采集运算，并上传至集中控制室。

无人值守换热站监控系统一、综述现在供暖企业为了提高经济效益，提高劳动生产率，都准备在换热站实现无人值守.在供暖调度通讯中心可以建立监控中心,能够对各换热站有关数据、参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各换热站的情况，并及时对发生的情况作出反应。

我公司自主研发的无人值守换热站监控系统集现代计算机技术、自动控制技术、通讯技术及测控技术于一体，并针对供热系统热源、管网、终端用户三个部分，提出三个主要环节的信息化管理平台,实现了热源控制一体化、管网监控智能化、终端用户信息化。

无人值守换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量,循环泵、补水泵运行状态，及水箱液位等各个参数状态，进而对供热过程进行有效的监测和控制。

在供热期间可按室外温度调节二次网供回水温度（可手动、自动切换），达到按需供热,实现气候补偿节能控制，也可以进行分时分区节能控制,可以实现供热全网热量平衡及节约能源。

二、控制目的1、宏观掌握供热系统运行状况、运行质量。

2、保证供热系统的运行参数。

对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响,消除热网水平失调,平衡供热效果。

3、以节省总供热量为目标，在满足热网用户基本采暖要求的前提下尽量减少总供热量，从而达到提高经济效益的目的。

4、更好地进行供热系统设备的维护及管理。

及时检测报告供热系统故障，作到防微杜渐，防患未然。

5、为热网如何经济高效运行提供分析基础和分析依据。

通过记录的热网运行历史数据,在一个采暖期结束后与前期数据进行比较分析，查出主要能耗来源，为今后的节能挖潜改造提供条件。

三、系统组成无人值守换热站监控系统由上位机—通讯—下位机构成；(一）上位机由工控机、系统软件、彩色液晶显示器、键盘及鼠标等构成；上位机即为监控中心的监控系统.上位机既是底层下位机数据传输的接受者，也是管理者对整个热网系统进行调控并将命令下发到下位机的施令者。

无人值守换热站监控系统一、综述现在供暖企业为了提高经济效益，提高劳动生产率，都准备在换热站实现无人值守。

在供暖调度通讯中心可以建立监控中心，能够对各换热站有关数据、参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各换热站的情况，并及时对发生的情况作出反应。

我公司自主研发的无人值守换热站监控系统集现代计算机技术、自动控制技术、通讯技术及测控技术于一体，并针对供热系统热源、管网、终端用户三个部分，提出三个主要环节的信息化管理平台，实现了热源控制一体化、管网监控智能化、终端用户信息化。

无人值守换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数状态，进而对供热过程进行有效的监测和控制。

在供热期间可按室外温度调节二次网供回水温度（可手动、自动切换），达到按需供热，实现气候补偿节能控制，也可以进行分时分区节能控制，可以实现供热全网热量平衡及节约能源。

二、控制目的1、宏观掌握供热系统运行状况、运行质量。

2、保证供热系统的运行参数。

对热网的水力工况和热力工况进行全自动调节，解决各换热站的耦合影响，消除热网水平失调，平衡供热效果。

3、以节省总供热量为目标，在满足热网用户基本采暖要求的前提下尽量减少总供热量，从而达到提高经济效益的目的。

4、更好地进行供热系统设备的维护及管理。

及时检测报告供热系统故障，作到防微杜渐，防患未然。

5、为热网如何经济高效运行提供分析基础和分析依据。

通过记录的热网运行历史数据，在一个采暖期结束后与前期数据进行比较分析，查出主要能耗来源，为今后的节能挖潜改造提供条件。

三、系统组成无人值守换热站监控系统由上位机—通讯—下位机构成；（一）上位机由工控机、系统软件、彩色液晶显示器、键盘及鼠标等构成；上位机即为监控中心的监控系统。

上位机既是底层下位机数据传输的接受者，也是管理者对整个热网系统进行调控并将命令下发到下位机的施令者。

无人值守热力站自动化控制系统的实现与创新措施摘要：传统热力站具有一定缺陷，与目前现代化热力站自动控制发展需求不匹配，而无人值守热力站自动控制系统的实现，能够调节整个热网精度和供热效果，更好的做到按需供热、降低能耗消耗，让热力更能够均匀分布，同时能够降低人力资源成本，不断的提高热力企业的运营及管理效率和质量。

鉴于此，本文结合实际工作内容，首先分析了无人值守热力站及其组成、应用优势，然后分析了无人值守热力站自动化控制改进措施及热网系统集中控制措施，供参考。

关键词：无人值守；热力站；自动化控制；创新0引言热电厂的高温高压蒸汽主要指城市集中供热系统所需热源，但是直接将高温蒸压蒸汽向用户提供，这样既不安全也具有不可控性，因此需要热力站将高温高压蒸汽进行有效转换，让其直接向用户传送，以实现温度和压力都满足需求的热水。

热力站在其中起到热能转换的作用，其主要依据热网工况、用户的供热面积、管网承压等基础条件，向用户分配热能，满足供暖需求。

热力站设备主要包含有换热器、循环泵、采水泵、计量表及控制阀等，传统型的热力站主要作用是将一二次网分割处理，然后再通过换热器交换热量。

但是这种模式具有一定弊端，其不能够通过二次网用户方进行温度的调节，也不能够让热量在整个热网中实现均衡性分配和管理，因此需创新自动化管理系统，大力推广无人值守管理模式。

1热力站自动化控制的优势热力站的自动控制具有很大的优势。

首先，自动控制可以及时了解热源和热网的参数和运行情况，对整个热源和热网进行控制。

这样，工人就可以监控温度、压力、温度等，实时监控整个热力站的流量和热量，并根据实际需要及时调整。

其次，在供热站实施自动控制系统可以节约能源，降低能耗。

自动控制的热力站可有效减少空气污染，生产过程中自动化参数的改进将有效减少粉尘和烟雾的产生，从而改善环境。

第三，自动控制可以提高热力系统的运行精度，调整整个热网的参数，从而避免水力不平衡和冷热不均的发生。

同时可根据用户实际需要调节供热量。
