插打钢板桩工艺

钢板桩施工工艺及方法1、施工工艺钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。

其钢板桩的施工工艺流程图见下图。

钢板桩施工工艺流程图2、施工方法2.1、钢板桩施工准备1）钢板桩检验对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。

2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。

表4-1钢板桩检验标准序号 检查项目允许偏差 检查方法 单位 数值 1桩垂直度 % ＜1 钢尺量 2桩身弯曲度 ＜2%L L 为桩长，钢尺量 3光滑度 无电焊渣或毛刺 目测 4 桩长度 不小于设计长度钢尺量 （1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，基坑开挖支护 基坑回填 拔出钢板桩 钢板桩定位放样 挖沟槽 拆除导梁与导架打钢板桩 安装导梁与导架 钢支撑拆除再用砂轮磨平。

（2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。

当修整量不大时，也可直接采用砂轮进行修整。

（3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。

（4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。

（5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。

3）打桩机选择由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。

4）导架安装为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。

螺旋钻引孔插打钢板桩施工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!螺旋钻引孔插打钢板桩施工工艺流程概述螺旋钻引孔插打钢板桩是一种常见的地基处理方法，广泛应用于建筑工程、桥梁工程等领域。

4.1.5 钢板桩的拔出4.1.5.1 钢板桩所处地质资料钢板桩围堰适用于F28-F68承台，承台直径9.8m,高 2.5m,顶标高为+2.0m，滩涂面标高-0.9～-2.33，冲刷深度为3.0m。

由4.4.1中钢板桩围堰施工方案可知，钢板桩采用德国拉森Ⅲa型，围堰设计为圆形，其直径为11.8m。

钢板桩桩长15.0m，顶标高均为+6.22m，底标高为-8.8m。

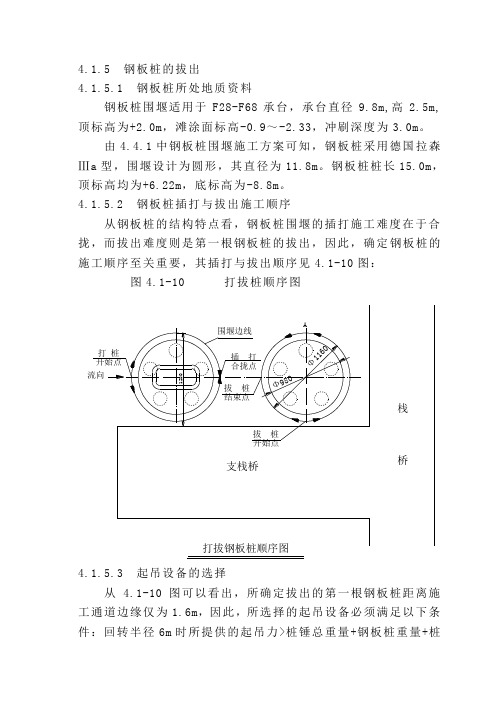

4.1.5.2 钢板桩插打与拔出施工顺序从钢板桩的结构特点看，钢板桩围堰的插打施工难度在于合拢，而拔出难度则是第一根钢板桩的拔出，因此，确定钢板桩的施工顺序至关重要，其插打与拔出顺序见4.1-10图：图4.1-10 打拔桩顺序图栈桥4.1.5.3 起吊设备的选择从 4.1-10图可以看出，所确定拔出的第一根钢板桩距离施工通道边缘仅为1.6m，因此，所选择的起吊设备必须满足以下条件：回转半径6m时所提供的起吊力>桩锤总重量+钢板桩重量+桩土间的振动摩阻力+桩与封底砼间的粘结力+锁口摩阻力,如以T 6代表起吊设备的起吊力，Q 代表桩锤重量，Q C 代表钢板桩重量，T代表极限静摩阻力，T n 代表粘结力，T f 代表锁口摩阻力则为：T 6>Q+Q C +μT+T n +T f ··············· ⑺其中Q C ＝855kg ，T f 根据经验取10000kgT n 取15000kg/m 2，钢板桩与封底混凝土接触面积为0.4m 2，可知T n ＝15000×0.4＝6000kg 代入⑺式得：T 6>Q+μT+16855kg本合同段拔桩所选的起吊设备为QUY50履带吊，其参数见4.1-6表，可知T 6＝23400kg ，则⑺式变为：Q+μT ＜6545kg ················ ⑻4.1.5.4 单桩极限静摩阻力T （㎏）的确定单桩允许承载力公式[]()∑+=R p i i s A l U P σλτλ21中R p A σλ项考虑的是桩底端闭塞效应，对于钢板桩可忽略不计，则有[]ii s l U P ∑=τλ21 ··················· ⑼ 将地质资料中的各项参数代入⑼式可知：[][]92kN 408.30.5531.021P =⨯⨯⨯=则T=2[P]=184kN=18775kg4.1.5.5 桩锤总重量Q （kg ）的确定⑷、⑸、⑻式及T 值可知：Q ＜6545-0.05×18775=5606kg4.1.5.6 振动设备的确定可与钻孔平台钢管桩的拔出选择相同的HP3000型振动锤作为振动设备，其参数见4.1-11表,将Q ＝1730kg 代入⑻式得：μT ＜4815kg又代入T值可知：μ＜4815/18775＝0.25可得：η＞3.0而P0＞ηQ0即：P0＞3.0×（1730+855）kg=7755kg＜180kN故所选的3000HP振动锤满足要求。

钢板桩施工工艺流程
1.安全检查：施工前应严格检查作业场地和钢板桩的质量，确认没有安全隐患后方可进行施工。

2.打桩位：根据设计要求，在地面上标出钢板桩的位置。

3.开挖坑槽：根据设计深度和直径开挖桩孔，并确保洞口整齐，没有变形现象。

4.安装钢板桩：把钢板桩垂直插入挖好的桩孔中，并要确保钢板桩的垂直度和水平度，同时利用桩锤或振动锤将钢板桩安装到规定深度。

5.钢板桩连接：当需要形成较长的钢板桩时，需要将多根钢板桩连接起来。

连接方式有焊接、螺栓连接等，连接方式应与设计要求保持一致。

6.现浇混凝土：先倒灌注混凝土，待混凝土达到设计要求的强度后，再加固钢板桩。

7.现场检查：施工完成后，应进行现场检查，以了解工程质量是否符合设计要求。

8.清理现场：完成施工后，应及时清理现场，确保作业场地整洁，安全文明。

钢板桩施工工艺流程需要按照上述步骤顺序进行，确保施工质量和安全。

在施工过程中需要做好施工前、中、后的检查工作，确保施工过程质量。

同时，施工结束后，要做好现场清理和教育安全文明意识，以避免工伤和环境污染。

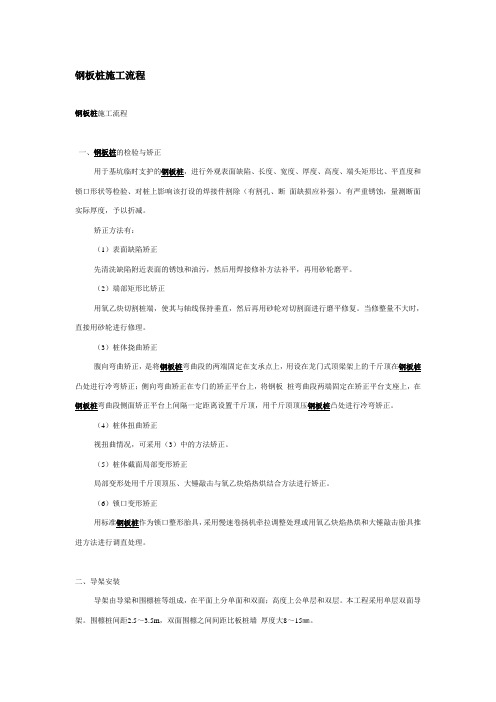

钢板桩施工流程钢板桩施工流程一、钢板桩的检验与矫正用于基坑临时支护的钢板桩，进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验、对桩上影响该打设的焊接件割除（有割孔、断面缺损应补强）。
