天津大学化工原理真题★ 赠品系列四编辑整理：宏郡阁发行：花椰论坛荣誉首发【宏郡阁】赠品编号:CH01020091104142009年10月目录2009年硕士研究生入学考试大纲 (1)天津大学硕士生入学考试业务课程大纲说明（2009年）..... (9)2000年天津大学研究生院招收硕士生《化工原理》入学试题 (13)2001年天津大学研究生院招收硕士生《化工原理》入学试题 (18)2002年天津大学研究生院招收硕士生《化工原理》入学试题 (21)2003年天津大学研究生院招收硕士生《化工原理》入学试题 (22)2004年天津大学研究生院招收硕士生《化工原理》入学试题 (26)2005年天津大学研究生院招收硕士生《化工原理》入学试题 (29)2006年天津大学研究生院招收硕士生《化工原理》入学试题 (33)部分年度入学试题答案..... ..... ..... ..... ..... ..... ..372009年硕士研究生入学考试大纲考试科目名称：化工原理 考试科目代码：[911]一、考试总体要求：1.熟练掌握单元操作的基本概念和基础理论；2.掌握单元操作过程的典型设备的结构及特性，并具备基本选型能力；3.掌握主要单元操作过程的基本设计和操作计算方法；4.能够灵活运用单元操作的基本原理，分析解决单元操作常见问题。
二、 考试内容：第一章 流体流动(一)范围1)流体静力学静压强的表示方式及单位换算，静力学基本方程及其应用。
2)流体流动的基本方程：流量与流速，流体的稳定流动与不稳定流动，连续性方程，柏努利方程的应用。
3)流体流动现象：粘度、牛顿粘性定律，流动型态与雷诺准数，层流与湍流的比较。
4)流体流动阻力：阻力计算通式，层流时直管阻力的计算，湍流时直管阻力的实验研究方法一因次分析法，非圆形管内的阻力计算，局部阻力。
5)管路计算：管路计算的类型和基本方法，简单管路、分支和并联管路的特点和计算，阻力对管内流动的影响。
第五章蒸馏1.已知含苯0.5（摩尔分率）的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。
苯和甲苯的饱和蒸汽压数据见例1-1附表。
t（℃）80.1 85 90 95 100 105x 0.962 0.748 0.552 0.386 0.236 0.11解：利用拉乌尔定律计算气液平衡数据查例1-1附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P B*，P A*，由于总压P = 99kPa，则由x = (P-P B*)/(P A*-P B*)可得出液相组成，这样就可以得到一组绘平衡t-x图数据。
以t = 80.1℃为例x =（99-40）/（101.33-40）= 0.962同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 0.5时，相应的温度为92℃2.正戊烷（C5H12）和正己烷（C6H14）的饱和蒸汽压数据列于本题附表，试求P = 13.3kPa下该溶液的平衡数据。
温度C5H12223.1 233.0 244.0 251.0 260.6 275.1 291.7 309.3K C6H14 248.2 259.1 276.9 279.0 289.0 304.8 322.8 341.9饱和蒸汽压(kPa) 1.3 2.6 5.3 8.0 13.3 26.6 53.2 101.3解：根据附表数据得出相同温度下C5H12（A）和C6H14（B）的饱和蒸汽压以t = 248.2℃时为例，当t = 248.2℃时P B* = 1.3kPa查得P A*= 6.843kPa得到其他温度下A¸B的饱和蒸汽压如下表t(℃) 248 251 259.1 260.6 275.1 276.9 279 289 291.7 304.8 309.3P A*(kPa) 6.843 8.000 12.472 13.300 26.600 29.484 33.425 48.873 53.200 89.000 101.300P B*(kPa) 1.300 1.634 2.600 2.826 5.027 5.300 8.000 13.300 15.694 26.600 33.250利用拉乌尔定律计算平衡数据平衡液相组成以260.6℃时为例当t= 260.6℃时x = (P-P B*)/(P A*-P B*)=（13.3-2.826）/（13.3-2.826）= 1平衡气相组成以260.6℃为例当t= 260.6℃时y = P A*x/P = 13.3×1/13.3 = 1同理得出其他温度下平衡气液相组成列表如下t(℃) 260.6 275.1 276.9 279 289x 1 0.3835 0.3308 0.0285 0y 1 0.767 0.733 0.524 0根据平衡数据绘出t-x-y曲线3.利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。
化工原理课后习题1.某设备上真空表的读数为×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为×103 Pa。
解：由绝对压强= 大气压强–真空度得到：设备内的绝对压强P绝= ×103 Pa ×103 Pa=×103 Pa设备内的表压强P表= -真空度= - ×103 Pa2．在本题附图所示的储油罐中盛有密度为960 ㎏/ 的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为×106 Pa ，问至少需要几个螺钉分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×× ×××103 Nσ螺= ×103×××nP油≤ σ螺得n ≥取n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1= 400mm ，R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = ×103×× + ×103××= ×103 Pab-b′处P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = ×103×× + ×103=×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
化工原理下（天津大学版）习题答案第五章蒸馏1.已知含苯0.5（摩尔分率）的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。
苯和甲苯的饱和蒸汽压数据见例1-1附表。
t（℃）80.1 85 90 95 100 105x 0.962 0.748 0.552 0.386 0.2360.11解：利用拉乌尔定律计算气液平衡数据查例1-1附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P B*，P A*，由于总压P = 99kPa，则由x = (P-P B*)/(P A*-P B*)可得出液相组成，这样就可以得到一组绘平衡t-x图数据。
以t = 80.1℃为例x =（99-40）/（101.33-40）= 0.962同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 0.5时，相应的温度为92℃2.正戊烷（C5H12）和正己烷（C6H14）的饱和蒸汽压数据列于本题附表，试求P = 13.3kPa下该溶液的平衡数据。
温度C5H12223.1 233.0 244.0 251.0 260.6 275.1 291.7 309.3K C6H14 248.2 259.1 276.9 279.0 289.0 304.8 322.8 341.9饱和蒸汽压(kPa) 1.3 2.6 5.3 8.0 13.3 26.6 53.2 101.3解：根据附表数据得出相同温度下C5H12（A）和C6H14（B）的饱和蒸汽压以t = 248.2℃时为例，当t = 248.2℃时P B* = 1.3kPa查得P A*= 6.843kPa得到其他温度下A?B的饱和蒸汽压如下表t(℃) 248 251 259.1 260.6 275.1 276.9 279 289 291.7 304.8 309.3P A*(kPa) 6.843 8.00012.472 13.30026.600 29.484 33.42548.873 53.200 89.000101.300P B*(kPa) 1.300 1.634 2.600 2.826 5.027 5.300 8.000 13.300 15.694 26.600 33.250利用拉乌尔定律计算平衡数据平衡液相组成以260.6℃时为例当t= 260.6℃时x = (P-P B*)/(P A*-P B*)=（13.3-2.826）/（13.3-2.826）= 1平衡气相组成以260.6℃为例当t= 260.6℃时y = P A*x/P = 13.3×1/13.3 = 1 同理得出其他温度下平衡气液相组成列表如下t(℃) 260.6 275.1 276.9 279 289x 1 0.3835 0.3308 0.0285 0y 1 0.767 0.733 0.524 0 根据平衡数据绘出t-x-y曲线3.利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。

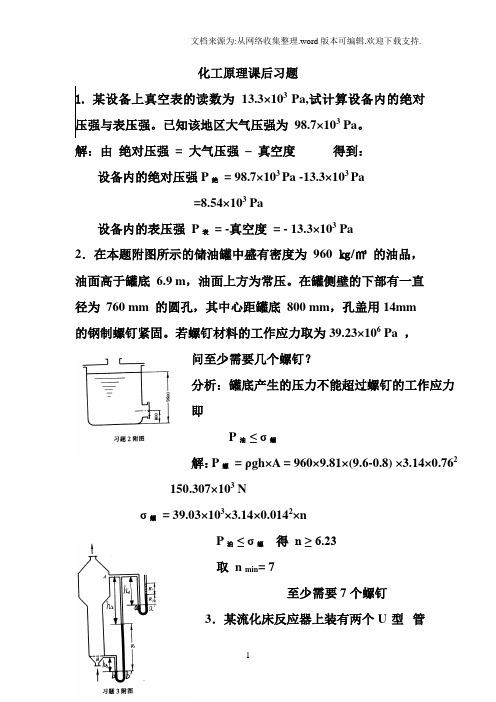

化工原理课后习题1.某设备上真空表的读数为13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa。
解：由绝对压强= 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强P表= -真空度= - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762 150.307×103 Nσ螺= 39.03×103×3.14×0.0142×nP油≤ σ螺得n ≥ 6.23取n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ，R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3 = 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
一、单项选择题（共15分,每小题1分）1．吸收操作的作用是分离……………………………………………………（）A. 气体混合物B. 液体混合物C. 气液混合物D. 部分互溶的液体混合物2．已知SO2水溶液在三种温度t1、t2、t3下的亨利系数分别为E1=0.0035atm、E2=0.011atm、E3=0.00625atm，则…………………………………………（）A. t1＜t2B. t3 ＞t2C. t1 ＞t2D. t3＜t13．对常压低浓度吸收系统，系统总压在较小范围增加时，亨利系数E将……（）A. 增大B. 减小C. 不变D. 不确定4．在下列吸收过程中，属于气膜控制的过程是…………………………………（）A.水吸收氢B.水吸收氧C.水吸收氨D.水吸收二氧化碳5. 根据双膜理论，当被吸收组分在液相中溶解度很小时，以液相浓度表示的总传质系数………………………………………………………………………（）A. 大于液相传质分系数B. 近似等于液相传质分系数C. 小于气相传质分系数D. 近似等于气相传质分系数6. 精馏塔提馏段的操作线斜率………………………………………………（）A. 大于1B. 小于1C. 等于1D. 不确定7．液体混合物中，两组分相对挥发度越接近于1，表示用精馏的方法分离该溶液时越……………………………………………………………………………（）A. 完全B. 不完全C. 容易D. 困难8. 若加料热状态参数q值减小，将使…………………………………………（）A．精馏段操作线斜率增大 B. 精馏段操作线斜率减小C．提馏段操作线斜率增大D．提馏段操作线斜率减小9．精馏塔中由塔顶向下的第n-1、 n、 n+1层塔板，其气相组成关系为……（）A. y n+1＞y n＞y n-1B. y n+1 = y n = y n-1C. y n+1＜y n＜y n-1D. y n ＜y n-1 ＜y n+110. 当蒸馏分离沸点较高，且又是热敏性混合物时，操作压力应采用………（）A. 常压B. 减压C. 加压D. 先常压后加压11. 作为干燥介质的热空气，一般采用的是…………………………………（）A．饱和空气 B. 不饱和空气C．过饱和空气D．绝干空气12. 固体物料在恒速干燥终了时的含水量称为……………………………（）A．自由含水量 B. 平衡含水量C．结合水量D．临界含水量13. 当干燥一种团块或者是颗粒较大的湿物料，要求含水量降至最低时，较适宜的干燥器型式为……………………………………………………………（）A. 厢式B. 气流C. 带式D. 转筒14. 湿空气在预热过程中不发生变化的状态参数是…………………………（）A. 焓B. 相对湿度C. 露点D. 湿球温度15. 大量空气和少量水长期接触后水面的温度等于空气的…………………（）A．湿球温度 B. 干球温度C．绝热饱和温度D．露点二、填空题（共30分,每空1分）1. 在吸收操作中，以液相浓度差表示的吸收塔某一截面上的总推动力为。
化工原理课后习题1.某设备上真空表的读数为×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= ×103 Pa ×103 Pa=×103 Pa设备内的表压强 P表 = -真空度 = - ×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为×106 Pa ，问至少需要几个螺钉分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺 = ρgh×A = 960×× ×××103 Nσ螺= ×103×××nP油≤ σ螺得n ≥取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ，R2= 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3 = 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A= ×103×× + ×103××= ×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B= ×103×× + ×103=×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。
五、在常压精馏塔内分离某理想二元混合物。
已知进料量为100kmol/h，进料组成为X f=0.5,塔顶组成为X d=0.98（均为摩尔分数）；进料为泡点进料；塔顶采用全凝器，泡点回流，操作回流比为最小回流比的1.8倍；在本题范围内气液平衡方程为：y=0.6x+0.43，气相默弗里效率Emv=0.5。
若要求轻组分收率为98%，试计算：1、塔釜馏出液组成2、精馏段操作线方程3、经过第一块实际板气相浓度的变化。
（14%）六、某厂现有一直径为1.2m、填料层高度为5.4m的吸收塔，用来吸收某气体混合物中的溶质组分。
已知操作压力为300kpa、温度为30℃；入塔混合气体中溶质的含量为5%（体积%），要求吸收率不低于95%；吸收剂为纯溶剂，出塔溶液的浓度为0.0152（摩尔比）；操作条件下的平衡关系为：Y=2.16X（X、Y均为摩尔比），总体积吸收系数K Ya为65.5kmol/m3·h。
试计算：1、吸收剂用量是最小用量的多少倍；2、该吸收塔的年处理量（m3混合气/年).注:每年按7200工作时间计(14%)七、在一常压逆流干燥器中，干燥某湿物料，进预热器新鲜空气的湿度为0.0109kg/kg绝干气，热焓为114.7kj/kg绝干气，离开干燥器的空气的温度为30℃；湿物料初始状态为：干基含水量为0.0384kg/kg绝干料，热焓为40kj/kg绝干料；干燥后产品的干基含水量为0.002kg/kg绝干物料，热焓为90.9kj/kg绝干料；干燥产品流量为1000kg/h，干燥器热损失量为32520kj/h。
试求：（1）水分蒸发量；（2）新鲜空气消耗量L0（kg/h）。
（10%）八、实验部分（15%）1、离心泵操作时，流量越大，泵吸入口处真空表读数_______，这是因为___________。
2、在流量计标定实验中,为了得到流量的数值,可用的方法有____________________________________________________________________。
化工原理课后习题1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺= 39.03×103×3.14×0.0142×nP油≤ σ螺得n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400mm ， R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A= 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B= 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
