天津大学《化工原理》(上册) 试题及答案

化工原理课后习题解答（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。

已知该地区大气压强为 98.7×103 Pa。

解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。

在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800mm，孔盖用14mm的钢制螺钉紧固。

若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U型管压差计，如本题附图所示。

测得R1 = 400 mm ， R2 = 50 mm，指示液为水银。

为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3 = 50 mm。

试求A﹑B两处的表压强。

分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。

解：设空气的密度为ρg，其他数据如图所示a–a′处 P A + ρg gh1 = ρ水gR3 + ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。

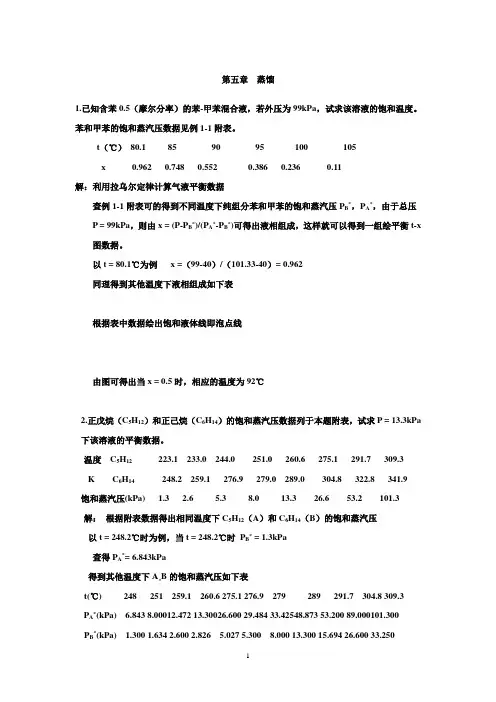

第五章蒸馏1.已知含苯0.5（摩尔分率）的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。

苯和甲苯的饱和蒸汽压数据见例1-1附表。

t（℃）80.1 85 90 95 100 105x 0.962 0.748 0.552 0.386 0.236 0.11解：利用拉乌尔定律计算气液平衡数据查例1-1附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P B*，P A*，由于总压P = 99kPa，则由x = (P-P B*)/(P A*-P B*)可得出液相组成，这样就可以得到一组绘平衡t-x 图数据。

以t = 80.1℃为例x =（99-40）/（101.33-40）= 0.962同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 0.5时，相应的温度为92℃2.正戊烷（C5H12）和正己烷（C6H14）的饱和蒸汽压数据列于本题附表，试求P = 13.3kPa 下该溶液的平衡数据。

温度C5H12223.1 233.0 244.0 251.0 260.6 275.1 291.7 309.3 K C6H14 248.2 259.1 276.9 279.0 289.0 304.8 322.8 341.9饱和蒸汽压(kPa) 1.3 2.6 5.3 8.0 13.3 26.6 53.2 101.3 解：根据附表数据得出相同温度下C5H12（A）和C6H14（B）的饱和蒸汽压以t = 248.2℃时为例，当t = 248.2℃时P B* = 1.3kPa查得P A*= 6.843kPa得到其他温度下A¸B的饱和蒸汽压如下表t(℃) 248 251 259.1 260.6 275.1 276.9 279 289 291.7 304.8 309.3P A*(kPa) 6.843 8.00012.472 13.30026.600 29.484 33.42548.873 53.200 89.000101.300P B*(kPa) 1.300 1.634 2.600 2.826 5.027 5.300 8.000 13.300 15.694 26.600 33.250利用拉乌尔定律计算平衡数据平衡液相组成以260.6℃时为例当t= 260.6℃时x = (P-P B*)/(P A*-P B*)=（13.3-2.826）/（13.3-2.826）= 1平衡气相组成以260.6℃为例当t= 260.6℃时y = P A*x/P = 13.3×1/13.3 = 1同理得出其他温度下平衡气液相组成列表如下t(℃) 260.6 275.1 276.9 279 289x 1 0.3835 0.3308 0.0285 0y 1 0.767 0.733 0.524 0根据平衡数据绘出t-x-y曲线3.利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。

化工原理课后习题解答第一章流体流动1.某设备上真空表的读数为13.3×103 Pa,试计算设备内的绝对压强与表压强。

已知该地区大气压强为98.7×103 Pa。

解：由绝对压强= 大气压强–真空度得到：设备内的绝对压强P绝= 98。

7×103 Pa —13。

3×103 Pa=8.54×103 Pa设备内的表压强P表= -真空度= — 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为960 ㎏/㎥的油品，油面高于罐底6.9 m,油面上方为常压。

在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固.若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉?分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×9.81×(9。

6—0。

8) ×3.14×0。

762150.307×103 Nσ螺= 39。

03×103×3。

14×0。

0142×nP油≤ σ螺得n ≥ 6.23取n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。

测得R1 = 400 mm ，R2 = 50 mm，指示液为水银。

为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。

试求A﹑B两处的表压强。

分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。

解：设空气的密度为ρg，其他数据如图所示a–a′处P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9。

化工原理-修订版-天津大学-上下册课后答案上册第一章 流体流动习题解答1. 某设备上真空表的读数为13.3×103 Pa ，试计算设备内的绝对压强与表压强。

已知该地区大气压强为98.7×103 Pa 。

解：真空度＝大气压－绝压3(98.713.3)10atm p p p Pa =-=-⨯绝压真空度表压＝－真空度＝-13.3310Pa ⨯2. 在本题附图所示的贮油罐中盛有密度为960 kg/m 3的油品，油面高于罐底9.6 m ，油面上方为常压。

在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm ，孔盖用14 mm 的钢制螺钉紧固。

若螺钉材料的工作应力取为32.23×106 Pa ，问至少需要几个螺钉?解：设通过圆孔中心的水平液面生的静压强为p ，则p 罐内液体作用于孔盖上的平均压强9609.81(9.60.8)82874p g z Pa ρ=∆=⨯⨯-=(表压)作用在孔盖外侧的是大气压a p ，故孔盖内外所受的压强差为82874p Pa ∆=作用在孔盖上的净压力为2282575(0.76) 3.7644p p d N ππ=∆=⨯⨯=⨯410 每个螺钉能承受的最大力为：p62332.23100.014 4.96104F N π=⨯⨯⨯=⨯钉螺钉的个数为433.7610/4.96107.58⨯⨯=个所需的螺钉数量最少为8个3. 某流化床反应器上装有两个U 管压差计，如本题附图所示。

测得R 1=400 mm ，R 2=50 mm ，指示液为水银。

为防止水银蒸气向空间扩散，于右侧的U 管与大气连通的玻璃管内灌入一段水，其高度R 3=50mm 。

试求A 、B 两处的表压强。

解：U 管压差计连接管中是气体。

若以2,,g H O Hg ρρρ分别表示气体、水与水银的密度，因为g Hg ρρ，故由气柱高度所产生的压强差可以忽略。

由此可以认为A C p p ≈，B D p p ≈。

化工原理第三版上册课后答案天津大学1、能影响黄酮类成分的溶解性的因素有（多选）（）*A黄酮的类型(正确答案)B苷元上取代基的种类、数目和位置(正确答案)C糖基的数目和位置(正确答案)D分子立体结构(正确答案)2、关于肿节风，说法正确的有（多选）（）*A别名：接骨金粟兰、九节茶等(正确答案)B功能主治抗菌消炎凉血清热解毒(正确答案)C肿节风为白色针晶(正确答案)D不易溶于甲醇，乙醇3、处方中厚朴主要化学成分厚朴酚，其结构类型是（）[单选题] *A黄酮B香豆素C木脂素(正确答案)D三萜皂苷4、用有机溶剂加热提取中药成分时，宜采用（多选）（）*A浸渍法B渗漉法C煎煮法D回流提取法(正确答案)5、薄层吸附色谱中的Rf的大小说明了吸附程度的大小，吸附力越大，则Rf（）[单选题] * A越大B越小(正确答案)C越接近1D越接近06、酸碱沉淀法中的酸提碱沉法主要适用于（）[单选题] *A黄酮类B香豆素类C醌类D生物碱类(正确答案)7、E连续回流提取法(正确答案)下列方法中能始终保持良好浓度差的是（）*A浸渍法B渗漉法(正确答案)C煎煮法D回流提取法8、香豆素衍生物最常见的羟基取代位置是（）[单选题] * AC7位(正确答案)BC5位CC3位DC6位9、与水不分层的溶剂是（）[单选题] *A正丁醇B石油醚C三氯甲烷D丙酮(正确答案)10、乙醇不能提取出的成分类型是（）[单选题] *A生物碱B苷C多糖D鞣质(正确答案)11、当一种溶剂无法结晶时，常常使用混合溶剂，下列不是常用的混合溶剂是（）[单选题] *A甲醇-水B乙酸-水C乙醚-丙酮D石油醚-水(正确答案)12、生物碱总碱的三氯甲烷溶液，用酸性不同的PH(由高到低）缓冲溶液萃取，最先萃取的生物碱是（）[单选题] *A碱性弱的B中等碱性C吡啶类D碱性强的(正确答案)13、区别挥发油与油脂常用的方法是（）[单选题] *A相对密度B溶解性C油迹试验(正确答案)D沸点14、南五味子保肝的主要效药效成分是（）[单选题] *A蒽醌B香豆素C黄酮D木脂素(正确答案)15、组成木脂素的单体基本结构是（）[单选题] *AC5-C3BC5-C2CC6-C3(正确答案)DC6-C416、挥发油可析出结晶的温度是（）[单选题] *A0～-20℃(正确答案)B0～10℃C0～20℃D0～15℃17、以黄芩苷、黄芩素、汉黄芩素为指标成分进行定性鉴别的中药是（）[单选题] * A葛根B黄芩(正确答案)C槐花D陈皮18、具有挥发性的生物碱是（）[单选题] *A吗啡碱B麻黄碱(正确答案)C苦参碱D小檗碱19、具有暖脾胃、散风寒、通血脉作用的是（）[单选题] * A穿心莲内酯B青蒿素C莪术醇D桂皮醛(正确答案)20、以芦丁为指标成分进行定性鉴别的中药是（）[单选题] * A葛根B黄芩C槐花(正确答案)D陈皮21、下列生物碱碱性最强的是（）[单选题] *APkA=22BPkA=5(正确答案)CPkA=13DPkA=5822、E连续回流提取法(正确答案)从中药中水提取液中萃取偏于亲水性的成分的溶剂是（）[单选题] *A正丁醇(正确答案)B乙醇C乙醚D三氯甲烷23、挥发性成分的提取，常用的是（）[单选题] *A溶剂提取法B水蒸气蒸馏法(正确答案)C超临界液体萃取法D超声提取法24、下列含有蒽醌类成分的中药是（）*A丹参B决明子(正确答案)C芦荟(正确答案)D紫草25、下列方法中哪一个不是按照色谱法的操作形式不同而进行分类的（）[单选题] *A离子交换色谱(正确答案)B薄层吸附色谱C纸色谱D吸附柱色谱26、由两个苯环通过三碳链相互连接成的具有6C-3C-6C基本骨架的一系列化合物是（）[单选题] *A苷类B黄酮类(正确答案)C醌类D生物碱类27、香豆素与浓度高的碱长时间加热生成的产物是（）[单选题] *A脱水化合物B顺式邻羟基桂皮酸(正确答案)C反式邻羟基桂皮酸D醌式结构28、二萜的异戊二烯单位有（）[单选题] *A5个B6个C3个(正确答案)D4个29、在简单萃取法中，一般萃取几次即可（）[单选题] *A3～4次(正确答案)B1～2次C4～5次D3～7次30、以杜鹃素为指标成分进行定性鉴别的中药是（）[单选题] * A满山红(正确答案)B黄芩C槐花D陈皮。

大学课后习题解答之化工原理(上)-天津大学化工学院-柴诚敬主编绪 论1. 从基本单位换算入手，将下列物理量的单位换算为SI 单位。

（1）水的黏度μ=0.00856 g/(cm·s) （2）密度ρ=138.6 kgf ·s 2/m 4（3）某物质的比热容C P =0.24 BTU/(lb·℉) （4）传质系数K G =34.2 kmol/(m 2·h ·atm) （5）表面张力σ=74 dyn/cm（6）导热系数λ=1 kcal/(m ·h ·℃)解：本题为物理量的单位换算。

（1）水的黏度 基本物理量的换算关系为1 kg=1000 g ，1 m=100 cm则 )s Pa 1056.8s m kg 1056.81m 100cm 1000g 1kg s cm g 00856.044⋅⨯=⋅⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅=--μ（2）密度 基本物理量的换算关系为1 kgf=9.81 N ，1 N=1 kg ·m/s 2则 3242m kg 13501N s m 1kg 1kgf N 81.9m s kgf 6.138=⎥⎦⎤⎢⎣⎡⋅⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅=ρ （3）从附录二查出有关基本物理量的换算关系为1 BTU=1.055 kJ ，l b=0.4536 kg o o 51F C 9=则()C kg kJ 005.1C 5F 10.4536kg 1lb 1BTU kJ 055.1F lb BTU 24.0︒⋅=⎥⎦⎤⎢⎣⎡︒︒⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡︒=p c （4）传质系数 基本物理量的换算关系为1 h=3600 s ，1 atm=101.33 kPa则()kPa s m kmol 10378.9101.33kPa 1atm 3600s h 1atm h m kmol 2.34252G ⋅⋅⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⋅⋅=-K（5）表面张力 基本物理量的换算关系为1 dyn=1×10–5 N 1 m=100 cm则m N 104.71m 100cm 1dyn N 101cm dyn 7425--⨯=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⨯⎥⎦⎤⎢⎣⎡=σ（6）导热系数 基本物理量的换算关系为1 kcal=4.1868×103 J ，1 h=3600 s 则()()C m W 163.1C s m J 163.13600s 1h 1kcal J 104.1868C h m kcall 132︒⋅=︒⋅⋅=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⨯⎥⎦⎤⎢⎣⎡︒⋅⋅=λ 2． 乱堆25cm 拉西环的填料塔用于精馏操作时，等板高度可用下面经验公式计算，即()()()LL310CB4E 3048.001.121078.29.3ραμZ D G A H -⨯=式中 H E —等板高度，ft ；G —气相质量速度，lb/(ft 2·h)； D —塔径，ft ；Z 0—每段（即两层液体分布板之间）填料层高度，ft ； α—相对挥发度，量纲为一； μL —液相黏度，cP ； ρL —液相密度，lb/ft 3A 、B 、C 为常数，对25 mm 的拉西环，其数值分别为0.57、-0.1及1.24。

化⼯原理（上）课后习题解答-天⼤柴诚敬主编第⼀章流体流动10．有⼀装满⽔的储槽，直径1.2 m ，⾼3 m 。

现由槽底部的⼩孔向外排⽔。

⼩孔的直径为4 cm ，测得⽔流过⼩孔的平均流速u 0与槽内⽔⾯⾼度z 的关系为： zg u 262.00=试求算（1）放出1 m 3⽔所需的时间（设⽔的密度为1000 kg/m 3）；（2）⼜若槽中装满煤油，其它条件不变，放出1m 3煤油所需时间有何变化（设煤油密度为800 kg/m 3）？解：放出1m 3⽔后液⾯⾼度降⾄z 1，则 ()m 115.2m 8846.032.1785.01201=-=?-=z z由质量守恒，得21d 0d M w w θ-+=，01=w （⽆⽔补充）200000.622w u A A gzA ρρ==（为⼩孔截⾯积）AZ M ρ= (A 为储槽截⾯积) 故有 0262.00=+θρρd dz A gz A即θd AA gzdz 062.02-= 上式积分得 ))((262.022112100z z A A g -=θ ()m i n 1.2s 4.126s 115.2304.0181.9262.0221212==-??? ???=18．某液体以⼀定的质量流量在⽔平直圆管内作湍流流动。

若管长及液体物性不变，将管径减⾄原来的1/2，问因流动阻⼒⽽产⽣的能量损失为原来的多少倍？解：流体在⽔平光滑直圆管中作湍流流动时 f p ?=f h ρ∑ 或f h ∑=f p ?/ρ=λ2b 2u L d ρ∑∑f1f2hh =（2b1b22112))()(u u d d λλ式中 21d d =2 ，b2b1u u =（21d d）2 =4因此∑∑f1f2hh=221()(2)(4)λλ=3212λλ⼜由于 25.0Re316.0=λ12λλ=（25021.)Re Re =（0.251b12b2)d u d u =（2×25041.)=（0.5）0.25=0.841 故∑∑f1f2hh =32×0.84=26.919．⽤泵将2×104 kg/h 的溶液⾃反应器送⾄⾼位槽（见本题附图）。

化工原理课后习题解答（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。

已知该地区大气压强为 98.7×103 Pa。

解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。

在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。

若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8)×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。

测得R1 = 400 mm ， R2 = 50 mm，指示液为水银。

为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。

试求A﹑B两处的表压强。

分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。

解：设空气的密度为ρg，其他数据如图所示a–a′处 P A + ρg gh1 = ρ水gR3 + ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
