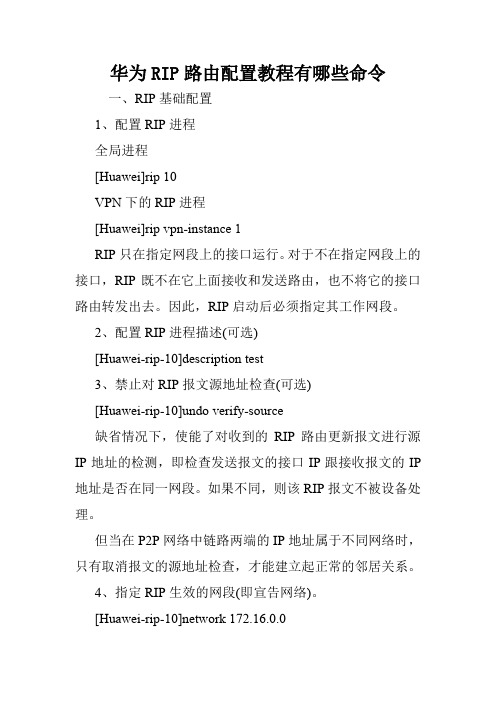

华为RIP路由配置教程有哪些命令一、RIP基础配置1、配置RIP进程全局进程[Huawei]rip 10VPN下的RIP进程[Huawei]rip vpn-instance 1RIP只在指定网段上的接口运行。
对于不在指定网段上的接口，RIP既不在它上面接收和发送路由，也不将它的接口路由转发出去。
因此，RIP启动后必须指定其工作网段。
2、配置RIP进程描述(可选)[Huawei-rip-10]description test3、禁止对RIP报文源地址检查(可选)[Huawei-rip-10]undo verify-source缺省情况下，使能了对收到的RIP路由更新报文进行源IP地址的检测，即检查发送报文的接口IP跟接收报文的IP 地址是否在同一网段。
如果不同，则该RIP报文不被设备处理。
但当在P2P网络中链路两端的IP地址属于不同网络时，只有取消报文的源地址检查，才能建立起正常的邻居关系。
4、指定RIP生效的网段(即宣告网络)。
[Huawei-rip-10]network 172.16.0.0宣告时不带子网掩码，因为该地址必须是自然网段，不能是子网地址(与OSPF等不一样)，如果路由器连接了一个自然段的多个子网，也只需用一条对应自然网段的命令使能RIP。
一个接口只能与一个RIP进程相关联。
5、指定RIP邻居的IP地址(可选，仅用于NBMA网络)[Huawei-rip-10]peer 172.16.0.1通常情况下，RIP使用广播或组播地址发送报文。
如果在不支持广播或组播报文的链路上运行RIP，则必须在链路两端手工相互指定RIP的邻居，这样报文就会以单播形式发送到对端。
通常情况下不推荐使用该命令，因为会造成对端同时收到同一报文的组播(或广播)和单播两种形式。
因此在配置该命令时，通常使用silent-interface 命令将相关接口改为被动(silent)模式。
6、配置RIP版本号(可选)全局版本[Huawei-rip-10]version 2接口下的版本号[Huawei-GigabitEthernet0/0/2]rip version ?1 RIP version 1 on interface2 RIP version 2 on interface接口版本与全局版本号不同时以接口版本号为准。
华为路由器RIP简单配置步骤路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。
这篇文章主要介绍了华为路由器RIP简单配置步骤,需要的朋友可以参考下具体介绍session 1 rip协议rip是一种动态路由协议，使用跳数作为度量标准，是距离矢量路由协议，是一种谣传式的路由协议。
rip路由协议目前有2个版本，version 1 使用广播收发rip报文，并且不支持无类路由(更新报文中不带子网掩码)。
version 2 使用组播或者广播(可以修改，默认组播)收发rip报文，支持无类路由(更新报文中带子网掩码)rip宣告网络只支持主类网络。
rip是有进程之分的,可以同时运行多个rip进程,但是进程之间相互独立,如果要不同进程宣告网络,那么就必须在不同进程中相互重分发路由。
rip的路由防环机制有：1、最大跳数：当一条路由到达16跳时，该路由失效，rip最大为16跳，也就是说最多可以经过16台设备，限制了网络的大小。
2、水平分割：单向宣告网络，从一个接口收到的路由不会再从该接口宣告出去。
3、毒性逆转：优化水平分割，从一个接口收到的路由会再从该接口宣告出去，但是该路由的跳数会自动设为16跳不可达。
4、保持计时器：，收到的不可达路由信息被抑制的时间，默认180s，180s内路由器不会接受和发送该抑制路由的更新信息，若180s后没有更优的路由，该抑制路由将被删除。
session 2 rip的配置一、rip的认证[Huawei-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123 在接口上做rip认证，MD5密文通用格式的加密，密码123(两端都需要配置)二、rip报文的单播发送和更新源检查1、单播发送rip报文，应用于NBMA非广播多路网络，如framerelay、ATM、X.25，解决了这些网络无法收发组播和广播报文的问题[Huawei]rip 1[Huawei-rip-1]peer 12.1.1.2 手动指定单播发送的rip邻居[Huawei-rip-1]quit2、rip检查更新源会检测对端接口是否和本端接口在同一个网段，在P2P网络中链路的两端ip地址属于不同的网段，必须取消报文源检测才能建立邻居关系[Huawei]rip 1[Huawei-rip-1]undo verify-source 关闭了更新源检测，默认情况下已开启[Huawei-rip-1]quit三、rip的发布聚合路由[Huawei]interface g0/0/0[Huawei-GigabitEthernet0/0/1]rip summary-address 192.168.0.0 255.255.0.0 avoid-feedback 向外宣告一条聚合路由，并且禁止从该接口学习到相同的聚合路由，以防止产生路由环路四、路由防环命令1、水平分割，开启水平分割功能，默认开启。
实验六静态路由、rip路由协议的配置实验目的：认识静态路由、缺省路由、rip路由配置基本路由环境实验设备：港湾路由器、华为路由器各两台实验内容：一.静态路由和缺省路由的配置：pc1、pc2与路由器相连的线是什么网线：交叉线缆上图看出pc1的gateway是什么：RouterA上图看出pc2的gateway是什么：RouterB（1）使用静态路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明静态路条目是什么？直连网络： 10.1.1.020.1.1.0通过静态路由配置的网络： 30.1.1.0经由20.1.1.1serial端口直连网络： 20.1.1.030.1.1.0通过静态路由链接的网络： 10.1.1.0经由20.1.1.2端口（2）使用缺省路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明缺省路条目是什么？直连网络： 10.1.1.0 20.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.1serial 端口直连网络： 30.1.1.020.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.2serial端口二．rip路由的配置使用rip路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明rip路条目是什么？使用RIP 协议后在路由表里多出了R 代表的目标网络:30.0.0.0/8经由20.1.1.1端口使用RIP 协议后在路由表里多出了R 代表的目标网络:10.0.0.0/8经由20.1.1.2端口实验2.8.1：基本静态路由配置步骤4：输入命令检验新路由是否加入路由表中。
屏幕上会显示与以下类似的输出。
现在R1 的表中应该有一条路由。
您使用的是什么命令？R1#_____show_ip route___________________________步骤7：输入必要的命令以确保该接口得到完整配置。
华为交换机Ripvl 协议的配置rip （路由信息协议）1、按照上图给路由器个端口及PC 机配置ip 地址 Arl:<Huawei>system-view[Huawei]undoinfo-centerenable〃禁止显示信息提示 [Huawei]intg0∕0∕l[Huawei-GigabitEthernetO∕O∕l]ipadd192.168.1.124[Huawei-GigabitEthernetO∕O∕l]quit[Huawei]intg0∕0∕0[Huawei-GigabitEthernetO∕O∕O]ipadd192.168.2.124[Huawei-GigabitEthernetO∕O∕O]quit[Huawei]disiprou[Huawei]disiprouting-table 〃查看路由表，只有直连路由，没有3.0段的路由 Ar2:<Huawei>sy[Huawei]undoinfo-centerenable[Huawei]intg0∕0∕0[Huawei-GigabitEthernetO∕O∕O]ipadd192.168.2.224[Huawei-GigabitEthernetO∕O∕O]quit[Huawei]intgO/O/1[Huawei-GigabitEthernetO∕O∕l]ipadd192.168.3.124[Huawei-GigabitEthernetO∕O∕l]quit[Huawei][Huawei]disiprouting-table 〃查看路由表，只有直连路由，没有1.0段的路由 2、配置rip 路由协议Arl:[Huawei]rip1 〃启用rip 协议，进程号为1[Huawei-rip-l]network192.168.1.0 〃向直连网段1.0进行宣告[Huawei-rip-l]network192.168.2.0〃向直连网段2.0进行宣告 192.168.2.2 GECWOAR A 192.168.3.1[Huawei]disiprouting-table〃查看路由表Ar2：[Huawei]rip1[Huawei-rip-l]network192.168.2.0[Huawei-rip-1]network192.168.3.0[Huawei-rip-l]quit[Huawei]disiprouting-table 〃查看路由表，已经生成了Lo段的rip路由或者[Huawei]disiprouting-tableprotocolrip 〃只看生成的rip路由3、用PC验证WPel 一二D I x_ S⅜W≡ no-ri 组第UDP发包工具串口40.00%packetlossround-tripmin∕avg/max=0/21/31msPOpinq192.168.3.2Ping192.168.3From192∙168.3From192.168.3From192.168.3From192.168.3From192.168.3---- 192.16θ.3.2pingstatistics -------------------------------5packet(s)transmitted5packet(s)received0.00%packetlossround-tripzαxn∕avg∕max=15/15/16msPO。
华为技术命令(四)RIP配置命令配置命令【命令】checkzeroundo checkzero【视图】RIP 视图【参数】无【描述】checkzero 命令用来配置对RIP-1 报文的零域进行检查，undo checkzero命令用来取消对RIP-1 报文进行零域检查。
缺省情况下，对RIP-1 报文缺省进行零域检查。
根据协议（RFC1058）规定RIP-1 的报文中有些区域必须为零，称之为零域（zero field）。
可以使用checkzero 命令来启动和禁止对RIP-1 报文的查零*作。
由于RIP-2 的报文没有零域，所以此命令对RIP-2 不起作用。
【举例】# 配置RIP-1 对报文不进行零域检查。
Quidway-rip] undo checkzero【命令】debugging rip { packet | receive | send }【视图】所有视图【参数】packet：打开RIP 报文调试信息开关。
receive：打开RIP 接收报文情况调试开关。
send：打开RIP 发送报文情况调试开关。
【描述】debugging rip 命令用来打开RIP 调试信息开关，undo debugging rip 命令用来关闭RIP 调试信息开关。
该命令可使用户可了解当前各接口收发RIP 配置报文的情况.【命令】default-cost costundo default-cost【视图】RIP 视图【参数】cost：如果在RIP 引入其他协议（例如OSPF）发现的路由时，如果没有设置路由的花费，则命令default-cost 所带参数cost 值将作为这些路由的花费，取值范围为1~16. 【描述】default-cost 命令用来设置RIP 引入其它协议路由的缺省路由权，undo default-cost 命令用来恢复RIP 在引入其它协议路由时路由权的缺省值。
缺省情况下，RIP 引入其它协议路由的缺省路由权值为16。
实训8路由器动态路由协议RIP的配置【实训目的】（1）熟悉路由器的基本配置；（2）掌握RIP协议的配置方法；（3）掌握查看通过动态路由协议RIP学习产生的路由；（4）熟悉广域网线缆的连接方式；【实训技术原理】RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普通的IGP内部网关协议，适用用于小型同类网络，是距离矢量协议；RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。
【实现功能】实现网络的互连互通，从而实现信息的共享和传递。
【实训背景描述】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，为了简化网管的管理维护工作，学校决定采用RIP协议实现两校区路由互通。
【实训设备】MSR20-20（2台），S3610（2台），PC（2台）、直连线（4条）V.35线缆（1条）【实训内容】（1）在路由器R1、R2上配置接口的IP地址；（2）查看路由器生成的直连路由；（3）在路由器R1、R2上配置RIP协议；（4）验证R1、R2是否自动学习了其他网段的路由信息；（5）将PC1、PC2主机默认网关分别设置为与路由器接口E0/0IP地址。
（6）PC1、PC2主机之间可以互相通信；【实训拓扑图】E0/0E0/0S1/0S1/0172.16.1.0/24172.16.2.0/24R1R2【实训步骤】(1)配置主机Ip 地址、默认网关。
PC1：172.16.1.2/24172.16.1.1PC2：172.16.2.2/24172.16.2.1(2)登陆路由器R1、R2上配置以太口的IP 地址R1的配置：[Router]interface ethernet 0/0[Router-Ethernet0/0]ip address 172.16.1.1255.255.255.0[Router-Ethernet0/0]quit路由器R2配置：[Router]interface ethernet 0/0[Router-Ethernet0/0]ip address 172.16.3.1255.255.255.0[Router-Ethernet0/0]（3）登录路由器R1、R2上配置接口的IP 地址R1的配置：[Router-Ethernet0/0]interface serial 1/0[Router-Serial1/0]ip address 172.16.2.1255.255.255.0[Router-Serial1/0]undo shutdownR2配置如上，同学们自己来作。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==华为rip篇一：201X-07-24 华为的RIP实验华为的RIP配置实验1 验证RIPv1的路由更新规则：R1发送更新R1向R2广播的网络或子网是否与源接口（发送路由更新）处于同一主网。
1 如果不是：汇总成主类网络，不携带掩码，广播出去2 如果是同一主网：检查条目是否与发送接口掩码是否一致A：一致：发送该条目B：不一致：忽略该条目R2接收更新R2从R1接收的路由条目与接口的网络是否处于同一主网。
1 如果是同一主网：直接将接收接口的掩码给予该条目并接收2 如果不是：查看路由表中是否存在该主网的任意子网A：如果不存在：给予该条目一个有类网络掩码，接收并放入路由表B：如果存在任意子网：忽略该条目地址配置省略，现在配置RIPR1上的配置：[R1]rip 1[R1-rip-1]version 1[R1-rip-1]undo summary[R1-rip-1]net 10.0.0.0[R1-rip-1]net 172.16.0.0[R1-rip-1]quitR2上的配置：[R2]rip 1[R2-rip-1]version 1[R2-rip-1]net 10.0.0.0[R2-rip-1]undo summary[R2-rip-1]quitR3上的配置：[R3]rip 1[R3-rip-1]version 1[R3-rip-1]net 10.0.0.0[R3-rip-1]net 172.16.0.0[R3-rip-1]undo summary[R3-rip-1]quit查看个路由器的路由表R1的路由表为：[R1]dis ip routing-tableRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 14 Routes : 14Destination/Mask ProtoPre CostFlags NextHopInterface10.0.12.0/24 Direct 0 0 D10.0.12.1 Ethernet0/0/0 10.0.12.1/32 Direct0 0 D127.0.0.1 Ethernet0/0/0 10.0.15.0/24 Direct 0 0 D10.0.15.1 LoopBack2 10.0.15.1/32 Direct 0 0 D127.0.0.1 LoopBack210.0.16.0/25 Direct 0 0 D10.0.16.1 LoopBack3 10.0.16.1/32 Direct 0 0D127.0.0.1 LoopBack310.0.23.0/24 RIP 100 1 D10.0.12.2 Ethernet0/0/0 10.0.33.0/24 RIP 1002 D10.0.12.2 Ethernet0/0/0 127.0.0.0/8Direct 0 0 D127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D127.0.0.1InLoopBack0172.16.0.0/24 Direct 0 0 D172.16.0.1LoopBack0172.16.0.1/32 Direct 0 0 D127.0.0.1 LoopBack0172.16.1.0/25 Direct 0 0 D172.16.1.1LoopBack1172.16.1.1/32 Direct 0 0 D127.0.0.1 LoopBack1R1的路由表表明没有收到R3上172.16.0.10的路由条目，原因：R3在E0/0/0发送172.16.0.10路由更新时，由于172.16.0.10路由条目的主类网络与10.0.23.3的主类网络不是同一网段，根据RIPv1的更新规则，该路由将汇总成主类网络172.16.0.0，不携带掩码，广播出去。
路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备，用于在不同网络之间转发数据包。
路由器使用路由协议来确定数据包的最佳路径，其中RIP （Routing Information Protocol）是一种常用的动态路由协议之一。
本文将介绍路由器上配置RIP路由协议的方法。
一、了解RIP路由协议RIP是一种基于距离向量的路由协议，使用了跳数作为决策路径的指标。
它的工作原理是通过交换路由表信息，计算出到达目的网络的最佳路径，并定期更新路由表。
二、准备工作在配置RIP协议之前，需要确保路由器已经正确连接，并且可以访问配置命令行接口。
另外，确保你已经了解网络拓扑，包括各个网络接口的IP地址和子网掩码。
三、进入路由器的命令行界面使用合适的终端工具，如SecureCRT或PuTTY，通过串口或SSH 等方式连接到路由器。
输入正确的用户名和密码后，成功登录路由器操作系统。
四、进入全局配置模式在命令行界面下，输入以下命令，进入全局配置模式：```shellconfigure terminal```五、配置RIP路由协议输入以下命令，开始配置RIP路由协议：```shellrouter rip```六、配置本地接口在RIP配置模式下，输入以下命令，开始配置本地接口：```shellnetwork <本地网络地址>```其中，本地网络地址是指路由器所在的网络地址，可以使用子网掩码来指定具体的网络范围。
如果有多个本地接口，重复执行该命令配置其他接口。
七、设定版本号继续在RIP配置模式下，输入以下命令，设定RIP版本号：```shell```RIP支持两个版本，版本1和版本2。
版本2对于大规模网络更为高效，因此建议使用版本2。
八、跳数限制继续在RIP配置模式下，输入以下命令，设定跳数限制：```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量，即经过的路由器数量。
根据网络规模和需求，可以调整跳数限制。
