热控部分质量验评

火电施工质量检查及评定标准(热工仪表及控制装置)全文共四篇示例，供读者参考第一篇示例：随着我国经济的快速发展，火电站作为我国重要的电力供应方式，发挥着不可替代的作用。

而在火电站的建设过程中，热工仪表及控制装置作为监控和调节设备的重要组成部分，对火电站的安全运行和效率发挥至关重要。

对其施工质量进行检查和评定，确保其符合相应的标准，是确保火电站正常运行的关键环节之一。

一、施工质量检查内容1. 热工仪表及控制装置的安装位置是否符合设计要求，是否与相应管路、设备的连接正确牢固；2. 仪表、控制装置的安装是否符合相关标准规范，是否有漏装、错装等现象；3. 热工仪表的测量范围、精度是否满足设计参数要求；4. 控制装置的控制精度、调节性能是否达到设计要求；5. 各仪表、控制装置的接线是否正确、牢固，接线头、夹具是否完好；6. 仪表、控制装置的防护措施是否到位，是否有遮挡、破损等情况；7. 仪表、控制装置的外观检查，是否有变形、划痕等质量问题。

二、施工质量评定标准1. 正确的施工质量检查能够确保热工仪表及控制装置的安装质量，从根本上保障火电站的安全运行；2. 合格的施工质量评定能够提高热工仪表及控制装置的使用寿命和稳定性，减少维护成本；3. 定期的施工质量检查有助于发现潜在的安全隐患和质量问题，及时处理，防止事故发生；4. 施工质量检查可以促进团队合作，增强施工人员的责任意识和技术水平，提高整体施工质量。

第二篇示例：在火力发电厂的建设工程中，热工仪表及控制装置是至关重要的部分，直接关系到发电厂的运行安全和效率。

为了确保火电施工质量，必须对热工仪表及控制装置进行严格的检查和评定。

下面将介绍一份关于火电施工质量检查及评定标准(热工仪表及控制装置)的详细内容。

一、设备品质检查1.仪表器具的性能检查对于热工仪表及控制装置中的仪表器具，必须进行性能检查，确保其符合设计要求。

检查内容包括仪表的测量精度、稳定性、灵敏度等参数，确保仪表能够准确地反映工艺参数。

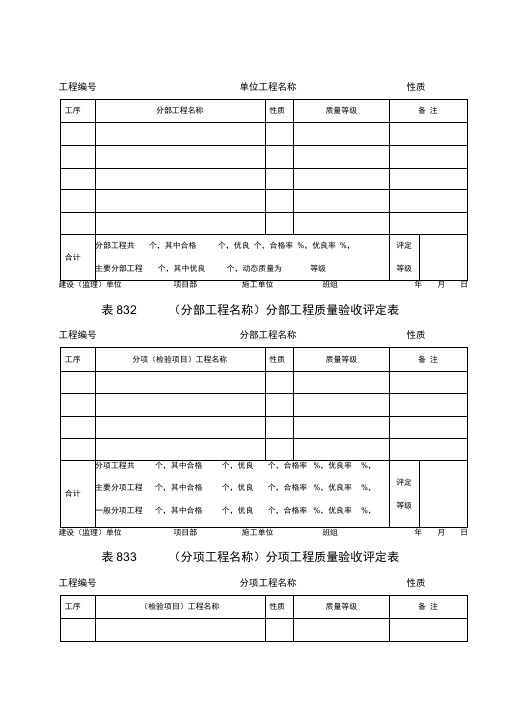

工程编号单位工程名称性质建设（监理）单位项目部施工单位班组年月日表832 （分部工程名称）分部工程质量验收评定表工程编号分部工程名称性质表833 （分项工程名称）分项工程质量验收评定表工程编号分项工程名称性质建设（监理）单位项目部施工单位班组年月日表834 底盘座制作安装分项工程质量验收评定表工程编号分项工程名称：底盘座制作安装性质表835 盘柜安装分项工程质量验收评定表工程编号分项工程名称：盘柜安装性质表836 DCS设备安装分项工程质量验收评定表工程编号分项工程名称：DCSS备安装性质建设（监理）单位项目部施工单位班组年月日表837 DCS系统接地装置安装分项工程质量验收评定表工程编号分项工程名称：DCS系统接地装置安装性质建设（监理）单位项目部施工单位班组年月日工程编号分项工程名称：电缆桥架安装性质表839 电缆保护管、支架安装分项工程质量验收评定表工程编号分项工程名称：电缆保护管、支架安装性质表8310 电缆敷设分项工程质量验收评定表工程编号分项工程名称：电缆敷设性质表8.3.11 电缆头制作及安装接线分项工程质量验收评定表工程编号分项工程名称：电缆头制作及安装接线性质建设（监理）单位项目部施工单位班组年月日表8312 温度取源部件及仪表安装分项工程质量验收评定表工程编号分项工程名称：温度取源部件及仪表安装性质建设（监理）单位项目部施工单位班组年月日表8313 压力取源部件及仪表安装分项工程质量验收评定表工程编号分项工程名称：压力取源部件及仪表安装性质表8314 CEMS流量取样装置及仪表安装分项工程质量验收评定表工程编号分项工程名称：CEM流量取样装置及仪表安装性质表8315 氧化锆氧量分析取样安装分项工程质量验收评定表工程编号分项工程名称：氧化锆氧量分析取样安装性质表8 316 CEMS烟尘浓度探头安装分项工程质量验收评定表工程编号分项工程名称：CEMS因尘浓度探头安装性质建设（监理）单位项目部施工单位班组表83 17CEMS烟气入口检测采样探头安装分项工程质量验收评定表工程编号分项工程名称：CEMS因气入口检测采样探头安装性质表8318 CEMS烟气出口检测采样探头安装分项工程质量验收评定表工程编号分项工程名称：CEMS因气出口检测采样探头安装性质表8319 CEMS烟囱入口（污染物排放）检测采样探头安装分项工程质量验收评定表工程编号分项工程名称：CEMS因囱入口（污染物排放）检测采样探头安装性质表8320 烟气分析取样装置及仪表安装分项工程质量验收评定表工程编号分项工程名称：烟气分析取样装置及仪表安装性质建设（监理）单位项目部施工单位班组表8321 变压器安装分项工程质量验收评定表工程编号分项工程名称：变压器安装性质表8322 压力表、差压表安装分项工程质量验收评定表工程编号分项工程名称：压力表、差压表安装性质表8323 振动探头及仪表安装分项工程质量验收评定表工程编号分项工程名称：振动探头及仪表安装性质表8324 转速探头及仪表安装分项工程质量验收评定表工程编号分项工程名称：转速探头及仪表安装性质表8325 执行机构安装分项工程质量验收评定表工程编号分项工程名称：执行机构安装性质建设（监理）单位项目部施工单位班组表8326 阀门、排污装置安装分项工程质量验收评定表工程编号分项工程名称：阀门、排污装置安装性质表8327 管路敷设及严密性试验分项工程质量验收评定表工程编号分项工程名称：管路敷设及严密性试验性质建设（监理）单位项目部施工单位班组年月日表8328分析取样装置及仪表安装分项工程质量验收评定表工程编号分项工程名称：分析取样装置及仪表安装性质表8329 液位取样装置及仪表安装分项工程质量验收评定表工程编号分项工程名称：液位取样装置及仪表安装性质建设（监理）单位项目部施工单位班组年月日工程编号分项工程名称：流量取样装置及仪表安装性质表8331 物位计安装分项工程质量验收评定表工程编号分项工程名称：物位计安装性质建设（监理）单位项目部施工单位班组年月日表8332 开关量仪表安装分项工程质量验收评定表工程编号分项工程名称：开关量仪表安装性质表8333 液位取样装置及仪表安装分项工程质量验收评定表工程编号分项工程名称：液位取样装置及仪表安装性质建设（监理）单位项目部施工单位班组年月日表8335 压力、差压测量调校及回路调试分项工程质量验收评定表工程编号分项工程名称：压力、差压测量调校及回路调试性质表8336 物位测量仪表调校及回路调试分项工程质量验收评定表工程编号分项工程名称：物位测量仪表调校及回路调试性质表8337 分析仪表安装调校及回路调试分项工程质量验收评定表工程编号分项工程名称：分析仪表安装调校及回路调试性质表8338 机械振动调校及回路调试分项工程质量验收评定表工程编号分项工程名称：机械振动调校及回路调试性质建设（监理）单位项目部施工单位班组表8339 物料称重装置及回路调试分项工程质量验收评定表工程编号分项工程名称：物料称重装置及回路调试性质建设（监理）单位项目部施工单位班组年月日表8340执行机构及回路调试分项工程质量验收评定表工程编号分项工程名称：执行机构及回路调试性质表8341开关量仪表调校及回路调试分项工程质量验收评定表工程编号分项工程名称：开关量仪表调校及回路调试性质表8342热控电源回路调试分项工程质量验收评定表工程编号分项工程名称：热控电源回路调试性质。

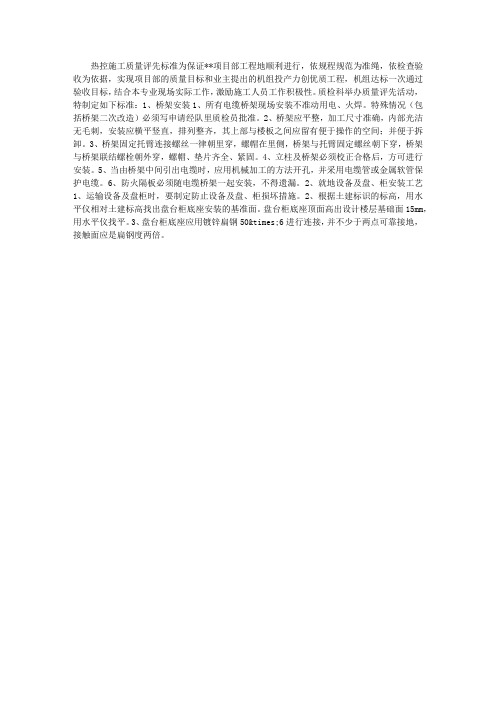

热控施工质量评先标准为保证**项目部工程地顺利进行，依规程规范为准绳，依检查验收为依据，实现项目部的质量目标和业主提出的机组投产力创优质工程，机组达标一次通过验收目标，结合本专业现场实际工作，激励施工人员工作积极性。

质检科举办质量评先活动，特制定如下标准：1、桥架安装1、所有电缆桥架现场安装不准动用电、火焊。

特殊情况（包括桥架二次改造）必须写申请经队里质检员批准。

2、桥架应平整，加工尺寸准确，内部光洁无毛刺，安装应横平竖直，排列整齐，其上部与楼板之间应留有便于操作的空间；并便于拆卸。

3、桥架固定托臂连接螺丝一律朝里穿，螺帽在里侧，桥架与托臂固定螺丝朝下穿，桥架与桥架联结螺栓朝外穿，螺帽、垫片齐全、紧固。

4、立柱及桥架必须校正合格后，方可进行安装。

5、当由桥架中间引出电缆时，应用机械加工的方法开孔，并采用电缆管或金属软管保护电缆。

6、防火隔板必须随电缆桥架一起安装，不得遗漏。

2、就地设备及盘、柜安装工艺1、运输设备及盘柜时，要制定防止设备及盘、柜损坏措施。

2、根据土建标识的标高，用水平仪相对土建标高找出盘台柜底座安装的基准面。

盘台柜底座顶面高出设计楼层基础面15mm，用水平仪找平。

3、盘台柜底座应用镀锌扁钢50×6进行连接，并不少于两点可靠接地，接触面应是扁钢度两倍。

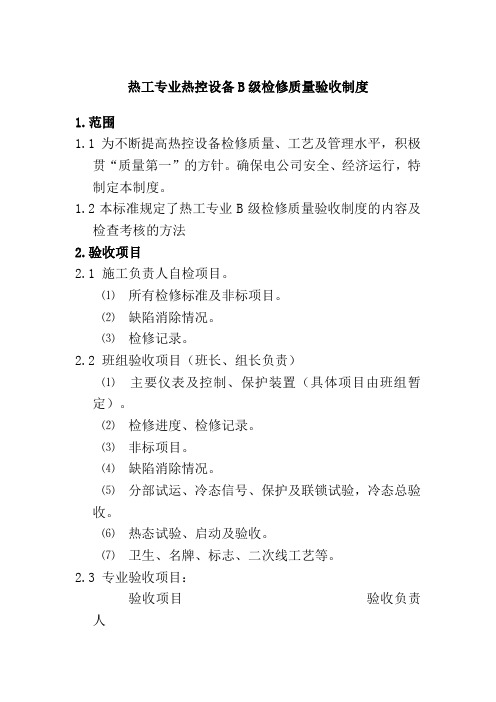

热工专业热控设备B级检修质量验收制度1.范围1.1为不断提高热控设备检修质量、工艺及管理水平，积极贯“质量第一”的方针。

确保电公司安全、经济运行，特制定本制度。

1.2本标准规定了热工专业B级检修质量验收制度的内容及检查考核的方法2.验收项目2.1 施工负责人自检项目。

⑴所有检修标准及非标项目。

⑵缺陷消除情况。

⑶检修记录。

2.2 班组验收项目（班长、组长负责）⑴主要仪表及控制、保护装置（具体项目由班组暂定）。

⑵检修进度、检修记录。

⑶非标项目。

⑷缺陷消除情况。

⑸分部试运、冷态信号、保护及联锁试验，冷态总验收。

⑹热态试验、启动及验收。

⑺卫生、名牌、标志、二次线工艺等。

2.3 专业验收项目：验收项目验收负责人⑴给水自动调节系统专工技术员⑵减温自动调节系统专工技术员⑶主压力自动调节系统专工技术员⑷二次风门迭线控制系统专工技术员⑸给水门遥控系统专工技术员⑹主汽、给水阀门电动装置专工技术员⑺工艺信号、保护及联锁冷态试验专工技术员⑻保护静态试验、拉试安全门专工技术员⑼热工工作、备用电源系统专工技术员⑽调节阀特性试验（检修前后）专工技术员⑾调节系统扰动试验专工技术员⑿记录仪表专工技术员⒀转速仪表专工技术员⒁巡测仪表专工技术员⒂分部试运、冷态总验收专工技术员⒃非标项目专工技术员⒄缺陷消除情况专工技术员⒅检修卫生、安全状况安全员2.4．验收工序：2.4.1 检修前专业与班组协商确定各项目验收时间，各级验收人员应积极、主动、按时验收，不得延误或随意更改。

2.4.2 验收不合格项目在验收人规定期限内完成整改并再次申请验收直至合格，未经验收合格的设备不算完工。

2.4.3 验收前必须具备完整的检修记录，并保证检修与验收使用同一标准设备，如不符，各班组必须给予调换。

2.4.4 冷态及热态总验收方式：在计划确定的总验收日之前，专业及各班组分别自行对检修进行全面检查、验收。

到验收日主要以会议形式确定完成情况，存在问题及整改措施、时间，对有争议及不清楚的问题，共同进现场落实。

火电施工质量检查及评定标准(热工仪表及控制装置)火电厂作为供应电力的重要设施，其施工质量直接影响着设备运行的稳定性和安全性。

其中热工仪表及控制装置是火电厂中至关重要的设备之一，它们在火电厂的生产过程中起着监测、控制和调节的作用。

因此，对于热工仪表及控制装置的施工质量检查和评定标准尤为重要。

一、热工仪表及控制装置施工质量检查标准：1.设备安装：热工仪表及控制装置的安装应符合相关标准要求，安装位置应合理，安全可靠。

安装过程中要保证设备的水平、垂直度和固定牢固。

2.电气接线：接线应符合电气规范，线缆应正确接线固定，接地可靠。

同时，要对接线的质量进行检查，确保无短路、断路等情况。

3.信号传输：热工仪表及控制装置的信号传输应准确可靠，不应出现信号漂移、干扰等情况。

若使用无线传输，要保证信号的稳定性。

4.质量检测：对已安装设备进行质量检测，包括通电测试、校准测试等，确保设备的正常工作。

5.安全保护：设备应设置完善的安全保护装置，如漏电保护、过载保护等，以保证设备及人员的安全。

6.防腐防爆：设备应符合防腐蚀、防爆标准，安全可靠。

特别是在易腐蚀、易爆炸环境中更要注意选用适当材料，进行相应处理。

7.启停控制：热工仪表及控制装置的启停控制应方便灵活，响应迅速，操作简便。

同时，要进行启停控制功能测试，确保正常运行。

8.温度控制：对于温度控制装置，要保证温度测量准确、控制稳定。

应定期检测、调整，确保温度控制装置的有效性。

二、热工仪表及控制装置施工质量评定标准：1.设备稳定性：根据设备在使用过程中的稳定性进行评定，稳定性越高，评定等级越高。

2.控制精度：根据控制装置的控制精度进行评定，控制精度越高，评定等级越高。

3.操作性能：根据设备的操作性能进行评定，操作简便、方便的设备评定等级更高。

4.安全性能：根据设备的安全保护装置、防爆防腐性能进行评定，安全性能越好，评定等级越高。

5.耐用性：根据设备的使用寿命、抗腐蚀、抗磨损等耐久性能进行评定，耐用性越强，评定等级越高。

表8.3.1 （单位工程名称）单位工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.2 （分部工程名称）分部工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.3 （分项工程名称）分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日》表8.3.4 底盘座制作安装分项工程质量验收评定表；建设（监理）单位项目部施工单位班组年月日表8.3.5 盘柜安装分项工程质量验收评定表日·表8.3.6 DCS设备安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.7 DCS系统接地装置安装分项工程质量验收评定表（日表8.3.8 电缆桥架安装分项工程质量验收评定表，日@表8.3.9 电缆保护管、支架安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.10 电缆敷设分项工程质量验收评定表*建设（监理）单位项目部施工单位班组年月日表8.3.11 电缆头制作及安装接线分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.12 温度取源部件及仪表安装分项工程质量验收评定表$建设（监理）单位项目部施工单位班组年月日表8.3.13 压力取源部件及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.14 CEMS流量取样装置及仪表安装分项工程质量验收评定表日表8.3.15 氧化锆氧量分析取样安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8 .3.16 CEMS烟尘浓度探头安装分项工程质量验收评定表工程编号分项工程名称：CEMS烟尘浓度探头安装性质建设（监理）单位项目部施工单位班组年月日&表8.3. 17CEMS烟气入口检测采样探头安装分项工程质量验收评定表~建设（监理）单位 项目部 施工单位班组 年 月 日表8.3.18 CEMS 烟气出口检测采样探头安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.19 CEMS烟囱入口（污染物排放）检测采样探头安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.20 烟气分析取样装置及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.21 变压器安装分项工程质量验收评定表日/表8.3.22 压力表、差压表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.23 振动探头及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.24 转速探头及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.25 执行机构安装分项工程质量验收评定表`—建设（监理）单位项目部施工单位班组年月日表8.3.26 阀门、排污装置安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.27 管路敷设及严密性试验分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.28 分析取样装置及仪表安装分项工程质量验收评定表日表8.3.29 液位取样装置及仪表安装分项工程质量验收评定表}建设（监理）单位项目部施工单位班组年月日%表8.3.30 流量取样装置及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日"表8.3.31 物位计安装分项工程质量验收评定表日表8.3.32 开关量仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日-表8.3.33 液位取样装置及仪表安装分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.34 流量安装指示仪表及回路调校分项工程质量验收评定表&建设（监理）单位项目部施工单位班组年月日表8.3.35 压力、差压测量调校及回路调试分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.36 物位测量仪表调校及回路调试分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.37 分析仪表安装调校及回路调试分项工程质量验收评定表工程编号分项工程名称：分析仪表安装调校及回路调试性质建设（监理）单位项目部施工单位班组年月日表8.3.38 机械振动调校及回路调试分项工程质量验收评定表)建设（监理）单位项目部施工单位班组年月日;表8.3.39 物料称重装置及回路调试分项工程质量验收评定表日表8.3.40 执行机构及回路调试分项工程质量验收评定表建设（监理）单位项目部施工单位班组年月日表8.3.41 开关量仪表调校及回路调试分项工程质量验收评定表。

热控工程质量评估报告恒安监理XXXXXX（建设单位）分公司脱硫技术改造工程批准人：编制人：xxxx建设监理咨询有限公司xxxx脱硫技改工程项目监理部2022年12月目录一、项目概述二。

评估依据。

3 3. 监管内容不对！没有定义书签。

四、质量评估五、项目总结八一．工程概述XXXX化工股份有限公司树脂分公司2×150MW机组烟气脱硫系统技改项目×150MW机组两炉一塔烟气脱硫系统改造为一炉一塔系统配置。

脱硫工艺采用电石渣石膏法烟气脱硫工艺，脱硫效率不低于96.6%。

该项目由xxxx环保有限公司采用epc总承包模式总承包，负责工程的工艺系统及土建建（构）筑物（含地基处理）设计、设备成套、建筑安装施工、分部试运、整套启动调整试运。

本期工程计划开工时间2021年03月01日。

脱硫装置采用一炉一塔，即每炉设一套吸收系统。

原吸收塔用作#1锅炉烟气脱硫系统。

在此基础上，充分考虑了烟气吸收和石膏氧化。

二.评估依据电力建设施工及验收技术规范（第五部分：热工自动化）dl/t5190.5―2021；火电施工质量检验及评定标准（热工仪表及控制装置篇）98版；电力建设安全工作规程（火力发电厂部分）dl5009.1-20002版；电力建设安全健康与环境管理工作规定；《火力发电工程调试质量检验与审查标准》（1996年版）；《火力发电工程启动调试规程》（1996年版）；《建设工程监理规范》（gb50319-2000）；；火灾自动报警系统施工及验收规范gb50166-92；《火力发电厂基本建设工程启动及竣工验收规范》（2022年版）；《火力发电厂烟气脱硫工程质量检验评定规范》（2022年版）；国家、地方和电力行业现行的工程施工及验收技术规程、规范和质量检验及评定标准；设计文件；设计文件中提到的要执行的规范和标准；三、监理内容本项目的热控制部分为：公用系统热控安装脱硫系统烟囱SO2吸收系统热控安装浆液制备系统石膏脱水系统热控安装供水系统热控安装压缩空气系统热控安装废水处理系统热控安装进口侧（污染物排放）CEMS检测探头测量仪器校准及电路调试工业电视安装防冻伴热装置防爆、防腐安装四、质量评定4.1热控工程安装分项工程、分部工程、单位工程、分项工程检验指标质量分为“合格”和“优良”。

表4.3.8 热控分系统调试单位工程质量验收表
分散控制系统通电及复原调试分项工程质量验收表工程名称：机组号：
工程名称：机组号：
工程名称：机组号：
锅炉炉膛安全监控系统调试分项工程质量验收表工程名称：机组号：
模拟量控制系统调试分项工程质量验收表
工程名称：机组号：
辅机驱动汽轮机监视仪表调试分项工程质量验收表工程名称：机组号：
辅机驱动汽轮机电液控制系统分项工程调试质量验收表工程名称：机组号：
汽轮机旁路控制系统调试分项工程质量验收表工程名称：机组号：
汽轮机监视仪表调试分项工程质量验收表
工程名称：机组号：
汽轮机跳闸保护系统调试分项工程质量验收表工程名称：机组号：
汽轮机数字电液控制系统调试分项工程质量验收表工程名称：机组号：
燃气轮机控制系统调试分项工程质量验收表工程名称：机组号：
机组附属及外围设备控制系统调试分项工程质量验收表工程名称：机组号：。

火电施工质量检验及评定标准热工仪表及控制装置篇（1998年版）第一章总则1.0.1 为了统一火电工程热工仪表及控制装置施工的质量检验及评定围、容、标准、检测方法和器具，促进工程质量不断提高，适应当前推行建设项目业主负责制、工程招标投标制、工程监理制，根据签订承包合同、实行施工项目管理、全面质量管理、开展创优工程活动及进行工程监理、质量监督的需要，特修订《火电施工质量检验及评定标准（热工仪表及控制装置篇）》（以下简称《验收》热控篇）。

1.0.2本篇适用于火力发电厂单机容量为600MW及以下国产机组的热工仪表及控制装置安装（包括单体调试，下同）的质量检验及评定。

对国外进口机组的施工质量检验及评定，应执行设备进口《订货技术合同》或制造厂的规定。

如无明确规定，则应执行本篇。

1.0.3火电工程热工仪表及控制装置的安装，都应按本篇（或进口《订货技术合同》）的规定进行质量检查、验收和评定，并及时办理检验及评定签证。

对本篇（或进口《订货技术合同》）中空缺的个别工程项目（设备）和不完善的检验指标，建设单位应根据SDJ279—90《电力建设施工及验收技术规（热工仪表及控制装置篇）》和国家及部颁的其他有关规、规程、设备制造厂资料和工程设计要求，制定补充规定，同施工单位协商一致后，同时作为该工程质量检验及评定的依据，并报主管上级备案。

1.0.4本标准是按分项工程、分部工程和单位工程为对象编制的。

质量检验及评定应按分项工程、分部工程、单位工程的顺序逐级进行。

1.0.5工程项目的质量检验及评定，该工程必须施工完毕，由施工操作人员自检合格并提出自检记录，然后再根据本篇“质量验评围”的规定，由质检科联合建设单位代表进行质量检验及评定，工程质监站负责监督。

1.0.6单位工程、分部工程、分项工程和分项工程中检验指标的质量，均分为“合格”和“优良”两个等级。

评为“合格”或“优良”的标准是：一、检验指标1.合格：实际检验结果符合该指标“质量标准”栏规定的“合格”标准。
