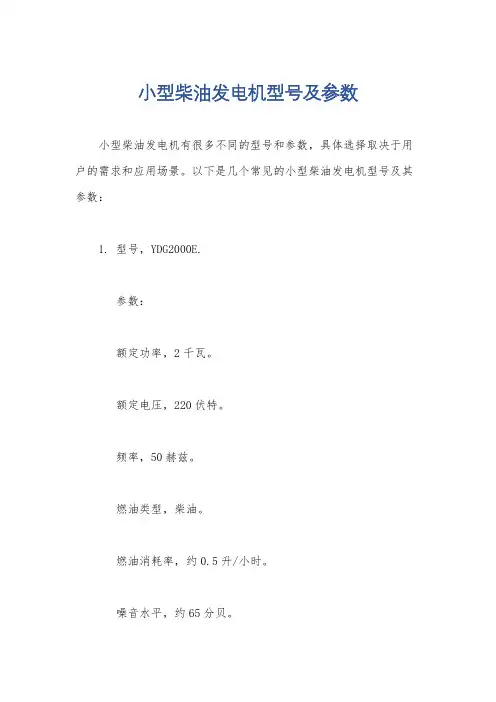

小型柴油发电机型号及参数小型柴油发电机有很多不同的型号和参数，具体选择取决于用户的需求和应用场景。
以下是几个常见的小型柴油发电机型号及其参数：1. 型号，YDG2000E.参数：额定功率，2千瓦。
额定电压，220伏特。
频率，50赫兹。
燃油类型，柴油。
燃油消耗率，约0.5升/小时。
噪音水平，约65分贝。
重量，约85千克。
2. 型号，YDG3500E.参数：额定功率，3.5千瓦。
额定电压，220伏特。
频率，50赫兹。
燃油类型，柴油。
燃油消耗率，约0.8升/小时。
噪音水平，约70分贝。
重量，约110千克。
3. 型号，YDG5500E.参数：额定功率，5.5千瓦。
额定电压，220伏特。
频率，50赫兹。
燃油类型，柴油。
燃油消耗率，约1.2升/小时。
噪音水平，约72分贝。
重量，约130千克。
4. 型号，YDG8500E.参数：额定功率，8.5千瓦。
额定电压，220伏特。
频率，50赫兹。
燃油类型，柴油。
燃油消耗率，约1.8升/小时。
噪音水平，约75分贝。
重量，约160千克。
这些型号仅代表了一小部分小型柴油发电机的型号和参数，市场上还有更多不同功率和规格的选择。
在选择适合的柴油发电机时，还需要考虑其他因素，如可靠性、维护便捷性、排放标准等。
建议根据具体需求和预算进行选择，并咨询专业人士以获取更准确的建议。
50kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ50YC生产厂家翼中动力
机组功率（kw）50最大输出电流（A）90
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)200
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）1850*700*1150重量（kg）750
50kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC4D85Z-D20
柴油机品牌广西玉柴柴油机功率（kw）60.5
冷却方式闭式水冷却启动方式24V直流电启动
气缸数4缸径行程（mm）108*115
气缸排列方式直列供油方式直喷
50kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-50
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压。

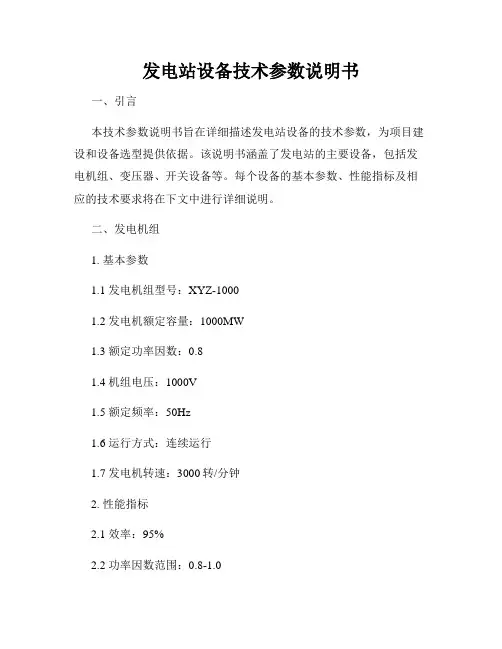

发电站设备技术参数说明书一、引言本技术参数说明书旨在详细描述发电站设备的技术参数，为项目建设和设备选型提供依据。
该说明书涵盖了发电站的主要设备，包括发电机组、变压器、开关设备等。
每个设备的基本参数、性能指标及相应的技术要求将在下文中进行详细说明。
二、发电机组1. 基本参数1.1 发电机组型号：XYZ-10001.2 发电机额定容量：1000MW1.3 额定功率因数：0.81.4 机组电压：1000V1.5 额定频率：50Hz1.6 运行方式：连续运行1.7 发电机转速：3000转/分钟2. 性能指标2.1 效率：95%2.2 功率因数范围：0.8-1.02.3 开启时间：≤5分钟2.4 电压调整率：≤±1%三、变压器1. 基本参数1.1 变压器型号：ABC-20001.2 额定容量：2000MVA1.3 额定电压：500/220kV1.4 频率：50Hz1.5 冷却方式：自然冷油循环系统2. 性能指标2.1 负载损耗：≤1%2.2 空载损耗：≤0.5%2.3 绝缘电阻：≥1000MΩ2.4 短路阻抗：≤10%四、开关设备1. 基本参数1.1 开关设备型号：DEF-1001.2 额定电压：1000V1.3 频率：50Hz1.4 绝缘电阻：≥200MΩ1.5 遮断电流：≥1000A2. 性能指标2.1 机械寿命：≥10000次2.2 防护等级：IP652.3 遮断能力：≥50kA2.4 防护功能：过载、短路、接地保护五、控制系统1. 基本参数1.1 控制系统型号：GHI-50001.2 控制方式：自动控制、远程监控1.3 通讯方式：以太网、Modbus1.4 温度控制范围：-20℃~60℃1.5 湿度控制范围：10%~90%2. 性能指标2.1 响应时间：≤100ms2.2 故障诊断功能：支持2.3 数据存储容量：≥10TB2.4 可视化界面：支持六、安全保护系统1. 基本参数1.1 安全保护系统型号：JKL-30001.2 监测范围：发电机组、变压器、开关设备等的温度、电流、电压等参数1.3 报警方式：声光报警、远程报警1.4 处理能力：支持自动切换、数据记录、故障诊断2. 性能指标2.1 监测精度：±1%2.2 报警响应时间：≤10s2.3 报警记录存储容量：≥1000条2.4 远程监控功能：支持七、总结本技术参数说明书详细描述了发电站设备的基本参数、性能指标及相应的技术要求。
550kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ550YC
机组功率（kw）550最大输出电流（A）990
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）3600*1500*1900重量（kg）3800
550kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6TD900-D31
柴油机品牌广西玉柴柴油机功率（kw）665
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）152*180
气缸排列方式直列供油方式直喷
550kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-550
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
2000kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ2000YC
机组功率（kw）2000最大输出电流（A）3600
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)196
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）7350*2670*2950重量（kg）17500
2000kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC16VC3300-D31
柴油机品牌广西玉柴柴油机功率（kw）2426
冷却方式闭式水冷却启动方式24V直流电启动
气缸数16缸径行程（mm）200*210
气缸排列方式V型供油方式直喷
2000kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-2000
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
主用备用HQY20GF 20/2522/2836YC4F40-D204102×120 3.9HQY22GF 22/2824/3039.6YC4F40-D204102×120 3.9HQY24GF 24/3026/3343.2YC4F40-D204102×120 3.9HQY30GF 30/37.533/41.2554YC4115ZD 4102×120 3.9HQY32GF 32/4035/4457.6YC4D60-214108×115 4.214HQY34GF 34/4337/4761.2YC4D60-214108×115 4.214HQY40GF 40/5044/5572YC4D60-214108×115 4.214HQY48GF 48/6053/6686.4YC4D85Z-D204108×125 6.871HQY58GF 48/6053/66104.4YC4D90Z-D204108×115 4.214HQY68GF 58/7364/80122.4YC4A100Z-D204108×132 4.837HQY80GF 68/8574/94144YC6B135Z-D206108×125 6.871HQY96GF80/10088/110172.8YC6B155L-D216108×125 6.871HQY112GF 96/120106/132201.6YC6B180L-D206108×125 6.871HQY128GF 112/140123/154230.4YC6B180L-D206108×125 6.871HQY144GF 128/160141/176691.2YC6A200L-D206108×1257.255HQY160GF 144/180158/198288YC6230L-D206114×1257.255HQY184GF 160/200176/220331.2YC6G245L-206112×1327.8HQY200GF 184/230202/253360YC6M350L-D206120×1459.839HQY240GF 200/250220/275432YC6M350L-D206120×1459.839HQY260GF 240/300264/330468YC6MJ480L-D206123×14511.726HQY280GF 260/325286/358504YC6MJ480L-D206123×14511.726HQY304GF 280/350308/385547.2YC6T550L-D216145×16516.35HQY320GF 304/380334/418576YC6T550L-D216145×16516.35玉柴系列柴油发电机组各功率段排气量(L)机组型号输出功率(KW)电流(A)柴油机型号缸数缸径×行程（mm）HQY350GF320/400352/440630YC6T550L-D216145×16516.35 HQY400GF400/500440/550720YC6T600L-D226145×16516.35 HQY450GF450/563495/619810YC6T700L-D206145×16516.35 HQY500GF500/625550/688900YC6TD780L-6152×18019.598D201951800×760×1430800详细参数1951800×760×1430830详细参数1951800×760×1430846详细参数1951800×760×1430880详细参数1951800×760×1430896详细参数1951800×760×1430906详细参数1951900×760×14301030详细参数2291900×760×14301050详细参数2202150×830×14961215详细参数2202150×830×14961255详细参数2202150×830×14961300详细参数2202150×830×14961335详细参数2202150×830×14961425详细参数2202450×850×15161695详细参数2202450×850×15161815详细参数2202540×945×15501874详细参数2202540×945×15502020详细参数2202540×945×15502080详细参数2203150×1120×16302970详细参数2203100×1100×16353198详细参数2203100×1100×16353198详细参数2203250×1190×17003200详细参数2203300×1150×17003260详细参数功率段参数列表价格咨询燃油消耗率（g/kw.h ）机组尺寸（mm L×W×H）机组重量（kg）技术咨询详细参数2203300×1150×17003260详细参数2203500×1375×19803950详细参数2203700×1750×20304200详细参数2203700×1750×20304200详细参数。

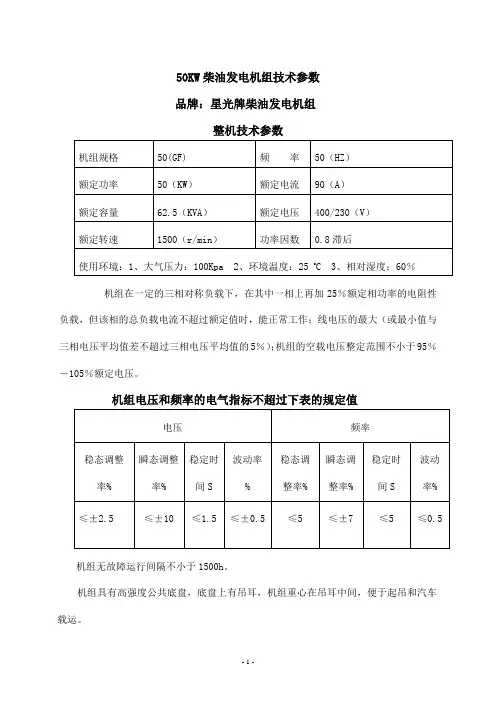

50KW柴油发电机组技术参数品牌：星光牌柴油发电机组整机技术参数机组在一定的三相对称负载下，在其中一相上再加25％额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，能正常工作；线电压的最大（或最小值与三相电压平均值差不超过三相电压平均值的5％）；机组的空载电压整定范围不小于95％－105％额定电压。
机组电压和频率的电气指标不超过下表的规定值机组无故障运行间隔不小于1500h。
机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。
发动机参数：里卡多R4105ZD发电机技术参数：上海科浦TFW2-50-4电机性能简介短路特征；发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S。
强励特征：发电机由于结构上的特点，特别付励磁机的设置，在负载增加的瞬间会出现正反馈的复励过程。
工作方式：发电机在空载额定电压时，加上相当于25％额定功率的三相对称负载（功能因数conФ＝0.8滞后），然后在任相上再加25％额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值（最小值）与三相线电压平均值之差不超过三相线电压平均值的5％。
过载能力：发电机能在热态下过载10％，运行1h，而无过热损坏。
短时过电流：发电机能承受功率因数为0.5（滞后）、150％额定电流，历时2min，而不发生有害变形。
超速：发电机在空载状态下允许承受120％额定转速，历时2mni。
振动：发电机的振动符合国际GB10068.2的规定。
突然短路：发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形。
波形：发电机未额定电压和额定频率时的空载线电压踊形正弦性几率不超过5％。
其线电压的电话谐波因素（THF）不大于5％。
绝缘等级：发电机的定子、转子及励磁机采用H级绝缘。
配套附件1、启动蓄电池（两只）。
2、机组随机专用工具1套。
3、机组随机文件（资料）1套。
650kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ650YC
机组功率（kw）650最大输出电流（A）1170
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）4000*1200*2000重量（kg）6000
650kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6C1070-D31
柴油机品牌广西玉柴柴油机功率（kw）787
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）200*210
气缸排列方式直列供油方式直喷
650kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-650
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。

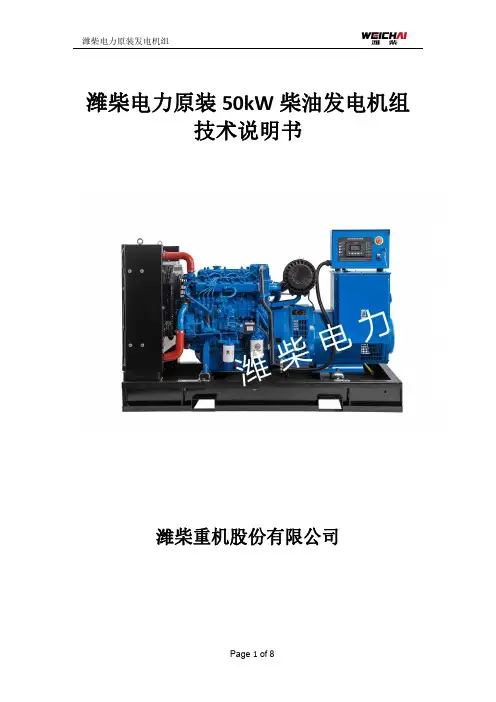

潍柴电力原装50kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG68.5/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP4.1D66E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-62.5-4/0.4智能控制器品牌潍柴智能控制器型号WHC系列机组尺寸（mm）1899×925×1219机组重量（kg）940二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
