2015年高考重庆市理综卷物理部分(有答案)

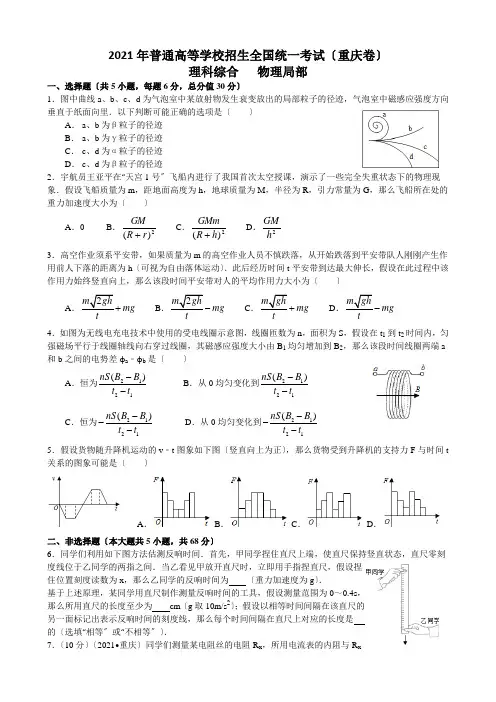

2021年普通高等学校招生全国统一考试〔重庆卷〕理科综合 物理局部一、选择题〔共5小题，每题6分，总分值30分〕1．图中曲线a 、b 、c 、d 为气泡室中某放射物发生衰变放出的局部粒子的径迹，气泡室中磁感应强度方向垂直于纸面向里．以下判断可能正确的选项是〔 〕A ． a 、b 为β粒子的径迹B ． a 、b 为γ粒子的径迹C ． c 、d 为α粒子的径迹D ． c 、d 为β粒子的径迹2．宇航员王亚平在“天宮1号〞飞船内进行了我国首次太空授课，演示了一些完全失重状态下的物理现象．假设飞船质量为m ，距地面高度为h ，地球质量为M ，半径为R ，引力常量为G ，那么飞船所在处的重力加速度大小为〔 〕A ．0B ．2)(r R GM +C ．2)(h R GMm +D ．2hGM 3．高空作业须系平安带，如果质量为m 的高空作业人员不慎跌落，从开始跌落到平安带队人刚刚产生作用前人下落的距离为h 〔可视为自由落体运动〕．此后经历时间t 平安带到达最大伸长，假设在此过程中该作用力始终竖直向上，那么该段时间平安带对人的平均作用力大小为〔 〕A ．2m gh mg t +B ．2m gh mg t -C ．m gh mg t +D ．m gh mg t- 4．如图为无线电充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S ，假设在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，那么该段时间线圈两端a 和b 之间的电势差φa ﹣φb 是〔 〕A ．恒为2121()nSB B t t -- B ．从0均匀变化到2121()nS B B t t -- C ．恒为2121()nS B B t t --- D ．从0均匀变化到2121()nS B B t t --- 5．假设货物随升降机运动的v ﹣t 图象如下图〔竖直向上为正〕，那么货物受到升降机的支持力F 与时间t 关系的图象可能是〔 〕A ．B ．C ．D ．二、非选择题〔本大题共5小题，共68分〕6．同学们利用如下图方法估测反响时间．首先，甲同学捏住直尺上端，使直尺保持竖直状态，直尺零刻度线位于乙同学的两指之间．当乙看见甲放开直尺时，立即用手指捏直尺，假设捏住位置刻度读数为x ，那么乙同学的反响时间为 〔重力加速度为g 〕．基于上述原理，某同学用直尺制作测量反响时间的工具，假设测量范围为0～0.4s ，那么所用直尺的长度至少为 cm 〔g 取10m/s 2〕；假设以相等时间间隔在该直尺的另一面标记出表示反响时间的刻度线，那么每个时间间隔在直尺上对应的长度是的〔选填“相等〞或“不相等〞〕．7．〔10分〕〔2021•重庆〕同学们测量某电阻丝的电阻R x ，所用电流表的内阻与R x相当，电压表可视为理想电压表．①假设所用图1所示电路进行实验，要使得R x的测量值更接近真实值，电压表的a端应连接到电路的点〔选填“b〞或“c〞〕．②测得电阻丝的U﹣I图如图2所示，那么R x为Ω〔保存两位有效数字〕．③实验中，随电压进一步增加电阻丝逐渐进入炽热状态，某同学发现对炽热电阻丝吹气，其阻值会变化．他们对此现象进行探究，在控制电阻丝两端的电压为10V的条件下，得到电阻丝的电阻R x随风速v〔用风速计测〕的变化关系如图3所示．由图可知当风速增加时，R x会〔选填“增大〞或“减小〞〕．在风速增加过程中，为保持电阻丝两端电压为10V，需要将滑动变阻器R W的滑片向端调节〔选填“M〞或“N〞〕．④为了通过电压表的示数来显示风速，同学们设计了如图4所示的电路，其中R为两只阻值相同的电阻，R x为两根形同的电阻丝，一根置于气流中，另一根不受气流影响，为待接入的理想电压表．如果要求在测量中，风速从零开始增加，电压表的示数也从零开始增加，那么电压表的“+〞端和“﹣〞端应分别连接到电路中的点和点〔在“a〞“b〞“c〞“d〞中选填〕．8．音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．如图是某音圈电机的原理图，它是一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计．线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q，大小为I．〔1〕求此时线圈所受安培力的大小和方向．〔2〕假设此时线圈水平向右运动的速度大小为v，求安培力的功率．9．同学们参照伽利略时期演示平抛运动的方法制作了如下图的实验装置．图中水平放置的底板上竖直地固定有M板和N板．M板上部有一半径为R的1/4圆弧形的粗糙轨道，P为最高点，Q为最低点，Q点处的切线水平，距底板高为H．N板上固定有三个圆环．将质量为m的小球从P处静止释放，小球运动至Q飞出后无阻碍地通过各圆环中心，落到底板上距Q水平距离为L处．不考虑空气阻力，重力加速度为g．求：〔1〕距Q水平距离为L/4的圆环中心到底板的高度；〔2〕小球运动到Q点时速度的大小以及对轨道压力的大小和方向；〔3〕摩擦力对小球做的功．10．〔18分〕〔2021•重庆〕图为某种离子加速器的设计方案．两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场．其中MN和M′N′是间距为h的两平行极板，其上分别有正对的两个小孔O和O′，O′N′=ON=d，P为靶点，o′p=kd〔k为大于1的整数〕．极板间存在方向向上的匀强电场，两极板间电压为U．质量为m、带电量为q的正离子从O点由静止开始加速，经O′进入磁场区域．当离子打到极板上O′N′区域〔含N′点〕或外壳上时将会被吸收．两虚线之间的区域无电场和磁场存在，离子可匀速穿过．忽略相对论效应和离子所受的重力．求：〔1〕离子经过电场仅加速一次后能打到P点所需的磁感应强度大小；〔2〕能使离子打到P点的磁感应强度的所有可能值；〔3〕打到P点的能量最大的离子在磁场汇总运动的时间和在电场中运动的时间．三、选做题〔第10题和第11题各12分，从中选做一题，假设两题都做，那么按第10题计分〕[选修3-3]11．某驾驶员发现中午时车胎内的气压高于清晨时的，且车胎体积增大．假设这段时间胎内气体质量不变且可视为理想气体，那么〔〕A．外界对胎内气体做功，气体内能减小B．外界对胎内气体做功，气体内能增大C．胎内气体对外界做功，内能减小D．胎内气体对外界做功，内能增大12．北方某地的冬天室外气温很低，吹出的肥皂泡会很快冻结．假设刚吹出时肥皂泡内气体温度为T1，压强为P1，肥皂泡冻住后泡内气体温度降为T2．整个过程中泡内气体视为理想气体，不计体积和质量变化，大气压强为P0．求冻结后肥皂膜内外气体的压强差．[选修3-4]13．虹和霓是太阳光在水珠内分别经过一次和两次反射后出射形成的，可利用白光照射玻璃球来说明．两束平行白光照射到透明玻璃球后，在水平的白色桌面上会形成MN和PQ两条彩色光带，光路如图1所示．M、N、P、Q点的颜色分别为〔〕A．紫、红、红、紫B．红、紫、红、紫C．红、紫、紫、红D．紫、红、紫、红14．如图为一列沿x轴正方向传播的简谐机械横波某时刻的波形图，质点P的振动周期为0.4s．求该波的波速并判断P点此时的振动方向．2021年普通高等学校招生全国统一考试〔重庆卷〕理科综合物理局部答案一、单项选择题 ( 本大题共 5 题, 共计 30 分)1、(6分) 答案：D解析：带电粒子在磁场中受洛伦兹力作用而发生偏转，根据左手定那么可知，曲线a、b为带正电的α粒子的径迹，曲线c、d为带负电的β粒子的径迹，选项D正确。

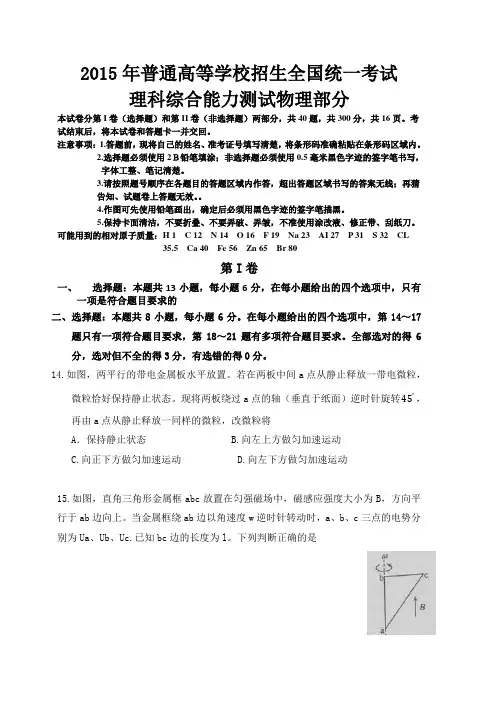

2015年普通高等学校招生全国统一考试理科综合能力测试物理部分本试卷分第I卷（选择题）和第II卷（非选择题）两部分，共40题，共300分，共16页。

考试结束后，将本试卷和答题卡一并交回。

注意事项：1.答题前，现将自己的姓名、准考证号填写清楚，将条形码准确粘贴在条形码区域内。

2.选择题必须使用2Ｂ铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔记清楚。

3.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无线；再猜告知、试题卷上答题无效。

4.作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。

5.保持卡面清洁，不要折叠、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

可能用到的相对原子质量：H 1 C 12 N 14 O 16 F 19 Na 23 AI 27 P 31 S 32 CL35.5 Ca 40 Fe 56 Zn 65 Br 80第I卷一、选择题：本题共13小题，每小题6分，在每小题给出的四个选项中，只有一项是符合题目要求的二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14.如图，两平行的带电金属板水平放置。

若在两板中间a点从静止释放一带电微粒，45，微粒恰好保持静止状态。

现将两板绕过a点的轴（垂直于纸面）逆时针旋转°再由a点从静止释放一同样的微粒，改微粒将A．保持静止状态 B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动15.如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。

当金属框绕ab边以角速度w逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l。

下列判断正确的是A．Ua> Uc，金属框中无电流B. Ub >Uc，金属框中电流方向沿a-b-c-aC .Ubc=-1/2Bl²w，金属框中无电流D. Ubc=1/2Bl²w，金属框中电流方向沿a-c-b-a16.由于卫星的发射场不在赤道上，同步卫星发射后需要从转移轨道经过调整再进入地球同步轨道。

2015年普通高等学校招生全国统一考试（重庆卷）理综试题物理一.选择题（本大题共5个小题，每小题6分，共30分。

在每小题给出的四个备选项中，只有一项符合题目要求）1.题1图中曲线a 、b 、c 、d 为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。

以下判断可能正确的是A.a 、b 为β粒子的经迹B. a 、b 为γ粒子的经迹C. c 、d 为α粒子的经迹D. c 、d 为β粒子的经迹2.宇航员王亚平在“天宫1号”飞船内进行了我国首次太空授课，演示了一些完全失重状态下的物理现象。

若飞船质量为m ，距地面高度为h ，地球质量为M ，半径为R ，引力常量为G ，则飞船所在处的重力加速度大小为A.0B. 2()GM R h +C. 2()GMm R h + D. 2GM h 3.高空作业须系安全带.如果质量为m 的高空作业人员不慎跌落，从开始跌落到安全带对人刚产生作用力前人下落的距离为h （可视为自由落体运动）.此后经历时间t 安全带达到最大伸长，若在此过程中该作用力始终竖直向上。

则该段时间安全带对人的平均作用力大小为mg mg -mg +mg - 4.题4图为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在1t 到2t 时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由1B 均匀增加到2B ，则该段时间线圈两端a 和b 之间的电势差a b ϕϕ-A.恒为2121()nS B B t t --B. 从0均匀变化到2121()nS B B t t -- C.恒为2121()nS B B t t --- D.从0均匀变化到2121()nS B B t t --- 5.若货物随升降机运动的v t -图像如题5图所示（竖直向上为正）。

则货物受到升降机的支持力F 与时间t 关系的图像可能是二、非选择题（本大题共4小题，共68分）6.（19分）（1）同学们利用如题6图1所示方法估测反应时间。

2015年普通高等学校招生全国统一考试（新课标1卷）理科综合能力测试（物理）第Ⅰ卷二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．两相邻匀强磁场区域的磁感应强度大小不同，方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱区域后，粒子的A ．轨道半径减小，角速度增大B ．轨道半径减小，角速度减小C ．轨道半径增大，角速度增大D ．轨道半径增大，角速度减小15．右图的直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ ，一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A ．直线a 位于某一等势面内，φM >φQB ．直线c 位于某一等势面内，φM >φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功16．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则A ．U =66V ，k =19 B ．U =22V ，k =19 C ．U =66V ，k =13 D ．U =22V ，k =1317．如图，一半径为R 、粗糙程度处处相同的半圆形轨道竖直固定放置，直径POQ 水平。

一质量为m 的质点自P 点上方高度R 处由静止开始下落，恰好从P 点进入轨道。

质点滑到轨道最低点N 时，对轨道的压力为4mg ，g 为重力加速度的大小。

用W 表示质点从P 点运动到N 点的过程中克服摩擦力所做的功。

2015年全国高考理综试题（全国卷1物理部分）第14~17题只有一项是符合题目要求，第18~21题有多项符合题目要求14．两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的 A ．轨道半径减小，角速度增大 B ．轨道半径减小，角速度减小 C ．轨道半径增大，角速度增大 D ．轨道半径增大，角速度减小15．如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为、、、。

一电子有M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A ．直线a 位于某一等势面内，φM >φNB ．直线c 位于某一等势面内， φM >φNC ．若电子有M 点运动到Q 点，电场力做正功D ．若电子有P 点运动到Q 点，电场力做负功16．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为，原、副线圈回路中电阻消耗的功率的比值为k ，则A ．B ．C ．D ．M φN φP φP φU 9166==k ,V U 9122==k ,V U 3166==k ,V U 3122==k ,V U17．如图，一半径为R ，粗糙程度处处相同的半圆形轨道竖直固定放置,直径POQ 水平。

一质量为m 的质点自P 点上方高度R 处由静止开始下落，恰好从P 点进入轨道。

质点滑到轨道最低点N 时，对轨道的压力为4mg ，g 为重力加速度的大小。

用W 表示质点从P 点运动到N 点的过程中客服摩擦力所做的功。

则A ． ，质点恰好可以到达Q 点B ． ，质点不能到达Q 点C ． ，质点到达Q 后，继续上升一段距离D ． ，质点到达Q 后，继续上升一段距离18、一带有乒乓球发射机的乒乓球台如图所示。

2015年普通高等学校招生全国统一考试（新课标2卷）理科综合 物理部分一、选择题(本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分) 14.如图，两平行的带电属板水平放置，若在两板中间a 点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a 点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动15.如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上，当金属框绕ab 边以ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c 已知bc 边的长度为l ，下列判断正确的是( )A.U a >U c ，金属框中无电流B.U b >U c ，金属框中电流方向沿abca.C.U bc =212Bl ω-，金属框中无电流 D.U bc =212Bl ω，金属框中电流方向沿acba 16.由于卫星的发射场不在赤道上，同步卫星发射后需要从转移轨道经过调整再进入地球同步轨道。

当卫星在转移轨道上飞经赤道上空时，发动机点火，给卫星一附加速度，使卫星沿同步轨道运行，已知同步卫星的环绕速度约为 3.1×103m/s ，某次发射卫星飞经赤道上空时的速度为 1.55×103m/s ，此时卫星的高度与同步轨道的高度相同，转移轨道和同步轨道的夹角为30°，如图所示，发动机给卫星的附加速度的方向和大小约为( )A.西偏北方向，1.9×103m/sB.东偏南方向，1.9×103m/sC.西偏北方向，2.7×103m/sD.东偏南方向，2.7×103m/s 17.汽车在平直公路上行驶，。

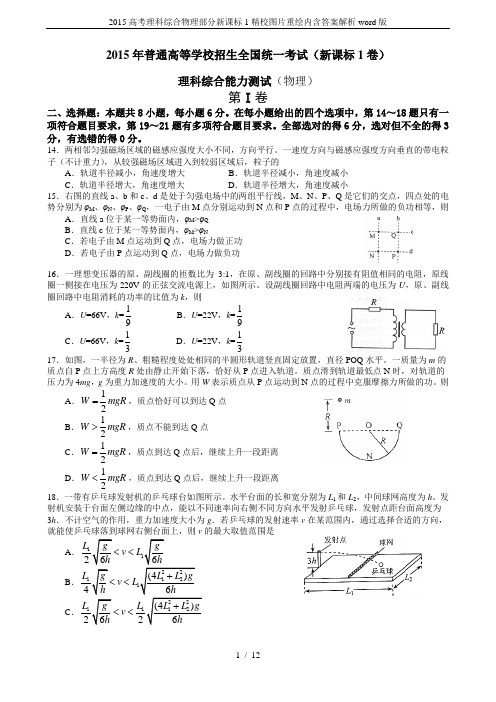

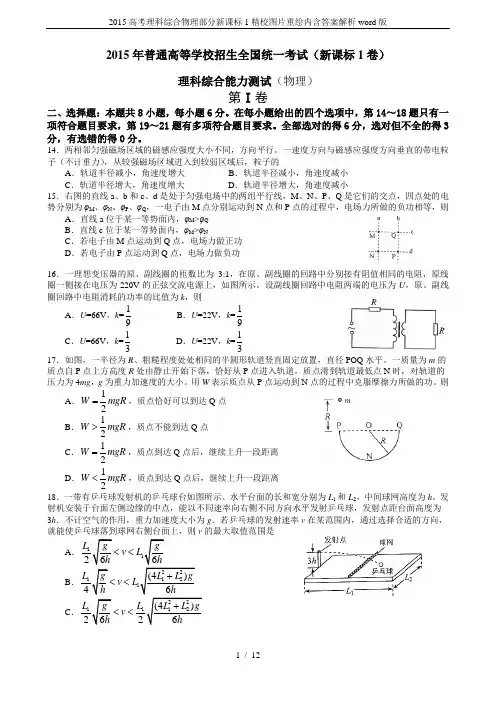

2015年普通高等学校招生全国统一考试（新课标1卷）理科综合能力测试（物理）第Ⅰ卷二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．两相邻匀强磁场区域的磁感应强度大小不同，方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱区域后，粒子的A ．轨道半径减小，角速度增大B ．轨道半径减小，角速度减小C ．轨道半径增大，角速度增大D ．轨道半径增大，角速度减小15．右图的直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ ，一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A ．直线a 位于某一等势面内，φM >φQB ．直线c 位于某一等势面内，φM >φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功16．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则A ．U =66V ，k =19 B ．U =22V ，k =19 C ．U =66V ，k =13 D ．U =22V ，k =1317．如图，一半径为R 、粗糙程度处处相同的半圆形轨道竖直固定放置，直径POQ 水平。

一质量为m 的质点自P 点上方高度R 处由静止开始下落，恰好从P 点进入轨道。

质点滑到轨道最低点N 时，对轨道的压力为4mg ，g 为重力加速度的大小。

用W 表示质点从P 点运动到N 点的过程中克服摩擦力所做的功。

绝密★启封并使用完毕前本试卷分第I卷（选择题）和第II卷（非选择题）两部分，共40题，共300分，共16页。

考试结束后，将本试卷和答题卡一并交回。

注意事项：1.答题前，现将自己的姓名、准考证号填写清楚，将条形码准确粘贴在条形码区域内。

2.选择题必须使用2Ｂ铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔记清楚。

3.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无线；再猜告知、试题卷上答题无效。

4.作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。

5.保持卡面清洁，不要折叠、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

可能用到的相对原子质量：H 1 C 12 N 14 O 16 F 19 Na 23 AI 27 P 31 S 32 CL 35.5 Ca 40 Fe 56 Zn 65 Br 80第I卷一、选择题：本题共13小题，每小题6分，在每小题给出的四个选项中，只有一项是符合题目要求的二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14. 如图，两平行的带电金属板水平放置。

若在两板中间a点从静止释放一带电微粒，微粒恰45，再由a点从静止释好保持静止状态。

现将两板绕过a点的轴（垂直于纸面）逆时针旋转°放一同样的微粒，改微粒将A．保持静止状态 B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】试题分析：现将两板绕过a点的轴（垂直于纸面）逆时针旋转时，两板间的电场强度不变，电场力也不变，所以现将两板绕过a点的轴（垂直于纸面）逆时针旋转后，带电微粒受两大小相等的力的作用，合力方向向左下方，故微粒将向左下方做匀加速运动，故D正确，A、B、C 错误。

考点：电容器；电场力；力的平衡15. 如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab 边向上。

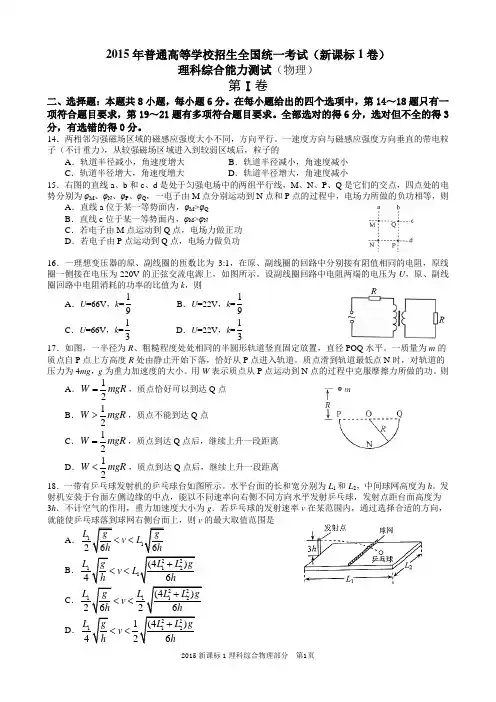

2015·新课标Ⅰ卷第1页2015年普通高等学校招生全国统一考试(新课标Ⅰ卷)理综物理部分本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分110分．第Ⅰ卷(选择题 共48分)一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)14．两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( )A ．轨道半径减小，角速度增大B ．轨道半径减小，角速度减小C ．轨道半径增大，角速度增大D ．轨道半径增大，角速度减小15.如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )A ．直线a 位于某一等势面，φM ＞φQB ．直线c 位于某一等势面，φM ＞φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功16.一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V 的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )A ．U ＝66 V ，k ＝19B ．U ＝22 V ，k ＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝1317.如图，一半径为R 、粗糙程度处处相同的半圆形轨道竖直固定放置，直径POQ 水平．一质量为m 的质点自P 点上方高度R 处由静止开始下落，恰好从P 点进入轨道．质点滑到轨道最低点N 时，对轨道的压力为4mg ，g 为重力加速度的大小．用W 表示质点从P 点运动到N 点的过程中克服摩擦力所做的功．则( )A ．W ＝12mgR ，质点恰好可以到达Q 点B ．W ＞12mgR ，质点不能到达Q 点 C ．W ＝12mgR ，质点到达Q 点后，继续上升一段距离 D ．W ＜12mgR ，质点到达Q 点后，继续上升一段距离 18.一带有乒乓球发射机的乒乓球台如图所示．水平台面的长和宽分别为L 1和L 2，中间球网高度为h .发射机安装于台面左侧边缘的中点，能以不同速率向右侧不同方向水平发射乒乓球，发射点距台面高度为3h .不计空气的作用，重力加速度大小为g .若乒乓球的发射速率v 在某围，通过选择合适的方向，就能使乒乓球落到球网右侧台面上，则v 的最大取值围是( )A.L 12 g 6h ＜v ＜L 1 g 6hB.L 14 g h ＜v ＜ 4L 21＋L 22g 6hC.L 12 g 6h ＜v ＜12 4L 21＋L 22g 6h D.L 14 g h ＜v ＜12 4L 21＋L 22g 6h19.1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说确的是( )A．圆盘上产生了感应电动势B．圆盘的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动20.如图(a)，一物块在t＝0时刻滑上一固定斜面，其运动的v－t图线如图(b)所示．若重力加速度及图中的v0、v1、t1均为已知量，则可求出( )A．斜面的倾角B．物块的质量C．物块与斜面间的动摩擦因数D．物块沿斜面向上滑行的最大高度21．我国发射的“嫦娥三号”登月探测器靠近月球后，先在月球表面附近的近似圆轨道上绕月运行；然后经过一系列过程，在离月面4 m高处做一次悬停(可认为是相对于月球静止)；最后关闭发动机，探测器自由下落．已知探测器的质量约为1.3×103kg，地球质量约为月球的81倍，地球半径约为月球的3.7倍，地球表面的重力加速度大小约为9.8 m/s2.则此探测器( )A．在着陆前的瞬间，速度大小约为8.9 m/sB．悬停时受到的反冲作用力约为2×103NC．从离开近月圆轨道到着陆这段时间，机械能守恒D．在近月圆轨道上运行的线速度小于人造卫星在近地圆轨道上运行的线速度2015·新课标Ⅰ卷第2页第Ⅱ卷(非选择题共62分)二、非选择题(包括必考题和选考题两部分．第22题～第25题为必考题，每个试题考生都必须作答．第33题～第35题为选考题，考生根据要求作答)(一)必考题(4题，共47分)22．(6分)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验．所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20 m)．完成下列填空：(1)将凹形桥模拟器静置于托盘秤上，如图(a)所示，托盘秤的示数为1.00 kg；(2)将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图(b)所示，该示数为________kg；(3)将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧．此过程中托盘秤的最大示数为m序号1234 5m(kg) 1.80 1.75 1.85 1.75 1.90(4)；小车通过最低点时的速度大小为________m/s.(重力加速度大小取9.80 m/s2，计算结果保留2位有效数字)23．(9分)图(a)为某同学改装和校准毫安表的电路图，其中虚线框是毫安表的改装电路．(1)已知毫安表表头的阻为100 Ω，满偏电流为1 mA；R1和R2为阻值固定的电阻．若使用a和b两个接线柱，电表量程为3 mA；若使用a和c两个接线柱，电表量程为10 mA.由题给条件和数据，可以求出R1＝________Ω，R2＝________Ω.(2)现用一量程为3 mA、阻为150 Ω的标准电流表○A 对改装电表的3 mA挡进行校准，校准时需选取的刻度为0.5 mA、1.0 mA、1.5 mA、2.0 mA、2.5 mA、3.0 mA.电池的电动势为1.5 V，阻忽略不计；定值电阻R0有两种规格，阻值分别为300 Ω和1 000 Ω；滑动变阻器R有两种规格，最大阻值分别为750 Ω和3 000 Ω.则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________ Ω的滑动变阻器．(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻．图(b)中的R′为保护电阻，虚线框未画出的电路即为图(a)虚线框的电路．则图中的d点应和接线柱______(填“b”或“c”)相连．判断依据是：________________________.2015·新课标Ⅰ卷第3页24.(12分)如图，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘，金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度的大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．25．(20分)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5 m ，如图(a)所示．t ＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t ＝1 s 时木板与墙壁碰撞(碰撞时间极短)．碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板．已知碰撞后1 s 时间小物块的v －t 图线如图(b)所示．木板的质量是小物块质量的15倍，重力加速度大小g 取10 m/s 2.求：(1)木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2；(2)木板的最小长度；(3)木板右端离墙壁的最终距离．(二)选考题(共15分，请考生从给出的3道题中任选一题作答，如果多做，则按所做的第一题计分)33．[选修3－3](15分)(1)(5分)下列说确的是________(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)A ．将一块晶体敲碎后，得到的小颗粒是非晶体B ．固体可以分为晶体和非晶体两类，有些晶体在不同方向上有不同的光学性质C ．由同种元素构成的固体，可能会由于原子的排列方式不同而成为不同的晶体D ．在合适的条件下，某些晶体可以转变为非晶体，某些非晶体也可以转变为晶体E ．在熔化过程中，晶体要吸收热量，但温度保持不变，能也保持不变(2)(10分)如图，一固定的竖直汽缸由一大一小两个同轴圆筒组成，两圆筒中各有一个活塞．已知大活塞的质量为m 1＝2.50 kg ，横截面积为S 1＝80.0 cm 2；小活塞的质量为m 2＝1.50 kg ，横截面积为S 2＝40.0 cm 2；两活塞用刚性轻杆连接，间距保持为l ＝40.0 cm ；汽缸外大气的压强为p ＝1.00×105 Pa ，温度为T ＝303 K ．初始时大活塞与大圆筒底部相距l2，两活塞间封闭气体的温度为T 1＝495 K ．现汽缸气体温度缓慢下降，活塞缓慢下移，忽略两活塞与汽缸壁之间的摩擦，重力加速度大小g 取10 m/s 2.求：(ⅰ)在大活塞与大圆筒底部接触前的瞬间，汽缸封闭气体的温度；(ⅱ)缸封闭的气体与缸外大气达到热平衡时，缸封闭气体的压强．34．[选修3－4](15分)(1)(5分)在双缝干涉实验中，分别用红色和绿色的激光照射同一双缝，在双缝后的屏幕上，红光的干涉条纹间距Δx1与绿光的干涉条纹间距Δx2相比，Δx1________Δx2(填“＞”、“＝”或“＜”)．若实验中红光的波长为630 nm，双缝与屏幕的距离为1.00 m，测得第1条到第6条亮条纹中心间的距离为10.5 mm，则双缝之间的距离为________mm.(2)(10分)甲、乙两列简谐横波在同一介质中分别沿x轴正向和负向传播，波速均为v＝25 cm/s.两列波在t＝0时的波形曲线如图所示．求：(ⅰ)t＝0时，介质中偏离平衡位置位移为16 cm的所有质点的x坐标；(ⅱ)从t＝0开始，介质中最早出现偏离平衡位置位移为－16 cm的质点的时间．35．[选修3－5](15分)(1)(5分)在某次光电效应实验中，得到的遏止电压U c与入射光的频率ν的关系如图所示．若该直线的斜率和截距分别为k和b，电子电荷量的绝对值为e，则普朗克常量可表示为________，所用材料的逸出功可表示为________．(2)(10分)如图，在足够长的光滑水平面上，物体A、B、C位于同一直线上，A位于B、C之间．A的质量为m，B、C的质量都为M，三者均处于静止状态．现使A以某一速度向右运动，求m和M之间应满足什么条件，才能使A只与B、C各发生一次碰撞．设物体间的碰撞都是弹性的．2015·新课标Ⅰ卷第4页2015年普通高等学校招生全国统一考试(新课标Ⅱ卷)理综物理部分本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分110分．第Ⅰ卷(选择题 共48分)2015·新课标Ⅱ卷 第1页一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分)14.如图，两平行的带电金属板水平放置．若在两板中间a 点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过a 点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A ．保持静止状态B ．向左上方做匀加速运动C ．向正下方做匀加速运动D ．向左下方做匀加速运动15.如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上，当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是( )A ．U a >U c ，金属框中无电流B ．U b >U c ，金属框中电流方向沿a ­b ­c ­aC ．U bc ＝－12Bl 2ω，金属框中无电流 D ．U bc ＝12Bl 2ω，金属框中电流方向沿a ­c ­b ­a 16.由于卫星的发射场不在赤道上，同步卫星发射后需要从转移轨道经过调整再进入地球同步轨道．当卫星在转移轨道上飞经赤道上空时，发动机点火，给卫星一附加速度，使卫星沿同步轨道运行．已知同步卫星的环绕速度约为3.1×103 m/s ，某次发射卫星飞经赤道上空时的速度为 1.55×103 m/s ，此时卫星的高度与同步轨道的高度相同，转移轨道和同步轨道的夹角为30°，如图所示，发动机给卫星的附加速度的方向和大小约为( )A ．西偏北方向，1.9×103 m/sB ．东偏南方向，1.9×103 m/sC ．西偏北方向，2.7×103 m/sD ．东偏南方向，2.7×103 m/s17.一汽车在平直公路上行驶．从某时刻开始计时，发动机的功率P 随时间t 的变化如图所示．假定汽车所受阻力的大小f 恒定不变．下列描述该汽车的速度v 随时间t 变化的图线中，可能正确的是( )18．指南针是我国古代四大发明之一．关于指南针，下列说确的是( )A ．指南针可以仅具有一个磁极B ．指南针能够指向南北，说明地球具有磁场C ．指南针的指向会受到附近铁块的干扰D ．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转19．有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k 倍．两个速率相同的电子分别在两磁场区域做圆周运动．与Ⅰ中运动的电子相比，Ⅱ中的电子( )A ．运动轨迹的半径是Ⅰ中的k 倍B ．加速度的大小是Ⅰ中的k 倍C ．做圆周运动的周期是Ⅰ中的k 倍D ．做圆周运动的角速度与Ⅰ中的相等20．在一东西向的水平直铁轨上，停放着一列已用挂钩连接好的车厢．当机车在东边拉着这列车厢以大小为a 的加速度向东行驶时，连接某两相邻车厢的挂钩P 和Q 间的拉力大小为F ；当机车在西边拉着车厢以大小为23a 的加速度向西行驶时，P 和Q 间的拉力大小仍为F .不计车厢与铁轨间的摩擦，每节车厢质量相同，则这列车厢的节数可能为( )A ．8B ．10C ．15D ．182015·新课标Ⅱ卷 第2页21.如图，滑块a 、b 的质量均为m ，a 套在固定竖直杆上，与光滑水平地面相距h ，b 放在地面上．a 、b 通过铰链用刚性轻杆连接，由静止开始运动．不计摩擦，a 、b 可视为质点，重力加速度大小为g .则( )A ．a 落地前，轻杆对b 一直做正功B ．a 落地时速度大小为 2ghC ．a 下落过程中，其加速度大小始终不大于gD ．a 落地前，当a 的机械能最小时，b 对地面的压力大小为mg第Ⅱ卷(非选择题 共62分)二、非选择题(包括必考题和选考题两部分．第22～25题为必考题，每个试题考生都必须作答．第33～35题为选考题，考生根据要求作答)(一)必考题(共4题，共47分)22．(6分)某同学用图(a)所示的实验装置测量物块与斜面之间的动摩擦因数．已知打点计时器所用电源的频率为50 Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离．(1)物块下滑时的加速度a＝________ m/s2，打C点时物块的速度v＝________ m/s；(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)．A．物块的质量B．斜面的高度C．斜面的倾角23．(9分)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍．某同学利用这一事实测量电压表的阻(半偏法)，实验室提供的器材如下：待测电压表○V(量程3 V，阻约为3 000 Ω)，电阻箱R0(最大阻值为99 999.9 Ω)，滑动变阻器R1(最大阻值100 Ω，额定电流2 A)，电源E(电动势6 V，阻不计)，开关两个，导线若干．(1)虚线框为该同学设计的测量电压表阻的电路图的一部分，将电路图补充完整．(2)根据设计的电路，写出实验步骤：________________________________________________________________________.(3)将这种方法测出的电压表阻记为R V′，与电压表阻的真实值R V相比，R V′________R V(填“>”、“＝”或“<”)，主要理由是________________________________________________________．24．(12分)如图，一质量为m、电荷量为q(q>0)的粒子在匀强电场中运动，A、B为其运动轨迹上的两点，已知该粒子在A点的速度大小为v0，方向与电场方向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°.不计重力．求A、B两点间的电势差．25．(20分)下暴雨时，有时会发生山体滑坡或泥石流等地质灾害．某地有一倾角为θ＝37°⎝⎛⎭⎪⎫sin 37°＝35的山坡C ，上面有一质量为m 的石板B ，其上下表面与斜坡平行；B 上有一碎石堆A(含有大量泥土)，A 和B 均处于静止状态，如图所示．假设某次暴雨中，A 浸透雨水后总质量也为m (可视为质量不变的滑块)，在极短时间，A 、B 间的动摩擦因数μ1减小为38，B 、C 间的动摩擦因数μ2减小为0.5，A 、B 开始运动，此时刻为计时起点；在第2 s 末，B 的上表面突然变为光滑，μ2保持不变．已知A 开始运动时，A 离B 下边缘的距离l ＝27 m ，C足够长，设最大静摩擦力等于滑动摩擦力．取重力加速度大小g ＝10 m/s 2.求：(1)在0～2 s 时间A 和B 加速度的大小；(2)A 在B 上总的运动时间．2015·新课标Ⅱ卷 第3页(二)选考题(共15分，请考生从给出的3道题中任选一题作答，如果多做，则按所做的第一题计分)33．[选修3－3](15分)(1)(5分)关于扩散现象，下列说确的是________．(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)A ．温度越高，扩散进行得越快B ．扩散现象是不同物质间的一种化学反应C ．扩散现象是由物质分子无规则运动产生的D ．扩散现象在气体、液体和固体中都能发生E ．液体中的扩散现象是由于液体的对流形成的(2)(10分)如图，一粗细均匀的U 形管竖直放置，A 侧上端封闭，B 侧上端与大气相通，下端开口处开关K 关闭；A 侧空气柱的长度为l ＝10.0 cm ，B 侧水银面比A 侧的高h ＝3.0 cm.现将开关K 打开，从U 形管中放出部分水银，当两侧水银面的高度差为h 1＝10.0 cm 时将开关K 关闭．已知大气压强p 0＝75.0 cmHg.(ⅰ)求放出部分水银后A 侧空气柱的长度．(ⅱ)此后再向B 侧注入水银，使A 、B 两侧的水银面达到同一高度，求注入的水银在管的长度．34．[选修3－4](15分)(1)(5分)如图，一束光沿半径方向射向一块半圆柱形玻璃砖，在玻璃砖底面上的入射角为θ，经折射后射出a、b两束光线．则________．(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)A．在玻璃中，a光的传播速度小于b光的传播速度B．在真空中，a光的波长小于b光的波长C．玻璃砖对a光的折射率小于对b光的折射率D．若改变光束的入射方向使θ角逐渐变大，则折射光线a首先消失E．分别用a、b光在同一个双缝干涉实验装置上做实验，a光的干涉条纹间距大于b光的干涉条纹间距(2)(10分)平衡位置位于原点O的波源发出的简谐横波在均匀介质中沿水平x轴传播，P、Q为x轴上的两个点(均位于x轴正向)，P与O的距离为35 cm，此距离介于一倍波长与二倍波长之间．已知波源自t＝0时由平衡位置开始向上振动，周期T＝1 s，振幅A＝5 cm.当波传到P点时，波源恰好处于波峰位置；此后再经过5 s，平衡位置在Q处的质点第一次处于波峰位置．求：(ⅰ)P、Q间的距离；(ⅱ)从t＝0开始到平衡位置在Q处的质点第一次处于波峰位置时，波源在振动过程过的路程．2015·新课标Ⅱ卷第4页35.[选修3－5](15分)(1)(5分)实物粒子和光都具有波粒二象性．下列事实中突出体现波动性的是________．(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)A．电子束通过双缝实验装置后可以形成干涉图样B．β射线在云室中穿过会留下清晰的径迹C．人们利用慢中子衍射来研究晶体的结构D．人们利用电子显微镜观测物质的微观结构E．光电效应实验中，光电子的最大初动能与入射光的频率有关，与入射光的强度无关(2)(10分)两滑块a、b沿水平面上同一条直线运动，并发生碰撞；碰撞后两者粘在一起运动；经过一段时间后，从光滑路段进入粗糙路段．两者的位置x随时间t变化的图像如图所示．求：(ⅰ)滑块a、b的质量之比；(ⅱ)整个运动过程中，两滑块克服摩擦力做的功与因碰撞而损失的机械能之比．2015年普通高等学校招生全国统一考试(卷)理综物理部分2015·卷第1页本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分110分．第Ⅰ卷(选择题共42分)一、选择题(本题共7小题，每小题6分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对得6分，选对但不全的得3分，有选错的得0分)14.距地面高5 m的水平直轨道上A、B两点相距2 m，在B点用细线悬挂一小球，离地高度为h，如图．小车始终以4 m/s的速度沿轨道匀速运动，经过A点时将随车携带的小球由轨道高度自由卸下，小车运动至B点时细线被轧断，最后两球同时落地．不计空气阻力，取重力加速度的大小g＝10 m/s2.可求得h等于( )A．1.25 m B．2.25 mC．3.75 m D．4.75 m15．如图，拉格朗日点L1位于地球和月球连线上，处在该点的物体在地球和月球引力的共同作用下，可与月球一起以相同的周期绕地球运动．据此，科学家设想在拉格朗日点L1建立空间站，使其与月球同周期绕地球运动．以a1、a2分别表示该空间站和月球向心加速度的大小，a3表示地球同步卫星向心加速度的大小．以下判断正确的是( )A．a2>a3>a1 B．a2>a1>a3C．a3>a1>a2 D．a3>a2>a116.如图，滑块A置于水平地面上，滑块B在一水平力作用下紧靠滑块A(A、B接触面竖直)，此时A恰好不滑动，B刚好不下滑．已知A与B间的动摩擦因数为μ1，A与地面间的动摩擦因数为μ2，最大静摩擦力等于滑动摩擦力．A与B的质量之比为( )A.1μ1μ2B.1－μ1μ2μ1μ2C.1＋μ1μ2μ1μ2D.2＋μ1μ2μ1μ217.如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说确的是( ) A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动18.直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图．M、N两点各固定一负点电荷，一电量为Q的正点电荷置于O点时，G点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G点，则H点处场强的大小和方向分别为( )A.3kQ4a2，沿y轴正向 B.3kQ4a2，沿y轴负向C.5kQ4a2，沿y轴正向 D.5kQ4a2，沿y轴负向19.如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定圆环a端电势高于b端时，a、b间的电压u ab为正，下列u ab－t图像可能正确的是( )20.如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示．t＝0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，0～T3时间微粒匀速运动，T时刻微粒恰好经金属板边缘飞出．微粒运动过程中未与金属板接触．重力加速度的大小为g .关于微粒在0～T 时间运动的描述，正确的是( )A ．末速度大小为2v 0B ．末速度沿水平方向C ．重力势能减少了12mgd D ．克服电场力做功为mgd 2015·卷 第2页第Ⅱ卷(非选择题 共68分)二、非选择题(其中第21～24题为必做部分，第37～39题为选做部分)【必做部分】(56分)21.(10分)某同学通过下述实验验证力的平行四边形定则．实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向．②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O 1、O 2，记录弹簧秤的示数F ，测量并记录O 1、O 2间的距离(即橡皮筋的长度l )．每次将弹簧秤示数改变0.50 N ，测出所对应的l ，部分数据如下表所示：F /(N) 0 0.50 1.00 1.50 2.00 2.50l /(cm) l 0 10.97 12.02 13.00 13.98 15.05③找出②中F ＝2.50 N 时橡皮筋两端的位置，重新标记为O 、O ′，橡皮筋的拉力记为F OO ′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O 点，将两笔尖的位置标记为A 、B ，橡皮筋OA 段的拉力记为F OA ，OB 段的拉力记为F OB .完成下列作图和填空：(1)利用表中数据在给出的坐标纸上画出F －l 图线，根据图线求得l 0＝________cm.(2)测得OA ＝6.00 cm ，OB ＝7.60 cm ，则F OA 的大小为________N.(3)根据给出的标度，在图中上作出F OA 和F OB 的合力F ′的图示．。

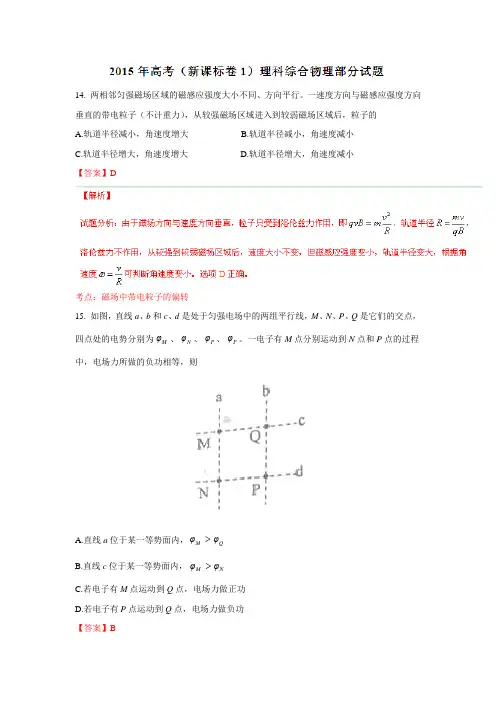

14. 两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的 A.轨道半径减小，角速度增大 B.轨道半径减小，角速度减小 C.轨道半径增大，角速度增大 D.轨道半径增大，角速度减小 【答案】D考点：磁场中带电粒子的偏转15. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为、、、。

一电子有M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A.直线a 位于某一等势面内，B.直线c 位于某一等势面内，C.若电子有M 点运动到Q 点，电场力做正功D.若电子有P 点运动到Q 点，电场力做负功 【答案】BM φN φP φPφQ M φφ>N M φφ>【解析】试题分析：电子带负电荷，从M 到N 和P 做功相等，说明电势差相等，即N 和P 的电势相等，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，从M 到N ，电场力对负电荷做负功，说明MQ 为高电势，NP 为低电势。

所以直线c 位于某一等势线内，但是，选项A 错，B 对。

若电子从M 点运动到Q 点，初末位置电势相等，电场力不做功，选项C 错。

电子作为负电荷从P 到Q 即从低电势到高电势，电场力做正功，电势能减少，选项D 错。

考点：静电场16. 一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为，原、副线圈回路中电阻消耗的功率的比值为k ，则A. B. C. D.【答案】A 【解析】试题分析：原副线圈电压比等于匝数比，根据副线圈负载电阻的电压，可知副线圈电压为，原线圈电压为，副线圈电流，原副线圈电流与匝数成反比，所以原线圈电流，那么原线圈输入电压，整理可得；原副线圈电阻消耗的功率根据，电阻相等，电流为1:3，可得功率比为1:9，，对照选项A对。
