九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．①浓硫酸敞口放置一段时间B．②表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．③常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液D．④表示将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应【来源】江苏省南京市玄武区南京外国语学校2018-2019学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、因为浓硫酸有强吸水性，敞口放置一段时间，溶液中溶剂增多，溶液变稀，溶质质量分数变小，与曲线图不相符，不符合题意；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液，溶液中的氯离子会与银离子作用形成不溶于酸的氯化银沉淀，所以沉淀曲线是从0点开始，与曲线图不相符，不符合题意；C、常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液，氢氧化钠先与硫酸反应，溶液中酸性减弱，pH增大，硫酸反应完时，溶液的pH等于7，氢氧化钠再与硫酸铜反应，该过程中溶液的pH无变化，当硫酸铜完全反应后，继续滴加氢氧化钠时，溶液中的氢氧化钠过量，溶液呈碱性，pH升高，与曲线图相符，符合题意；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应，块状的大理石与盐酸接触面积较小，反应较慢，粉末状的大理石与盐酸接触面积较大，反应较快，但两者生成的二氧化碳气体质量应该一样多，与曲线图不相符，不符合题意。

故选C。

2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中化合价均为+2价）。

下列说法中不正确的是（）A．生成氢气的质量：甲>乙>丙B．相对原子质量：乙>丙>甲C．金属活动性：乙>甲>丙D．消耗硫酸的质量：甲>乙>丙【答案】B【解析】【分析】A、根据图象分析生成氢气的质量；B、根据甲、乙、丙在生成物中化合价均为+2价可知一定质量的金属完全反应产生氢气的质量与金属的相对原子质量成反比分析；C、根据相同时间内产生氢气较多（即反应剧烈）的金属活动性较强，结合产生氢气的关系图判断三种金属活动性；D、根据质量守恒定律定律可知，生成氢气的质量取决于消耗的硫酸的质量。

【详解】A、根据图像可知，生成氢气的质量：甲＞乙＞丙，该选项说法正确；B、等质量甲、乙、丙三种金属粉末与足量稀硫酸反应，甲、乙、丙在生成物中化合价均为+2价，则相对原子质量越大，产生氢气质量越小，根据生成氢气质量：甲＞乙＞丙，则相对原子质量：丙＞乙＞甲，该选项说法不正确；C、根据反应生成H2的质量与反应时间的关系图所示，当三种金属都在发生反应时，相同时间内乙放出氢气的质量大于甲、大于丙，可判断三种金属活动性顺序是乙＞甲＞丙，该选项说法正确；D、金属与酸的反应生成氢气时，氢气来源于酸中的氢元素，所以生成的氢气与消耗的酸的多少顺序一致，消耗硫酸的质量：甲＞乙＞丙，该选项说法正确。

故选：B。

【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。

2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。

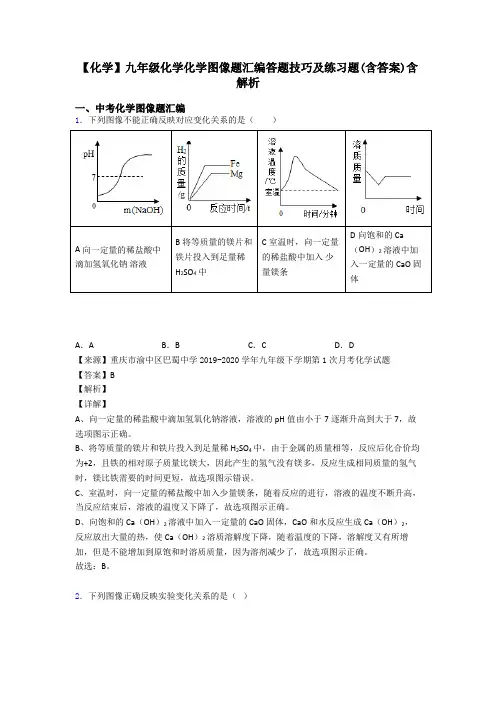

【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。

B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。

C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。

D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。

故选：B。

2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。

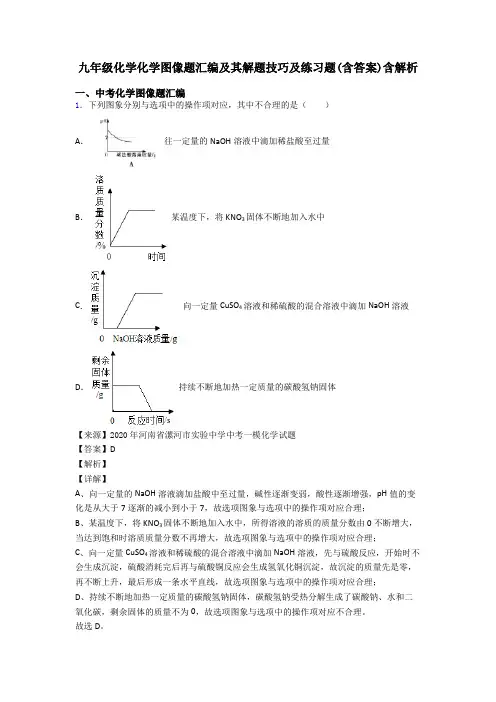

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。

下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。

【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。

（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

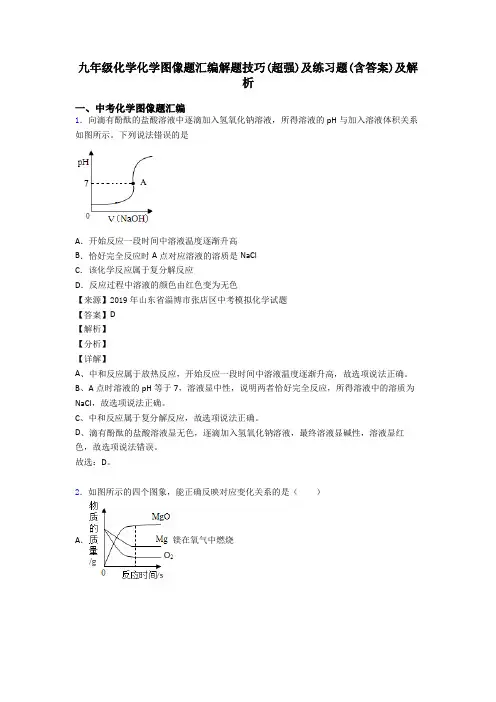

九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。

下列说法错误的是A．开始反应一段时间中溶液温度逐渐升高B．恰好完全反应时A点对应溶液的溶质是NaClC．该化学反应属于复分解反应D．反应过程中溶液的颜色由红色变为无色【来源】2019年山东省淄博市张店区中考模拟化学试题【答案】D【解析】【分析】【详解】A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。

B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。

C、中和反应属于复分解反应，故选项说法正确。

D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。

故选：D。

2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

3．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。

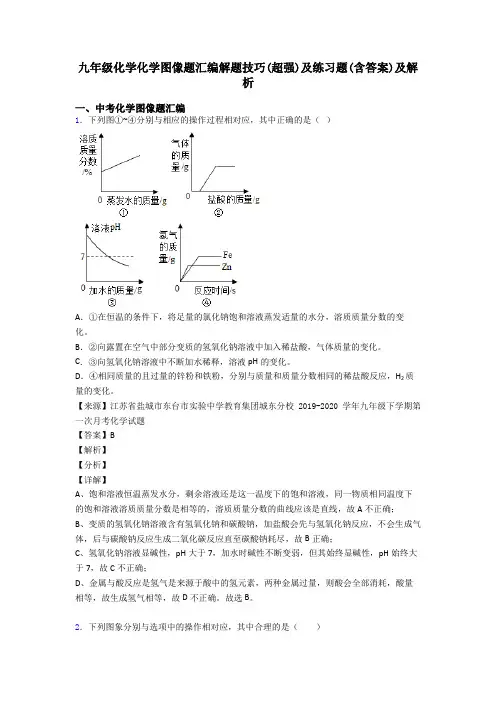

九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。

B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。

C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。

D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。

【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。

故选B。

2．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

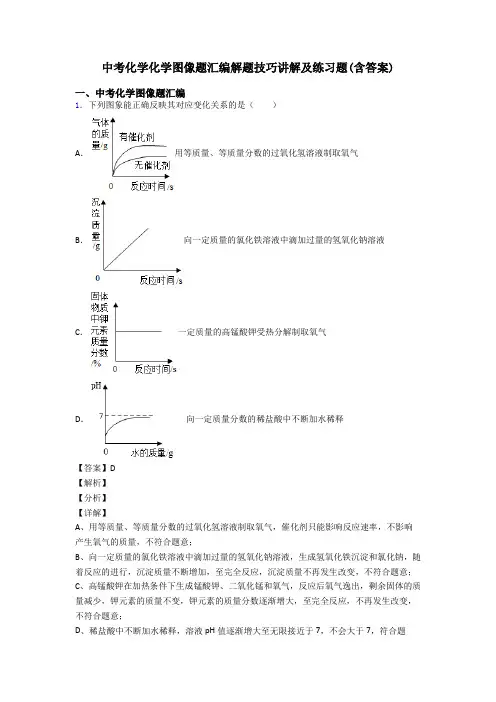

中考化学化学图像题汇编解题技巧讲解及练习题(含答案)一、中考化学图像题汇编1．下列图象能正确反映其对应变化关系的是（）A．用等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液C．一定质量的高锰酸钾受热分解制取氧气D．向一定质量分数的稀盐酸中不断加水稀释【答案】D【解析】【分析】【详解】A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。

故选D。

2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。

（化学）九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。

故选：B。

3．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。

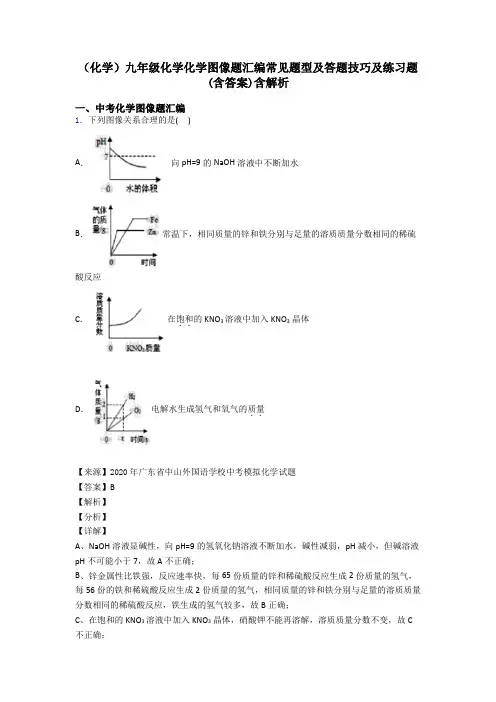

（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像关系合理的是( )A．向pH=9的NaOH溶液中不断加水B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C．在饱和．．的KNO3溶液中加入KNO3晶体D．电解水生成氢气和氧气的质量．．【来源】2020年广东省中山外国语学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、NaOH溶液显碱性，向pH=9的氢氧化钠溶液不断加水，碱性减弱，pH减小，但碱溶液pH不可能小于7，故A不正确；B、锌金属性比铁强，反应速率快，每65份质量的锌和稀硫酸反应生成2份质量的氢气，每56份的铁和稀硫酸反应生成2份质量的氢气，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，铁生成的氢气较多，故B正确；C、在饱和的KNO3溶液中加入KNO3晶体，硝酸钾不能再溶解，溶质质量分数不变，故C 不正确；D、电解水生成氢气和氧气的体积比为2:1，图像的纵坐标应该是气体体积，故D不正确。

故选B。

2．下列图像能正确反映对应变化关系的是A．向一定量的稀硫酸溶液中滴加氢氧化钠至过量B．向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液C．将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中D．在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌【答案】D【解析】【分析】【详解】A、分析图象，起点pH大于7，溶液显碱性，该图象表示的是向一定量的氢氧化钠溶液滴加稀硫酸至过量，不符合题意；B、向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液，硫酸镁与氢氧化钡反应生成硫酸钡和氢氧化镁，因为硫酸钡是不溶于酸的白色沉淀，所以一滴加氢氧化钡溶液时就有白色沉淀产生，曲线的起点坐标应该是（0，0），与图中曲线不相符，不符合题意；C、将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中，则盐酸都完全反应，根据质量守恒定律，相同的盐酸所含的氢元素的质量相同，则产生的氢气质量相等，图中两曲线的高度应该一样，与图中曲线不相符，不符合题意；D、在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌。

九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．X、Y、Z三种不含结晶水的固体物质的溶解度曲线如图,下列说法不正确（）A．Y中含有少量X，用海水晒盐的原理提纯YB．3t℃时，X、Y的饱和溶液降温到2t℃，析出晶体较多的是XC．t2℃时，X与Y的溶解度相等D．1t℃时，三种物质饱和溶液升温到2t℃，溶液中溶质质量分数的大小是Y>X>Z【答案】B【解析】【详解】A、Y物质的溶解度受温度变化影响较小，所以Y中含有少量X，用海水晒盐的原理提纯Y，故正确；B、t3℃时，X、Y的饱和溶液降温到t2℃，饱和溶液的质量不能确定，析出晶体的质量不能确定，故错误；C．t2℃时，X与Y的溶解度相等，故正确；D．t1℃时，Y物质的溶解度最大，X、Z物质的溶解度相等，升高温度，X、Y物质的溶解度增大，Z物质的溶解度减小，应该按照t2℃时的溶解度计算，所以三种物质的饱和溶液升温到t2℃，溶液中溶质质量分数的大小是Y＞X＞Z，故正确。

故选：B。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

2．图像能直观表达各种数据与量的关系，下图为某实验小组绘制的关于向硫酸与硫酸铜混合溶液中加入氢氧化钠溶液的变化过程的有关图像，横坐标为时间。

下列说法正确的是A．纵坐标为反应中生成沉淀的质量B．纵坐标为反应体系中水的质量C．A-B段表示稀硫酸和氢氧化钠在反应D．O-A、A-B、B-C段硫酸钠的质量经过了不变、变大、不变三个过程【答案】A【解析】【分析】硫酸和氢氧化钠反应的方程式为：H2SO4+2NaOH=Na2SO4+2H2O。

硫酸铜和氢氧化钠反应的方程式为：CuSO4+2NaOH=Cu(OH)↓+Na2SO4。

（化学）初三化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图象能正确反映对应变化关系的是（）A．加热氯酸钠和二氧化锰的混合物制氧气B．电解水C．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水D．服用胃舒平（主要成分是Al（OH）3）治疗胃酸过多，胃液pH的变化【来源】2019年江西省赣州市瑞金市中考一模化学试题【答案】C【解析】【分析】【详解】A、加热氯酸钠和二氧化锰的混合物制氧气，二氧化锰作催化剂，反应前后质量不变，但随着反应的进行，剩余固体的质量逐渐减少，二氧化锰的质量分数逐渐增大，至完全反应不再发生改变，故选项错误。

B、通电分解水，生成氢气和氧气的体积（而不是质量）之比为2：1，故选项错误。

C、氢氧化钠和加入的氢氧化钙不反应，碳酸钠和氢氧化钙反应生成沉淀碳酸钙，随氢氧化钙的加入逐渐增加，直到碳酸钠完全反应，沉淀量不再变化，故选项正确。

D、盐酸和氢氧化铝反应生成氯化铝和水，因此pH值会有所增大，但是胃必须是酸性环境，所以最后pH仍然小于7，故选项错误。

故选：C。

2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。

所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。

A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。

完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。

B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。

过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。

但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。

九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．如图是甲、乙、丙三种固体物质的溶解度曲线。

下列说法正确的是()A．20°C时，甲和丙的溶解度相等B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲D．将三种物质的饱和溶液从50 °C降温至20 °C ，所得溶液溶质质量分数的大小关系是：乙>甲=丙【答案】A【解析】【详解】A、由图可知，20°C时，甲和丙的溶解度相等，A正确；B、50 °C时，将30 g甲物质加入到50 g水中不断搅拌，根据甲物质的溶解度曲线可知，50°C时，50g水中仅能溶解25g甲物质，形成溶液的质量为50g+25g=75g， B错误；C、甲物质的溶解度随温度的升高而增大，丙物质的溶解度随温度的升高而减小，甲中混有少量丙时，可通过降温结晶或冷却热饱和溶液的方法提纯甲，C错误；D、当温度从50°C降至20°C时，甲、乙两种物质的溶解度均随温度的降低而减小，分别得到20°C时甲、乙的饱和溶液，而丙的溶解度随温度的降低而增大，则丙的饱和溶液降温后，变为不饱和溶液，其溶质质量分数未发生变化，仍等于50°C时丙物质的饱和溶液的溶质质量分数，20° C时乙的溶解度大于甲的溶解度，且大于50°C时丙的溶解度，因此降温后，所得溶液溶质质量分数的大小关系是乙>甲>丙，D错误。

故选：A。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。

已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。

至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。

符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。

故选A。

【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。

2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。

（化学）九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像与对应操作相符的是（）A．常温下向 pH=13 的氢氧化钾溶液中不断加水B．某温度下向一定质量的氯化钠饱和溶液中不断加水C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量D．向一定质量的稀盐酸中加入铁粉至过量【来源】2018年甘肃省兰州市中考模拟化学试题【答案】C【解析】【分析】【详解】A、氢氧化钾为碱性，溶液pH大于7，加入水无限稀释接近于水，但是始终为碱性溶液，pH不会低于7，选项A错误；B、氯化钠饱和溶液加入水，溶剂质量增加，溶质质量不变，所以溶质质量分数减小，水继续添加，氯化钠质量分数继续减小，但是始终含有氯化钠溶质，溶质质量分数不能为零，选项B错误；C、氢氧化钠加入盐酸与氯化铁的混合溶液中，氢氧化钠先与盐酸反应，所以刚开始时，没有沉淀生成，当加入氢氧化钠将盐酸全部消耗完毕后，氢氧化钠与氯化铁反应生成氢氧化铁沉淀，随着加入的量增多，沉淀质量增加，但是氯化铁质量一定，所以最终生成氢氧化铁质量一定，当全部反应完毕，沉淀质量不再增加，选项C正确；D、盐酸的质量一定，刚加入铁粉，发生反应生成氢气，随着加入量的增大，氢气质量增加，但是当盐酸被全部消耗完毕后，则气体不再生成，氢气质量不再增加，选项D错误。

故选C。

【点睛】酸性溶液无限稀释，最终溶液pH无限接近于7，但是始终小于7；碱性溶液无限稀释，最终溶液pH无限接近于7，但是始终大于7。

2．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。

如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。

下列实验与图像对应关系合理的是甲乙yA稀盐酸氧化铜溶液的质量B水氢氧化钠溶液的质量C饱和石灰水生石灰溶质的质量D硝酸银溶液铜粉溶质的质量A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。

【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．图所示的四个图象，分别对应四种过程，其中正确的是( )A．加热氯酸钾和二氧化锰的混合物B．恒温下，往一定量的 KNO3不饱和溶液中加入 KNO3 固体C．在等质量的镁、铁里分别加入足量的稀硫酸D．浓硫酸长久露置在空气中【答案】C【解析】【分析】【详解】A、氯酸钾在加热条件下生成氯化钾和氧气，二氧化锰是催化剂，锰元素质量不变，反应后固体质量减少，固体中锰元素质量分数变大，故错误；B、向接近饱和的硝酸钾溶液中不断加入硝酸钾固体，硝酸钾会溶解，溶质质量分数变大，当溶液饱和后，溶质质量分数不变，但开始溶质质量分数不为零，故错误；C、镁的相对原子质量比铁小，金属活动性比铁强，因此反应速率比铁大，每24份质量的镁产生2份质量的氢气，镁56份质量的铁产生2份质量的氢气，因此镁产生的氢气比铁多，故正确；D、浓硫酸长久露置在空气中，浓硫酸吸水，溶质质量分数逐渐变小，但不会变为0，故错误。

故选：C。

【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。

2．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

（化学）九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．25°C时，向25.0mL质量分数为30%的盐酸中滴加氢氧化钠溶液，溶液的pH与所加氢氧化钠溶液的体积如图所示。

下列说法正确的是A．a点所示的溶液中含有的溶质是NaOH和NaClB．b点所示的溶液能使紫色石蕊溶液变红C．所用氢氧化钠溶液的质量分数一定为30%D．a、b、c所示的溶液中都含有Na+、Cl-【来源】2019年山东省潍坊市安丘市中考二模化学试题【答案】D【解析】【详解】A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。

故选D。

2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。

电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。

（化学）九年级化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C。

2．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

初三化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。

其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【来源】2019年陕西省西安市碑林区铁一中中考一模化学试题【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。

【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。

故选D 。

2．下列四个图象能正确反映对应变化关系的是（ ）A．用酒精灯加热一定量KMnO4固体B．向一定量澄清石灰水中加入Na2CO3溶液C．电解水D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液【答案】D【解析】【分析】【详解】A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。
