IP视频流处理系统技术方案.

IPTV主要技术及解决方案引言概述：IPTV（Internet Protocol Television）是一种基于IP网络的数字电视传输技术，它通过将电视信号转换为IP数据进行传输，使用户能够通过互联网接收和观看电视节目。

本文将详细介绍IPTV的主要技术及解决方案。

一、IPTV的主要技术1.1 IP协议IPTV的核心技术是使用IP协议进行数据传输。

IP协议是一种互联网通信协议，它通过将数据包分割成小块，并在网络中进行传输和重新组装，实现了高效的数据传输和分发。

在IPTV中，IP协议被用于将电视信号转换为数据包并进行传输。

1.2 流媒体传输流媒体传输是IPTV的另一个重要技术。

它通过将视频和音频数据分割成小的数据包，并实时传输到用户设备上进行播放。

流媒体传输具有较低的延迟和高的可靠性，能够在网络环境不稳定的情况下提供流畅的观看体验。

1.3 多播技术为了实现大规模的视频分发，IPTV采用了多播技术。

多播技术允许一台服务器同时向多个用户发送相同的数据流，减少了网络带宽的占用，并提高了视频分发的效率。

通过多播技术，IPTV可以实现高质量的视频服务，满足大规模用户的需求。

二、IPTV的解决方案2.1 CDN（内容分发网络）CDN是一种用于加速内容分发的解决方案，它通过将内容分发到离用户最近的服务器上，减少了数据传输的距离和延迟。

在IPTV中，CDN可以用来提供高质量的视频服务，确保用户能够流畅地观看电视节目。

2.2 DRM（数字版权管理）为了保护内容提供商的权益，IPTV采用了数字版权管理技术。

DRM技术可以对视频内容进行加密和解密，只有经过授权的用户才能解密并观看内容。

通过DRM技术，IPTV能够有效地防止盗版和非法传播。

2.3 交互式电视与传统的电视节目不同，IPTV还支持交互式电视功能。

用户可以通过遥控器或其他交互设备与电视节目进行互动，例如点播、回放、订购等。

交互式电视为用户提供了更加个性化和丰富的观看体验。

体育馆电子视频监控网络系统技术建议书一、体育场馆风险等级的划分不同规模和不同用途的体育场馆的防范风险是不一样的。

按照国家强制性标准GB50348—2004《安全防范工程技术规范》中第四章“高风险对象的安全防范工程设计”对单位风险的划分，由高到低可分为三个级别：一级风险，二级风险，三级风险。

在对体育场馆的安全风险划分中也采用了这一划分方法由下面可简明地表述风险单位的划分原则：风险等级-—体育场馆备注1.一级风险单位能容纳观众六万人以上（含六万人）的体育场；能容纳观众六千以上（含六千人）的体育馆;能容纳观众三千人以上（含三千人)的游泳馆。

指具备左列条件之一,在举办国家级或亚运会、奥运会、世界单项体育比赛及相应活动时；或举办危险程度很大的体育比赛时。

2。

二级风险单位能容纳观众二万人以上（含二万人）不足六万人的体育场；能容纳观众三千人以上（含三千人）不足六千人的体育馆；能容纳观众一千五百人以上(含一千五百人)不足三千人的游泳馆。

指具备左列条件之一,在举办省、直辖市级体育比赛或全国性、国际单项体育比赛及相应活动时；或举办危险程度较大的体育比赛时。

3.三级风险单位容纳观众二万人以下的体育场；容纳观众三千人以下的体育馆；容纳观众一千五百人以下的游泳馆。

指具备左列条件之一，在举办县、市级地方性、群众性运动会或相应活动时；或举办有一定危险程度的体育比赛时。

二、部位目标风险在一个风险单位中,不同的部位有着不同的风险;而在同一个风险部位中，不同的目标其风险也有不同.所以在风险单位划定后，还应确定部位（目标）的风险.对体育场馆的要害部位（目标）、重点部位(目标）、一般部位(目标）也分别划为一级风险部位(目标)、二级风险部位（目标）、三级风险部位（目标)。

大体可作如下的考虑：主席台（要人）、贵宾室（要人）、通讯系统用房、裁判员区、运动员区、竞赛管理区、新闻媒体区、供电设备（变配电机房、发电机房）、信息处理设备、封闭式体育馆的主进风口、安保指挥系统用房、监控系统用房、隔离用房、奖牌仓库、枪械仓库、财务室等等要害部位可划为一级风险部位。

IPTV主要技术及解决方案IPTV（Internet Protocol Television）是一种通过互联网传输电视节目的技术，它利用IP协议传输音视频信号，使用户能够通过互联网观看电视节目。

本文将详细介绍IPTV的主要技术和解决方案。

一、IPTV的主要技术1. IP传输技术IP传输技术是IPTV的核心技术之一。

它使用Internet协议（IP）在网络上传输音视频流，通过将音视频数据分割成小的数据包，并通过网络传输，最终在接收端重新组装成完整的音视频信号。

IP传输技术的优点是灵活性强，适用于各种网络环境，能够提供高质量的音视频传输。

2. 压缩编码技术压缩编码技术是IPTV中非常重要的一项技术，它能够将音视频信号进行压缩，从而减少传输所需的带宽。

常用的压缩编码技术包括MPEG-2、H.264和H.265等。

这些技术能够在保证较高的视频质量的同时，降低传输的带宽要求，提高用户观看体验。

3. 流媒体传输技术流媒体传输技术是IPTV中实现实时传输的关键技术。

它将音视频信号分割成小的数据包，并通过网络实时传输。

流媒体传输技术能够根据网络状况自适应调整传输速率，确保音视频信号的实时性和稳定性。

常用的流媒体传输技术包括RTSP （Real-Time Streaming Protocol）和RTMP（Real-Time Messaging Protocol）等。

4. 数字版权管理技术数字版权管理技术是保护IPTV内容版权的重要手段。

它通过加密、授权和访问控制等方式，确保只有经过授权的用户才能观看受保护的内容。

数字版权管理技术能够有效防止盗版和非法传播，保护内容提供商的权益。

二、IPTV的解决方案1. 网络基础设施建立稳定可靠的网络基础设施是实施IPTV解决方案的首要任务。

需要确保网络带宽充足，网络延迟低，并具备良好的网络覆盖能力。

可以采用光纤、千兆以太网等高速网络技术，提供足够的带宽和稳定的传输环境。

2. 服务器和存储系统为了实现大规模的IPTV服务，需要建立强大的服务器和存储系统。

IPv4/IPv6网络视频会议业务系统技术要求与测试方法1 范围本文件规定了基于IPv4和IPv6混合组网环境下网络视频会议系统的业务描述、体系架构、功能模块划分、通信协议、媒体编码、网络管理、服务质量、安全和承载网要求。

本文件适用于基于IPv4和IPv6混合组网环境下的网络视频会议系统的设计、建设、运营和设备制造。

本文件也可作为专用网络相关系统的设计和参考。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 17975.1—2010 信息技术运动图像及其伴音信号的通用编码第1部分：系统GB/T 17975.2—2000 信息技术运动图像及其伴音信号的通用编码第2部分：视频GB/T 20090.1—2012 信息技术先进音视频编码第1部分:系统GB/T 20090.2—2013 信息技术先进音视频编码第2部分：视频GB/T 28181-2011 安全防范视频监控联网系统信息传输、交换、控制技术要求3 术语和定义下列术语和定义适用于本文件。

3.1网络视频会议系统 network video conference system通过卫星网络、互联网、移动或固定通信网，专用分组网络实现两个或两个以上不同地方的个人或群体，通过传输线路及多媒体设备，将声音、影像及文件资料互传，实现即时互动的沟通，以实现会议服务的系统总称。

4 缩略语下列缩略语适用于本文件。

IP：网际互连协议（Internet Protocol）IPv4：第四版互联网协议（Internet Protocol version 4）IPv6：第六版因特网协议（Internet Protocol version 6）RTP:实时传输协议（Real-time Transport Protocol）RTCP:实时传输控制协议（Real Time Control Protocol）RTMP:实时传输控制协议（Real Time Message Protocol）RTSP：实时流传输协议（Real Time Streaming Protocol）SRTP：安全实时传输协议(Secure Real-time Transport Protocol)SIP：会话初始协议（Session initialization Protocol）TLS：安全传输层协议（Transport Layer Security）ICMP：Internet控制报文协议（Internet Control Message Protocol）HTTPS :安全超文本传输协议(Secure Hypertext Transfer Protocol)PPPoE：以太网点对点协议（Point-to-Point Protocol Over Ethernet）PPPoEv6：以太网点对点协议（Point-to-Point Protocol Over Ethernet）DHCP：动态主机配置协议（Dynamic Host Configuration Protocol）DHCPv6：动态主机配置协议版本6（Dynamic Host Configuration Protocol version 6）SLAAC：无状态地址自动配置（Stateless address autoconfiguration）MCU：多点控制单元（Multi Control Unit）CDN：内容分发网络（Content Delivery Network）DNS：域名服务器（Domain Name System）PSTN：公共交换电话网络( Public Switched Telephone Network )PLMN：公共陆地移动网（Public Land Mobile Network）SVC：可扩展视频编码（Scalable Video Coding）SDP：状态码(Status Code)VOLTE：长期演进语音承载（V oice over Long-Term Evolution）AES：高级加密标准（Advanced Encryption Standard）5 体系架构描述5.1 功能层描述图1 网络视频会议系统功能层分布网络视频会议系统功能可以分为管理层、控制层和媒体层，各功能层包含的模块如图1所示。

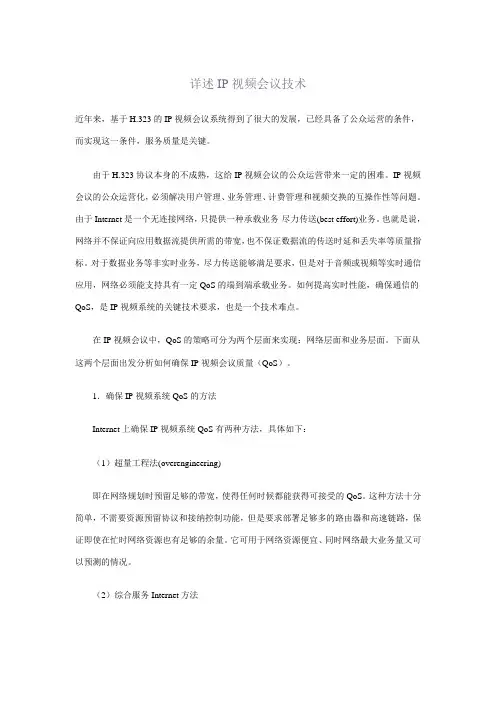

详述IP视频会议技术近年来，基于H.323的IP视频会议系统得到了很大的发展，已经具备了公众运营的条件，而实现这一条件，服务质量是关键。

由于H.323协议本身的不成熟，这给IP视频会议的公众运营带来一定的困难。

IP视频会议的公众运营化，必须解决用户管理、业务管理、计费管理和视频交换的互操作性等问题。

由于Internet是一个无连接网络，只提供一种承载业务-尽力传送(best effort)业务。

也就是说，网络并不保证向应用数据流提供所需的带宽，也不保证数据流的传送时延和丢失率等质量指标。

对于数据业务等非实时业务，尽力传送能够满足要求，但是对于音频或视频等实时通信应用，网络必须能支持具有一定QoS的端到端承载业务。

如何提高实时性能，确保通信的QoS，是IP视频系统的关键技术要求，也是一个技术难点。

在IP视频会议中，QoS的策略可分为两个层面来实现：网络层面和业务层面。

下面从这两个层面出发分析如何确保IP视频会议质量（QoS）。

1．确保IP视频系统QoS的方法Internet上确保IP视频系统QoS有两种方法，具体如下：（1）超量工程法(overengineering)即在网络规划时预留足够的带宽，使得任何时候都能获得可接受的QoS。

这种方法十分简单，不需要资源预留协议和接纳控制功能，但是要求部署足够多的路由器和高速链路，保证即使在忙时网络资源也有足够的余量。

它可用于网络资源便宜、同时网络最大业务量又可以预测的情况。

（2）综合服务Internet方法由IETF综合服务(IntServ)工作组定义。

它需定义呼叫接纳控制功能资源预留协议，如RSVP。

利用RSVP消息，端点应用程序可以提出数据传送全程必须保留的网络资源（如带宽、缓冲区大小等），同时也确定了沿途各路由器的传输调度策略，藉此，可以对每个数据流的QoS依次进行控制。

2. 网络设计上对QoS的保证(1)网络结构城域IP网络通常由核心层、汇接层和接入层组成，汇接层的各节点通过高速链路连接到核心层。

ipc相机流媒体服务方案IPC相机（Internet Protocol Camera）是一种利用IP网络实现视频传输和监控的摄像机。

与传统的摄像机相比，IPC 相机具有以下优势：高图像质量、远程访问、集成智能功能、易于安装和管理等。

对于IPC相机的流媒体服务方案，可以考虑以下要素：1. 硬件设备选择与部署：- 选择高性能的IPC相机设备，支持高清图像传输和低延迟访问。

- 考虑相机的安装位置和角度，以获得最佳的监控效果。

2. 网络规划与配置：- 设计合理的网络拓扑结构，保证IPC相机与流媒体服务器之间的可靠连接。

- 考虑网络带宽和流量，保证视频流的稳定传输。

3. 流媒体服务器搭建：- 利用流媒体服务器软件（如FFmpeg、VLC等）搭建视频流传输服务，支持实时的视频流推送和接收。

- 配置服务器的存储空间，以保存录像和监控数据。

4. 数据传输与安全：- 采用常用的视频编码标准（如H.264）进行视频压缩和传输，以减少带宽占用。

- 添加加密机制，保证视频传输的安全性，防止数据被窃取或篡改。

5. 远程访问与管理：- 提供远程访问平台，支持用户通过云端服务或手机应用实时查看视频流，并进行必要的控制操作。

- 实现监控设备的远程管理，包括升级固件、配置参数等。

6. 视频数据存储与分析：- 考虑视频数据的存储需求，定期备份视频数据，以防止丢失。

- 利用智能算法对视频数据进行分析，实现视频内容分析、行为识别等功能，提高监控的智能化程度。

7. 报警与事件处理：- 设计报警机制，监测异常情况（如移动物体、声音等），及时发送报警通知给相关人员。

- 配置智能化规则，以实现自动化的事件处理，如根据特定规则触发自动录像、通知警察等。

8. 视频监控系统的扩展：- 根据实际需求，可以考虑扩展多个IPC相机，形成一个分布式的视频监控系统，并实现视频数据的集中管理。

总之，IPC相机流媒体服务方案需要综合考虑硬件设备、网络配置、流媒体服务器、数据传输与安全、远程访问与管理、视频数据存储与分析、报警与事件处理等多个方面。

《IP网络音视频监控系统解决方案》xx年xx月xx日•引言•IP网络音视频监控系统概述•IP网络音视频监控系统核心技术•IP网络音视频监控系统实际应用目•IP网络音视频监控系统未来发展•IP网络音视频监控系统建设方案建议录01引言随着社会的不断发展，安防监控系统在各个领域的应用越来越广泛，如企业、学校、医院等。

IP网络音视频监控系统的出现，使得监控系统的性能得到了极大的提升，具有更高的清晰度和更灵活的安装维护特点。

背景与意义本系统可广泛应用于安防监控、视频会议、高清直播等领域。

可满足不同行业、不同规模的建筑物、公共场所等区域的监控需求。

系统应用范围系统架构设计可支持多种存储方式，如NAS存储、IPSAN存储等。

支持多级用户权限管理，可实现多级联动报警机制。

采用IP网络高清摄像机和NVR （网络硬盘录像机）组成系统核心设备。

02IP网络音视频监控系统概述定义：IP网络音视频监控系统是一种基于IP网络实现的音视频数据采集、传输、存储和管理的综合性监控解决方案特点灵活性强：可灵活扩展监控点位和监控范围，支持多级联网监控和管理。

高清画质：采用高清摄像头和先进的音视频压缩算法，提供清晰、流畅的音视频效果。

网络适应性：适应各种IP网络环境，支持TCP/IP、UDP 等网络协议，可实现跨地域的远程监控。

系统集成性：可与安防、消防等其他系统进行集成，实现统一的智能化管理。

IP网络音视频监控系统的定义与特点组成：IP网络音视频监控系统一般由音视频采集设备、数据传输网络、数据存储和管理设备以及客户端显示和操作设备组成。

功能音视频采集：通过摄像头等设备采集现场的音视频数据。

数据传输：将采集到的音视频数据通过网络传输到存储和管理设备。

数据存储和管理：将传输过来的音视频数据进行存储和管理，方便用户进行检索和回放。

客户端显示和操作：在客户端设备上显示音视频数据并进行操作，例如云台控制、镜头变焦等。

IP网络音视频监控系统的组成与功能IP网络音视频监控系统的优势与不足•优势•灵活性强：如前所述，IP网络音视频监控系统可灵活扩展监控点位和监控范围，满足不同场所的监控需求。

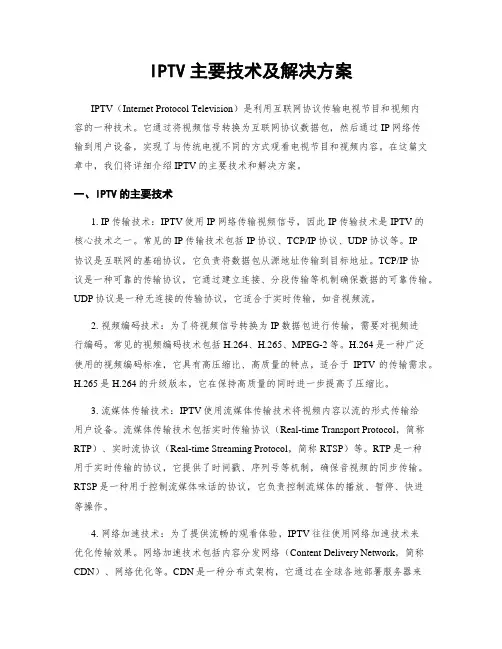

IPTV主要技术及解决方案IPTV（Internet Protocol Television）是利用互联网协议传输电视节目和视频内容的一种技术。

它通过将视频信号转换为互联网协议数据包，然后通过IP网络传输到用户设备，实现了与传统电视不同的方式观看电视节目和视频内容。

在这篇文章中，我们将详细介绍IPTV的主要技术和解决方案。

一、IPTV的主要技术1. IP传输技术：IPTV使用IP网络传输视频信号，因此IP传输技术是IPTV的核心技术之一。

常见的IP传输技术包括IP协议、TCP/IP协议、UDP协议等。

IP协议是互联网的基础协议，它负责将数据包从源地址传输到目标地址。

TCP/IP协议是一种可靠的传输协议，它通过建立连接、分段传输等机制确保数据的可靠传输。

UDP协议是一种无连接的传输协议，它适合于实时传输，如音视频流。

2. 视频编码技术：为了将视频信号转换为IP数据包进行传输，需要对视频进行编码。

常见的视频编码技术包括H.264、H.265、MPEG-2等。

H.264是一种广泛使用的视频编码标准，它具有高压缩比、高质量的特点，适合于IPTV的传输需求。

H.265是H.264的升级版本，它在保持高质量的同时进一步提高了压缩比。

3. 流媒体传输技术：IPTV使用流媒体传输技术将视频内容以流的形式传输给用户设备。

流媒体传输技术包括实时传输协议（Real-time Transport Protocol，简称RTP）、实时流协议（Real-time Streaming Protocol，简称RTSP）等。

RTP是一种用于实时传输的协议，它提供了时间戳、序列号等机制，确保音视频的同步传输。

RTSP是一种用于控制流媒体味话的协议，它负责控制流媒体的播放、暂停、快进等操作。

4. 网络加速技术：为了提供流畅的观看体验，IPTV往往使用网络加速技术来优化传输效果。

网络加速技术包括内容分发网络（Content Delivery Network，简称CDN）、网络优化等。

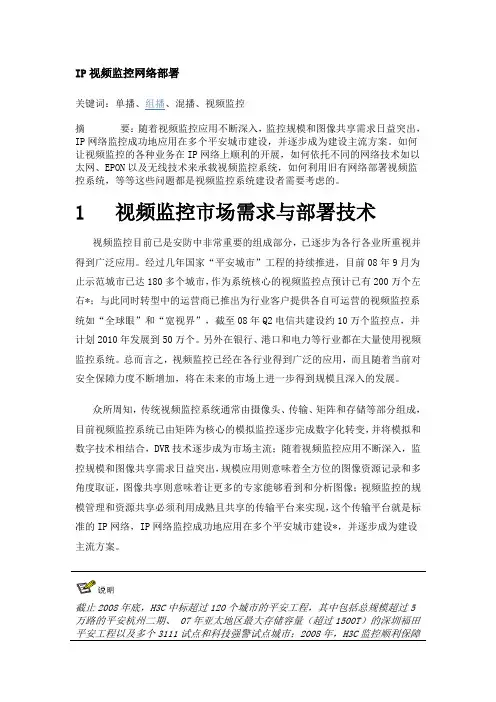

IP视频监控网络部署关键词：单播、组播、混播、视频监控摘要：随着视频监控应用不断深入，监控规模和图像共享需求日益突出，IP 网络监控成功地应用在多个平安城市建设，并逐步成为建设主流方案。

如何让视频监控的各种业务在IP网络上顺利的开展，如何依托不同的网络技术如以太网、EPON以及无线技术来承载视频监控系统，如何利用旧有网络部署视频监控系统，等等这些问题都是视频监控系统建设者需要考虑的。

1 视频监控市场需求与部署技术视频监控目前已是安防中非常重要的组成部分，已逐步为各行各业所重视并得到广泛应用。

经过几年国家“平安城市”工程的持续推进，目前08年9月为止示范城市已达180多个城市，作为系统核心的视频监控点预计已有200万个左右*；与此同时转型中的运营商已推出为行业客户提供各自可运营的视频监控系统如“全球眼”和“宽视界”，截至08年Q2电信共建设约10万个监控点，并计划2010年发展到50万个。

另外在银行、港口和电力等行业都在大量使用视频监控系统。

总而言之，视频监控已经在各行业得到广泛的应用，而且随着当前对安全保障力度不断增加，将在未来的市场上进一步得到规模且深入的发展。

众所周知，传统视频监控系统通常由摄像头、传输、矩阵和存储等部分组成，目前视频监控系统已由矩阵为核心的模拟监控逐步完成数字化转变，并将模拟和数字技术相结合，DVR技术逐步成为市场主流；随着视频监控应用不断深入，监控规模和图像共享需求日益突出，规模应用则意味着全方位的图像资源记录和多角度取证，图像共享则意味着让更多的专家能够看到和分析图像；视频监控的规模管理和资源共享必须利用成熟且共享的传输平台来实现，这个传输平台就是标准的IP网络，IP网络监控成功地应用在多个平安城市建设*，并逐步成为建设主流方案。

截止2008年底，H3C中标超过120个城市的平安工程，其中包括总规模超过5万路的平安杭州二期、 07年亚太地区最大存储容量（超过1500T）的深圳福田平安工程以及多个3111试点和科技强警试点城市；2008年，H3C监控顺利保障了二十多个城市的奥运火炬传递，包括杭州、井冈山、银川、南宁、石河子等，覆盖大江南北H3C iVS IP智能监控解决方案是H3C公司面向专业监控领域推出的监控方案，包括视频管理服务器VM Server（VM，Video Management）、数据管理服务器DM Server（DM，Data Management）、EC/ECR/DC（Encoder/Decoder）系列视频编解码器、视频管理客户端VC（VC，Video Management Client）、媒体交换服务器MS Server、IP SAN网络存储设备、IP网络设备和EPON无源光网络设备等。

网络摄像机机（IPC）技术网络摄像机，也叫IP摄像机，即IP Camera，简称IPC，近几年得益于网络带宽、芯片技术、算法技术、存储技术的进步而得到大力发展。

IPC的特点主要体现在“IP”上，即支持网络协议的摄像机，IPC可以看成是“模拟摄像机+视频编码器”的结合体，从图像质量指标讲，又可实现高于“模拟摄像机+视频编码器”能达到的效果。

IPC是新一代网络视频监控系统中的核心硬件设备，通常采用嵌入式架构，集成了视频音频采集、信号处理、编码压缩、智能分析、缓冲存储及网络传输等多种功能，再结合录像系统及管理平台，就可以构建成大规模、分布式的智能网络视频监控系统。

IPC应用示意图IPC的主要功能视频编码：采集并编码压缩视频信号音频功能：采集并编码压缩音频信号网络功能：编码压缩的视音频信号通过网络进行传输云台、镜头控制功能：通过网络控制云台、镜头的各种动作缓存功能：可以把压缩的视音频数据临时存储在本地的存储介质报警输入输出：能接受、处理报警输入/输出信号，即具备报警联动功能移动检测报警：检测场景内移动并产生报警视频分析：自动对视频场景进行分析，比对预设原则并触发报警视觉参数调节：饱和度、对比度、色度、亮度等视觉参数的调整编码参数调节：帧率、分辨率、码流等编码参数可以调整系统集成：可以与视频管理平台集成，实现大规模系统监控IPC的优势在模拟摄像机中，CCD传感器所产生的模拟信号首先经过模/数（A/D）转换器转换为数字信号，然后由摄像机内置的DSP芯片进行信号处理，如增益、降噪、背光补偿等处理。

经过DSP处理后的数字信号又经过数/模（D/A）转换重新转化为模拟信号，用于在同轴电缆上进行传输，然后传输至DVR或DVS后再次进行模/数（A/D）转换来完成编码压缩工作，这样多次模/数、数/模转换过程牺牲了大量图像质量。

IPC的常用术语分辨率图象分辨率是度量数码图像清晰程度的一种方法：分辨率越高，图像清晰程度就越高。

IP Camera概述IP Camera是一种可产生数字视频流并将视频流通过有线或无线网络进行传输的摄像机。

它超越了地域的限制，只要有网络就可以进行远程监控及录像。

对系统集成商或工程商而言，如果大部分的设备均已布有网线，使用IP Camera将节省大量安装布线的费用。

同时，IP Camera还可以让用户从远端观看现场的实时画面，真正做到远程监控无界限。

未来IP Camera的企业用户市场将以防盗与避免入侵为普遍的需求，并具有高影像质量、便于集中管理及可进行数字化分析的特点，企业可利用IP Camera进行物体移动侦测、温湿度环境感知、车牌辨识，以及整合POS系统或ATM系统等。

家庭市场则以电信业者推出的低阶网络摄影机及传感器为主，透过固网、行动网络及终端装置，就可以对家庭进行远程操控，即使出门在外也能与家中保持联系。

针对需求日益增大的IP Camera市场，WPG下属世平集团(WPI)推出了Atmel+OV、TI+OV、FreeScale+OV、海思+OV等四款主流方案来满足家庭及企业的需求。

Atmel+OV IP Camera 方案产品特性● 低成本(PCBA，15美金以内)● CMOS传感器，30万像素● MJPEG编码方式● VGA@30fps的帧速率● 支持TCP/IP、ARP、ICMP、UDP、uPnP、SMTP、PPPoE、DHCP、FTP、DDNS、NTP等多种网络协议● 支持云台控制、SD卡TI + OV IP Camera方案产品特性● CMOS/CCD传感器，130万像素● MPEG4/MPEG/MJPEG编码方式● 30fps的帧速率● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络协议● 支持PoE(以太网供电)● 支持WiFi功能● 支持SD卡Freescale + OV IP Camera方案产品特性● CMOS Sensor，200万像素● H.264/H.263/MPEG4编码方式● 30fps的帧速率● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络协议● 支持PoE(以太网供电)功能● 支持WiFi功能● 支持SD/MMC卡、USB或硬盘Hi3512 + OV IP Camera方案产品特性● CMOS传感器● MJPEG/H.264双码流● D1/VGA实时编码● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络通讯协定● 支持PoE(以太网供电)功能● 支持WiFi功能● 支持SD/MMC卡● 双向语音对讲本方案视频介绍将于2009年6月19日在中电网(/)直播，欢迎参加。

71Advanced Television Engineering 2017/11南京广播电视集团研发的高清无压缩视频IP 流播出系统（以下简称IP 播出系统）通过了广电总局规划院广电计量检测中心的测试和验证，满足预期设计要求，已经与基带播出系统并机同步运行。

本文对IP 播出系统涉及的相关技术、系统架构及系统软件进行了详述。

电视播出架构IP 化 SDI Over IP IP 流净静切换 虚拟化 IP 流播出保护机制 江苏省南京广播电视集团随着网络和虚拟化技术的快速发展，电视播出架构IP 化势在必行，以顺应媒体融合的发展趋势。

IP 播出系统中将不再拥有大量的同轴线缆、各类视音频处理板卡、基带矩阵及众多独立专属服务器，转而被光纤、IP 网关、万兆交换机、虚拟服务器等替代。

IP 播出系统以“先进性、标准化、安全可靠、实用性、易维护、经济性、易扩展”为设计原则，符合国内外相关协议标准和技术规范，用软件服务的方式在虚拟化环境下实现无压缩视频IP 流的播出，并与现有基带播出系统友好连接，实现资源共享、统一管理、轻量化播出；与节目生产系统及融媒平台有效对接，实现南京台节目资源的保值增值。

一 IP 播出系统涉及的相关技术IP 播出系统涉及相关技术包括SDI Over IP 技术、SDI/IP 媒体网关、IP 组播流切换、无压缩视频IP 流4选1自动倒换、服务器虚拟化及IP 流播出保护机制等。

1. SDI Over IP 技术IP 播出系统中SDI 信号的IP 封装格式符合SMPTE 频信号IP 封装格式及高速率媒体传输协议（HBRMT ）；SMPTE 2022-5引入了对文件数据块的FEC （前向纠错）编码机制，以提高编码数据的恢复能力。

SMPTE 2022-7定义了在高码率传输下无缝数据保护切换机制。

SMPTE 2059-1/2规定了专业广电环境中时间和频率同步的精确时间协议SMPTE 2022-6定义的RTP 数据包头中包含版本号（Version ）、填充指示（Pad ）、扩展位（eXtend ）、标志（Mark ）及有效载荷类型（Payload Type ）等，其中V=2，P=0，X=0，Mark 字段为视频帧最后一个数据包标记位，M=1时标志着当前包为一帧的结束包。
