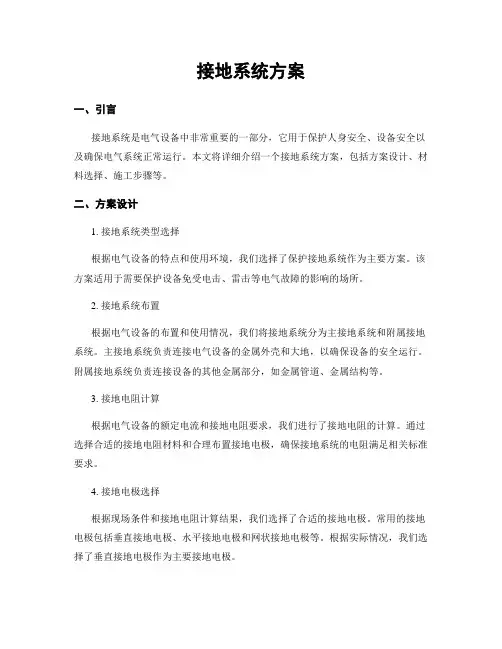

接地系统方案一、引言接地系统是电气设备中非常重要的一部分，它用于保护人身安全、设备安全以及确保电气系统正常运行。
本文将详细介绍一个接地系统方案，包括方案设计、材料选择、施工步骤等。
二、方案设计1. 接地系统类型选择根据电气设备的特点和使用环境，我们选择了保护接地系统作为主要方案。
该方案适用于需要保护设备免受电击、雷击等电气故障的影响的场所。
2. 接地系统布置根据电气设备的布置和使用情况，我们将接地系统分为主接地系统和附属接地系统。
主接地系统负责连接电气设备的金属外壳和大地，以确保设备的安全运行。
附属接地系统负责连接设备的其他金属部分，如金属管道、金属结构等。
3. 接地电阻计算根据电气设备的额定电流和接地电阻要求，我们进行了接地电阻的计算。
通过选择合适的接地电阻材料和合理布置接地电极，确保接地系统的电阻满足相关标准要求。
4. 接地电极选择根据现场条件和接地电阻计算结果，我们选择了合适的接地电极。
常用的接地电极包括垂直接地电极、水平接地电极和网状接地电极等。
根据实际情况，我们选择了垂直接地电极作为主要接地电极。
三、材料选择1. 接地电阻材料选择根据接地系统的要求，我们选择了高导电性的铜材作为接地电阻材料。
铜具有良好的导电性能和抗腐蚀性能，能够有效地降低接地电阻。
2. 接地电极材料选择垂直接地电极的材料选择也采用了铜材。
铜具有良好的导电性能和机械强度，能够确保接地电极的可靠性和稳定性。
3. 接地线材料选择接地线是连接接地电极和电气设备的重要部分，我们选择了铜包铝线作为接地线材料。
铜包铝线具有较低的电阻和较高的导电性能，能够满足接地系统的要求。
四、施工步骤1. 现场勘测在施工前，我们进行了现场勘测，了解土壤情况、地下管线等因素，以便合理布置接地电极和接地线。
2. 接地电极安装根据设计要求，我们进行了接地电极的安装。
首先，我们选择了合适的位置，然后进行了土壤处理，确保接地电极与土壤良好接触。
最后，我们进行了接地电极的固定，确保其稳定性和可靠性。
电源线、信号线布线规范及设备接电要求1.电源线、地线布放按施工图指引的路由和方向布放，在水平和垂直位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观；电缆在走线槽中应布放顺直，无明显纽绞和交叉，电缆拐弯半径不应小于4cm。
；布放的电源线、地线一定要采用整段铜芯材料，必须是整条线料，严禁电缆中间接头。
设备地线、电源线余长要剪除，不能盘绕。
2.设备电源线、地线的线径需满足设备配电要求。
设备所配的电源线不宜剪除，允许盘绕。
机柜间有等电位连接要求时，等电位线应连接正确可靠。
3.电源线、地线现场压接线鼻时，应焊接或压接牢固。
电源线、地线线鼻和接线端子处无露铜现象，电源线、地线按规范填写标签并粘贴整齐可靠。
4.如传输设备有主备两路电源的，不可接线在同一电源开关上。
电源线、工作地、保护地线两端标签应清晰、正确。
5.保护地线接地方式、地阻值应符合基站联合接地电阻≤5欧姆。
6.电源线、地线与信号线分开布放，做到“三线”分离，距离不小于5cm。
双层走线架应将电源线与信号线分层布放。
电源线、地线与设备、整流机柜连接应牢固。
在露出外面的电源线应套有波纹管或绝缘套管保护。
7.电源整流柜处的传输设备（含IPRAN设备）供电端子应有明显标记，有2次下电开关时要接在2次下电的开关上，防止基站断电时或还能为传输设备供电一段时间。
8.数据接入、基站等接入类设备取电要接在一次下电端子上，保障重要设备业务安全。
9.将ODF、DDF设备直接引保护地线到设备，再由设备统一引一条保护地线到保护地线排。
光缆加强芯必须直接引地线到地线排。
所有接地地线的线径要求大于或等于16平方毫米。
10.电缆颜色要符合规定：蓝色接－48V，红色接GND，黄色或绿色接保护地。
11.设备风扇转动正常，电源线不能布放在散热孔上。
电源线的绑扎不能影响风扇防尘网的拔出，各内部电源线不应防碍正常维护工作。
12.2M线布线应整齐、美观，绑扎工艺良好，出机柜外1米内不应交叉和折线，机柜内2M线应绑在机柜走线区的固定梁上。
电源线、信号线布线规范及设备接电要求1.电源线、地线布放按施工图指引的路由和方向布放，在水平和垂直位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观；电缆在走线槽中应布放顺直，无明显纽绞和交叉，电缆拐弯半径不应小于4cm。
；布放的电源线、地线一定要采用整段铜芯材料，必须是整条线料，严禁电缆中间接头。
设备地线、电源线余长要剪除，不能盘绕。
2.设备电源线、地线的线径需满足设备配电要求。
设备所配的电源线不宜剪除，允许盘绕。
机柜间有等电位连接要求时，等电位线应连接正确可靠。
3.电源线、地线现场压接线鼻时，应焊接或压接牢固。
电源线、地线线鼻和接线端子处无露铜现象，电源线、地线按规范填写标签并粘贴整齐可靠。
4.如传输设备有主备两路电源的，不可接线在同一电源开关上。
电源线、工作地、保护地线两端标签应清晰、正确。
5.保护地线接地方式、地阻值应符合基站联合接地电阻≤5欧姆。
6.电源线、地线与信号线分开布放，做到“三线”分离，距离不小于5cm。
双层走线架应将电源线与信号线分层布放。
电源线、地线与设备、整流机柜连接应牢固。
在露出外面的电源线应套有波纹管或绝缘套管保护。
7.电源整流柜处的传输设备（含IPRAN设备）供电端子应有明显标记，有2次下电开关时要接在2次下电的开关上，防止基站断电时或还能为传输设备供电一段时间。
8.数据接入、基站等接入类设备取电要接在一次下电端子上，保障重要设备业务安全。
9.将ODF、DDF设备直接引保护地线到设备，再由设备统一引一条保护地线到保护地线排。
光缆加强芯必须直接引地线到地线排。
所有接地地线的线径要求大于或等于16平方毫米。
10.电缆颜色要符合规定：蓝色接－48V，红色接GND，黄色或绿色接保护地。
11.设备风扇转动正常，电源线不能布放在散热孔上。
电源线的绑扎不能影响风扇防尘网的拔出，各内部电源线不应防碍正常维护工作。
12.2M线布线应整齐、美观，绑扎工艺良好，出机柜外1米内不应交叉和折线，机柜内2M线应绑在机柜走线区的固定梁上。

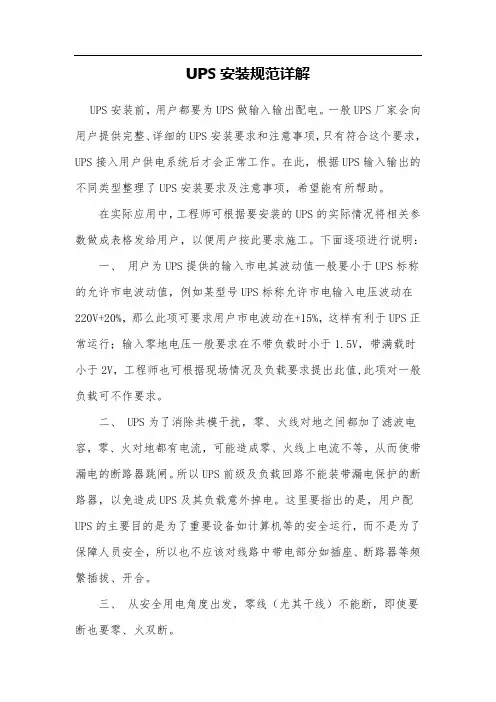

UPS安装规范详解UPS安装前，用户都要为UPS做输入输出配电。
一般UPS厂家会向用户提供完整、详细的UPS安装要求和注意事项，只有符合这个要求，UPS接入用户供电系统后才会正常工作。
在此，根据UPS输入输出的不同类型整理了UPS安装要求及注意事项，希望能有所帮助。
在实际应用中，工程师可根据要安装的UPS的实际情况将相关参数做成表格发给用户，以便用户按此要求施工。
下面逐项进行说明：一、用户为UPS提供的输入市电其波动值一般要小于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%，那么此项可要求用户市电波动在+15%，这样有利于UPS正常运行；输入零地电压一般要求在不带负载时小于1.5V，带满载时小于2V，工程师也可根据现场情况及负载要求提出此值,此项对一般负载可不作要求。
二、 UPS为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。
所以UPS前级及负载回路不能装带漏电保护的断路器，以免造成UPS及其负载意外掉电。
这里要指出的是，用户配UPS的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。
三、从安全用电角度出发，零线（尤其干线）不能断，即使要断也要零、火双断。
四、为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的，所以在做UPS配电时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。
用户可将UPS输出（负载）零线接到单独一条零线排上。
某些品牌的UPS如APC silcon系列、爱克赛的powerwave prime等，在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。
五、 UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS 输入电的正常通断。
YGZ05—01--18

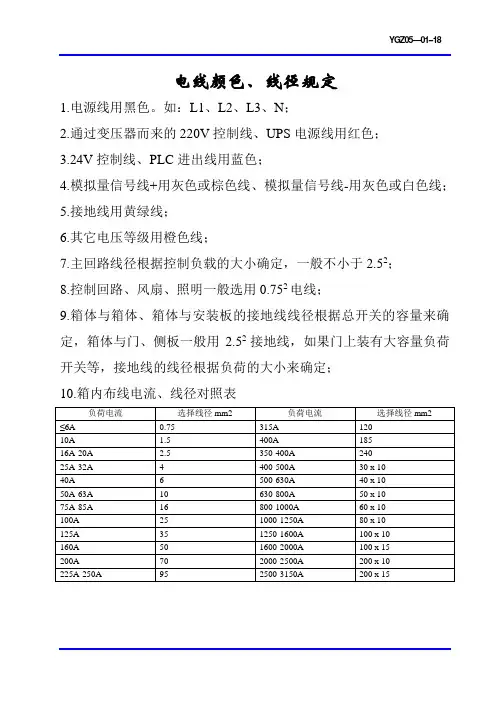

电线颜色、线径规定
1.电源线用黑色。
如：L1、L2、L3、N；
2.通过变压器而来的220V控制线、UPS电源线用红色；
3.24V控制线、PLC进出线用蓝色；
4.模拟量信号线+用灰色或棕色线、模拟量信号线-用灰色或白色线；
5.接地线用黄绿线；
6.其它电压等级用橙色线；
7.主回路线径根据控制负载的大小确定，一般不小于2.52；
8.控制回路、风扇、照明一般选用0.752电线；
9.箱体与箱体、箱体与安装板的接地线线径根据总开关的容量来确定，箱体与门、侧板一般用2.52接地线，如果门上装有大容量负荷开关等，接地线的线径根据负荷的大小来确定；
10.箱内布线电流、线径对照表。

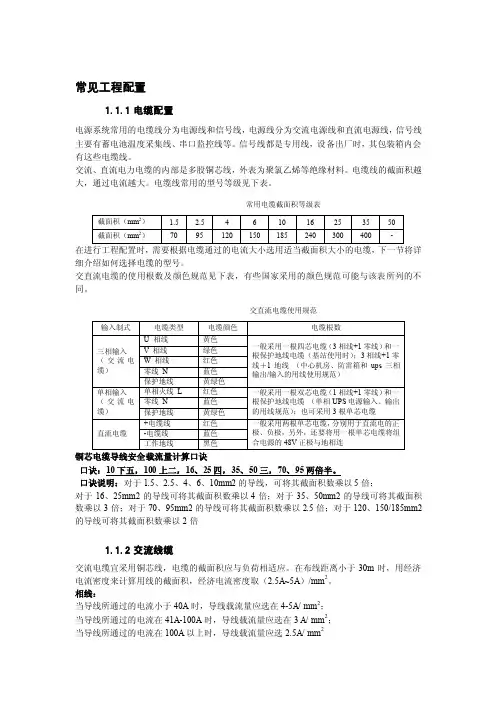

常见工程配置1.1.1电缆配置电源系统常用的电缆线分为电源线和信号线，电源线分为交流电源线和直流电源线，信号线主要有蓄电池温度采集线、串口监控线等。
信号线都是专用线，设备出厂时，其包装箱内会有这些电缆线。
交流、直流电力电缆的内部是多股铜芯线，外表为聚氯乙烯等绝缘材料。
电缆线的截面积越大，通过电流越大。
电缆线常用的型号等级见下表。
常用电缆截面积等级表细介绍如何选择电缆的型号。
交直流电缆的使用根数及颜色规范见下表，有些国家采用的颜色规范可能与该表所列的不同。
交直流电缆使用规范铜芯电缆导线安全载流量计算口诀口诀：10下五，100上二，16、25四，35、50三，70、95两倍半。
口诀说明：对于1.5、2.5、4、6、10mm2的导线，可将其截面积数乘以5倍；对于16、25mm2的导线可将其截面积数乘以4倍；对于35、50mm2的导线可将其截面积数乘以3倍；对于70、95mm2 的导线可将其截面积数乘以2.5倍；对于120、150/185mm2的导线可将其截面积数乘以2倍1.1.2交流线缆交流电缆宜采用铜芯线，电缆的截面积应与负荷相适应。
在布线距离小于30m时，用经济电流密度来计算用线的截面积，经济电流密度取（2.5A~5A）/mm2。
相线：当导线所通过的电流小于40A时，导线载流量应选在4-5A/ mm2；当导线所通过的电流在41A-100A时，导线载流量应选在3 A/ mm2；当导线所通过的电流在100A以上时，导线载流量应选2.5A/ mm2零线：（1）在交流三相输入的情况下，零线的截面积应不小于相线的截面积的一半。
（2）在交流单相输入的情况下，零线的截面积应等于相线的截面积。
【确认交流电缆的截面积步骤】1．计算每一相交流输入的相电流值。
计算公式为：Iin=Io*Voη*Cosφ*Vin*3注意：该公式为电源系统三相输入时每一相电流的计算公式。
当电源系统为单相输入时，计算输入相电流就不需要除3。
其中：Iin——交流输入的相电流。
用户某些情况下会对我们设备的保护接地线的线径提出疑问。
下面给出相关规范中规定的保护接地线线径选择方法。
1. 设备额定工作电流
设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。
通信设备的保护接地线线径的选择，可以参考GB 4943-2001《信息技术设备的安全》中的规定进行选择。
一般来说，实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。
根据GB 4943-2001第条的规定，保护连接导体的尺寸，按GB 4943-2001标准中的表7-1GB 进行选取：
表1-1GB 4943-2001的表3B" 导线规格"
设备的额定电流
A
最小导体尺寸
标称截面积
mm2
AWG或kcmil
[截面积mm2]（见注2）
≤6 0.751)18 [0.8]
??～≤10 (0.75)2) 1.00 16 [1.3]
????～≤13 (1.0)3) 1.25 16 [1.3]
???～≤16 (1.0)3) 1.5 14 [2]
???～≤25 2.5 12 [3]
???～≤32 4 10 [5]
???～≤40 6 8 [8]
???～≤63 10 6 [13]
???～≤80 16 4 [21]
???～≤100 25 2 [33]
????～≤125 35 1 [42]
????～≤160 50 0 [53]
????～≤190 70 000 [85]
????～≤230 95 0000 [107]
????～≤260 120 250 kcmil [126]
????～≤300 150 300 kcmil [152]
????～≤340 185 400 kcmil [202]
????～≤400 240 500 kcmil [253]
????～≤460 300 600 kcmil [304]
1) 对额定电流小于3A，如果软线的长度不超过2m，允许标称截面积为0.5mm2。
2) 如果软线的长度不超过2m，则括号中的数值适用于装有符合GB 17465(C13、C15、C15A和C17型)规定的额定值为10A的连接器的可拆卸电源软线。
3) 如果软线的长度不超过2m，则括号中的数值适用于装有符合GB 17465（C19、C21和C23型）规定的额定值为16A的连接器的可拆卸电源软线。
注：
1 GB 17465规定了器具耦合器和软线的连接方式，包括条件1）、条件2）和条件3）所提到的连接方式，但是，许多国家已经指出，对表3B中列出的所有的值，特别是条件1），2）3）所包括的内容，他们不接受。
2 所提供的AWG和kcmil尺寸仅供参考，括号中的相关截面积仅给出经圆整的有效数。
AWG是美国线规，术语“cmil”系指圆密耳。
1个圆密耳等于直径为1密耳（千分之一英寸）的圆面积。
这些术语通常在北美用于说明导线的尺寸。
2. 防雷
从防雷方面考虑，保护接地线的线径很容易被满足。
满足雷电流的泻放不是接地线线径需要考虑的主要方面。
IEC 61312-1按照单根接地线泻放的过电流是否达到25％直击雷电流作为防雷接地线线径选取的分界线。
通信设备的防雷是防感应雷，如果直击雷直接打中设备，设备的防雷即使做得再好也不可能防得住。
而且通信局站的建站要求，就是建筑物要给机房内的设备提供直击雷保护，所以设备上单根接地线泻放的雷电流几乎不可能达到25％的直击雷电流。
按照IEC 61312-1的第3.4.1节要求，如果有一个小于25％的直击雷电流流过等电位连接导体（馈线的接地线属于等电位连接导体），导体截面积应符合IEC 61024-1的表7要求。
在 IEC 61024的表7中，规定如果材料为铜，则连接导体的最小截面积为6mm2。
如果大于25％，截面积应符合表6要求。
IEC 61024的表6中，规定如果材料为铜，则连接导体的最小截面积为16mm2。
由于通信设备上单根接地线泻放的雷电流几乎不可能达到25％的雷电流，所以设备保护接地线需要考虑的雷电流泻放因素很容易被满足。
即使在某些非常极端的情况下，设备保护接地线泻放的雷电流可能超过25％直击雷电流，最小截面积为16mm2也比较容易满足。
但如果真出现这种情况，设备估计早已经被雷击损坏了。
3. 抗偶然外力的碰触
保护接地线如果是从设备上连出到设备之外的，一般需要考虑保护接地线不能因为人或其他物体无意的偶然碰触而折断。
一般对于单根的接地线，建议接地线的线径不小于4mm2为宜。
这一要求也比较容易满足。
对于GB 4943-2001的表3B而言，最前面额定电流较小的几项线径要求有加注，在注释中都说明了这种保护接地线是用在电源软线之中，这也是考虑了接地线要具有防止偶然外力碰触而折断的基本能力。
举例来说，计算机交流电源线中的PE线线径远不到4mm2，它和相线、中线汇集在一根较粗的电源软线里，在偶然外力的碰触下就不容易折断了。
但如果单根接地线采用这样的线径，就有问题。
综上所述，保护接地线线径的选取，决定性因素是设备的额定电流。
雷电流的泻放以及抗偶然外力碰触等也需要考虑，但很容易满足。
三相五线的相线和N,PE线截面积的要求,
相线不大于16平方毫米时N,PE线的截面积应等于相线的截面积,
相线大于16平方毫米小于等于35平方毫米的其N,PE线截面积为16平方毫米,
相线大于35平方毫米小于等于400平方毫米的其N,PE线截面积为相线截面积的一半.。
