下载文档原格式
用沥青三大指标判定蜡含量对道路沥青的影响文章来源：发布人：匿名投稿浏览：96发布时间：2011-08-04孙永忠山东郓城中海沥青有限公司（山东:255425）【摘要】：本文从道路沥青中蜡含量的存在与道路沥青结构组成的关系说明了沥青中蜡含量对路用性能的影响，从而寻找一种简便方法判定沥青质量。
【关键词】：道路沥青、蜡含量、路用性能。
一、前言：国家拉动内需加大对农村公路的投资建设，沥青混凝土路面也越来越被得到了县乡公路的广泛应用，经调查研究发现有许多地方道路建设管理部门却是以交通地方道路管理处组建临时机构负责对县乡道路建设的统筹安排，在道路沥青材料采购上主要委托一些道路沥青经销商采购，由于缺少必要的化验设备，只是按照经验习惯对沥青的三大指标化验分析，经化验三大指标合格的沥青应用于沥青混凝土路面施工现场就出现了车辙、拥抱、露骨、松散、隆起现象更无法谈起其抗车辙及老化性能了，因此我们寻找一条简便的化验方法，尽量保证道路沥青的质量，减少对道路沥青的化验设备投资，确保道路沥青的路用性能是非常有必要的。
虽然它不能完全十分准确的判定道路沥青的全部路用性能，但对道路沥青的内在质量许能够提供较准确的依据。
为沥青混凝土路面施工质量得到有效保证。
二、道路沥青的选择：1：随着社会的发展，沥青生产企业的原料已进入一个多资源、多渠道性，由于道路沥青本身内部结构的复杂性，单凭过去的对沥青经验性化验三大指标已不能够完全直接体现沥青本身在路上应用的全部性质、针入度25℃时有同样性能的沥青，在高温或低温下可能有很大差别，不能反映沥青在使用温度之间内的性能。
由于道路的沥青的针入度合格范围较宽，70#、90#道路沥青低值与高值接近，再加上化验误差，经实验证明，非牛顿流体沥青的粘度与剪切速率有关，沥青针入度不同，在测定过程中剪切速率也不同，通过这些规格指标不能得到与石料拌和时的温度和路面压实温度。
沥青用量虽然约占沥青混合料的5%但沥青的作用显著，对于沥青混凝土路面抗疲劳断裂沥青的贡献约占60%，对抗车辙变形约占40%对抗低温干裂约占85%，因此，沥青的用量对提高路面抗疲劳寿命十分重要，但是过多的沥青用量会导致热稳定性不足，因此，提高沥青混凝土中有限的沥青用量，沥青质量是延长路面寿命的一个关键。
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
建筑施工与管理专业〔专科〕综合实践环节一、课程实验、试验建筑材料1、建筑材料基本性质的试验：密度、表观密度，体积密度，堆积密度，孔隙率及空隙率。
2. 水泥试验：水泥的标准稠度用水量、安定性、凝结时间，水泥胶砂强度。
3、混凝土用骨料试验：取样、砂的筛分、石子的筛分。
4、普通混凝土试验：拌合物的和易性、立方体抗压强度的测定。
5、建筑砂浆试验：稠度、分层度、抗压强度。
6、钢筋试验：取样、拉伸、冷弯。
7、石油沥青试验：针入度、延度、软化点建筑测量实验一水准仪的认识和使用；实验二水准测量；实验三微倾式水准仪的检验与校正。
实验四经纬仪的使用与测回法测水平角；实验五竖直角观测及竖盘指标差的检验与校正；实验六经纬仪的检验。
实验七全站仪的认识与使用。
实验八测设点的平面位置和高程二、实习、实训电脑综合应用能力实训内容可为建筑CAD软件应用、建筑施工管理软件应用、工程监理软件应用、工程造价软件应用等实训内容之一，由地市电大根据实际情况选取。
实训内容的设置不仅要考虑电脑的基础知识和基本概念，还结合专业特点，加强对专业领域流行软件的使用训练。
建筑结构实训与建筑结构课程相配合，主要内容为钢筋混凝土构件设计及结构施工图的识读。
具体要求见附件1。
测量实训与建筑测量课程相配合，主要内容为建筑工程测量的方法与实际训练。
具体要求见附件2。
三、毕业实践在建筑工程造价综合实践、建筑工程建造〔项目管理〕综合实践和建筑工程施工监理综合实践三者选一，以及相应施工图的综合识读。
具体要求见附件3。
附件1建筑结构实训的教学要求一、《建筑结构实训》课程的有关说明1．实训的作用《建筑结构》实训是让学生掌握现浇肋型楼盖的设计，熟练识、读结构施工图。
2．实训的目的和要求〔1〕能正确应用结构设计的方法、原理进行现浇楼盖的设计〔2〕能正确绘制板、梁的结构施工图〔3〕能熟练识、读框架施工图3．教学方法和教学形式建议可以采用媒体教学、自学、教师助学、课程大作业等，实训是实践性较强的教学环节，要求学生在自学的基础上，充分利用多种媒体教材进行学习，认真完成规定题目的课程大作业。
实验五：石油沥青的针入度、延度和软化点试验一、沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表，分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
实验二：接枝增韧SBS改性乳化沥青的针入度、延度和软化点试验一、沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表，分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．试验步骤（1）将恒温水槽调到要求的温度25℃，保持稳定。
（2）将试样放在放有石棉垫的炉具上缓慢加热，时间不超过30min，用玻璃棒轻轻搅拌，防止局部过热。
加热脱水温度，石油沥青不超过软化点以上100℃，煤沥青不超过软化点以上50℃。
沥青脱水后通过0.6滤筛过筛。
（3）试样注入盛样皿中，高度应超过预计针入度值10mm，盖上盛样皿盖，防止落入灰尘。
在15℃～30℃室温中冷却1～1.5h（小盛样皿）、或者2～2.5h（特殊盛样皿）后，再移入保持规定试验温度±0.1℃的恒温水槽中恒温1～1.5h（小盛样皿）、1.5～2h（大盛样皿）或者2～2.5h（特殊盛样皿）。
（4）调整针人度仪使之水平。
检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。
用三氯乙烯或其它溶剂清洗标准针，并擦干。
将标准针插人针连杆，用螺丝固紧。
按试验条件，加上附加砝码。
（5）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm 。
（6）将盛有试样的平底玻璃皿置于针人度仪的平台上。
慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。
（7）开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯人试样，经规定时间，停压按钮使针停止移动。
拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，即为针入度，准确至0.5（0.1mm）。
当采用自动针人度仪时，计时与标准针落下贯入试样同时开始，至5s时自动停止。
（8）同一试样平行试验至少3 次，各测试点之间及与盛样皿边缘的距离不应少于10mm 。
每次试验后应将盛有盛样皿的平底玻璃皿放人恒温水槽，使平底玻璃皿中水温保持试验温度。
每次试验应换一根干净标准针或将标准针取下用蘸有三氯乙烯溶剂的棉花或布揩净，再用干棉花或布擦干。
（9）测定针人度大于200 的沥青试样时，至少用3支标准针，每次试验后将针留在试样中，直至3 次平行试验完成后，才能将标准针取出。
4．试验结果及数据整理（1）同一试样的3次平行试样结果的最大值与最小值之差在下列允许偏差范围内时，计算3次试验结果的平均值，取整数作为针入度试验结果，以0.1mm为单位。
当试验结果超出表1所规定的范围时，应重新进行试验。
允许差值表表1针入度（0.1mm）0～49 50～149 150～249 250～500 允许差值（0.1mm） 2 4 12 20（2）当试验结果小于50（0.1mm）时，重复性试验的允许差为不超过2（0.1mm），重复性试验的允许差为不超过4（0.1mm）。
（3）当试验结果等于或大于50（0.1mm）时，重复性试验的允许差为不超过平均值的4%，复现性试验的允许差为不超过平均值的8%。

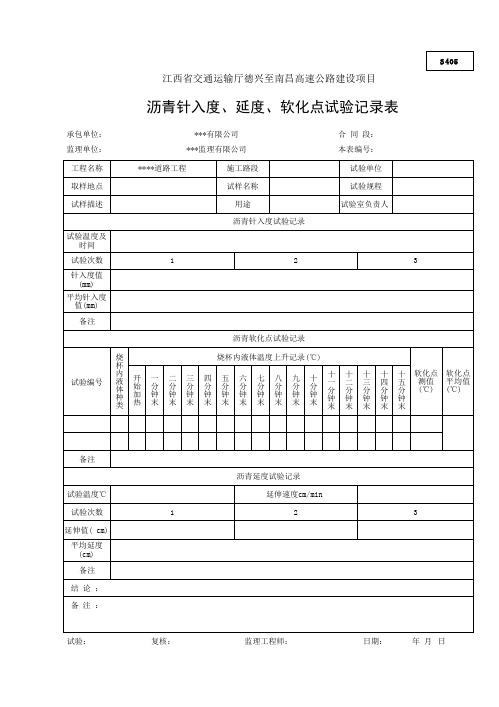

5．记录表格记录格式如表2沥青针入度试验记录表表2试验温度（℃）试针荷重（g）贯入时间（s）刻度盘初读数刻度盘终读数针入度（0.1mm）测定值平均值试验者记录者校核者日期6．注意事项（1）根据沥青的标号选择盛样皿，试样深度应大于预计穿入深度10mm。
不同的盛样皿其在恒温水浴中的恒温时间不同。
（2）测定针入度时，水温应当控制在25℃±1℃范围内，试样表面以上的水层高度不小于10mm。
（3）测定时针尖应刚好与试样表面接触，必要时用放置在合适位置的光源反射来观察。
使活杆与针连杆顶端相接触，调节针入度刻度盘使指针为零。
（4）在3次重复测定时，各测定点之间与试样皿边缘之间的距离不应小于10mm。
（5）三次平行试验结果的最大值与最小值应在规定的允许值差值范围内，若超过规定差值试验应重新做。
二、沥青延度试验1．试验目的掌握沥青延度的概念，熟悉测定沥青延度的试验步骤沥青延度是规定形状的试样在规定温度（25℃）条件下以规定拉伸速度（5cm/min）拉至断开时的长度，以cm表示。
通过延度试验测定沥青能够承受的塑性变形总能力。
2.实验仪器设备（1）延度仪：将试件浸没于水中，能保持规定的试验温度及按照规定拉伸速度拉伸试件且试验时无明显振动的延度仪均可使用。
（2）延度试模：黄铜制，由试模底板、两个端模和两个侧模组成，延度试模可从试模底板上取下。
（3）恒温水槽：容量不少于10L ，控制温度的准确度为±0.1℃，水槽中应设有带孔搁架，搁架距水槽底不得少于50mm 。
试件浸人水中深度不小于100mm 。
（4）温度计：0℃～50℃，分度为0.1℃。
（5）甘油滑石粉隔离剂（甘油与滑石粉的质量比2:l）。
（6）其它：平刮刀、石棉网、酒精、食盐等。
3．试验步骤（1）将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模底板上装妥。
（2）将加热脱水的沥青试样，通过0.6mm筛过滤，然后将试样仔细自试模的一端至另一端往返数次缓缓注人模中，最后略高出试模，灌模时应注意勿使气泡混入。
（3）试件在室温中冷却3Omin～40min ，然后置于规定试验温度±0.1℃的恒温水槽中，保持30min后取出，用热刮刀刮除高出试模的沥青，使沥青面与试模面齐平。
沥青的刮法应自试模的中间刮向两端，且表面应刮得平滑。
将试模连同底板再浸人规定试验温度的水槽中1～1.5h 。
（4）检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点．将延度仪注水，并保温达试验温度±0.5℃。
（5）将保温后的试件连同底板移人延度仪的水槽中，然后将盛有试样的试模自玻璃板或不锈钢板上取下，将试模两端的孔分别套在滑板及槽端固定板的金属柱上，并取下侧模。
水面距试件表面应不小于25mm 。
（6）开动延度仪，并注意观察试样的延伸情况。
此时应注意，在试验过程中，水温应始终保持在试验温度规定范围内，且仪器不得有振动，水面不得有晃动，当水槽采用循环水时，应暂时中断循环，停止水流。
在试验中，如发现沥青细丝浮于水面或沉人槽底时，则应在水中加人酒精或食盐，调整水的密度至与试样相近后，重新试验。
（7）试件拉断时，读取指针所指标尺上的读数，以厘米表示，在正常情况下，试件延伸时应成锥尖状，拉断时实际断面接近于零。
如不能得到这种结果，则应在报告中注明。
4．实验结果与数据整理同一试样，每次平行试验不少于3个，如3个测定结果均大于100cm ，试验结果记作“﹥100cm”；特殊需要也可分别记录实测值。
如3个测定结果中，有一个以上的测定值小于100cm 时，若最大值或最小值与平均值之差满足重复性试验精密度要求，则取 3 个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm ，记作“﹥100cm”。
若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
当试验结果小于100cm 时，重复性试验精度的允许差为平均值的20%；复现性试验的允许差为平均值的30%。
5．记录表格记录格式如表3沥青延度试验记录表表3 试验温度（℃）试验速度（cm/min）测定值(mm) 平均值（mm）试验者记录者校核者日期6．注意事项（1）按照规定方法制作延度试件，应当满足试件在空气中冷却和在水浴中保温的时间。
（2）检查延度仪拉伸速度是否符合要求，移动滑板是否能使指针对准标尺零点，检查水槽中水温是否符合规定温度。
（3）拉伸过程中水面应距试件表面不小于25mm，如发现沥青丝浮于水面则应在水中加入酒精，若发现沥青丝沉入槽底则应在水中加入食盐，调整水的密度至于试样的密度接近后再进行测定。
（4）试样在断裂时的实际断面应为零，若得不到该结果则应在报告中注明在此条件下无测定结果。
（5）3个平行试验结果的最大值与最小值之差应当满足重复性试验精度的要求。
三、沥青软化点试验1．试验目的沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。
2．实验仪器（1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。
耐热玻璃烧杯容量800～1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。
上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。
中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。
一侧立杆距环上面51mm处刻有水高标记。
环下面距下层底板为25.4mm ，而下底板距烧杯底不少于12.7mm , 也不得大于19mm。
三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量3.5±0.05g；试样杯由黄铜或不锈钢制成，高6.4±0.1mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成。
