矿图期末考试试题(A卷)

《采矿工程概论》试卷（A 卷）一、填空题（每空1分，共20分）1．组成地壳的岩石很多，按照生成的原因，可将岩石分为 、 、 ，其中煤属于 。

2．矿井的五大灾害是指瓦斯、 、 、 、 等。

3．矿井瓦斯等级是根据 、 和 划分的。

4．回采工艺的五个主要工序是：、 、 、 、 。

5．按照矿车在井底车场内的运行特点，井底车场可分为 和 两大类型。

6．矿井主要通风机的工作方法有 和 两种。

二、名词解释（每题5分，共20分）1．采煤方法：2、矿井通风系统3．井底车场：4、开采水平：三、简答题（每题5分，共20分）1．简述煤的形成条件和过程。

2．简述矿井通风阻力与哪些因素有关，各有什么关系。

3．井下的通风构筑物主要有哪些，各有何作用？4、简述瓦斯爆炸的条件和预防瓦斯爆炸的措施。

得分评卷人四、应用题（共40分）1、某矿井生产系统示意图如一下(共20分)(1)请写出此示意图中巷道1、2、5、8、14、15、20、23的名称；指出上述巷道各属于哪种类型（开拓巷道、准备巷道、回采巷道）的巷道。

(14分)(2)请对照示意图写出矿井左侧工作面的运煤系统。

(6分)2、图为煤层的褶曲构造，请写出构造名称，在图上完整标出轴线位置和类别。

(共5分)3、断层知识(共8分)1)断层类型分为哪几种？(2分)2)图中(a)和(b)分别表示何种断层？(2分)3)图中(a)和(b)的断层落差分别是多少？(4分)4、下图表示立井单水平上下山式开拓布置，请用该方法绘制：立井多水平上下山式开拓布置(示2个水平) (7分)《采矿工程概论》试卷（B 卷）一、填空题（每空1分，共20分）1．炮眼的种类可以分为三种： 、 、 。

2．按巷道的作用和服务范围不同，可将矿山井巷分为：、 、 三种。

3．矿井瓦斯等级是根据 、 和 划分的 。

4．井田的开拓方式主要有 、 、 、 。

5．回采工艺的五个主要工序是：、 、 、 、 。

6．矿井主要通风机的工作方式有两种，即： 和 。

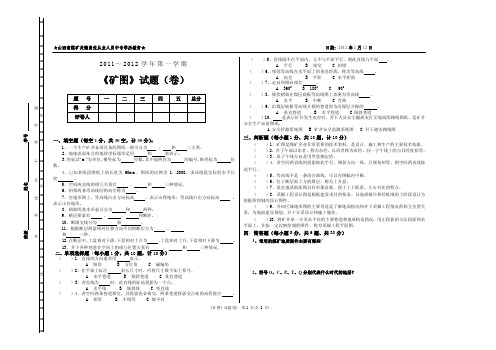

★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第2 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O3、煤层底板等高线图的主要应用有哪些？4、井下避灾路线图图示的主要内容有哪些？5、请将下面的叙述用图形符号来表示。

1)地层产状2)上盘断煤交线3)实测逆断层4)页岩5)粉砂岩6)粗粒砂岩五、识图题（每题5分，计20分）1、如图所示为某煤层底板等高线图。

试完成下列内容： 1）在图上画出该煤层的走向、倾向2）在图上画出该断层的走向、倾向3）判断该断层的性质；4）求该断层上A 点的落差。

图 煤层底板等高线图★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第4 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O4）用于预计断层的位置。

4、井下避灾路线图图示的主要内容有哪些？ 答：1）矿井安全出口位置。

2）矿井通风网络进风风流、回风风流的方向、路线。

3）井下发生瓦斯、煤尘爆炸，煤（岩）与瓦斯突出，矿井火灾时井下避灾路线。

4）井下发生水灾时的避灾路线。

5）矿井巷道名称。

5、请将下面的叙述用图形符号来表示。

1)地层产状2)上盘断煤交线 3)实测逆断层 4)页岩 5)粉砂岩 6)粗粒砂岩五、识图题：1、如图所示为某煤层底板等高线图。

试完成下列内容： 1）在图上画出该煤层的走向、倾向； 答：如图所示。

2）在图上画出该断层的走向、倾向； 答：如图所示。

3）判断该断层的性质； 答：正断层。

4）求该断层上A 点的落差。

答：断层上A 点的落差 h= H 下-H 上=100-70=30米图 煤层底板等高线图★山西省煤矿关键岗位从业人员中专学历教育★日期：2012年2月12日 《矿图》试题(卷) 第6 页(共 2 页)O O O O O O 线 O O O O O O O O O 封 O O O O O O O 密 O O O O O O O O O O2、什么叫煤层底板等高线图？3、叙述识读采掘工程平面图的步骤。

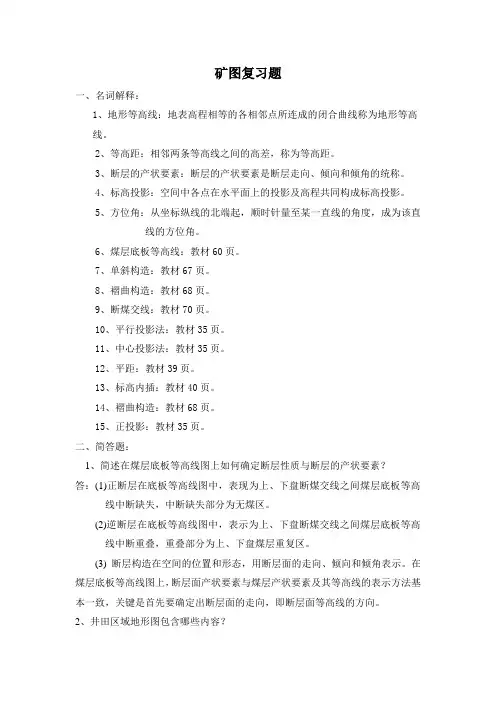

矿图复习题一、名词解释：1、地形等高线：地表高程相等的各相邻点所连成的闭合曲线称为地形等高线。

2、等高距：相邻两条等高线之间的高差，称为等高距。

3、断层的产状要素：断层的产状要素是断层走向、倾向和倾角的统称。

4、标高投影：空间中各点在水平面上的投影及高程共同构成标高投影。

5、方位角：从坐标纵线的北端起，顺时针量至某一直线的角度，成为该直线的方位角。

6、煤层底板等高线：教材60页。

7、单斜构造：教材67页。

8、褶曲构造：教材68页。

9、断煤交线：教材70页。

10、平行投影法：教材35页。

11、中心投影法：教材35页。

12、平距：教材39页。

13、标高内插：教材40页。

14、褶曲构造：教材68页。

15、正投影：教材35页。

二、简答题：1、简述在煤层底板等高线图上如何确定断层性质与断层的产状要素？答：(1)正断层在底板等高线图中，表现为上、下盘断煤交线之间煤层底板等高线中断缺失，中断缺失部分为无煤区。

(2)逆断层在底板等高线图中，表示为上、下盘断煤交线之间煤层底板等高线中断重叠，重叠部分为上、下盘煤层重复区。

(3) 断层构造在空间的位置和形态，用断层面的走向、倾向和倾角表示。

在煤层底板等高线图上，断层面产状要素与煤层产状要素及其等高线的表示方法基本一致，关键是首先要确定出断层面的走向，即断层面等高线的方向。

2、井田区域地形图包含哪些内容？答：(1)图名、比例、指北方向、坐标网。

(2)测量控制点：包括各级三角点、水准点和埋石图根点等。

(3)居民点和重要建筑物外部轮廓。

(4)独立地物：包括各种塔、烟囱、高压输电杆(塔)、贮气柜、井筒、井架等。

(5)管线、交通运输线路及垣栅：包括输电线、通讯线、煤气管道和围墙及栅栏等。

(6)用等高线表示的各种地形、地貌。

(7)河流、湖泊、水库、水塘、输水槽、水闸、水坝、水井和桥梁等。

(8)土质和植被：包括重要资源、森林、经济作物地、菜田、耕地、沙地和沼泽等。

3、如图为平面P和直线AB、CD的标高投影图，试判断各直线和平面P的关系，并求出直线和平面的交点。

1.安全煤柱图常用比例尺为 :(1:2000,亦可用 1:1000)2.直线要素 :(斜长 ,平距 ,倾角 ,高差 ,斜率 )3.直线标高内插的方法有 :(解析法 ,剖面法 ,平行线法 )4.点的平面位置一般用坐标表示 ,通常用 : (纬距 X,经距Y,标高 Z)5.空间两平面的相互关系可有 :(相交 ,平行 )6.空间直线与平面的相互关系有 :(平行 ,相交 ,在平面内 )7.井田开拓方式 ,按水平数目可分 :(单水平开拓 ,多少平开拓 )8.矿图线上的尺寸数字规定在 1:50---- 1:500比例图纸采用(mm) 1:1000----1:5000比例图纸上采用 (m )为单位9.空间倾斜面三要素是指 (走向 )一般用 (方位角 ) (倾角 )一般用 (方位角 )表示 ,(倾角 )用 (度 )表示10. 根据投影线是否平行 , 投影法可分为 (中心投影法 )(平行投影法 )11. 按井筒形成井田开拓可分为 :(立井开拓 , 平碉开拓 ,斜井开拓 , 综合开拓 )二 .名词解释1.图的比例尺 :图上某直线的长度与地面上相应线段实际的水平长度之比 .2. 采掘工程平面图 :是将开采煤层开采分层内的实测地质情况和采掘工程情况采用正投影的原理 ,投影到水平面上 ,按一定例尺绘出的图尺 .3. 标高内插 :在水平投影线上找出标高为 10整数倍各点的位置 .4. 坐标方位角 :在直角坐标系中 ,从指北方向起按顺序时针方向至某直线的夹角称之 .5.点的标高投影 :白空间一点 ,向零水平面作垂线 .在垂足处注明该点的标高 ,投影面上这个垂足及其标高就是该点的标高投影6. 煤层底板等高距与平距 :相邻两条煤怪底板等高线之间的高程差称为等高距 ,相邻两条煤层底板等高线之间的水平距离的水平距离称为煤层底板等高线的平距 .7.井底煤层底板等高线图 :将各采煤层底板等高线用标高投影的方法 , 投影到同一水面上 ,按照一定比例尺和规定的线条 ,符号绘制面成的图纸称之 .8.井底车场平图 :将井底车场内所有的巷道和硐室 ,用正投影的方法投影到一个水平面上 ,并按比例尺绘出图纸称之 .三 .问答题1.用煤层底板等高线表示单斜构造煤层有哪些特点 ?答 :在一定范围内 ,一系列岩层大致方向倾斜这种构造形态称为单斜构造 .特点 : 1.煤层底板平整走向稳定倾角均匀 ,则煤层底板等高线表现为平距大致相等的一组平行线 .2.煤层走向发生变化时 , 则表现煤层底板等高线之间的水平距离的变化 ,平距越大 ,倾角越小 ,反之 ,平距越小 , 表示煤层倾角越大 3.煤层底板等高线的等高距大小 ,取决于图纸的比例尺和煤层倾角的大小 .2.井田区域地形图 ,主要可以解决哪些技术问题 ?答 : 1确定地面某点的坐标和记程 2.确定直线的水平长度 ,坡度 ,倾斜长度 ,坐标方位角 , 3.可按设计坡度地形图上选定最平路线 , 4.绘制已知方向的剖面图 .5.地形图上求面积3煤矿用的地质图 ,测量图主要有哪些 ?答 :测量图主要采掘工程立面图有井田区域地形图 ,工业广场 ,工业广场平面图 ,井底车场平面图 ,水平主要巷道平面图 ,采掘工程平面图 ,采掘工程立面图井上下对照图和主要保护煤柱图 . 地质图主要有井田地形地质图 ,煤层底板等高线图 ,各种地质剖面图 ,各种柱状图 ,煤岩对比图 ,井田水文地质图及资源 (储量 )计算图等 .6 井下对照图的用途主要有哪些 ?答 : 井上 ,下对照图的主要用途是用来了解地面情况和井下采掘工程情况的相互位置关系为地面建设规划 ,井下开采设计和施工服务 .1,确定地表移动范围 2,确定井下开采深度 3.考虑铁路下 ,建筑物下 ,水体下采煤问题. 4.确定钻孔位置 .7.煤层底板等高线图的用途有哪此?答 :1煤层底板等高线图能清楚地反映井田范围煤层的产状要素及其变化情况 ,能反映出地质构造形态 ,断层发育情况及其在空间的延伸变化规律 ,能反映出各种构造对煤层的控控制和影响 .2.煤层底板等高线图是编制勤查设计布置勘查工程提文地质报告的重要图件之一 .3.煤层底板等高线图是进行资源计算的基础图件4. 煤层底板等高线图是分析 ,判断.预测地质构造形态及规律 ,编制地质剖面图 ,采掘工程设计图 ,采掘工程生产管理图 ,安全工程图保护煤柱及基他矿图的基础资料 5.煤层底板等高线图是矿井设计建设 ,生产阶段的重要图纸 .4.断层(正逆 )在煤层底板等高线图的表如何 ?答 :逆断层在图表现为上 .下盘断煤交线之间煤层底板等高线重叠 ukb分为断层上下盘煤层重复区5.采掘工程平面图的用途有哪些 ?答 :了解采掘空间位置关系及时掌握采掘进度 ,协调采掘关系 ,对矿井生产进行组织和管理资料 ,补充和修改地质图件进行计算 , 4.根据现有采煤工作面生产能力及掘进工作面握进速度 ,安排矿进年度采 ,掘计划 , 5.绘制其他矿图 ,如生系统图等 .。

成都理工大学2006—2007学年 第二学期《矿产资源勘查学》期末考试试卷（A 卷）一、填空题（20分，每空1分） 1、固体矿产勘查工作分为预查、 普查 、 详查、 勘探 4个阶段。

划分勘查阶段是为了避免在地质依据不足或任务不明的情况下进行盲目开发所造成的重大损失，是遵循“循序渐进、由已知到未知、由浅部到深部”的技术原则。

2、矿产勘查的特点就是在不确定条件下进行各种决策，其基本理论基础包括地质基础、 数学基础、 经济基础及 技术基础四个基本方面。

3、根据1999年新的《固体矿产资源/储量分类》国家标准，矿产勘查可行性评价据其目的、任务可分为概略研究、 预可行性研究 和 可行性研究 三个阶段。

4、找矿标志按照其成因分类可分为 地质标志、 地球化学标志、 地球物理标志、 生物标志 和人工标志五类；按其与矿化的联系可分为直接找矿标志和间接找矿标志两类。

5、矿产勘查中常用的采样方法主要有打块法、刻槽法、岩心采样、岩屑采样、 剥层法采样和全巷法。

二、名词解释（20分，5×4） 1、成矿规律：矿床在空间上和时间上与各种地质特征的关系。

2、成矿模式：成矿模式是对矿床赋存的地质环境、矿化作用、随时间变化显示的各类特征和成矿物质来源、迁移富集机理等矿床成因要素进行的概括、描述和解释，是某类矿床共性的表达方式。

3、地质编录：在找矿工作中，通过对工程揭露的各种地质现象，采样分析鉴定的成果及综合研究成果，直观地，正确地，系统地用文字、图片表示、秒回下来，这些工作就叫地质编录。

4、矿产工业指标：是在当前的技术经济条件下，工业部门对矿产质量的开采条件所提出的标准要求，也就是评定矿床工业价值、圈定工业矿体和估算工业矿产资源储量所遵循的标准。

5、地质调查：指一切以地质现象（岩石、地层、构造、矿产、水文地质、地貌等）为对象，以地质学及其相关科学为指导，以观察研究为基础的调查工作。

三、简答题（30分，3×10）1、依据地质可靠程度和可行性评价所获得的不同结果可将查明矿产资源分为储量、基础储量和资源量。

采矿CAD绘图复习题一、选择题：1．当使用Line命令封闭多边形时，最快的方法是（ A ）A．输入C回车B．输入B回车C．输入Plot回车D．输入Draw回车2．在其他命令执行时可输入执行的命令称为（C）A．编辑命令B．执行命令C．透明命令D．绘图命令3．用（C）命令可以设置图形界限。

A．Scale B．Extend C．Limits D．Layer4．Circle命令中的TTR选项是指用（D）方式画圆。

A．端点、端点、直径B．端点、端点、半径C．切点、切点、直径D．切点、切点、半径A）5．在执行Solid命令后，希望所画的图元内部填充，必须设置（A．Fill为ON B．Fill为Off C．Ltscale D．Color6．Offset命令前，必须先设置（C）A．比例B．圆C．距离D．角度7．以一段直线为基准，使另一条直线与该直线相交，应该用（A）命令。

A．Extend B．Trim C．Break D．Lengthen8．图块中的"0"层实体插入到当前图中，如当前层的颜色为红色，则插入后的"0"层实体的颜色为（C）A．红色B．白色C．不确定D．黄色9．以下哪个操作用于移动视图（B）A．Zoom/WB．PanC．Zoom D．Zoom/A10．C是哪个命令的热键名（B）A．CopyB．CircleC．Chamfer D．Color11．在AutoCAD中画出图形“．”的命令是(A )A．PointB．Donut C．Hatch D.Solid12．在AutoCAD中被锁死的层上(B )A．不显示本层图形 B.不能修改本层图形 C.不能增画新的图形D．以上全不能13．在AutoCAD中，对两条直线使用圆角命令，则两线必须(D)A.直观交于一点B.延长后相交C．位置可任意D．共面14.在绘制巷道时经常需要使用多线，一次绘出的多线被当作一个实体对待，对多线的编辑应该使用命令(B)A．Break B.Mledit C.Explode D．Trim15.以下有关AutoCAD“捕捉模式”(Snap)和“栅格模式”(Crid)的叙述正确的是(D)A.栅格的纵横间距必须相等B．Snap的纵横间距必须相等C.只有显示栅格式打开Snap才能捕捉到栅格点D.当栅格的间距与Snap的间距对应相等，Snap总是捕捉栅格点16．以下哪个设备属于图形输出设备( C )A．扫描仪B．复印机C．自动绘图仪D．数字化仪17．修剪物体需用( A )命令：A．Trim B．Extend C．Stretch D．Chamfer18．AutoCAD中图形文件的扩展名是( B )A．cfg B．dwg C．shx D．dwt19．打开/关闭正交方式的功能键、打开/关闭捕捉方式的功能键分别为( B ) A．F1、F3 B．F8、F3 C．F6、F8 D．F9、F1020．设置图形编辑窗口背景颜色的操作为( C )A．Layer/Color B．ColorC．Options/Display/Colors D．Options/Printer21．AutoCAD中的图层数最多可设置为( B )A．10层B．没有限制C．5层D．256层22．图1-1为综采工作面超前支护替棚后的巷道俯视图，绘制等间距工字钢的最佳方法是( C )图1-1 超前支护巷道俯视图A．复制B．偏移C．矩形阵列D．环形阵列23．绘制经纬网格时，可采用下列中的(B)命令来完成。

一、看图单项选择（每小题1分，共16分）根据图1所示的采矿工程平面图和剖面图，回答要问的数字代表 的巷道名称是什么？在下列每小题的四个备选答案中选出一个 正确答案，并将其字母标号填入题干的括号内。

字是题的序号，第2个数字是要问的巷道名称。

1018II211注意: 第1 个数II11722图1釆矿工程平面图和剖面图1、1—( )A、岩石运输大巷：B、0回风平巷；C、盘区石门：D、盘区石门尽头回风斜巷。

2、2—( )A、进风行人斜巷；B、m2上分层运输平巷；C、盘区冋风大巷；D、m2上分层采煤工作面。

3、3—( )A、盘区石门；B、进风斜巷；C、区段岩石轨道集中平巷；D、区段煤仓。

4、4—( )A、采煤工作面；B、回风运料斜巷；C、区段溜煤眼；D、盘区轨道上山。

5、5—( )A、g煤层采煤工作面；B、上分层回风平巷；C、无极绳绞车房；D、区段岩石轨道集中平巷。

6、6—( )A、回风运料斜巷；B、区段岩石运输集中平巷；C、千场绕道；D、g煤层冋风平巷。

7、7—( )A、ns上分层回风平巷；B. m,煤层冋风平巷；C、区段岩石轨道集中平巷；D、区段煤仓。

8> 8—( )A、区段煤仓；B、年场绕道；C. m2煤层上分层运输平巷：D、进风斜巷。

9、9—( )A、回风运料斜巷；B、区段进风斜巷；C、溜煤眼；D、材料道。

10^ 10—( )A、进风行人斜巷；B、回风运料斜巷；C、溜煤眼；D、盘区石门尽头回风斜巷。

11、11—( )A、回风运料斜巷；B、区段岩石轨道集中平巷；C、g煤层运输平巷；Dx ni|煤层回风平巷。

12、12—( )A、回风运料斜巷：B、材料道；C、进风行人斜巷；D、溜煤眼。

13> 13—( )A、区段岩石轨道集中平巷；B、材料道；C、im煤层上分层区段运输平巷；D、g煤层区段运输平巷。

14、14—( )A、im煤层上分层区段运输平巷；B、g煤层区段运输平巷；C、mi煤层区段回风平巷；D、进风斜巷。

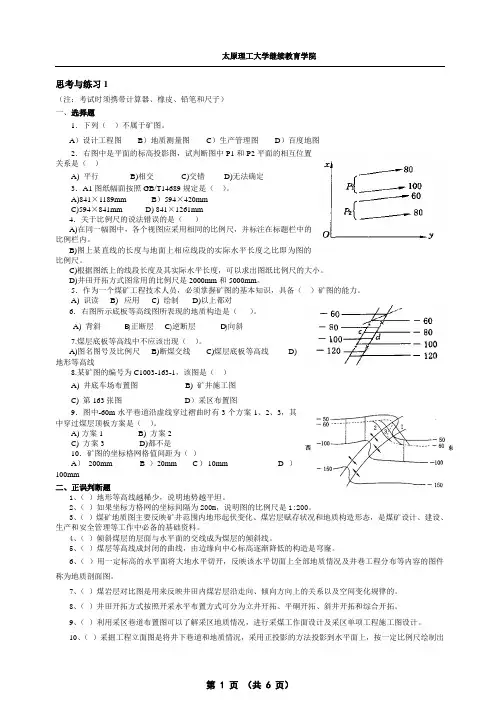

思考与练习1（注：考试时须携带计算器、橡皮、铅笔和尺子）一、选择题1．下列（）不属于矿图。

A）设计工程图B）地质测量图C）生产管理图D）百度地图2．右图中是平面的标高投影图，试判断图中P1和P2平面的相互位置关系是（）A) 平行B)相交C)交错D)无法确定3．A1图纸幅面按照GB/T14689规定是（）。

A)841×1189mm B）594×420mmC)594×841mm D) 841×1261mm4．关于比例尺的说法错误的是（）A)在同一幅图中，各个视图应采用相同的比例尺，并标注在标题栏中的比例栏内。

B)图上某直线的长度与地面上相应线段的实际水平长度之比即为图的比例尺。

C)根据图纸上的线段长度及其实际水平长度，可以求出图纸比例尺的大小。

D)井田开拓方式图常用的比例尺是2000mm和5000mm。

5．作为一个煤矿工程技术人员，必须掌握矿图的基本知识，具备（）矿图的能力。

A) 识读B) 应用C) 绘制D)以上都对6．右图所示底板等高线图所表现的地质构造是（）。

A) 背斜B)正断层C)逆断层D)向斜7.煤层底板等高线中不应该出现（）。

A)图名图号及比例尺B)断煤交线C)煤层底板等高线D)地形等高线8.某矿图的编号为C1003-163-1，该图是（）A) 井底车场布置图B) 矿井施工图C) 第163张图D）采区布置图9．图中-60m水平巷道沿虚线穿过褶曲时有3个方案1、2、3，其中穿过煤层顶板方案是（）。

A)方案1 B) 方案2C) 方案3 D)都不是10．矿图的坐标格网格值间距为（）A）200mm B ）20mm C）10mm D ）100mm二、正误判断题1、（）地形等高线越稀少，说明地势越平坦。

2、（）如果坐标方格网的坐标间隔为200m，说明图的比例尺是1:200。

3、（）煤矿地质图主要反映矿井范围内地形起伏变化、煤岩层赋存状况和地质构造形态，是煤矿设计、建设、生产和安全管理等工作中必备的基础资料。
