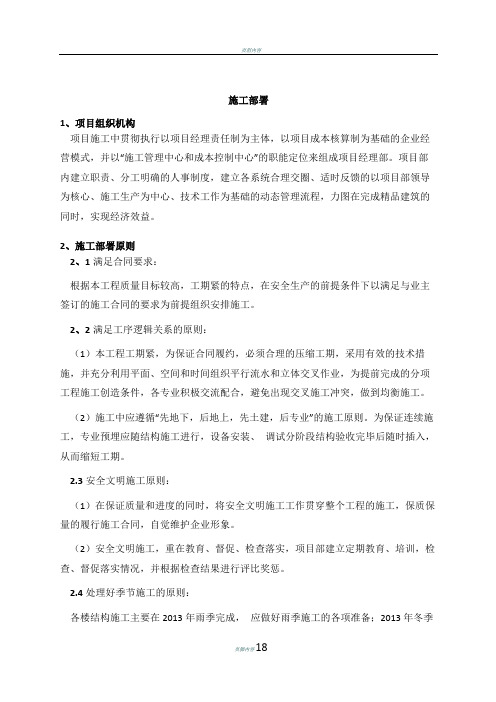

施工部署1、项目组织机构项目施工中贯彻执行以项目经理责任制为主体，以项目成本核算制为基础的企业经营模式，并以“施工管理中心和成本控制中心”的职能定位来组成项目经理部。
项目部内建立职责、分工明确的人事制度，建立各系统合理交圈、适时反馈的以项目部领导为核心、施工生产为中心、技术工作为基础的动态管理流程，力图在完成精品建筑的同时，实现经济效益。
2、施工部署原则2、1满足合同要求：根据本工程质量目标较高，工期紧的特点，在安全生产的前提条件下以满足与业主签订的施工合同的要求为前提组织安排施工。
2、2满足工序逻辑关系的原则：（1）本工程工期紧，为保证合同履约，必须合理的压缩工期，采用有效的技术措施，并充分利用平面、空间和时间组织平行流水和立体交叉作业，为提前完成的分项工程施工创造条件，各专业积极交流配合，避免出现交叉施工冲突，做到均衡施工。
（2）施工中应遵循“先地下，后地上，先土建，后专业”的施工原则。
为保证连续施工，专业预埋应随结构施工进行，设备安装、调试分阶段结构验收完毕后随时插入，从而缩短工期。
2.3安全文明施工原则：（1）在保证质量和进度的同时，将安全文明施工工作贯穿整个工程的施工，保质保量的履行施工合同，自觉维护企业形象。
（2）安全文明施工，重在教育、督促、检查落实，项目部建立定期教育、培训，检查、督促落实情况，并根据检查结果进行评比奖惩。
2.4处理好季节施工的原则：各楼结构施工主要在2013年雨季完成，应做好雨季施工的各项准备；2013年冬季施工以前应重点抓好安装工程的施工,做好成品保护工作和防冻工作。
5.5与土建和其他专业密切协作，充分利用时间、空间，保证局部和总体工期目标的实现。
3、组织协调及配合3.1以用户满意为指导思想，与甲方、监理密切配合，用严谨的工作作风赢得甲方和监理的信誉。
3.2服从土建项目部的领导，与项目部共创文明施工现场。
3.3每道工序完成并自检合格后，技术员与质检员对施工质量要进行认真检查，及时约请监理、甲方进行质量验收，有关技术资料签认后，方能进行下道工序。
一、施工组织设计1.1 施工组织设计总体说明1.2 施工进度计划1.3 施工方案1.4 施工现场平面布置图1.5 施工安全措施1.6 施工质量保证措施1.7 施工环境保护措施二、施工图纸及技术资料2.1 电气施工图2.1.1 电气总平面布置图2.1.2 电气设备布置图2.1.3 电气线路敷设图2.1.4 电气设备接线图2.1.5 电气设备安装图2.1.6 电气系统图2.2 技术规范及标准2.2.1 电气工程设计规范2.2.2 电气工程施工及验收规范2.2.3 电气设备安装规范2.3 设计变更及洽商记录2.4 材料设备清单2.4.1 主要电气设备清单2.4.2 辅助电气设备清单2.4.3 电缆及线缆清单2.4.4 钢筋、绝缘子等材料清单三、施工方案及措施3.1 施工方案3.1.1 施工顺序3.1.2 施工工艺流程3.1.3 施工方法及要求3.2 施工措施3.2.1 施工质量控制措施3.2.2 施工安全措施3.2.3 施工环境保护措施3.2.4 施工进度保证措施四、施工记录及检验报告4.1 施工记录4.1.1 施工日志4.1.2 材料进场检验记录4.1.3 施工过程检验记录4.1.4 施工验收记录4.2 检验报告4.2.1 材料检验报告4.2.2 施工过程检验报告4.2.3 系统调试检验报告4.2.4 验收检验报告五、施工验收及移交5.1 施工验收5.1.1 施工单位自检5.1.2 施工单位内部验收5.1.3 工程监理单位验收5.1.4 使用单位验收5.2 移交手续5.2.1 工程移交清单5.2.2 工程移交资料5.2.3 工程移交证书六、施工总结及经验教训6.1 施工总结6.1.1 施工组织与管理6.1.2 施工技术及质量6.1.3 施工安全与环保6.2 经验教训6.2.1 成功经验6.2.2 失败教训七、附件7.1 电气工程施工合同7.2 电气设备供应商资质证明7.3 施工单位资质证明7.4 施工人员资质证明7.5 相关政策法规及标准规范以上为电气工程施工文件目录，具体内容可根据实际情况进行调整和补充。
电气等工程施工方案一、工程概况本工程为某某大型工业园区的电气等工程，规模较大，主要包括供电系统、配电系统、照明系统、动力系统等多个方面的施工内容。
工程施工内容包括线路铺设、设备安装、系统调试等。
本工程涉及到的主要施工单位为电力公司、电气施工公司、设备供应商等。
二、施工环境1.气候条件：本工程所在地气候条件为温带季风气候，夏季炎热潮湿、冬季寒冷干燥，需注意施工期间的保暖降温等措施。
2.地形地貌：本工程所在地地形较为平坦，便于设备运输和施工作业。
3.环境保护：施工过程中需注意环保要求，减少噪音、粉尘等对周边环境的影响。
三、施工组织1.施工单位：本工程的主要施工单位为电力公司、电气施工公司和相关设备供应商。
需建立施工组织，明确各单位的责任分工，协调施工进度，并制定施工计划。
2.项目经理：由电气施工公司派遣专业的项目经理，全面负责本工程的施工管理，包括协调各施工单位、监督施工进度、确保工程质量等。
3.施工人员：各施工单位需派遣具备相关资质和经验的施工人员，进行具体的施工作业。
需要注意的是，施工人员的安全教育和培训，提高他们的安全意识和技术能力。
四、施工技术1.供电系统施工：供电系统是整个工程中最为重要的部分，需要确保供电系统的可靠性和安全性。
供电系统的施工包括变电站建设、高压线路铺设以及低压线路布线等。
在施工过程中，需严格遵守相关的安全规范和操作规程，确保施工安全。
2.配电系统施工：配电系统是将变电站输电的电能分配到各个用电设备的系统，包括配电箱的安装、电缆的铺设、开关柜的调试等工作。
在施工过程中，需要注意配电线路的绝缘和接地，确保系统的安全可靠。
3.照明系统施工：照明系统的施工主要包括灯具的安装、电线的敷设、照明开关的安装等。
在施工过程中，需要注意灯具的选用和安装位置，确保照明系统的亮度和均匀性。
4.动力系统施工：动力系统主要指大型设备的动力供应系统，包括电机的安装、控制柜的布线、电动机的调试等。
在施工过程中，需严格根据设备的要求进行安装和调试，确保设备的正常运行。
电气工程施工方案一、概述本文档为电气工程施工方案的详细说明，旨在确保电气工程的顺利施工和安全运行。
本方案涵盖了工程的基础设计、电缆敷设、设备安装、接线调试等各个环节，以及安全保障与质量控制措施。
二、施工准备为确保施工进展顺利，施工前需要进行以下准备工作：1.准备施工图纸和相关技术文件，包括电气布置图、接线图、电路图等。
2.提前与业主、设计人员、监理单位等进行充分的沟通，确保施工方案符合设计要求。
3.准备齐全施工所需的工具、设备和材料，包括电缆、电线、配电盘等。
4.成立施工团队，明确各个成员的职责和工作安排。
5.制定详细的工期计划和施工进度表，实施严格的工程管理和监督。
三、施工流程电气工程的施工流程如下：1.基础施工：根据设计要求，进行地下管道的布置和敷设。
确保管道符合国家标准，并进行质量验收。
2.电缆敷设：根据电气布置图，进行电缆的敷设和固定。
注意电缆的规格、截面和敷设的路径，确保安全可靠。
3.设备安装：安装电力设备，包括配电盘、开关、插座等。
严格按照设备的安装要求进行操作，确保设备的正常运行。
4.接线调试：根据接线图，进行电路的接线和调试工作。
确保电路连接正确、可靠，并进行必要的检查和测试。
5.完善配套：包括接地、防雷、火灾报警等配套设施的安装和调试工作。
确保电气工程的安全可靠性。
四、安全保障为确保施工过程的安全性，必须制定相关的安全保障措施：1.施工现场应设置合理的警示标志，并做好施工区域的封闭和隔离工作，以确保工人和外界的安全。
2.工人必须佩戴符合相关标准的个人防护装备，并接受安全培训。
3.施工现场应配备消防设备，并定期进行检查和维护。
4.严禁在施工现场吸烟，禁止使用明火和易燃物品。
5.施工过程中，必须按照相关规定对高压电路进行有效的隔离和标识。
五、质量控制为确保工程的质量，需要采取以下措施：1.施工过程中，严格按照设计要求和相关标准进行操作，确保电气工程的各个环节符合质量要求。
2.施工现场设置专人监督，对施工过程进行全程质量控制和记录。
电气工程施工方案(范本)一、项目概况本项目为某工业园区的新建电气工程，涉及到变压器室、配电房、照明系统、供电系统等内容，总建筑面积为10000平方米。
二、施工准备工作1. 周边环境调查：对工程周边环境进行调查，了解周边土地利用情况、交通状况、施工时段等信息，为施工做好准备。
2. 施工人员招聘：根据施工需要招聘电气工程师、电工等相关工程人员，确保施工过程中人员的配备充足。
3. 施工设备购置：购置必要的施工设备，包括起重机、搅拌机、电焊机等，以保证施工的正常进行。
4. 施工材料采购：根据工程设计要求，采购供电设备、导线、开关等施工所需材料。
三、变压器室施工1. 施工程序：根据设计图纸，确定变压器室的位置和大小，进行土地平整、基础浇筑、围墙建造等工作，确保变压器室的建造符合相关标准要求。
2. 设备安装：安装变压器、开关设备、避雷器等设备，按照相关规范做好接地、绝缘等工作，确保设备安全运行。
3. 调试验收：完成设备安装后，进行设备调试和验收，确保变压器室的设备正常运行。
四、配电房施工1. 建筑施工：确定配电房的位置和建筑结构，进行配电房的建筑施工，确保建筑结构稳固、符合要求。
2. 电气设备安装：安装配电设备、开关设备、主配电盘等设备，按照相关规范进行接线和接地等工作，确保电气设备安全运行。
3. 布线接地：进行电气设备的布线和接地工作，确定配电房的供电线路和接地情况，确保所有设备安全可靠。
五、照明系统施工1. 照明设计：根据建筑设计要求，设计照明系统的布局和灯具的选择，确保照明系统能满足建筑内的光照需求。
2. 灯具安装：根据设计要求，安装各处的照明灯具，确保灯具的位置和亮度符合设计要求。
3. 灯具调试：完成灯具安装后，进行灯具的调试和亮度检测，确保照明系统能满足建筑内的照明需求。
六、供电系统施工1. 施工程序：根据设计图纸，确定供电系统的布置和线路敷设，进行供电系统的施工工作，确保供电系统的建造符合相关标准要求。
电气工程专项施工方案1. 引言电气工程施工方案是指在电气工程施工过程中，为了确保施工的质量、安全和进度的控制而制定的具体施工步骤和方法。
本文档详细介绍了电气工程专项施工方案的内容和要点。
2. 施工准备2.1 人员安排在施工前需要确定施工队伍的人员构成，包括工程经理、技术负责人、电气工程师、电工等。
2.2 施工设备和材料准备根据电气工程的具体需求，准备相应的施工设备和材料，包括电缆、接线端子、开关、插座等。
2.3 工期计划制定电气工程施工的工期计划，确定各个施工阶段的时间节点和任务。
3. 施工步骤3.1 施工现场准备在施工现场进行必要的准备工作，包括清理现场、搭建临时电源和照明设备等。
3.2 布线与穿线根据电气工程设计方案进行布线，并进行穿线工作，确保电缆的安装位置准确无误。
3.3 设备安装与接线依据电气设备的安装要求，进行电气设备的安装工作，并进行接线工作。
在接线过程中，要注意防止线路短路和火灾的风险。
3.4 验收与调试完成电气设备的安装与接线后，进行验收与调试工作，确保设备的正常运行。
4. 安全措施4.1 施工现场安全管理在施工现场设置必要的安全警示标识，并制定相应的安全措施，保障施工人员的安全。
4.2 电气设备安全措施确保电气设备的安全使用，包括设备的防水、防爆、防火等安全措施。
4.3 火灾防控措施制定相应的火灾防控措施，包括安装灭火设备、设置疏散通道等。
5. 环保要求5.1 废弃物处理按照环保要求，对工程施工过程中产生的废弃物进行分类、储存和处理。
5.2 节能措施在电气工程施工过程中，采取相应的节能措施，减少能源的消耗。
6. 施工质量控制6.1 质量验收标准制定电气工程施工的质量验收标准，并进行相应的质量检查。
6.2 质量监督设置质量监督人员，对施工过程进行监督，并及时发现和处理质量问题。
7. 进度控制7.1 施工进度计划根据工期计划，制定施工进度计划，并进行进度的监控和调整。
7.2 进度报告定期编制进度报告，汇报工程进度情况，并及时解决进度延误的问题。
【最新整理，下载后即可编辑】电气工程施工方案1、编制依据及范围：1.1编制依据1.1.1施工图纸：电施01~电施37；1.1.2《建筑电气工程施工质量验收规范》（GB50303-2002）；1.1.3《火灾自动报警系统施工及验收规范》（GB50166-2002）；1.1.4《建筑电气通用图集》92DQ1-13；1.1.5《自动消防系统设计安装手册》；1.1.6《常用电气设备安装》；1.1.7《北京地区电气规程汇编》。
1.2.编制范围：照明系统、动力系统、消防报警系统及联动系统，公共及事故照明、广播系统、防雷接地系统。
2、工程概况：本建筑为框架结构，地下三层、地上六层。
地下三层为汽车库、水泵房，地下二层为汽车库、浴室，地下一层为汽车库、餐厅、变电所等设备。
1~6层为办公室。
总建筑面积为14864.9平方米，地上面积为7430.3平方米，地下面积为7434.7平方米。
建筑物总高度为22.01米。
本工程建设单位为北京市***公司，设计单位为北京市****设计工程公司，监理单位为北京市**监理公司。
3、供电系统方式、方法：3.1电源由市网引入两路10KV电源，预留6*SC150钢管，于±0.000、-1.3米处埋设进户。
穿过建筑物外墙处应设置防水挡板，做法参见《建筑通用图集》92DQ5.5-4。
本工程中预留引入管。
变电室电缆分界小室设在地下二层。
3.2供电系统高压系统10KV两路电源采用单母线分段运行方式，当任意一侧非事故失电时，母线可自动、手动投入。
高压柜采用金属环网柜，变压器低压侧0.4KV母线亦采用单母线分段运行，低压联柜采用字投自复及手动投入的方式。
均设防误操作闭锁，确保两路电源不并列运行。
配电系统的接点形式为TN-C-S系统。
3.3照明系统正常照明包括办公室安装单、双、三管荧光灯；机房、车库安装双管荧光灯；大厅及走廊为筒灯，事故照明包括出口指示灯、疏散指示灯，重要机房及重要场所，事故下继续工作照明。
电气工程施工方案(1)
一、前言
电气工程施工方案是指针对特定电气工程项目所制定的实施计划，旨在保障施
工过程的顺利进行，确保工程质量和安全。
本文将针对电气工程施工方案的制定与实施进行详细介绍。
二、方案制定
2.1 施工范围确定
根据项目需求和设计方案，确定电气工程的施工范围，包括建筑物内外的电气
设施、线路及配电箱等。
2.2 人员组织
组织施工过程中所需的电气工程人员，包括电气工程师、技术员、施工人员等，确保施工人员具备相关资质和经验。
2.3 材料准备
根据设计方案和施工需要，提前准备好所需电气设备、材料和工具，并做好验
收工作。
三、施工实施
3.1 现场布置
根据施工图纸，合理布置施工现场，确保施工过程中的安全和顺利进行。
3.2 施工操作
按照电气工程施工图纸和方案要求，进行电气设备的安装、接线、调试等操作。
3.3 质量控制
严格执行施工方案，加强对施工质量的管控，确保施工质量符合相关标准和规范。
四、安全防护
4.1 安全管理
建立健全的安全管理制度，加强对施工现场的安全监督和安全教育，确保施工过程中的安全生产。
4.2 防火防爆
在电气工程施工过程中，严格执行防火防爆措施，避免因电气设备引发火灾和爆炸等安全事故。
五、总结与展望
通过本文对电气工程施工方案的介绍，我们了解了电气工程施工过程中的重要性和关键步骤。
未来，在电气工程施工中，我们将进一步完善施工方案，提高施工效率和质量，实现更加安全可靠的电气工程建设。
电气工程施工方案一、电气穿线1、技术准备（1）接到图纸后，立即发给工长、施工预算及班组，由技术质量部负责组织图纸会审及技术交底。
在会审时把发现的问题集中起来并做好记录，在技术交底时一并提出并办理洽商。
及时研究制定施工方法和技术措施。
（2）技术员、施工员、操作员要认真学习有关规程、规范及验收标准。
掌握施工方法，了解工程的质量标准。
施工中严格按图施工。
（3）技术员及施工员要提前编制分项工程书面交底，内容包括：质量标准、施工方法、技术节约措施、安全、文明、消防等措施。
（4）大力推广应用四新技术，要求到现场进行实际操作，做样板向工人作示范交底。
2、材料准备（1）施工人员根据图纸编制一次性材料计划，及时提交给公司设备物资部。
（2）管材、接线盒、灯头盒、套管先组织进入现场，确保施工顺利进行。
（3）材料采购人员要认真熟悉生产计划，材料计划、设备加工定货计划。
选用设备、材料时要货比三家，择优选用，尽快落实货源，按生产进度、部位分期分批组织进入施工现场。
（4）原材料、半成品及成品设备，进入现场要及时进行检查验收，不合格的产品要坚持退货，做好对进入现场的材料、设备的品种、规格、数量的核对工作。
如数量、规格、型号不对，及时找有关人员解决以保证施工。
3、配线工程施工工序及基本要求（1）配线施工前应考虑的事项1）全面熟悉施工图纸弄清设计图纸的设计内容及设计意图，对图中选用的电气设备和主要材料等进行统计，以做好备料工作，对采用的代用设备和材料，要考虑供电安全和经济技术等指标。
2）注意图纸提出的施工要求考虑与主体工程和其它安装工程的配合，确定合理的施工方法，为防止破坏建筑物的强度和损害建筑物的美观，应尽量做好预埋预留工作，同时还应根据规范要求尽量考虑好与其它管线工程的关系，避免施工时发生位置的冲突，而造成返工。
3）在熟悉图纸的同时，还必须熟悉有关电气安装工程的技术规范、工程质检验标准等有关的技术资料。
（2）做好工具、材料的准备配线施工程序：根据施工图纸，确定电器安装位置，导线敷设途径及导线穿过墙壁和楼板的位置→在抹灰前，将配线所有的固定点打好孔洞，埋设好支持构件，搞好预埋预留工作→装设绝缘支持物、线夹、支架或保护管→敷设导线→安装灯具及电器设备→测试导线绝缘，连接导线→校验、自检、试通电。
施工部署1、项目组织机构项目施工中贯彻执行以项目经理责任制为主体，以项目成本核算制为基础的企业经营模式，并以“施工管理中心和成本控制中心”的职能定位来组成项目经理部。
项目部内建立职责、分工明确的人事制度，建立各系统合理交圈、适时反馈的以项目部领导为核心、施工生产为中心、技术工作为基础的动态管理流程，力图在完成精品建筑的同时，实现经济效益。
2、施工部署原则2、1满足合同要求：根据本工程质量目标较高，工期紧的特点，在安全生产的前提条件下以满足与业主签订的施工合同的要求为前提组织安排施工。
2、2满足工序逻辑关系的原则：（1）本工程工期紧，为保证合同履约，必须合理的压缩工期，采用有效的技术措施，并充分利用平面、空间和时间组织平行流水和立体交叉作业，为提前完成的分项工程施工创造条件，各专业积极交流配合，避免出现交叉施工冲突，做到均衡施工。
（2）施工中应遵循“先地下，后地上，先土建，后专业”的施工原则。
为保证连续施工，专业预埋应随结构施工进行，设备安装、调试分阶段结构验收完毕后随时插入，从而缩短工期。
2.3安全文明施工原则：（1）在保证质量和进度的同时，将安全文明施工工作贯穿整个工程的施工，保质保量的履行施工合同，自觉维护企业形象。
（2）安全文明施工，重在教育、督促、检查落实，项目部建立定期教育、培训，检查、督促落实情况，并根据检查结果进行评比奖惩。
2.4处理好季节施工的原则：各楼结构施工主要在2013年雨季完成，应做好雨季施工的各项准备；2013年冬季施工以前应重点抓好安装工程的施工,做好成品保护工作和防冻工作。
5.5与土建和其他专业密切协作，充分利用时间、空间，保证局部和总体工期目标的实现。
3、组织协调及配合3.1以用户满意为指导思想，与甲方、监理密切配合，用严谨的工作作风赢得甲方和监理的信誉。
3.2服从土建项目部的领导，与项目部共创文明施工现场。
3.3每道工序完成并自检合格后，技术员与质检员对施工质量要进行认真检查，及时约请监理、甲方进行质量验收，有关技术资料签认后，方能进行下道工序。
3.4施工中遇到与规范不符、专业间矛盾，要及时向项目部反映。
3.5对其他专业的设备、管线方向位置、预留洞口等要了解掌握。
3.6施工中需变更的，应先洽商后干活。
3.7施工过程中的隐蔽工程、绝缘测试、调试运行等，应及时约请甲方、监理参加质量验收和资料签认。
3.8所有分包单位必须按要求填报各种报表和施工技术资料，保证工程技术资料的有效与完整。
3.9各专业分包单位的技术资料由总包统一归档、统一管理。
机电分公司对各分包单位的技术资料每月检查一次。
如有问题，及时下发问题整改单限期整改。
3.10各专业间的工序矛盾及时解决，并及时向建设单位通报各分包单位的工作进展情况。
4.施工准备4.1技术准备4.1.1根据工程特点和施工对象具体安排施工进度、施工方法及工序要求，以便更准确地指导施工。
4.1.2做好技术管理工作（1）认真作好熟悉图纸和图纸会审工作，图纸收到后认真审看，初步了解设计意图，检查施工图是否完整、齐全，是否符合国家规范的要求。
各专业之间的施工图是否交圈，有无矛盾和错误。
坐标、尺寸、标高及说明方面是否一致，技术要求是否明确。
掌握工程的特点和结构形式，对哪些部位可以采用那些新技术、新工艺。
图纸会审要作好“图纸会审记录”，作为指导施工的依据。
（2）做好技术交底工作在图纸会审之后，立即组织施工组织设计的编制、审批及施工组织设计的交底工作。
技术人员做好分部、分项工程施工技术交底以及施工作业指导书。
及时编制分部、分项工程及关键部位的施工技术交底、安全技术交底等作业指导书。
（3）施工方案编制计划根据图纸要求，按照国家规范，结合本工程的特点，制定《施工方案编制计划》，分项工程施工前，写好技术交底，交底的内容应明确、细致、可操作性强，并且通俗易懂。
在施工过程中对方案、交底的实施进行检查，并应根据现场施工条件和工作环境的变化及时对方案和交底做出变更。
（4）建立健全项目部各种记录台账，符合贯标工作的要求。
4.2物资准备4.2.1根据合同要求与建设单位签订供货协议，明确双方材料设备供应范围及责任。
4.2.2根据主要机具需用量计划和进场时间，做好机具设备的购置、安装和调试工作，保证工程正常使用。
4.2.3 由于施工场地的限制，电气材料的进场时间、数量等要计划周密，要分阶段进场，保证施工物资设备的供应。
4.2.4电气材料设备进场后，首先由材料员进行数量检验，然后由技术质量人员进行技术性能确认，填写材料设备进场检验纪录。
4.2.5电气材料设备自检合格后，要及时向监理进行材料设备的报验。
4.2.6对电用弯头、各种预埋用箱盒、各种支架、管材的防腐要提前进行预加工，并妥善存放。
4.3 施工机具设备、仪表准备主要机械设备、仪表计划表4.4现场准备4.4.1对管理人员进行合同内容、专业知识的培训，组织技术人员熟悉图纸，作好图纸会审的准备工作。
4.4.2择优录用外埠施工队，针对工程规模、技术要求、操作工艺、质量标准、文明施工、消防知识等进行入场培训教育，确保工程质量、安全和进度目标的实现。
4.4.3对现场的办公室要准备充分，各种管理制度、管理职责、方针目标、组织机构等要按要求上墙。
4.4.4材料库、加工棚、料场要符合现场管理要求，做到库房通风良好不漏雨，地面干燥不返潮；加工棚要有隔音措施；料场平整不积水，且有排水措施5.主要施工方法5.1管路敷设5.1.2材料检查(1)所用主材必须具备资质齐全。
（营业执照、生产许可证、检测报告、合格证）。
都要在有效期内方可使用。
（2）管路敷设超过下列长度，应加装接线盒见下表：(3)进户管向外一端要有2%的坡度，向里一端要考虑进线柜的位置；进出箱柜的钢管要排列有序；在墙体和混凝土内的保护层不小于15mm。
(4)使用金属软管两端要有锁紧装置，动力管路小于0.8米，照明管路小于1.2米。
(5)管路外壳要有可靠接地，但不能作为电气设备的接地线。
5.3线、缆敷设5.3.1工程流程进场检验-→电气扫管-→线缆敷设-→线缆连接-→线缆摇测-→线缆标识-→质量验收-→成品保护。
5.3.2线缆敷设要求：(1)线缆敷设前应认真扫管，清理干净，带齐护口；(2)导线要按要求分色，干线两端要有色标；(3)管路内导线不能有背扣、拧花和接头；(4)导线接头要符合规范要求。
缠绕接头要紧密，涮锡饱满；接线帽连接时，接线帽与线径规格要一致，不能断线芯；(5)导线接头要先用高压胶布缠绕，然后再用黑胶布缠绕；(6)接地线必须用黄绿双色导线；(7)不同电压、不同回路的导线应加隔板放在同一线槽内；(8)放电缆时要用专用电缆车，如图5.3.2所示；(9)电缆敷设时，应在电缆两端分别留出温度补偿和检修备用长度；端部留1-2m；中间留1.5m；(10)电缆穿完后，进户两端要及时用石棉绳封堵严密；(11)三相或单相的交流单芯电缆不得单独穿于钢导管内。
图5.3.2 电缆车放线示意图5.3.3线缆敷设5.3.3.1水平敷设（1）敷设方法可用人力或机械牵引。
（2）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（3）不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
（4）同等级电压的电缆沿支架敷设时，水平净距不得小于35mm，且不得小于电缆外径尺寸。
5.3.3.2 垂直敷设。
（1）垂直敷设，有条件的最好自上而下敷设。
土建未拆室外电梯前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
（2）自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
（3）沿支架敷设时，支架距离不得大于1.5米，沿线槽敷设时，每层最少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
（4）电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。
5.3.4绝缘摇测照明线路用1000V绝缘摇表分两次摇测绝缘电阻，一次是电气器具安装前，将灯具的导线分开，开关的导线连通，将被测两端分别接“接地”（E）和“线路”（L）的两个端钮上，一人摇测，一人记录。
速度保持在120r/min左右。
另一次是在是电气器具全部安装完毕送电之前进行摇测，摇测时将线路上的开关置于断开位置进行。
5.4 箱变安装5.4.1工艺流程：开箱检验-→测量定位-→基础安装 -→箱变安装 -→箱变内配线-→二次摇测-→质量验收-→成品保护。
5.4.2开箱检查：(1)安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)电箱本体外观检查应无变形，油漆完整无损。
(4)配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
表5.4.5-15.4.6绝缘摇测导线、电缆敷设完毕后，要及时进行绝缘摇测。
BV型导线和低压电力电缆采用1000V，ZC-7型绝缘摇表，其绝缘电阻大于0.5MΩ。
设备试运行前，要对箱柜间线路和线对地间绝缘电阻进行二次摇测，其馈电线路绝缘电阻大于0.5MΩ；二次回路绝缘电阻大于1MΩ。
灯具绝缘电阻值不小于2 MΩ（内部接线为铜芯绝缘电线截面不小于0.5mm2）。
开关插座极间绝缘电阻值不小于5MΩ。
（5）摇测绝缘电阻时(如图5.4.6)，摇表要放置平稳，用力均匀，速度为每分钟120转。
测量母线线间和对地电阻，测量二次线线间和对地电阻，应符合现行国家施工验收规范的规定。
在测量二次回路电阻时，不应损坏其它半导体元件，摇测绝缘电阻时应将其断开。
图5.4.6 摇表测量示意图5.7系统调试5.7.1调试准备(1)电气设备调试前要彻底清扫全部设备及变配电室、控制室的灰尘；清除配电柜盘内的一切杂物；清扫电气开关及仪表元件；检查母线上、设备上有无遗留下的工具、金属材料及其它物件。
(2)调试人员应认真阅读施工布线图、系统原理图，了解各系统的技术指标，做到心中有数。
线路校对及接线检查无误，各条支路的绝缘电阻摇测合格后，方允许通电试运行。
5.7.2强电调试(2)送电调试之前必须将所有的开关置于分闸位置，然后用操作手把对开关进行分、合闸动作试验。
当线路一切正常，设备无误时，方可进行设备调试，调试时先局部后系统。
当设备性能和安装质量出现问题时，应及时排除，并做好记录。
(3)电气照明灯具应在通电安全检查后进行系统通电运行。
以电源进户线为系统，系统内的全部照明灯具均得开启同时投入运行，运行时间为24小时。
要随时测量系统的电源电压、负荷电流，并做好记录。
试运行过程中每隔2小时记录一次。
(4)通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应。
