输电线路故障查找

输电线路故障查找输电线路故障查找是电力系统运行中的重要环节之一，也是保障电力供应安全可靠的关键举措。

下面将从四个方面详细介绍输电线路故障的查找方法。

一、故障判断：故障判断是查找故障的前提和基础，主要包括故障类型判断和故障位置判断两个方面。

故障类型判断是指通过分析故障现象和电流电压波形，结合检查户内仪器设备的运行状况，初步判断出故障是断相、短路、接地故障中的哪一种。

故障位置判断是指根据故障指示器、保护器动作信号和功率方向保护的触发情况，结合线路的拓扑关系，初步判断出故障位置所在的段落。

二、故障分区：故障分区是指根据故障线路的运行特点，将其分成不同的区段，利用分段延时触发、分段区域选择等方法，缩小故障范围。

故障分区首先要了解故障线路的供电区域、拓扑结构以及工作方式。

然后根据供电区域的距离和相对路径长度，将故障线路划分为若干个分区。

分区要满足互不干扰原则，即故障点所在的分区与其它分区电气量无关。

最后根据故障现场的观察和综合判断，确定故障点所在的分区。

三、故障定位：故障定位是指确定故障发生的具体位置，它是查找故障的关键步骤。

故障定位方法主要有两种，一种是通过实地检查、测量和比对的方法，一种是通过故障指示器、保护器动作信号和连续运行的供电点判断法。

实地检查法是指在故障现场进行设备检查、电压电流测量和相位比对等操作，通过观察故障点的症状和现象，结合测量结果和比对数据，确定故障点的位置。

故障指示器和保护器动作信号是由于电流或电压的变化而引起的，可以间接指示出故障点的位置。

通过观察故障指示器和保护器的动作信号，结合供电点的连续运行情况，可以初步确定故障点的位置。

四、故障处理：故障处理是指根据故障的具体情况，采取正确的处理方法，及时恢复供电。

故障处理方法包括绝缘恢复、短路跳闸和设备更换等。

绝缘恢复是指在确定故障点位置后，采取相应措施将其绝缘岛与电力系统重新连接，恢复供电。

短路跳闸是指根据故障电流大小和系统保护范围，通过跳闸操作将故障段与电力系统隔离，切断故障电流。

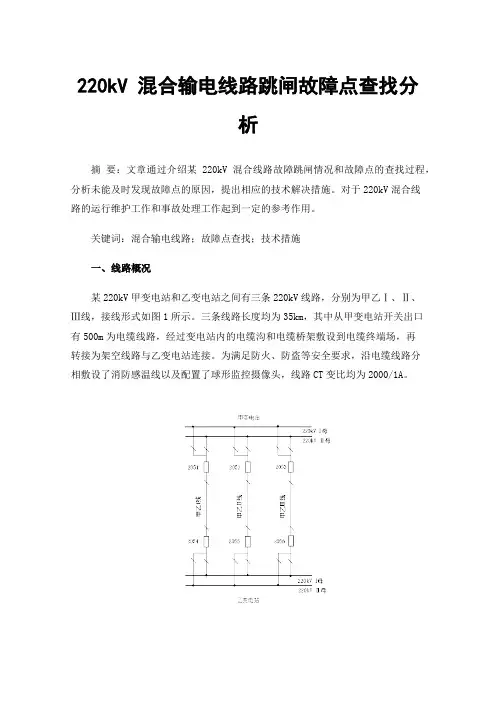

220kV 混合输电线路跳闸故障点查找分析摘要：文章通过介绍某220kV混合线路故障跳闸情况和故障点的查找过程，分析未能及时发现故障点的原因，提出相应的技术解决措施。

对于220kV混合线路的运行维护工作和事故处理工作起到一定的参考作用。

关键词：混合输电线路；故障点查找；技术措施一、线路概况某220kV甲变电站和乙变电站之间有三条220kV线路，分别为甲乙Ⅰ、Ⅱ、Ⅲ线，接线形式如图1所示。

三条线路长度均为35km，其中从甲变电站开关出口有500m为电缆线路，经过变电站内的电缆沟和电缆桥架敷设到电缆终端场，再转接为架空线路与乙变电站连接。

为满足防火、防盗等安全要求，沿电缆线路分相敷设了消防感温线以及配置了球形监控摄像头，线路CT变比均为2000/1A。

图1 甲、乙变电站连接示意图 二、保护跳闸情况 （一）第一次跳闸情况某日早上6:50,220kV 甲乙I 线两侧保护装置动作跳闸，同时将两侧开关跳开，跳闸时天气为阴天。

具体动作情况如下：1.甲变电站差动保护动作情况1.甲变电站距离保护动作情况1.乙变电站差动保护动作情况根据甲、乙变电站主一、主二共四套保护装置的差动保护动作情况可知，故障相别、故障电流、动作时间基本一致，可以确定是在甲乙I 线范围内出现故障导致保护动作跳闸。

根据甲变电站主一、主二保护装置距离保护动作情况可知，故障测距为1.2km （或者0km ），而乙变电站主一、主二保护装置的距离保护未动作。

对于乙变电站距离Ⅰ段保护，其保护范围是线路全长的80%～90%[1]（即从乙变电站开关出口到线路28～31.5km 处），如果故障点确实是靠近甲变电站1.2km 处，已超出乙变电站距离Ⅰ段的保护范围，则乙变电站保护装置的距离Ⅰ段保护未动作是正确的。

因两侧差动保护快速动作，故两侧距离Ⅱ、Ⅲ段保护未达到动作时间，不会动作。

甲变电站运行维护人员根据保护装置信息，从甲乙I 线甲变电站开关出口到距离出口约2km 左右的线路进行检查，包括约500米的电缆线路和部分架空线路，未发现影响线路强送的设备异常。

输电线路故障查找输电线路是电力系统中至关重要的一部分，它的稳定性和可靠性对于保障电力供应和提高电力系统运行效率至关重要。

但是，输电线路也会不可避免地出现故障，例如断线、接触不良、设备老化等等。

这时，如何快速准确地查找线路故障是电力系统工作者需要解决的一个重要问题。

目前，输电线路故障查找的方法大致可以归纳为以下几种：1.巡检法巡检法是输电线路故障查找中最基础的方法，通常由运检人员徒步沿线巡视而来。

巡视时应当留意设备外观是否正常，例如跳线、绝缘子、支架等是否有松动、损坏等情况。

巡视时也应留意路面、地形是否有障碍，如树枝、藤蔓等可能与导线接触的物体，以及地质情况是否有塌方、山体滑坡等情况。

2.故障指示器法故障指示器是一种设备，能够在输电线路出现故障时自动发出信号，如有人工查询，可以较快准确的定位故障。

通常该设备的精度在几百米到几千米之间。

故障指示器通过检测线路的电压、电流的异常变化，自动发出指示信号，在线路发生故障时即可快速定位故障点。

3.红外热成像法红外热成像技术利用的是物体的辐射能量，可对输电线路进行局部检测。

设备在进行检测时无需接触线路，也无需打开保护器，可以在运行中对线路进行快速检测。

利用制冷、加热等各种手段调节器件的温度使设备制造并经受多个状态的加热反应、转移、冷却。

这时，根据红外热成像技术的原理，可发现线路局部的热源，确定故障点。

4.低频时域反射法低频时域反射法也是一种比较常用的输电线路故障查找方法。

该方法利用含时域特性的故障回波，在线路发生短路及接触不良时，会反射出一定的电压和电流波形，通过测试设备能够测量到这些信号，从而确定故障点。

总的来说，针对不同的故障类型和设备位置，选用不同的方法查找线路故障将具有较大的效率优势。

例如，在距离较远的情况下，故障指示器等无人值守设备相对更具有优势，而在人工巡检无法确定故障点的情况下，即可尝试红外热成像检测等手段。

此外，依靠专业的故障检测设备和运维团队的责任心与专业能力，能够提高查找线路故障的效率，保证电力系统的稳定性和可靠性，实现稳定、高效、可持续供电。

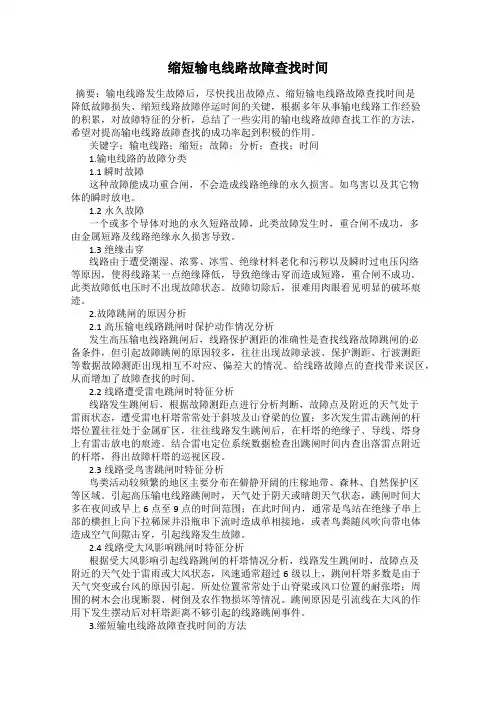

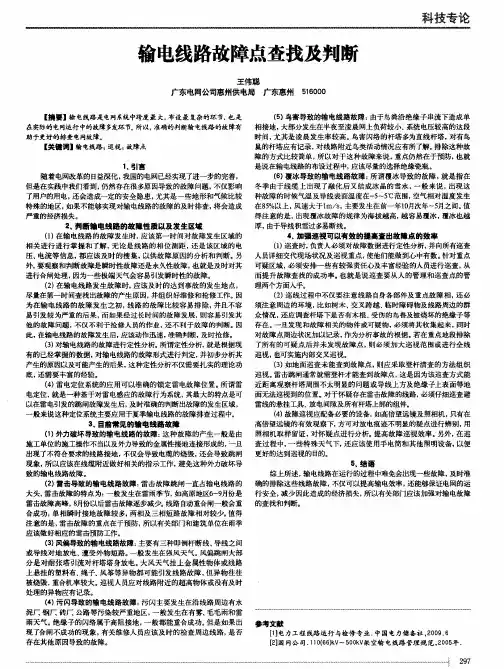

缩短输电线路故障查找时间摘要：输电线路发生故障后，尽快找出故障点、缩短输电线路故障查找时间是降低故障损失、缩短线路故障停运时间的关键，根据多年从事输电线路工作经验的积累，对故障特征的分析，总结了一些实用的输电线路故障查找工作的方法，希望对提高输电线路故障查找的成功率起到积极的作用。

关键字：输电线路；缩短；故障；分析；查找；时间1.输电线路的故障分类1.1 瞬时故障这种故障能成功重合闸，不会造成线路绝缘的永久损害。

如鸟害以及其它物体的瞬时放电。

1.2永久故障一个或多个导体对地的永久短路故障，此类故障发生时，重合闸不成功，多由金属短路及线路绝缘永久损害导致。

1.3绝缘击穿线路由于遭受潮湿、浓雾、冰雪、绝缘材料老化和污秽以及瞬时过电压闪络等原因，使得线路某一点绝缘降低，导致绝缘击穿而造成短路，重合闸不成功。

此类故障低电压时不出现故障状态。

故障切除后，很难用肉眼看见明显的破坏痕迹。

2.故障跳闸的原因分析2.1高压输电线路跳闸时保护动作情况分析发生高压输电线路跳闸后，线路保护测距的准确性是查找线路故障跳闸的必备条件，但引起故障跳闸的原因较多，往往出现故障录波、保护测距、行波测距等数据故障测距出现相互不对应、偏差大的情况。

给线路故障点的查找带来误区，从而增加了故障查找的时间。

2.2线路遭受雷电跳闸时特征分析线路发生跳闸后，根据故障测距点进行分析判断，故障点及附近的天气处于雷雨状态，遭受雷电杆塔常常处于斜坡及山脊梁的位置；多次发生雷击跳闸的杆塔位置往往处于金属矿区，往往线路发生跳闸后，在杆塔的绝缘子、导线、塔身上有雷击放电的痕迹。

结合雷电定位系统数据检查出跳闸时间内查出落雷点附近的杆塔，得出故障杆塔的巡视区段。

2.3线路受鸟害跳闸时特征分析鸟类活动较频繁的地区主要分布在僻静开阔的庄稼地带、森林、自然保护区等区域。

引起高压输电线路跳闸时，天气处于阴天或晴朗天气状态，跳闸时间大多在夜间或早上6点至9点的时间范围；在此时间内，通常是鸟站在绝缘子串上部的横担上向下拉稀屎并沿瓶串下流时造成单相接地，或者鸟粪随风吹向带电体造成空气间隙击穿，引起线路发生故障。

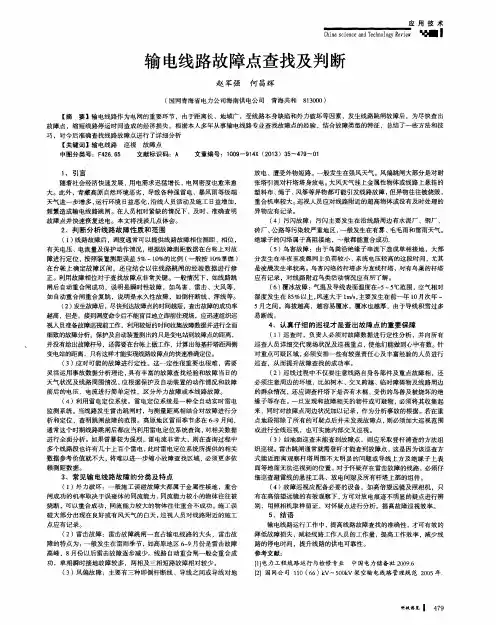

浅谈输电线路故障的查找及防范对策摘要:本文阐述了查找输电线路故障定点的关键是细致的分析，强调了输电线路故障查找的重点是合理的巡视，探讨了查找输电线路故障定点的保障是准确的数据，提出了输电线路短路跳闸故障的防范对策。

关键词:输电线路故障的查找防范对策输电线路发生故障后，尽快查出故障点是降低故障损失、缩短线路故障停运时间的关键。

输电线路固有的“点多、面广、线路长和运行条件恶劣”的特点,在接到事故信息后,如何准确无误地进行处理,尽快解决问题,提高工作效率,是长时间以来困扰现场的一个难题。

1、查找输电线路故障定点的关键是细致的分析(1)首先应在线路台账上对故障进行定位。

向调度索要有关线路跳闸时的故障录波器或微机保护的故障测距、相位、有关电压、电流量及保护动作情况。

根据故障测距数据,在线路台账上对故障进行定点,按照装置测距误差5%～10%的比例在台账上确定故障区间,还应结合以往线路跳闸的经验数据进行部分修正。

(2)其次应对可能的故障进行定性。

这一点很重要也很难,需要灵活运用事故数据分析、丰富的事故查找经验,掌握准确的现场情况,并应经集体商定。

根据保护及自动装置的动作情况及反映的故障前后的电压、电流量的数值进行简单定性,才可以对区域外故障或本线路故障进行区分。

一般施工误碰故障大都属于金属性接地,重合闸重合成功的几率决定于误碰体的通流能力。

通流能力较小的物体往往被烧断,可以重合成功,通流能力较大的物体往往重合不成功。

合成绝缘子的闪络属于高阻接地,一般都能重合成功,大部分发生在半夜至凌晨,网上负荷较小、系统电压较高的这段时间,尤其是凌晨的发生率最高。

闪络的杆塔多为直线杆塔,主要集中在有雾、毛毛雨和雷雨天气,多因鸟粪、鸟展翅起飞或雷击引起。

雷雨天气易出现雷击,大雪无风天气由于导线上积雪过多易断线,雨加雪冰冷天气轻载线路会因覆冰断线,浓雾天气绝缘子有可能污闪,暴风天气耐张杆距离较小的弓子线易放电,线路负荷过重且存在导线接头接触不良的问题,容易引发接头发热烧断故障。

电力输电线路故障巡查及解决措施摘要：电力系统运行中，最关键的组成部分就是电力线路的输电线路。

但是输电线路经常会受到各种环境条件的影响，频发各种类型的故障。

基于这种情况，在现实的电力系统运行、检修、维护过程中，设法提高对电力系统输电线路，故障巡查的力度和频率，意义十分重大。

此外，工作人员要提前做好各种预防措施，防范事故的发生，这才能够保证输电线路的平稳运行，保障人民生活的水平和质量。

基于此，本文将对电力输电线路故障巡查及解决措施进行分析。

关键字：电力输电线路故障；巡查；解决措施1引起输电线路故障的原因1.1单相接地单相接地故障是电力输电线路中十分常见的一种故障，尤其是在恶劣的环境中，单相接地故障的发生概率会大大提升。

单相接地障碍会致使相电压出现变零现象，从而导致输电线路电压超过设备耐压最高值，在这种情形下，输电设备很容易出现烧毁现象。

如果没有及时处理已经发生损坏的输电设备，在短时间内高压线路的温度就会上升到很高数值，从而致使整个输电线路出现短路问题或是爆炸、火灾等事故。

1.2自然因素电力输电线路一般都会建设在人烟稀少的地方，而且没有什么遮挡，直接暴露在空气中的输电线路在遇到雷电天气时最容易出现跳闸故障，强烈的雷击很可能会导致绝缘子出现闪络放电现象和避雷线断裂问题。

而且，雷电能够击穿电力输电线路，从而引发严重的安全事故，并对电力系统的平稳运行造成严重影响。

另外，大风、雨雪等恶劣天气也会对输电线路的正常运行产生影响。

1.3线路鸟害线路鸟害也是引起输电线路故障的主要原因之一，特别是近几年，我国的自然环境得到了很大改善，由于鸟害引发的输电线路故障也变得越来越多。

鸟害引发的线路故障主要有如下三种：一是鸟类筑巢时如果在导线和绝缘子之间遗落了筑巢物，绝缘子串很可能就会出现短接现象，从而导致线路故障的发生；二是猛禽类食用小动物时经常会将动物内脏留在导线上方横担位置，这样也会导致绝缘子出现短接现象，从而致使单相接地故障的发生；三是鸟类将粪便排在了绝缘子上，从而导致绝缘子出现闪络放电现象。

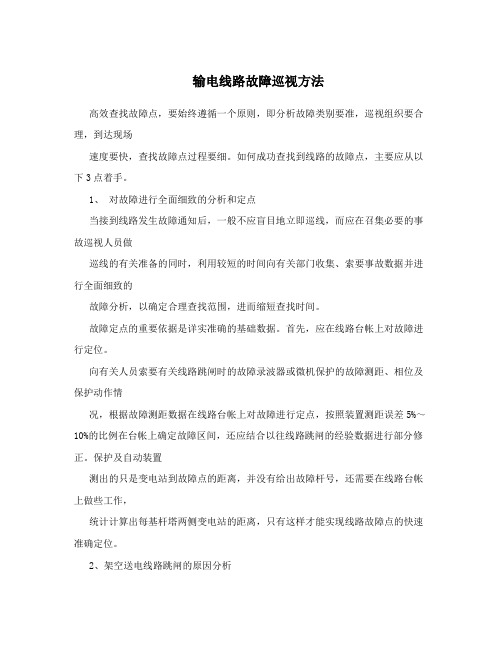

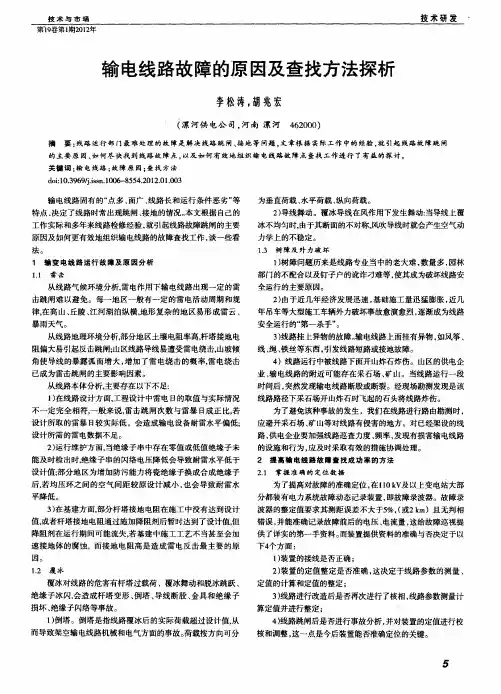

输电线路故障巡视方法高效查找故障点，要始终遵循一个原则，即分析故障类别要准，巡视组织要合理，到达现场速度要快，查找故障点过程要细。

如何成功查找到线路的故障点，主要应从以下3点着手。

1、对故障进行全面细致的分析和定点当接到线路发生故障通知后，一般不应盲目地立即巡线，而应在召集必要的事故巡视人员做巡线的有关准备的同时，利用较短的时间向有关部门收集、索要事故数据并进行全面细致的故障分析，以确定合理查找范围，进而缩短查找时间。

故障定点的重要依据是详实准确的基础数据。

首先，应在线路台帐上对故障进行定位。

向有关人员索要有关线路跳闸时的故障录波器或微机保护的故障测距、相位及保护动作情况，根据故障测距数据在线路台帐上对故障进行定点，按照装置测距误差5%～10%的比例在台帐上确定故障区间，还应结合以往线路跳闸的经验数据进行部分修正。

保护及自动装置测出的只是变电站到故障点的距离，并没有给出故障杆号，还需要在线路台帐上做些工作，统计计算出每基杆塔两侧变电站的距离，只有这样才能实现线路故障点的快速准确定位。

2、架空送电线路跳闸的原因分析架空送电线路跳闸的原因分析架空送电线路暴露于旷野之中，引起引线路跳闸的因素很多，根据提供的有关线路跳闸时的故障录波器或微机保护的故障测距、相位及保护动作情况、短路电流大小以及发生故障的季节和时间，初步确定故障的形式和类别。

引起引线路跳闸的因素很多，但主要有以下一些：（1）树木。

春夏两季，树木生长速度较快，在线路下面或附近的树木，由于国家“天保工程”和恳耕还林等原因，电力部门无法及时砍伐，长到一定高度，保证不了导线的安全距离，就有可能碰触导线。

在大风天气里树枝摇摆，有时也会发生断枝、倒树的情况，因为树木本身水分较大，当触及架空线路时，就会造成接地或烧伤导线等故障，还会强起火灾。

（2）导地线松驰。

在架空送电线路中，如果导地线的弧垂不按设计进行施工，导线弧垂偏差过大，在春季，容易造成导线相间短路，引起架空线路跳闸。

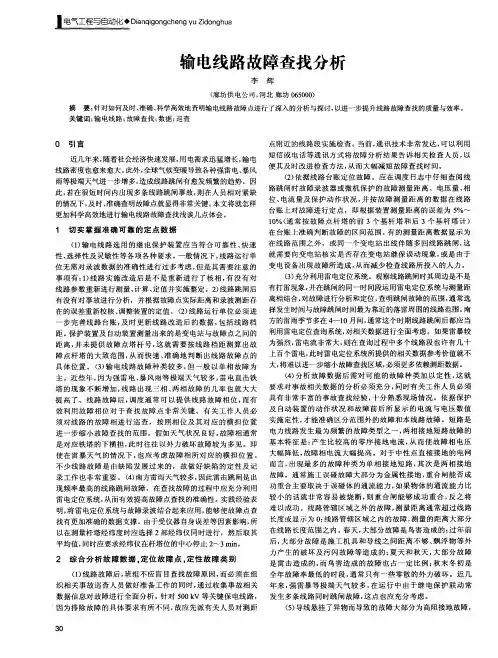

输电线路跳闸故障分析及查找摘要：输电线路对电力传输起着非常重要的作用，但输电线路存在着点多面广的问题，因此在维护方面需要耗费的人力物力较多。

特别是有的线路跨越了较多的省份，距离较长，发生输电线路跳闸的时，故障的判断和查找就变得十分困难。

因此，对输电线路跳闸的故障查找显得十分重要。

关键词：线路、跳闸、分析、查找1输电线路常见的故障分类及特点输电线路故障有设备本体缺陷造成的，有外力破坏造成，也有不可抗拒的自然灾害造成；常见故障有雷击跳闸、外力破坏跳闸、漂浮物跳闸、鸟害跳闸、污闪跳闸、风偏跳闸；揭阳供电局输电管理所近几年跳闸情况如下表1.1雷击闪络故障据统计，我局110～500kV线路雷击造成线路跳闸次数占全部跳闸故障总数的30%～40%，雷击故障跳闸一直占输电线路跳闸的第一位。

雷击故障的特点为：一般发生在雷雨季节，如华南地区6～7月份是雷击故障高峰，一般8月中旬以后雷击故障减少；线路重合闸装置一般会重合成功；单相瞬时接地故障较多，两相及三相短路故障相对较少，属于金属性接地。

故障点一般有地线断股，导地线、挂点金具、合成绝缘子均压环均有放电点，接地引落线有过流痕迹，玻璃绝缘子自爆。

1.2外力破坏故障从近几年揭阳供电局输电线路故障统计中，外力破坏故障占线路跳闸故障的第三位，外力破坏故障是吊车、挖土机、水泥泵车在线路线行下违章施工碰线。

吊车碰线特点为：单相接地故障较多，多为下相；一般发生在良好天气下；故障点多发生在线路特殊区段；导线及机械有明显放电点。

1.3鸟害故障鸟害造成鸟粪闪络故障多数是由于鸟粪沿瓷绝缘子串流下造成单相接地，偶尔也有沿杆塔排便后造成横担与导线放电，即空气闪络。

鸟害发生的特点：单相接地故障较多；多发生在阴湿天气下；90%以上的鸟害故障点多发生在河流、水库、养鱼池、林区附近，根据供电公司对近五年鸟害故障统计，鸟害故障点附近都有河流和林区；根据经验鸟害故障通常发生在夜间22:00至次日凌晨04:00之间。

输电线路故障查找输电线路故障是指输电线路中出现的各种故障，包括短路、接触故障、跳闸、断线等。

当输电线路出现故障时，会造成供电中断，严重影响电力系统的安全稳定运行。

及时准确地查找和排除输电线路故障至关重要。

本文将就输电线路故障查找的一般步骤和方法进行介绍。

一、输电线路故障的一般步骤1. 接收故障信息：一旦发现输电线路出现故障，首先要及时接收相关的故障信息。

这些信息包括：故障发生的地点、线路故障类型、故障前后线路的动态数据等。

这些信息可以通过监控系统、巡检人员或用户投诉等途径获得。

2. 核实故障信息：接收到故障信息后，要及时派遣专业人员前往故障现场进行核实。

通过检查线路设备、测量参数、听取用户反映等方式，了解故障的具体情况，确定故障类型和位置。

3. 制定故障处理方案：在确认了故障的类型和位置后，要根据具体情况制定故障处理方案。

这包括确定临时措施、调度相关设备、安排人员维修等。

同时要考虑故障处理的安全性和有效性。

4. 故障处理：在制定好故障处理方案后，要立即展开故障处理工作。

这包括：设备停电、设置安全警戒区域、维修设备、更换零部件、恢复供电等。

在进行故障处理时，要确保人员安全，并严格按照操作规程进行。

5. 故障分析：在故障处理结束后，要对故障进行深入分析。

通过对故障的原因进行彻底分析，找出根本原因，并提出改进措施。

这对预防类似故障再次发生具有重要意义。

6. 故障记录和报告：在处理完故障后，要做好故障记录，并报告相关部门。

故障记录包括：故障发生时间、地点、故障类型、处理过程和结果等。

报告也要包括故障的原因和分析结论。

1.巡检法巡检法是一种常用的输电线路故障查找方法。

通过定期巡检输电线路，可以及时发现设备运行异常、松动接触等问题，预防故障的发生。

巡检方法一般包括：目视检查、听音、测温、测振等。

通过这些方法，可以快速发现线路的异常情况，及时处理。

2. 测试法测试法是通过对输电线路进行各种参数的测试，来判断线路的运行是否正常。

输电线路故障查找输电线路故障查找是电力系统运行中的一项重要工作，也是保障电网安全运行的关键环节。

在输电线路运行过程中，可能会出现各种故障，如线路短路、接地故障、相间短路等。

及时准确地查找和排除故障对于保障供电可靠性至关重要。

下面将介绍一下输电线路故障查找的步骤和方法。

一、故障查找的步骤1. 收集信息在开始故障查找之前，应首先收集有关线路故障的信息。

包括故障发生的时间、位置，现场运维人员的描述，以及可能相关的录波、录相等证据。

这些信息对于故障的定位和排除非常重要。

2. 分析定位根据收集到的信息，对可能的故障位置进行分析定位。

可以借助故障录波仪、故障指示器等设备进行排查，根据故障指示器的指示来确定故障区间。

3. 实地调查确定故障区间后，需要进行实地调查，实地检查线路的各个部位和设备设施的状态。

这样可以了解现场情况，判断是否有明显故障迹象，如断线、断脱、烧坏等。

4. 逐级排查根据现场实地调查结果，逐级排查线路和设备的状态。

从离故障点最近的设备一级一级排查，检查线路电气连接、绝缘状况等。

5. 验证测试根据排查的结果，使用测试仪器对线路进行验证测试。

如使用电阻测试仪进行线路的绝缘测试、接地测试，使用故障录波仪或示波器进行线路电压电流波形分析等。

通过测试数据的对比和分析，可以进一步缩小故障位置。

6. 故障排除确定故障位置后，根据具体故障情况采取相应的故障排除措施。

如对短路故障，应及时切除故障点，对电线进行绝缘处理；对接地故障，应及时对接地点进行修复等。

7. 检修检验故障排除后，还需要进行检修检验。

对修复的设备和线路进行绝缘测试、耐压试验等，确保故障排除的可靠性和安全性。

二、故障查找的方法1. 故障指示器法通过故障指示器的指示，根据指示器的报警信号判断故障位置。

故障指示器通常安装在距故障点一段距离的地方，根据指示器报警的时间和区间来确定故障位置。

2. 区段法将线路分为多个区段，逐个区段检查，从而缩小故障范围。

输电线路故障查找输电线路故障查找是电力系统运行中的重要环节，它直接关系到电力系统的运行稳定性和供电可靠性。

一旦发生输电线路故障，往往会导致大面积停电，给人们的生活和生产带来严重影响。

及时有效地查找故障并恢复供电，对于保障电力系统的正常运行至关重要。

本文将对输电线路故障查找的相关内容进行详细介绍。

一、故障类型输电线路故障可以分为短路故障、接地故障和断线故障三种类型。

短路故障是指在输电线路中的两根或多根导线之间发生电气连接，导致电流异常增大，可能引起线路、设备的过载和损坏。

接地故障是指输电线路中的导线因接地而产生的故障，接地故障一般分为接地短路和接地开路两种情况。

断线故障是指输电线路中的导线发生断裂，导致线路中断，失去了通电功能。

二、故障查找方法1. 外观检查法外观检查法是一种简单快捷的故障查找方法。

通过巡视输电线路，检查线路的支架、绝缘子、铁塔等设备是否受损或存在异常现象。

特别要注意检查导线是否断线、接地和是否出现腐蚀等情况。

外观检查法可以帮助及早发现电力线路设备的异常情况，及时进行维修和更换，预防故障的发生。

2. 遥测法遥测法是一种利用遥感技术来查找输电线路故障的方法。

通过遥测仪器对输电线路的电流、电压、接地电流等参数进行实时监测，当线路出现异常情况时，可以及时发现并定位故障点。

遥测法具有反应灵敏、定位准确的特点，能够帮助操作人员迅速查找出故障点，缩短故障恢复时间。

3. 巡检法巡检法是一种定期对输电线路进行全面检查的方法。

通过定期巡检，可以及时发现和排除造成线路故障的潜在隐患，预防故障的发生。

巡检法要求巡线人员对线路的各个部位进行仔细检查，包括支架、绝缘子、连接件等设备的完好情况，以及线路的杆塔、导线等的异常现象。

巡检法可以帮助管理人员及早发现线路问题，采取相应的维修措施，确保线路的安全运行。

4. 试验法试验法是一种利用电气试验仪器来查找输电线路故障的方法。

通过对线路的绝缘电阻、电容、电感等参数进行测试，可以判断线路是否存在接地故障或断线故障。
