单相异步电动机精选ppt

格式：ppt
大小：1.85 MB
文档页数：18

下载文档原格式

《单相异步电动机》课件

THANKS
感谢观看
制动方式
电动机的制动方式主要有能耗制动、反接制动和再生制动等。
04
单相异步电动机的运行与维护
安全操作规程
确保电源连接正确
在连接电源之前，应确保电源电压与电动机铭牌上的额定电压相符，并使用合适的电源插头和插座。
穿戴防护用品
操作时应穿戴适当的防护用品，如绝缘手套、护目镜等，以防止触电和机械伤害。
功率因数
电动机的输入功率中有功功率占输入功率的比重，反映了电动机的功率利用率。
起动性能
起动转矩
电动机起动时产生的转矩，是衡量电动机起动性能的重要参数。
起动电流
电动机起动时输入的电流，是衡量电动机起动性能的重要参数。
调速与制动
调速方式
电动机的调速方式主要有变极调速、变频调速和变转差率调速等。
应用领域
01
02
03
家用电器
单相异步电动机常用于各种家用电器，如电风扇、洗衣机、空调等。
商业设备
在商业应用中，单相异步电动机可用于各种设备，如自动售货机、电动工具等。
工业自动化
在工业自动化领域，单相异步电动机可用于各种生产设备和自动化生产线。
02
单相异步电动机的结构
定子
作用
定子是单相异步电动机的固定部分，主要作用
校验启动转矩和最大转矩
在选型过程中，需要对电动机的启动转矩和最大转矩进行校验，以确保其能够满足启动和Байду номын сангаас行过程中的负载需求。
考虑效率与节能要求
在容量选择时，应考虑电动机的效率和节能要求，优先选择高效、节能的电动机。
验证工作制与负载持续率
根据实际工作制和负载持续率，对电动机的容量进行校验，以确保其能够满足长期稳定运行的需求。

单相异步电动机.ppt

手机文化对小学生身心健康的影响及教育策略研究【摘要】我们现在这个时代已经是网络技术时代了，网络信息无处不在，很多家长在家里都是手机不离身的，同时手机这种文化也深深的影响了当代的小学生，目前很多学生都是独生子女，家长为了孩子的人身健康及学习方面为理由给学生进行了智能手机的配备，在相关的调查中我们可以发现很多小学生因为有了手机而产生了一定的身心健康的变化，更多的是给学生带来了负面的影响，因此本文就针对手机文化对于小学生身心健康影响进行分析并提出相应的策略，希望能带给大家启发。

【关键词】智能手机小学生心理现状策略通过一系列的调查，我们可以发现，现在很多小学生都具有智能手机，同时由于小学生这个阶段孩子还比较小，课业压力比较轻，因此很多家长对于学生使用手机并不太严加管制。

有一些学生的QQ以及微信聊天对话框一直处于上线的状态，同时还有在节假日的时候学生也都是利用手机进行打游戏或者是聊天，这些都对学生的身心健康造成了一定的影响，现在很多家长在平时家庭教育过程中不注重对孩子进行手机健康使用方面的培养，这就让孩子过长时间的使用手机，为孩子的心理障碍埋下了伏笔。

一、智能手机对小学心理危害的基本现状1.对小学生思维及逻辑的危害相信很多大人都了解，现在我们的交流不是用电话进行交流，更多的是借助QQ，微信等软件进行交流，对于小学生来说他们几乎每一个小学生都有属于自己的QQ账号或者微信账号，他们和同学进行交流的过程中也大多是使用相应的聊天软件进行沟通交流，在使用聊天软件的过程中，大家很少进行语言上的沟通，很多时候都可以利用表情包来代替自己所想说的话，这样就会让学生不需要花费大量的精力和时间去思考，如何才能正确的准确的描述一件事情，就对学生的语言组织能力造成了一定的影响，使得学生的语言组织能力有了一定的退化，他们认为只需要发一个表情包就解决的问题，就不需要再进行语言的组织，这样对于学生的思维方式就产生了非常大的障碍，长时间的使用图片或者符号沟通交流，学生的思维方式以及思维能力都会受到一定的限制，对于学生更好的进行语言的学习和表达都产生了一定的障碍。

单相异步电动机课件

使用环境
01
考虑电动机的使用环境，如温度、湿度、海拔高度等，选择适合的电动机型号。
负载特性
02
根据负载的转矩、转速等特性，选择具有适当特性的电动机。
成本与维护
03
考虑电动机的制造成本和维护成本，选择性价比高的电动机。
电源条件
04
根据电源的电压、频率和容量等条件，选择合适的电动机。
设计要点
磁路设计
额定电压（Un）
电动机在额定工作状态下运行时所规定的输入电压，单位为伏特（V）。
额定转速（n）
电动机在额定工作状态下运行时所规定的输入电流，单位为安培（A）。
效率与功率因数
效率（η）
电动机运行时的输出功率与输入功率的比值，表示电动机能量转换效率的指标。
功率因数（pf）
电动机运行时的有功功率与视在功率的比值，表示电动机对电网能量的利用程度。
单相异步电动机ppt课件
$number {01}
目录
• 单相异步电动机简介 • 单相异步电动机的结构 • 单相异步电动机的电气性能 • 单相异步电动机的运行与维护 • 单相异步电动机的选型与设计
01
单相异步电动机简介
定义与工作原理
定义
单相异步电动机是一种利用单相交流电源供电的小型电机，通常由定子、转子、机壳和端盖等部分组成。
应用领域
01
家用电器
如电风扇、空调、
冰箱等。
02
电动工具
如电钻、电锯、电吹风等。
04
其他领域
如医疗器械、玩具
03
等。
工业自动化
用于驱动小型机械和设备，如传送带
、泵等。
02
单相异步电动机的结构

单相异步电动机的基本结构和工作原理PPT课件

You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
Hale Waihona Puke 示的脉动磁场。由上可见：
此磁场在空间并不旋转，只是磁通或磁感应强度的大小随时间作正弦变化，即
B Bm sint
在电机系统中，常把磁通大小随时间做正弦变化的磁场称脉动磁场，其磁场曲线如图(a)所示
可以证明，一个空间轴线固定而大小按正弦规律变化的脉动磁
场（用磁感应强度B表示），可以分解成两个转速相等而方向相反的旋转磁场 Bm1 和 Bm2 ，如图（b）所示，磁感应强度的大小为：
由此可得出结论：
（1）在脉动磁场作用下的单相异步电动机没有启动能力，即启动转矩为零；
（2）单相异步电动机一旦启动，它能自行加速到稳定运行状态，其旋转方向不固定，完全取决于启动时的旋转方向。
因此，要解决单相异步电动机的应用问题，首先必须解决它的启动转矩问题。
二、单相异步电动机的启动方法单相异步电动机在启动时若能产生一个旋转磁场，就可以建立
5．7 单相异步电动机的基本结构和工作原理特点： 1. 为小容量的电动机，从几瓦到几百瓦；
.. 2. 由单相交流电源供电的旋转电机；
3. 具有结构简单、成本低廉、运行可靠等一系列优点。
所以单相异步电动机被广泛用于电风扇、洗衣机、电唱机、吸尘器、医疗器械及自动控制装置中。
一、单相异步电动机的磁场单相异步电动机的定子绕组为单相，转子一般为鼠笼式。当接入单相交流电源时，它在定、转子气隙中产生一个如图所

单相异步电动机ppt课件

图串电抗器调速接线图
串电抗器调速在电动机的电源线路中串联起分压作用的电抗器，通过调速开关选择电抗器绕组的匝数来调节电抗值，从而改变电动机两端的电压，达到调速的目的，如图所示。串电抗器调速，其优点是结构简单，容易调整调速比，但消耗的材料多，调速器体积大。

晶闸管调速利用改变晶闸管的导通角，来实现加在单相异步电动机上的交流电压的大小，从而达到调节电动机转速的目的，这种方法能实现无级调速，缺点是会产生一些电磁干扰。目前常用于吊式风扇的调速上。
工作原理
为了能产生旋转磁场，利用启动绕组中串联电容实现分相，其接线原理如图（a）所示。只要合理选择参数便能使工作绕组中的电流与启动绕组中的电流相位相差90°，如图（b）所示。设则
工作原理
分相后两相电波形如图所示。设则图电容分相单相电动机接线图及相量图图两相电流波形图
图两相旋转磁场
如同分析三相绕组旋转磁场一样，将正交的两相交流电流通入在空间位置上互差90°的两相绕组中，同样能产生旋转磁场
与三相异步电动机相似，只要交换启动绕组或工作绕组两端与电源的连接便可改变旋转磁场的方向。
单相单相异步电动机的调速
单相异步电动机的调速方法主要有变频调速、晶闸管调速、串电抗器调速和抽头法调速等。变频调速设备复杂、成本高、很少采用。下面简单介绍目前较多采用的串电抗器调速、抽头法调速和晶闸管调速。
类型
单相异步电动机有多种类型，目前应用最多的是电容分相的单相异步电动机，这实际上是一种两相运行的电动机，下面仅就这种电动机进行介绍。
结构与三相笼形异步电动机类似，转子绕组也为一笼形转子。其结构如图所示。
结构
单相异步电动机结构图
结构
单相异步电动机结构图

《异步电动机》课件

异步电动机的调速
变极调速
通过改变电动机的极数来调节转速，但只能在有限的范围内调速。
变频调速
通过改变电源的频率来调节电动机的转速，可以实现宽范围的调速，且调速性能好。
异步电动机的制动和反转
能耗制动
反转
在电动机定子绕组中通入直流电，产生恒定的磁场，利用转子感应电流与恒定磁场的相互作用产生制动力矩。
03
转子铁芯
转子铁芯是电动机的磁路部分，通常由0.5mm厚的硅钢片叠压而成。
转轴
转轴是电动机的输出部分，通过轴承与机座相连，用于驱动负载。
05
04
转子绕组
转子绕组是电动机的电路部分，它由绝缘导线绕制而成，嵌套在转子铁芯槽内。
其他部件
01
02
03
轴承
轴承是用来支撑转子的部件，分为滚动轴承和滑动轴承两种。
通过改变电源相序或绕组接线方式来实现电动机的反转。
反接制动
通过反接电源相序来改变电动机旋转磁场的旋转方向，利用转子感应电流与旋转磁场的相互作用产生制动力矩。
05
异步电动机的维护与故障处理
异步电动机的日常维护
定期检查
定期检查异步电动机的外观、紧固件、轴承异步电动机的清洁，防止灰尘、杂物进入
汽车用异步电动机
适用于汽车驱动和辅助系统，如起动机、发电机等。
04
异步电动机的运行与控制
异步电动机的启动
直接启动
通过直接将电动机接入电源来启动。这种方式简单，但可能导致电流过大，适用于小容量电动机。
降压启动
通过降低加在电动机上的电压来减小启动电流。常用的方法有星形-三角形启动和自耦变压器启动。
《异步电动机》 PPT课件

单相异步电动机(上课用PPT)

开, 这时单相异步电动机实质上是两相启动单相运转。
改变转向的方法, 是把工作绕组或启动绕组中的任何一个绕组接电源的
两出线端对调。
2．电容启动分相式单相异步电动机
电容启动分相式单相异步电动机的工作原理图如图 6 - 4所示。这种电
动机在结构上和电阻分相式相似 , 区别只是在启动绕组中串入一个电容器 ,
• 有关强洗、中洗和弱洗的工作情况如下： • 强洗：波轮单向连续转动，洗涤时产生强烈的涡流冲刷衣物。波轮转动时
间的长短由定时器控制，最长不超过15分钟。适用于洗涤较脏的工作服、床单及粗厚衣物。 • 中洗：波轮以自动间歇正反向转动，产生中等涡流冲刷衣物进行洗涤。正或反转25～30秒，间歇3～5秒。适用于洗涤棉麻织物、化纤混纺衣物。 • 弱洗：波轮以自动间歇正反向转动，产生柔和涡流冲刷衣物进行洗涤。正或反转3～5秒，间停5～7秒。适用于洗涤丝绸、毛纺等柔质衣物。 • 从以上可知，洗衣机的洗涤强度，既强洗、中洗和弱洗，与电风扇送风强度是有本质区别的。电风扇是以改变电动机的转速来获得不同的风量，而洗衣机的强、中、弱洗并非通过电动机转速改变来获得，它是通过控制电动机的运转与停止的时间长短来实现的。
相交流电流时, 产生的磁动势是一个脉振磁动势 F 。如下图所示。
单相定子绕组通入单相交流电
产生脉动磁场
脉振磁动势 F 可以分解为两个幅值相等（等于脉振磁动势幅值的一半），同步转速相同,旋转方向相反的圆形旋转磁动势, 即 F = F+ + F_ , 如图6 - 1所示。其中 F+ 的转向与电动机转向相同, 称为正向旋转磁动势；F_ 的转向与电动机转向相反, 称为反向旋转磁动势。
可以证明：当两相绕组通入相位不同的两相交流电流时, 将产生一个椭圆形的旋转磁动势和旋转磁场；而两相对称绕组通入两相对称交流电流时,将产生一个圆形的旋转磁动势和旋转磁场。

单相异步电动机幻灯片

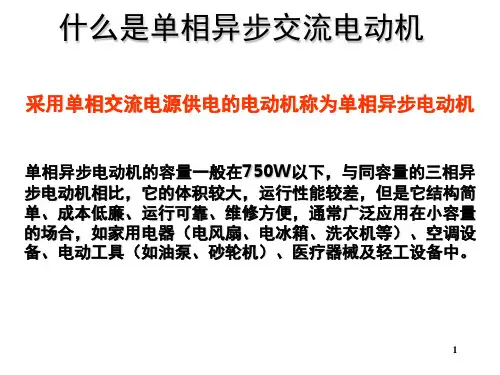

什么是单相异步交流电动机
采用单相交流电源供电的电动机称为单相异步电动机
单相异步电动机的容量一般在750W以下，与同容量的三相异步电动机相比，它的体积较大，运行性能较差，但是它结构简单、成本低廉、运行可靠、维修方便，通常广泛应用在小容量的场合，如家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具（如油泵、砂轮机）、医疗器械及轻工设备中。
6
3、结构
与三相感应电动机相似，包括定子和转子两大部分。转子结构都是笼型的，定子铁心由硅钢片叠压而成。定子铁心上嵌有定子绕组，定、转子之间有气隙。
7
单相异步电动机的结构
8
（1）台式风扇电动机
电动机多为电容运转交流异步电动机，体积小，重量轻，结构简单，拆装容易。
前端盖
定子
轴承盖油毡圈转子
旋转。因为没有短路环部分的磁通比有短路环部分的
磁通领先。
短路环方向移动的磁场，使转子获得所需的起动转矩。
27
罩极式单相电机
定子通入电流以后，部分磁通穿过短路环，并在其中产生
短路环
感应电流。短路环中的电流阻碍磁通的变化，致使有短路环
转子
部分和没有短路环部分产生的
磁通有了相位差，从而形成旋转磁场，使转子转起来。
定子磁极
图中电机的转动方向：顺时针
I1
~
U
A
W X
D
I2 A' ST X'
C K
24
~
电动机转子转动起来后，利用
2 S1 ••
离心力将开关S断开(S是离心开关)，使起动绕组B–B´断电。改变电容C的串联位置，可使
单相异步电动机反转。
iB •AiA B• •B'
