机械设计基础练习3答案

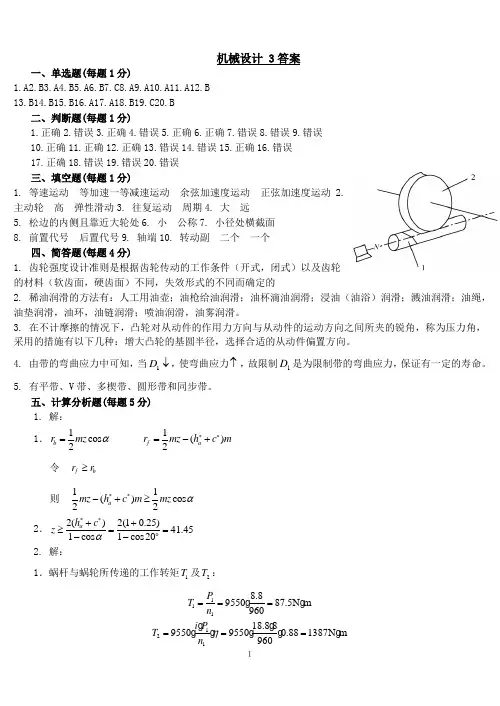

１ 机械设计 3答案一、单选题(每题1分)1.A2.B3.A4.B5.A6.B7.C8.A9.A10.A11.A12.B13.B14.B15.B16.A17.A18.B19.C20.B二、判断题(每题1分)1.正确2.错误3.正确4.错误5.正确6.正确7.错误8.错误9.错误10.正确11.正确12.正确13.错误14.错误15.正确16.错误17.正确18.错误19.错误20.错误三、填空题(每题1分)1. 等速运动 等加速一等减速运动 余弦加速度运动 正弦加速度运动2.主动轮 高 弹性滑动3. 往复运动 周期4. 大 远5. 松边的内侧且靠近大轮处6. 小 公称7. 小径处横截面8. 前置代号 后置代号9. 轴端10. 转动副 二个 一个四、简答题(每题4分)1. 齿轮强度设计准则是根据齿轮传动的工作条件（开式，闭式）以及齿轮的材料（软齿面，硬齿面）不同，失效形式的不同而确定的2. 稀油润滑的方法有：人工用油壶；油枪给油润滑；油杯滴油润滑；浸油（油浴）润滑；溅油润滑；油绳，油垫润滑，油环，油链润滑；喷油润滑，油雾润滑。

3. 在不计摩擦的情况下，凸轮对从动件的作用力方向与从动件的运动方向之间所夹的锐角，称为压力角，采用的措施有以下几种：增大凸轮的基圆半径，选择合适的从动件偏置方向。

4. 由带的弯曲应力中可知，当1D ↓，使弯曲应力↑，故限制1D 是为限制带的弯曲应力，保证有一定的寿命。

5. 有平带、V 带、多楔带、圆形带和同步带。

五、计算分析题(每题5分)1. 解：1．1cos 2b r mz α= 1()2f a r mz h c m **=-+ 令 f b r r ≥则 11()cos 22a mz h c m mz α**-+≥ 2．2()2(10.25)41.451cos 1cos 20a h c z α**++≥==--2. 解：1．蜗杆与蜗轮所传递的工作转矩1T 及2T ：1111218.8955087.5N m 96018.88955095500.881387N m 960P T n i P T n η======２ 2．蜗杆及蜗轮分度圆直径1d 及2d12211088010218360mm d mq d mz mz ==⨯====⨯⨯=3．计算蜗杆与蜗轮所受的力，如图1107所示，即蜗杆圆周力 1112000200087.52188N 80t T F d ===蜗轮圆周力 2222000200013577706N 360t T F d ===蜗杆轴向力 1a F =蜗轮圆周力27706N t F =蜗轮轴向力 2a F =蜗杆圆周力12188N t F =蜗杆径向力 1tg 7706tg20 2504N r a F F α==⨯=122504N r r F F ==，大小相等，方向相反。

试卷三一、选择题（每空1.5分，共24分）1下列传动中平均传动比精确，而瞬时传动比不精确的是（）。

A 带传动B 链传动C 齿轮传动D 同步带2机构具有确定运动的条件是。

A 自由度数目＞原动件数目 B自由度数目＜原动件数目C自由度数目= 原动件数目 D 与自由度无关3 链传动中，p表示链条的节距，z表示链轮的齿数。

当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。

A 增大p和zB 增大p，减小zC 减小p和zD 增大z，减小p4 曲柄摇杆机构，当摇杆为主动件时，存在死点位置。

A 曲柄与连杆共线时为B 摇杆与连杆共线时C 不存在D 存在，但是无法确定具体出现位置5 从动件的运动规律为时，凸轮机构产生刚性冲击。

A 等速运动B 等加速等减速运动C 简谐运动D 摆线运动6 在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。

有( )内径相同。

A 五种B 四种C 三种D 二种。

7 链传动中，限制链轮最小齿数的目的是为了。

A 使小链轮轮齿受力均匀B 减少传动的运动不均匀性和载荷C 防止链节磨损后脱链D 防止润滑不良时加速磨损h=1，α=20°的渐开线标准直齿轮时，不发生根切的最少齿数8 用标准齿条型刀具加工*a为。

A 14B 15C 16D 179 用于联接的螺纹牙型为三角形，这是因为三角形螺纹。

A 牙根强度高，自锁性能好B 传动效率高C 防振性能好D 自锁性能差10 有一对标准直齿圆柱齿轮，m1=1mm，z1=20，m2=3mm，z2=50，可以______。

A 用同一把指状铣刀加工B 用同一把滚刀加工C A、B两种说法都对D A、B两种说法都错11 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定12 自行车当中大链轮的轴是______。

A心轴 B转轴 C传动轴 D挠性轴13 键的剖面尺寸通常是根据按标准选择。

平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。

而又能产生一定形式相对运动的。

2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有接触，接触和接触三种。

4、两构件之间作接触的运动副，叫低副。

5、两构件之间作或接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按方向作相对移动。

8、带动其他构件的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）2、凡两构件直接接触，而又相互联接的都叫运动副。

（）3、运动副是联接，联接也是运动副。

（）4、运动副的作用，是用来限制或约束构件的自由运动的。

（）5、螺栓联接是螺旋副。

（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。

（）7、组成移动副的两构件之间的接触形式，只有平面接触。

（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。

（）9、运动副中，两构件联接形式有点、线和面三种。

（）10、由于两构件间的联接形式不同，运动副分为低副和高副。

《机械设计基础》第三章平面连杆机构练习题班级：姓名：学号：成绩：一、填空题（20分，每空1分）1.铰链四杆机构的压力角α=40°，则传动角γ= 50°，传动角越大，传动效率越高。

2.曲柄摇杆机构中，当从动曲柄和连杆共线时出现死点位置。

3.曲柄摇杆机构中，只有取摇杆为主动件时，才有可能出现死点位置。

处于死点位置时，机构的传动角γ=0°。

4.对心曲柄滑块机构的极位夹角θ=0°，其行程速比系数K= 1 。

5.如图所示铰链四杆机构，a=70mm，b=150mm, c=110mm ,d=90mm。

若以a杆为机架可获得双摇杆机构，若以b杆为机架可获得双摇杆机构。

6.如图所示铰链四杆机构中，若机构以AB杆为机架时，为双曲柄机构；以CD杆为机架时，为双摇杆机构；以AD杆为机架时，为曲柄摇杆机构。

7.如图铰链四杆机构中，d的长度在28 ＜d ＜44 范围内为曲柄摇杆机构；在 d ＜12 范围内为双曲柄机构。

题5图题6图题7图8.在曲柄摇杆机构中曲柄与机架两次共线位置时可能出现最小传动角。

9.连杆机构的急回特性用行程速比系数K 表达。

10.曲柄摇杆机构中，若曲柄等速转动，极位夹角θ=36°，摇杆工作时间为9秒，试问摇杆空回行程所需时间为 6 秒。

11.平面四杆机构的行程速比系数K值的取值范围为1≤K≤3 。

二、单选题（30分，每小题2分，在雨课堂平台完成）三、判断题（20分，每小题2分，在雨课堂平台完成）四、设计题（30分，每小题10分）1.在如下图所示的平面四杆机构中，圆括号内的数字为杆长，试确定机架长度d 的取值范围，以便使该机构分别成为：（1）双曲柄机构；（2）曲柄摇杆机构；（3）双摇杆机构。

解：（1）机构成为双曲柄机构时，首先应满足杆长条件，且应使机架AD为最短杆，则有d＜40d+60≤40+45解得： d≤25，因此，机架长度d≤25时，该机构为双曲柄机构。

机械设计基础试卷三及答案一、判断题（判断下面各说法的正误，对的在括号中打√，错的打×。

每题1分，共10分。

）1.带传动带速大于25 m/s，带轮材料一般是HT150。

（）2.渐开线标准直齿圆柱齿轮不产生根切的最少齿数为17。

（）3.由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。

（）4.在曲柄滑块机构中，当取滑块为主动件时，机构定会出现死点位置。

（）5.自行车车轮轴是转动心轴。

（）6.普通平键联接，键的截面尺寸通常根据传递转矩的大小来选择。

（）7.因为V带的寿命长，所以机械传动中V带传动应用最广泛。

（）8.构件是组成机械的最小制造单元。

（）9.轴肩的用途是提高轴的强度。

（）10.疲劳损坏是带传动失效形式之一（）。

二、选择题（每题只有一个正确答案，请将其字母序号写在括号内。

每题2分，共20分。

）1.滚动轴承代号由三段构成，其中代号前段的字母表示轴承的（）。

A、精度等级B、游隙组别C、特殊要求2.在齿轮传动的弯曲强度计算中，与齿轮的齿形系数有关的是（）。

A、齿数B、传动比C、模数3.带传动的中心距过大会引起的不良后果是（）。

A、传动带会产生抖动B、传动带易磨损C、传动带易疲劳断裂4.下列四种型号的滚动轴承中，必须成对使用的是（）。

A、深沟球轴承B、推力球轴承C、圆锥滚子轴承D、圆柱滚子轴承5.当曲柄为原动件时，下述哪一种机构不具有急回特性（）。

A、曲柄摇杆机构B、对心曲柄滑块机构C、摆动导杆机构6.对于一般闭式齿轮传动，在中心距确定的条件下选取较小的模数是为了（）。

A、改善传动平稳性B、提高弯曲疲劳强度C、防止轮齿过载折断7.在设计时，轴的最小直径的估算依据是（）。

A、拉压强度计算B、弯扭合成强度计算C、扭转强度计算8.在凸轮机构中，决定从动件运动规律的是（）。

A、凸轮转速B、凸轮轮廓曲线C、凸轮形状9.带在工作时产生弹性滑动的原因是（）。

A、带不是绝对挠性件B、带与带轮间的摩擦系数偏低C、带的紧边与松边拉力不等D、带绕过带轮产生离心力10.套筒用于（）。

机械设计基础作业3５轮系思考题5—1 定轴轮系与周转轮系得主要区别就是什么？行星轮系与差动轮系有何区别?５－2 定轴轮系中传动比大小与转向得关系？5－３什么就是惰轮？它有何用途?5－4 什么就是转化轮系?如何通过转化轮系计算出周转轮系得传动比?5-５如何区别转化轮系得转向与周转轮系得实际转向？5—6 怎样求混合轮系得传动比?分解混合轮系得关键就是什么?如何划分？5－７观察日常生活周围得机器，各举出一个定轴轮系与周转轮系,并计算出传动比与转向。

习题5—１在图示得轮系中，已知z1=15，z２＝23,z２'=15,z3＝31，ｚ３’=15，z4=33,z4'=２（右旋）,z5=60,ｚ５’=20，（m =4 ｍm），若n1 ＝500r/min,求齿条6线速度u得大小与方向.题图5-15-2 在图示齿轮系中，已知z1=ｚ2＝19,z3'=２6，z4=30,z４’=20，z5=7８,齿轮１与齿轮3同轴线,求齿轮3得齿数及传动比i15。

题图5-35—3 在图示得钟表传动示意图中,E 为擒纵轮，N 为发条盘,S ，M 及H 分别为秒针，分针与时针。

设ｚ1=７２,z ２=１２，ｚ3=64,z 4=8，ｚ5=６0,ｚ６=8,z 7=60,z 8=6,ｚ9=8,ｚ10＝24，z 11=6，z 1２=24,求秒针与分针得传动比i ＳM 及分针与时针得传动比i ＭＨ。

5-4 图示车床变速箱中,移动三联齿轮a 可使齿轮3’与４’啮合，又移动双联齿轮ｂ，可使齿轮５’与6’啮合。

已知各轮得齿数为z 1=4２，z 2=５8,ｚ3'=38，ｚ4’=4２，z 5’=50，z 6’=48,电动机转速为１450r ／m ｉn 。

试求此种情况下输出轴转速得大小与方向.5-5 在图示得行星减速装置中,已知z １=z 2＝１7,z 3=15。

当手柄转过９0°时转盘H 转过多少度?题图5-5题图5-75－６ 在图示得差动齿轮系中,已知各轮齿数ｚ１=1５,z 2＝25,z ２’=2０，ｚ3=6０。

机械设计基础系列练习三解（轴结构图改错）班级：学号：姓名：1、CXN p119: 如图为一轴系结构图，试确定其中的结构错误，并画出正确结构图。

15%解：（1）对于锥面定位，必须压紧，所以应缩短轴段（可视为两处错误）；（2）锥面定位的轴向和周向定位均为圆锥面，挡圈不可接触锥面轴上零件；（3）套筒同时接触动、静面（去除套筒后，2、3错误同时去除）；（4）轴承透盖与轴伸出段没有间隙，且图中缺少密封装置；（5）应加调整垫片；（6）轴承无法装人，轴上零件的定位不能两端都用轴肩（轴环）；（7）轴承无法拆下，应降低轴肩；（8）轴段应缩短以保证可靠定位（此处的套筒最好是阶梯形的，但可以不认为是错误）；（9）键过长，不但安装困难而且会削弱轴的强度；（10）滚动轴承方向装反，角接触轴承需成对安装；（11）应加调整垫片；（12）应制出凸台以减少加工面；（13）应加螺钉固定（可用中心线简化表示）；（14）此处不需密封。

2、CXN P186: 图示轴结构设计图中各箭头指处有错误，请指出各处存在的错误，提出相应的改进措施。

15%解：1处：轴承盖应制成与轴承孔相配合的圆筒抵牢左轴承外圈；2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难，环直径应低于左轴承内圈；3处：键长超过轮毂应缩短；4处：与齿轮孔相配轴头长应缩到孔内；5处：轴承盖同时抵牢有轴承外圈和内圈，应做成筒状不与轴承内圈相接触；6处：轴承盖孔和轴应有间隙并加以密封，且轴径应小于轴承内孔以便装拆；7处：联轴器未靠紧轴肩定位；8处：应设置键联接。

3、CXN p193:按示例①所示，指出图中轴系结构的另外8个错误。

(注：轴承支承型式为两端固定，其润滑方式不考虑，倒角和圆角忽略不计)示例①一轴承外圈无轴向固定。

①右轴承外圈无轴向固定；②套筒作成阶梯形，低于轴承内圈的一端抵紧轴承；③轴头长应小于齿轮轮毂宽度；④键长应短于轴头长度；⑤轴肩高于左轴承内圈；⑥左轴承外圈无轴向固定；⑦套筒抵紧左轴承盖严重错误，应取消套筒，轴伸出处作小一段阶梯使左面齿轮轴肩定位；⑧键太长，应在左齿轮轮毂内；⑧箱体应有凸台减少与右轴承盖接触的加工面；⑩轴上弹性挡圈无作用应取消。

机械设计基础试卷三一、填空题20%（每个空格为1分）1．标准直齿轮正确啮合的条件是______________、______________。

2．按接触形式不同，运动幅可以分为______________、______________两类。

3．V带两侧面工作面的夹角称为带的楔角，其大小为______________。

4．凸轮机构是由______________、______________、______________等组成的。

5．闭式硬齿面齿轮传动的强度设计，首先按_______________________强度条件计算，然后校核_________________。

6．滚动轴承的失效形式主要有_________、_________、_________。

7．槽轮机构是由____________、______________、______________等组成的。

8．轴上零件的周向固定方法常用的有_________、_________、_________、__________。

二、选择题21%（每小题3分）1．下列凸轮机构中，图_______所画的压力角是正确的。

2有急回特性的平面连杆机构的行程速比系数K是什么值。

（A） K=1 （B）K>1 （C）K<13．下列_________种轴只承受扭矩而不承受弯矩。

（A）心轴 (B) 转轴 (C)传动轴4．标准直齿锥齿轮_________处的参数为标准值。

（A）大端（B）齿宽中点（C）小端5．渐开线齿廓齿顶圆上的压力角（A）大于零（B）小于零（C）等于零（D）等于20°6．有一滚动轴承的代号为71909/P5，则其内径为__________________。

（A）90毫米（B）9毫米（C）45毫米7．凸轮机构按_________种运动规律时，会产生刚性冲击。

（A）等速运动规律（B）等加速等减速运动规律（C）简谐运运规律三、螺纹紧固件有哪几种类型，分别用在什么场合，试加以简要说明。

机械设计基础试题三及答案机械设计基础试题三及答案⼀、选择题（本题共27分，每⼩题3分，将正确答案的序号填在括号内）1、在螺纹联接中最常⽤的螺纹⽛型是（）。

（A）锯齿形螺纹（B）矩形螺纹（C）三⾓形螺纹（D）梯形螺纹2、代号为3310的单列圆锥滚⼦轴承的内径为（）。

（A）10mm （B）100mm （C）50mm（D）310mm （E）155mm3、在普通三⾓胶带传动中，从动轮的圆周速度低于主动轮的圆周速度，其降低量常⽤滑差率（或称滑动率）表⽰，值随所传递的载荷的增加⽽（）。

（A）减⼩（B）增⼤（C）不变4、有⼀对传递动⼒的渐开线闭式直齿圆柱齿轮传动，现设计主、从动轮均为软齿⾯钢制齿轮，精度等级取为7级。

如欲在中⼼距和传动⽐不变的条件下提⾼其接触强度，在下列各措施中，最有效的是（）。

（A）增⼤模数（相应减少齿数）（B）提⾼主、从动轮的齿⾯硬度（C）提⾼加⼯精度的等级（D）增⼤齿根圆⾓半径5、在下列参数中，影响渐开线圆柱齿轮齿形系数的参数为（）。

（A）齿数（B）模数（C）齿宽系数6、普通螺栓联接所受的预紧⼒为，在受⼯作载荷（⼯作拉⼒）F时，剩余预紧⼒（残余预紧⼒）为，则螺栓受的总拉⼒为（）。

（A）（B）（C）（D）7、若计算表明，材料为45钢经调质处理的轴处于危险的共振区，应当采取的措施为（）。

（A ）采⽤其他钢材（B ）采取表⾯硬化处理（C ）改变表⾯粗糙度（D ）改变轴的直径 8、在外载荷不变的条件下，两⼯作表⾯间为完全流体动⼒润滑（流体动压润滑），其间的最⼩油膜厚度随相对滑动速度的增加⽽（）。

（A ）变薄（B ）增厚（C ）不变9、有⼀斜齿轮轴的⼒学模型图如下图所⽰，按作⽤在斜齿轮上的轴向⼒F 做作的弯矩图的形状为（）。

⼀、简要回答下列各问题（本⼤题共22分）1、写出两种蜗轮齿圈的常⽤材料牌号（只写出名称的要扣⼀半的分）。

（4分）2、试列出校核⾮液体摩擦（或称混合摩擦润滑）径向滑动轴承⼯作能⼒的计算式。

(单选题)1: 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（&nbsp;&nbsp;&nbsp; ）。

A: 曲柄摇杆机构B: &nbsp;双曲柄机构C: 双摇杆机构D: 导杆机构正确答案:(单选题)2: 与齿轮传动相比，（&nbsp;&nbsp;&nbsp; ）不能作为蜗杆传动的优点。

A: 传动平稳，噪声小B: 传动比可以较大C: 可产生自锁D: 传动效率高正确答案:(单选题)3: 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动（&nbsp;&nbsp;&nbsp; ）。

A: 将产生刚性冲击B: 将产生柔性冲击C: 没有冲击D: 既有刚性冲击又有柔性冲击正确答案:(单选题)4: 普通V带传动是依靠（&nbsp;&nbsp;&nbsp; ）来传递运动和动力的。

A: 带与带轮接触面之间的正压力B: 带与带轮接触面之间的摩擦力C: 带的紧边拉力&nbsp;D: 带的松边拉力正确答案:(单选题)5: （&nbsp;&nbsp;&nbsp; ）轮系不能用转化轮系传动比公式求解。

A: 定轴B: 混合C: 行星D: 差动正确答案:(单选题)6: 角接触球轴承承受轴向载荷的能力随着接触角的增大而（&nbsp;&nbsp;&nbsp; ）。

A: 增大B: 减少C: 不变D: 增大或减少随轴承型号而定正确答案:(单选题)7: 一减速齿轮传动，小齿轮1选用45号钢调质；大齿轮选用45号钢正火，它们的齿面接触应力（&nbsp;&nbsp;&nbsp; ）。

A: 小齿轮大于大齿轮B: 小齿轮小于大齿轮C: 小齿轮等于大齿轮D: 小齿轮小于等于大齿轮正确答案:(单选题)8: 一对标准直齿圆柱齿轮，若&nbsp;Z1=18，Z2=72，则这对齿轮的弯曲应力（&nbsp;&nbsp;&nbsp; ）。

解：由 可得
则其分度圆直径分别为
4-3已知一正常齿制标准直齿圆柱齿轮的齿数 ，齿顶圆直径 ，求该轮的模数。
解：
正常齿制标准直齿圆柱齿轮：
则有
4-4 已知一正常齿制标准直齿圆柱齿轮 , , ,试分别求出分度圆、基圆、齿顶圆上渐开线的曲率半径和压力角。
解：
齿顶圆压力角：
基圆压力角：
分度圆上齿廓曲率半径：
解：（1）根据题已知条件可得：
工作行程曲柄的转角
则空回程曲柄的转角
摇杆工作行程用时7s，则可得到空回程需时：
（2）由前计算可知，曲柄每转一周需时12s，则曲柄每分钟的转数为
2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD在水平位置上下各摆100，且 。（1）试用图解法求曲柄AB和连杆BC的长度；（2）用式（2-6）和式（2-6）＇计算此机构的最小传动角。
齿顶圆上齿廓曲率半径：
基圆上齿廓曲率半径：
4-6 已知一对内啮合正常齿制标准直齿圆柱齿轮 ， ， ，试参照图4-1b计算该对齿轮的中心距和内齿轮的分度圆直径、齿顶圆直径和齿跟圆直径。
解：该对齿轮为内啮合，所以有
中心距
齿轮2为内齿轮，所以有
4-10 试与标准齿轮相比较，说明正变位直齿圆柱齿轮的下列参数： 、 、 、 、 、 、 、 、 、 ，哪些不变？哪些起了变化？变大还是变小？
2-12 已知某操纵装置采用铰链四杆机构。要求两连架杆的对应位置如题2-12图所示， ， ； ， ； ， ；机架长度 ，试用解析法求其余三杆长度。
解：由书35页图2-31可建立如下方程组：
消去δ，并整理可得：
令：
（1）
（2）
（3）
于是可得到
分别把两连架杆的三个对应转角带入上式，可得到关于P1、P2、P3由三个方程组成的方程组。可解得：

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图 习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链原动件数目应为1说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

大工18秋《机械设计基础》在线作业3 100分一、多选题共5题，25分1 5分蜗杆传动的失效形式包括下列的()。

A 点蚀B 齿根折断C 齿面胶合D 过度磨损学生答案：ABCD 得分:5分2 5分在蜗轮齿面接触疲劳强度计算中,需要下列()参数。

A 啮合齿面上的法向载荷B 接触线总长C 载荷系数D 材料的弹性影响系数学生答案：ABCD 得分:5分3 5分蜗杆传动的载荷性质包括下列的()。

A 均匀、无冲击B 不均匀、小冲击C 不均匀、大冲击D 均匀、有冲击学生答案：ABC 得分:5分4 5分圆弧圆柱蜗杆传动的特点是()。

A 传动比范围大B 润滑油膜利于形成C 啮合效率高D 对中心距误差的敏感性强学生答案：ABCD 得分:5分5 5分圆弧圆柱蜗杆传动的主要参数有下列的()。

A 齿形角B 变位系数C 齿廓圆弧半径D 以上选项均不正确学生答案：ABC 得分:5分二、单选题共5题，25分1 5分根据载荷的方向选择轴承类型时,对于纯轴向载荷,一般选用()。

A 推力轴承B 深沟球轴承C 角接触球轴承D 圆锥滚子轴承学生答案：A 得分:5分2 5分调心球轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：A 得分:5分3 5分调心滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：B 得分:5分4 5分推力调心滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：C 得分:5分5 5分圆锥滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：D 得分:5分三、判断题共10题，50分1 5分为了配凑中心距或提高杆传动的承载能力及传动效率,常采用变位蜗杆传动。

A 对 B 错学生答案：A 得分:5分2 5分圆弧圆柱蜗杆传动是一种新型的蜗杆传动。

A 对 B 错学生答案：A 得分:5分3 5分轴承所受载荷的大小、方向和性质,是选择轴承类型的主要依据。

平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。

5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。

而又能产生一定形式相对运动的。

2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有接触，接触和接触三种。

4、两构件之间作接触的运动副，叫低副。

5、两构件之间作或接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按方向作相对移动。

8、带动其他构件的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）2、凡两构件直接接触，而又相互联接的都叫运动副。

（）3、运动副是联接，联接也是运动副。

（）4、运动副的作用，是用来限制或约束构件的自由运动的。

（）5、螺栓联接是螺旋副。

（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。

（）7、组成移动副的两构件之间的接触形式，只有平面接触。

（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。

（）9、运动副中，两构件联接形式有点、线和面三种。

（）10、由于两构件间的联接形式不同，运动副分为低副和高副。

1.带传动中打滑现象是不可避免的。

（）判断题 ( A.正确B.不正确正确答案：A.正确2.带传动在工作时，产生弹性滑动是由于传动过载。

（）判断题 ( A.正确B.不正确正确答案：B.不正确3.带具有弹性，可缓冲吸震，带传动噪音小、传动平稳。

（）判断题 ( A.正确B.不正确正确答案：A.正确4.带传动的轴受力较小，因此带传动的寿命长。

（）判断题 ( A.正确B.不正确正确答案：A.正确5.联接是将两个或两个以上的零件联成一个整体的结构。

（）判断题 ( A.正确B.不正确正确答案：B.不正确6.动联接中，被联接的零、部件之间可以有相对位置的变化。

（）判断题 ( A.正确B.不正确正确答案：A.正确7.运动副是联接，联接也是运动副。

（）判断题 ( A.正确B.不正确正确答案：B.不正确8.压入法一般只适用于配合尺寸和过盈量都较小的联接。

（）判断题 ( A.正确B.不正确正确答案：A.正确9.三角形螺纹具有较好的自锁性能。

（）（螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

（）（所以就是在振动及交变载荷作用下，也不需要防松。

（）判断题 ( A.正确B.不正确正确答案：B.不正确10.螺纹联接受到冲击、振动、变载荷作用或工作温度变化很大时，需要考虑防松措施。

（）判断题 ( A.正确B.不正确正确答案：A.正确11.一个平键联接能传递的最大扭矩为，则安装一对平键能传递的最大扭矩为。

（）判断题 ( A.正确B.不正确正确答案：B.不正确12.平键当采用双键连接时，两键在轴向位置按相隔180°布置。

（）判断题 ( A.正确B.不正确正确答案：A.正确13.楔键和切向键能构成紧连接。

（）判断题 ( A.正确B.不正确正确答案：A.正确14.如需在轴上安装一对半圆键，则应将它们在轴向位置相隔90°布置。

（）判断题 ( A.正确B.不正确正确答案：B.不正确15.当载荷较大时，可选用滚子轴承，对轻、中载荷应选用球轴承。

《机械设计基础》试题三答案一、判断题（每题0.5分、20题共10分）1、斜齿圆柱齿轮的主要优点是制造容易。

( x )2、为防止轴在工作时窜动，滚动轴承内、外圈的轴向位置必须固定。

( v )3、当α<900时，W>0，力F对质点m作正功，使质点m的运动越来越强。

( v )4、梁弯曲时，在集中力偶作用处剪力图不发生变化；弯矩图发生突变。

突变值等于集中力偶矩的大小。

( v )5、由于移动副是构成面接触的运动副，故移动副是平面高副。

( x )6、凸轮机构出现自锁是由于驱动力小造成的。

( x )7、平衡力系中任意一力对于其余的力来说都是平衡力。

（v ）8、齿轮啮合传动时留有顶隙是为了防止齿轮根切。

( x )9、与等面积实心轴比较，空心轴既可以提高轴的刚度又可以提高轴的强度。

( x)10、花键联接的工作面是齿的侧面。

( v )11、小带轮的包角越大，传动能力越高。

( v )12、蜗杆传动中，蜗杆的头数Z越多，其传动的效率越低。

( x )13、定轴轮系中所有齿轮的轴线都固定。

( x )14、一对标准齿轮啮合，其啮合角必然等于压力角。

( x )15、柔性约束只能承受拉力，而不能承受压力。

( v )16、物体的平衡就是指物体静止不动。

( x )17、受扭转的圆轴横截面上转矩的大小，不仅与杆件所受外力偶大小有关，而且与杆件横截面的形状、尺寸有关。

( x )18、当刚体在平面力系作用下保持平衡时，力系的主矢和对任意一点的主矩必定同时为零。

( v )19、可以通过加大正压力的方法来实现增大两个相互接触物体之间的摩擦力。

( v )20、一全长范围内有均布载荷作用的简支梁，若左、右两端支座各向内移动跨度的1／5则可使梁的承载能力提高。

( v) 二、填空题（一）、选择填空题：请将最恰当的答案号填在空格里（单选，每题1分，共40分）1、传动轴主要承受 b 载荷作用。

a)拉伸b)扭转c)弯曲d)弯曲和扭转2、力是具有大小和方向的物理量，所以力是 d 。

国开电大机械设计基础形考任务3答案1.衡量铸铁材料强度的指标是强度极限。

A.对B.错题目1答案：对2.塑性材料的失效主要为断裂失效。

A.对B.错题目2答案：错3.由渐开线的形成过程可知，基圆内无渐开线。

A.对B.错题目3答案：对4.渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。

A.对B.错题目4答案：对5.分度圆是计量齿轮各部分尺寸的基准。

A.对B.错题目5答案：对6.齿轮的标准压力角和标准模数都在分度圆上。

A.对B.错题目6答案：对7.模数m、直径d、齿顶高系数ha*和顶隙系数c*都是标准值的齿轮是标准齿轮。

A.对B.错题目7答案：错8.若齿轮连续传动，其重合度要小于1。

A.对B.错题目8答案：错9.斜齿轮不产生根切的最少齿数小于直齿轮。

A.对B.错题目9答案：错10.圆锥齿轮传动是空间齿轮传动。

A.对B.错题目10答案：对11.用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。

A.对B.错题目11答案：对12.如图所示钢制拉杆承受载荷F=32kN，若材料的许用应力,杆件横截面积为圆形，横截面的最小半径为________。

A.9.2mmB.9.2mC.84.6mmD.84.6m题目12答案：9.2mm13.渐开线齿廓基圆上的压力角_________。

A.大于0B.小于0C.等于0D.等于20°题目13答案：等于014.标准齿轮的_________上的压力角为20°。

A.基圆B.分度圆C.节圆D.齿顶圆题目14答案：分度圆15.渐开线齿廓形状取决于_______直径大小。

A.基圆B.分度圆C.节圆D.齿顶圆题目15答案：基圆16用齿条型刀具展成法加工渐开线直齿圆柱齿轮，对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为________。

A.16B.17(2)—100MPa(3)90MPa(4)—0.05mm（缩短）20.如图所示一矩形截面梁，已知承受载荷F=10KN，材料为塑性材料，其许用应力=160MPa。
