第二章柴油机的结构和主要零部件1第二章柴油机的结构和主要零部件1柴油机是一种利用柴油燃料进行内燃机燃烧的发动机，具有高效率、高可靠性和长寿命等特点，广泛应用于各种车辆、船舶和发电等领域。

了解柴油机的结构和主要零部件对于掌握其工作原理和维护保养十分重要。

本文将详细介绍柴油机的结构和主要零部件。

一、柴油机的结构柴油机主要由缸体、缸盖、曲轴箱、气门机构、燃油系统和润滑系统等组成。

1.缸体和缸盖：缸体是柴油机的主体部分，用于承受气缸内部的高压力和高温。

缸盖则位于缸体的顶部，用于固定气缸盖垫片和气缸盖螺栓，并密封气缸。

2.曲轴箱：曲轴箱是柴油机的底部部分，用于安装和支撑曲轴、连杆和活塞等零件。

曲轴箱内还包括曲轴箱盖、曲轴、连杆轴承和主轴承等重要部件。

3.气门机构：气门机构用于控制进气门和排气门的开闭，调节柴油机的进排气过程。

气门机构包括进气门、排气门、气门座、气门杆和气门弹簧等零部件。

4.燃油系统：燃油系统用于将燃油喷入气缸进行燃烧，包括燃油箱、供油泵、喷油器、燃油滤清器和燃油管路等。

燃油系统的正常工作对于柴油机的性能和经济性具有重要影响。

5.润滑系统：润滑系统用于给柴油机各个零部件提供润滑油，减少摩擦和磨损，延长使用寿命。

润滑系统包括油箱、油泵、滤清器、油冷器和润滑管路等。

二、柴油机的主要零部件1.活塞和活塞环：活塞是柴油机中作用于气体的关键部件，通过活塞杆与连杆相连接，与曲轴形成往复运动。

活塞环用于密封活塞与气缸之间的空隙，减少燃气泄漏和机油进入气缸。

2.缸套：缸套是套在气缸内部的圆筒形零件，用于保护气缸内壁和提供活塞运动的密封和导向。

3.曲轴：曲轴是柴油机的动力输出轴，将活塞的往复运动转化为旋转运动。

曲轴通常由多个连杆连接片组成。

4.连杆：连杆将活塞与曲轴相连，将活塞的往复运动转化为曲轴的旋转运动。

5.气门：柴油机的气门用于控制进气和排气过程，包括进气门和排气门。

气门的开闭由于凸轮轴的驱动。

6.活塞销和连杆轴承：活塞销连接活塞和连杆，通过销孔固定。

柴油机零部件名词固定件structure2.1.机体engine block曲轴箱与气缸或气缸水套形成—体的零件。

2.2. 气缸体cylinder block两个或多个以上气缸铸(或焊)成整体或用螺栓联成一体的零部件。

2.3. 曲轴箱crankcase部分围住曲轴回转空间，有主轴承和安装用平面的箱形部件，其上有气缸、气缸水套或气缸体。

2.4. 机座bed plate，frame 部分围住曲轴箱并设有主轴承座及安装平面的零件。

2.5. 柴油机支座engine support 柴油机安装于机车的支承部分。

2.6. 油底壳oilpan，oilsump围住曲轴箱下部，集存机油的壳盘形零件。

2.7. 曲轴箱检查孔盖crankcase door 曲轴箱上检查孔的可拆卸盖板。

2.8. 曲轴箱前油封crankcase front oil seal2.9. 曲轴箱后油封crankcase rear oil seal2.10. 曲轴箱防爆门crankcase explosion proof door 当曲轴箱内气压超过一定值时，能自动开启的阀2.11. 曲轴箱呼吸器crankcase breather 装在柴油机上用于从曲轴箱引出油气的装置。

2.12. 抽气装置air extracting device利用增压器压气机吸气真空度对曲轴箱进行抽气，防止压力升高的装置。

2.13. 油气分离器oil separator将曲轴箱排出的油气分离为油和气的装置。

2.14. 活塞冷却喷嘴piston cooling nozzle2.15. 气缸套cylinder liner在气缸内为活塞提供滑动表面的零件。

2.16. 气缸水套cylinder jacket，cylinder casing 围住气缸，容纳冷却液，安装在机架或曲轴箱上的零件。

2.17. 气缸套封水圈water seal ring of cylinder liner2.18. 气缸盖过水管water guide tube of cylinder head2.19. 气缸盖过水管密封圈seal ring of cylinder head water guide tube2.20. 扫气箱scavenging air receiver二冲程柴油机扫气口前储气的箱形部件。

柴油机的结构和主要零部柴油机是一种内燃机，依靠压燃柴油燃料来产生动力。

它的结构主要包括柴油机本体和相关的附件。

下面将介绍柴油机的结构和主要零部件。

1.缸体和缸盖：柴油机的缸体用来容纳活塞、气缸套、活塞环等部件，同时起到固定和密封的作用。

缸盖则覆盖在缸体顶部，用来密封气缸并固定凸轮轴等部件。

2.活塞和曲轴：柴油机的活塞是位于缸体内上下往复运动的部件，它与曲轴通过连杆相连。

曲轴是柴油机的动力输出部件，通过活塞的上下运动将往复运动转换为旋转运动，驱动机械装置。

3.推进系统：柴油机的推进系统包括燃料喷油泵、喷油嘴和进气道等部件。

燃料喷油泵负责将柴油送入喷油嘴，喷油嘴将燃料雾化并喷入气缸，进气道则负责向气缸供应新鲜空气。

4.燃烧室：柴油机的燃烧室是燃料和空气混合后进行燃烧的地方。

燃料喷入燃烧室后，由于高温高压条件下的自燃所引发的压力孤立则推动活塞向下运动，从而产生动力。

5.冷却系统：柴油机的冷却系统负责将发动机产生的热量通过冷却剂散发出去，保持发动机的工作温度在正常范围内。

冷却系统包括散热器、水泵和风扇等部件。

6.润滑系统：柴油机的润滑系统用于减少摩擦和磨损，保持部件的良好运转。

润滑系统包括油泵、油滤器和油冷却器等部件，它们将润滑油供应给发动机各个部件，并及时将污染物过滤掉。

7.电气系统：柴油机的电气系统包括起动机、电池和点火系统等部件。

起动机负责启动发动机，电池提供起动电流，而点火系统则在燃料喷入气缸之前提供高电压来点燃混合气。

8.排气系统：柴油机的排气系统用于排出燃烧后产生的废气。

它包括排气管、消声器和氧传感器等部件，其中氧传感器用于监测废气中的氧气含量，以便进行燃烧调节。

以上是柴油机的主要结构和零部件。

柴油机凭借其高效率、高扭矩和经济性等特点，在各个领域都有广泛的应用，包括船舶、发电机、重型机械和汽车等。

GB/T19001—idt ISO 90014102QB[3048]型柴油机零件图册PARTS CATALOGUE OF SERIES 4102QB DIESEL ENGINE昆明云内动力股份有限公司KUNMING YUNNEI POWER CO., LTD.公司简介昆明云内动力股份有限公司襄樊销售服务中心是国家大一型企业，是国家重点扶持的520户企业及目前国内最大的多缸小缸径柴油机生产厂家之一；1999～2001年，连续三年在全国车用柴油机产销量排名中列第三位；2001年，成功地购并了成都内燃总厂，成立“成都云内动力有限公司”，进而成为西南地区最大的多缸小缸径柴油机生产基地。

拥有德国KW气流预紧式高压多触头铸造生产线、GF气冲铸造生产线、V+S热芯盒射芯机及直读光谱仪等设备，可有效控制高强度薄壁铸件的生产质量；具备十余条能够实现系列产品共线生产的关键机械加工生产线和关键检测设备。

我公司主要产品包括100B系列的2100QB、3100QB、4100QB、4100QB-1A、4100QB-2、4100QBZ、4100QBZL、5100QB、5100QBZ和102B系列的4102QB、4102QBZ、4102QBZL等12种基本型，以及490、493、495三种基本系列，功率范围为23.5～87KW。

其中的100B、102B系列柴油机为国内中小缸径多缸柴油机中最先采用直喷技术的产品；4100QBZ是国内率先研制成功并投放市场的小缸径增压柴油机；4100QBZ和4102QBZ分别获得了《九八年国家新产品》证书及《国家重点新产品》证书；2000年底公司成功开发的5100QB及5100QBZ柴油机被列为2000年度“国家级新产品”，并获得了《2001年国家重点新产品》证书。

各基本型产品通过变化选装件形成了近300余种变型机型，以满足用户各种层次的使用需求，是0.5～3.75吨级农用车、轻型载货汽车、轻型客车及工程机械的理想配套动力。

柴油发动机的基本结构1.缸体和缸盖：缸体是柴油机的主要部件，负责容纳气缸和活塞等重要零件。

缸体通常由铸铁或铝合金制成，具有高强度和耐磨性。

缸盖位于缸体的顶部，用于封闭每个气缸的顶部，并提供进气和排气门的安装位置。

2.活塞和连杆：活塞是柴油机中的关键部件之一，用于将气缸内的燃油推向活塞顶部。

活塞通过连杆与曲轴相连，将上下往复运动转化为旋转运动。

3.燃油系统：柴油发动机的燃油系统主要包括燃油箱、燃油泵、喷油器和燃油滤清器等组成部分。

燃油泵负责将燃油从燃油箱中提升到喷油器，并按照一定的时间和压力将燃油喷入气缸内。

4.曲轴和凸轮轴：曲轴位于发动机的底部，由多个连杆组成，负责将活塞上下的运动转化为旋转运动。

凸轮轴位于缸体内部，用于驱动进气和排气门的开启和关闭。

5.气门和气门机构：柴油发动机的气门机构负责控制气门的开启和关闭。

进气门负责将新鲜空气引入气缸，而排气门负责将燃烧产生的废气排出。

气门通常由弹簧、凸轮轴和柱塞等组成。

6.冷却系统：由于柴油发动机的工作温度较高，冷却系统用于排除发动机产生的余热，并保持发动机在适宜的工作温度范围内。

冷却系统通常包括水泵、散热器和风扇等组成部分。

7.排气系统：排气系统用于将燃烧产生的废气排出发动机。

它通常由排气管、消声器和尾管等组成，其中消声器负责减少排气噪音。

此外，柴油发动机还包括传动系统、启动系统、润滑系统和点火系统等辅助部件。

传动系统将发动机产生的动力传递给相应的机械设备，启动系统用于启动发动机，润滑系统用于保持零部件的润滑性能，而点火系统用于点燃柴油开始燃烧。

综上所述，柴油发动机的基本结构包括缸体和缸盖、活塞和连杆、燃油系统、曲轴和凸轮轴、气门和气门机构、冷却系统、排气系统以及各种辅助部件。

这些部件相互配合，使柴油发动机能够高效地完成燃油燃烧和动力输出的过程。

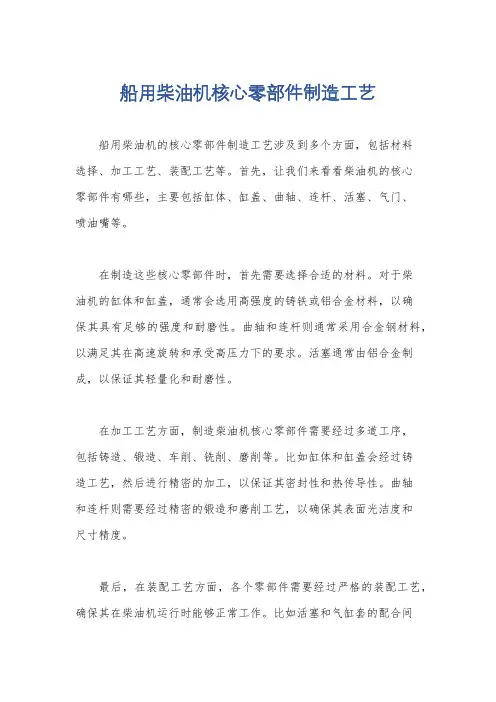

船用柴油机核心零部件制造工艺
船用柴油机的核心零部件制造工艺涉及到多个方面，包括材料
选择、加工工艺、装配工艺等。

首先，让我们来看看柴油机的核心
零部件有哪些，主要包括缸体、缸盖、曲轴、连杆、活塞、气门、
喷油嘴等。

在制造这些核心零部件时，首先需要选择合适的材料。

对于柴
油机的缸体和缸盖，通常会选用高强度的铸铁或铝合金材料，以确
保其具有足够的强度和耐磨性。

曲轴和连杆则通常采用合金钢材料，以满足其在高速旋转和承受高压力下的要求。

活塞通常由铝合金制成，以保证其轻量化和耐磨性。

在加工工艺方面，制造柴油机核心零部件需要经过多道工序，
包括铸造、锻造、车削、铣削、磨削等。

比如缸体和缸盖会经过铸
造工艺，然后进行精密的加工，以保证其密封性和热传导性。

曲轴
和连杆则需要经过精密的锻造和磨削工艺，以确保其表面光洁度和
尺寸精度。

最后，在装配工艺方面，各个零部件需要经过严格的装配工艺，确保其在柴油机运行时能够正常工作。

比如活塞和气缸套的配合间
隙、曲轴和连杆的配合间隙等都需要严格控制，以确保柴油机在高速高温下能够正常运转。

总的来说，船用柴油机核心零部件的制造工艺涉及材料选择、加工工艺和装配工艺等多个方面，需要严格控制每个环节，以确保最终产品具有良好的性能和可靠性。

内燃机（柴油机）的组成内燃机（柴油机）是实现热能转变为机械能的动力设备，它由下述6个主要部分组成：(1)燃料供给与调节系统，它将燃料喷进燃烧室，与空气充分混合燃烧，产生热量。

燃料系统包括燃油箱、输油泵、燃油滤清器、喷油泵、喷油嘴和调速器等零部件。

(2)曲轴连杆机构，它将得到的热量转变为机械能。

曲轴连杆机构主要由气缸体、曲轴箱、气缸盖、活塞、活塞销、连杆、曲轴、飞轮、飞轮连接器和减振器等零部件组成。

当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用，在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转力矩，使曲轴带动工作机械（负载）转动做功。

(3)配气机构与进气、排气系统，它保证定期吸入新鲜空气，排出燃烧后的废气，连续实现热能转变为机械能。

配气机构由进气门组件、排气门组件、凸轮轴、传动系统、挺杆、推杆、空气滤清器、进气管、排气管和消声灭火器等零部件组成。

(4)起动系统，它使柴油机迅速起动。

一般使用电动电机或气动电机起动；对于大功率的柴油机，则应用压缩空气起动。

汽油机与柴油机两者的起动系统是不同的。

汽油机的起动系统是由蓄电池、点火线圈、分电器、火花塞等组成。

而柴油机所采用的万式包括电起动和高压空气起动两部分。

电起动系统由蓄电池、起动按钮、起动电动机等组成。

高压空气起动是在电起动失效时使用，是由高压空气瓶、气压表、空气起动开关、高压空气管、空气分配器、空气起动活门等组成。

(5)润滑系统和冷却系统，它减少柴油机的摩擦损耗，保证各零部件的正常温度。

润滑系统由机油泵、机油滤清器机油离心精滤器、压力调节器、安全装置和润滑油道组成。

冷却系统由水泵、机油散热器、节温器、风扇、散热水箱、空气中间冷却器和水套等部件组成。

(6)机体组件，构成柴油机骨架，所有运动部件和辅助系统都支承在它上面。

机体组件由机体（气缸体一曲轴箱）、气缸套、气缸盖和油底壳等部件组成。

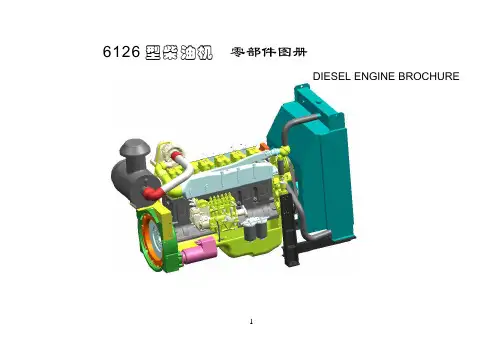

6126型柴油机零部件图册DIESEL ENGINE BROCHURE1一、气缸盖罩总成Cylinder head cover assembly一、气缸盖罩总成Cylinder head cover assembly二、气缸盖总成Cylinder head assembly二、气缸盖总成Cylinder head assembly三、机体总成 Cylinder block assembly三、机体总成 Cylinder block assembly四、活塞连杆总成Piston and connecting rod assembly四、活塞连杆总成Piston and connecting rod assembly五、曲轴飞轮总成Crankshaft flywheel assembly五、曲轴飞轮总成Crankshaft flywheel assembly六、凸轮轴总成Camshaft assembly六、凸轮轴总成Camshaft assembly七、水泵总成Water pump assembly七、水泵总成Water pump assembly八、进气管总成Intake pipe assembly八、进气管总成Intake pipe assembly九、排气管总成Exhaust pipe assembly九、排气管总成Exhaust pipe assembly十、油底壳总成Oil pan assembly十、油底壳总成Oil sump assembly十一、齿轮室总成Gear chamber assembly十一、齿轮室总成Gear chamber assembly十二、机油泵总成Oil pump assembly十二、机油泵总成Oil pump assembly十三、高压油管总成Injection pipe assembly十三、高压油管总成Injection pipe assembly十四、燃油管路总成Fuel pipe line assembly十四、燃油管路总成Fuel pipe line assembly十五、机油集滤器总成Suction pipe assembly十五、机油集滤器总成Suction pipe assembly十六、出水管总成Water pipe assembly十六、出水管总成Water pipe assembly十七、喷油泵总成Injection pump assembly十七、喷油泵总成Injection pump assembly十八、呼吸器总成Ventilator assembly十八、呼吸器总成Ventilator assembly十九、风扇皮带轮总成Fan and pulley assembly十九、风扇皮带轮总成Fan and pulley assembly。

6126型柴油机零部件图册DIESEL ENGINE BROCHURE1一、气缸盖罩总成Cylinder head cover assembly2一、气缸盖罩总成Cylinder head cover assembly3二、气缸盖总成Cylinder head assembly4二、气缸盖总成Cylinder head assembly56三、机体总成 Cylinder block assembly78三、机体总成 Cylinder block assembly9101112四、活塞连杆总成Piston and connecting rod assembly13四、活塞连杆总成Piston and connecting rod assembly14五、曲轴飞轮总成Crankshaft flywheel assembly15五、曲轴飞轮总成Crankshaft flywheel assembly16Camshaft assembly 六、凸轮轴总成17六、凸轮轴总成Camshaft assembly18七、水泵总成Water pump assembly19七、水泵总成Water pump assembly20八、进气管总成Intake pipe assembly21八、进气管总成Intake pipe assembly2223九、排气管总成Exhaust pipe assembly24九、排气管总成Exhaust pipe assembly25十、油底壳总成Oil pan assembly26十、油底壳总成Oil sump assembly27十一、齿轮室总成Gear chamber assembly28十一、齿轮室总成Gear chamber assembly29303132十二、机油泵总成Oil pump assembly33十二、机油泵总成Oil pump assembly34十三、高压油管总成Injection pipe assembly35十三、高压油管总成Injection pipe assembly36Fuel pipe line assembly 十四、燃油管路总成37十四、燃油管路总成Fuel pipe line assembly38十五、机油集滤器总成Suction pipe assembly39十五、机油集滤器总成Suction pipe assembly40十六、出水管总成Water pipe assembly41十六、出水管总成Water pipe assembly4243Injection pump assembly 十七、喷油泵总成44十七、喷油泵总成Injection pump assembly4546Ventilator assembly 十八、呼吸器总成47十八、呼吸器总成Ventilator assembly48Fan and pulley assembly 十九、风扇皮带轮总成49十九、风扇皮带轮总成Fan and pulley assembly5051二十、飞轮壳总成Flywheel cover assembly52二十、飞轮壳总成Flywheel cover assembly。

6126型柴油机零部件图册DIESEL ENGINE BROCHURE1一、气缸盖罩总成Cylinder head cover assembly一、气缸盖罩总成Cylinder head cover assembly二、气缸盖总成Cylinder head assembly二、气缸盖总成Cylinder head assembly三、机体总成 Cylinder block assembly三、机体总成 Cylinder block assembly四、活塞连杆总成Piston and connecting rod assembly四、活塞连杆总成Piston and connecting rod assembly五、曲轴飞轮总成Crankshaft flywheel assembly五、曲轴飞轮总成Crankshaft flywheel assembly六、凸轮轴总成Camshaft assembly六、凸轮轴总成Camshaft assembly七、水泵总成Water pump assembly七、水泵总成Water pump assembly八、进气管总成Intake pipe assembly八、进气管总成Intake pipe assembly九、排气管总成Exhaust pipe assembly九、排气管总成Exhaust pipe assembly十、油底壳总成Oil pan assembly十、油底壳总成Oil sump assembly十一、齿轮室总成Gear chamber assembly十一、齿轮室总成Gear chamber assembly十二、机油泵总成Oil pump assembly十二、机油泵总成Oil pump assembly十三、高压油管总成Injection pipe assembly十三、高压油管总成Injection pipe assembly十四、燃油管路总成Fuel pipe line assembly十四、燃油管路总成Fuel pipe line assembly十五、机油集滤器总成Suction pipe assembly十五、机油集滤器总成Suction pipe assembly十六、出水管总成Water pipe assembly十六、出水管总成Water pipe assembly十七、喷油泵总成Injection pump assembly十七、喷油泵总成Injection pump assembly十八、呼吸器总成Ventilator assembly十八、呼吸器总成Ventilator assembly十九、风扇皮带轮总成Fan and pulley assembly十九、风扇皮带轮总成Fan and pulley assembly。

第二章 柴油机的总体结构及主要零部件因柴油机是一种往复式压缩发火的内燃机，所以其总体结构及主要零部件都是围绕完成此功能而设置的。

柴油机是推动船舶前进的根本动力设备，了解其结构组成及功能，做好维护管理工作是极其重要的。

统计表明，船用柴油机主要零部件发生的故障占柴油机故障总数的90％左右，而其中近一半的故障又集中发生在燃烧室部件上。

这些故障直接影响柴油机的技术性能指标，与航行安全密切相关。

第一节 柴油机的总体结构概述一、总体结构示意图，如图2-1所示。

二、柴油机的基本组成船用柴油机结构比较复杂，它由许多零件、机构和系统组成。

尽管各柴油机厂商制造的柴油机结构、型号各不相同，但他们在工作原理和总体结构上有很多共同之处。

柴油机主要由以下部件和系统组成：1．主要固定件柴油机的主要固定件由机座、机架、气缸体和气缸盖等组成。

中小型柴油机常将气缸空冷器机座曲轴 机架 十字头 缸套 活塞 活塞杆连杆大端轴承 图2-1 船用柴油机总体结构示意图体和机架做成一体称为机体，并用轻便的油底壳代替机座。

它们构成了柴油机的骨架，支撑着运动件和辅助系统。

2．主要运动件柴油机的主要运动件由活塞、连杆组件及曲轴组成，对于大型低速柴油机还有十字头组件。

活塞的顶部、气缸套的内壁以及气缸盖的底部共同组成了燃烧室空间，既保证了柴油机工作过程的顺利进行，又将活塞的往复运动通过连杆转变为曲轴的回转运动，从而将燃气推动活塞的动力通过曲轴以回转的方式向外传递。

3．动力和辅助系统（1）起动系统起动系统是借助于外力带动曲轴回转，并使其达到一定的转速，由活塞压缩气缸内气体使其具有足够的温度和压力，以实现柴油机的第一次发火燃烧，由静止转入工作状态。

柴油机起动的方式大致有两种：一种是借助于外力矩使曲轴转动起来，如人力手摇起动、电机起动和气马达起动等；另一种是借助于加在活塞上的外力推动活塞使曲轴旋转起来，如压缩空气起动。

目前远洋船舶上的柴油机起动系统普遍采用压缩空气起动系统，它由空气压缩机、主空气瓶、主起动阀、空气分配器、起动控制阀和气缸起动阀组成。
