Wincc使用入门——PROFIBUS总线控制系统HMI软件应用一、实验目的：1、了解WinCC的特点。
2、熟悉和掌握项目管理器的结构。
3、掌握项目创建的步骤。
4、掌握WinCC变量的创建。
5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。
6、掌握WinCC变量仿真器的使用二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案：①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。
此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC 应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
wincc 课程设计一、教学目标本课程旨在让学生掌握WinCC的基本操作和应用，培养学生对工业控制系统的认识和理解。
通过本课程的学习，学生将能够：1.描述WinCC的功能和特点，理解其在工业控制系统中的应用。
2.掌握WinCC的基本操作，包括启动、配置、编辑、运行和维护。
3.设计和实现简单的工业控制系统，包括数据采集、报警处理、趋势分析和报表生成等。
4.分析并解决工业控制系统中的常见问题，提高生产效率。
二、教学内容本课程的教学内容主要包括WinCC的基本概念、操作和应用。
具体安排如下：1.第一章：WinCC概述，介绍WinCC的功能、特点和应用场景。
2.第二章：WinCC基本操作，包括启动、配置、编辑、运行和维护。
3.第三章：工业控制系统设计，介绍如何使用WinCC设计和实现工业控制系统。
4.第四章：WinCC高级应用，包括数据采集、报警处理、趋势分析和报表生成等。
5.第五章：WinCC案例分析，分析实际应用中WinCC的解决方案。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于介绍WinCC的基本概念和操作方法。
2.讨论法：用于探讨工业控制系统设计中的问题，促进学生思考。
3.案例分析法：分析实际应用中WinCC的解决方案，帮助学生理解WinCC的应用。
4.实验法：让学生动手操作WinCC，实践工业控制系统的设计和实现。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：《WinCC应用教程》，作为学生学习的主要参考资料。
2.参考书：提供更多关于WinCC和工业控制系统的理论知识和实践案例。
3.多媒体资料：包括教学PPT、视频教程和在线案例，丰富学生的学习体验。
4.实验设备：提供WinCC实验所需的计算机、硬件设备和网络设施。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过课堂参与、提问回答和小组讨论等方式，评估学生在课堂上的表现。
wincc课程设计详细步骤一、教学目标本课程的教学目标是让学生掌握WinCC的基本概念、功能和操作方法，能够运用WinCC进行简单的监控和管理。
具体目标如下：1.了解WinCC的起源、发展历程和版本特点。
2.掌握WinCC的基本功能，如数据采集、报警处理、趋势分析等。
3.熟悉WinCC的界面布局和操作方法。
4.能够熟练安装和配置WinCC。
5.能够使用WinCC进行数据采集和处理。
6.能够设置WinCC的报警和趋势分析功能。
情感态度价值观目标：1.培养学生对工业自动化和智能制造的兴趣和认识。
2.培养学生团队合作和解决问题的能力。
二、教学内容教学内容主要包括WinCC的基本概念、功能和操作方法。
具体安排如下：1.WinCC概述：介绍WinCC的起源、发展历程和版本特点。
2.WinCC基本功能：讲解数据采集、报警处理、趋势分析等功能。
3.WinCC界面布局和操作方法：详细讲解WinCC的界面布局和操作步骤。
4.实例演示：通过实际案例，演示如何使用WinCC进行监控和管理。
三、教学方法采用多种教学方法，激发学生的学习兴趣和主动性。
具体方法如下：1.讲授法：讲解WinCC的基本概念和功能。
2.案例分析法：通过实际案例，让学生学会使用WinCC进行监控和管理。
3.实验法：安排实验室实践，让学生亲手操作WinCC软件。
四、教学资源为学生提供丰富的教学资源，以支持教学内容和教学方法的实施。
具体资源如下：1.教材：选用权威、实用的WinCC教材。
2.参考书：提供WinCC相关的高级教程，供学生深入学习。
3.多媒体资料：制作WinCC操作视频，方便学生随时查阅。
4.实验设备：配备WinCC软件和相应的实验设备，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生的学习成果，本课程采用以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现等，占总分的30%。
2.作业：布置适量的作业，评估学生的理解和应用能力，占总分的20%。

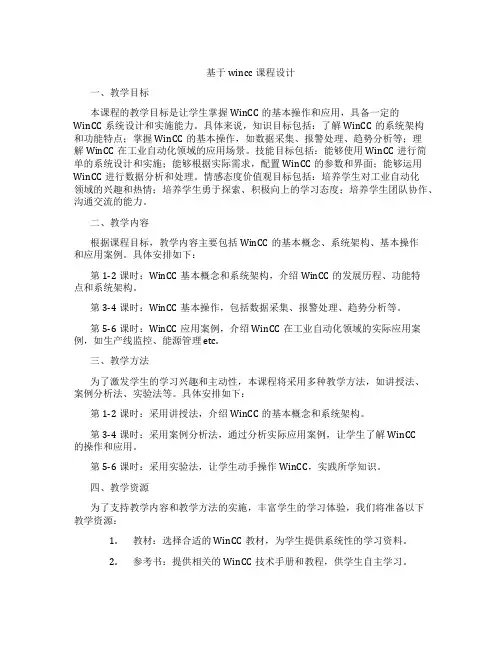

基于wincc课程设计一、教学目标本课程的教学目标是让学生掌握WinCC的基本操作和应用，具备一定的WinCC系统设计和实施能力。
具体来说，知识目标包括：了解WinCC的系统架构和功能特点；掌握WinCC的基本操作，如数据采集、报警处理、趋势分析等；理解WinCC在工业自动化领域的应用场景。
技能目标包括：能够使用WinCC进行简单的系统设计和实施；能够根据实际需求，配置WinCC的参数和界面；能够运用WinCC进行数据分析和处理。
情感态度价值观目标包括：培养学生对工业自动化领域的兴趣和热情；培养学生勇于探索、积极向上的学习态度；培养学生团队协作、沟通交流的能力。
二、教学内容根据课程目标，教学内容主要包括WinCC的基本概念、系统架构、基本操作和应用案例。
具体安排如下：第1-2课时：WinCC基本概念和系统架构，介绍WinCC的发展历程、功能特点和系统架构。
第3-4课时：WinCC基本操作，包括数据采集、报警处理、趋势分析等。
第5-6课时：WinCC应用案例，介绍WinCC在工业自动化领域的实际应用案例，如生产线监控、能源管理 etc.三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、案例分析法、实验法等。
具体安排如下：第1-2课时：采用讲授法，介绍WinCC的基本概念和系统架构。
第3-4课时：采用案例分析法，通过分析实际应用案例，让学生了解WinCC的操作和应用。
第5-6课时：采用实验法，让学生动手操作WinCC，实践所学知识。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选择合适的WinCC教材，为学生提供系统性的学习资料。
2.参考书：提供相关的WinCC技术手册和教程，供学生自主学习。
3.多媒体资料：制作WinCC操作视频和案例分析课件，方便学生随时查阅和复习。
4.实验设备：准备WinCC实验环境，让学生能够实际操作和实践所学知识。

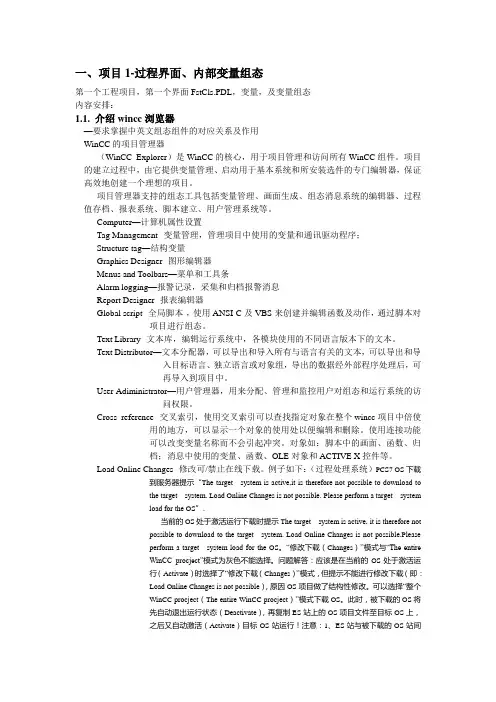

一、项目1-过程界面、内部变量组态第一个工程项目，第一个界面FstCls.PDL，变量，及变量组态内容安排：1.1. 介绍wincc浏览器—要求掌握中英文组态组件的对应关系及作用WinCC的项目管理器（WinCC Explorer）是WinCC的核心，用于项目管理和访问所有WinCC组件。
项目的建立过程中，由它提供变量管理、启动用于基本系统和所安装选件的专门编辑器，保证高效地创建一个理想的项目。
项目管理器支持的组态工具包括变量管理、画面生成、组态消息系统的编辑器、过程值存档、报表系统、脚本建立、用户管理系统等。
Computer—计算机属性设置Tag Management--变量管理，管理项目中使用的变量和通讯驱动程序；Structure tag—结构变量Graphics Designer--图形编辑器Menus and Toolbars—菜单和工具条Alarm logging—报警记录，采集和归档报警消息Report Designer--报表编辑器Global script--全局脚本-，使用ANSI-C及VBS来创建并编辑函数及动作，通过脚本对项目进行组态。
Text Library--文本库，编辑运行系统中，各模块使用的不同语言版本下的文本。
Text Distributor—文本分配器，可以导出和导入所有与语言有关的文本，可以导出和导入目标语言、独立语言或对象组，导出的数据经外部程序处理后，可再导入到项目中。
User Adiministrator—用户管理器，用来分配、管理和监控用户对组态和运行系统的访问权限。
Cross reference--交叉索引，使用交叉索引可以查找指定对象在整个wincc项目中倍使用的地方，可以显示一个对象的使用处以便编辑和删除。
使用连接功能可以改变变量名称而不会引起冲突。
对象如：脚本中的画面、函数、归档；消息中使用的变量、函数、OLE对象和ACTIVE X控件等。
Load Online Changes--修改可/禁止在线下载。
