常用的国外卫星影像的成像参数、、双子星:完全相同的两颗卫星每日重放:纬度高于同步轨道:相互成编程响应:每紧急的状态下接受提处理高采集能力:单星最高日采集能力为一百万平方公里集景数约高灵活度:点采集、条带采集、立体数据采集、线性采集、持续监测采集常用的国卫星影像的成像参数海洋、植被监测民用光学遥感卫星太阳同步轨道: 卫星的轨道面和太阳的取向一致,每天转动1°,轨道倾角大于90°(<100°)且在两极附近通过,又称为近极地太阳同步卫星轨道,高度在500-1000公里之间。
太阳同步轨道卫星每次都在同一时间飞越当地上空,也就是太阳都是从同一角度照射该地,因此每次拍摄的照片都是在同一照度下取得的,这样对比可以获得更多信息,这对照相侦察卫星、气象卫星、资源卫星都很有利。
卫星以相同方向经过同一纬度的地方时总是相同的。
地球观测卫星通常都在太阳同步轨道上定期监测地球。
地球同步轨道,静止卫星将始终位于赤道某地的上空,相对于地球表面是静止的,所以这条轨道也称为静止轨道,高度3万6千公里,最近大火的遥感最佳卫星高分四号就是在这条轨道上。
它的覆盖围很广,利用分布在地球赤道上的3颗这样的卫星就可以实现全球覆盖。
气象卫星、通讯卫星通常都在静止轨道上定点监测地球。
太阳同步轨道属于低轨道,自然空间分辨率更高,离得越近看得越清;静止轨道属于高轨道,站得高看得远,自然覆盖围更广。
两种轨道可以互补达到最佳的监测效果,所以很多卫星星座采用这样的组合方式,比如风云卫星、比如高分系列,以此取得更高的时空分辨率。
星下点指的是人造地球卫星在地面的投影点(或卫星和地心连线与地面的交点),用地理经、纬度表示。
当卫星在星下点进行摄像时,影像的几何畸变最小。
星下点轨迹周期性出现重叠现象出现的周期称为回归周期。
重返周期指利用卫星的侧摆快速拍摄同一地点时所需要的最短时间。
回归周期指卫星拍摄某地后,经过x天将再次回到此地上空拍摄此地的时间。
常见卫星参数大全卫星是指在地球轨道上运行的人造卫星,具有传输通信、观测遥感、导航定位等功能。
下面是一些常见的卫星参数介绍:1.名称和编号:卫星的名称和标识符,用于识别和区分不同的卫星。
2.发射日期和地点:卫星的发射日期和发射地点,通常由发射国家或机构负责。
3.轨道类型:卫星所处的轨道类型,包括地球同步轨道、高椭圆轨道、低轨道等。
4.平均轨道高度:卫星所处轨道的平均高度,以千米或英里为单位。
5.轨道周期:卫星绕地球一周所需的时间,通常以分钟为单位。
6.轨道倾角:卫星轨道与地球赤道面的夹角,通常以度数表示。
7.轨道偏心率:卫星轨道的偏心程度,接近0时表示轨道趋近于圆形。
8.轨道升交点时间:卫星轨道穿过地球赤道面的时间。
9.载荷类型:卫星所携带的仪器、设备和传感器种类,通常根据任务需求进行选择。
10.质量和尺寸:卫星的质量和尺寸,通常以千克和米为单位。
11.电源系统:卫星使用的电源系统,包括太阳能电池板、电池等。
12.通信频段:卫星用于传输通信的频段范围,例如C频段、Ku频段等。
13.通信带宽:卫星用于传输通信的带宽,通常以千兆比特/秒或兆比特/秒为单位。
14.数据传输速率:卫星传输数据的速率,通常以兆比特/秒或千兆比特/秒为单位。
15.可见性范围:卫星的可见性范围,即在地球上能够看到卫星的区域范围。
16.寿命:卫星的设计寿命,通常以年为单位。
17.控制系统:卫星用于控制姿态和轨道的系统,包括陀螺仪、推进器等。
18.功能和应用:卫星的主要功能和应用领域,包括通信、气象预报、导航等。
19.发射火箭:卫星发射所使用的火箭类型和型号。
20.运行状态:卫星的当前运行状态,包括正常运行、损坏、退役等。
以上是一些常见的卫星参数,不同卫星具体参数可能会有所差异。
随着卫星技术的不断发展,未来可能会出现更多类型和参数的卫星。
遥感基础与应用——常见的资源遥感卫星及其数据学院:资源与环境学院专业:地理信息系统班级:XX级2班学号:201XXXXX姓名:XXX指导教师:XXX时间:2013-4-29常见的资源遥感卫星及其数据前言:遥感卫星(remote sensing satellite )用作外层空间遥感平台的人造卫星。
用卫星作为平台的遥感技术称为卫星遥感。
通常,遥感卫星可在轨道上运行数年。
卫星轨道可根据需要来确定。
遥感卫星能在规定的时间内覆盖整个地球或指定的任何区域,当沿地球同步轨道运行时,它能连续地对地球表面某指定地域进行遥感。
所有的遥感卫星都需要有遥感卫星地面站,卫星获得的图像数据通过无线电波传输到地面站,地面站发出指令以控制卫星运行和工作。
常见的遥感卫星有美国陆地卫星、法国SPOT卫星、中巴资源卫星等等。
一、美国陆地卫星(Landsat系列)陆地卫星(Landsat)是美国地球资源卫星系列。
卫星作用是美国用于探测地球资源与环境的系列地球观测卫星系统,曾称作地球资源技术卫星(ERTS)。
按传感器可分为三类:1.RBVRBV是陆地卫星1~3号上携带的一套传感器,其全称是反束光导管摄像仪,简称RBV.在Lansat-1,Lansat-2上有三个波段:RBV1波段:蓝绿波段,波长范围是0.475μm~0.575μm;RBV2波段:红黄波段,波长范围是0.580μm~0.680μm;RBV3波段:红外波段,波长范围是0.690μm~0.830μm;在Lansat-3上RBV改成两台并列式,只有一个全色工作波段0.505μm~0.705μm,Lansat-1,Lansat-2的RBV的空间分辨率为80m,而Lansat-3上的RBV全色图像分辨率为40m。
犹豫RBV的图像质量不如MSS,故从Landsat-4开始取消了这种传感器。
2.MSS多光谱扫描仪MSS,是Lansat-1,Lansat-2,Lansat-3,Lansat-4,Lansat-5上都携带的传感器,其数字产品是MSS磁带,地面分辨率是80m。

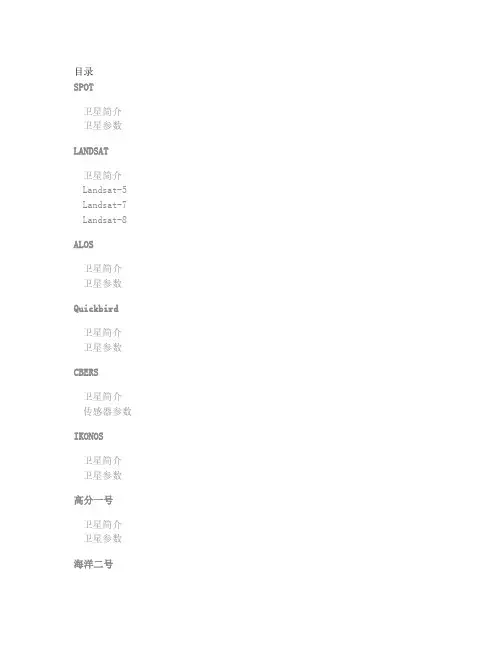

目录SPOT卫星简介卫星参数LANDSAT卫星简介Landsat-5 Landsat-7 Landsat-8ALOS卫星简介卫星参数Quickbird卫星简介卫星参数CBERS卫星简介传感器参数IKONOS卫星简介卫星参数高分一号卫星简介卫星参数海洋二号卫星简介卫星参数风云三号卫星简介卫星参数SPOT卫星简介SPOT是法国空间研究中心(CNES)研制的地球观测卫星系统。
SPOT卫星系统包括一系列卫星及用于卫星控制、数据处理和分发的地面系统。
自1986年2月起, SPOT系列卫星陆续发射,到目前为止,共发射了5颗SPOT卫星。
SPOT系列卫星有着相同的卫星轨道和相似的传感器,均采用电荷耦合器件线阵(CCD)的推帚式光电扫描仪,并可以在左右27°范围内侧视观测。
由于SPOT-1 / 2 / 4 / 5 / 6卫星具有侧视观测能力,且卫星数据空间分辨率适中,因此在资源调查、农业、林业、土地管理、大比例尺地形图测绘等各方面都有十分广泛的应用。
SPOT-1 / 2 / 4 / 5 / 6卫星及其传感器的基本信息如下表所示。
满足多尺度要求SPOT卫星影像可以提供分辨率和覆盖面积的最佳组合。
单幅SPOTScene在20米至2.5米的分辨率下可覆盖3600平方公里,定位精度最优可达10 m。
精确的大覆盖影像是满足1:10万到1:1万比例尺应用的理想工具,同时即可满足大区域又可用于局部范围的应用。
满足时间和位置要求的全球覆盖自1986年以来,SPOT卫星已建立了一个全球的数以百万计的存档影像数据库,这个数据库为多时相分析的近期和历史提供了大量存档数据。
SPOT卫星也可以通过编程,满足特定的时间和地点要求。
Astrium公司的编程服务确保高效地满足每一个阶段的需求,从需求分析和卫星编程请求,到影像验证和影像每一次获取尝试的定期评估。
快速交付SPOT星座提供每天、全球任意地点的影像获取能力,影像获取并提交几小时内就可以完成处理并在线发布。
常见遥感卫星参数一、美国陆地卫星(Landsat系列)(按传感器分类)1.RBVRBV是陆地卫星1~3号上携带的一套传感器,其全称是反束光导管摄像仪,简称RBV.在Lansat-1,Lansat-2上有三个波段:RBV1波段:蓝绿波段,波长范围是0.475μm~0.575μm;RBV2波段:红黄波段,波长范围是0.580μm~0.680μm;RBV3波段:红外波段,波长范围是0.690μm~0.830μm;在Lansat-3上RBV改成两台并列式,只有一个全色工作波段0.505μm~0.705μm,Lansat-1,Lansat-2的RBV的空间分辨率为80m,而Lansat-3上的RBV全色图像分辨率为40m。
犹豫RBV的图像质量不如MSS,故从Landsat-4开始取消了这种传感器。
2.MSS多光谱扫描仪MSS,是Lansat-1,Lansat-2,Lansat-3,Lansat-4,Lansat-5上都携带的传感器,其数字产品是MSS磁带,地面分辨率是80m。
一景MSS影像数据大约有2340个扫描行,每一个扫描行有3240个像元(像素)点,而一景MSS影像对应的实际地面面积是185km*185km,所以像元点的实际大小对应地面为79m*57m。
MSS传感器所采用的波段为:MSS4波段:蓝绿波段,波长范围是0.5μm~0.6μm;MSS5波段:红蓝波段,波长范围是0.6μm~0.7μm;MSS6波段:红外波段,波长范围是0.7μm~0.8μm;MSS7波段:红外波段,波长范围是0.8μm~1.1μm。
3.TMTM称为专题绘图仪,是Lansat-4,Landsat-5上携带的传感器,其数字产品是TM磁带。
TM的波普范围比MSS大,工作波段多,共有7个,分别是:TM1波段:蓝光波段,波长范围是0.45μm~0.50μm;TM2波段:绿光波段,波长范围是0.52μm~0.60μm;TM3波段:红光波段,波长范围是0.63μm~0.69μm;TM4波段:近红外波段,波长范围是0.76μm~0.94μm;TM5波段:中红外波段,波长范围是1.55μm~1.75μm;TM6波段:热红外波段,波长范围是10.4μm~12.5μm;TM7波段:中红外波段,波长范围是2.08μm~2.35μm;Lansat的地面分辨率为30M(TM6的地面分辨率只有120m),其亮度数字化级数为256(MSS只有65级)。
常见遥感卫星的基本参数大全1. BERS-1 中巴资源卫星CBERS-1 中巴资源卫星由中国与巴西于1999年10月14日合作发射,是我国的第一颗数字传输型资源卫星。
卫星参数:太阳同步轨道轨道高度:778公里,倾角:98.5o 重复周期:26天,平均降交点地方时为上午10:30 相邻轨道间隔时间为 4 天扫描带宽度:185公里星上搭载了CCD传感器、IRMSS红外扫描仪、广角成像仪,由于提供了从20米-256米分辨率的11个波段不同幅宽的遥感数据,成为资源卫星系列中有特色的一员。
红外多光谱扫描仪:波段数:4波谱范围:B6:0.50 –1.10(um)B7:1.55 – 1.75(um)B8:2.08 – 2.35(um)B9:10.4 – 12.5(um)覆盖宽度:119.50公里空间分辨率:B6 – B8:77.8米B9:156米CCD相机:波段数:5波谱范围:B1:0.45 – 0.52(um)B2:0.52 –0.59(um)B3:0.63 – 0.69(um)B4:0.77 – 0.89(um)B5:0.51 – 0.73(um)覆盖宽度:113公里空间分辨率:19.5米(天底点)侧视能力:-32 士32广角成像仪:波段数:2波谱范围:B10:0.63 – 0.69(um)B11:0.77 – 0.89(um)覆盖宽度:890公里空间分辨率:256米CBERS- 1卫星于1999年10月14日发射成功后,截止到2001年10月14日为止,它在太空中己运行2年,围绕地球旋转10475圈,向地面发送了大量的遥感图像数据,已存档218201景0级数据产品。
CBERS-1卫星的设计寿命是2年,但据航天专家测定CBERS-1卫星在轨道上运行正常。
有效载荷除巴西研制的宽视场成像仪于2000年5月9日因电源系统故障失效外,其余均工作正常,而且目前星上的所有设备均工作在主份状态,备份设备还未启用,星上燃料绰绰有余。
因此,虽然卫星设计寿命是2年,但航天专家设计时对各个器件都打有超期服役的余量,从CBERS-1卫星目前的运行情况来,其寿命肯定要远远大于2年。
所以欢迎用户继续踊跃使用CBERS- 1的数据。
2002年我国将发射CBERS-2卫星,用户期望的中巴地球资源卫星在太空中双星运行的壮观将会实现。
2、法国SPOT卫星法国SPOT-4卫星轨道参数:轨道高度:832公里轨道倾角:98.721o轨道周期:101.469分/圈重复周期:369圈/26天降交点时间:上午10:30分扫描带宽度:60 公里两侧侧视:+/-27o 扫描带宽:950公里波谱范围:多光谱XI B1 0.50 – 0.59um20米分辨率B2 0.61 – 0.68umB3 0.78 – 0.89umSWIR 1.58 – 1.75um全色P10米B2 0.61 – 0.68um3、ERS卫星ERS-1 ERS-2 欧空局分别于1991年和1995年发射。
携带有多种有效载荷,包括侧视合成孔径雷达(SAR)和风向散射计等装置),由于ERS-1(2)采用了先进的微波遥感技术来获取全天候与全天时的图象,比起传统的光学遥感图象有着独特的优点。
卫星参数:椭圆形太阳同步轨道轨道高度:780公里半长轴:7153.135公里轨道倾角:98.52o飞行周期:100.465分钟每天运行轨道数:14 -1/3降交点的当地太阳时:10:30空间分辨率:方位方向<30米距离方向<26.3米幅宽:100公里4、日本JERS-1卫星JERS-1日本宇宙开发事业团于1992年发射。
用于国土调查、农林渔业、环境保护、灾害监测。
星上传感器SAR。
卫星参数:太阳同步轨道赤道上空高度:568.023公里半长轴:6946.165公里轨道倾角:97.662o周期:96.146分钟轨道重复周期:44天经过降交点的当地时间:10:30-11:00空间分辨率:方位方向18米距离方向18米幅宽:75公里5、RADARSAT-1RADARSAT卫星是加拿大于95年11月4日发射的,它具有7种模式、25种波束,不同入射角,因而具有多种分辨率、不同幅宽和多种信息特征。
适用于全球环境和土地利用、自然资源监测等。
卫星参数:太阳同步轨道(晨昏)轨道高度:796公里倾角:98.6o运行周期:100.7分钟重复周期:24天每天轨道数:14卫星过境的当地时间约为早6点晚6点。
重量:2750kg工作模式波束位置入射角(度)标称分辨率(米)标称轴宽(公里)精细模式(5个波束位置)F1- F5 37—48 10 50×50标准模式(7个波束位置)S1- S7 20—49 30 100×100宽模式(3个波束位置)W1-W3 20—45 30 150×150窄幅ScanSAR (2个波束位置)SN1 20—40 30 300×300SN2 31—46 30 300×300宽幅ScanSAR SW1 20—49 100 500×500超高入射角模式(6个波束位置)H1-H6 49—59 25 75×75超低入射角模式L1 10—23 35 170×1706、美国陆地卫星五号(LANDSAT 5)陆地卫星5号载了主题成像传感器(TM)卫星参数:近极近环形太阳同步轨道轨道高度:705公里倾角:98.22o运行周期:98.9分钟24小时绕地球:15圈穿越赤道时间:上午10点扫描带宽度:185公里重复周期:16天卫星绕行:233圈波段号波段频谱范围μ 分辨率mB1 Blue-Green 0.45 – 0.52 30B2 Green 0.52 - 0.60 30B3 Red 0.63 - 0.69 30B4 Near IR 0.76 - 0.90 30B5 SWIR 1.55 – 1.75 30B6 LWIR 10.40 – 12.5 120B7 SWIR 2.08 - 2.35 307、美国陆地卫星七号(LANDSAT-7)陆地卫星7号于1999年4月15日由美国航空航天局发射,携带了增强型主题成像传感器(ETM+)卫星参数:近极近环形太阳同步轨道轨道高度:705公里倾角:98.22o运行周期:98.9分钟24小时绕地球:15圈穿越赤道时间:上午10点扫描带宽度:185公里重复周期:16天卫星绕行:233圈波段号类型波谱范围地面分辨率1 Blue-Green 0.450-0.515 30m2 Green 0.525-0.605 30m3 Red 0.630-0.69 30m4 Near IR 0.775-0.90 30m5 SWIR 1.550-1.75 30m6 LWIR 10.40-12.5 60m7 SWIR 2.090-2.35 30m8 Pan 0.520-0.90 15m资源/ IKONOS / Landsat5 / Landsat7 / IRS /IKONOS发射日期:1999 年9月24日空间分辨率全色波段: 1m (观测角26o 以内) 多光谱波段: 4m (观测角26o 以内) 影像光谱频带全色波段: 0.45-0.90 微米多光谱波段: 1. 蓝0.45-0.52 微米 2. 绿0.52-0.60 微米3. 红0.63-0.69 微米4. 近红外0.76-0.90 微米(同Landsat4 & 5 的1-4 波段)多光谱波段卫星扫描带宽度:11㎞(垂直方向) 扫描面积: 11×11㎞- 130×56㎞- 37×100㎞- 11×100㎞- 11×1000㎞镶嵌图: 最大10,000 平方公里水平/垂直精度未使用GCP : 12米水平精度(圈型误差CE 为90%) 10米垂直精度(90%LE) 使用GCP: 2米水平精度(圈型误差CE 为90%) 3米垂直精度(90%LE)轨道参数高度:681㎞倾角:98.1o 速度:7㎞/ sec 通过赤道的时间:上午10:30 重访周期:在北纬40度上方,分辨率为1m 时 2.9 天;分辨率为 1.5m 时 1.6 天轨道周期:98 分轨道类型:太阳同步轨道观测角:沿着轨道和交叉在轨道的形式之间互换简便重量:817 公斤8、Quick Bird(快鸟)数据成像方式推扫式成像传感器全波段多光谱分辨率0.61米(星下点) 2.44米(星下点)波长450-900nm 蓝:450-520nm绿:520-600nm红:630-690nm近红外:760-900nm量化值11 位星下点成像沿轨/横轨迹方向(+/-25度)立体成像沿轨/横轨迹方向辐照宽度以星下点轨迹为中心,左右各272公里成像模式单景16.5公里X 16.5公里条带16.5公里X 165公里轨道高度450公里倾角98度(太阳同步)重访周期1 – 6天(70厘米分辨率,取决于纬度高低)9、中分辨率成像光谱仪(MODIS)中分辨率成像光谱仪(MODIS)是美国宇航局研制大型空间遥感仪器。
它在36个相互配准的光谱波段、以中等分辨率水平(0.25Km~1Km)、每1~2天观测地球表面一次。
获取陆地和海洋温度、初级生产率、陆地表面覆盖、云、汽溶胶、水汽和火情等目标的图像(图3-5)。
MODIS测量的基本目标可概述如下:1) 陆地和海洋表面的温度和地面火情。
2) 海洋彩色,水中沉积物和叶绿素。
3) 全球植被测绘和变化探测。
4) 云层表征。
5) 汽溶胶的浓度和特性。
6) 大气温度和湿度的探测,雪的覆盖和表征。
7) 海洋流。
空间分辨率:250 m (波段1~2);500 m(波段3~7);1000m (波段8~36)各波段用户和技术性能指标:(波段 1 ~19的单位是nm;波段20 ~36 是μm;分谱辐射率值的单位为W/m2 μm sr)主要用户波段序号位置和宽度分谱辐射率所需S/N陆地/云边界12 620~670841~876 21.824.7 128201陆地/云性质34567 459~479545~5651230~12501628~16522105~215535.329.05.47.31.0 24322874275110海洋彩色/叶绿素/生物化学8910111213141516 405~420438~448483~493526~536546~556662~672673~683743~753862~877 44.941.932.127.921.09.58.710.26.2 8808388027547509101087586516大气中水汽171819 890~920931~941915~965 10.03.615.0 16757250地面/云温度20212223 3.660~3.8403.929~3.9893.929~3.9894.020~4.0800.452.380.670.79 0.05 NE△T2.000.070.07大气汽度2425 4.433~4.4984.482~4.549 0.170.59 0.250.25卷云水汽26272829 1.360~1.3906.535~6.8957.175~7.4758.400~8.7006.001.162.189.58 150 SNR0.250.250.05臭氧30 9.580~9.880 3.69 0.25地面/云温度3132 10.780~11.28011.770~12.270 9.558.94 0.050.05云顶高度33343536 13.185~13.48513.485~13.78513.785~14.08514.085~14.385 4.523.763.112.08 0.250.250.250.35SNR:信噪比; NE△T:等效噪声温差表3-6 MODIS标准数据产品产品代号产品名称产品代号产品名称I级MOD01MOD02MOD03 1A级1B级定标辐射率地学位置场雪和冰MOD10MOD33MOD29MOD42 雪覆盖有地图座标格的雪覆盖图海冰的最大漫延区有地图座标格的海冰漫及图大气MOD04MOD05MOD06 MOD07MOD08MOD35MOD38陆地MOD09MOD11MOD12MOD13MOD14MOD15MOD17MOD43 气溶胶产品(海洋和陆地)近红外可降水云产品(云顶性质,红外云相,光学厚度/粒子尺寸)臭氧大气稳定度指数云和地面分类图可降水(热红外)陆地表面反射比陆地表面温度陆地覆盖植被指数火情叶面指数和部分光合作用辐射净初级生产率/光合作用BRDF/反照率海洋MOD18MOD19MOD20MOD21MOD22MOD23MOD24MOD25MOD26MOD27MOD28MOD31MOD32MOD36MOD37MOD39 归一化水蒸发辐射率色素浓度(岸区彩色扫描仪)叶绿素萤光叶绿素色素浓度可用於光合作的辐射海水悬浮固体浓度有机物质浓度球石粒浓度海水衰减系数海洋出产物生产率海面温度浮游植物浓度海洋定标数据吸收系数海洋气溶胶辐射率海水比辐射率(ε)MODIS是一种按照摇扫扫描成像的辐射计系统。
