工地安全事故典型的案例分析及图片PPT(共 33张)

直接原因： 1、临边高处悬空作业，不系安全带。 2、违反施工工艺和施工组织设计要求进行施工。根据施工组织设计要求，铺设压型钢板一块后，应首先进行固定，再进行翻板，而实际施工中既未固定第一张板，也未翻板，而是采取平推钢板，由于推力不均从而失稳坠落。 3、施工作业面下无水平防护(安全平网)，缺乏有效的防坠落措施。
典型事故3：工地失火刚领的工资化灰
2010年2月10日中午12时许，沙溪镇沙坪村中天建筑公司工地宿舍着火，大火烧毁员工宿舍工棚2排，万幸的是，大部分工人因春节放假已离开了工地，现场没有发现人员伤亡。有工人说，刚领到手的工资被烧，建筑公司的办公室人员称，重要资料和文件也被烧毁，初步估算大火过火面积约一千平方。起火原因怀疑与工人在宿舍内煮食有关。
面压型钢板安装班组5名工人张×、罗××、贺××、刘××、代××在6号主厂房屋面板安装压型钢板。在施工中未按要求对压型钢板进行锚固，即向外安装钢板，在安装推动过程中，压型钢板两端(张×、罗××、贺××在一端，刘××、代××在另一端)用力不均，致使钢板一侧突然向外滑移，带动张×、罗
××、贺××3人失稳坠落至三层平台死亡，坠落高度19.4米。
典型事故1：深圳一在建楼盘塔吊折断致5人死1人重伤
时间：2009年12月28日下午4时左右地点：深圳市宝安区福永街道“凤凰花苑”建筑工地事件：塔吊坍塌，多名工人从10多层楼的高度直落下来后果：5人当场死亡，1人重伤处理：该工程项目的5名直接责任人已被警方控制
经专家初步分析，由于工人操作不规范，顶升系统发生意外，上部结构坠落，造成冲击，导致平衡臂拉杆连接处拉断，配重块撞击塔身，造成塔身弯折翻倒，上部结构平衡臂及配重坠落地面，顶升作业人员坠落，造成6人死亡，1

脚手架安全事故典型案例分析

中铁电气化局集团有限公司
中铁电气化局集团有限公司
案例三：2013年3 月21日晚上20时 30分许，桐城市太阳城附近的盛源财富广场在进行5层楼面混凝土浇筑过程中，高支模支架、脚手架发生坍塌事故，造成14人被埋， 8人死亡，6人受伤
中铁电气化局集团有限公司
事故原因： 1、高支模方案未经监理审批，未组织专家论证、评审； 2、高支模支架、脚手架未按照方案施工，剪刀撑缺乏； 3、20多米高的立柱与顶板应分两次建筑的混凝土改为一次性浇筑； 4、混凝土浇筑过程中现场无管理人员在场。
上海地铁12号线金桥坍塌事故原因认定发布时间： 2013-01-26 00:54:56 1月25日，记者从上海市安监局获悉，经现场勘查，认定事故发生原因是模架结构存在施工搭设缺陷，在混凝土自重与施工载荷作用下，致使模架结构产生局部失稳，最终导致模架结构整体坍塌。该项目施工单位上海建工二建集团有限公司、监理单位上海浦桥工程建设管理有限公司、劳务分包单位上海东服建筑劳务有限公司都存在着管理不到位、责任不落实的情况。
中铁电气化局集团有限公司
案例五：2010年1月 12日上午11:50分左右，由芜湖恒达建筑安装有限责任公司、芜湖富贵建筑安装架业有限公司承建的芜湖华强文化科技园（芜湖方特二期）配送中心仓库建设工地，在浇筑混凝土层面过程中发生模板坍塌事故，事故造成8人死亡， 7人受伤
中铁电气化局集团有限公司
建筑工程脚手架事故案例
脚手架安全分事析故案例分析
中铁电气化局集团有限公司
脚手架的作用
脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。脚手架是建筑施工中不可缺少的临时设施，用在外墙、内部装修或层高较高无法直接施工的地方。它是为解决在建筑物高部位施工而专门搭设的，用作操作平台、施工作业和运输通道、并能临时堆放施工用材料和机具，主要为了施工人员上下干活或外围安全网维护及高空安装构件等。因此，脚手架在砌筑工程、混凝土工程、装修工程中有着广泛的应用。

建筑施工事故案例安全教育ppt课件

与上页的事故极为相似。
施工人员的鞋子
2018/10/25
17
罐车司机华某在罐车罐体仍在旋转的情况下爬到罐口清除罐口内残余的混凝土，不慎将头部绞入罐口内当场死亡。
2018/10/25
18
施工人员违章使用电热器，离开后未断电，导致火灾事故发生，造成正在别的房间休息的人员死亡。
2018/10/25
口处上到钢结构施工的钢梁上向对面走到端头后想手扒柱子到楼层内，因距离远而失手落下砸落单层平网后落
2018/10/25 16
在22米下的地面身亡。
施工人员从窗外的吊兰经窗子进入楼内，不慎坠落至地面身亡
施工人员张某使用电动吊兰施工，吊
兰停在5层，张某违章从窗台进入楼内时，不慎从5层坠落至地面死亡。
2018/10/25
8
事故经过
施工人员武某（16岁）在ห้องสมุดไป่ตู้层厨房间施工楼面用斗车运送水泥砂浆时，私自将施工人员图方便，私自拆除防护栏杆阳台防护栏杆拆除，推斗车时不慎从楼
面坠落至首层室外采光井上，被采光井
竖向两根钢筋穿过身体的胸侧面和右脚踝处，经抢救无效死亡。
穿透身体的钢筋
2018/10/25
将墙的两端挖开，墙体突然倒塌
工长违章指挥，工人无知蛮干。违反作业程序和作业规定（建筑物结构必须采用机械设备进行拆除）进行拆除作业，两端开口的墙体突然倒塌，周某下跳到地面时，与正在旁边捡砖的董某被倒塌的墙体砸中，当场死亡。
2018/10/25
事故发生时正在旁边捡砖头
3
施工人员正在进行铺设水泥管线施工时，污水沟中部偏东侧沟的北壁突然坍塌，将正在沟底作业的施工人员埋压致死。

建筑工程质量事故案例分析(ppt 58张)

事故案例分析及原因
• 案例六：2005年5月13日下午3时50分，秦皇岛市承建建筑工程有限公司施工的秦皇岛文化广场工程在浇筑文化广场E区门厅屋顶梁板混凝土施工到约1/3时，由于模板支撑系统没有采用合格的钢管，按照有关标准搭设，东西水平方向有效连接加固不足，造成模板支撑系统东西向刚度较差，屋顶结构的模板支撑系统发生失稳，造成支撑系统坍塌，使在屋顶作业的12名工人随屋顶模板、钢筋及部分未凝结混凝土下落，造成3人重伤， 9人轻伤。
模板支架 • 模板支架对安全、质量均有较大影响，架体搭设前应进行策划、计算，根据承受荷载确定架管间距、数量，支撑体系应与模板体系相配合，斜撑及剪刀撑的布置须经过必要的验算和复核，确保其可靠稳固、不变形。浇筑混凝土时安排专人对支架进行检查。
事故案例分析及原因
• 案例一：2003年1月7日下午13时10分，广东省惠州市某花园工地的卸料平台架体因失稳发生坍塌事故，造成3人死亡， 7人受伤，初步统计经济损失55万元。 • 原因分析：施工中缺少脚手架搭设方案。卸料平台应单独进行设计计算，不允许与脚手架进行连接，必须把荷载直接传递给建筑结构。该工程脚手架搭设时，只是由现场施工员向搭棚队负责人安排了工作任务，在即无方案又无交底的情况下，搭棚队完全根据自己的经验和习惯，随意搭设脚手架，造成该工程脚手架缺少技术依据和论证。
事故案例分析及原因
• 2005年3月27日，某市一在建框架结构商务中心，梁板全部坍塌，整体结构失稳拉倒塔吊。造成多人死亡。
原因分析
• 由于施工过程中板梁的支撑排架支设不合理，没有经过计算，导致建筑物整体失稳倾覆。
事故案例
• 2004年08月16日上午8时30分左右，某局三公司开始用泵送混凝土浇捣附楼报告厅屋面，该屋面模板支撑系统为扣件式钢管满堂模板支架。于20时40 分全部浇捣结束。屋面留3人对混凝土表面进行收光，木工班组长在补插钢筋，21时20分左右，模板支撑系统突然整体坍塌，4名工人随之坠落。木工班组长经抢救无效死亡

建筑施工中安全事故案例分析课件

¡ 建筑施工是一个高危险作业行业，伤亡事故频繁发生，连年不断，安全生产形势十分严峻。
¡ 建筑工人安全素质低，企业安全管理不到位，市场仍未规范是目前安全事故频发的根本原因。
建筑施工中安全事故案例分析
1
重大较大事故频发
……
（三）建筑施工发生较大事故
2008年3月13日, 陕西宝鸡市扶凤县法门寺佛文化景区正圣门建筑工地，发生一起脚手架坍塌事故。脚手架高约30米、长40米。该项目施工单位为陕西省第二建筑工程总公司，具有工民建一级资质。劳务承包单位为陕西鼎立建筑劳务有限公司。
建筑施工中安全事故案例分析
3
建筑施工中安全事故案例分析
4
建筑施工中安全事故案例分析
5
建筑施工中安全事故案例分析
6
塔吊倾覆，街道截流
最不可能的落地架倾覆
模板支架整体坍塌
桥梁支撑体系坍塌
建筑施工中安全事故案例分析
7
2001年～2007上半年全国建筑施工事故统计曲线图
人数（起数）
1800 1600 1400 1200 1000 800 600 400 200
¡ 体系 ——安全生产保证体系亟待完善。
¡ 技术 ——安全技术水平亟待提高，安全技术
措施要有针对性，并且不能流于形式。
¡ 人员素质、管理水平 ——施工人员，安全管理人员素质亟待
加强，科学的安全管理水平尚待普及。
建筑施工中安全事故案例分析
9
二、建筑施工安全技术
1. 土石方及基础工程安全技术 2. 模板工程安全技术 3. 脚手架工程安全技术 4. 高处作业安全技术 5. 起重吊装机械安全技术
建筑施工中安全事故案例分析
10

第十六讲：脚手架事故案例分析

Hale Waihona Puke 案例五：2010年1月12日中午11:50左右，安徽芜湖华强文化科技产业园配送中心工地在混凝土浇筑过程中发生脚手架倒塌事故，10多名工人被埋。事故共造成6人死亡，7 人受伤，2人生死不明。
案例六：
2010年1月12日18时左右，贵州省福泉市利森水泥厂一处工地脚手架突然倒塌，造成8人死亡，2人受伤。

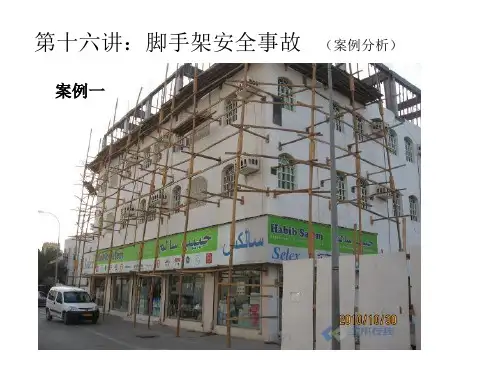

第十六讲：脚手架安全事故
案例一
（案例分析）
案例二：
2009年3月 24日上午 11点钟左右，位于镇江闹市区的“华地国际八佰伴”施工工地发生一起一幢6层楼的脚手架突然坍塌事故，造成正在拆楼改造的3位民工1死3 伤。
案例三：
2009年1月10日上午9时许，在佛山市顺德区德胜饲料厂内，一座高达15 米的脚手架突然倒塌，数吨钢材和竹木压住了正在施工的11名工人，导致其中5人重伤。据厂方有关负责人表示，此次事故的原因怀疑是施工时水泥钢筋浇灌时程序不当，导致竹制脚手架无力承受而倒塌的。
案例九：
2011.8.18上海轨道交通11号线南段周浦东站高架区间在浇筑盖梁时，因支架失稳，发生脚手架坍塌事故，致使当时正在作业的6名施工人员跌落，其中4名工人当场逃脱受轻伤，另外2人送医院救治后不治身亡。
案例十：
2009.6位于延吉市丽都市场北侧山坡上，正在建设中的延边大学新校区教学楼的脚手架突然坍塌，正在4楼作业的5名工人坠落地面，导致不同程度受伤。工地负责人表示，经初步判断，不是支撑架不牢固，而是工人在浇筑过程中，由于震动，致使脚手架的木头与铁的结合处滑动，从而导致脚手架下塌。
案例七：
2010年1月3日，昆明新机场工程航站区A3标段东引桥一个即将完成混凝土浇筑的桥跨突然发生了支架垮塌事故。垮塌，垮塌长度约38.5米，宽为13.2米，支撑高度约为8米。已造成7人死亡、8人重伤、26人轻伤。

典型事故案例分析PPT演示课件

• 1 具备安全隐患判断力（尤其是重大危险源）
• 重大危险源：可能导致重大事故发生的危险源。
• 高支模、深基坑、起重机械、活动板房为目前建设工程的四个重大危险源，此类事故最易引发群死群伤。
• 2、上工前的登记、安全教育和技术交底十分必要。
• 3、有恐高症状或情绪不稳定的人不能从事高处作业。
某高处坠落事故（2011年）
某项目一外架工人在拆除17层外架防护棚过程中，踩空脚手板从外架坠落至一层构架架体内搅拌机棚上死亡。
死者在此踩空坠落
死者在此处拆除外架防护棚
死者坠落至底层构架处搅拌机防护棚上
• 三点教训：
• 1、电梯井是高坠事故易发点，严禁进入。 • 2、不能向电梯井内倾倒建筑垃圾。 • 3、电梯井的安全防护措施严禁拆除，后期
安装防护拆除后无关人员严禁靠近。
某火灾事故
•2012年12月，某在建工地发生一起火灾事故，约30分钟烧掉活动板房三栋，过火面积810m2。 •主要原因：居住在第5栋1楼 7号房工人，在宿舍内用电饭锅煮饭后就去上班，电饭锅煮饭时无人看管，当电饭锅长时间通电加热发生故障时烧着无人处置，引燃垫在电饭锅下面的木板，并蔓延到活动板房导致火灾发生。
避让高空运载作业?避让易坠落的作业区域?不随意进入与自己无关的施工区域?3建立良好的规范操作习惯?注重日常的实操体验?认真听取安全教育和技术交底?4具备正确的救援知识?积极参与救援演练学习救援知识?具备正确的救援常识科学指导下进行救援特别是中毒窒息事故的救援
吸取血的教训防范新的事故
典型事故案例分析
• 两点教训：
• 1、吊装时应远离作业半径区域，避让危险。 • 2、吊装应配备现场的协调指挥人员，并听

高处坠落事故案例及事故预防安全培训ppt

THANKS
感谢观看
定期进行演练
对应急救援预案进行定期演练，提高救援人员的反应速度和救援能力，确保在紧急情况下能够迅速有效地开展救援工作。
应急救援器材的配备与使用
要点一
配备齐全的应急救援器材
要点二
培训员工正确使用应急救援器材
根据应急救援预案，配备足够的救援器材，包括安全带、安全网、滑轮、绳索等，确保能够及时有效地进行救援。
案例教训
加强景区安全管理，完善安全设施和警示标识，提高游客安全意识。
02
高处坠落事故原因分析
防护设施不完善
缺乏安全网、栏杆等防护设备
在施工现场、高处作业平台等地方，如果没有设置足够的安全网、栏杆等防护设备，容易导致人员不慎跌落。
设备老化、损坏
一些设备由于使用年限过长或维护不当，可能出现老化、损坏的情况，降低了防护性能。
原因分析事故是由于维修源自业时未采取有效的安全防护措施，如未安装安全网或使用安全带等。
案例教训
在维修作业时，必须采取严格的安全防护措施，确保工人的生命安全。
案例三：某景区高处坠落事故
事故经过
某景区发生一起高处坠落事故，一名游客从观景台不慎跌落，造
成重伤。
原因分析
事故是由于景区安全设施不完善，缺乏必要的安全防护措施和警示标识。
疲劳作业
长时间连续工作或疲劳作业可能导致注意力不集中，容易发生操作失误或疏忽。
监管不力
安全检查不到位
对施工现场、高处作业平台等地方的安全检查不到位，不能及时发现和排除安全隐患。
责任不明确
在安全管理方面责任不明确，导致监管力度不够，容易发生事故。
03
高处作业安全预防措施

作业脚手架坍塌事故及案例分析

作业脚手架坍塌事故及案例分析
1.事故案例
• 2.事故原因
事故案例一
• 2005年8月，某体育馆工程。搭设的长35m、宽5.3m、高20m的屋顶网架施工用扣件式钢管脚手架作业平台，利用汽车吊将约为 70根总重量约为13t的次桁架弦杆及腹杆，由地面吊运至脚手架上存放，准备安装焊接，此时架体发生整体坍塌，3名作业人员同时坠落，两人当场死亡，1人重伤。
（2）壁厚较小所导致的锈蚀
目前钢管生产厂基本上都生产壁厚为 3．2mm以下的钢管，如果再经多年施工应用，钢管锈蚀使壁厚减薄，这些钢管都将是脚手架安全的隐患。
2.立杆、横杆间距过大且超载使用导致立杆失稳
（1）脚手架的临界荷载随立杆横距加大而降低，由1.2m增加到1.5m时临界荷载将下降11.35%
（2）步距由1.2m增加到1.8m时临界荷载将下降26.1%
（数据皆为实验所得）
3.缺少拉结点和剪刀撑，扣件螺栓紧固力不够
规定一般建筑物的水平间距≤6m，垂直间距 ≤4m；高层建筑的水平间距≤3跨，垂直间距≤2跨
脚手架其他条件相同，
仅拉结点的竖向间距由3.6m扩大为7.2m时，临界荷载会大幅下降，其下降值为33.88%。
满堂红？
（在一个空间内全部用脚手架支撑...多见室内装修或楼梯间，或现浇混凝土梁板等.... ）
事故原因分析
1 脚手架钢管质量存在缺陷：（1）扣件式钢管脚手架钢管规格为 Φ48X3.5mm 商家减薄至3．2~2．75mm
（2）我国专业脚手架厂很少，生产工艺落后，技术水平低，产品质量很难保证。
事故案例二
• 2005年，某重点工程在进行廊桥施工中，使用的双排扣件式钢管脚手架被大风刮倒，幸无人员伤亡。（脚手架与建筑物拉接点严重不足）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
附着式脚手架从20-23层倒塌后落地的场面
.
事故调查分析
• 原因：根据初步了解和分析，作业人员违规、违章作业是造成该起事故发生的主要原因。
• 首先：按照规定，附着式脚手架在准备下降时，应先悬挂电葫芦，然后撤离架体上的人员，最后拆除定位承力构件，方可进行下降。但在这次事故中，作业人员在没有先悬挂电葫芦、撤离架体上人员的情况下，就直接进行脚手架下降作业，导致坠落，是造成这次事故的主要原因；
.
搭设太随意，步距超过设计要求
.
悬挑脚手架槽钢锚固段未固
定
.
楼层未设置防护栏杆
.
连墙件不规范
.
案例1：9•10西安凯玄大厦脚手架倒塌事故
附着式脚手架从20-23层倒塌
9月10日上午8时30分许，位于西安市玄武路与未央路十字东北侧的凯玄大厦在建30 层高楼，正在该楼东侧外墙作业的附着式脚手架突然20 －23层坠落，致使正在做外墙装饰的12名工人工人被压，当场造成7人死亡，5人受伤，均为颅脑重型损伤，胸、腹部多处骨折；在救治过程中有3名伤员因伤势过重，抢救无效死亡，这次事故共造成10人死亡、2人受伤，整个塌致过程不到五秒。
.
架体整体倒塌
.
现场图片
.
此事故发生的原因 • 一：是没有在架体和墙体之间未设置
连墙件。 • 二：立杆基础未设置垫块及底座，外
部未搭设斜撑。 • 三：是架子工违规操作。架子工无证
上岗，未按方案施工。
.
• 其次：按照附着式脚手架操作相关规定，脚手架在进行升降时一律不准站人。而在这次事故中，脚手架在下降时站有12人。
.
案例2：深圳坪山民乐福商场外墙一排4层楼高的脚手架突然倒塌
:2010年4月27日17时30分，深圳坪山民乐福商场外墙一排4层楼高的脚手架突然倒塌，连起来10多米长的钢管砸在地上，有多名路过市民躲避不及被砸，造成1名施工工人和4名路人（1男4女）受伤，其中一名工人和一名初中女学生头部受伤较重，其他人全身多处受伤。
脚手架安全事故案例分析
.
危险性较大工程归类
•住
建
部Leabharlann • 建质[2009]87号（关于印发《危险
性较大的分部分项
工程安全管理办法》
的通知》，第三条
规定，（右侧工程）
应当在编制施工组
织设计的基础上，
施工前单独编制安
全专项施工方案。
.
基础未硬化、立网多处破损、无平网防护、剪刀撑搭设不规范
.
脚手架作业层防护高度不足
