锅炉压力容器安全基础知识(最新版)

编号：AQ-JS-07831( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑锅炉、与压力容器安全对策(一)Safety countermeasures for boilers and pressure vessels (1)锅炉、与压力容器安全对策(一)使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

（1）锅炉（Boiler）锅炉是生产蒸气的机械设备。

它把燃料的化学能转变为热能，再利用热能产生蒸气。

锅炉主要由“锅”和“炉”两部分构成。

“锅”是指它的汽水系统，其主要作用是使水受热变成水蒸气。

由密闭的容器和管道组成。

包括对流管束、水冷壁等受热面及其它一些不直接受热的容器与管道。

汽水系统承受一定的压力和温度·“炉”是指锅炉的燃烧系统，或称风煤烟系统，其主要作用是进行燃烧与热交换。

燃烧系统包括炉膛与燃烧器。

由于锅炉是在很高的温度下运行的，汽水系统中的容器与管道又同进承受着较高的温度与压力，运行时可能有爆炸的危险。

而锅炉一旦发生爆炸事故，不仅仅是设备本身遭到破坏，还会毁坏周围的设备及厂房等建筑物，造成严重的人身伤亡。

所以锅炉的安全问题一直是一俱令人关注和重视的问题。

世界上许多国家都把锅炉和压力容器作为一种特殊设备，由国家设立专门的安全监察机构（在我国，现为劳动部锅炉压力容器安全监察局）对锅炉与压力容器的设计、制造、安装、运行、检验维修等进行全面的安全监督。

（2）压力容器（Pressurevessel）广义的压力容器，应包括所有承受流体压力的密闭容器。

但在工业中，通常所说的压力容器是指其中比较容易发生事故，而且事故的危害性比较大，需要接受国家专门机构安全监督的容器。

第一部复习提纲第一章压力容器基本知识一、基本概念（应知）1、压力：垂直作用于物体表面上的力。

单位是“帕斯卡”，简称“帕”，用“Pa”表示。

表压：压力表的读数；表示压力容器内介质压力高出大气压力的部分。

真空度：真空表的读数；表示压力容器内介质压力低出大气压力的部分。

绝对压力：以绝对零压为基础的压力。

P绝＝P表+P大气P绝＝P大气–P真空一、基本概念（应知）2、压力容器：所有承受压力的密闭容器。

3、工作压力：系指容器顶部在正常工艺操作时的压力。

4、设计压力：系指在相应设计温度下用以确定容器计算壁厚及其元件尺寸的压力。

一、基本概念（应知）5、强度：对于某种材料所能承受的压力有一定的限度，超过了这个限度，物体就会破坏，这一限度称为强度。

6、设计温度：系指压力容器在正常操作过程中，在相应设计压力下，表壁或元件金属可能达到的最高或最低温度。

（只有当元件金属的温度低于-20℃时，在按最低温度确定设计温度）二、基本知识（应知）1、压力容器的分类：压力容器分类主要考虑事故发生的可能性与事故危害性的大小两个方面。

（1）按最高工作压力分：低压容器L（0.1≤P W＜1.6MPa）、中压容器M（1.6≤P W＜10Ma）、高压H（10≤P W＜100MPa）容器、超高压容器U(P W≥100MPa)。

（2）按壳体承压方式分：内压容器、外压容器。

1、压力容器的分类（3）按设计温度分：低温容器（t≤－20℃）、常温容器（－20℃＜t＜450℃）、高温容器（t≥450℃）。

（4）按作用原理分：反应容器、换热器、分离器、贮运容器。

1、压力容器的分类（5）《容规》根据容器的压力高低、介质的危害程度及在生成过程中的重要作用将压容器分为三类：第一类容器：低压容器（非易燃、无毒、低压，属于第二、第三类的除外）；第二类容器：中圧（属于第三类除外）、低压锅炉、毒性低压容器等。

第三类容器：高压、超高圧、毒性中圧、移动式、球形等。

2、确定设计压力的方法（1）当容器装有安全泄放装置时，设计压力应不小于安全的开启压力。

压力表一般每半年校验一次，校验后的压力表应加铅封， 并注明下次校验日期或校验有效期。在容器运行期间，如发 现压力表指示失灵，刻度不清，表盘玻璃破裂，泄压后指针 不回零位，铅封损坏等情况，应立即校正或更换。
三、压力容器的安全装置
③液面计
液面计又称液位计，是用来测量容器内液面变化情况的 一种计量仪表。操作人员根据其指示的液面高低来调节或控 制充装量，从而保证容器内介质的液而始终在正常范围内。
外)： (1)中压容器； (2)低压容器(仅限毒性程度为极度和高度危害介质)； (3)低压反应容器和低压储存容器(仅限易燃介质或毒性
程度为中度危害介质)； (4)低压管壳式余热锅炉； (5)低压搪玻璃压力容器。
(三)第三类压力容器(下列情况之一)： (1)高压容器。 (2)中压容器(仅限毒性程度为极度和高度危害介
压力容器的分类
• 国家质量技术监督局颁发的《压力容器安全 技术监察规程》(质技监局发[1999]154号，以 下简称《容规》)根据压力容器操作压力、介 质危害程度、容器功能、结构特性、材料和对 容器安全性能的综合影响程度等，将压力容器 分为三类。
压力容器的分类
(一)第一类压力容器 低压容器(第(二)、(三)款规定的除外)。 (二)第二类压力容器(下列情况之一，第(三)款规定的除
几 种 压 力 容 器 结 构
二、压力容器的形式及主要参数
(七)按工艺过程中作用原理分 分为反应容器(代号R)、换热容器(代号E)、分离容器
(代号S)、贮存容器(代号C ) ，其中球罐( 代号B)。
(八)按操作温度分 (1)低温容器(t≤－20℃)。 (2)常温容器(t＞－20～150℃)。 (3)中温容器(t≥150～450℃)。 (4)高温容器(t≥450℃)。

锅炉压力容器安全知识锅炉压力容器在工业生产中扮演着重要的角色，它们被用于发电、加热、工艺加工等方面。

然而，由于压力容器内部容纳着高压和高温的气体或液体，如果不正确使用或维护，可能会导致严重的安全事故。

因此，了解和掌握锅炉压力容器的安全知识至关重要。

一、压力容器认识锅炉压力容器是指承受内外压力，长期使用并有可能泄露严重危害的容器。

根据其使用场景和特点，可以分为饱和蒸汽锅炉和超高温锅炉。

在使用中，锅炉压力容器需要按照国家标准进行设计、制造、安装和验收，以确保其安全运行。

二、安装与维护1. 安装前准备：在安装前，对压力容器的外部和内部进行全面的清理和检查，清除油污、杂物和锈蚀等，确保容器表面平整光滑。

2. 安装过程中：在安装过程中，需要严格按照设计图纸和技术要求进行操作，保证连接的牢固和装配质量。

同时，要确保连接处无渗漏，并进行必要的泄露试验。

3. 正常运行维护：在锅炉压力容器的正常运行过程中，需要定期对其进行检查和维护。

这包括对压力容器内外表面的清洁、涂装、绝缘等，确保其耐腐蚀能力和热效应。

三、压力容器安全操作1. 处理淤积物：压力容器内部经常会有沉积物、水垢等，这些物质会降低容器的热传导效果，增加能耗，并可能导致容器内部腐蚀。

因此，定期清除这些物质对于维护容器的正常运行至关重要。

2. 压力控制：压力容器内部的压力是关键因素之一，需要合理控制和保持稳定，避免压力超过容器所能承受的极限。

为此，需要安装和调整合适的安全阀和自动调压装置。

3. 人员培训：操作和管理人员需要具备压力容器的相关知识和操作技能。

他们应该了解容器的工作原理、安全操作规程和可能遇到的危险情况，并严格遵守相关规定和工作程序。

四、事故防范和处理1. 预防压力超载：过高或不稳定的压力会使容器处于危险状态，可能导致爆炸或泄漏。

因此，在设计、安装和运行过程中，需要采取相应的措施，如设置安全阀、爆破片等，以提供压力释放通道，避免容器超载。

2. 泄露的处理：如果发生容器泄露，需要立即采取紧急措施。

价
填料名称 丝网波纹填料 孔板波纹填料 金属Intalox 金属鞍形环 金属阶梯环 金属鲍尔环 瓷Intalox 瓷鞍形环 瓷拉西环 评估值 0.86 0.61 0.59 0.57 0.53 0.51 0.41 0.38 0.36 语言值 很好 相当好 相当好 相当好 一般好 一般好 较好 略好 略好 排序 1 2 3 4 5 6 7 8 9
压力容器的结构形状主要有圆筒形、球形、和组合形。圆筒形 容器是由圆柱形筒体和各种成型封头（半球形、椭圆形、碟形、 锥形）所组成。球形容器由数块球瓣板拼焊成。承压能力很好， 但由于安置内件不便和制造稍难，故一般用作贮罐。压力容器的 筒体、封头（端盖）、人孔盖、人孔法兰、人孔接管、膨胀节、 开孔补强圈、设备法兰；球罐的球壳板；换热器的管板和换热管； M36以上的主螺栓及公称直径大于 250mm的接管和管法兰均作为 主要受压元件。




热压力容器、分离压力容器、储存压力容器。具体划分如下： (1)反应压力容器（代号R），主要是用于完成介质的物理、化学反 应的压力容器，例如各种反应器、反应釜、聚合釜、合成塔、变换炉、 煤气发生炉等； (2)换热压力容器（代号E），主要是用于完成介质的热量交换的压 力容器，例如各种热交换器、冷却器、冷凝器、蒸发器等； (3)分离压力容器（代号S），主要是用于完成介质的流体压力平衡 缓冲和气体净化分离的压力容器，例如各种分离器、过滤器、集油器、 洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等； (4)储存压力容器（代号C，其中球罐代号B），主要是用于储存、 盛装气体、液体、液化气体等介质的压力容器，例如各种型式的储罐、 缓冲罐、消毒锅、印染机、烘缸、蒸锅等。 在一种压力容器中，如同时具备两个以上的工艺作用原理时，应当 按照工艺过程中的主要作用来划分品种。

In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日锅炉压力容器安全知识简易版锅炉压力容器安全知识简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

①锅炉是怎样分类的？锅炉的分类方法有5种：（1）按用途分为：电站锅炉、工业锅炉、生活锅炉。

（2）按压力大小分为：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉、超临界锅炉。

（3）按水、火流程分为：水管锅炉和锅壳式锅炉。

（4）按燃料分为：燃烧锅炉、燃油锅炉和燃气锅炉。

（5）按燃烧方式分为：层燃锅炉和室燃锅炉。

②为什么锅炉与压力容器的事故频率比较高？锅炉与压力容器的事故频率比较高，这与设备本身的特性有关：（1）锅炉与压力容器结构一般比较简单，但其受力情况却比较复杂。

既有一次应力又有二次应力，还有峰值、温度受力和残余应力等。

尤其是在开孔和几何突变之处易产生应力集中。

此外，还受到循环应力作用，产生低周疲劳。

（2）工作和使用条件比较复杂。

锅炉直接受火焰加热，温度变化幅度大，受热不均匀且可能发生局部过热。

压力容器的工作条件多变（从高温到深冷），压力也多变。

因此，制造过程留下任何微小缺陷，在适当的条件下，都有可能迅速扩展而酿成事故。

（3）容易发生超载运行。

锅炉常因操作人员的失误和仪表的失灵而造成超载，而压力容器更易受化学反应的突变、仪表失灵而发生超载。

设备一旦超载，倘若安全装置有故障或失效，就可能迅速酿成事故。

锅炉复习题一、是非题1、特种设备使用单位应当按照安全技术规范的定期检验要求及时进行检验。

未经定期检验或者检验不合格的特种设备不得继续使用。

（对）2、对在用特种设备的安全附件、安全保护装置、测量调控装置及有关附属仪器仪表自检后可以投入使用。

（错）3、特种设备使用单位应当对特种设备作业人员进行特种设备安全教育和培训，保证特种设备作业人员具备必要的的特种设备安全作业知识。

（对）4、特种设备的使用单位应当建立健全特种设备安全管理制度和岗位安全责任制度。

（对）5、特种设备使用单位应当对在用特种设备的安全附件、安全保护装置、测量调控装置及有关附属仪器仪表进行定期校验、检修并作出记录。

（对）6、特种设备使用单位应当对在用特种设备应当至少每月进行一次自行检查并作出记录。

（对）7、特种设备包括其附属的安全附件、安全保护装置和安全保护装置相关的设施。

（）8、电力系统的发电用锅炉的使用管理和操作人员的管理考核应按《电力工业锅炉监察规程》的有关规定执行。

（）9、压力表上应注明下次校验的日期。

压力表的刻度盘上应划红线指示出工作压力。

压力表校验后应封印。

（对）10、锅炉进行水压试验时，应在周围气温高于20℃时进行，低于20℃时必须有措施。

（错）11、锅筒用BHW35钢整理的锅炉水压试验时的汽包壁温应≥20℃。

（）12、锅炉运行中，发生受压元件漏泄、炉膛严重结焦、液态排渣锅炉无法排渣、锅炉尾部烟道严重堵灰、炉墙烧红、受热面金属严重超温、汽水品质严重恶化等情况时，应停止运行，停炉时间由发电厂总工程师确定。

（对）13、锅炉进行超压试验时，在超压试验压力下维持20min，降到工作压力，再进行检查，检查期间压力应维持不变。

（对）14、额定压力9.81MPa的锅炉，控制安全法是按1.04倍工作压力工作安全阀是按1.06倍工作压力调整与校验。

（错）15、再热器的起座压力是1.10倍工作压力。

( 对 )16、汽包和过热器上所装全部安全阀排放量的总和应大于锅炉最大连续蒸发量。

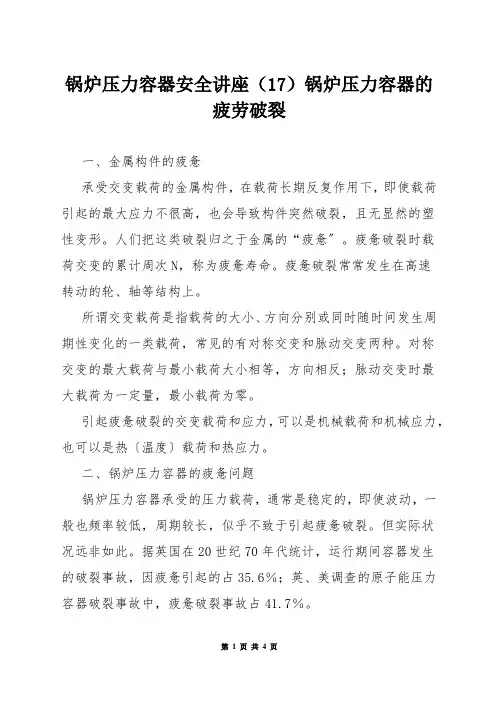

锅炉压力容器安全讲座（17）锅炉压力容器的疲劳破裂一、金属构件的疲惫承受交变载荷的金属构件，在载荷长期反复作用下，即使载荷引起的最大应力不很高，也会导致构件突然破裂，且无显然的塑性变形。

人们把这类破裂归之于金属的“疲惫〞。

疲惫破裂时载荷交变的累计周次N，称为疲惫寿命。

疲惫破裂常常发生在高速转动的轮、轴等结构上。

所谓交变载荷是指载荷的大小、方向分别或同时随时间发生周期性变化的一类载荷，常见的有对称交变和脉动交变两种。

对称交变的最大载荷与最小载荷大小相等，方向相反；脉动交变时最大载荷为一定量，最小载荷为零。

引起疲惫破裂的交变载荷和应力，可以是机械载荷和机械应力，也可以是热〔温度〕载荷和热应力。

二、锅炉压力容器的疲惫问题锅炉压力容器承受的压力载荷，通常是稳定的，即使波动，一般也频率较低，周期较长，似乎不致于引起疲惫破裂。

但实际状况远非如此。

据英国在20世纪70年代统计，运行期间容器发生的破裂事故，因疲惫引起的占35.6％；英、美调查的原子能压力容器破裂事故中，疲惫破裂事故占41.7％。

锅炉压力容器的疲惫是在结构局部高应力、低交变周次下发生的疲惫，叫低周疲惫。

其交变载荷引起的最大应力超过材料的屈服点，而疲惫寿命N＝102～104；高速转动的轮、轴发生的疲惫叫高周疲惫，是在低应力、高交变周次下发生的疲惫。

其交变载荷引起的最大应力在材料屈服点以下，疲惫寿命N≥1×105.锅炉压力容器的低周疲惫，是基于以下条件产生的：1.存在交变载荷和反复应力。

锅炉压力容器承压部件承受的交变载荷及器壁中的反复应力可产生于：〔1〕间歇操作的设备常常进行反复的加压和卸压；〔2〕在运行过程中设备压力在较大范围内变动；〔3〕设备介质温度及器壁温度反复变化，而温度及其变化也是载荷，温度的反复变化会在结构内产生交变的热应力；〔4〕部件强迫振动并引起较大的附加交变应力；〔5〕气瓶多次充装使用，造成瓶内压力及瓶壁应力的反复变化。

锅炉压力容器载荷的交变一般是脉动交变。

编订：__________________审核：__________________单位：__________________锅炉压力容器安全知识Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6216-91 锅炉压力容器安全知识使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

①锅炉是怎样分类的？锅炉的分类方法有5种：（1）按用途分为：电站锅炉、工业锅炉、生活锅炉。

（2）按压力大小分为：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉、超临界锅炉。

（3）按水、火流程分为：水管锅炉和锅壳式锅炉。

（4）按燃料分为：燃烧锅炉、燃油锅炉和燃气锅炉。

（5）按燃烧方式分为：层燃锅炉和室燃锅炉。

②为什么锅炉与压力容器的事故频率比较高？锅炉与压力容器的事故频率比较高，这与设备本身的特性有关：（1）锅炉与压力容器结构一般比较简单，但其受力情况却比较复杂。

既有一次应力又有二次应力，还有峰值、温度受力和残余应力等。

尤其是在开孔和几何突变之处易产生应力集中。

此外，还受到循环应力作用，产生低周疲劳。

（2）工作和使用条件比较复杂。

锅炉直接受火焰加热，温度变化幅度大，受热不均匀且可能发生局部过热。

压力容器的工作条件多变（从高温到深冷），压力也多变。

因此，制造过程留下任何微小缺陷，在适当的条件下，都有可能迅速扩展而酿成事故。

（3）容易发生超载运行。

锅炉常因操作人员的失误和仪表的失灵而造成超载，而压力容器更易受化学反应的突变、仪表失灵而发生超载。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改锅炉压力容器及特种设备安全(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes锅炉压力容器及特种设备安全(标准版)一、锅炉安全对策措施1)锅炉设计(1)锅炉的设计必须符合安全、可靠的要求。

锅炉受压元件所用金属材料和焊接材料应当符合相应的国家标准和行业标准；锅炉结构应当能够按照设计预定方向自由膨胀，使所有受热面都得到可靠的冷却；锅炉各受压部件应当有足够的强度，炉墙有良好的密封性。

(2)锅炉的设计文件应当经过国家质量监督检验检疫总局核准的检验检测机构鉴定，经过鉴定合格的锅炉设计总图的标题栏上方应当标有鉴定标记。

2)锅炉的制造、安装、改造、维修(1)锅炉及其安全附件、安全保护装置的制造、安装、改造单位，应当经过国家质检总局许可。

锅炉制造单位应当具备《特种设备安全监察条例》规定的条件，并按照锅炉制造范围，取得国家质检总局统一制订的锅炉类《特种设备制造许可证》，方可从事锅炉制造活动。

(2)锅炉的维修单位，应当经过省级质量技术监督局许可，取得许可证后方可从事相应的活动。

(3)锅炉的安装、改造、维修的施工单位，应当在施工前将拟进行的锅炉的安装、改造、维修晴况，以书面告知锅炉所在地的市级质量技术监督局。

(4)锅炉的制造、安装、改造、重大维修过程，必须经国家质检总局核准的检验检测机构有资格的检验员，按照安全技术规范的要求进行监督检验，经监督检验合格后方可出厂或者交付使用。

3)锅炉使用(1)锅炉使用单位应当严格执行《特种设备安全监察条例》和有关安全生产的法律、行政法规的规定，根据情况设置锅炉安全管理机构或者配备专职、兼职安全管理人员，制订安全操作规程和管理制度，以及事故应急措施和救援预案，并认真执行，确保锅炉安全使用。

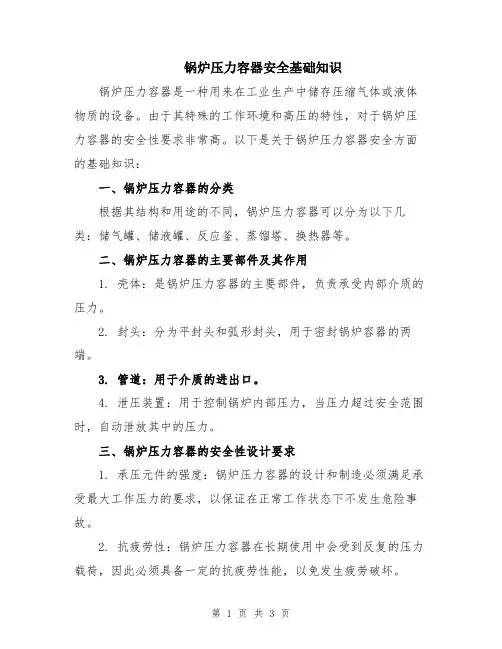

锅炉压力容器安全基础知识锅炉压力容器是一种用来在工业生产中储存压缩气体或液体物质的设备。

由于其特殊的工作环境和高压的特性，对于锅炉压力容器的安全性要求非常高。

以下是关于锅炉压力容器安全方面的基础知识：一、锅炉压力容器的分类根据其结构和用途的不同，锅炉压力容器可以分为以下几类：储气罐、储液罐、反应釜、蒸馏塔、换热器等。

二、锅炉压力容器的主要部件及其作用1. 壳体：是锅炉压力容器的主要部件，负责承受内部介质的压力。

2. 封头：分为平封头和弧形封头，用于密封锅炉容器的两端。

3. 管道：用于介质的进出口。

4. 泄压装置：用于控制锅炉内部压力，当压力超过安全范围时，自动泄放其中的压力。

三、锅炉压力容器的安全性设计要求1. 承压元件的强度：锅炉压力容器的设计和制造必须满足承受最大工作压力的要求，以保证在正常工作状态下不发生危险事故。

2. 抗疲劳性：锅炉压力容器在长期使用中会受到反复的压力载荷，因此必须具备一定的抗疲劳性能，以免发生疲劳破坏。

3. 抗裂纹扩展性：锅炉压力容器应具备良好的抗裂纹扩展性能，以确保在发生裂纹时能够及时停止扩展。

4. 泄压装置的设置：应有合适的泄压装置，能够在压力超过安全范围时及时释放压力，避免压力过高导致容器破裂。

四、锅炉压力容器的安全检验及维护1. 定期安全检验：对锅炉压力容器进行定期的安全检测，包括材料检测、焊接接头检测、压力容器整体检测等，以确保其性能完好。

2. 泄压装置的检测：定期对泄压装置进行检测和维护，确保其正常工作。

3. 清洗和除锈：定期对锅炉压力容器进行清洗和除锈，以延长其使用寿命。

4. 储存和使用条件的控制：确保锅炉压力容器在正常的温度、湿度和气压条件下储存和使用，以免影响其安全性能。

五、常见的锅炉压力容器安全事故及预防措施1. 爆炸事故：常见的爆炸原因包括材料的缺陷、过压、温度过高等。

预防措施包括材料的质量检测、定期检测和维护、控制温度和压力在安全范围内等。

2. 泄漏事故：常见的泄漏原因包括焊接接头裂纹、密封不良等。

压力容器基础知识讲义1.压力容器概念压力容器属特种设备的一种，条例所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。

广义地讲，凡盛装压力介质的密闭容器统称为压力容器。

《特种设备安全监察条例》根据安全监察的需要，给压力容器是这样定义的：“压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa.L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器。

”压力容器的建造（包括材料、设计、制造、检验、验收的全部过程），和使用涉及生产设备和生命安全，因此世界各国都有一整套适合自己国情的压力容器安全监察管理法规和具有强制性的压力容器产品技术标准。

我国涉及压力容器的基本法规和标准有：（1）《特种设备安全监察条例》（修订版）中华人民共和国国务院发布2009，5，1施行（2）TSG R0004-2009《固定式压力容器安全技术监察规程》国家质量监督检验检疫总局发布2009，12，1施行（3）TSG R1001-2008《压力容器压力管道设计单位资格许可与管理规则》国家质量监督检验检疫总局发布2008，4，30施行（4）《锅炉压力容器制造监督管理办法》国家质量监督检验检疫总局发布2003，1，1施行（5）GB150《钢制压力容器》（6）JB4732《钢制压力容器——分析设计标准》（7）NB/T 47003.1-2009《钢制焊接常压容器》（8）GB151《管壳式换热器》（9）JB/T4731《钢制卧式容器》（10）JB/T4710《钢制塔式容器》1.1 压力容器的划定范围1.1.1 受压元件在容器中直接承受压力载荷（包括内压或外压）的零部件，指盛装、封闭压力介质的容器壳体元件和其它密闭元件等。

1.1.2 主要受压元件顾名思义，是指承受主要压力的受压元件。

2024年锅炉压力容器安全基础知识①锅炉是怎样分类的？锅炉的分类方法有5种：（1）按用途分为：电站锅炉、工业锅炉、生活锅炉。

（2）按压力大小分为：低压锅炉、中压锅炉、高压锅炉、亚临界锅炉、超临界锅炉。

（3）按水、火流程分为：水管锅炉和锅壳式锅炉。

（4）按燃料分为：燃烧锅炉、燃油锅炉和燃气锅炉。

（5）按燃烧方式分为：层燃锅炉和室燃锅炉。

②为什么锅炉与压力容器的事故频率比较高？锅炉与压力容器的事故频率比较高，这与设备本身的特性有关：（1）锅炉与压力容器结构一般比较简单，但其受力情况却比较复杂。

既有一次应力又有二次应力，还有峰值、温度受力和残余应力等。

尤其是在开孔和几何突变之处易产生应力集中。

此外，还受到循环应力作用，产生低周疲劳。

（2）工作和使用条件比较复杂。

锅炉直接受火焰加热，温度变化幅度大，受热不均匀且可能发生局部过热。

压力容器的工作条件多变（从高温到深冷），压力也多变。

因此，制造过程留下任何微小缺陷，在适当的条件下，都有可能迅速扩展而酿成事故。

（3）容易发生超载运行。

锅炉常因操作人员的失误和仪表的失灵而造成超载，而压力容器更易受化学反应的突变、仪表失灵而发生超载。

设备一旦超载，倘若安全装置有故障或失效，就可能迅速酿成事故。

（4）易受工作介质的腐蚀。

生产过程中由于受工作介质的腐蚀而使器壁由厚变薄和使材料变形，且压力又加速了这种腐蚀，如压力容器的晶间腐蚀和应力腐蚀等。

③锅炉与压力容器的事故如何分类？事故的危害有哪些？根据《锅炉、压力容器事故的报告办法》的规定，按照设备损失的程度，锅炉与压力容器的事故可分为3类：（1）爆炸事故。

锅炉与压力容器在使用中发生破裂，使压力瞬间降为大气压的事故，事故发生时，设备中所蕴藏着的巨大能量瞬间释放完毕的过程即为爆炸。

爆炸事故会摧毁设备、建筑、造成人员伤亡，后果十分严重。

（2）重大事故。

锅炉与压力容器的受压部件或其他主要部件严重损坏，被迫停止运行，需进行大修的事故属于重大事故。

（1） 高压容器 ） 高压容器; （2） 中压容器（仅限毒性程度为极度和高度危害介质）； ） 中压容器（仅限毒性程度为极度和高度危害介质） （3） 中压储存容器（仅限易燃或毒性程度为中度危害介质 ） 中压储存容器（ 乘积大于10Mpa.m3）; 且PV乘积大于 乘积大于 ） （4） 中压反应容器（仅限易燃或毒性程度为中度危害介质 ） 中压反应容器（ 乘各大于等于0。 且PV乘各大于等于 。5Mpa.m3）; 乘各大于等于 ） （5） 低压容器（公限毒性程度为极度和高度危害介质，且 ） 低压容器（公限毒性程度为极度和高度危害介质， PV乘积大于等于 乘积大于等于0.2Mpam3）； 乘积大于等于 ）
低压容器为第一类压力容器
（本条第1款、第2 （本条第1款、第2款规定的除外）
压力容器使用证号含义
容3MC黑EB0012
原压力容器注册号含义
21402306002003070001
新规定
压力容器（ 压力容器（ 2000 ） 固定式压力容器（ 2100） 固定式压力容器（ 2100） 超高压容器（2110） 超高压容器（2110） 高压容器（ 2120） 高压容器（ 2120） 第三类中压容器（ 2130） 第三类中压容器（ 2130） 第三类低压容器（2140） 第三类低压容器（2140） 第二类中压容器（ 2150） 第二类中压容器（ 2150） 2160） 第二类低压容器 （2160） 2170） 第一类压力容器 （2170）
压力容器的基本结构
压力容器的基本结构形式比较简单， 压力容器的基本结构形式比较简单 ， 主 要由壳体、 封头、 法兰、 要由壳体 、 封头 、 法兰 、 支座以及接管 等部件构成， 当然， 等部件构成 ， 当然 ， 实际压力容器比较 复杂，组成部件很多。 复杂，组成部件很多。

锅炉压力容器安全知识锅炉和压力容器是工业生产中常见的设备，用于产生蒸汽、加热或储存气体等工艺过程。

由于其工作环境和特殊要求，锅炉和压力容器的安全是至关重要的。

本文将从锅炉和压力容器的基本概念、安全风险以及安全措施等方面介绍相关安全知识。

一、锅炉和压力容器的基本概念及分类1. 锅炉：是一种在封闭容器内加热液体，使其壮和汽化的装置。

发生器蒸汽过热锅炉、热水锅炉等都属于锅炉的范畴。

2. 压力容器：是用于存储、运输或处理压缩气体、液体或气体液体混合物的封闭容器。

压力容器常见的类型有储罐、管道、反应器等。

二、锅炉和压力容器的安全风险锅炉和压力容器的工作要求高，承受着不同程度的压力和温度。

如果设计、制造、操作或维护不当，将会产生严重的安全风险。

以下是常见的安全风险：1. 爆炸事故：由于压力超过容器承受极限，容器爆炸造成泄漏、火灾等事故，威胁人身安全和设施财产。

2. 蒸汽泄漏：由于设备老化、材料疲劳等原因，导致蒸汽泄漏。

蒸汽具有高温和高压特性，泄漏后会造成灼伤、中毒等伤害。

3. 高温泄漏：压力容器内部存在高温液体或气体，如果容器泄漏，这些高温物质有可能燃烧、爆炸，导致火灾或爆炸事故。

4. 锅炉水位异常：锅炉水位过低或过高，都会导致锅炉运行不稳定、蒸汽产生不足或泄漏等问题，引发危险。

5. 金属材料疲劳：锅炉和压力容器工作在高温和高压环境下，金属材料会因为疲劳、腐蚀等原因出现裂纹、变形等问题，导致设备失效。

三、锅炉和压力容器的安全措施为了保证锅炉和压力容器的安全运行，需要采取一系列的安全措施，以下是常见的措施：1. 设计和制造合格：锅炉和压力容器的设计和制造必须符合相关的标准和规范，如《锅炉安全技术监察规程》、《压力容器安全技术监察规程》等。

2. 检验和试验：锅炉和压力容器在投入运行前必须经过严格的检验和试验，包括外观检查、材料检验、焊缝检验等，确保设备的完整性和可靠性。

3. 定期维护：对锅炉和压力容器进行规定的定期检查和维护，包括清洗、防腐、补焊等，及时处理设备的缺陷和故障。

压力容器基础知识(1)压力。

压力容器的压力可以来自两个方面，一是来自压力容器外，一是来自压力容器内。

压力容器的最高工作压力，对于承受内压的压力容器，是指压力容器在正常使用过程中，容器顶部可能出现的最高压力；对于承受外压的压力容器，是指压力容器在正常使用过程中，夹套顶部可能出现的最高压力。

压力容器的设计压力，是指在相应设计温度下用以确定容器壳体厚度的压力，亦即标注在铭牌上的容器设计压力，其值不得小于最大工作压力。

当容器各部位或受压元件所承受的液桂静压力达到5％设计压力时，则应取设计压力和液柱静压力之和进行该部位或元件的设计计算；装有安全泄放装置的压力容器，其设计压力不得低于安全泄放装置的开启压力或爆破压力。

容器的设计压力应按GB150的相应规定确定。

(2)温度。

金属温度，系指容器受压元件沿截面厚度的平均温度。

任何情况下，元件金属的表面温度不得超过钢材的允许使用温度。

设计温度，系指容器在正常操作情况下，在相应设计压力下设定的受压元件的金属温度，其值不得低于元件金属可能达到的最高金属温度；对于0℃以下的金属温度，则设计温度不得高于元件金属可能达到的最低金属温度。

容器设计温度(即标注在容器铭牌上的设计介质温度)是指壳体的设计温度。

(3)介质。

生产工艺过程所涉及的工艺介质品种繁多，分类方法也有多种。

按物质状态分类，有气体、液体、液化气体、单质和混合物等；按化学特性分类，则有可燃、易燃、惰性和助燃四种；按它们对人类毒害程度，又可分为极度危害(Ⅰ)、高度危害(Ⅱ)、中度危害(Ⅲ)、轻度危害(Ⅳ)四级。

易燃介质：是指与空气混合的爆炸下限小于10％，或爆炸上限和下限之差值大于等于20％的气体，如一甲胺、乙烷、乙烯等。

毒性介质：《压力容器安全技术监察规程》(以下简称《容规》)对介质毒性程度的划分参照GB5044《职业性接触毒物危害程度分级》分为四级。

其最高容许浓度分别为：极度危害(Ⅰ级)＜0．1mg／m3；高度危害(Ⅱ级)0．1～＜1．0mg／m3；中度危害(Ⅲ级)1．0～＜10mg ／m3；轻度危害(Ⅳ级)≥10mg／m3。

锅炉的主要安全附件O1安全阀安全阀属于泄压装置，能够自动将锅炉工作压力控制在允许范围之内。

当炉内超压时，安全阀自动开启，自动泄压，同时发出警报；当炉内压力降到允许范围时，安全阀自动关闭。

安全阀使用注意事项：・保持安全阀清洁，防止被油垢等堵塞排放管；・发现安全阀有渗漏现象，应立即报修；・在用锅炉的安全阀至少每年校验一次，经校正调整的安全阀，应进行铅封；・经常检查铅封是否完好；・每月至少进行一次自动排汽或手提排气试验，来检验安全阀是否良好。

02压力表压力表可以显示锅炉内介质压力的高低。

可以根据压力表所指示的压力，调节燃烧，将压力控制在允许范围之内，保证锅炉的安全运行。

压力表使用注意事项：・压力表应保持清洁，表盘刻度不清应停止使用；・应定期吹洗压力表连接管，以免堵塞；・要经常检查压力表连接管上的旋塞是否出于开启状态；・操作工要知道所用压力表的校验周期，超过校验期限的压力表应停止使用，运行中如果发现压力表指示不正常，应立即报告。

03水位计水位计的作用是显示锅炉内水位的高低，避免在锅炉运行中发生缺水或满水事故。

水位计使用注意事项：・水位计应保持明亮、清晰、清洁、不漏水和不漏汽。

・冲洗水位计时，脸部不要正对水位表，以免玻璃管忽冷忽热破碎伤人。

锅炉的安全操作注意事项1防止超压防止负荷骤然降低，导致汽压上升；防止安全阀失灵，定期排查，及时修复。

定期校核压力表，发现不准确或动作不正常时，及时调换。

2防止过热防止缺水。

操作工每班都要冲洗水位表，检查水位是否正常，防止旋塞及连通管堵塞，定期维护检查水位警报器或超温警报设备。

一旦发生严重缺水，绝对禁止向锅炉内进水。

定期清除水垢，防止积垢。

3防止腐蚀停炉时要注意防腐保养，防止金属腐蚀减薄。

防止腐蚀的办法一是使锅内无水分，二是使水中无氧气，或者氧气无法与金属发生化学反应。

对于长期停用的锅炉，可以采取将炉内烘干之后放干燥剂并密封的办法，保持炉内表面长期干燥状态，防止腐蚀。

4防止裂纹和起槽避免锅炉骤冷骤热，加强对应力集中部位的检查，如封头扳边，一旦出现裂纹和起槽应及时处理。
