北京奥运鸟巢体育馆设计师赫尔佐格和德梅隆23页PPT

全城市中心地带，为的是彰显庆祝城市蓬勃发展的开端。
建筑本身灯光的设计与动感的 形式是为了能与周围建筑有所 分别，突出个性。
开放的大平台，为楼里的 居民们创造了交流的空间
这个项目是赫尔佐格与德梅隆在该地区所做的第一个住宅方案。 关于“贝鲁特平台建筑”的构思，建筑师们是想让都市生活在这座 城市复兴，并使得室内与室外空间融为一体。这座住宅大楼提供了 许多开放的大平台，为楼里的居民们创造了交流的空间，而且可持 续发展的生态设计也融入方案之中。建筑本身灯光的设计与动感的 形式是为了能与周围建筑有所分别，突出个性。 这座住宅将会有130套不同的户型公寓，每一间都会为业主提供不同 的居住体验，包括奢侈的寓所和城市经济住房。 这个项目预计会在2013年下半年或2014年年中完成
对足球的热爱使他们偏爱于体育场馆的设计，曾 设计瑞士巴塞尔体育场和2006年德国慕尼黑世界杯足 球赛体育场。安联体育场的看台被赫尔佐格与德默隆 独特设计成三层体系结构，这样可以使所有在场的六 万多名观众都能已相对自己座位最近的距离观看精彩 的足球赛事。他们的这一设计完全来自于自己对于体 育的理解。三层看台的这一理论同样被赫尔佐格与德 默隆运用到中国鸟巢的设计中于
塔铁夫奥巴 路 夫塞 信 丹尔 号 姆
在巴塞尔奥夫丹姆沃夫铁路信号塔的设计中，赫尔佐格和德梅隆用 20厘米宽的铜条像叠瓦片一样在立面上叠起来，罩住信号塔的钢筋混凝 土结构内胆，形成“法拉第屏障”，就像绝缘材料将导线包裹起来一样。 同时，在内胆开窗的地方，将铜皮翻折起来，做成百叶的样子，从而隐 没了普通建筑开窗设计中流露出来的分层的尺度感，使其与铁轨和火车 更加协调。黄铜在这里失去了其自身固有的性质，形成了建筑的衣服， 穿着在建筑外，而与建筑内部的结构没有太多的本质关系。

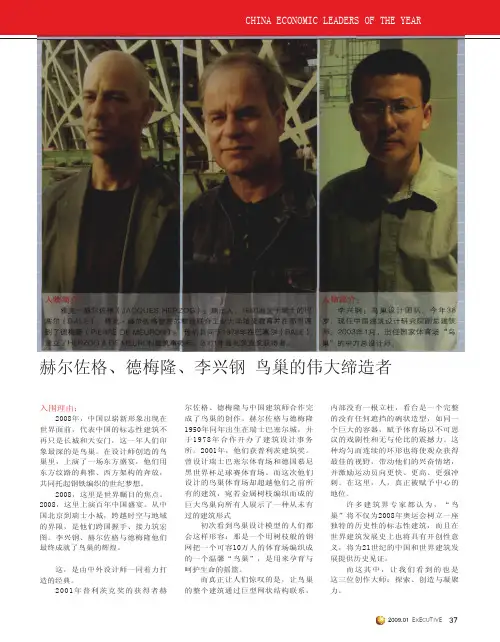

2009.01 EXECUTIVE37入围理由：2008年，中国以崭新形象出现在世界面前，代表中国的标志性建筑不再只是长城和天安门，这一年人们印象最深的是鸟巢。

在设计师创造的鸟巢里，上演了一场东方盛宴，他们用东方纹路的典雅、西方架构的奔放，共同托起钢铁编织的世纪梦想。

2008，这里是世界瞩目的焦点。

2008，这里上演百年中国盛宴。

从中国北京到瑞士小城，跨越时空与地域的界限，是他们跨国握手、接力筑宏图。

李兴钢、赫尔佐格与德梅隆他们最终成就了鸟巢的辉煌。

这，是由中外设计师一同着力打造的经典。

2001年普利茨克奖的获得者赫尔佐格、德梅隆与中国建筑师合作完成了鸟巢的创作。

赫尔佐格与德梅隆1950年同年出生在瑞士巴塞尔城，并于1978年合作开办了建筑设计事务所。

2001年，他们获普利茨建筑奖。

曾设计瑞士巴塞尔体育场和德国慕尼黑世界杯足球赛体育场。

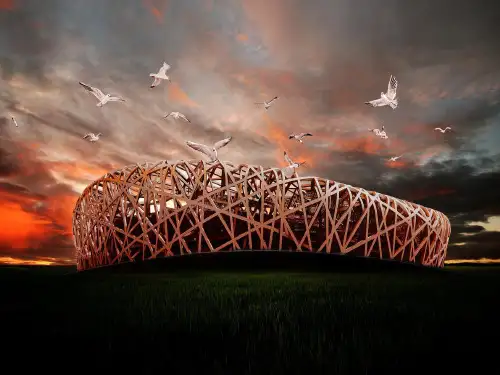

而这次他们设计的鸟巢体育场却超越他们之前所有的建筑，宛若金属树枝编织而成的巨大鸟巢向所有人展示了一种从未有过的建筑形式初次看到鸟巢设计模型的人们都会这样形容：那是一个用树枝般的钢网把一个可容10万人的体育场编织成的一个温馨“鸟巢”，是用来孕育与呵护生命的摇篮。

而真正让人们惊叹的是，让鸟巢的整个建筑通过巨型网状结构联系，内部没有一根立柱，看台是一个完整的没有任何遮挡的碗状造型，如同一个巨大的容器，赋予体育场以不可思议的戏剧性和无与伦比的震撼力。

这种均匀而连续的环形也将使观众获得最佳的视野，带动他们的兴奋情绪，并激励运动员向更快、更高、更强冲刺。

在这里，人，真正被赋予中心的地位。

许多建筑界专家都认为，“鸟巢”将不仅为2008年奥运会树立一座独特的历史性的标志性建筑，而且在世界建筑发展史上也将具有开创性意义，将为21世纪的中国和世界建筑发展提供历史见证。

而这其中，让我们看到的也是这三位创作大师：探索、创造与凝聚力。

赫尔佐格、德梅隆、李兴钢 鸟巢的伟大缔造者人物简介：李兴钢：鸟巢设计团队。

• 设计师就是用它作为灵感，设计出“鸟巢”体育场的初稿。形态如同孕育生 命的“巢”，它更像一个摇篮，寄托着人类对未来的希望。
• 鸟巢是一个大跨度的曲线结构， • 有大量的曲线箱形结构，设计和 • 安装均有很大挑战性。其三维扭 • 曲像麻花一样的加工，在建造后 • 的沉降、变形、吊装被列为科技 • 部重点攻关项目。
•
“鸟巢”是2008年北京奥运会主体育场。由2001年普利茨克奖获
得者赫尔佐格、德梅隆与中国建筑师合作完成的巨型体育场设计。
• 组成：“鸟巢”以巨大的钢网围合、覆盖着9.1万人的体育场；观光楼 梯自然的成为结构的延伸；立柱消失了，均匀受力的网如树枝般没有 明确的指向，让人感到每一个座位都是平等的，置身其中如同回到森 林;把阳光滤成漫射状的充气膜，使体育场告别了日非洲热带稀树干 • 草原，常常可以见到 • 一种叫苍头燕雀的织 • 布鸟。它们用草和许 • 多不同柔韧度的纤维 • 织成的巢，像一粒粒 • 奇异的果实悬挂在树 • 枝上。这样的鸟巢能 • 承受在里面栖身的一 • 对成年雀鸟和几只幼 • 鸟的全部重量，任凭 • 风吹雨打也不会掉落 • 下来。
• 优秀展示设计
悉尼歌剧院的设计理念既不是风帆，也不是贝壳，而是切开的橘 子瓣。但是设计者对前两个比喻也非常满意。
没有什么能比科隆大教堂更加代表科隆，它被授予世界上最完美的哥特式教 堂建筑的美誉。
•谢谢观赏

Caixa Forum Madrid
Museum der Kulturen
Two years of reconstruction, refurbishment and expansion including a Herzog & de Meuron design for the historical walls was among the updates that it received. Their design is described as a ‘stunning crown for the historical walls: the beautiful rooftop of irregular folds fits harmoniously into the rooftops surrounding the cathedral’. Director Anna Schmid commented, “Our innovative approach to life’s cultural dimensions makes them more accessible. We want to be a place for new encounters and inspiration.”
HERZOG & de MEURON
改建案例分析
储蓄银行扩建 CaixaForum Madrid
德穆隆博物馆 Museum der Kulturen
汉堡易北爱乐厅 Elbe Philharmonic Hall
Caixa Forum Madrid
CaixaForum Madrid is a museum and cultural center in Paseo del Prado 36, Madrid. It is sponsored by La Caixa. It was constructed by the Swiss architects Herzog & de Meuron from 2001 to 2007, which combined an old abandoned electrical station with new construction of floors which are encased with oxidized cast-iron, which was meant to be of a similar color and weight as the brick below. On the house next to it, there is a green wall designed by French botanist Patrick Blanc. The red of the top floors contrasts with the plants on the wall, which match the character of the neighbouring Real Jardí n Botánico.

俯瞰香奈儿展览馆
荷兰阿姆斯特丹的UNStudio事务所 日本Louis Vuitton旗舰店
伊东丰雄的御木本 (MIKIMOTO) 大厦
梦幻般的建筑，白天看像是美洲豹 皮，冷峻锐利
一到夜里，建筑透出五颜六色的灯 光，像镶嵌着一颗颗美丽的宝石
时尚界的超级领袖 Prada
世界顶级意大利品牌PRADA的企业文化实 际上已经跨出了时尚界的小圈子，变得更 加“艺术化”。在建筑界，PRADA也称得 上是一个响亮的名字，它最著名的作品就 是开在全球各地的分店，无一不是由库哈 斯、赫尔佐格这样的世界顶级建筑师设计， 一落成就自动进入世界建筑史的必备条目， 成为艺术界争论或者仰慕的焦点
建筑与时尚的恋爱
建筑与时装 从来没有停止过他们的恋爱长跑 建筑师追求着建筑的时尚化、立面的时 装化 而时装设计师 则从建筑中寻求着灵感 将立体结构、几何图案、轮廓 体感 体现在时装之中
大师与时尚的“联姻”
扎哈· 哈迪德和香奈儿展览馆 英籍伊拉克裔女建筑师扎哈· 哈迪德(Zaha Hadid)认为，时 尚与艺术、建筑的共通之处在于创造力 。“它们都试图 让人们过上更加愉悦舒适、富有激情的生活 ” 她说
赫尔佐格和德梅隆的作品
美国加州的多纳米斯葡萄酒厂
赫尔佐格和德梅隆的作品
在德国的埃伯斯沃德技工学院图书馆
Prada旗舰店与赫尔佐格和德梅隆
Prada 作为世界奢侈品牌之一 自然 旗舰店的外形也要极尽奢华， PRADA东京旗舰店PRADA东京旗 舰店犹如伫立着的一块巨大的水晶， 外形新颖别致、醒目而独特。 当然，这座水晶似的建筑亦是《福 布斯》杂志评选出的全世界10 家 服务最尊贵的奢侈品商店之一 这是东京最漂亮的时装旗舰大楼， 即使不是时装迷也应去一趟，杂志 《CondeNastTraveler》甚至称它 为人类新七大建筑奇迹。

光 线
利可乐仓储建筑
为了对草药糖 和甘草药进行全自 动的储藏，利可乐 公司需要在瑞士米 罗的劳芬工厂内部 的场地上修建一个 新的大空间建筑。
建 筑 场 所
• 建筑师采用了堆叠 板材的概念，真空混凝 土直接在岩石基础之上 现场浇筑，其中加入了 指状的肋。它们承托着 安装在其上的木柱和支 架，再用螺栓连接着水 平的和垂直的石棉水泥 板，它们和其他的构造 保护着内部隔绝的货柜 不受潮，并保证它的通 风。
单又不单调。
从远处看，立
面具有像实心物体一 样的封闭特征，接近
形 体 构 成
建筑，可以看到重复
变化的立面造型。逐 渐加高的石棉水泥板
使得建筑具有一种从
地面伸向天空的感觉。
主要场地用作 仓储空间，其余为 简洁的交通空间与 出入口。
空 间 构 成
由于为仓储建 筑，建筑内部不能 受潮，又要通风。 对于采光的要求就 没那么高。
或者像附近花
园的单坡屋顶 那样，覆盖着
像鳞片一样的
胶合板。
楼梯连 接了地下空 间以及地面 空间，
材 料
水平的木材面层、方形的 窗带、平屋顶，透出一种易 变的美国郊区住宅的氛围。 用工业胶合板和屋面油毡 来表现建筑细部。
分离的建筑体量 在它们的高度、材 质和表情上有着明 显的不同。与现有 的石头住宅并置的 摄影大厅就像是一 个木头盒子，它的 内部可以临时进行 分隔。
光 线
戈茨收藏馆
这个私人现代艺 术收藏品画廊—— 坐落在一个四周围 着篱笆的，公园般 的环境里。它是那 样理所当然的嵌在 许多桦树和针叶树 之间，却仍然保持 着自己与众不同的 气质。
建 筑 场 所
这个简单而对称 的容器——附着一 层富有变化但又相 互关联的材料—— 是一个木制的盒子， 构建在公园中两个U 行楔子上；是一个 浮在两个玻璃带中 的序列；亦或是一 个由两个体块上下 叠加而成的总和。

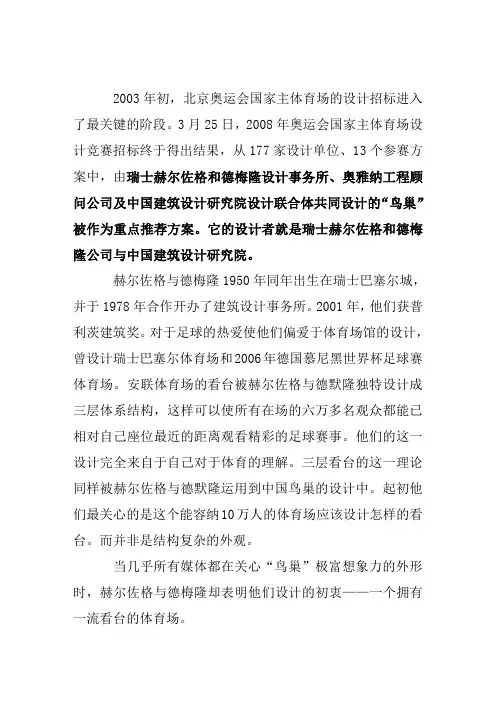

2003年初，北京奥运会国家主体育场的设计招标进入了最关键的阶段。

3月25日，2008年奥运会国家主体育场设计竞赛招标终于得出结果，从177家设计单位、13个参赛方案中，由瑞士赫尔佐格和德梅隆设计事务所、奥雅纳工程顾问公司及中国建筑设计研究院设计联合体共同设计的“鸟巢”被作为重点推荐方案。

它的设计者就是瑞士赫尔佐格和德梅隆公司与中国建筑设计研究院。

赫尔佐格与德梅隆1950年同年出生在瑞士巴塞尔城，并于1978年合作开办了建筑设计事务所。

2001年，他们获普利茨建筑奖。

对于足球的热爱使他们偏爱于体育场馆的设计，曾设计瑞士巴塞尔体育场和2006年德国慕尼黑世界杯足球赛体育场。

安联体育场的看台被赫尔佐格与德默隆独特设计成三层体系结构，这样可以使所有在场的六万多名观众都能已相对自己座位最近的距离观看精彩的足球赛事。

他们的这一设计完全来自于自己对于体育的理解。

三层看台的这一理论同样被赫尔佐格与德默隆运用到中国鸟巢的设计中。

起初他们最关心的是这个能容纳10万人的体育场应该设计怎样的看台。

而并非是结构复杂的外观。

当几乎所有媒体都在关心“鸟巢”极富想象力的外形时，赫尔佐格与德梅隆却表明他们设计的初衷——一个拥有一流看台的体育场。

同安联体育场不同的是鸟巢体育场的场地设置中除了一个标准足球场地以外，外圈还环绕着四百米跑道。

国际田联规定体育场必须是南北朝向，这样可以避免阳光对于运动员眼睛的刺激。

这个南北向的体育场东侧永远是一百米短跑的比赛场地和跳远的比赛场地，这两项比赛一般是观众最喜爱的。

了解到这一信息的赫尔佐格与德梅隆巧妙的把体育场看台设计成马鞍型。

因为一百米短跑的比赛场地和跳远的比赛场地的原因，把看台设计成东西方向翘起一些这样可以容纳更多的观众，满足观众的需要。

在设计师看来一流看台除了满足观众的需要以外，他们还要考虑更多鲜为人知的设计，其中最重要就是体育场的安全性。

首先让我们进行一个简单的计算，假设一个人平均的重量是80公斤，那么10万人产生的重量就是7200吨，另外鸟巢看台总共需安装14700块看台板。

许多建筑界专家都认为，“鸟 巢”不仅为2008年奥运会树立
一座独特的历史性的标志性建 筑，而且在世界建筑发展史上 也将具有开创性意义，将为21
世纪的中国和世界建筑发展提 供历史见证。“鸟巢”的建筑 设计风格，是完全按照东方人 的欣赏习惯和理念设计的，从 而达到直接冲击人们的视觉的 目的，让具有传统意识的东方 人能构上覆盖了双层膜结构，即固定于钢结构上弦之间的透 明的上层ETFE膜和固定于钢结构之下及内环侧壁的半透明的下层 PTFE声学吊顶。
六 工程特点
1、是国内规模最大的全焊接异型空间钢结构工程；
2、结构十分复杂，应力应变状态难以控制；
3、现场厚板焊接工程量达6000米，是国家体育场钢结构安装工程中 的一大难点，是制约钢结构工程工期的主要因素之一。
七 施工总体过程图
谢谢观赏
四 鸟巢的建筑材料
鸟巢”外形结构主要由巨大的 门式钢架组成，共有24根桁架 柱。国家体育场建筑顶面呈鞍 形，长轴为332.3米，短轴为 296.4米，最高点高度为68.5米， 最低点高度为42.8米。 体育场 外壳采用可作为填充物的气垫 膜，使屋顶达到完全防水的要 求，阳光可以穿过透明的屋顶 满足室内草坪的生长需要。
的钢筋混凝土空架剪力墙结构体系。钢结构和混凝土看台上 部完全脱开，互不相连，形式上呈相互围合，基础则坐在一 个相连的基础底板上。
二 鸟巢设计者
瑞士建筑大师皮埃尔·德麦隆（Pierre Demeuron)和赫尔佐格（Herzong）“鸟巢” 是2008年北京奥运会主体育场。由2001年普利茨克奖获得者赫尔佐格、德梅隆(两 位都来自瑞士）与中国建筑师李兴刚（中方总设计师）等合作完成的巨型体育场 设计，形态如同孕育生命的“巢”，它更像一个摇篮，寄托着人类对未来的希望。 设计者们对这个国家体育场没有做任何多余的处理，只是坦率地把结构暴露在外， 因而自然形成了建筑的外观。许多看过“鸟巢”设计模型的人这样形容：那是一 个用树枝般的钢网把一个可容10万人的体育场编织成的一个温馨鸟巢！用来孕育 与呵护生命的“巢”，寄托着人类对未来的希望。

他们的高科技风格建筑作品通常采用数字化设计、智能材 料和自动化技术等，以实现建筑的自适应和可持续性。这 些技术不仅提高了建筑的性能和可持续性，同时也为建筑 带来了更加独特和创新的外观。
对未来的展望
赫尔佐格与德梅隆的作品中经常体现出对未来的展望和探索。他们认为未来的建 筑应该更加注重可持续性和智能化，同时也应该更加注重与环境的和谐共生。
他们的现代主义建筑作品通常采用大面积的玻璃、钢铁和混 凝土等材料，突出了建筑的轻盈感和透明度，同时也强调了 建筑的功能性和实用性。
高科技风格
高科技风格是20世纪末期出现的一种建筑风格，它强调使 用最新的技术和材料来创造独特的建筑形式。赫尔佐格与 德梅隆的作品中经常运用高科技风格，通过使用先进的技 术和材料来打造具有未来感的建筑。
感谢观看
THANKS
活和交流的场所。
在设计中，他们注重空间的开放 性和流动性，打破传统空间的界 限和限制，使空间更加灵活多变。
他们善于运用现代技术和设计手 法，创造出具有独特氛围和功能 的空间，以满足人们多样化的需
求。
04
建筑风格
现代主义
现代主义建筑强调功能性和简洁性，注重使用新材料和新技 术来创造独特的建筑形式。赫尔佐格与德梅隆的作品常常融 合了现代主义的理念，通过简单的几何形状和流线型的外观 来展现建筑的现代感。
作品2
他们共同设计的博物馆项目， 将历史、文化和自然元素融合 在一起，创造出独特的参观体 验。
作品3
城市规划项目，旨在通过城市 设计和规划来改善居民的生活 质量和城市的可持续发展。
作品4
他们还合作开展了一些教育和 研究项目，旨在推广可持续建 筑和城市规划的理念和实践。
合作方式
共同构思和设计

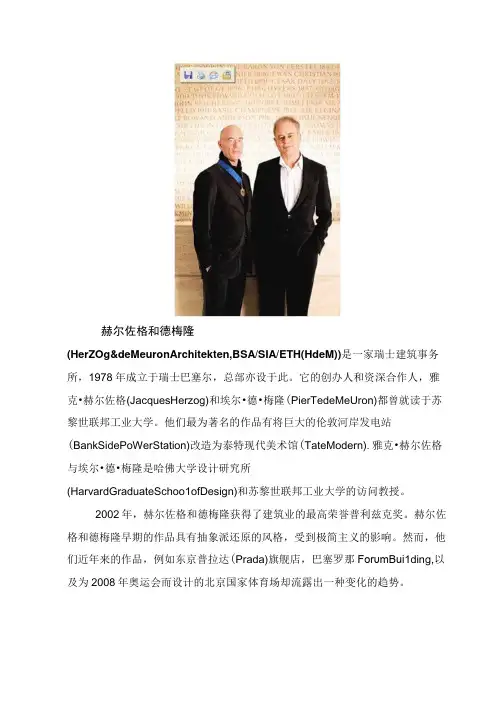

赫尔佐格和德梅隆
(HerZOg&deMeuronArchitekten,BSA/SIA/ETH(HdeM))是一家瑞士建筑事务所，1978年成立于瑞士巴塞尔，总部亦设于此。

它的创办人和资深合作人，雅克•赫尔佐格(JacquesHerzog)和埃尔•德•梅隆(PierTedeMeUron)都曾就读于苏黎世联邦工业大学。

他们最为著名的作品有将巨大的伦敦河岸发电站(BankSidePoWerStation)改造为泰特现代美术馆(TateModern).雅克•赫尔佐格与埃尔•德•梅隆是哈佛大学设计研究所
(HarvardGraduateSchoo1ofDesign)和苏黎世联邦工业大学的访问教授。

2002年，赫尔佐格和德梅隆获得了建筑业的最高荣誉普利兹克奖。

赫尔佐格和德梅隆早期的作品具有抽象派还原的风格，受到极简主义的影响。

然而，他们近年来的作品，例如东京普拉达(Prada)旗舰店，巴塞罗那ForυmBui1ding,以及为2008年奥运会而设计的北京国家体育场却流露出一种变化的趋势。

B1ois文化中心。

地复制或移植。
功能性
他们强调建筑的功能性，认为建 筑应该满足人们的需求，提供舒
适、实用和高效的使用空间。
建筑风格
01 02
现代主义
赫尔佐格和德梅隆的建筑风格深受现代主义影响，注重简洁、明快和流 线型的外观。他们善于运用新材料和现代技术，创造出具有时代感的建 筑。
地域性
他们注重将建筑与当地的地域特色相结合，通过运用当地材料和传统工 艺，使建筑与当地环境相融合。
技术应用
他们善于运用先进的技术手段，如 数字化设计和制造技术，提高了建 筑的精度和效率。
04
对建筑界的影响
推动现代建筑的发展
创新设计理念
结构与空间实验
赫尔佐格和德梅隆的建筑作品以其独 特的创新设计理念，推动了现代建筑 的发展。
在结构与空间设计方面，他们不断进 行实验，打破了传统建筑形式的限制， 为现代建筑带来了新的可能性。
德梅隆
职业
建筑师、设计师
主要成就
与赫尔佐格一起设计了2008年 北京奥运会主体育场“鸟巢”
代表作品
除了“鸟巢”之外，还有德国 科隆大教堂修复工程等
荣誉
获得过德国建筑奖等国内国际 建筑界荣誉
02
合作历程
早期合作
1978年
赫尔佐格和德梅隆首次合作，共 同创办了建筑事务所。
1980年代
合作期间，他们设计了一系列具 有影响力的建筑作品，如德国慕 尼黑的奥林匹克体育场和瑞士巴 塞尔的莫森博物馆。
代表作品
德国慕尼黑的奥林匹克体育场
这座体育场是赫尔佐格和德梅隆的代表作之一，以其独特的建筑风格和卓越的 设计理念而闻名。
瑞士巴塞尔的莫森博物馆
这座博物馆展示了赫尔佐格和德梅隆对建筑与自然、历史与现代的独特理解。

5
赫尔佐格&德梅隆生平
设计方法论之建筑大师思想解读
所获奖项:
1987 1994 1995 1996 1996
1999
2000
2001
柏林艺术学院建筑奖（德国）
德国Kritikerpreis奖（德国） 布鲁塞尔奖（瑞士）
布鲁塞尔奖（瑞士） 马克斯﹒贝克曼奖（德国） Construtec奖（瑞士） 欧洲工业建筑奖（德国）
果
他们不像哥特教堂中的叙事玻璃一样仅仅具体地指这个或那个” 他们对
与
自己的建筑的最大希望就是他们能够“穿越了意识，穿越了文脉和文化的 层叠，直接抵达知觉。”
形
在这个层面上理解他们的建筑，就需要了解这么几个关键词：“图
式
象”“天气”和“光”。 图象在他们的建筑中占有重要的地位，这也缘于他们对现象学的思考，他
来比喻的话，人的身体就像建筑功能，每个人按照不同的要
求穿适合自己的，就像创造了不同的建筑表皮一样，而衣服
与表皮一样是公共和私密的交接面。通过对现代主义时期建
筑思想的批判，赫尔佐格和德梅隆对表皮的喜好倾向于“衣
服”的效果。赫尔佐格曾经说过：“我个人被服装和纺织品
所深深吸引。我母亲是个裁缝，身边总是围绕着纺织品原料，
1978 与雅克﹒赫尔佐格合股
1989～1994 美国哈佛大学访问教授
1999瑞士巴塞尔EHT工作室教授 20002003 巴塞尔ICC，现代城联邦理工学院工
皮埃尔﹒德梅隆
作室
1950出生与瑞士巴塞尔
1975 获得瑞士苏黎士联邦高等工业大学（ETH）建
筑学位
1977 成为瑞士苏黎士联邦高等工业大学（ETH）多
赫尔佐格&德梅隆
大连理工大学建筑与艺术学院

国家体育场 鸟巢
小组成员：潘旭阳 张鑫 盛书炜 张贵永 张宇
国家体育场 | 鸟巢
鸟巢简介
国家体育场（鸟巢）位于北京奥林匹克公园中心区南部，为2008年北京奥运会的主体育场。 建筑面积25.8万平方米，可容纳观众9.1万人。国家体育场工程为特级体育建筑特，主体结 构设计使用年限 100 年，主体建筑是由一系列钢桁架围绕碗状坐席区编制而成的椭圆鸟巢外形，南 北长333米、东西宽296米，最高处高69米。国家体育场2003年12月24日开工建设，2008年6月
01
建筑设计
国家体育场 | 鸟巢
结构设计
雅克·赫尔佐格 皮埃尔·德梅隆
李兴钢
赫尔佐格与德梅隆摒弃了芜杂的手段，直接从材料和建构人手， 以最纯粹的心灵拷问上帝。在他们的作品中，建筑的意义、场地 等形而上的因素让位于材料、效果等更为直接、更具有感性意义 的因素。“建筑是变化的，是四维的”，这在他们的建筑中有了 实质性的表达，建筑随着季节、气候而改变。
28日落成。
建设历程
2002年10月25日
北京市规划委员会面向全球征集 2008年奥运会主体育场——中 国国家体育场的建筑概念设计方 案
2003年12月24日 “鸟巢”建设开工
2003年3月18日
全球13家具有丰富经验的著 名建筑设计公司及设计联合体， 将他们理想中的中国国家体育 场的壮丽构想送抵北京。“鸟 巢”最终被确定为最终方案
THANK YOU! 感谢聆听！
PRESENTED BY US
上层 (ETFE膜) 下层 (PTFE膜)
屋面
主桁架
主桁架
交 叉
主桁架
主桁架 主桁架
主桁架
顶面次结构 立面次结构
扫描二维 码了解 PTFE膜
