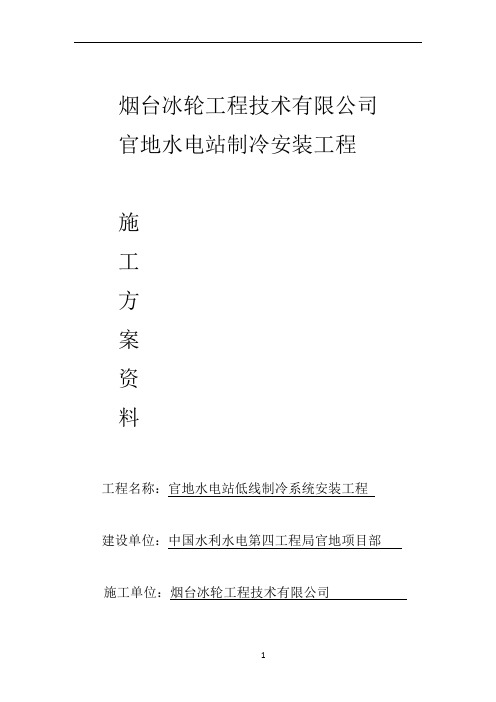

烟台冰轮工程技术有限公司
官地水电站制冷安装工程
施
工
方
案
资
料
工程名称：官地水电站低线制冷系统安装工程
建设单位：中国水利水电第四工程局官地项目部
施工单位：烟台冰轮工程技术有限公司
编制时间： 2009年06月
施工组织设计目录
1.综合说明
2.工程概况及特点
3.施工现场组织管理机构
4.施工准备
5.施工部署及施工方法
6.保证工期措施
7.质量目标及保证措施
8.安全、保卫、消防及保证措施
9.文明施工措施
10.安装与土建专业配合措施
11.降低环境污染措施
12.成品防护措施
1.综合说明
本工程施工组织设计及主要技术措施是根据西北勘察设计院的设计图纸以及国家现行技术规范、规程和《建筑施工安全文明卫生工地管理规定》等有关规定，结合本工程实际情况编制的。
建设单位：中国水利水电第四工程局官地项目部
设计单位：中国水电顾问集团西北勘察设计院
施工单位：烟台冰轮工程技术有限公司
工程名称：雅砻江官地水电站左岸低线一冷楼制冷系统的安装
工程地点：四川省凉山彝族自治州盐源打罗村官地水电站
工程内容：制冷系统的安装、调试。
质量目标：优良工程
计划开工日期：2009年6月
计划竣工日期：2009年8月
安全文明施工：创市级安全文明卫生工地
2.工程概况及特点
本工程位于四川省凉山彝族自治州盐源打罗村官地水电站，雅砻江官地水电站大坝工程左岸低线混凝土系统，一冷楼制冷系统的安装。
工程概况及特点见表（一）
制冷工程概况见表（二）
3.施工现场组织管理机构
3.1组织管理
该工程由烟台冰轮工程技术有限公司施工。公司对该工程非常重视，为确
保工程质量，专门设立以崔毅为组长，唐永坤为副组长，龙浩为成员的项目小组，成立了以制冷为主的项目部，以便对各专业工程的施工进行统一指挥和调度。
3.2劳力组织
为确保按期完成施工任务，我们将集中本公司优势力量进行施工,各阶段劳动力计划表如下：
3.3主要设备配置
根据现场情况及本工程施工特点，为顺利完成施工任务，整个施工过程选用主要机械设备如下表：
工程安装所需要其他机械根据现场情况配备。
4.施工准备
4.1技术准备
施工准备：工程承接后，项目经理组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程成品保护措施及材料供应计划。由技术员编制分部、分项工程和分工种技术安全交底，并负责向施工员、班组进行交底，督促材料员对钢材的材质和相关技术资料核验。由项目经理参与本工程的质量策划。由施工员落实劳动力及设备数量，落实各协作单位情况和施工准备工作情况，对职工进行安全施工和防火措施教育。
技术人员结合编制的施工预算，认真研究学习施工图纸，充分领会设计意图，准备相关规范、规程、标准图，领取技术、质量记录表格，准备施工测量仪器工具，为工程开工做好技术准备工作。
4.2现场准备
4.2.1场地及道路
本工程由于在厂区内，进场施工前要对放置材料的场地进行规划。施工现场周围按文明工地标准进行围挡。
4.2.2施工临建
我公司承接该项目后，我们立即安排项目部成员进场，组织人力、物力按现场需要搭设临建。
4.3周转器材、原材料
本工程所用的吊车、叉车等大型设备均由现场租赁，各类设备如电焊机、汽车吊均由我公司自带。本工程施工中所用的各种原材料，由甲方提供，足供应。
4.4临时用水
4.4.1生活用水：拟采用施工现场的自来水即可满足要求。
4.4.2施工用水：采用现场的自来水。
4.5施工用电
4.5.1计算用电量时同时考虑施工用电和照明用电。最大用电量按以下机械设备同时作业考虑：
电焊机8台，升降平台1台，照明用电按动力用电的10%考虑。
4.5.2施工现场配电线路：
配电线路的形式为220/380V三相五线制，基本保护系统采用TN-S接零保护，并在专用保护零线上做不少于三次的重复接地，以保证施工现场安全用电。配电线路的结构：
（1）本工程临时用电采用的电缆线路，并应注意以下问题：
a)选择最短线路
b)尽量减少穿越各种道路，堆放场地。
c)避免受到各种机械的损伤。
（2）电缆类型和截面选择：
电缆选用铜芯YJV交联乙烯绝缘聚氯乙烯护套电力电缆，电缆的截面采用具有专用保护零线的五芯电缆。
（3）室内配线：
采用穿电线管配合电缆沟或电缆桥架敷设。
（4）负荷线：
a)电动建筑机械：手持电动工具及移动式开关箱的进出线，移动式照明器的电
源线采用YC、YCW、或YHS。
b)起重机选用YC、YCW通用橡胶软电缆。
（5）配电母线：
母线的绝缘试验：母线安装后，用500V摇表试验，低压母线各相母线对地及各相母线之间的绝缘电阻应小于0.5欧姆。
4.5.3接地与接地装置设计
电气设备设工作接地、保护性接地，重复接地。
接地体采用人工接地体和人工接地线。
5.施工工艺
5.1施工部署
5.1.1制冷：
（a）制冷辅机部分：基础检查----设备开箱检查----设备就位找正-----地脚螺栓浇注-----设备二次找正；
（b）操作平台部分：基础检查----放线----平台制作、安装；
（c）系统管道部分：
设备就位检查------支吊架制作与安装（并刷油漆）------管道酸洗、钝化------管外防腐处理（外刷防锈漆）-------现场管路、管路附件及阀门安装；（d）系统调试部分：
系统脱酯与排污-------气密性试验------真空试验------系统灌氨检漏------系统防腐与保温-----系统加氨------系统调试。
5.1.2电气：
