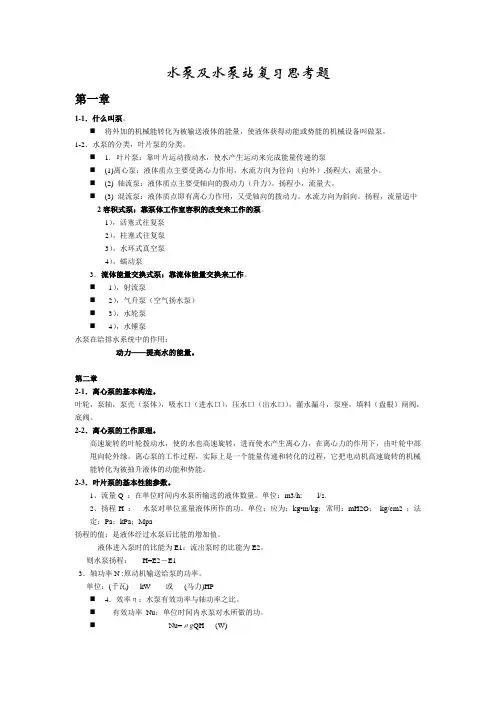

水泵及水泵站复习思考题
第一章
1-1．什么叫泵。
⏹将外加的机械能转化为被输送液体的能量，使液体获得动能或势能的机械设备叫做泵。
1-2．水泵的分类，叶片泵的分类。
⏹ 1. 叶片泵：靠叶片运动拨动水，使水产生运动来完成能量传递的泵
⏹(1)离心泵：液体质点主要受离心力作用，水流方向为径向（向外）,扬程大，流量小。
⏹(2) 轴流泵：液体质点主要受轴向的拨动力（升力）。扬程小，流量大。
⏹(3) 混流泵：液体质点即有离心力作用，又受轴向的拨动力。水流方向为斜向。扬程，流量适中
2容积式泵：靠泵体工作室容积的改变来工作的泵。
1），活塞式往复泵
2），柱塞式往复泵
3），水环式真空泵
4），蠕动泵
3．流体能量交换式泵：靠流体能量交换来工作。
⏹1），射流泵
⏹2），气升泵（空气扬水泵）
⏹3），水轮泵
⏹4），水锤泵
水泵在给排水系统中的作用：
动力——提高水的能量。
第二章
2-1．离心泵的基本构造。
叶轮，泵轴，泵壳（泵体），吸水口（进水口），压水口（出水口），灌水漏斗，泵座，填料（盘根）闸阀，底阀。
2-2．离心泵的工作原理。
高速旋转的叶轮拨动水，使的水也高速旋转，进而使水产生离心力，在离心力的作用下，由叶轮中部甩向轮外缘。离心泵的工作过程，实际上是一个能量传递和转化的过程，它把电动机高速旋转的机械能转化为被抽升液体的动能和势能。
2-3．叶片泵的基本性能参数。
1、流量Q ：在单位时间内水泵所输送的液体数量。单位：m3/h; l/s.
2、扬程H ：水泵对单位重量液体所作的功。单位：应为：kg•m/kg；常用：mH2O；kg/cm2 ；法
定：Pa；kPa；Mpa
扬程的值：是液体经过水泵后比能的增加值。
液体进入泵时的比能为E1；流出泵时的比能为E2。
则水泵扬程：H=E2－E1
3．轴功率N :原动机输送给泵的功率。
单位：(千瓦) kW 或(马力)HP
⏹4．效率η：水泵有效功率与轴功率之比。
⏹有效功率Nu：单位时间内水泵对水所做的功。
⏹Nu=ρg QH (W)
⏹ρ——液体的密度。kg/m3
⏹ g ——重力加速度。（m/s2）
⏹ Q ——水泵流量。(m3/s)
⏹ H ——水泵扬程。 (mH2O)
由于泵内的摩擦，水的紊流等，水泵不可能将原动机的功率全部传给液体。在泵内有损失。这个损失要用
效率来衡量。
泵轴功率
⏹ 5．转速: n 水泵叶轮的转动速度。（转/分 ; r/min 或rpm ）
⏹ 水泵都是按一定的转速来设计的，转速的改变使水泵
的其它性能（Q;H;η）也改变。
⏹ 6.允许吸上真空高度（HS ）及气蚀余量（HSV ）：
HS —水泵在标准状态下（水温200C ；水表面为一个标准大气压。）运转时，水泵所允
许的最大吸上真空高度（mH2O ）。它反映了水泵的吸水性能。
HSV —指水泵吸口处，单位重量液体所具有的超过饱和蒸汽压力的富裕压能。单位：
mH2O 有时用H 来表示。常用于轴流泵；锅炉给水泵；渣浆泵等。
2-4．离心泵基本方程式的物理意义。
2-5．理论扬程与实际扬程的差别，及形成差别的原因。
实际工程中的水泵扬程：
①将水由吸水井提升至水塔。（静扬程）
②克服管路中阻力的水头损失。
注：如泵装置出口是自由出流，应加上流速水头。
2-6．什么叫离心泵装置？ 什么叫水泵装置的极限工况点？
水泵配上管路以及一切附件后的系统称为“装置”，
水泵的H —Q 曲线和管道损失特性曲线Q-∑相交于M 点，若装置在此点工作时，管道上的所有闸阀是全开
着的，则M 点就称为水泵装置的极限工况点。
2-7．什么叫离心泵的特性曲线？什么叫高效段（高效段如何确定的）。
在离心泵的6个基本性能参数中，把转速（n ）选定为常量，将扬程（H ）、轴功率（N ）、效率（ η）、以
及允许吸上真空高度（Hs ）等随流量（Q ）而变化的函数关系用曲线的方式来表示，就称这些曲线为离心
泵的特性曲线。
在最高效率点两侧效率下降10%左右的区段，在水泵样本中，用两条波形线“ ︴”标出
称为泵的高效段。
2-8．（Q T -H T ）理论特性曲线与实际（Q-H ）特性曲线的差别，及形成差别的原因。
理论上偏差较大，我们常用性能实验来求特性曲线。理论上（即理想条件下），扬程与流量的关系为一条直
线。实测特性曲线在转速（n ）一定的条件下通过离心泵性能试验和汽蚀试验来绘制的，Q －H 曲线是一条
不规则的曲线。
原因：叶槽中液流为不均匀；泵内部的水头损失即摩擦损失、冲击损失、泄漏及回流损失。
2-11．水泵调速运行的意义。
水泵调速使泵适应所需工况，目的是节约能源； 大大地扩展了水泵的有效工况范围。
2-12．叶轮的相似定律、比例律的应用，
把相似定律应用于不同转速运行的同一台叶片泵。比转数是叶轮相似定律在叶片泵领域内的具体应用。
2-13．什么叫叶轮的相似准数（比转数，比速）。
反映叶片泵共性的综合性的特征数，作为水泵规格化的基础，这个特征数就是现今通用的相似准数，称为
叶片泵的比转数（又叫比速）。
2-14．水泵调速的方法和调速的范围。
调速方法：1）直流调速电机：造价高。 )()(轴功率
有效功率N N u =η)W (g ηρηQH N N u ==
