软质聚氨酯泡沫塑料

软质聚氨酯泡沫塑料的其他拉伸强度软质聚氨酯泡沫塑料，作为一种常见的泡沫材料，因其轻质、隔热、隔音的特性，在建筑、家具、汽车、鞋材等领域被广泛应用。

除了常见的重量轻、吸震、加工性好等优势外，软质聚氨酯泡沫塑料在拉伸强度方面还有其他的一些特点，本文将从深度和广度两个方面来探究这一主题。

深度探究软质聚氨酯泡沫塑料的拉伸强度是指材料在拉力作用下所能承受的最大拉伸应力。

一般来说，聚氨酯泡沫塑料的拉伸强度较高，可以达到10-30MPa。

这种较高的拉伸强度使其能够承受一定的拉力，具有较好的抗拉性能，适用于需要承受拉力的场合。

然而，软质聚氨酯泡沫塑料的拉伸强度在不同的应用场景下会有不同的表现。

在建筑材料中，软质聚氨酯泡沫塑料的拉伸强度往往需要较高，以保证其在承载结构中具有足够的强度。

而在家具、汽车等领域，对于软质聚氨酯泡沫塑料的拉伸强度要求可能相对较低，更重要的是其轻质、柔软和舒适的特性。

除了受力表现的差异外，软质聚氨酯泡沫塑料的拉伸强度还受到其配方和制备工艺的影响。

不同的配方和工艺会影响软质聚氨酯泡沫塑料的分子结构、孔隙结构和界面结合等性能，从而对其拉伸强度产生影响。

在实际应用中，需要根据具体的使用要求来选择合适的软质聚氨酯泡沫塑料，以确保其具有符合要求的拉伸强度。

广度探究软质聚氨酯泡沫塑料的拉伸强度除了受到材料本身的影响外，还受到外部环境和使用条件的影响。

在高温、潮湿或化学腐蚀等恶劣环境下，软质聚氨酯泡沫塑料的拉伸强度可能会下降，甚至出现损坏。

在实际使用中需要注意选择合适的软质聚氨酯泡沫塑料，并做好相应的防护措施，以延长其使用寿命。

另外，软质聚氨酯泡沫塑料的拉伸强度还受到外部应力的影响。

在受到剧烈冲击或持续受力的情况下，其拉伸强度也会发生变化。

在设计和使用软质聚氨酯泡沫塑料制品时，需要充分考虑其在实际使用中可能承受的应力情况，以确保其具有足够的拉伸强度。

结论与展望软质聚氨酯泡沫塑料的拉伸强度具有重要的工程应用价值，其受力表现、配方工艺和外部环境等因素都会对其拉伸强度产生影响。

聚氨酯制品种类众多，主要的分类包括：聚氨酯泡沫塑料（包括硬质泡沫、软质泡沫等）、革用聚氨酯（PU 浆料）、聚氨酯弹性体、聚氨酯涂料、聚氨酯密封剂和聚氨酯粘合剂、聚氨酯纤维（氨纶）等。

聚氨酯泡沫塑料，是异氰酸酯和羟基化合物经聚合发泡制成，按其硬度可分为硬质泡沫、软质泡沫等。

聚氨酯泡沫塑料是聚氨酯制品的主要品种之一，其主要特征是多孔性，因而相对密度小。

聚氨酯软泡的主要功能是缓冲，因此常用于沙发家具、枕头、坐垫、玩具、服装和隔音内衬；聚氨酯硬泡主要用于绝热保温、冷藏冷冻设备及冷库、绝热板材、墙体保温、管道保温、储罐的绝热等。

革用聚氨酯（PU 浆料）是生产合成革的主要原材料。

合成革是以毛布为底基，以 PU 浆料为涂料制成，由于其具有色彩丰富、材质弹性好、纹理自然、手感柔软、外观真皮感强等特点，被广泛地应用在服装、箱包、鞋类、家具等消费行业。

聚氨酯弹性体为聚合物主链上含有较多的氨基甲酸酯基团的系列弹性体材料，是对其施加的外力消除后复原性较好的一种高分子材料。

聚氨酯弹性体按照工艺不同，可分为热塑型聚氨酯弹性体（TPU）、浇注型聚氨酯弹性体（CPU）和混炼型聚氨酯弹性体（MPU）。

聚氨酯弹性体既有热塑性塑料的易加工性能，又具有热固性橡胶的性能，主要体现在抗撕裂性强、弯曲性能优秀、抗张强度及断裂伸长率高、长期压缩变形率低、低温下仍保持良好的弹性、防滑性能和耐磨性突出等，被广泛地用于鞋材（鞋底料）、电缆、复合材料服装、汽车、医疗、管材、薄膜等众多行业。

聚氨酯涂料是目前较常见的一类涂料，可以分为双组分聚氨酯涂料和单组分聚氨酯涂料，应用范围也很广，主要应用于木器涂料、汽车修补涂料、防腐涂料、地坪漆、电子涂料、特种涂料、聚氨酯防水涂料等。

除上述应用外，聚氨酯还广泛地用于密封剂、粘合剂、氨纶等。

3、全球聚氨酯行业发展情况聚氨酯产品具有良好的物理性能，应用领域非常广泛，因此在全球范围内取得了快速发展。

目前，亚太地区、北美和西欧是全球最主要的聚氨酯产销地区，合计的消费量占到全球总量的 85%以上，其中亚太地区已经是全球最大的聚氨酯消费市场，占全球市场份额的约 45%；其次是北美和西欧，合计占全球市场的约40%。

聚氨酯泡沫材料一、概况聚氨酯是聚氨基甲酸酯的简称。

凡是在高分子主链上含有许多重复的-NHCOO-基团的高分子化合物统称为聚氨基甲酸酯。

一般聚氨酯系由二元或多元有机异氰酸酯(通常为甲苯二异氰酸酯，简称TDI)与多元醇化合物（聚醚多元醇或聚酯多元醇）相互作用而得。

由于聚氨酯的结构不同，性能也不一样。

利用这种性质，聚氨酯类聚合物可以分别制成塑料、橡胶、纤维、涂料、胶粘剂等。

近二十年来，聚氨酯在这几个方面的应用都发展很快，特别是聚氨酯泡沫塑料、聚氨酯橡胶、聚氨酯涂料发展更加迅速。

泡沫塑料是聚氨酯合成材料的主要品种之一，它的主要特征是具有多孔性，因而相对密度较小，质轻，隔热隔音，比强度高，减振等优异特性。

根据所用原料不同和配方的变化，可制成软质、半硬质和硬质聚氨酯泡沫塑料几种。

图1 聚氨酯泡沫合成主要原料聚氨酯原料异氰酸酯脂肪族脂环族芳香族多元醇聚酯多元醇聚醚多元醇其它多元醇扩链剂胺类扩链剂醇类扩链剂催化剂叔胺类催化剂金属有机催化其它助剂阻燃剂抗氧剂紫外线吸收剂着色剂增塑剂1.1聚氨酯泡沫形成的化学机理多元醇与多异氰酸酯生成聚氨酯的反应，是所有聚氨酯泡沫塑料制备中都存在的反应。

发泡过程中的“凝胶反应”一般即指氨基甲酸酯的形成反应。

因为泡沫原料采用多官能度原料，得到的是交联网络，这使得发泡体系能够迅速凝胶。

基团反应如下：—NCO+—OH→—NHCOO—在有水存在的发泡体系中，例如聚氨酯软泡发泡体系、水发泡聚氨酯硬泡体系，多异氰酸酯与水的反应不仅生成脲的交联（凝胶反应），而且是重要的产气发泡反应。

所谓“发泡反应”，一般是指有水参加的反应。

—NCO+H2O+OCN—→—NHCONH—+CO2↑上述几个反应产生大量的热，这些热量可促使反应体系温度迅速增加，是发泡反应在短时间内完成。

并且，反应热为物理发泡剂（辅助发泡剂）的气化发泡提供了能量二、软质聚氨酯泡沫塑料软质聚氨酯泡沫塑料（简称聚氨酯软泡）是指具有一定弹性的一类柔软性聚氨酯泡沫塑料，它是用量最大的一种聚氨酯产品。

海绵是聚氨酯泡沫塑料的一种，属于软质聚氨酯泡沫塑料。

因有多孔状蜂窝的结构，所以具有优良的柔软性、弹性、吸水性、耐水性的特点，被广泛用于沙发、床垫、服装、软包装等行业。

一、主要原材料1.1 聚醚多元醇海绵多采用聚醚丙二醇、聚醚丙三醇，其官能度少（2-3），羟值低，分子量大。

分子式为：CH3-CHO（C3H6O)m（C2H4O）nHCH2O（C3H6O）m(C2H4O）nH1.2 有机异氰酸酯最常用的是甲笨二异氰酸酯，简称TDI，有两种异构体，即2，4-TDI，2，6-TDI.在生产海绵中2，4-TDI占80%，2，6-TDI占20%1.3 水在生产海绵中，水不可缺少，水与TDI反应放出CO2气体，同时起着链增长作用。

1.4 催化剂促进聚醚多元醇与异氰酸反应使链增长的催化剂有辛酸亚锡、二丁基锡。

促进交联反应并能促进异氰酸酯与水之间反应放出的CO2气体的催化剂有三乙醇胺、三乙烯二胺、三乙胺等。

1.5 外用发泡剂常用是低沸点氟烃类化合物，如一氟三氯甲烷（F-11）。

由于不环保，一般用环戊来代替F-11，或二氯甲烷，效果不错。

如果不是生产特轻密度的海绵，亦可适当调整主要原料比例，不使用外用发泡剂。

1.6 泡沫稳定剂（匀泡剂）常用有机硅泡沫稳定剂，目前主要用硅-碳键Si-C共聚物，用量在0.5%-5%.二、海绵的合成原理海绵的合成过程中，主要是有链增长反应、发泡及交联等过程，这些反应与原料的分子结构、官能度、分子量等有关。

2.1 扩链反应异氰酸酯与二官能度聚醚多元醇扩链反应，由于反应中异氰酸过量5%左右，所以扩链最终产品为异氰酸酯基团，这样反复进行促进使链迅速增长。

2.2 发泡反应伴随着链增长在生产海绵的过程中，发泡气体主要来源于TDI与水反应，生成大量CO2气体，同时新生成胺又与异氰酸酯反应生成脲键化合物，这样反复进行伴随着链增长。

2.3 交联反应交联反应对制备海棉非常重要，发生过早过晚，都会导致海绵的质量下降甚至报废。

软质聚氨酯泡沫塑料自燃原因及预防措施软质聚氨酯泡沫塑料是一种新型高分子材料，分子量为 2 000〜4 000，密度为16〜192kgPm3。

它是用甲苯二异氰酸酯（简称TDI）与聚醚多元醇缩聚反应而合成，全称是聚胺基甲酯，俗称海绵。

由于其密度小，弹性好，隔音防震，乘坐安全舒适，成型施工方便、价格便宜特点，因此，它的应用范围十分广泛，特别在家具、床具、运输、冷藏、建筑、绝热等行业使用十分普遍，已经成为不可缺少的材料之一。

软质聚氨酯泡沫塑料是由二元或多元羟基化合物聚合而成的高分子化合物，在生产过程中多为放热反应，很容易产生自燃引起火灾，并在燃烧过程中能放出一氧化碳、氰化物、甲醛等有毒气体，易造成人员伤亡。

但是，由于人们缺乏了解、掌握软质聚氨酯泡沫塑料在成型过程中的危险特性及其预防措施，近年来，在我国许多地区曾发生过屡似多次的重大火灾案例，给人民生命财产造成了重大的损失，教训十分深刻。

2软质聚氨酯泡沫塑料自燃原因软质聚氨酯泡沫塑料是通过化学反应而生成的。

反应基于两个主要化学组分聚醚多元醇和异氰酸酯，同时加入其它组分，包括水、一氟三氯甲烷、泡沫稳定剂、催化剂，这些物料在瞬间剧烈高速混合、反应，同时形成泡沫，这个过程放出大量热量。

泡沫塑料是一种多孔性材料，比表面积很大，泡沫边缘部分热量尚可发散出去，而中心部分的热量，由于泡沫保温效果较好，则较难移出，在正常反应中，它们放出的热量使泡沫块中心升到一定温度而达到熟化的目的。

然而，当原料不纯、含水量高，配方设计不合理，投料量不准确，在配料过程中，多加了水或活性催化剂，配比失调，或者搅拌不均等都会导致温度急剧升高而发生自燃。

其次，软质聚氨酯泡沫塑料在熟化过程中，由于尚未完全反应的物料仍在继续放热，倘若车间内没有一定的排风装置，通风不良，会使泡沫塑料聚热不散，产生自燃。

别外，成型的软质聚氨酯泡沫塑料摆放相互紧贴，没有距离，也会散热不良，容易造成泡沫块中心焦化，甚至酿成火灾。

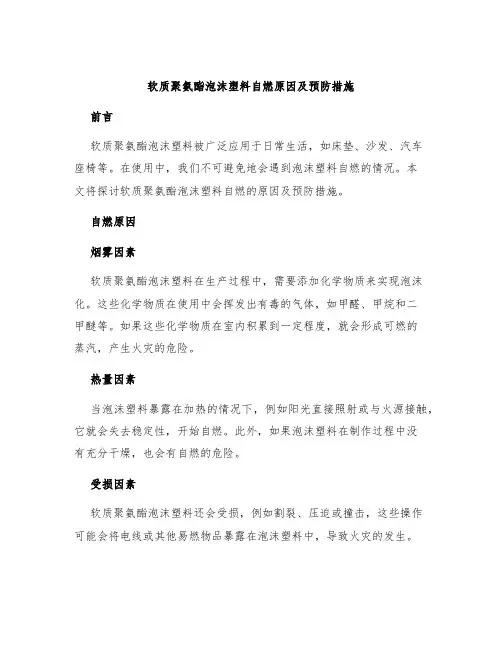

软质聚氨酯泡沫塑料自燃原因及预防措施前言软质聚氨酯泡沫塑料被广泛应用于日常生活，如床垫、沙发、汽车座椅等。

在使用中，我们不可避免地会遇到泡沫塑料自燃的情况。

本文将探讨软质聚氨酯泡沫塑料自燃的原因及预防措施。

自燃原因烟雾因素软质聚氨酯泡沫塑料在生产过程中，需要添加化学物质来实现泡沫化。

这些化学物质在使用中会挥发出有毒的气体，如甲醛、甲烷和二甲醚等。

如果这些化学物质在室内积累到一定程度，就会形成可燃的蒸汽，产生火灾的危险。

热量因素当泡沫塑料暴露在加热的情况下，例如阳光直接照射或与火源接触，它就会失去稳定性，开始自燃。

此外，如果泡沫塑料在制作过程中没有充分干燥，也会有自燃的危险。

受损因素软质聚氨酯泡沫塑料还会受损，例如割裂、压迫或撞击，这些操作可能会将电线或其他易燃物品暴露在泡沫塑料中，导致火灾的发生。

预防措施提高通风为了降低因有毒气体蒸发而导致的火灾风险，需要在室内提供良好的通风。

在生产过程中，要尽可能地降低化学物质的使用量，避免化学物质挥发导致有毒气体积累。

防火材料为了降低泡沫塑料的燃烧危险，可以添加一些防火材料。

这些材料有助于抑制泡沫塑料的燃烧和扩散，以及提高泡沫塑料的阻燃性能。

阻隔热源避免泡沫塑料暴露在明火或热源中。

例如，在室内使用泡沫塑料制品时，应将其放置在避免热源的位置，并避免阳光直接照射。

在生产过程中，必须确保泡沫塑料在制作过程中保持干燥。

常规检查要定期检查泡沫塑料制品的状态。

例如，判断泡沫塑料是否受损、检查是否存在潜在的电气隐患等。

在发现损坏或危险时，需要及时进行维修或更换。

结论软质聚氨酯泡沫塑料的自燃是由多种复杂因素引起的，因此需要采取综合措施来预防火灾的发生，例如提高通风、添加防火材料、阻隔热源等。

另外，我们还需要定期检查泡沫塑料制品的状态，对不合格的产品要及时进行维修或更换。

只有充分理解自燃的原因，并采取有效措施进行预防，我们才能更好地避免火灾发生，保障人们的生命财产安全。

QJ/ROH 06 33-020-2006软质聚氨酯泡沫塑料复验规范1范围本规范规定了软质聚氨酯泡沫塑料的复验项目、要求及方法。

本规范适用于聚醚多元醇与甲苯二异氰酸酯反应发泡制得的开孔聚醚型或聚酯软质聚氨酯泡沫塑料的入厂复验。

2引用标准GB/T 8333-1987 硬泡沫塑料燃烧性能试验方法垂直燃烧法GB/T 10802-1989 软质聚氨酯泡沫塑料GJB 179A-1996 计数抽样检验程序及表3 复验项目及要求3.1 包装、标志包装应完好，不得破损。

应有明显的标志，内容包括：标记、商标，生产厂名，产品名称，生产日期（年、月），并附有产品合格证，产品合格证应包括标记、生产日期（年、月）、检验员代号等。

应在有效期内，且能在有效期内使用完。

3.2 外观质量外观应符合表1的要求。

表13.3 外形尺寸长度、宽度偏差见表2，厚度偏差见表3。

- 1 -QJ/ROH 06 33-020-2006- 2 - 表2 长度、宽度偏差表2 厚度偏差3.4 表观密度表观密度应符合表4的要求。

图纸上或采购清单上应标明密度要求。

表4 表观密度4 检验方法4.1 包装、标志目测检验包装、标记和合格证应符合3.1的要求。

4.2 外观检验QJ/ROH 06 33-020-2006 目测检验外观质量，用精度卡尺（0.02mm）测量气孔、两侧表皮，用最小分度值1mm卷尺测量裂缝，应符合3.2的要求。

4.3 外形尺寸检验长度和宽度用最小分度值1mm卷尺测量。

长度各测三点，厚度用精度0.02mm卡尺测量，在距边缘30mm处每隔1m测量一点。

距长度方面边缘80mm内不考核厚度偏差。

4.4 表观密度测定方法一：用精度为0.02mm的游标卡尺量出试样尺寸100mm×10mm厚度，再由下式计算试样的表观密度ρ(㎏/m3)。

测定的表观密度应符合3.4的要求。

ρ=106×m/v式中：m—试样的质量，单位g；v—试样的体积，单位mm3。

聚氨酯泡沫分类（1）硬泡、软泡及半硬泡按聚氨酯泡沫的软硬程度，可分为软质聚氨酯泡沫（简称聚氨酯软泡）、硬质聚氨酯泡沫（聚氨酯硬泡）以及介于两者之间的半硬质聚氨酯泡沫（聚氨酯半硬泡，国外也有称作半软泡）。

聚氨酯软泡俗称聚氨酯海绵、泡棉，这类泡沫塑料弹性好，主要应用于各种垫材、缓冲材料，如车船及家具沙发座椅的坐垫、靠垫及扶手、床垫、服装衬垫等。

聚氨酯硬泡质硬。

低密度硬泡多为脆性材料。

大多数聚氨酯硬泡是闭孔结构，采用低热导率发泡剂发泡，因而热传导率低，广泛用于各种隔热保温领域。

高密度硬泡韧性好，强度高。

半硬泡具有一定的开孔结构，其承载性能好，吸收振动性能好，多用于缓冲材料、汽车部件等。

（2）高密度及低密度泡沫塑料聚氨酯泡沫包括软泡、硬泡和半硬泡，根据用途的不同，有高密度和低密度之分，具体的将在有关小节介绍。

（3）聚酯型及聚醚型聚氨酯泡沫按采用的低聚物多元醇原料种类不同，聚氨酯泡沫又可分为聚醚型及聚酯型。

聚酯型聚氨酯泡沫强度高，但由于酯基不耐水解，泡沫的耐水解性能较差，并且聚酯多元醇成本偏高，也限制了其应用；聚醚多元醇品种丰富，成本相对较低，制品耐水解性能好，故在软泡市场以聚醚型聚氨酯泡沫为主，占90%以上市场。

聚酯型聚氨酯软泡用于服装衬垫等特殊应用场合。

芳香族聚酯型聚氨酯硬泡韧性好，用于PIR结构板材。

（4）TDI型及MDI型泡沫按异氰酸酯原料种类的不同，聚氨酯泡沫可分为TDI型、MDI型及TDI/MDI 混合型。

一般来说，聚氨酯硬泡的多异氰酸酯原料目前基本上已采用粗MDI（即PAPI），而对软泡来说，这三种异氰酸酯类型的泡沫都存在，有的聚氨酯泡沫采用液化MDI或预聚体改性MDI制造。

普通块状软泡一般以TDI为原料，采用TDI为异氰酸酯原料的软泡较为柔软，密度小；而高回弹泡沫一般以TDI与PAPI（或改性MDI）的混合物为异氰酸酯原料，以获得较快的固化和承载性能。

近20年来，熟化快、生产周期短的全MDI型模塑高回弹软泡被开发，已形成一定的市场。

聚氨酯软质泡沫塑料一、前言聚氨酯软泡系列产品主要包括块状.连续.海绵、高回弹泡沫（HR）、自结皮泡沫、慢回弹泡沫、微孔泡沫以及半硬质吸能泡沫等。

这类泡沫仍占聚氨酯产品总量的50%左右。

应用面日渐扩大的一个大品种，它已涉及到国民经济的各个领域：家电、汽车、家装、家具、火车、轮船、航天等诸多领域。

PU软泡自上世纪50年代问世以来，尤其是进入21世纪之后，不论技术上还是品种与产品产量上都有一个飞跃发展。

突出的是：环保型PU软泡，即绿色聚氨酯产品；●低VOC值PU软泡；●低雾化PU软泡；●全水PU软泡；●全MDI系列软泡；●难燃、低烟、全MDI系列泡沫；●反应型高分子量催化剂、稳定剂、阻燃剂以及防老剂等新品种助剂；●低不饱和度、低单醇含量的多元醇；●超低密度的优异物性的PU软泡；●低共振频率、低传递性PU软泡；●聚碳酸酯二元醇、聚ε-己内酯多元醇、聚丁二烯二醇、聚四氢呋喃等特种多元醇；●液态CO2发泡技术、负压发泡技术等。

·总之，新品种、新技术的出现，促进了PU软泡进一步发展。

二、成泡原理：若要合成出理想的符合要求的PU软泡，必须了解泡沫体系的化学反应原理，才能选择合适的主辅原料与制造工艺。

聚氨酯工业发展到今天，已不是仿制阶段，而是根据最终制品的性能要求，通过原料结构、合成技术手段，才能达到，为此，掌握好成泡原理至关重要。

聚氨酯泡沫塑料在合成过程中参与化学变化，影响泡沫结构性能的变化因素较复杂，其中不仅涉及异氰酸酯与聚醚（酯）醇、水之间的化学反应，而且也涉及到起泡的胶体化学，其化学反应有扩链、起泡与交联等过程。

它又与参加反应的物质结构、官能度、分子量等均有影响。

一般聚氨酯泡沫塑料合成的总反应可用下面公式表示：但实际情况较为复杂,现就重要反应归纳如下：1、扩链多官能度的异氰酸酯与聚醚（酯）醇，尤其是二官能度化合物，其扩链按下式进行：发泡体系中，一般异氰酸酯用量是大于含活泼氢化合物的，即所讲的反应指数是大于1，通常取1.05，所以发泡过程中扩链最终产品末端应是异氰酸酯基团。

软质聚醚型聚氨酯泡沫塑料中文名：软质聚醚型聚氨酯泡沫塑料英文名：flexible polyether polyurethanefoams别名：CAS号：分子结构：分子式：软质聚醚型聚氨酯泡沫塑料的详情描述性质：物性可调，一般范围见表。

它具有良好的绝热、隔声、回弹及抗震性能。

在原料组分中引人阻燃元素或加人阻燃剂，可使制品具有自熄性或阻燃性。

软质泡沫性能的一般数值指标名称数值密度／（kg／m3）10～70拉伸强度／kPa 8. 8～117伸长率／％150~300回弹率／％≥30压缩变定／％≤10热导率／[W（m·K)0.034~0.041熔点／℃170~190燃点／℃360介电常数（l05 HZ）1．4介电损耗角正切（106Hz）0．06体积电阻率／Ω.cm 10。

标准：优等品一等品合格品指标JM-15 JM-20 JM-25 JM-30 JM-15 JM-20 JM-25 JM-30 JM-15 表观密度／（kg／cm3）＞15.0 20.2 25.0 30.0 15.0 20.0 25.0 30.0 15.0 拉伸强度／kPa ＞90 100 100 100 85 90 90 90 80 伸长率／％＞220 200 180 180 200 180 160 150 180 回弹率／％＜ 5.5 5.0 4.0 4.0 7.0 7.0 6.0 6.0 10.0 75%压缩永久变形％＞40 45 45 45 36 40 40 40 30 撕裂强度／（N／cm）＞ 3.50 3.50 2.50 2.50 3.00 3.00 2.2 2.20 2.50 压陷性能＜压陷性能25%硬度／N ＞70 85 85 95 60 80 80 90 50 压陷性能65%硬度／N ＞120 130 140 180 90 120 130 160 90 65%／25%压陷比＞ 1.5 1.5 1.5 1.8 1.5 1.5 1.5 1.7 1.4 。

Q/JL浙江吉利控股集团有限公司企业标准Q/JL J124007-2010代替Q/JLY J711507-2008 通用软质聚氨酯泡沫塑料2010-10-10发布2010-10-30实施 浙江吉利控股集团有限公司发 布前言为对通用软质聚氨酯泡沫塑料的设计提供依据，指导生产和检验，结合本企业的具体情况编制本标准。

本标准由浙江吉利控股集团有限公司提出。

本标准由浙江吉利汽车研究院有限公司NVH及材料工程部负责起草。

本标准主要起草人：杨豪，李萌。

本标准于2010年10月首次发布，并于2012年10月30日进行第一次修改。

本标准所代替标准的历次版本发布情况为：——Q/JLY J711507-2008。

通用软质聚氨酯泡沫塑料1 范围本标准规定了通用软质聚氨酯泡沫塑料的性能要求和试验方法。

本标准适用于块状、片状和条状或切割成以上形状的通用软质聚氨酯泡沫塑料的性能检验。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 6342-1996 泡沫塑料与橡胶 线性尺寸的测定GB/T 6344-2008 软质泡沫聚合物材料 拉伸强度和断裂伸长率的测定GB/T 6669-2008 软质泡沫聚合材料 压缩永久变形的测定GB/T 6670-2008 软质泡沫聚合材料 落球法回弹性能的测定GB/T 9640-2008 软质和硬质泡沫聚合材料 加速老化试验方法GB/T 10807-2006 软质泡沫聚合材料 硬度的测定（压陷法）GB/T 10808-2006 高聚物多孔弹性材料 撕裂强度的测定ISO 3385-1989 软质泡沫聚合材料 用恒定载荷冲击法测定疲劳性能Q/JLY J7110335A-2011 汽车非金属材料阻燃性限值要求及试验方法3 分类3.1 通用软质聚氨酯泡沫塑料按25%压陷硬度可分8个等级，为245N，196N，151N，120N，96N，67N，40N，22N。
