ABAQUS对单层结构的反应分析

ABAQUS分析教程要点ABAQUS是一种基于有限元法的通用有限元分析软件，广泛用于工程设计和材料分析。

它的应用范围包括结构力学、固体力学、流体力学、热传导、电磁场和耦合场分析等。

本文将重点介绍ABAQUS分析的基本要点，以帮助读者更好地理解和使用该软件。

首先，进行ABAQUS分析需要先定义结构模型。

在ABAQUS中，结构模型可以通过几何建模或导入CAD模型来创建。

然后，必须定义材料属性，包括材料类型、材料参数和本构模型等。

ABAQUS提供了多种材料模型，例如弹性模型、塑性模型、粘弹性模型等。

接下来，需要定义加载条件，包括约束和外部载荷。

约束定义了结构的边界条件，如固定边界和无滑移条件等；外部载荷定义了施加在结构上的力、压力或温度等。

在创建结构模型后，就可以进行有限元网格划分了。

网格的质量将直接影响分析结果的准确性和计算时间的长短。

ABAQUS提供了多种网格划分工具，包括常见的线性四边形和三角形网格划分方法。

此外，ABAQUS还支持自动网格划分和手动调整网格等功能。

网格划分完成后，可以进行材料分配和边界条件的分配等处理。

接下来是模型求解阶段。

ABAQUS使用迭代方法求解非线性问题，其中包括几何非线性和材料非线性。

迭代求解过程中，ABAQUS会自动调整步长并根据收敛准则来判断是否需要继续迭代。

求解完成后，可以通过ABAQUS提供的分析结果查看工具来查看节点位移、应力分布和变形等结果。

对于复杂的分析问题，还可以使用提交作业文件的方式在服务器上运行ABAQUS分析。

ABAQUS提供了作业处理器（Job Processing），可以自动执行作业文件中的分析任务，并在完成后生成结果文件。

需要注意的是，ABAQUS分析在处理复杂模型时需要耗费大量的计算资源和时间。

因此，在进行分析前应优化模型的几何形状和网格划分，以减少计算时间和提高分析精度。

此外，还应了解材料的本构行为，并正确选择适合的材料模型和参数。

最后，为了更好地理解ABAQUS分析教程，建议读者多使用ABAQUS软件进行实际操作。

abaqus分析技巧采用abaqus的cae进行力学问题的分析，其对模型的处理存在很多的技巧，，对abaqus的一些分析技巧进行一些概述，希望对大家有所帮助1.abaqus的多图层绘图abaqus的cae默认一个视区仅仅绘出一个图形，譬如contor图，变形图，x－y曲线图等，其实在abaqus里面存在一个类似于origin里面的图层的概念，对于每个当前视区里面的图形都可以建立一个图层，并且可以将多个图层合并在一个图形里面，称之为Overlay Plot 譬如你可以在同一副图中，左边绘出contor图，右边绘出x－y图等等，并且在abaqus里面的操作也是很简单的。

1.首先进入可视化模块，当然要先打开你的模型数据文件（。

odb）2.第一步要先创建好你的图形，譬如变形图等等3.进入view里面的overlay plot，点击creat，创建一个图层，现在在viewport layer里出现了你创建的图层了4.注意你创建的图层，可以看到在visible 下面有个选择的标记，表示在视区里面你的图层是否可见，和autocad里面是一样，取消则不可见current表示是否是当前图层，有些操作只能对当前图层操作有效，同cadname是你建立图层的名称，其他的属性值和你的模型数据库及图形的类型有关，一般不能改动的。

5.重复2-4步就可以创建多个图层了6.创建好之后就可以选择plot/apply，则在视区显示出所有的可见的图层子结构1.什么是子结构子结构也叫超单元的（两者还是有点区别的，文后会谈到），子结构并不是abaqus里面的新东东，而是有限元里面的一个概念，所谓子结构就是将一组单元组合为一个单元（称为超单元），注意是一个单元，这个单元和你用的其他任何一种类型的单元一样使用。

2.为什么要用子结构使用子结构并不是为了好玩，凡是建过大型有限元模型的兄弟们都可能碰到过计算一个问题要花几个小时，一两天甚至由于单元太多无法求解的情况，子结构正是针对这类问题的一种解决方法，所以子结构肯定是对一个大型的有限元模型的，譬如在求解非线性问题的时候，因为对于一个非线性问题，系统往往经过多次迭代，每次这个系统的刚度矩阵都会被重新计算，而一般来说一个大型问题往往有很大一部分的变形是很小的，把这部分作为一个子结构，其刚度矩阵仅要计算一次，大大节约了计算时间。

ABAQUS图层，分析步变参数，restart分析，⼦结构操作对于有限元计算⽽⾔，有时候计算、模型、参数固然重要，但对模型的操作，对数据的后处理同样也重要，所以有必要总结⼀下在操作上的技巧和经验。

以后还会慢慢增加，不过对技巧⽽⾔，只有掌握了就可以扔掉，⽽不像模型，参数⽅⾯需要⼀直摸索。

1.abaqus的多图层绘图 对于每个当前视区⾥⾯的图形都可以建⽴⼀个图层，并且可以将多个图层合并在⼀个图形⾥⾯，称之为Overlay Plot，譬如你可以在同⼀副图中，左边绘出contor图，右边绘出x-y图等等，并且在abaqus⾥⾯的操作也是很简单的。

1.⾸先进⼊可视化模块，当然要先打开你的模型数据⽂件(.odb) 2.第⼀步要先创建好你的图形，譬如变形图等等 3.进⼊view⾥⾯的overlay plot，点击creat，创建⼀个图层，现在在viewport layer⾥出现了你创建的图层了 4.注意你创建的图层，可以看到在visible 下⾯有个选择的标记，表⽰在视区⾥⾯你的图层是否可见，和autocad⾥⾯是⼀样，取消则不可见current表⽰是否是当前图层，有些操作只能对当前图层操作有效，同cad name是你建⽴图层的名称，其他的属性值和你的模型数据库及图形的类型有关，⼀般不能改动的。

5.重复2-4步就可以创建多个图层了 6.创建好之后就可以选择plot/apply，则在视区显⽰出所有的可见的图层2.如何在不同的分析步改变材料的参数 我所了解的⼤概有三种不同的⽅法： 1.最强⼤的当然是采⽤umat的⽅式，不过需要有深厚的有限元基础，⼀般⼈不推荐使⽤ 2.采⽤场变量，不过功能相对简单 3.采⽤abaqus的import命令将前⾯分析的结果传递到新的分析之中 这⾥介绍下第⼆种⽅法 *什么是场变量 所谓场变量，我的理解就是⼀个环境变量，它建⽴了⼀个与材料参数之间的中介，虽然不能直接指定材料参数在不同的分析步具有不同的值，但是通过场变量，间接的达到了⽬的。

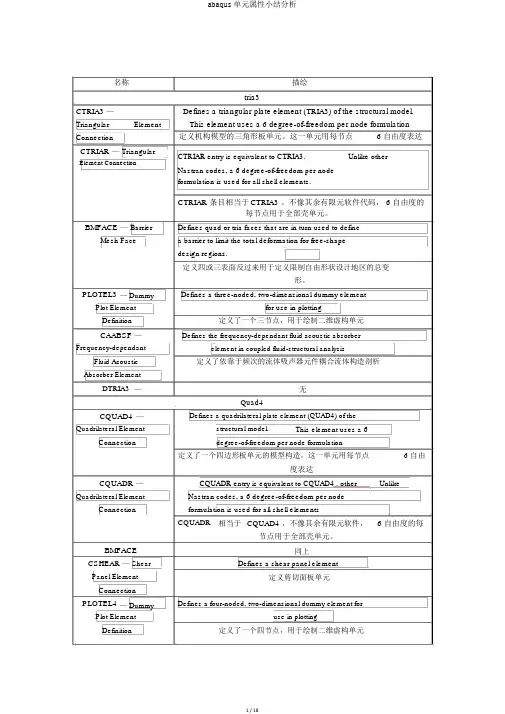

名称描绘tria3CTRIA3 —Defines a triangular plate element (TRIA3) of the structural model. Triangular Element This element uses a 6 degree-of-freedom per node formulation Connection 定义机构模型的三角形板单元。

这一单元用每节点 6 自由度表达CTRIAR —TriangularCTRIAR entry is equivalent to CTRIA3. Unlike otherElement ConnectionNastran codes, a 6 degree-of-freedom per nodeformulation is used for all shell elements.CTRIAR 条目相当于CTRIA3 。

不像其余有限元软件代码， 6 自由度的每节点用于全部壳单元。

BMFACE —Barrier Mesh Face Defines quad or tria faces that are in turn used to definea barrier to limit the total deformation for free-shapedesign regions.定义四或三表面反过来用于定义限制自由形状设计地区的总变形。

PLOTEL3 — Dummy Defines a three-noded, two-dimensional dummy element Plot Element for use in plottingDefinition 定义了一个三节点，用于绘制二维虚构单元CAABSF —Frequency-dependant Defines the frequency-dependant fluid acoustic absorber element in coupled fluid-structural analysisFluid Acoustic 定义了依靠于频次的流体吸声器元件耦合流体构造剖析Absorber ElementDTRIA3 —无Quad4CQUAD4 —Defines a quadrilateral plate element (QUAD4) of theQuadrilateral Element structural model. This element uses a 6 Connection degree-of-freedom per node formulation定义了一个四边形板单元的模型构造。

基于ABAQUS简支梁受力和弯矩的相关分析（梁单元和实体单元）对于简支梁，基于 ABAQUS2016，首先用梁单元分析了梁受力作用下的应力，变形，剪力和力矩；对同一模型，并用实体单元进行了相应的分析。

另外，还分析了梁结构受力和弯矩作用下的剪力及力矩分析。

对于CAE仿真分析具体细节操作并没有给出详细的操作，不过在后面上传了对应的cae，odb，inp文件。

不过要注意的是本文采用的是ABAQUS2016进行计算，低版本可能打不开，可以自己提交inp文件自己计算即可。

可以到小木虫搜索：“基于ABAQUS简支梁受力和弯矩的相关分析”进行相应文件下载。

对于一简支梁，其结构简图如下所示，梁的一段受固支，一段受简支，在梁的两端受集中载荷，梁的大直径D=180mm，小直径d=150mm，a=200mm，b=300mm，l=1600mm，F=300000N。

现通过梁单元和实体单元分析简支梁的受力情况，变形情况，以及分析其剪力和弯矩等。

材料采用45#钢，弹性模量E=2.1e6MPa，泊松比v=0.28。

图1 简支梁结构简图1.梁单元分析ABAQUS2016中对应的文件为beam-shaft.cae ，beam-shaft.odb，beam-shaft.inp。

在建立梁part的时候，采用三维线性实体，按照图1所示尺寸建立，然后在台阶及支撑梁处进行分割，结果如图2所示。

图2 建立part并分割接下来为梁结构分配材料，创建材料，定义弹性模量和泊松比，创建梁截面形状，如图3，非别定义两个圆，圆的直接分别为180和150mm。

然后创建两个截面，截面选择梁截面，再选择图2中的所有梁，定义梁的方向矢量为（0，0，-1）（点击图3中的n2，n1，t那个图标即可创建梁的方向矢量），最后把创建好的梁赋给梁结构。

图3 创建梁截面形状接下来装配实体，再创建分析步，在创建分析步的时候，点击主菜单栏的Output，编辑Edit Field Output Request，在SF前面打钩，这样就可以在结果后处理中输出截面剪力和力矩，如图4所示。

第十章多分析步分析ABAQUS 模拟分析总的目标是确定模型对载荷的响应。

回顾ABAQUS 采用载荷这一术语的含义，载荷是使结构的响应从初始状态发生改变的量。

如:非零边界条件或指定位移，集中力，分布压力以及场等等。

在某些情况下载荷相对简单，如结构上只作用一组集中载荷。

另外一些问题中施加在结构上的载荷可能会特别复杂，例如，在某一时间段内不同的载荷按一定的顺序施加到模型的不同部分，或载荷的幅值是随时间变化的函数。

对计算模型施加复杂载荷时采用载荷历程这一术语。

在ABAQUS 中，用户可将整个的载荷历程划分为若干个分析步。

每一个分析步都是由用户指定的一个―时间‖ 段，这样便于ABAQUS 计算模型对该时段内指定一组的载荷和边界条件的响应。

用户必须在每一个分析步中指定响应的类型，称之为分析程式，在同一个问题中不同的分析步之间可以改变分析程式。

例如，可在一个分析步中施加静态恒载荷计算静力响应，如自重载荷；而在其后的分析步中施加地震加速度计算动力响应。

ABAQUS 将它所有的分析程式分为两大类：线性扰动和常规分析。

由于ABAQUS 对这两种分析程式的加载条件和―时间‖的定义不同，因而对线性扰动和常规分析程式序作了明确的区分。

所以对这两个分析程式的结果应区分对待。

在常规分析过程即常规分析步中，分析的类型可以是线性的也可以是非线性的。

而在线性扰动分析过程即扰动分析步中，只能是线性分析。

在线性扰动分析步之前的常规分析步中产生的模型的基态，ABAQUS 将其用作线性扰动分析步的预变形和预加载状态，因而使得ABAQUS 的模拟分析的能力比仅仅只有线性分析功能的软件更具有一般性和广泛性。

常规（非线性）10.1 常规（非线性）分析程式每一个常规分析步都是用前一个常规分析步终点的变形状态作为起始点的。

因此，模型的状态随着一系列的常规分析步中定义的载荷作用而变化。

初始条件所定义的状态是仿真过程中的第一个常规分析步的起始点。

所有的常规分析程式中施加载荷及―时间‖ 的概念是相同的。

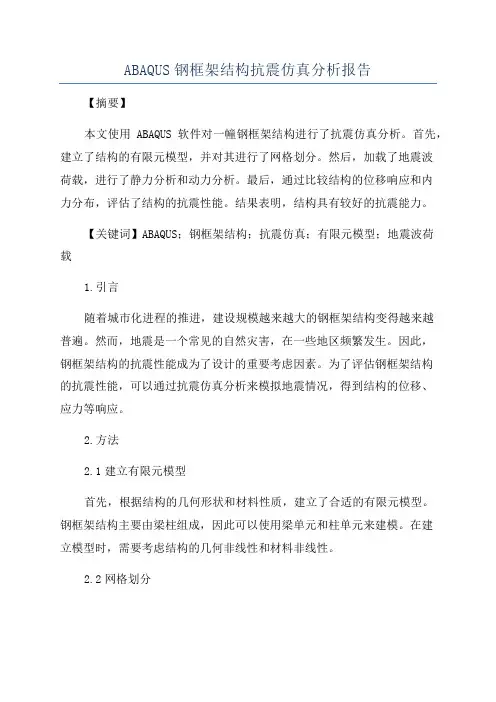

ABAQUS钢框架结构抗震仿真分析报告【摘要】本文使用ABAQUS软件对一幢钢框架结构进行了抗震仿真分析。

首先，建立了结构的有限元模型，并对其进行了网格划分。

然后，加载了地震波荷载，进行了静力分析和动力分析。

最后，通过比较结构的位移响应和内力分布，评估了结构的抗震性能。

结果表明，结构具有较好的抗震能力。

【关键词】ABAQUS；钢框架结构；抗震仿真；有限元模型；地震波荷载1.引言随着城市化进程的推进，建设规模越来越大的钢框架结构变得越来越普遍。

然而，地震是一个常见的自然灾害，在一些地区频繁发生。

因此，钢框架结构的抗震性能成为了设计的重要考虑因素。

为了评估钢框架结构的抗震性能，可以通过抗震仿真分析来模拟地震情况，得到结构的位移、应力等响应。

2.方法2.1建立有限元模型首先，根据结构的几何形状和材料性质，建立了合适的有限元模型。

钢框架结构主要由梁柱组成，因此可以使用梁单元和柱单元来建模。

在建立模型时，需要考虑结构的几何非线性和材料非线性。

2.2网格划分在建立有限元模型后，需要对结构进行网格划分。

合理的网格划分能够提高计算精度和计算效率。

一般来说，细小的单元可以更好地模拟结构的性能，但也会增加计算量，因此需要权衡。

3.分析3.1静力分析首先，按照建筑物受到的地震荷载大小进行静力分析。

静力分析是为了确定结构在地震荷载下的受力状态。

通过静力分析，可以获得结构的位移响应和内力分布。

3.2动力分析在静力分析的基础上，进行动力分析。

动力分析是为了模拟地震时结构的动态响应。

在动力分析中，需要加载地震波荷载，并设置一定的计算时间。

通过动力分析，可以获得结构在地震中的动态位移响应和内力分布。

4.结果与讨论通过比较静力分析和动力分析的结果，可以评估钢框架结构的抗震性能。

如果位移响应较小，内力分布均匀，说明结构具有较好的抗震能力。

反之，则说明结构抗震能力较差。

5.结论本文使用ABAQUS软件对一幢钢框架结构进行了抗震仿真分析。

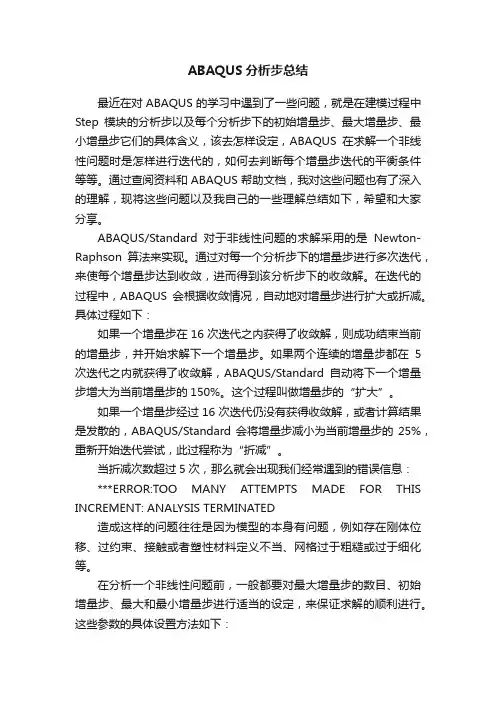

ABAQUS分析步总结最近在对ABAQUS的学习中遇到了一些问题，就是在建模过程中Step模块的分析步以及每个分析步下的初始增量步、最大增量步、最小增量步它们的具体含义，该去怎样设定，ABAQUS在求解一个非线性问题时是怎样进行迭代的，如何去判断每个增量步迭代的平衡条件等等。

通过查阅资料和ABAQUS帮助文档，我对这些问题也有了深入的理解，现将这些问题以及我自己的一些理解总结如下，希望和大家分享。

ABAQUS/Standard对于非线性问题的求解采用的是Newton-Raphson算法来实现。

通过对每一个分析步下的增量步进行多次迭代，来使每个增量步达到收敛，进而得到该分析步下的收敛解。

在迭代的过程中，ABAQUS会根据收敛情况，自动地对增量步进行扩大或折减。

具体过程如下：如果一个增量步在16次迭代之内获得了收敛解，则成功结束当前的增量步，并开始求解下一个增量步。

如果两个连续的增量步都在5次迭代之内就获得了收敛解，ABAQUS/Standard自动将下一个增量步增大为当前增量步的150%。

这个过程叫做增量步的“扩大”。

如果一个增量步经过16次迭代仍没有获得收敛解，或者计算结果是发散的，ABAQUS/Standard会将增量步减小为当前增量步的25%，重新开始迭代尝试，此过程称为“折减”。

当折减次数超过5次，那么就会出现我们经常遇到的错误信息：***ERROR:TOO MANY ATTEMPTS MADE FOR THIS INCREMENT: ANALYSIS TERMINATED造成这样的问题往往是因为模型的本身有问题，例如存在刚体位移、过约束、接触或者塑性材料定义不当、网格过于粗糙或过于细化等。

在分析一个非线性问题前，一般都要对最大增量步的数目、初始增量步、最大和最小增量步进行适当的设定，来保证求解的顺利进行。

这些参数的具体设置方法如下：1. 初始增量步：对于很容易收敛的问题，一般设定为1即可；对于难以收敛的非线性问题，需减小初始增量步，如将分析步时间乘以0.1或0.01(这个需根据问题的具体情况决定)。

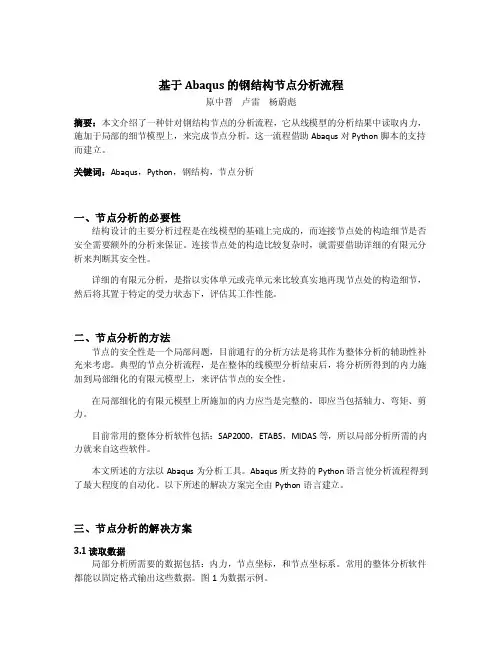

基于Abaqus的钢结构节点分析流程原中晋卢雷杨蔚彪摘要：本文介绍了一种针对钢结构节点的分析流程，它从线模型的分析结果中读取内力，施加于局部的细节模型上，来完成节点分析。

这一流程借助Abaqus对Python脚本的支持而建立。

关键词：Abaqus，Python，钢结构，节点分析一、节点分析的必要性结构设计的主要分析过程是在线模型的基础上完成的，而连接节点处的构造细节是否安全需要额外的分析来保证。

连接节点处的构造比较复杂时，就需要借助详细的有限元分析来判断其安全性。

详细的有限元分析，是指以实体单元或壳单元来比较真实地再现节点处的构造细节，然后将其置于特定的受力状态下，评估其工作性能。

二、节点分析的方法节点的安全性是一个局部问题，目前通行的分析方法是将其作为整体分析的辅助性补充来考虑。

典型的节点分析流程，是在整体的线模型分析结束后，将分析所得到的内力施加到局部细化的有限元模型上，来评估节点的安全性。

在局部细化的有限元模型上所施加的内力应当是完整的，即应当包括轴力、弯矩、剪力。

目前常用的整体分析软件包括：SAP2000，ETABS，MIDAS等，所以局部分析所需的内力就来自这些软件。

本文所述的方法以Abaqus为分析工具。

Abaqus所支持的Python语言使分析流程得到了最大程度的自动化。

以下所述的解决方案完全由Python语言建立。

三、节点分析的解决方案3.1 读取数据局部分析所需要的数据包括：内力，节点坐标，和节点坐标系。

常用的整体分析软件都能以固定格式输出这些数据。

图1为数据示例。

图1 整体分析软件给出的数据Python语言十分擅长于文本解析，这一性能大大方便了数据读取过程。

3.2 坐标转换整体分析所得到的内力通常在单元局部坐标系中给出，图2所示为某单元局部坐标系情况。

在Abaqus中施加这些内力时对此有两种处理方法，一是将内力转换到整体坐标系下，二是将Abaqus模型中荷载施加点的局部坐标系作一转换，使与内力所采用的坐标系相同。

abaqus单元小结[zz]默认分类2009-04-28 20:37 阅读53 评论0 字号：大大中中小小1、单元表征单元族：单元名字里开始的字母标志着这种单元属于哪一个单元族。

C3D8I是实体单元；S4R是壳单元；CINPE4是无限元；梁单元；刚体单元；膜单元；特殊目的单元，例如弹簧，粘壶和质量；桁架单元。

自由度dof（和单元族直接相关）：每一节点处的平动和转动1 1方向的平动2 2方向的平动3 3方向的平动4 绕1轴的转动5 绕2轴的转动6 绕3轴的转动7 开口截面梁单元的翘曲8 声压或孔隙压力9 电势11 度（或物质扩散分析中归一化浓度）12＋梁和壳厚度上其它点的温度轴对称单元1 r方向的平动2 z方向的平动6 r-z方向的转动节点数：决定单元插值的阶数数学描述：定义单元行为的数学理论积分：应用数值方法在每一单元的体积上对不同的变量进行积分。

大部分单元采用高斯积分方法计算单元内每一高斯点处的材料响应。

单元末尾用字母“R”识别减缩积分单元，否则是全积分单元。

ABAQUS拥有广泛适用于结构应用的庞大单元库。

单元类型的选择对模拟计算的精度和效率有重大的影响；节点的有效自由度依赖于此节点所在的单元类型；单元的名字完整地标明了单元族、单元的数学描述、节点数及积分类型；所用的单元都必须指定单元性质选项。

单元性质选项不仅用来提供定义单元几何形状的附加数据，而且用来识别相关的材料性质定义；对于实体单元，ABAQUS参考整体笛卡尔坐标系来定义单元的输出变量，如应力和应变。

可以用*ORIENTATION选项将整体坐标系改为局部坐标系；对于三维壳单元，ABAQUS参考建立在壳表面上的一个坐标系来定义单元的输出变量。

可以用*ORIENTATION选项更改这个参考坐标系。

2．实体单元(C)实体单元可在其任何表面与其他单元连接起来。

C3D:三维单元CAX:无扭曲轴对称单元，模拟3600的环，用于分析受轴对称载荷作用，具有轴对称几何形状的结构；CPE:平面应变单元，假定离面应变ε33为零，用力模拟厚结构；CPS:平面应力单元，假定离面应力σ33为零，用力模拟薄结构；广义平面应变单元包括附加的推广：离面应变可以随着模型平面内的位置线性变化。

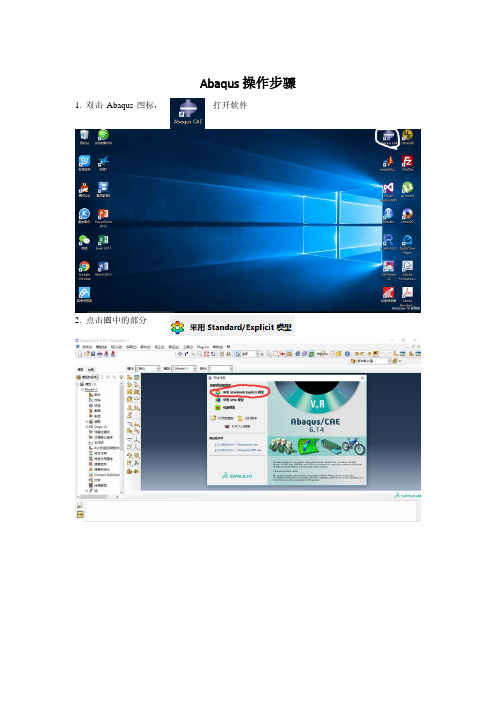

Abaqus操作步骤
1. 双击Abaqus图标，打开软件
2. 点击圈中的部分
3. 选择图中鼠标所在位置的下拉菜单中的第一项“部件”
4. 点击左侧工具条中右上角部件管理器，弹出如下对话框
5. 点击对话框中的创建按钮，弹出另一个对话框，选择“三维”、“可变形”、“线”、“平面”。

最下方的尺寸单位为毫米（mm），具体尺寸可以视实际情况改变。

6. 点击“继续”，然后弹出如下窗口，点击图中圈出“创建线”，然后画出自己的结构。

7. 然后选择下拉菜单的“属性”，点击“创建”，按下图顺序编辑材料的各种参数，点击“确定”。

8. 然后选择下拉菜单中的“装配”选项卡，按下图顺序操作
9. 然后选择下拉菜单中的“分析步”选项卡，按下图顺序操作。

10. 然后选择下拉菜单的“载荷”选项卡，按下图顺序操作。

11. 选择下拉菜单的“网格”选项卡，按照下图进行操作。

12. 选择下拉菜单的“作业”选项卡，按下图顺序进行操作。

2009-09-12 10:34 by:有限元来源:广州有道有限元复合材料是指由两种或者两种以上不同性能的材料在宏观尺度上组成的多相材料。

一般复合材料的性能优于其组分材料的性能，它改善了组分材料的刚度、强度、热学等性能。

复合材料从应用的性质可分为功能复合材料和结构复合材料两大类。

功能复合材料主要具有特殊的功能，例如:导电复合材料，它是用聚合物与各种导电物质通过分散、层压或通过表面导电膜等方法构成的复合材料；烧灼复合材料，它由各种无机纤维增强树脂或非金属基体构成，可用于高速飞行器头部热防护；摩阻复合材料，它是用石棉等纤维和树脂制成的有较高摩擦系数的复合材料，应用于航空器、汽车等运转部件的制动。

功能复合材料由于其涉及的学科比较广泛，已不是单纯的力学问题，需要借助电磁学，化学工艺、功能学等众多学科的研究方法来研究。

结构复合材料一般由基体料和增强材料复合而成。

基体材料主要是各种树脂或金属材料；增强材料一般采用各种纤维和颗粒等材料。

其中增强材料在复合材料中起主要作用，用来提供刚度和强度，而基体材料用来支持和固定纤维材料，传递纤维间的载荷。

结构复合材料在工农业及人们的日常生活中得到广泛的应用，也是复合材料力学研究的主要对象，是固体力学学科中一个新的分支。

在结构复合材料中按增强材料的几何形状及结构形式又可划分为以下三类：1．颗粒增强复合材料，它由基体材料和悬浮在基体材料中的一种或多种金属或非金属颗粒材料组合而成。

2．纤维增强复合材料，它由纤维和基体两种组分材料组成。

按照纤维的不同种类和形状又可划分定义多种复合材料。

图1.1为长纤维复合材料的主要形式。

图1.13．复合材料层合板，它由以上两种复合材料的形式组成的单层板，以不同的方式叠合在一起形成层合板。

层合板是目前复合材料实际应用的主要形式。

本论文的主要研究对象就是长纤维增强复合材料层合板的强度问题。

长纤维复合材料层合板主要形式如图1.2所示。

图1.2一般来说，强度是指材料在承载时抵抗破坏的能力。

9 连续分析的技巧9.1 重启分析9.1.1 重启分析总览运行分析时，可以将模型和状态写入重启动所需的文件里。

Abaqus/standard需要重启文件（.res）、分析数据（.mdl和.stt）、部件（.prt）、输出数据（.odb）以及线性动力和子结构数据文件（.sim）。

而ABAQUS/EXPLICIT则包括重启文件（.res）、分析数据（.abq, .mdl, .pac, .stt），部件（.prt）,结果（.sel）以及输出（.odb）。

这些文件统称为重启文件，完成上一步运算，继续下一步运算。

输出文件只需包含模型信息，结果文件不是必需的，可以不要。

写重启文件要重启分析，必须在上一步分析时输出所需的文件。

如果不写重启信息，STANDARD 将不创建重启文件，而EXPLICIT只在分析开始和结束生成状态文件。

用户可以控制写入重启文件的数据量。

如果每一个step都定义重启，输出量可以改变。

线性扰动分析不能写重启信息：静力应力分析（扰动）6.2.2直接求解的稳态动力分析6.3.4特征值提取6.3.6瞬态模态动力分析6.3.7基于模态的稳态动力分析6.3.8基于子空间稳态动力分析6.3.9反应谱分析6.3.10随机响应分析6.3.11输入文件用法：*RESTART, WRITE可在模型数据或历程数据。

CAE用法：Output→Restart Requests在CAE里，重启总是和一个特定的分析步关联；全程分析可不定义重启。

每一步默认创建重启；STANDARD分析步默认重启频率frequency of 0，EXPLICIT默认intervals of 1。

控制重启文件的输出频率用户可以指定写入STANDARD重启文件和EXPLICIT状态文件的输出频率。

但不能指定写入的变量，每次写入一组完整的重启信息。

因此，若不控制重启信息的输出频率，使重启文件可能相当庞大。

如果STANDARD要求以精确的时间间隔写入重启数据，每次写数据时都要求解一次。

abaqus结构
Abaqus是一种非常流行的有限元分析软件，广泛应用于结构分析、振动分析、热分析等领域。

Abaqus结构分析主要用于计算和评估结构的应力、应变、挠度和位移等参数，以确定结构的强度和稳定性。

Abaqus结构分析的步骤通常包括：
1. 几何建模：使用Abaqus的几何建模工具创建结构的三维几何模型，包括构件的尺寸、形状和连接方式等。

2. 材料属性定义：定义结构构件的材料特性，如弹性模量、泊松比和密度等。

3. 加载和约束条件：定义结构的外部载荷和边界条件，如支座约束和受力载荷。

4. 网格划分：将结构模型进行网格划分，将其分割为离散的有限元单元，以便进行数值计算。

5. 材料模型选择：根据结构材料特性和所需的分析结果，选择适当的材料模型，如线弹性模型、非线性材料模型等。

6. 解算：通过求解结构模型的有限元方程组，计算出结构的应力、应变、挠度和位移等参数。

7. 结果分析和评估：根据分析结果，评估结构的强度、稳定性和安全性等，对结构进行优化设计或改进。

Abaqus结构分析的应用范围非常广泛，包括建筑结构、机械设备、汽车、航空航天、电子产品等。

它可以帮助工程师快速准确地评估结构的性能和可靠性，指导工程设计和改进，提高产品质量和安全性。

abaqus 结构方程Abaqus 结构方程Abaqus是一种常用的有限元分析软件，用于模拟和分析工程结构的力学行为。

它基于有限元方法，通过离散化结构，将其分解成许多小的单元，以求解复杂的物理问题。

在这篇文章中，我们将探讨Abaqus的结构方程，以及它在工程领域中的应用。

Abaqus的结构方程是描述结构行为的数学模型，通过这个方程可以计算出结构在不同加载条件下的响应。

结构方程基于弹性力学原理，考虑了材料的弹性性质、几何形状、边界条件和加载情况等因素。

它是一个包含许多微分方程或代数方程的集合，可以用来求解结构的位移、应力、应变等参数。

在Abaqus中，结构方程的求解是通过有限元法来实现的。

首先，将结构离散化成有限个单元，每个单元都有一组节点和材料属性。

然后，根据单元之间的约束和边界条件，构建整个结构的刚度矩阵。

最后，通过求解结构的位移向量，可以得到结构的应力和应变分布。

Abaqus的结构方程可以用于各种工程问题的分析和优化。

例如，在土木工程中，可以使用Abaqus来研究桥梁、建筑物和地基的稳定性和强度。

在机械工程中，可以使用Abaqus来优化零件的设计，以提高其刚度和耐久性。

在航空航天领域，可以使用Abaqus来模拟飞机的结构行为，以评估其飞行性能和安全性。

除了结构方程，Abaqus还提供了许多其他功能和工具，以支持工程师和研究人员进行更全面的分析。

例如，Abaqus可以进行材料建模，以模拟不同材料的力学行为。

它还可以进行热力学分析，以研究结构在不同温度和热载荷下的响应。

此外，Abaqus还可以进行动力学分析，以模拟结构在振动和冲击载荷下的响应。

Abaqus的结构方程是一种强大的工具，可用于解决各种工程结构的力学问题。

它基于有限元法，通过离散化结构，求解结构的位移、应力和应变等参数。

Abaqus的结构方程在土木工程、机械工程和航空航天等领域中具有广泛的应用。

通过使用Abaqus，工程师和研究人员可以更好地理解和优化结构的力学行为，从而提高工程的安全性和可靠性。

基于ABAQUS简支梁受力和弯矩的相关分析（梁单元和实体单元）对于简支梁，基于 ABAQUS2016，首先用梁单元分析了梁受力作用下的应力，变形，剪力和力矩；对同一模型，并用实体单元进行了相应的分析。

另外，还分析了梁结构受力和弯矩作用下的剪力及力矩分析。

对于CAE仿真分析具体细节操作并没有给出详细的操作，不过在后面上传了对应的cae，odb，inp文件。

不过要注意的是本文采用的是ABAQUS2016进行计算，低版本可能打不开，可以自己提交inp文件自己计算即可。

可以到小木虫搜索：“基于ABAQUS简支梁受力和弯矩的相关分析”进行相应文件下载。

对于一简支梁，其结构简图如下所示，梁的一段受固支，一段受简支，在梁的两端受集中载荷，梁的大直径D=180mm，小直径d=150mm，a=200mm，b=300mm，l=1600mm，F=300000N。

现通过梁单元和实体单元分析简支梁的受力情况，变形情况，以及分析其剪力和弯矩等。

材料采用45#钢，弹性模量E=2.1e6MPa，泊松比v=0.28。

图1 简支梁结构简图1.梁单元分析ABAQUS2016中对应的文件为beam-shaft.cae ，beam-shaft.odb，beam-shaft.inp。

在建立梁part的时候，采用三维线性实体，按照图1所示尺寸建立，然后在台阶及支撑梁处进行分割，结果如图2所示。

图2 建立part并分割接下来为梁结构分配材料，创建材料，定义弹性模量和泊松比，创建梁截面形状，如图3，非别定义两个圆，圆的直接分别为180和150mm。

然后创建两个截面，截面选择梁截面，再选择图2中的所有梁，定义梁的方向矢量为（0，0，-1）（点击图3中的n2，n1，t那个图标即可创建梁的方向矢量），最后把创建好的梁赋给梁结构。

图3 创建梁截面形状接下来装配实体，再创建分析步，在创建分析步的时候，点击主菜单栏的Output，编辑Edit Field Output Request，在SF前面打钩，这样就可以在结果后处理中输出截面剪力和力矩，如图4所示。

ABAQUS 对单层结构的反应分析问题：一层建筑尺寸如下：楼板厚度1m ，柱子尺寸0.5x0.5mE=400000./2m kN 3/2400m kg =ρ仅仅考虑x 、y 平面。

1.计算结构的特征2.楼板有一台48吨的机器，工作频率为30<Ω<365，画出结构（包括机器）的振幅和频率函数图。

给业主提出建议，提出减小震动的措施。

3.若机器为80吨，画出振幅和频率图。

4.若采用橡胶隔震垫进行隔振。

试讨论隔震垫刚度的取值规律。

5.若采用TMD 系统进行减震，讨论调谐质量刚度的取值。

本题采用ABAQUS 软件进行计算：1.计算结构的固有频率：步骤如下：（1）建立几何模型楼板 柱子（2）属性定义 密度3/2400m kg =ρ 杨氏弹性模量E=400000./2m kN 创建截面后赋予每一个构件（3）装配各构件装配前装配后（4）定义分析步根据题目要求，选线性摄动分析，频率，特征值取15个（前15阶频率）（5）相互作用定义各柱子与楼板的连接为绑接。

如下图所示（6）荷载定义柱子与地面的边界条件为固结：这里因为计算自振频率，不用施加力的作用。

（7）划分网格网格单位为0.25，为各部件划分网格，组装后见下图：（8）后处理提交后查看结果频率图（此时的Y坐标是周期）查询曲线上的15个点得出对应的各阶频率数据：整理得：由此可知，自振频率为：Hz 630158923.0/1 。

2.楼板有一台48吨的机器，工作频率为30<Ω<365，画出结构（包括机器）的振幅和频率函数图。

给业主提出建议，提出减小震动的措施。

在1的基础上，作如下改动即可：(1).在部件里面新建一个点RP ，属性里面赋予它48000Kg 的质量。

在特殊设置 里面的点质量/惯性选项中，如下：(2).装配式将质量点RP 装配置楼板面的中心位置。

(3).分析步选择线性摄动，稳态动力学，直接选项，将机器的工作频率加上，30<Ω<365。

ABAQUS线性动态分析如果你只对结构承受载荷后的长期响应感兴趣，静力分析（static analysis）是足够的。

然而，如果加载时间很短（例如在地震中）或者如果载荷在性质上是动态的（例如来自旋转机械的荷载)，你就必须采用动态分析（dynamic analysis）。

本章将讨论应用ABAQUS/Standard进行线性动态分析;关于应用ABAQUS/Explicit进行非线性动态分析的讨论，请参阅第9章“非线性显式动态分析”。

7.1 引言动态模拟是将惯性力包含在动力学平衡方程中：+PuMI-=其中M结构的质量。

u结构的加速度。

I在结构中的内力。

P 所施加的外力.在上面公式中的表述是牛顿第二运动定律（F = ma）。

在静态和动态分析之间最主要的区别是在平衡方程中包含了惯性力（M u）。

在两类模拟之间的另一个区别在于内力I的定义.在静态分析中，内力仅由结构的变形引起；而在动态分析中，内力包括源于运动（例如阻尼）和结构的变形的贡献。

7.1.1 固有频率和模态最简单的动态问题是在弹簧上的质量自由振动，如图7-1所示.图7–1 质量－弹簧系统在弹簧中的内力给出为ku ，所以它的动态运动方程为mu ku P +-=0 这个质量－弹簧系统的固有频率(natral frequency ）（单位是弧度/秒(rad/s ））给出为 k mω= 如果质量块被移动后再释放，它将以这个频率振动。

若以此频率施加一个动态外力，位移的幅度将剧烈增加，这种现象即所谓的共振。

实际结构具有大量的固有频率。

因此在设计结构时,非常重要的是避免使可能的载荷频率过分接近于固有频率。

通过考虑非加载结构（在动平衡方程中令0P =)的动态响应可以确定固有频率。

则运动方程变为Mu I +=0 对于无阻尼系统，I Ku =，因此有Mu Ku +=0 这个方程的解具有形式为t i e u ωφ=将此式代入运动方程,得到了特征值（eigenvalue )问题K M φλφ=其中2λω=。
