计量泵系统附件

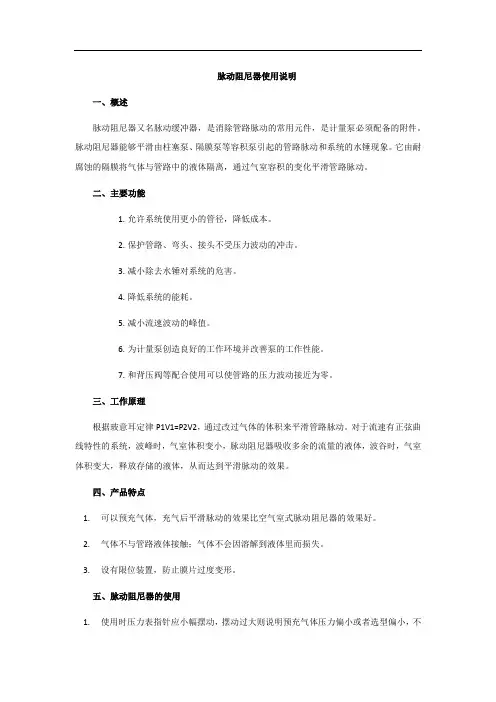

脉动阻尼器使用说明
一、概述
脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。

脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。

它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。

二、主要功能
1.允许系统使用更小的管径，降低成本。

2.保护管路、弯头、接头不受压力波动的冲击。

3.减小除去水锤对系统的危害。

4.降低系统的能耗。

5.减小流速波动的峰值。

6.为计量泵创造良好的工作环境并改善泵的工作性能。

7.和背压阀等配合使用可以使管路的压力波动接近为零。

三、工作原理
根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。

对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

四、产品特点
1.可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。

2.气体不与管路液体接触；气体不会因溶解到液体里而损失。

3.设有限位装置，防止膜片过度变形。

五、脉动阻尼器的使用
1.使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不。

机械隔膜计量泵6.1工艺.成都市新建污水处理厂一期工程设计规模为70万m3/d。

本工程共设一座碳源投加间，内设4套机械隔膜式计量泵，3用1备。

机械隔膜式计量泵主要功能是将碳源(乙酸钠)投加到生化池投加点，强化生化池的脱氮效果。

本工程共设一座加药间，按其功能划分，加药间内分为PAC加药间及应急辅助消毒加药间。

PAC加药间内共设8套机械隔膜式计量泵，其中4套用于投加PAC药剂至生化池加药点(同步除磷点)，3用1备;另外4套用于投加PAC药剂至滤池加药点(后置除磷点)，3用1备。

PAC加药间内的机械隔膜式计量泵的主要功能是将PAC药剂投加到同步除磷及后置除磷投加点，以强化污水处理厂的除磷效果。

应急辅助消毒加药间内共设4套机械隔膜式计量泵，3用1备。

主要功能是将消毒药剂次氯酸钠溶液投加到各投加点，用于厂内污水应急消毒。

技术规定中带*项目必须满足，如不满足则视为废标。

6.2设备清单表6-1设备清单及技术参数表6.3 设备名称机械隔膜计量泵6.3.1供货范围*供货范围包括:计量泵(配套电机)、电磁流量计及阀门、配成套电控箱、机组基座及其安装所需附件(包括地脚螺栓、螺母、垫圈等)、确保设备正常运行一年的备品备件，提供设备正常运行12个月所需的润滑油(脂)，专用工具等。

投标人提供的加药设备应成套供货，按设备清单中要求提供配套设备、有效和安全安装及运行所必需的附件。

6.3.2工艺条件1、用途:(1)机械隔膜计量泵(PAC加药间)将PAC投配池内碱式氯化铝溶液投加到滤池及生化池加药点。

(2)机械隔膜计量泵(应急消毒加药间)将稀释后的次氯酸钠溶液从次氯酸钠投配池中输送至投加点。

(3)机械隔膜计量泵(碳源投加间)将乙酸钠溶液从乙酸钠贮液池中输送至投加点。

2、安装环境:(1)安装位置:机械隔膜式计量泵分别安装在PAC加药间、应急消毒加药间及碳源投加间内。

(2)使用环境:1)机械隔膜计量泵(PAC加药间)PAC加药间内，环境温度0~30℃，输送液体为10%浓度的PAC液体，PH= 3.5~5.5。

J型系列计量泵使用说明书上海净合设备有限公司一、概述本系列计量泵(以下简称泵)适用于输送温度-300C-1000C，(保温型泵适用输送1000C-5000C贴度0.3-8/s的不含固态颗粒之腐蚀或非腐蚀液体)。

(特殊型泵适用输送含有少量固体颗粒，粒度在0.5mm以下的悬浮液体)。

根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。

手动调节的泵在最大工况下计量精度在士1%以内(10:1)。

泵的流量可在0-100%内进行无级调节，建议在流量的30%-100%内使用。

二、结构说明本系列计量泵分三种机座：小(JX)、中(JZ)、大(JD)。

泵由传动机构、液力端、托架、联轴器等主要部分组成。

小机座的传动机构采用弓形凸轮式；中、大机座的传动机构采用N型轴式，三种机座的液力端均有柱塞式、隔膜式、保温式。

根据需要，流量可实现手动和自动控制。

1、弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。

2、N形轴式传动机构电动机通过蜗杆蜗轮带动偏心块旋转，经过连杆使十字头、柱塞作直线往复运动，调节手轮经N型轴可调节偏心距，偏心距越大泵行程越大，反之泵行程越小。

3、液力端液力端是液体的输送部分，其结构有柱塞式、隔膜式二种。

根据输送介质的要求液力端可选用不同的材料，如定货时未注明材料，按4类材料制造。

表一：液缸中装有不锈钢制成的双层吸入和排出阀，或单层吸入排出阀。

柱塞处的密封是根据使用要求来选择结构和材料的，有方形、V形等结构；有填充四氟，碳素纤维等多种材料，密封性能可靠，使用寿命长。

(2)隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。

隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。

柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。

计量泵讲义泵是用来输送液体和增加液体能量的一种机械设备。

它将原动机的机械能转化为被输送液体的动能和静压能。

泵按其工作原理可分为叶片泵、容积泵和流体作用泵。

叶片泵：泵房的双吸离心泵、污泥泵房的排泥潜水泵、上清液回流泵、高位池和二氧化氯的提升泵、泵房和管廊的排水泵以及应急用的汽油泵。

容积泵：油膜调速机上的齿轮泵、加矾和二氧化氯系统上的计量泵。

流体作用泵：装置内的所有水射器都是射流泵。

是利用一种高压流体（工作流体）通过喷嘴和喉管之间产生的负压作用，将另一种流体（输送流体）吸入，然后随高压流体的余压注入管道的设备。

今天我们着重从计量泵的结构原理来谈谈计量泵。

一般在工艺要求定量输送流体的工况，多选用计量泵。

在扬子公司各装置包括扬巴、伊斯曼、丁苯橡胶、BP乙酰等企业基本上都有计量泵，只是大小、厂家不同。

我为一些企业的计量泵运行去服务过。

所接触到的计量泵有德国普罗名特、韩国千世、美国的帕斯菲达、米顿罗、台湾的若森以及中国的飞华等。

从性价比上看我觉得普罗名特和米顿罗都有一定的优势，它们都是世界著名的计量泵生产厂家，在全球的产品占有率非常的高。

并且在中国工厂制造和组装。

这是由于WTO的生产模式，比如索尼摄像机的生产模式等。

关键是优良的性价比。

我们供水装置目前共有24台计量泵，其中加矾16台，前加（预处理）二氧化氯4台，后加（生活水）二氧化氯4台。

计量泵在我们装置的作用和意义都非常的大，影响到整个装置的安全稳定，也就影响到化工生产和千家万户。

我们选用的计量泵是德国普洛名特公司的产品。

下面我们就来谈谈计量泵。

首先向大家介绍注射器和打气筒原理，引出计量泵。

计量泵属于往复泵，是一种容积式泵，它是依靠泵头内的隔膜作往复运动，来改变工作室的容积，从而实现液体的输送。

隔膜往返一次，形成真空吸附与推挤现象，完成吸入和排出过程各一次，称为一个工作循环，当隔膜不断地作往复运动，泵就能不断地输送液体。

一、计量泵的结构原理1、电动机的传动机构蜗轮蜗杆的原理首先看看电动机的传动方向，再看看电动机是如何带动计量泵的。
