电磁兼容中的接地技术电磁兼容（Electromagnetic Compatibility，EMC）是指在电子设备和系统中，不同设备之间以及设备与外界环境之间，能够共同存在并互不干扰地工作的能力。
在电磁兼容技术中，接地技术是非常重要的一部分。
接地技术主要涉及到设备的接地设计、接地电极的选择和布局、接地导体的规划等问题，以确保设备在使用过程中能够有效地消除或抑制干扰。
接地技术的重要性在电子设备和系统中，接地是一项非常重要的技术，它涉及到电子设备和系统的性能和稳定性，也是保障电子设备安全的重要手段之一。
如果接地技术不合理或者不符合相关标准和规范，就可能会引发电子设备之间的干扰、电压偏移、电磁场辐射等问题，从而降低系统的性能和稳定性，甚至导致设备的损坏和安全事故的发生。
因此，正确的接地技术在电磁兼容中是非常重要的。
接地技术的设计原则在进行接地技术的设计时，需要遵循以下的主要原则：1. 保持一致性：接地系统应当保持一致性，即在整个电子设备和系统中使用相同的接地电势，以确保设备之间的平衡和一致。
2. 低阻抗：接地系统的电阻应当尽量小，以确保电流在接地线路中畅通无阻，减少电流引入设备的电磁干扰。
3. 地线长度：接地线路的长度应当尽量短，以减小电流引入设备的干扰，同时也能够减小接地回路的电阻和电感。
4. 分离接地：将不同的电子设备和系统分离接地，以减少设备之间的相互干扰，尤其是对于敏感的电子设备，需要避免与其他设备共用接地线路。
5. 综合考虑：接地技术需要综合考虑整个系统的特点和需求，以确保接地系统的性能和稳定性，并符合相关的标准和规范。
接地技术的具体实施措施在接地技术的具体实施中，需要考虑以下几个方面的问题：1. 接地电极的选择和布局：接地电极的选择和布局需要根据具体的设备特点和需求进行，可以考虑使用接地板、接地环、接地极等接地电极形式。
同时，接地电极的布局也需要合理安排，以确保整个设备的接地效果。
2. 接地导体的规划：接地导体的规划需要考虑到导体的材料、截面积、长度等因素，以确保接地导体能够传导电流，并具有较低的电阻和电感。

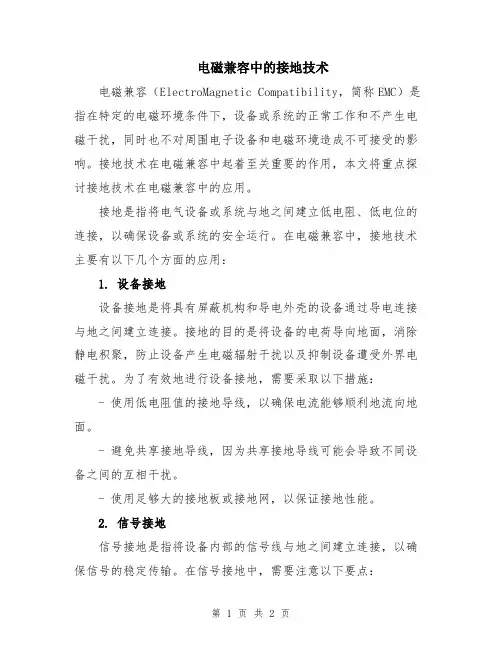

电磁兼容中的接地技术电磁兼容（ElectroMagnetic Compatibility，简称EMC）是指在特定的电磁环境条件下，设备或系统的正常工作和不产生电磁干扰，同时也不对周围电子设备和电磁环境造成不可接受的影响。
接地技术在电磁兼容中起着至关重要的作用，本文将重点探讨接地技术在电磁兼容中的应用。
接地是指将电气设备或系统与地之间建立低电阻、低电位的连接，以确保设备或系统的安全运行。
在电磁兼容中，接地技术主要有以下几个方面的应用：1. 设备接地设备接地是将具有屏蔽机构和导电外壳的设备通过导电连接与地之间建立连接。
接地的目的是将设备的电荷导向地面，消除静电积聚，防止设备产生电磁辐射干扰以及抑制设备遭受外界电磁干扰。
为了有效地进行设备接地，需要采取以下措施：- 使用低电阻值的接地导线，以确保电流能够顺利地流向地面。
- 避免共享接地导线，因为共享接地导线可能会导致不同设备之间的互相干扰。
- 使用足够大的接地板或接地网，以保证接地性能。
2. 信号接地信号接地是指将设备内部的信号线与地之间建立连接，以确保信号的稳定传输。
在信号接地中，需要注意以下要点：- 信号线和接地线要分开铺设，避免干扰。
- 采用低电阻、低感抗的接地导线，减小对信号传输的干扰。
- 合理布局信号线和接地导线，以减小信号线和接地线之间的互感。
3. 屏蔽接地屏蔽是电磁兼容中常用的一种技术手段，用于阻挡电磁辐射的传播和接收。
在屏蔽接地中，需要注意以下几个方面：- 屏蔽材料要选择低电阻材料，以确保屏蔽效果。
- 屏蔽层要与接地系统连接，以降低屏蔽层的电位，减小电磁辐射和接收。
- 屏蔽层的连接点要与设备的接地点连接，确保接地的连续性。
总结起来，接地技术在电磁兼容中的应用主要有设备接地、信号接地和屏蔽接地。
通过合理布局和设计接地系统，可以减小电磁辐射和接收，提高设备的电磁兼容性能。
在实际应用中，还需根据具体情况进行接地系统的优化设计和测试验证，以确保设备的正常工作和不产生电磁干扰。

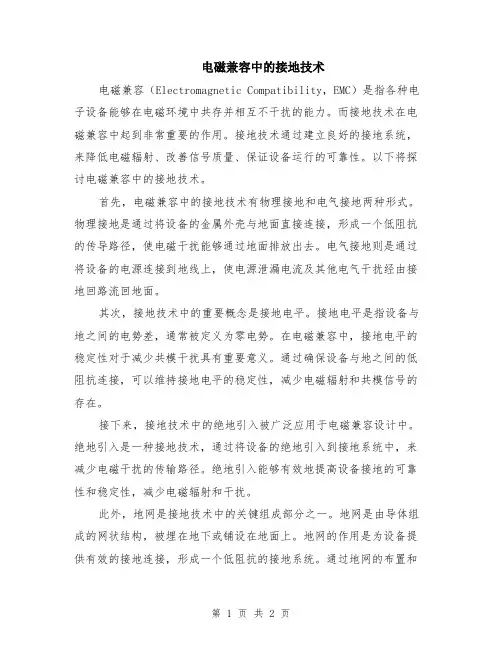

电磁兼容中的接地技术电磁兼容（Electromagnetic Compatibility，EMC）是指各种电子设备能够在电磁环境中共存并相互不干扰的能力。
而接地技术在电磁兼容中起到非常重要的作用。
接地技术通过建立良好的接地系统，来降低电磁辐射、改善信号质量、保证设备运行的可靠性。
以下将探讨电磁兼容中的接地技术。
首先，电磁兼容中的接地技术有物理接地和电气接地两种形式。
物理接地是通过将设备的金属外壳与地面直接连接，形成一个低阻抗的传导路径，使电磁干扰能够通过地面排放出去。
电气接地则是通过将设备的电源连接到地线上，使电源泄漏电流及其他电气干扰经由接地回路流回地面。
其次，接地技术中的重要概念是接地电平。
接地电平是指设备与地之间的电势差，通常被定义为零电势。
在电磁兼容中，接地电平的稳定性对于减少共模干扰具有重要意义。
通过确保设备与地之间的低阻抗连接，可以维持接地电平的稳定性，减少电磁辐射和共模信号的存在。
接下来，接地技术中的绝地引入被广泛应用于电磁兼容设计中。
绝地引入是一种接地技术，通过将设备的绝地引入到接地系统中，来减少电磁干扰的传输路径。
绝地引入能够有效地提高设备接地的可靠性和稳定性，减少电磁辐射和干扰。
此外，地网是接地技术中的关键组成部分之一。
地网是由导体组成的网状结构，被埋在地下或铺设在地面上。
地网的作用是为设备提供有效的接地连接，形成一个低阻抗的接地系统。
通过地网的布置和连接，可以构建起一个稳定且低噪声的接地平面，提供良好的屏蔽和去干扰能力。
最后，电磁屏蔽技术也是接地技术中的一种重要手段。
电磁屏蔽旨在减少设备对外界电磁场的感应和减弱设备自身的电磁辐射。
通过使用电磁屏蔽材料对设备进行包围，可以有效地隔离设备和外界的电磁干扰，提高设备的抗干扰能力。
在电磁屏蔽技术中，接地屏蔽和屏蔽箱是常见的应用形式，它们通过有效的接地连接和屏蔽结构，减少电磁辐射和电磁干扰的发生。
综上所述，接地技术是电磁兼容中至关重要的一环。
