电磁式电压互感器平衡绕组的作用

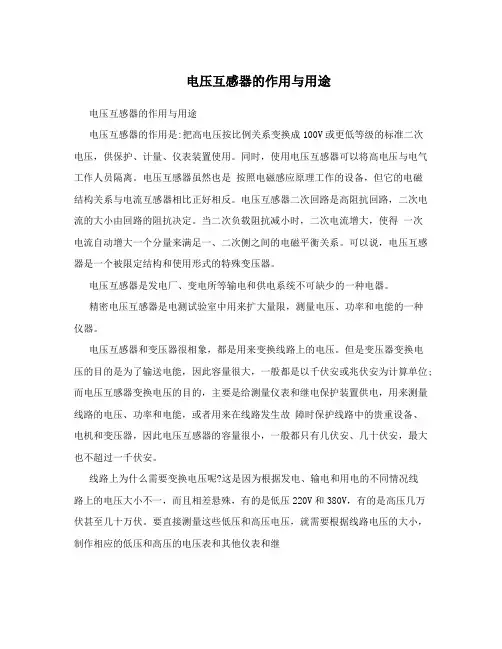

电压互感器的作用与用途电压互感器的作用与用途电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相象，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。

那是不可能的，而且也是绝对不允许的。

如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。

电压互感器的作用和工作原理
电压互感器是采用了物理定律，使两种不同电压间电势发生比例变化的设备。

它将一种电压转换为另一种相应比例的电压，但是电流不会发生变化。

它广泛应用于电力领域用于测量电压、计算电力、电压稳定控制等。

电压互感器由磁环、绕组、回路、敏感元件四部分组成。

磁环用来约束绕组的
磁通和抑制外部的干扰。

绕组使磁场的幅值成比例改变，从而使互感器工作。

绕组通过回路相互结合，敏感元件可以进行精确测量。

在电压互感器的工作原理中，以有空气间隙的磁环为变比，一侧的绕组为“输入”端绕组，另一侧的绕组为“输出”端绕组。

当输入端绕组将输入电压引入时，磁场发生变化，输出端绕组产生相应电压，而输出电压与输入电压之间存在一定比例关系。

由于采用变比的方式，电压互感器的测量分辨率高，抗干扰性能强，因此它得到了广泛的应用。

电压互感器是一种重要的仪表，它既可以测量电压，又能计算电力、稳定电压。

它坚固耐用，精度高，安全可靠，可以满足各种电力应用需求。

电压互感器也是电力控制、监控系统中工作条件不太苛刻情况下，不容易发生振荡和干扰，特别是电力系统环境干净，使用不易发生改变的性能优越的产品。

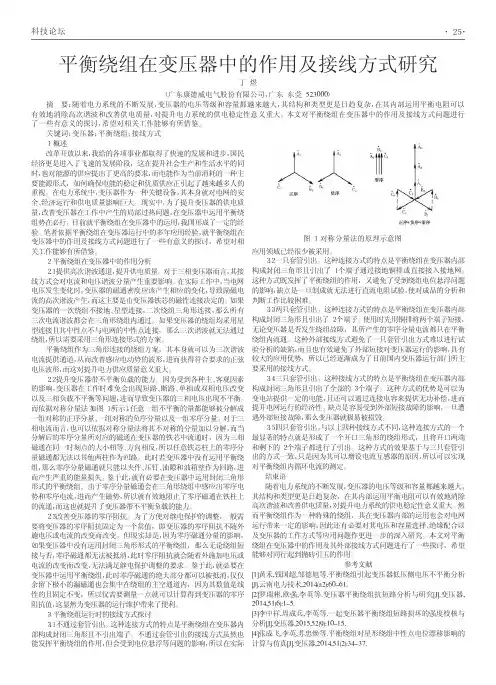

科技论坛１概述改革开放以来，我给的各项事业都取得了快速的发展和进步，国民经济更是进入了飞速的发展阶段，这在提升社会生产和生活水平的同时，也对能源的供应提出了更高的要求，而电能作为当前消耗的一种主要能源形式，如何确保电能的稳定和优质供应正引起了越来越多人的重视。

在电力系统中，变压器作为一种关键设备，其本身就对电网的安全、经济运行和供电质量影响巨大。

现实中，为了提升变压器的供电质量，改善变压器在工作中产生的局部过热问题，在变压器中运用平衡绕组势在必行。

目前就平衡绕组在变压器中的运用，我国形成了一定的经验。

笔者依据平衡绕组在变压器运行中的多年应用经验，就平衡绕组在变压器中的作用及接线方式问题进行了一些有意义的探讨，希望对相关工作能够有所借鉴。

２平衡绕组在变压器中的作用分析２．１提供高次谐波通道，提升供电质量。

对于三相变压器而言，其接线方式会对电流和电压谐波分量产生重要影响。

在实际工作中，当电网电压发生变化时，变压器的磁通密度应该产生相应的变化，导致励磁电流的高次谐波产生，而这主要是由变压器铁芯的磁性连接决定的。

如果变压器的一次绕组不接地、星型连接，二次绕组三角形连接，那么所有三次电流谐波都会在三角形绕组内通过。

如果变压器的绕组均采用星型连接且其中性点不与电网的中性点连接，那么三次谐波就无法通过绕组，所以需要采用三角形连接形式的方案。

平衡绕组作为三角形连接的绕组方案，其本身就可以为三次谐波电流提供通道，从而改善感应电动势的波形，进而获得符合要求的正弦电压波形，而这对提升电力供应质量意义重大。

２．２提升变压器带不平衡负载的能力。

因为受到各种主、客观因素的影响，变压器在工作时难免会出现短路、断路、单相或双相电压改变以及三相负载不平衡等问题，进而导致变压器的三相电压出现不平衡。

而依据对称分量法（如图１所示），任意一组不平衡的量都能够被分解成一组对称的正序分量、一组对称的负序分量以及一组零序分量。

对于三相电流而言，也可以依据对称分量法将其不对称的分量加以分解，而当分解后的零序分量所对应的磁通在变压器的铁芯中流通时，因为三相磁通在同一时刻点的大小相等、方向相反，所以任意铁芯柱上的零序分量磁通都无法以其他两柱作为回路。

电压互感器的类型及其作用 - 互感器电压互感器是非经常见的电气设备，其作用是将高电压按比例关系变换成100V或更低等级的标准二次电压，供爱护、计量、仪表装置使用。

电压互感器种类繁多，不同的应用场合应用不同的电压互感器，按不同分类规章电压互感器分类也不同。

本文从不同角度介绍电压互感器的类型及其作用。

一、电压互感器安装地点分类按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

二、电压互感器按相数分类按相数可分为单相和三相式。

单相电压互感器，一般在35KV及以上电压等级接受。

三相电压互感器，一般在35KV及以下电压等级接受。

三、电压互感器按绕组分类按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组帮助二次侧，供接地爱护用。

四、电压互感器按绝缘方式分类按绝缘方式可分为干式、浇注式、油浸式和充气式。

干式电压互感器。

由一般绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。

浇注绝缘电压互感器。

由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。

油浸式电压互感器。

由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。

气体绝缘电压互感器。

由气体作主绝缘，多用在超高压、特高压。

五、电压互感器按工作原理分类按工作原理划分，还可分为电磁式电压互感器、电容式电压互感器和电子式电压互感器。

电磁式电压互感器。

依据电磁感应原理变换电压，原理与基本结构和变压器完全相像，我国多在220KV及以下电压等级接受。

电容式电压互感器。

由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。

电子式电压互感器。

通过光电变换原理以实现电压变换，近年来才开头使用。

六、电压互感器按用途分类电压互感器按用途可以分为测量用和爱护用两类。

电磁式电压互感器结构电磁式电压互感器是一种常见的电力测量装置，用于测量高压电网中的电压大小。

它主要由铁心、一次绕组、二次绕组和外壳等组成。

下面将详细介绍电磁式电压互感器的结构和工作原理。

电磁式电压互感器的结构主要包括铁心、一次绕组、二次绕组和外壳四个部分。

铁心是电压互感器的核心部件，它通常由硅钢片叠压而成，可以有效地减小磁损耗。

一次绕组是将高压电源与电压互感器连接的部分，它通常由绝缘材料包裹，以防止电击事故的发生。

二次绕组是将电压互感器与测量仪表连接的部分，它通常由绝缘材料包裹，以防止电击事故的发生。

外壳是保护电压互感器内部部件的部分，通常由绝缘材料制成。

电磁式电压互感器的工作原理是基于法拉第电磁感应定律。

当高压电源通过一次绕组时，会在铁心中产生交变磁场。

交变磁场会诱导出二次绕组中的感应电动势，从而将高压电源的电压降低到可测量范围内。

二次绕组中的感应电动势与一次绕组中的电压成正比，因此可以通过测量二次绕组中的电压来确定一次绕组中的电压大小。

电磁式电压互感器的使用具有以下几个特点。

首先，它可以实现高精度的电压测量。

由于电磁式电压互感器采用了精密的绝缘材料和优质的铁心材料，因此可以有效地减小测量误差，提高测量精度。

其次，它具有较好的线性特性。

电磁式电压互感器的二次电压与一次电压之间存在线性关系，可以满足不同测量范围的需求。

再次，它具有较好的抗干扰能力。

电磁式电压互感器的铁心结构可以有效地屏蔽外部电磁干扰，提高测量稳定性。

最后，它具有较大的额定电流和额定电压。

电磁式电压互感器可以适应不同电网的需求，实现可靠的电压测量。

总结起来，电磁式电压互感器是一种常见的电力测量装置，通过铁心、一次绕组、二次绕组和外壳等部件的协同工作，实现了精确、稳定的电压测量。

它具有高精度、较好的线性特性、抗干扰能力强和较大的额定电流和额定电压等特点。

在电力系统中的应用广泛，对于确保电网的安全运行和电能计量具有重要意义。

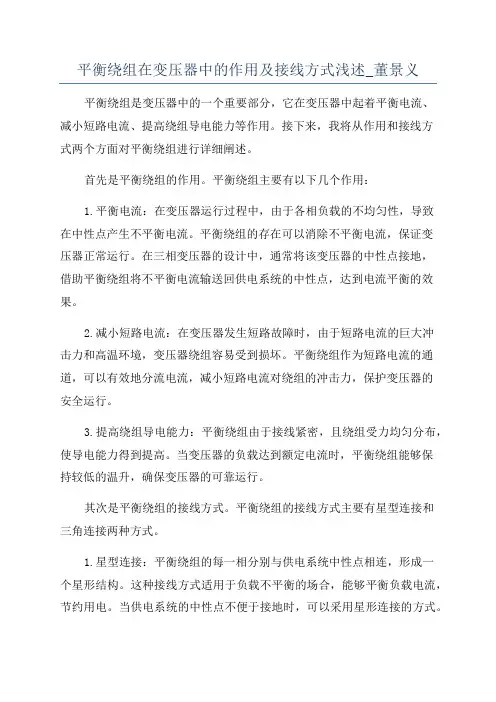

平衡绕组在变压器中的作用及接线方式浅述_董景义平衡绕组是变压器中的一个重要部分，它在变压器中起着平衡电流、减小短路电流、提高绕组导电能力等作用。

接下来，我将从作用和接线方式两个方面对平衡绕组进行详细阐述。

首先是平衡绕组的作用。

平衡绕组主要有以下几个作用：1.平衡电流：在变压器运行过程中，由于各相负载的不均匀性，导致在中性点产生不平衡电流。

平衡绕组的存在可以消除不平衡电流，保证变压器正常运行。

在三相变压器的设计中，通常将该变压器的中性点接地，借助平衡绕组将不平衡电流输送回供电系统的中性点，达到电流平衡的效果。

2.减小短路电流：在变压器发生短路故障时，由于短路电流的巨大冲击力和高温环境，变压器绕组容易受到损坏。

平衡绕组作为短路电流的通道，可以有效地分流电流，减小短路电流对绕组的冲击力，保护变压器的安全运行。

3.提高绕组导电能力：平衡绕组由于接线紧密，且绕组受力均匀分布，使导电能力得到提高。

当变压器的负载达到额定电流时，平衡绕组能够保持较低的温升，确保变压器的可靠运行。

其次是平衡绕组的接线方式。

平衡绕组的接线方式主要有星型连接和三角连接两种方式。

1.星型连接：平衡绕组的每一相分别与供电系统中性点相连，形成一个星形结构。

这种接线方式适用于负载不平衡的场合，能够平衡负载电流，节约用电。

当供电系统的中性点不便于接地时，可以采用星形连接的方式。

2.三角连接：平衡绕组的每一相都以三角形式连接，不与供电系统中性点相连。

这种接线方式适用于负载稳定、均衡的场合。

三角连接的方式可以减小电流损耗，提高变压器的效率。

当供电系统的中性点可以接地时，通常采用三角连接的方式。

综上所述，平衡绕组在变压器中起着平衡电流、减小短路电流、提高绕组导电能力等重要作用。

通过星形连接和三角连接两种接线方式，可以选择适合不同场合的接线方式。

平衡绕组的应用在变压器的设计和运行中起着至关重要的作用，能够保证变压器的正常运行和电力系统的稳定供电，具有广泛的应用前景。

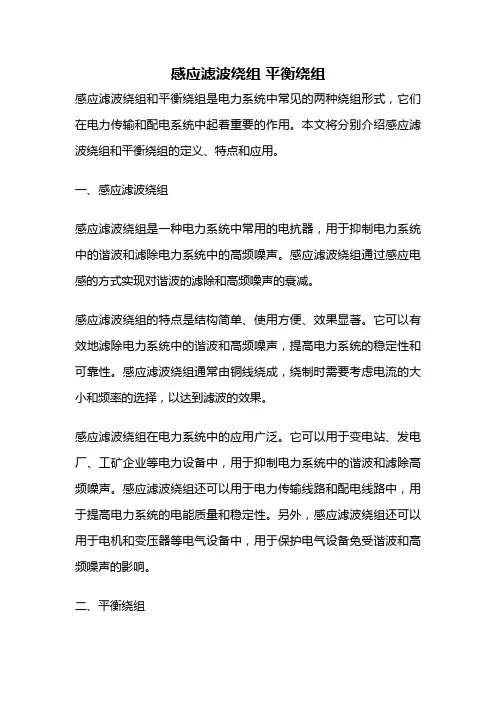

感应滤波绕组平衡绕组感应滤波绕组和平衡绕组是电力系统中常见的两种绕组形式，它们在电力传输和配电系统中起着重要的作用。

本文将分别介绍感应滤波绕组和平衡绕组的定义、特点和应用。

一、感应滤波绕组感应滤波绕组是一种电力系统中常用的电抗器，用于抑制电力系统中的谐波和滤除电力系统中的高频噪声。

感应滤波绕组通过感应电感的方式实现对谐波的滤除和高频噪声的衰减。

感应滤波绕组的特点是结构简单、使用方便、效果显著。

它可以有效地滤除电力系统中的谐波和高频噪声，提高电力系统的稳定性和可靠性。

感应滤波绕组通常由铜线绕成，绕制时需要考虑电流的大小和频率的选择，以达到滤波的效果。

感应滤波绕组在电力系统中的应用广泛。

它可以用于变电站、发电厂、工矿企业等电力设备中，用于抑制电力系统中的谐波和滤除高频噪声。

感应滤波绕组还可以用于电力传输线路和配电线路中，用于提高电力系统的电能质量和稳定性。

另外，感应滤波绕组还可以用于电机和变压器等电气设备中，用于保护电气设备免受谐波和高频噪声的影响。

二、平衡绕组平衡绕组是一种电力系统中常见的绕组形式，用于平衡电力系统中的三相电流和电压。

平衡绕组通过合理布置电流和电压的分布，实现对电力系统中的不平衡问题的解决。

平衡绕组的特点是结构复杂、使用较为困难，但具有非常重要的作用。

它可以平衡电力系统中的三相电流和电压，减小电力系统的不平衡度，提高电力系统的稳定性和可靠性。

平衡绕组通常由多个绕组组成，绕制时需要考虑绕组的位置和电流的分配，以达到平衡的效果。

平衡绕组在电力系统中的应用也非常广泛。

它可以用于变电站、发电厂、工矿企业等电力设备中，用于平衡电力系统中的三相电流和电压。

平衡绕组还可以用于电力传输线路和配电线路中，用于减小电力系统的不平衡度，提高电力系统的稳定性和可靠性。

另外，平衡绕组还可以用于电机和变压器等电气设备中，用于保护电气设备免受不平衡问题的影响。

感应滤波绕组和平衡绕组在电力系统中起着重要的作用。

感应滤波绕组可以用于抑制电力系统中的谐波和滤除高频噪声，提高电力系统的稳定性和可靠性；平衡绕组可以用于平衡电力系统中的三相电流和电压，减小电力系统的不平衡度，提高电力系统的稳定性和可靠性。

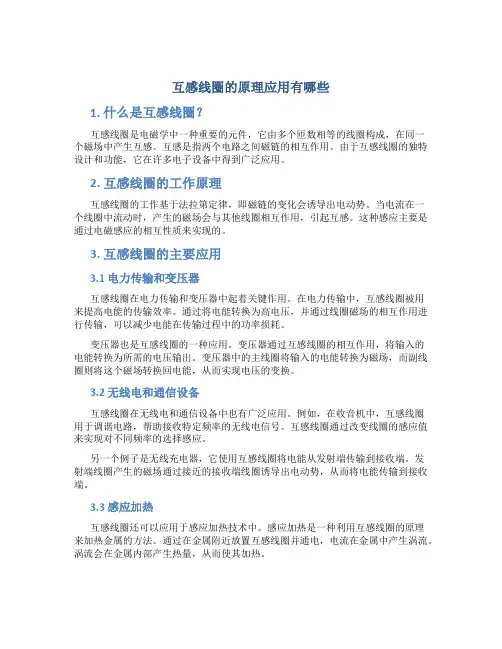

互感线圈的原理应用有哪些1. 什么是互感线圈？互感线圈是电磁学中一种重要的元件，它由多个匝数相等的线圈构成，在同一个磁场中产生互感。

互感是指两个电路之间磁链的相互作用。

由于互感线圈的独特设计和功能，它在许多电子设备中得到广泛应用。

2. 互感线圈的工作原理互感线圈的工作基于法拉第定律，即磁链的变化会诱导出电动势。

当电流在一个线圈中流动时，产生的磁场会与其他线圈相互作用，引起互感。

这种感应主要是通过电磁感应的相互性质来实现的。

3. 互感线圈的主要应用3.1 电力传输和变压器互感线圈在电力传输和变压器中起着关键作用。

在电力传输中，互感线圈被用来提高电能的传输效率。

通过将电能转换为高电压，并通过线圈磁场的相互作用进行传输，可以减少电能在传输过程中的功率损耗。

变压器也是互感线圈的一种应用。

变压器通过互感线圈的相互作用，将输入的电能转换为所需的电压输出。

变压器中的主线圈将输入的电能转换为磁场，而副线圈则将这个磁场转换回电能，从而实现电压的变换。

3.2 无线电和通信设备互感线圈在无线电和通信设备中也有广泛应用。

例如，在收音机中，互感线圈用于调谐电路，帮助接收特定频率的无线电信号。

互感线圈通过改变线圈的感应值来实现对不同频率的选择感应。

另一个例子是无线充电器，它使用互感线圈将电能从发射端传输到接收端。

发射端线圈产生的磁场通过接近的接收端线圈诱导出电动势，从而将电能传输到接收端。

3.3 感应加热互感线圈还可以应用于感应加热技术中。

感应加热是一种利用互感线圈的原理来加热金属的方法。

通过在金属附近放置互感线圈并通电，电流在金属中产生涡流。

涡流会在金属内部产生热量，从而使其加热。

这种技术在工业领域中被广泛用于熔化金属、加热焊接表面、热处理等。

感应加热具有快速、高效、均匀加热等优点。

3.4 电子过滤器互感线圈还可以用作电子过滤器的元件之一。

电子过滤器是一种电路元件，用于选择性地过滤特定频率的电信号。

通过调整互感线圈的感应值和与之配合的电容，电子过滤器可以过滤掉特定频率的信号，从而达到对电信号的调节目的。

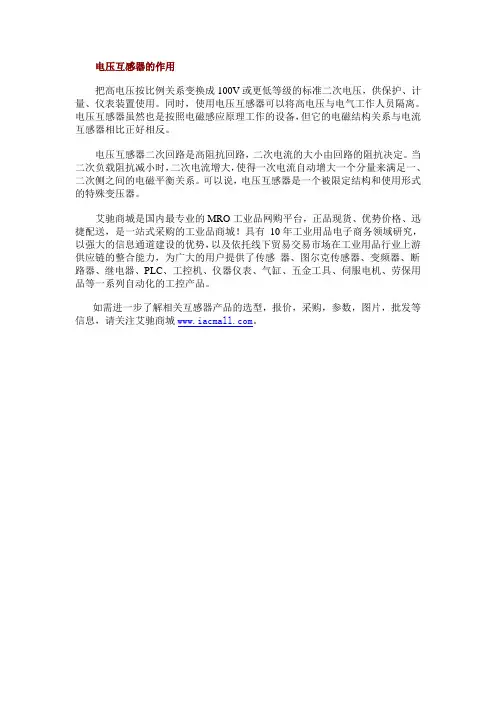

电压互感器的作用
把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

电压互感器的作用是把高电压按比例关系变换成１００Ｖ或更低等级的标准二次电压，供保护、计量、仪表装置取用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

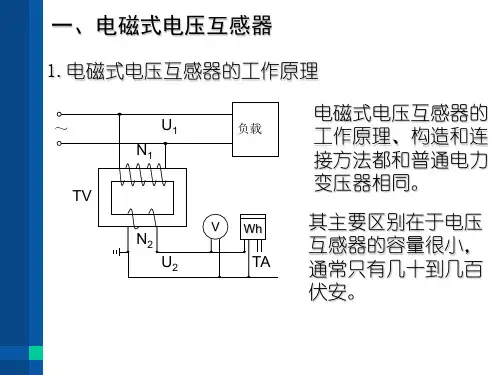

电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压，可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。

一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

线圈出现零序电压则相应的铁心中就会出现零序磁通。

为此，这种三相电压互感器采用旁轭式铁心或采用三台单相电压互感器。

对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性。

放电线圈的原理[来源：原创] [作者：admin] [日期：2009-05-23]放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，大容量电容肯定要用放电线圈。

中考物理复习：电压互感器
2019年中考物理复习：电压互感器
电压互感器
电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器的作用
电压互感器的作用是：把高电压按比例关系变换成100V 或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

简单的说就是“检测元件”。

电压互感器接线图
电压互感器的接线方式很多，常见的有以下几种
（1）用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。

变压器平衡绕组的作用表示变压器平衡绕组是变压器中一种设计，在变压器的低压侧或高压侧装有平衡绕组。

平衡绕组是指在变压器的多个绕组中，通过设计和布局使得磁通分布均匀，电流分布均匀，从而达到增加变压器运行稳定性、提高变压器的传输效率和降低损耗的目的。

下面将详细介绍变压器平衡绕组的作用和意义。

首先，平衡绕组在变压器中的作用是使磁通分布均匀。

在变压器的工作过程中，磁通分布的均匀性对于保证变压器的稳定运行非常重要。

如果磁通分布不均匀，在绕组上会产生局部热点，使绕组温升不均匀，甚至引起绝缘老化、变压器局部损坏，影响变压器的使用寿命。

通过设计和布局平衡绕组，可以减小或消除磁通分布的不均匀性，提高变压器的稳定性和可靠性。

其次，平衡绕组在变压器中的作用是使电流分布均匀。

电流是变压器中的另一个重要因素，不均匀的电流分布会使得变压器出现局部过载和损耗集中的情况，增加能量损耗并降低变压器的效率。

通过采用平衡绕组，可以使得电流在绕组中分布均匀，减少分支导线的不均衡负载，提高变压器的使用效率，减少损耗，节约能源。

第三，平衡绕组还可以减小变压器的短路电压。

在电力系统中，变压器的短路电压是一个重要指标，表示变压器在短路故障时的电压降低程度。

短路电压的大小与变压器的绕组参数和布局有关。

通过改变平衡绕组的绕组参数和布局，可以降低变压器的短路电压，减小电压降低，提高电力系统的稳定性和可靠性。

最后，平衡绕组还可以提高变压器的抗瞬态过电压能力。

变压器在电力系统中经常会受到瞬态过电压的冲击，这些过电压可以由电网故障、雷击、开关操作等原因引起。

瞬态过电压会给变压器绝缘系统带来较大的压力，甚至引起绝缘击穿，造成变压器的故障。

通过设计和布局平衡绕组，可以增加变压器的绕组与地线之间的电容，提高绕组的电压分布均匀性，降低局部电压的峰值，提高变压器的抗瞬态过电压能力。

总之，变压器平衡绕组在变压器中的作用是多方面的。

通过均匀的磁通分布和电流分布，可以提高变压器的稳定性、可靠性和效率，降低能量损耗，延长变压器的使用寿命；通过降低短路电压和提高抗瞬态过电压能力，可以提高电力系统的稳定性和可靠性。

变压器平衡绕组的作用首先，变压器平衡绕组可以实现电压平衡。

在实际应用中，经常会遇到负载不平衡的情况，即负载在各个相上的分布不均匀，导致变压器的工作负荷不平衡，严重影响电压的稳定性。

而通过采用平衡绕组，可以使各相的电流相等，从而实现负载均衡。

这样可以提高变压器的输出电压精度，减少电压波动，保持电网的稳定性。

其次，变压器平衡绕组可以降低电流的谐波含量。

在电力系统中，电流的谐波含量会导致一系列的问题，如电能的损耗、设备的热升高、设备寿命的缩短等。

而平衡绕组可以有效抑制谐波电流的产生，降低电网的谐波污染，提高电网质量。

此外，平衡绕组还可以降低变压器的短路电流。

电力系统中，短路电流是一种很重要的参数，它直接影响设备的过电压和过电流能力。

通过平衡绕组的设计，可以降低变压器的短路电流，提高设备的抗短路能力，从而增强系统的稳定性和可靠性。

变压器平衡绕组还可以提高变压器的能效。

在传统变压器中，由于各相的电压降不同，使得变压器在运行过程中会产生电流的漏耗。

而平衡绕组可以使各相电压降相等，从而减少电流的漏耗，增加变压器的能效，提高能源利用率。

另外，平衡绕组还可以减少变压器的损耗。

由于各相的磁路和电路参数不同，使得变压器在负载不均衡时会产生磁通和电流的泄漏。

而平衡绕组可以消除负载不均衡导致的电流和磁通的泄漏，减少变压器的损耗，提高整体效率。

总结起来，变压器平衡绕组的作用主要体现在以下几个方面：1.实现电压平衡，提高电网稳定性。

2.降低电流的谐波含量，减少电网谐波污染。

3.降低变压器的短路电流，提高设备的抗短路能力。

4.提高变压器的能效，减少能源损耗。

5.减少变压器的损耗，提高整体效率。

高压备用变平衡绕组的作用是什么？我厂高压备用变的连接组为：YN,yn0,yn0+d。

有一个与外部及变压器内部无电气联系的三角接线绕组（该绕组在变压器内部接成开口三角形式，一相绕组的尾端及另一相绕组的首端引出变压器箱体，在箱体外部经铝板短接形成三角形接线），铭牌上称此绕组为平衡绕组。

你们得备用变低压侧应该是中阻接地吧，应该不会是直接接地的，如果是这样的话，那么那个平衡绕组就是用来给低压绕组三次谐波构成回路的，电机学里面有详细介绍为何变压器要有三次谐波假设你们的高压备用变电压为220kV/6kV-6kV/10kV。

由于220kV电压等级太高，采用D接实现变压器高压侧绕组对地绝缘较Y接困难，又由于220kV系统为中性点直接接地系统，采用Y接法，在同样的相电压下绕组匝数和绝缘用量少，且可做成分级绝缘。

备用变属有载调压的降压变压器，采用分级绝缘结构可使绕组采用末端调压的分接开关绝缘尺寸大大减小。

而厂用6kV系统设计采用的是中性点经电阻接地的运行方式，其绕组必须Y接才能将中性点引出。

因此启动变实际上是一台YN，yn0变压器。

在三相三柱式铁芯的变压器中三次谐波磁通在铁芯无通路，被迫通过空气、油箱、螺栓等闭合，使这些部件发热降低了变压器的效率。

因此在容量小于1800kV A 的变压器才允许采用Y/Y接。

当变压器作Y/Y接而无中性线时，绕组中不可能有三次谐波电流，此时的励磁电流为正弦波而磁通则为平顶波。

其结果是感应的三次谐波电势数值可达基波电势的45~60%，使相电势的最大值升高很多，波形呈尖顶波。

威胁着绕组的绝缘安全。

由此看出采用这样的接线是欠合理的。

当附加一个d接的绕组后，情况发生了根本的变化。

d接绕组能够使铁芯磁通和电势接近正弦波，且三次谐波电流可借助三个闭合绕组流通，减少变压器的局部过热。

由于这个d接绕组仅作补偿三次谐波用，其容量可以只有25~30%电磁容量即可。

首先谢谢猛虎兄。

你说的第一段的内容我已完全理解。
