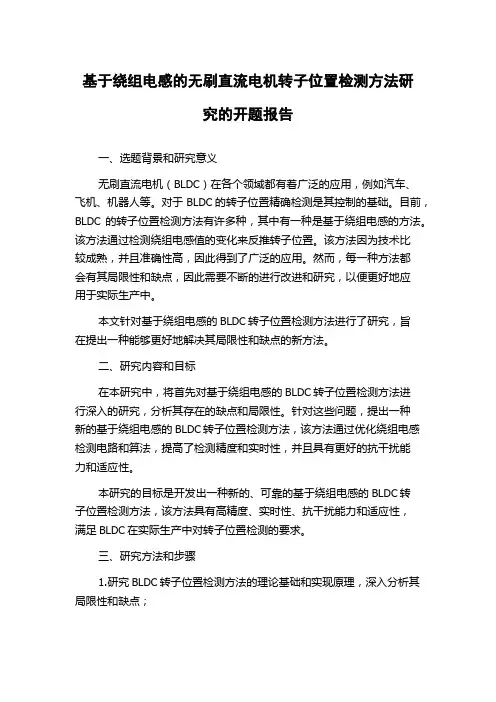

基于绕组电感的无刷直流电机转子位置检测方法研究的开题报告一、选题背景和研究意义无刷直流电机（BLDC）在各个领域都有着广泛的应用，例如汽车、飞机、机器人等。
对于BLDC的转子位置精确检测是其控制的基础。
目前，BLDC的转子位置检测方法有许多种，其中有一种是基于绕组电感的方法。
该方法通过检测绕组电感值的变化来反推转子位置。
该方法因为技术比较成熟，并且准确性高，因此得到了广泛的应用。
然而，每一种方法都会有其局限性和缺点，因此需要不断的进行改进和研究，以便更好地应用于实际生产中。
本文针对基于绕组电感的BLDC转子位置检测方法进行了研究，旨在提出一种能够更好地解决其局限性和缺点的新方法。
二、研究内容和目标在本研究中，将首先对基于绕组电感的BLDC转子位置检测方法进行深入的研究，分析其存在的缺点和局限性。
针对这些问题，提出一种新的基于绕组电感的BLDC转子位置检测方法，该方法通过优化绕组电感检测电路和算法，提高了检测精度和实时性，并且具有更好的抗干扰能力和适应性。
本研究的目标是开发出一种新的、可靠的基于绕组电感的BLDC转子位置检测方法，该方法具有高精度、实时性、抗干扰能力和适应性，满足BLDC在实际生产中对转子位置检测的要求。
三、研究方法和步骤1.研究BLDC转子位置检测方法的理论基础和实现原理，深入分析其局限性和缺点；2.根据BLDC的实际应用需求，提出一种新的基于绕组电感的BLDC 转子位置检测方法，并设计相应的检测电路；3.通过实验验证新方法的检测精度、实时性、抗干扰能力和适应性；4.根据实验结果，进一步改进和优化新方法，提高其性能和应用范围。
四、预期成果和意义通过本研究，预期能够开发出一种新的、可靠的基于绕组电感的BLDC转子位置检测方法，该方法具有高精度、实时性、抗干扰能力和适应性，在BLDC的实际应用中能够更好地满足对转子位置检测的要求。
此外，本研究还有利于提高BLDC在各个领域的应用效果，促进相关产业的发展。

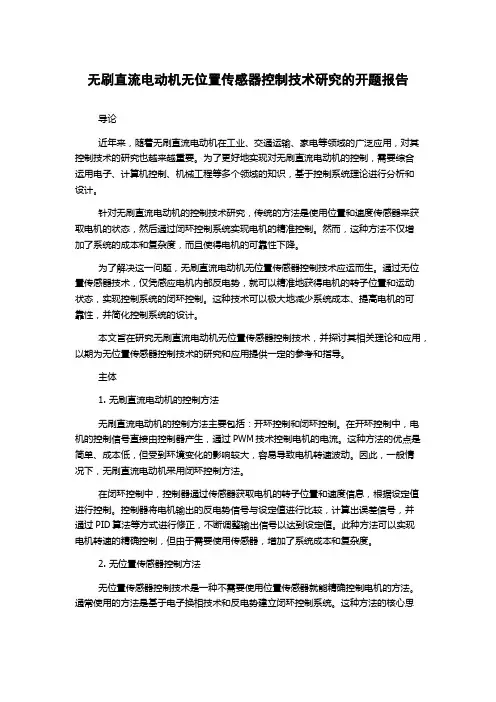

无刷直流电动机无位置传感器控制技术研究的开题报告导论近年来，随着无刷直流电动机在工业、交通运输、家电等领域的广泛应用，对其控制技术的研究也越来越重要。
为了更好地实现对无刷直流电动机的控制，需要综合运用电子、计算机控制、机械工程等多个领域的知识，基于控制系统理论进行分析和设计。
针对无刷直流电动机的控制技术研究，传统的方法是使用位置和速度传感器来获取电机的状态，然后通过闭环控制系统实现电机的精准控制。
然而，这种方法不仅增加了系统的成本和复杂度，而且使得电机的可靠性下降。
为了解决这一问题，无刷直流电动机无位置传感器控制技术应运而生。
通过无位置传感器技术，仅凭感应电机内部反电势，就可以精准地获得电机的转子位置和运动状态，实现控制系统的闭环控制。
这种技术可以极大地减少系统成本、提高电机的可靠性，并简化控制系统的设计。
本文旨在研究无刷直流电动机无位置传感器控制技术，并探讨其相关理论和应用，以期为无位置传感器控制技术的研究和应用提供一定的参考和指导。
主体1. 无刷直流电动机的控制方法无刷直流电动机的控制方法主要包括：开环控制和闭环控制。
在开环控制中，电机的控制信号直接由控制器产生，通过PWM技术控制电机的电流。
这种方法的优点是简单、成本低，但受到环境变化的影响较大，容易导致电机转速波动。
因此，一般情况下，无刷直流电动机采用闭环控制方法。
在闭环控制中，控制器通过传感器获取电机的转子位置和速度信息，根据设定值进行控制。
控制器将电机输出的反电势信号与设定值进行比较，计算出误差信号，并通过PID算法等方式进行修正，不断调整输出信号以达到设定值。
此种方法可以实现电机转速的精确控制，但由于需要使用传感器，增加了系统成本和复杂度。
2. 无位置传感器控制方法无位置传感器控制技术是一种不需要使用位置传感器就能精确控制电机的方法。
通常使用的方法是基于电子换相技术和反电势建立闭环控制系统。
这种方法的核心思想是利用电机自身的反电势作为位置检测信号，通过控制器将电机的反电势精准地转化成位置和速度信号，并与设定值进行比较后进行控制。

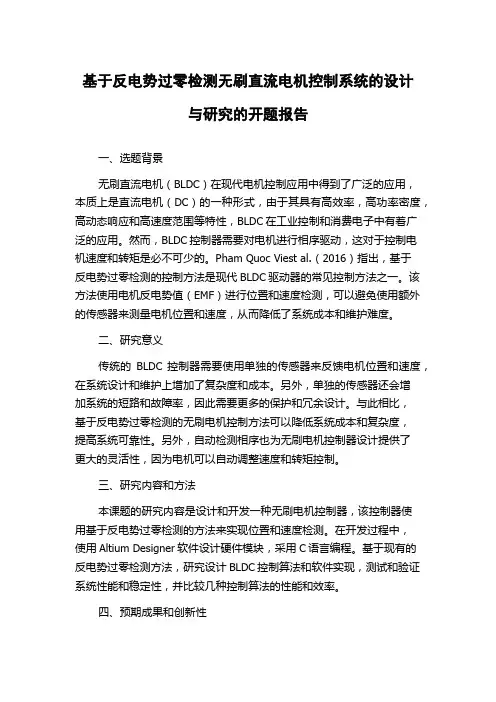

基于反电势过零检测无刷直流电机控制系统的设计与研究的开题报告一、选题背景无刷直流电机（BLDC）在现代电机控制应用中得到了广泛的应用，本质上是直流电机（DC）的一种形式，由于其具有高效率，高功率密度，高动态响应和高速度范围等特性，BLDC在工业控制和消费电子中有着广泛的应用。
然而，BLDC控制器需要对电机进行相序驱动，这对于控制电机速度和转矩是必不可少的。
Pham Quoc Viest al.（2016）指出，基于反电势过零检测的控制方法是现代BLDC驱动器的常见控制方法之一。
该方法使用电机反电势值（EMF）进行位置和速度检测，可以避免使用额外的传感器来测量电机位置和速度，从而降低了系统成本和维护难度。
二、研究意义传统的BLDC控制器需要使用单独的传感器来反馈电机位置和速度，在系统设计和维护上增加了复杂度和成本。
另外，单独的传感器还会增加系统的短路和故障率，因此需要更多的保护和冗余设计。
与此相比，基于反电势过零检测的无刷电机控制方法可以降低系统成本和复杂度，提高系统可靠性。
另外，自动检测相序也为无刷电机控制器设计提供了更大的灵活性，因为电机可以自动调整速度和转矩控制。
三、研究内容和方法本课题的研究内容是设计和开发一种无刷电机控制器，该控制器使用基于反电势过零检测的方法来实现位置和速度检测。
在开发过程中，使用Altium Designer软件设计硬件模块，采用C语言编程。
基于现有的反电势过零检测方法，研究设计BLDC控制算法和软件实现，测试和验证系统性能和稳定性，并比较几种控制算法的性能和效率。
四、预期成果和创新性本项目的预期成果是开发一种性能稳定、成本低、可靠性高的BLDC 无传感器控制器，该控制器可自动检测电机相序和实现基于反电势过零检测的位置和速度控制算法。
在最终产品中，将体现出该系统在零负载运行模式下的可靠性，高效性，抗干扰性和噪声降低能力等。
从而为无刷电机控制技术的发展做出贡献。
五、进度安排计划在2022年5月完成硬件设计，2022年7月完成控制算法设计，2022年10月完成主要功能的实现和测试，2023年1月完成首次完整测试，2023年4月完成论文撰写和答辩。

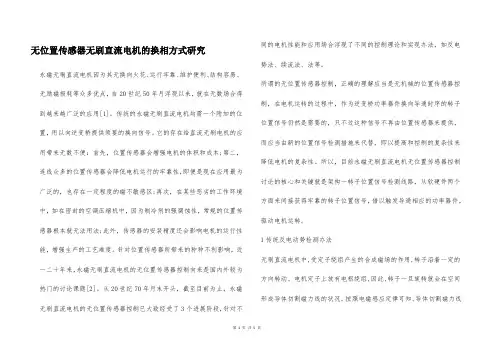

无位置传感器无刷直流电机的换相方式研究永磁无刷直流电机因为其无换向火花、运行牢靠、维护便利、结构容易、无励磁损耗等众多优点，自20世纪50年月浮现以来，就在无数场合得到越来越广泛的应用[1]。
传统的永磁无刷直流电机均需一个附加的位置，用以向逆变桥提供须要的换向信号。
它的存在给直流无刷电机的应用带来无数不便：首先，位置传感器会增强电机的体积和成本;第二，连线众多的位置传感器会降低电机运行的牢靠性，即便是现在应用最为广泛的，也存在一定程度的磁不敏感区;再次，在某些恶劣的工作环境中，如在密封的空调压缩机中，因为制冷剂的强腐蚀性，常规的位置传感器根本就无法用法;此外，传感器的安装精度还会影响电机的运行性能，增强生产的工艺难度。
针对位置传感器所带来的种种不利影响，近一二十年来，永磁无刷直流电机的无位置传感器控制向来是国内外较为热门的讨论课题[2]。
从20世纪70年月末开头，截至目前为止，永磁无刷直流电机的无位置传感器控制已大致经受了3个进展阶段，针对不同的电机性能和应用场合浮现了不同的控制理论和实现办法，如反电势法、续流法、法等。
所谓的无位置传感器控制，正确的理解应当是无机械的位置传感器控制，在电机运转的过程中，作为逆变桥功率器件换向导通时序的转子位置信号仍然是需要的，只不过这种信号不再由位置传感器来提供，而应当由新的位置信号检测措施来代替，即以提高和控制的复杂性来降低电机的复杂性。
所以，目前永磁无刷直流电机无位置传感器控制讨论的核心和关键就是架构一转子位置信号检测线路，从软硬件两个方面来间接获得牢靠的转子位置信号，借以触发导通相应的功率器件，驱动电机运转。
1传统反电动势检测办法无刷直流电机中,受定子绕组产生的合成磁场的作用,转子沿着一定的方向转动。
电机定子上放有电枢绕组,因此,转子一旦旋转就会在空间形成导体切割磁力线的状况。
按照电磁感应定律可知,导体切割磁力线第1页共5页。
. - -本科毕业论文〔设计〕开题报告论文题目无位置传感器BLDC驱动系统的变负载他控特性研究班级姓名院〔系〕导师开题时间.1．课题研究的目的和意义永磁式同步电动机构造简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。
和其他类型交流电动机相比，它由于没有励磁电流，因而效率高，功率因数高，力矩惯量比较大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有本钱高、起动困难等缺点。
和普通同步电动机相比，它省去了励磁装置，简化了构造，提高了效率。
永磁同步电机矢量控制系统能够实现高精度、高动态性能、大围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国外学者的广泛关注。
近些年，人们对它的研究也越来越感兴趣，在医疗器械、化工、轻纺、数控机床、工业机器人、计算机外设、仪器仪表、微型汽车和电动自行车等领域中都获得应用。
永磁电机有节能效果，体积小、重量轻、可实现直接驱动且维修费用低廉，在许多领域里有明显的竞争优势。
近年来，永磁电机在国外开展迅速，已在采暖通风〔HEVAC〕、汽车、机车车辆、舰船电传动、风力发电、伺服驱动、航空航天、石油机械、工程机械、国防等领域得到应用，功率从几千瓦到数兆瓦，在其中一些领域已形成规模生产〔如：HEVAC,伺服驱动等〕。
尽管永磁同步电动机的控制技术得到了很大的开展，各种控制技术的应用也在逐步成熟，比方SVPWM、DTC、SVM、DTC自适应方法等都在实际中得到应用。
然而，在实际应用中，各种控制策略都存在着一定的缺乏，如低速特性不够理想，过分依赖于电机的参数等等。
因此，对控制策略中存在的问题进展研究就有着十分重大的意义。
2．国外研究现状永磁同步电动机是一种典型的机电一体化产品，主要由电机本体，位置检测技术，功率逆变器和相关功率开关组成，它的开展与永磁材料、电力电子技术、计算机控制技术和检测技术的开展密切相关。
这些相关技术是极具开展潜力的新兴技术，必将在21世纪蓬勃开展，为永磁同步电动机的开展提供不竭的动力。
无位置传感器无刷直流电机控制系统的设计与研究的开题报告一、选题背景及意义随着无刷直流电机在工业、机械、家庭和办公设备等领域的普及和应用，对电机控制系统的稳定性、效率和精度提出了更高的要求。
无位置传感器的无刷直流电机控制系统以其简单、可靠、高效的优点，得到了广泛的应用。
无位置传感器的无刷直流电机控制系统通过对电机的电流、转速等参数进行测量和控制，从而实现对电机的精确控制。
该系统不需要进行位置传感器的安装和调校，降低了装配和维护成本，提高了系统的可靠性。
同时，该系统的控制策略精度高、响应速度快，能够满足不同的应用需求。
二、研究内容及方法本文将设计并研究一种基于无位置传感器的无刷直流电机控制系统，主要包括以下内容：1.无位置传感器无刷直流电机控制系统的原理介绍：介绍无位置传感器无刷直流电机控制系统的基本原理，包括电机如何进行控制、控制算法的选择等。
2.硬件设计：包括数据采集模块、数据处理模块、功率控制模块等。
数据采集模块使用传感器将电机电流、转速等参数进行采集；数据处理模块通过对采集到的数据进行处理，计算出电机控制所需的参数；功率控制模块则负责向电机提供适当的电源电压和电流。
3.软件设计：主要包括控制算法的设计和程序编写。
通过对电机转速和电流的控制，实现对电机的精确控制和调节。
本文将采用实验和仿真相结合的方式，对无位置传感器无刷直流电机控制系统进行测试和优化。
三、预期结果及意义预期结果是设计并实现一个稳定、高效、精确的无位置传感器无刷直流电机控制系统。
该系统将具有以下优点：1. 不需要安装和调校位置传感器，降低了系统成本。
2. 高效、精确的电机控制，能够满足不同的应用需求。
3. 提高了电机控制的可靠性和稳定性，降低了系统故障率。
该研究对于推动无位置传感器无刷直流电机控制系统的发展，提高电机控制系统的智能化水平具有一定的意义。

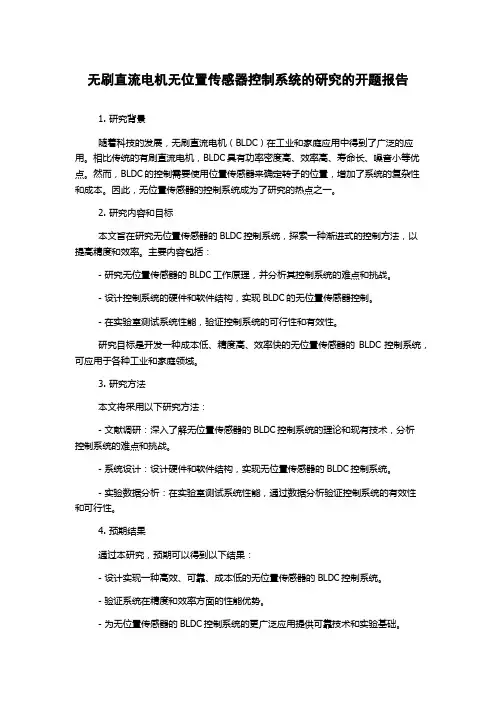

无刷直流电机无位置传感器控制系统的研究的开题报告
1. 研究背景
随着科技的发展，无刷直流电机（BLDC）在工业和家庭应用中得到了广泛的应用。
相比传统的有刷直流电机，BLDC具有功率密度高、效率高、寿命长、噪音小等优点。
然而，BLDC的控制需要使用位置传感器来确定转子的位置，增加了系统的复杂性和成本。
因此，无位置传感器的控制系统成为了研究的热点之一。
2. 研究内容和目标
本文旨在研究无位置传感器的BLDC控制系统，探索一种渐进式的控制方法，以提高精度和效率。
主要内容包括：
- 研究无位置传感器的BLDC工作原理，并分析其控制系统的难点和挑战。
- 设计控制系统的硬件和软件结构，实现BLDC的无位置传感器控制。
- 在实验室测试系统性能，验证控制系统的可行性和有效性。
研究目标是开发一种成本低、精度高、效率快的无位置传感器的BLDC控制系统，可应用于各种工业和家庭领域。
3. 研究方法
本文将采用以下研究方法：
- 文献调研：深入了解无位置传感器的BLDC控制系统的理论和现有技术，分析
控制系统的难点和挑战。
- 系统设计：设计硬件和软件结构，实现无位置传感器的BLDC控制系统。
- 实验数据分析：在实验室测试系统性能，通过数据分析验证控制系统的有效性
和可行性。
4. 预期结果
通过本研究，预期可以得到以下结果：
- 设计实现一种高效、可靠、成本低的无位置传感器的BLDC控制系统。
- 验证系统在精度和效率方面的性能优势。
- 为无位置传感器的BLDC控制系统的更广泛应用提供可靠技术和实验基础。

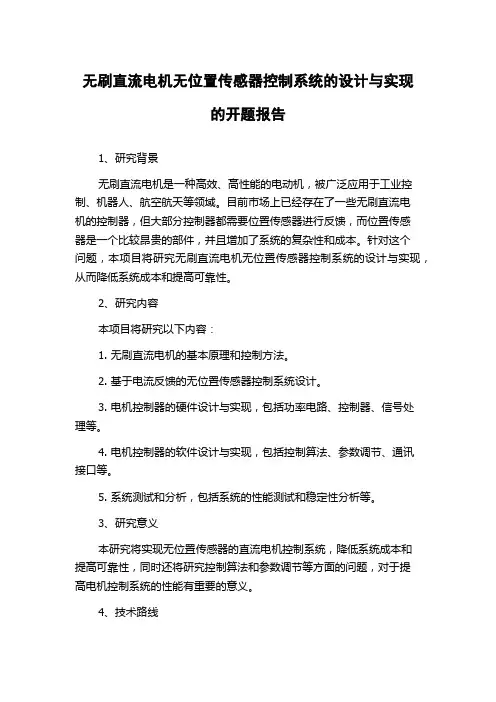

无刷直流电机无位置传感器控制系统的设计与实现的开题报告1、研究背景无刷直流电机是一种高效、高性能的电动机，被广泛应用于工业控制、机器人、航空航天等领域。
目前市场上已经存在了一些无刷直流电机的控制器，但大部分控制器都需要位置传感器进行反馈，而位置传感器是一个比较昂贵的部件，并且增加了系统的复杂性和成本。
针对这个问题，本项目将研究无刷直流电机无位置传感器控制系统的设计与实现，从而降低系统成本和提高可靠性。
2、研究内容本项目将研究以下内容：1. 无刷直流电机的基本原理和控制方法。
2. 基于电流反馈的无位置传感器控制系统设计。
3. 电机控制器的硬件设计与实现，包括功率电路、控制器、信号处理等。
4. 电机控制器的软件设计与实现，包括控制算法、参数调节、通讯接口等。
5. 系统测试和分析，包括系统的性能测试和稳定性分析等。
3、研究意义本研究将实现无位置传感器的直流电机控制系统，降低系统成本和提高可靠性，同时还将研究控制算法和参数调节等方面的问题，对于提高电机控制系统的性能有重要的意义。
4、技术路线本项目的技术路线如下：1. 系统构架设计：根据无位置传感器控制系统的基本原理和特点，设计系统的结构和硬件电路。
2. 控制算法设计：根据无位置传感器的特点，研究一种基于电流反馈的控制算法，并实现参数的自适应调整。
3. 系统实现：硬件电路设计和软件编写实现，包括功率电路、控制器、信号处理和通讯接口等。
4. 系统测试和优化：测试系统性能和稳定性，进行算法参数和系统结构的优化。
5、预期成果完成本项目后，将得到以下成果：1. 一种基于电流反馈的无位置传感器直流电机控制系统设计和实现。
2. 控制算法和参数调节的研究和优化。
3. 控制器的硬件和软件实现，包括功率电路、控制器、信号处理和通讯接口等。
4. 系统的性能测试和稳定性分析。
5. 可以应用于机器人、工业控制和航空航天等领域。
6、进度安排本项目的进度安排如下：1. 第一阶段：理论研究，包括无刷直流电机控制、无位置传感器控制和控制算法的研究和分析。

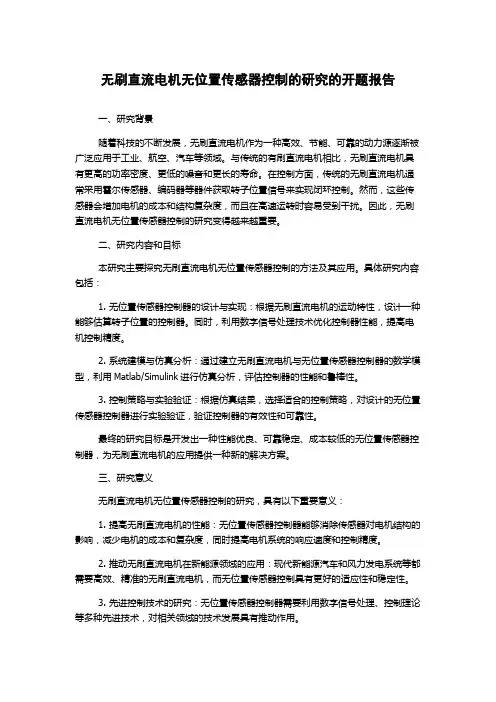

无刷直流电机无位置传感器控制的研究的开题报告一、研究背景随着科技的不断发展，无刷直流电机作为一种高效、节能、可靠的动力源逐渐被广泛应用于工业、航空、汽车等领域。
与传统的有刷直流电机相比，无刷直流电机具有更高的功率密度、更低的噪音和更长的寿命。
在控制方面，传统的无刷直流电机通常采用霍尔传感器、编码器等器件获取转子位置信号来实现闭环控制。
然而，这些传感器会增加电机的成本和结构复杂度，而且在高速运转时容易受到干扰。
因此，无刷直流电机无位置传感器控制的研究变得越来越重要。
二、研究内容和目标本研究主要探究无刷直流电机无位置传感器控制的方法及其应用。
具体研究内容包括：1. 无位置传感器控制器的设计与实现：根据无刷直流电机的运动特性，设计一种能够估算转子位置的控制器。
同时，利用数字信号处理技术优化控制器性能，提高电机控制精度。
2. 系统建模与仿真分析：通过建立无刷直流电机与无位置传感器控制器的数学模型，利用Matlab/Simulink进行仿真分析，评估控制器的性能和鲁棒性。
3. 控制策略与实验验证：根据仿真结果，选择适合的控制策略，对设计的无位置传感器控制器进行实验验证，验证控制器的有效性和可靠性。
最终的研究目标是开发出一种性能优良、可靠稳定、成本较低的无位置传感器控制器，为无刷直流电机的应用提供一种新的解决方案。
三、研究意义无刷直流电机无位置传感器控制的研究，具有以下重要意义：1. 提高无刷直流电机的性能：无位置传感器控制器能够消除传感器对电机结构的影响，减少电机的成本和复杂度，同时提高电机系统的响应速度和控制精度。
2. 推动无刷直流电机在新能源领域的应用：现代新能源汽车和风力发电系统等都需要高效、精准的无刷直流电机，而无位置传感器控制具有更好的适应性和稳定性。
3. 先进控制技术的研究：无位置传感器控制器需要利用数字信号处理、控制理论等多种先进技术，对相关领域的技术发展具有推动作用。
四、研究方法和步骤本研究采用以下方法和步骤：1. 文献调研和理论研究：深入研究无位置传感器控制技术的基本原理和控制策略，综合各种文献和学术论文，掌握相关领域的研究现状和前沿。

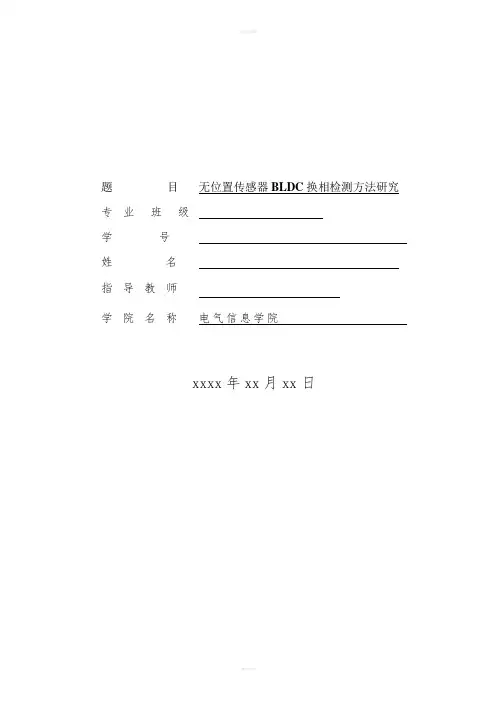

题目无位置传感器BLDC 换相检测方法研究专业班级学号姓名指导教师学院名称电气信息学院xxxx 年xx 月xx 日无位置传感器BLDC 换相检测方法研究Research ofSensorlessCommutation forBrushless DC Motor学生姓名:指导教师:摘要无刷直流电动机（Brushless DC Motor,简称BLDC）是一种典型的机电一体化产品，它具有可靠性高、寿命长、响应速度快、制造成本低、使用灵活性大等优势，因而越来越多地受到人们的青睐。
转子位置传感器是整个驱动系统中最为脆弱的部分，不仅增加了系统的成本和复杂性，而且降低系统的可靠性和抗干扰能力，同时还需要占据一定的空间位置。
因此，取代机械式位置传感器而采用其他方法检测转子的位置信号，能扩大无刷直流电机的发展前景。
无位置传感器BLDC 运行实际上就是要求在不采用机械传感器的条件下，利用电机的电压和电流信息获取转子磁极的位置，目前比较成熟的无位置传感器BLDC 运行控制方法有：反电动势过零检测法、定子三次谐波检测法和续流二极管电流通路检测法。
本文首先介绍无刷直流电机国内外的研究现状，详细叙述无刷直流电机的工作原理和换相过程。
对目前存在的多种无位置传感器换相检测方法，通过比较其优缺点，本文最终选用反电动势过零点检测法，详细叙述其检测原理，并对转子误差产生原因和换相超前、滞后两种情况进行定性分析。
对由于换相引起的转矩脉动进行分析，并提出抑制换相转矩脉动的方法。
最后在 Simulink 环境下建立基于反电动势过零点的换相检测模块，并对其进行分析。
关键词：无刷直流电动机；无位置传感器；换相检测；反电动势过零检测法；SimulinkAbstractBrushless DC Motor (Brushless DC Motor, referred BLDC) is a typical mechatronic product, the superiority of it are high reliability, long life, fast response, low manufacturing cost and great flexibility of use, therefore, it favored by more and more people.The most vulnerable part of the entire drive system is rotor position sensor, not only increases the cost and complexity of the system, but also reduces the system's reliability and performance, at the same time, it needs to occupy some space location. Therefore, instead of the mechanical position sensors, the other methods to detect the rotor position signals will expand the development prospects of the brushless DC motor. On the condition of without using the mechanical sensor, sensorless BLDC operation is actually get the rotor location by using the motor voltage and current information. Nowadays, the relatively mature sensorless BLDC operation control methods are: the zero cross detection of Back Electromotive Force, the detection method of stator three harmonic and the freewheeling diode current path detection method.This paper describes research status both at home and abroad aboutbrushless DC motor firstly, and detail the workingthe analysis of the commutation torque ripple , the commutation torque ripplesuppression method is put forward. Finally, establish and analysis the commutate detection module which is based on the zero cross detection of Back Electromotive Force in the Simulink environment.Keywords: Brushless DC Motor; Sensorless; Commutate detection; Back electromotive force zero-crossing detecting; Simulink目录摘要................................................................................. (I)Abstract...................................................................................... (II)1 绪论.............................................................................................. (1)1.1 选题背景与意义......................................................................................... (1)1.2 无刷直流电机的研究......................................................................................... (2)1.3 转子位置信号检测方法综述......................................................................................... (3)1.4 本文研究内容......................................................................................... (4)2 反电动势法转子位置检测.......................................................................................... (6)2.1 无刷直流电动机的组成......................................................................................... (6)2.2 无刷直流电动机的基本工作原理......................................................................................... (6)2.3 无刷直流电动机的数学模型......................................................................................... (9)2.4 无刷直流电动机的反电动势......................................................................................... (10)2.5 利用反电动势法检测转子位置...................................................................................... (11)3 无位置传感器BLDC 换相分析 (16)3.1 换相点的确定............................................................................................................................................3.2 转子位置检测误差产生原因......................................................................................... (16)3.3 换相分析......................................................................................... (18)3.4 延迟时间设置方法............................................................................................... (19)3.5 滤波的相移修正方法......................................................................................... (21)4 换相与转矩脉动......................................................................................... (24)4.1 转矩脉动的定义及引起转矩脉动的原因.........................................................................................244.2 换相过程中的相电流和转矩......................................................................................... (25)4.3 电机转速对换相的影响......................................................................................... (26)4.4 换相对转矩的影响............................................................................................... (28)4.5 转速对换相时间的影响......................................................................................... (30)4.6 换相转矩脉动的抑制......................................................................................... (31)5 基于Matlab/Simulink 的仿真分析 (32)5.1 Matlab/Simulink 仿真软件简介 (32)5.2 基于反电动势过零检测法的仿真设计......................................................................................... (33)5.3 结果分析......................................................................................... (35)6 结论.............................................................................................. (37)谢......................................................................................... (39)参考文献......................................................................................... (40)1 绪论无刷直流电动机最初的设计思想来自普通的有刷直流电动机，不同的是将直流电动机的定、转子位置进行了互换，其转子为永磁结构，产生气隙磁通；定子为电枢，有多相对称绕组。
