(完整版)铝合金锭中各种元素的作用

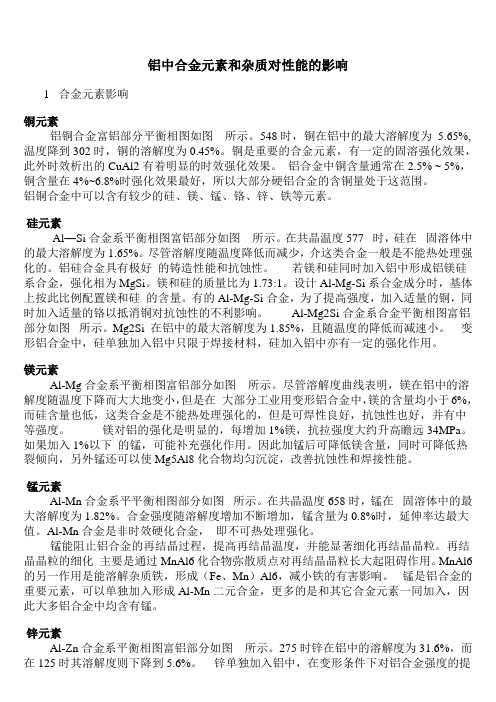

铝合金中各种元素的作用一、合金元素影响铜元素Cu铝铜合金富铝部分548时，铜在铝中的最大溶解度为5.65%，温度降到302时，铜的溶解度为0.45%。

铜是重要的合金元素，有一定的固溶强化效果，此外时效析出的CuAl2有着明显的时效强化效果。

铝合金中铜含量通常在2.5%～5%，铜含量在4%～6.8%时强化效果最好，所以大部分硬铝合金的含铜量处于这范围。

铝铜合金中可以含有较少的硅、镁、锰、铬、锌、铁等元素。

硅元素SiAl—Si合金系富铝部分在共晶温度577时，硅在固溶体中的最大溶解度为1.65%。

尽管溶解度随温度降低而减少，介这类合金一般是不能热处理强化的。

铝硅合金具有极好的铸造性能和抗蚀性。

若镁和硅同时加入铝中形成铝镁硅系合金，强化相为MgSi。

镁和硅的质量比为1.73∶1。

设计Al－Mg－Si系合金成分时，基体上按此比例配置镁和硅的含量。

有的Al－Mg－Si合金，为了提高强度，加入适量的铜，同时加入适量的铬以抵消铜对抗蚀性的不利影响。

Al－Mg2Si合金系合金平衡相图富铝部分Mg2Si在铝中的最大溶解度为1.85%，且随温度的降低而减速小。

变形铝合金中，硅单独加入铝中只限于焊接材料，硅加入铝中亦有一定的强化作用。

镁元素MgAl－Mg合金系平衡相图富铝部分尽管溶解度曲线表明，镁在铝中的溶解度随温度下降而大大地变小，但是在大部分工业用变形铝合金中，镁的含量均小于6%，而硅含量也低，这类合金是不能热处理强化的，但是可焊性良好，抗蚀性也好，并有中等强度。

镁对铝的强化是明显的，每增加1%镁，抗拉强度大约升高瞻远34MPa。

如果加入1%以下的锰，可能补充强化作用。

因此加锰后可降低镁含量，同时可降低热裂倾向，另外锰还可以使Mg5Al8化合物均匀沉淀，改善抗蚀性和焊接性能。

锰元素MnAl－Mn合金系平平衡相图部分在共晶温度658时，锰在固溶体中的最大溶解度为1.82%。

合金强度随溶解度增加不断增加，锰含量为0.8%时，延伸率达最大值。

压铸铝合金中各元素的作用和影响1. 硅（Si）硅是大多数压铸铝合金的主要元素。

它能改善合金的铸造性能。

硅与铝能组成固溶体。

在577℃时，硅在铝中的溶解度为1.65％，室温时为0.2％、含硅量至11.7％时，硅与铝形成共晶体。

提高合金的高温造型性，减少收缩率，无热裂倾向。

二元铝基合金有高的耐蚀性。

当合金中含硅量超过共晶成分，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。

2. 铜（Cu）铜和铝组成固溶体，当温度在548℃时，铜在铝中的溶解度应为5.65％，室温时降至0.1％左右，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了耐蚀性和塑性，热裂倾向增大。

3. 镁（Mg）在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高了合金的切削加工性。

含镁8％的铝合金具有优良的耐蚀性，但其铸造性能差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。

4. 锌（Zn）锌在铝合金中能提高流动性，增加热脆性，降低耐蚀性，故应控制锌的含量在规定范围中。

至于含锌量很高的ZL401铝合金却具有较好的铸造性能和机械性能，切削加工也比较好。

5. 铁（Fe）在所有铝合金中都含有害杂质。

因铝合金中含铁量太高时，铁以FeAl3、Fe2Al7 和Al－Si－Fe的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，但由于铝合金对模具的粘附作用十分强烈，当铁含量在0.6％以下时尤为强烈。

当超过0.6％后，粘模现象便大为减轻，故含铁量一般应控制在0.6～1％范围内对压铸是有好处的，但最高不能超过 1.5％。

6. 锰（Mn）锰在铝合金中能减少铁的有害影响，能使铝合金中由铁形成的片状或针状组织变为细密的晶体组织，故一般铝合金允许有0.5％以下的锰存在。

含锰量过高时，会引起偏析。

7. 镍（Ni）镍在铝合金中能提高合金的强度和硬度，降低耐蚀性。

硅(Si)是改善流动性能的主要成份。

从共晶到过共晶都能得到最好的流动性。

但结晶析出的硅(Si)易形成硬点，使切削性变差，所以一般都不让它超过共晶点。

另外，硅(Si)可改善抗拉强度、硬度、切削性以及高温时强度，而使延伸率降低。

铜(Cu)在铝合金中固溶进铜(Cu)，机械性能可以提高，切削性变好。

不过，耐蚀性降低，容易发生热间裂痕。

作为杂质的铜(Cu)也是这样。

镁(Mg)铝镁合金的耐蚀性最好，因此ADC5、ADC6是耐蚀性合金，它的凝固范围很大，所以有热脆性，铸件易产生裂纹，难以铸造。

作为杂质的镁(Mg)，在AL-Cu-Si这种材料中，Mg2Si会使铸件变脆，所以一般标准在0.3%以内。

铁(Fe)杂质的铁(Fe)会生成FeAl3的针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说是有害成份。

含量低于0.7 %则有不易脱模的现象，所以含铁(Fe)0.8 ~ 1.0 %反而好压铸。

含有大量的铁(Fe)，会生成金属化合物，形成硬点。

并且含铁(Fe)量过1.2 %时，降低合金流动性，损害铸件的品质，缩短压铸设备中金属组件的寿命。

镍(Ni)和铜(Cu)一样，有增加抗拉强度和硬度的倾向，对耐蚀性影响很大。

想要改善高温强度耐热性，有时就加入镍(Ni)，但在耐蚀性及热导性方面有降低的影响。

锰(Mn)能改善含铜(Cu)，含硅(Si)合金的高温强度。

若超过一定限度，易生成Al-Si-Fe- P+o { T*T f;X}Mn四元化合物，容易形成硬点以及降低导热性。

锰(Mn)能阻止铝合金的再结晶过程，提高再结晶温度，并能显著细化再结晶晶粒。

再结晶晶粒的细化主要是通过MnAl6化合物弥散质点对再结晶晶粒长大起阻碍作用。

MnAl6的另一作用是能溶解杂质铁(Fe)，形成(Fe，Mn)Al6减小铁的有害影响。

锰(Mn)是铝合金的重要元素，可以单独加入Al-Mn二元合金，更多的是和其他合金元素一同加入，因此大多铝合金中均含有锰(Mn)。

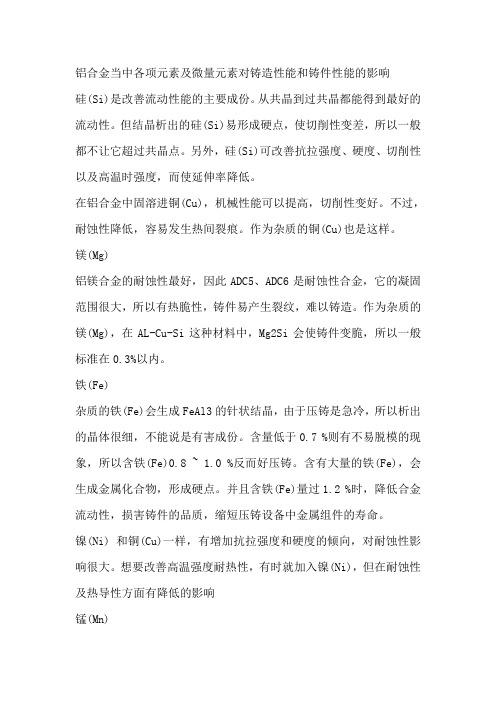

铝合金当中各项元素及微量元素对铸造性能和铸件性能的影响硅(Si)是改善流动性能的主要成份。

从共晶到过共晶都能得到最好的流动性。

但结晶析出的硅(Si)易形成硬点，使切削性变差，所以一般都不让它超过共晶点。

另外，硅(Si)可改善抗拉强度、硬度、切削性以及高温时强度，而使延伸率降低。

在铝合金中固溶进铜(Cu)，机械性能可以提高，切削性变好。

不过，耐蚀性降低，容易发生热间裂痕。

作为杂质的铜(Cu)也是这样。

镁(Mg)铝镁合金的耐蚀性最好，因此ADC5、ADC6是耐蚀性合金，它的凝固范围很大，所以有热脆性，铸件易产生裂纹，难以铸造。

作为杂质的镁(Mg)，在AL-Cu-Si这种材料中，Mg2Si会使铸件变脆，所以一般标准在0.3%以内。

铁(Fe)杂质的铁(Fe)会生成FeAl3的针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说是有害成份。

含量低于0.7 %则有不易脱模的现象，所以含铁(Fe)0.8 ~ 1.0 %反而好压铸。

含有大量的铁(Fe)，会生成金属化合物，形成硬点。

并且含铁(Fe)量过1.2 %时，降低合金流动性，损害铸件的品质，缩短压铸设备中金属组件的寿命。

镍(Ni) 和铜(Cu)一样，有增加抗拉强度和硬度的倾向，对耐蚀性影响很大。

想要改善高温强度耐热性，有时就加入镍(Ni)，但在耐蚀性及热导性方面有降低的影响锰(Mn)能改善含铜(Cu)，含硅(Si)合金的高温强度。

若超过一定限度，易生成Al-Si-Fe- P+o { T*T f;XMn四元化合物，容易形成硬点以及降低导热性。

锰(Mn)能阻止铝合金的再结晶过程，提高再结晶温度，并能显着细化再结晶晶粒。

再结晶晶粒的细化主要是通过MnAl6化合物弥散质点对再结晶晶粒长大起阻碍作用。

MnAl6的另一作用是能溶解杂质铁(Fe)，形成(Fe，Mn)Al6减小铁的有害影响。

锰(Mn)是铝合金的重要元素，可以单独加入Al-Mn 二元合金，更多的是和其他合金元素一同加入，因此大多铝合金中均含有锰(Mn)。

压铸铝合金中各元素的作用及其影响Si—是压铸铝合金的主要元素，能改善合金的铸造性能。

硅与铝形成固溶体，577℃时，硅在铝中的溶解度为1.65%，保温为0.2%，含量至11.7%时，硅与铝形成共晶体，提高合金的高温造型性（流动性好），减少收缩率，无热裂倾向，所以，一般硅的含量都在10%左右，硅的含量过多时，出现游离硅的硬质点，使切削加工困难。

Cu—铜与铝形成固溶体，548℃时，铜在铝中的溶解度为 5.56%，保温为0.10%，铜增加，提高合金的流动性、抗拉强度和硬度。

但是抗蚀性和塑性下降，热裂倾向增大，一般情况1-2%左右。

Mg—在高硅铝合金中，加少量（0.2-0.3%）镁，可提高强度和屈服强度，提高合金的切削加工性。

镁增加到8%时，抗蚀性好，但是，铸造性能差，高温下的强度和塑性下降，冷却时收缩大，易产生热裂和疏松。

Mg2Si使铸件变脆。

一般规定＜0.3%，美国规定＜0.1%。

Zn—能提高铝合金的流动性，增加热脆性，降低耐蚀性，可控制在一定范围内，锌增加，有较好的铸造性能和机械性能，切削加工性能也较好。

一般规定＜1%。

Fe—是有害杂质，铁增加，形成FeAl3,Fe2Al7.Al-Si-Fe片状和针状存在，降低机械性能和流动性，热裂性增大，抗蚀性能下降（表面氧化膜失去边失去连续性）。

铁比0.6%小时，易产生粘模（与压型焊合现象）。

比0.6%大时，粘模减轻，所以，一般控制在0.6-1.0%之间，对压铸件是有好处的，但不能超过1.5%，否则有害（形成合金化合物的硬点）。

Mn—锰在铝合金中减少铁的有害影响，故一般控制在0.5%以下，改善Cu-Si合金的高温强度，流动性好，适用耐蚀件。

含锰过高，合金会引起偏析。

Ni—能提高合金的硬度和强度，降低耐蚀性，能减少合金对模具的熔蚀，同时能中和铁的有害影响，提高合金的焊接性能。

一般在1.0-1.5%，铸件经抛光，能获较高的光泽表面。

Ti—加入微量的钛，能显著细化铝合金的晶粒组织，提高机械性能，降低合金的热裂倾向。

硅、镁、锰、铜、锌、镍、钛等元素在铝合金中的作用硅，镁，锰，铜，锌，镍，钛等元素在铝合金（包括：铸铝与变形铝）中的作用？纯铝的强度低，不宜用来制作承受载荷的结构零件。

向铝中加入适量的硅、铜、镁、锰等合金元素，可制成强度较高的铝合金，若在经冷变形强化或热处理，可进一步提高强度。

根据铝合金的成分和生产工艺特点,通常分为形变与铸造铝合金两大类.工业上应用的主要有铝-锰,铝-镁,铝-镁-铜,铝-镁-硅-铜,铝-锌-镁-铜等合金.变形铝合金也叫熟铝合金,据其成分和性能特点又分为防锈铝,硬铝,超硬铝,锻铝和特殊铝等五种.铝合金是纯铝加入一些合金元素制成的，如铝—锰合金、铝—铜合金、铝—铜—镁系硬铝合金、铝—锌—镁—铜系超硬铝合金。

铝合金比纯铝具有更好的物理力学性能：易加工、耐久性高、适用范围广、装饰效果好、花色丰富。

铝合金分为防锈铝、硬铝、超硬铝等种类，各种类均有各自的使用范围，并有各自的代号，以供使用者选用。

2A80，原先叫LD-8，化学成分如下：Si:0.5-1.2 Fe:1.0-1.6 Cu:1.9-2.5 Mn:0.2Mg:1.4-1.8 Ni:0.9-1.5 Zn:0.3 Ti:0.15 其他单个0.05合计0.15 Al:余量铝合金各元素的含量要看合金的性质的，如上面例子牌号化学成分（质量分数） /%AL 不小于杂质不大于Fe Si Cu Ga Mg Zn 其他每种总和AL99.90 99.90 0.07 0.05 0.005 0.020 0.01 0.025 0.016 0.10AL99.85 99.85 0.12 0.08 0.005 0.030 0.02 0.030 0.015 0.15AL99.7A 99.70 0.20 0.10 0.01 0.03 0.02 0.03 0.03 0.30AL99.70 99.70 0.20 0.12 0.01 0.03 0.03 0.03 0.03 0.30AL99.60 99.60 0.25 0.16 0.01 0.03 0.03 0.03 0.03 0.49AL99.50 99.50 0.30 0.22 0.02 0.03 0.05 0.05 0.03 0.50AL99.00 99.00 0.50 0.42 0.02 0.05 0.05 0.05 0.05 1.00鋁合金基本常識一、分類：展伸材料分非熱處理合金及熱處理合金1.1 非熱處理合金：純鋁─1000系，鋁錳系合金─3000系，鋁矽系合金─4000系，鋁鎂系合金─5000系。

压铸铝合金中各元素的作用和影响1. 硅（Si）硅是大多数压铸铝合金的主要元素。

它能改善合金的铸造性能。

硅与铝能组成固溶体。

在577℃时，硅在铝中的溶解度为1.65％，室温时为0.2％、含硅量至11.7％时，硅与铝形成共晶体。

提高合金的高温造型性，减少收缩率，无热裂倾向。

二元铝基合金有高的耐蚀性。

当合金中含硅量超过共晶成分，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。

2. 铜（Cu）铜和铝组成固溶体，当温度在548℃时，铜在铝中的溶解度应为5.65％，室温时降至0.1％左右，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了耐蚀性和塑性，热裂倾向增大。

3. 镁（Mg）在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高了合金的切削加工性。

含镁8％的铝合金具有优良的耐蚀性，但其铸造性能差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。

4. 锌（Zn）锌在铝合金中能提高流动性，增加热脆性，降低耐蚀性，故应控制锌的含量在规定范围中。

至于含锌量很高的ZL401铝合金却具有较好的铸造性能和机械性能，切削加工也比较好。

5. 铁（Fe）在所有铝合金中都含有害杂质。

因铝合金中含铁量太高时，铁以FeAl3、Fe2Al7 和Al－Si－Fe的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，但由于铝合金对模具的粘附作用十分强烈，当铁含量在0.6％以下时尤为强烈。

当超过0.6％后，粘模现象便大为减轻，故含铁量一般应控制在0.6～1％范围内对压铸是有好处的，但最高不能超过 1.5％。

6. 锰（Mn）锰在铝合金中能减少铁的有害影响，能使铝合金中由铁形成的片状或针状组织变为细密的晶体组织，故一般铝合金允许有0.5％以下的锰存在。

含锰量过高时，会引起偏析。

7. 镍（Ni）镍在铝合金中能提高合金的强度和硬度，降低耐蚀性。
