家电维修5电动类家用电器的工作原理.ppt

家电维修培训家电维修培训是职业培训学校举办的非学历教育家用电子产品维修技术培训教育。

家电维修培训是职业培训学校更具有针对性学时较短注重现代家电产品维修技术服务领域的培训教育，学员结业后即可去家电维修售后服务中心就业，也可以在家电维修技术服务领域自己创业。

家电维修培训的举办（出资）：公立（由人力资源和社会保障局举办）的家电维修培训学校通常类似学历学校的教学和管理。

私立的或者是说民营的家电维修培训学校是经劳动与社会保障局批准成立的职业培训机构，这种学校一般是以家电维修技能培训为主。

课程设置和培训内容会比较接近当前家电维修市场的需要,课程安排教学内容是随市场变化的。

家电维修培训层次分为四类：1、电子技术扫盲培训：扫盲培训一般针对刚毕业的初中生，以基础课程为主，就业方向为一般电子电器公司基层技术工人。

如电子产品与调试技术培训课程就是培养有电子技术的家用电器生产一线的技术工人。

2、家电设计开发高端培训：高端培训针对在专业上有一定基础的人士，是在基础上进行更进一步的理论和实践培训，培训后可以直接进入电子信息产品企业中高技术层，具有强劲的发展潜力，如嵌入式系统开发工程师课程班就是培训电子电器产品企业工程部的产品开发人员。

3、大型院校的综合培训：综合培训学校包含上述两种培训模式，如广州白云技师学院的电子系的综合培训课程，涵盖了与电子信息技术相关（如通信、计算机、智能家居、家居安全监控等）的大部分专业课程，就读人员从普及到提高都有。

4、政策性培训（免费培训）：是地方政府为了提高劳动者的职业素质，具备一定条件的人员都可以参加财政补贴的技能培训，如广州的培训券、双转移、跨省农民工的免费政策性培训家电维修培训、手机维修培训课程。

家电维修培训教学模式：家电维修培训学校主要采用理论实践相结合的一体化教学模式，加强学生实际动手解决问题的能力，培养与电子电器技术发展接轨的应用性人才。

现代家电维修培训要进行系统的电工电子基础、模拟电路、数字电路、单片机技术和各类电子设备原理的学习，在正规家电维修学校学习不是把每个家电设备都学一遍，而是学电路原理、维修思路和解决问题的方案，像维修公式一样，这样才能应对千变万化的新设备。

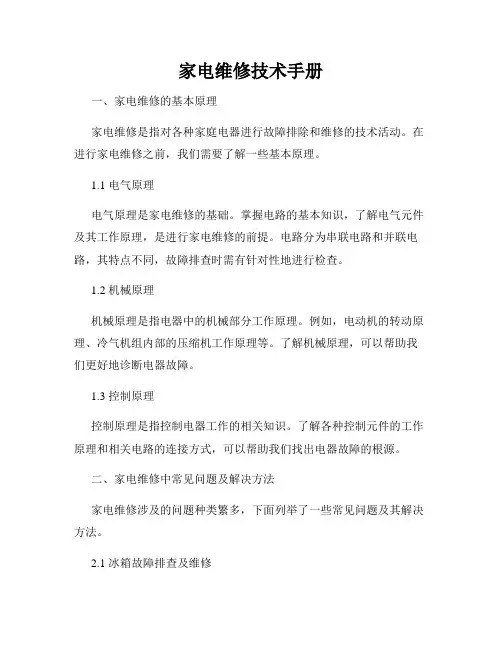

家电维修技术手册一、家电维修的基本原理家电维修是指对各种家庭电器进行故障排除和维修的技术活动。

在进行家电维修之前，我们需要了解一些基本原理。

1.1 电气原理电气原理是家电维修的基础。

掌握电路的基本知识，了解电气元件及其工作原理，是进行家电维修的前提。

电路分为串联电路和并联电路，其特点不同，故障排查时需有针对性地进行检查。

1.2 机械原理机械原理是指电器中的机械部分工作原理。

例如，电动机的转动原理、冷气机组内部的压缩机工作原理等。

了解机械原理，可以帮助我们更好地诊断电器故障。

1.3 控制原理控制原理是指控制电器工作的相关知识。

了解各种控制元件的工作原理和相关电路的连接方式，可以帮助我们找出电器故障的根源。

二、家电维修中常见问题及解决方法家电维修涉及的问题种类繁多，下面列举了一些常见问题及其解决方法。

2.1 冰箱故障排查及维修（1）冰箱不能正常制冷排查方法：首先检查电源是否正常供电。

若电源正常，可以检查冰箱内部的制冷元件是否损坏或者结霜严重。

若发现损坏或结霜严重，需要及时更换或去除结霜。

（2）冰箱漏水排查方法：可以检查冰箱的水槽或管道是否堵塞，或者槽内的排水孔是否被堵塞。

清理堵塞物即可解决。

2.2 洗衣机故障排查及维修（1）洗衣机不能正常启动排查方法：检查电源是否正常供电，若电源正常，可以检查洗衣机的控制面板是否损坏或有按键失灵的情况。

若发现问题，需要更换相应的零部件。

（2）洗衣机不能排水排查方法：可以检查排水管是否被堵塞或者弯曲，导致排水不畅。

清理排水管道或调整排水管道的位置，可以解决问题。

三、家电维修的注意事项在进行家电维修时，需要遵守一些注意事项，以确保自身安全和维修效果。

3.1 学习和提升技术家电维修技术日新月异，不断更新和发展。

作为维修技术人员，需要不断学习和提升自己的技术，了解最新的维修方法和技巧。

3.2 注意安全家电维修涉及到电气和机械部分，存在一定的安全风险。

在进行维修时，需要切断电源，并采取相应的安全措施，避免触电和其他危险。

《家用电器》PPT课件中班科学目录•家用电器概述•常见家用电器介绍•家用电器工作原理与结构剖析•家用电器选购、使用与保养指南•安全用电常识与节能环保意识培养•总结回顾与拓展延伸PART01家用电器概述定义与分类定义家用电器是指在家庭及类似场所中使用的各种电器和电子器具。

分类根据功能和用途，家用电器可分为厨房电器、清洁电器、取暖电器、制冷电器、娱乐电器等。

发展历程及趋势发展历程从简单的手动操作到自动化、智能化，家用电器的发展历程经历了多次技术革新和产业升级。

发展趋势未来家用电器将更加注重节能环保、智能化、个性化等方面的创新和发展。

在人们生活中的作用提高生活质量家用电器为人们的生活提供了便利和舒适，如洗衣机、冰箱等减轻了人们的家务负担。

促进社会进步家用电器的普及推动了相关产业的发展，为社会创造了更多的就业机会和经济效益。

潜在的安全隐患部分家用电器可能存在安全隐患，如使用不当或老化可能导致火灾、触电等事故。

因此，在使用家用电器时需注意安全用电和规范操作。

PART02常见家用电器介绍1 2 3电视机是一种通过接收广播信号或连接其他设备，将图像和声音呈现给观众的设备。

电视机的定义和作用包括液晶电视、OLED电视、等离子电视等，不同种类的电视机在画质、色彩、响应时间等方面有所不同。

电视机的种类和特点如何连接信号源、调整画面和声音设置，以及观看电视时的用眼卫生和正确姿势等。

电视机的使用方法和注意事项电视机03冰箱的使用方法和注意事项如何放置食物、调节温度、除霜和清洁冰箱，以及使用冰箱时的节能和环保措施等。

01冰箱的定义和作用冰箱是一种通过制冷技术，将食物和其他物品保存在低温环境下的设备，用于延长食品的保质期和新鲜度。

02冰箱的种类和特点包括家用冰箱、商用冰箱、冰柜等，不同种类的冰箱在容量、制冷方式、温度控制等方面有所不同。

冰箱洗衣机洗衣机的定义和作用洗衣机是一种通过机械力、化学作用或热力作用，清洗衣物的设备，用于提高洗涤效率和减轻人力负担。

县职业技术学校电子技术应用专业《家用电器维修》课程标准1。

前言1。

1课程定位本课程是中等职业学校电子技术应用专业的一门专业方向课程，适用于中等职业学校电子技术应用专业，是从事家用电器设备操作与维修岗位工作的必修课程，其主要功能是使学生掌握常用家用电器的结构特点和工作原理及常见故障的分析和排除，具备电热器具、电动器具、制冷与空调器具的操作能力，并为学习《电子产品安装与调试》课程作好准备，能胜任家用电器维修岗位。

前导课程有：《电工技术基础与技能》《电子技术基础与技能》,应与《电子测量》同时开设。

1。

2设计思路本课程的设计思路是以维修技术与操作工艺为依据确定课程目标，设计课程内容；以家电的基本理论和实际操作技能为主线构建工作过程系统化课程。

按维修流程设计学习过程，让学生掌握相关的知识和技能,具备安全操作设备的职业能力。

本课程的目的是让学生具备综合运用家用电器知识和从事家用电器维修的技能。

立足这一目的，本课程结合实际岗位技能要求，依据维修技术与操作工艺制定了10条课程目标。

这10条目标分别涉及的是设计思想、基本结构、工作原理。

教材编写、教师授课、教学评价都应在依据这一目标定位进行.依据上述课程目标定位，本课程从专业技能、社会能力、方法能力方面对课程内容进行规划与设计,以使课程内容满足维修各种家电的需要。

最终使学生具有较强的实践动手能力、独立分析问题能力与解决问题的能力，在这个过程中形成良好的职业习惯与职业素养，为今后走上工作岗位打下坚实的基础。

本课程是一门以培养家电维修人员为主要内容的课程，其教学要以项目教学、引导教学为主要方法，实行工学结合一体化教学。

教学可在以具体电器实物为例、典型故障案例为载体，构建一个完整的检修工作过程情境中进行。

在学习情境中，建议以具体电器，实施项目驱动的教学模式教学.可设计的项目包括电热器具拆装与维修、电动器具拆装与维修、制冷器具拆装与维修等项目.每一个项目的学习都以以具体电器实物为例、典型故障案例为载体，以岗位操作技能为中心整合所需相关元器件识别、安全操作、企业生产管理等相关知识技能，实现培养学生的检测和维修能力,给学生提供更多的动手机会，提高学生的检测和维修技能。

专题四 简单小家电的维修创业目标：一、电热毯的维修电热毯又叫电热褥，它直接接触人体，所以取暖效率高、耗电省且清洁卫生、无污染，但它有一定的电磁辐射。

1.电热毯的结构和工作原理（1）普通电热毯的电路及工作原理普通电热毯的结构非常简单（如图4-1），由开关S、保险丝FU和电热线R串联而成。

闭合开关后电热线开始发热。

保险丝起保护作用，当出现短路时FU自动熔断切断电路。

图4-1 普通电热毯电路图（2）二极管整流调温型电热毯的电路及工作原理二极管整流调温型电热毯的电路结构也不复杂（如图4-2），VD为整流二极管，S为三档位转换开关。

开关处于1时电路断开不工作；当开关位于2时电流经VD整流后成为脉动直流临时性供电热线发热，此时的功率只有额定功率的一半，为低温档；当开关位于3时电流直接流入电热线发热，二极管不起作用，此为高温档。

图4-2 二极管整流调温型电热毯的电路图（3）双向可控硅控制的电热毯电路及工作原理双向可控硅控制的电热毯电路（如图4-3）中HL是电源指示灯，R 为电热丝，RP是可调电阻，VS1和VS2是两只双向可控硅。

双向可控硅又称双向晶闸管。

此电路具有无级调温功能，合上开关S后，电源经RL、L、RP、R3对电容C3充电，当其两端电压Uc达到双向可控硅转折导通电压时，VS2导通，Uc3通过US2触发VS1。

VS1导通后便有电流流过RL使其发热，同时C3通过R3、RP、VSl回路放电。

当交流电压过零时，VS1关断，C3又开始反向充电，重复上述过程。

可见，在交流电源的正、负半周内VS1对称地各导通一次。

增大RP的值，会使C3充电减慢，延长了Uc3达到VS2 转折导通电压的时间，即增大了VS1的控制角，减小了导通角，使输出电压降低；反之，则使输出电压升高，从而达到调整电热褥发热功率的作用，进而达到调温的目的。

图4-3 双向可控硅控制的电热毯电路图电路中R1 、R3起限流作用，HL是电源指示氖灯，R2与C2组成双向可控硅的保护电路，可防止双向可控硅截止时被感性负载击穿，C1与L组成低通滤波电路，可以抑制射频干扰，以防止对附近电器的干扰。

一、填空题1.电热器具中常用的温度控制元件有：双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。

2.电热水器的结构组成部分有:箱体系统、制热系统、控制系统、进出水系统。

3。

电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热.。

4.电热器具中的电热元件有电阻式、远红外、PTC电热元件。

5.电阻式电热元件有:开启式螺旋形，云母片式，金属管状，电热板,绳状。

6。

家用电热器具中的温度控制器件有:双金属片、磁性温控元件、热电偶、热敏电阻。

7。

电热器具中的功率控制元件有：开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制.8。

家用电器中的时间控制元件有：机械式定时器,电动式定时器，电子式定时器。

9。

自动保温式电饭锅结构组成是：外壳、内锅、电热板、磁性温控器和双金属片温控器。

10。

电子自动保温式电饭锅结构组成是：外盖、内盖、内锅、加热板、锅体加热器、锅盖加热器、磁钢限温器、保温电子控制元件、开关等。

11。

微波炉的结构主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。

12.普通微波炉中使用的电动机有：定时电动机、转盘电动机、风扇电动机、功率调节电动机.13.对微波具有透射特性的材料有：玻璃、陶瓷、云母、聚四氟乙烯、聚丙烯、干燥纸张等绝缘性物质。

1.电风扇调速方法有:.电抗器法，抽头法（L法和T法)，无级调速法。

2。

电风扇的摇头机构由减速器，四连杆机构，控制机构，保护机构。

组成。

3.红外遥控电风扇光敏接收二极管到单片机间电路的功能是：选频放大、峰值检波、整形。

4。

一般电风扇都采用机械发条式定时器，主要由发条、减速轮系、摆轮等组成.1.普通双桶洗衣机的洗涤电动机通常有4种功率规格：90W，120W，180W与280W,2。

滚筒式洗衣机的特点有:洗涤范围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小1.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。

关于家电的维修一位家电业的资深维修师傅说，家电维修服务的种类，在市面上的产品种类中，以微波炉的维修为主。

微波炉是用来加热食物的器具。

那么，家电维修的种类有哪些呢？1、电热水器、电饭煲等电器的维修。

由于使用时间长了，难免会出现问题，这是正常的。

电热水器和电饭煲在出现问题的时候，主要有加热管烧坏、加热器烧、加热管烧坏等几种情况。

这两种故障一般都不是很严重，维修起来相对容易点。

但是，这两种电器故障比较复杂，需要专业人士来进行维修。

2、电冰箱、空调的维修。

冰箱，即我们通常所说的冰箱，是我们日常生活中用得最多的一种家用电器，通常分为冷藏室、冷冻室和冷藏室。

这些地方使用冰箱时一定要注意方法和技巧，才能使冰箱使用更长时间。

在这个过程中，由于冰箱耗电较多，冰箱内食物容易腐败变质，所以冰箱一般都会配备相应数量的制冷装置。

这类家电出现故障比较多，如果对其进行及时检测与维修，是可以及时排除故障，避免消费者的损失。

3、洗衣机、电冰箱的维修。

洗衣机是人们使用比较多的家用电器，洗衣机的故障很多，主要是清洗时出现洗衣机洗不干净的现象，或者是不用洗衣机，但是一直不停机，而是持续出故障，这都是由于洗衣机不能进行干燥。

在清洗洗衣机时，如果有水进入，则会使洗衣机内筒内壁或筒体上的脏东西不能及时被洗掉。

在清洗洗衣机时，如果出故障了，应先用清水将水完全冲掉，然后再用滤网将脏水吸干净。

另外还应检查洗衣机是否有过载或过温故障，如果有，应及时更换洗衣机。

电冰箱也是我们生活中经常使用的家用电器，电冰箱因其制冷效果好，质量好而深受人们欢迎，然而在使用中却出现冰箱压缩机不工作，压缩机工作时不工作，制冷效果差等故障问题。

这类问题的处理主要通过更换压缩机坏了来解决。

4、电饭煲、电风扇的维修。

这类产品大多采用电容式的，也就是我们俗称的电感。

由于这种电感在工作时，是利用电能来工作的，所以维修起来也是比较简单的。

一般来说，如果不损坏电容的话，可以直接更换新元件。
