室外渲染 -十分详细的vray技术讲解

vray阳光参数引言在三维渲染中，阳光是非常重要的一个因素，它直接影响着场景的整体效果。

vray 作为一款专业的渲染器，提供了丰富的阳光参数设置，这些参数可以帮助我们更好地控制和调整阳光的光照效果，使得渲染结果更加逼真。

本文将以vray阳光参数为主题，就其应用和调整进行全面、详细、深入的探讨。

一、vray阳光参数的基本原理1. 光源类型在vray中，我们可以选择多种不同类型的光源，包括太阳光、天光、灯光等。

不同类型的光源有着不同的特点和适用范围，通过合理选择光源类型，可以达到更好的渲染效果。

2. 光源位置和角度光源的位置和角度也是影响阳光效果的重要因素。

通过调整光源的位置和角度，可以实现不同的光照效果，比如早晨的柔和阳光、正午的强烈阳光等。

3. 光强度和颜色光强度和颜色是控制阳光效果的关键参数。

通过调整光源的强度和颜色，可以改变阳光的亮度和色彩，从而影响整个场景的氛围和色调。

二、vray阳光参数的具体设置1. 光源类型的选择在vray中，我们可以通过设置渲染环境，选择合适的光源类型。

比如，我们可以选择”太阳光”来模拟阳光的效果，或者选择”天光”来模拟自然光照的效果。

2. 光源位置和角度的调整通过调整光源的位置和角度，可以实现不同方向的光照效果。

可以根据场景的需要，来确定光源的位置和角度，比如模拟不同时间的阳光照射效果。

3. 光强度和颜色的设置光源的强度和颜色设置是非常重要的一步。

通过调整光源的强度，可以控制阳光的亮度，通过调整光源的颜色，可以改变阳光的色彩。

可以根据场景的需要，来确定阳光的亮度和色彩，以使得整个场景更加逼真。

4. 其他参数的调整除了以上几个基本参数外，vray还提供了一些其他参数的调整，用于进一步完善阳光效果。

比如，可以通过调整光源的软硬阴影、光源的扩散角度等参数，来达到更精细的光照效果。

三、vray阳光参数的应用案例1. 室内场景的阳光效果在室内场景中，我们可以利用vray的阳光参数，模拟出透过窗户照射进来的阳光效果。

在上一篇教程中讲到常用材质参数和一些建筑常用材质的调试方法,有些同学可能会发现,再按照我所给出的调试方法进行调试以后,没有达到给出的范图的效果;在这里我要补充一下,材质的质感是与周围环境有着紧密联系的;举个例子,一个不锈钢茶壶,若是没有环境为它提供反射的映像,就不能表现出不锈钢应有的质感;下面给出两张图进行对比,第一张背景是黑色的,而第二张的背景是一张HDR天空贴图,可见第二张的效果比第一张要好;这也涉及到我之前所提到过的“印象”的问题,因为在现实生活中,我们所看到的不锈钢材质几乎都存在于比较复杂的环境当中,所以反射出的东西也相对复杂;若是只给一个全黑的背景,如上面的第一张图,所得到的的效果就与平时不锈钢给人的“印象”有较大的差别,所以就会产生“效果不好”的想法,甚至完全没觉得那是不锈钢;下面正式进入灯光篇的教学;所谓打灯,就是为场景添加光源;一般可以用vray灯光和HDRI贴图来照亮场景,有时候也可以使用自发光;一般来说,建筑的打光方法参照现实中的光源就可以了,只要正确认识现实中的光照,基本上可以实现良好的光照效果;一,vray灯光参数详解再次会讲解常用的参数,没有提及的一般保持默认即可;天光首先讲解一下VFS中最基础的灯光------vray的天光系统;如上图标记部分,就是vray的天光系统;其分为太阳光和天空光,如下图;一般晴天的情况下,室外光源分为太阳光和天空光,如果天空没有照明作用而只有太阳光作用的话,就会出现下图的效果,阴影非常的暗,类似月球上的光照效果,因为缺少了大气散射带来的照明,也就是所谓的天空光;以上内容只需理解~下面讲解vray天光系统的参数;点击全局光颜色或背景颜色右侧的M,都会弹出下图界面;上图标记的参数是要重点讲解的部分;其它参数一般可以保持默认,我会稍微解释一下;尺寸：太阳的大小;在其它条件都不变的情况下,光源的面积越大,阴影就会越模糊,这个不难理解;这个参数一般保持在就可以了,越大则阴影会越模糊,如下图,左侧是的尺寸,而右侧是的尺寸;浑浊度：调试范围为,简单来说就是大气的浑浊程度;根据大家的生活经验,可以知道,空气中的灰尘越多,天空就越是发白发黄,太阳光就越是黄甚至偏红;所以这个参数很好理解,数值越大,太阳光就越是发黄,天空就会表现出灰蒙蒙的感觉;若是想要晴空万里的感觉,调成就可以了;亮度：就是太阳光的强度,数值越大,则太阳光强度越大;臭氧：调试范围为,数值越大,则阴影越蓝;细分：阴影的细分度,数值越大,阴影精细度越高,噪点越少,但是耗费的渲染时间越长,出正图的时候一般调成16就足够了;天空模式：有三个模式可选,若是选阴天模式,天空将会呈现出阴天多云的效果;采样：在开启焦散的时候才有用,建筑效果图一般不开焦散,所以这堆参数可以不管; vray的天光系统是与su自带的日照系统相关联的,只需调试su的日照模式,即可调节vray 中的太阳高度和阴影方向;自带灯光由于没有一个比较官方的名字,我就称之为vray自带灯光算了;其中有点光源、面光源、聚光灯和光域网光源;A,点光源泛光灯就是点光源,下面我创建一个简单的场景来讲解一下;如图选定部分就是所创建的点光源,右击灯光,点击编辑灯光弹出灯光编辑器;下图为灯光编辑器,标记的参数是重点讲解的部分;颜色：就是灯光的颜色;亮度：点光源发光的强度,默认强度为,但是一般在的亮度下才会有较为明显的发光,如下图,方体的高度为1600mm,灯光亮度为.单位：一般保持默认即可,喜欢的话也可以选择其他的单位;阴影半径：默认为,表示绝对清晰的阴影,但是过于清晰的阴影会显得不自然,所以一般大于,越大则越模糊,具体数值要根据实际需要进行调整;细分度：阴影的精细程度,一般保持默认即可,若是阴影因为半径较大而噪点过于明显,可以适当提高细分度,一般16即可;纹理衰减：是灯光的衰减方式,一般保持默认的平方反比即可,这符合现实世界的规律;影响漫反射：在勾选的情况下,场景中对象的将会被照亮;影响高光：在勾选的情况下,场景中的对象将会受该灯光影响产生高光;这两个项的巧妙使用可以暗地里为场景布光而不产生反射影响;采样：跟焦散有关的参数组;B,面光源在场景中创建一盏面光,右击选择编辑光源弹出灯光编辑窗口,如下图;颜色：灯光的颜色;亮度：灯光的强度,一般调到才会看见较为明显的光照效果,具体数值由实际情况决定;单位：一般保持默认;双面：面光源有正反面之分,默认只有正面发光,若勾选双面,则正反面都会发光;细分：阴影的精细度,我认为这个应该放在阴影那一栏,放在采样就跟其他灯光不一样,分类不够严谨;不衰减：若勾选,就是疯狂的举动,灯光哪有不衰减的...光线入口：在一个封闭的空间里,使用这个选项,可以模拟开窗采光,但是不常用;影响漫反射、影响高光、影响反射：顾名思义;PS：大家会注意到面光源与之前提到的光源有些不一样,并没有决定阴影模糊程度的参数,这是因为阴影的模糊程度由面光源的大小和形状决定;C.聚光灯如下图为光线射出的方向;右击选择编辑灯光打开灯光编辑窗口,如下图;颜色：灯光的颜色;亮度：一般调到左右就有明显的光照效果了,具体数值由实际情况决定;单位：跟之前的一样我就不多说了;阴影半径：跟之前提到过的一样,是绝对清晰的阴影,数值越大,阴影越模糊;阴影细分：跟之前提到过的一样,即阴影的精细程度;光锥角度：光锥的夹角大小,如下图;半影角度：默认为,效果不自然;一般给予大于的值,如下图;区域高光：因为聚光灯的光源只是一个点,若是不勾选区域高光,则物体上没有由该灯光影响产生的高光;D,IES灯光用于模拟射灯的效果;我创建了一个简单的场景,如图选定的就是ies灯光;下图为IES的灯光编辑窗口;IES灯光的参数比较少,而且大都跟其他灯光差不多;滤镜颜色：决定灯光的颜色;功率：灯光的强度;跟一般灯光不一样的是,IES灯光通过ies文件来决定灯光的分布方式,从而模拟射灯的效果;大家可以百度ies文件,就可以下载常用ies文件;下图就是其中一种效果;灯光参数就到此结束,接下来讲述另一种光源;2,HDRI的使用方法首先解释一下HDRI的含义,HDRI是high dynamic range image的缩写,中文译为高动态范围图像,是图片的一种,但是它比一般的图片储存的信息要多;一般的jpg格式图片,其中曝光的地方一片发白,若把亮度调低,发白的地方虽然是暗下来了,但是还是一坨,其中的细节不存在;但是在HDRI中,曝光或很暗的地方会随着亮度的改变而显现出其中的细节,所以HDRI有着比一般图片更为完整的光照信息;而是用HDRI的好处是：使场景中的光照更为丰富,为场景中带有反射的对象提供丰富自然的反射背景;HDRI可以放在环境的全局光颜色处,用作光照,若放在环境的背景颜色处,就可以作为背景,场景中对象的反射也会受其影响;打开vray的渲染参数面板,在环境面板的全局光颜色中添加位图;浏览文件,选择一张hdri贴图;如下图;务必把UVW贴图类型改为UVWGenEnvironment否则会出错至于贴图类型,需要根据贴图来进行选择,分为四个类型：Angular极轴分布、Cubic盒形分布、Spherical球形分布、Mirror Ball镜像球;spherical分布方式的HDR贴图最为普遍,如下图;angular方式的HDR贴图也较为普遍,如下图;cubic分布方式较少,如下图;mirror ball最为少见,没能从硬盘里翻出来,就不给例子了;百度hdri贴图就能看到好多下载的网页;当添加完HDR贴图后,在背景颜色中也添加同样的贴图;修改下图标记处的数值可以改变HDR的亮度,数值越大,亮度越大;两者数值不一定相同,可以按实际情况改变;以下两张都只使用了一张HDRI贴图作为光源,但是效果还是比较理想的;HDRI贴图要根据自己想要表现的光照氛围来进行选择,建筑表现常用的HDRI多为天空贴图;3,使用自发光作为光源自发光一般不会用作主光源,而是用作一些小灯光,例如路灯等;其优势是相比vray灯光耗费更少的渲染时间,但是阴影效果不理想;此处不展开讲述;二,常见的建筑布光方法在为建筑布光的时候,若能遵循现实中的光照规律经验不足的同学可以临摹照片,观察照片中的光照规律,例如亮面跟暗面之间的对比关系,阴影的颜色等等,一般都能实现较为真实的光照效果;vray的天光系统已经能提供较为理想的效果;从上面几张可以看出,vray能表现出各个时间以及晴天阴天的效果;但是单有真实的光照效果是不足够的;建筑效果图是为了表现建筑的空间结构和表皮材质以及和周围环境的关系等等,所以要在符合建筑坐向的基础上当然有些人喜欢乱打光,因为方便,选择较为适合的光照角度,使之有明暗对比,凸显结构,表现材质等等;例如上图的第二和第三张,后者就只看到大面积的阴影,效果不理想;在调试光照方向的时候,打开su的阴影预览,观察以便确定阴影的分布;下面我就给出表现效果较为好的三种室外效果图布光方法;晴天如下图就是较为典型的晴天光照氛围下的素模效果图;使用vray天光系统作为光源,一张天空HDR贴图作为环境,设置非常简单,只需将阳光调到适当角度,再在全局光颜色用于产生光照和背景用于产生反射和作为背景显示处添加一只HDR贴图,再适当调节亮度,经过几次测试即可;黄昏上图的光照氛围较为普通,使得建筑渲染不足;所以很多人喜欢用黄昏或者夜晚;如下图就是一张黄昏的素模效果图;上图并没有使用vray的天光系统,而是用vray点光源代替太阳光,用一只天空HDR贴图作为天光;此处要特别说明一下,由于点光源产生的并不是平行光,所以投射出的阴影会不自然,但是只要把点光源拖远一点图中作了辅助线以便理解点光源与表现对象的位置关系,就能产生接近于平行光的光照;如下图;灯光的参数如下;为了模拟黄昏的效果,需要将灯光的颜色调为黄色偏红;此处我用的是RGB 255,215,165. 仅作参考;此处用的为何是点光源而不是vray的太阳光呢因为要表现黄昏的红黄色阳光效果,需要自行调试灯光颜色,而太阳光的浑浊度调整并不能轻易使其达到这种效果,所以使用点光源;但不代表不能使用vray的太阳光;而采用的HDR贴图也是黄昏的图片,但要注意贴图中的太阳位置要与场景中阳光的方向吻合,否则光照会显得不自然;晚上夜晚的布光方式也较为简单,只需要在有灯光的地方安置灯光,并且将天空的亮度调到很低,使其只产生非常微弱的光照,但并不是没有天空光,若是把天空光强度变为零,就会产生类似月球上的效果;上图室内灯光用的都是vray的面光源,全部都安置在房间的吊顶处,摆放方法跟现实中灯的安放基本没有区别,唯一特殊的就是多了两盏用于补光的灯;下图为补光之前的效果;可见圈住的地方过于暗,没有跟天空形成较强的对比,建筑轮廓线不明显;所以我在建筑前方的水面上放了两盏斜向上的灯,倾向于建筑,用于提亮过于暗的部分;有时出图的时候可能会发现建筑的轮廓线很模糊,此时就可以在建筑外围打一两盏灯来提升建筑外表的亮度,从而凸显轮廓线;以上三种的布光方式是较为普遍的,若是使用熟练,灵活运用灯光和HDR,就能轻松地模拟出各种光照氛围;最后给点小建议,晚上的灯光一般不会是一种色调,而是有颜色、冷暖之分,通常有冷暖对比光照的场景会显得更加绚丽;如下图,是中关村在线的ZOL拾光纪用户所拍的照片,效果相当不错,其中灯光冷暖各自的量都似乎恰到好处;灯光篇就到此结束了,毕竟灯光说简单不简单说难也不难,所以内容不多...总的来说,只要遵循现实中的光照规律,基本上可以创造真实的光照效果,再加上一些灵活的细部调整,就能实现各种复杂的效果;很大一部分场景可以仅仅用矩形光来完成,而不用点光源,囧；；矩形光有如下优势：1,光线效果柔和,包括过渡阴影2,可以做为场景中被反射的物体而使反射小果更加生动3,矩形光面积大小影响属性,包括灯光强度和阴影属性4,可以双面发光矩形光参数：开启亮度等基本参数和点光源相同;选项控制组中,双面：控制光源是否双面发光,默认单面发光,且方向为正面的法线方向;隐藏：勾选则渲染时矩形平面将隐藏只能看到他发出的光;不衰减：一般不勾选忽略灯光法线：是否光线与平面法线平行射出光线入口：此应为天光入口,当场景中既有矩形光又有vr阳光时,若此项被激活,此矩形光的光照强度将不受灯光面板的限制,此时矩形光也仅仅只参加GI全局照明的计算保存发光贴图：加快渲染,但在对阴影质量要求高的场景尽量不用,比如白天;夜景可以用。

3D建模软件中的渲染技巧渲染技巧是3D建模软件中非常重要的一部分，它可以使我们的建模作品呈现出更加真实、细腻的效果。

在本文中，我们将介绍一些常用的渲染技巧，帮助你在3D建模软件中提升渲染质量。

首先，合理设置光照。

光照是渲染效果的核心因素之一，合理的光照设置可以使场景更加真实。

在建模软件中，通常有三种主要类型的光源：环境光、点光源和平行光源。

环境光用于整体照亮场景，点光源可以模拟室内灯光等，而平行光源则适用于模拟室外光照情况。

在设置光源时，可以调整其强度、颜色和位置，以实现所需的光照效果。

其次，选择合适的材质。

材质是影响渲染效果的另一个重要因素。

在建模软件中，通常有多种类型的材质可供选择，如金属、塑料、木材等。

每种材质都具有不同的反射、折射和散射属性，因此在选择时应根据实际需求进行调整。

此外，还可以通过对材质的光泽度、粗糙度、透明度等参数的调整，进一步改善渲染效果。

第三，使用高质量的纹理。

纹理是渲染效果中不可或缺的一部分，可以给模型增加细节和真实感。

在3D建模软件中，可以使用不同类型的纹理，如颜色纹理、置换纹理、法线纹理等。

选择合适的高质量纹理可以使模型更加真实，如使用高分辨率的纹理可以使模型细节更加清晰，并且使用正确的UV映射可以确保纹理正确地贴在模型上。

第四，合理设置相机角度和焦点。

相机角度和焦点是影响渲染结果的重要因素。

在建模软件中，可以通过调整相机的位置、朝向、焦距和景深等参数来控制渲染效果。

根据渲染的需求，选择合适的相机角度和焦点可以使模型呈现出不同的视觉效果，如选择低角度可以突出模型的力量感，选择高角度可以呈现模型的细节等。

第五，添加合适的环境效果。

环境效果可以使渲染结果更加真实和生动。

在建模软件中，可以通过添加环境贴图、全局光照、环境反射等效果来增强渲染结果。

环境贴图可以将真实环境的背景映射到模型中，全局光照可以模拟光线在场景中的间接反射，环境反射可以增强物体周围的光线反射效果等。

这些环境效果可以使模型呈现出更加真实的光照和阴影效果。

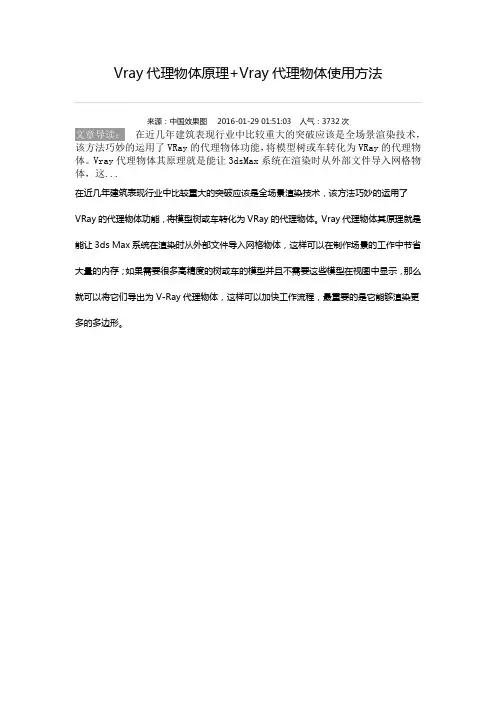

Vray代理物体原理+Vray代理物体使用方法来源：中国效果图2016-01-29 01:51:03 人气：3732次在近几年建筑表现行业中比较重大的突破应该是全场景渲染技术，该方法巧妙的运用了VRay的代理物体功能，将模型树或车转化为VRay的代理物体。

Vray代理物体其原理就是能让3dsMax系统在渲染时从外部文件导入网格物体，这...在近几年建筑表现行业中比较重大的突破应该是全场景渲染技术，该方法巧妙的运用了VRay的代理物体功能，将模型树或车转化为VRay的代理物体。

Vray代理物体其原理就是能让3ds Max系统在渲染时从外部文件导入网格物体，这样可以在制作场景的工作中节省大量的内存；如果需要很多高精度的树或车的模型并且不需要这些模型在视图中显示，那么就可以将它们导出为V-Ray代理物体，这样可以加快工作流程，最重要的是它能够渲染更多的多边形。

现在室外场景效果图，还有鸟瞰的效果图要求越来越来高，以前场景里面的树木我们都在后期处理中添加，但近几天利用Vray代理物体的方法添加类似树木这些比较多而繁琐的物体做出来的效果越来越逼真，不用代理的话场景中的太多的多边形，渲染的时候电脑承受不了。

Vray代理的核心思想：代理是模型数据，所谓模型数据就是不带贴图路径，但是会带材质ID分类。

接下来给大家讲解下怎么设置Vray代理物体。

首先，打开选择一个模型，这个模型就是我们想被代理的模型。

举例：我们打开的模型有多个物体，如果我们想做代理的话，第一步，我们先把想做代理的模型可以通过编辑网格或者编辑多边形附加成一个物体。

塌陷成一个物体之后，我们用“吸管”吸一下物体材质，这时候我们能发现，物体会自动变成一个多维材质。

第二步，我们将模型进行输出。

选中物体鼠标右键选择“V-ray mesh export”。

此时会弹出一个对话框，设置保存路径，名字。

都设置好后，点击“OK”我们就可以在场景中看到场景中的树已经被代理了。

VR的基本渲染方法掌握起来并不难，但是最迫切需要解决的问题是VR的出图速度问题。

动则需要数小时的渲染时间真的是很难以接受，我们从三个影响速度的参数结合网上一些高手的教程来分析一下提高的方法我们从三个影响渲染速度的参数结合网上一些高手的教程来分析一下以下三点：一、Irradiance map (发光贴图)二、Light cahe (灯光缓存)三、图形抗锯齿方面Image sampler (Antialiasing)一、Irradiance map(发光贴图)大家都知道，rate中对速度影响最大的是min值，那么我们就在max固定的情况先来测试一下改变min值所需要花费的时间对比渲染时间都是4次的平均值，因为是测试所以选了比较小的场景会快一点。

max=-1,min=-10/9.9;-9/9.75s;-8/9.73s;-7/10s;-6/10.3s;-5/10.0s,-4/9.8s;-3/9.85s;-2/10.45s;-1/12.55smax=0,min=-10/17.3s;-9/17.3s;-8/17.5s;-7/17.8s;-6/18.1s;-5/17.7s,-4/17.3;-3/17.4s;-2/18.3s;-1/22.5s.虽然只测试了两组数据，不过我们不难得出结论，在图象品质过得去的情况下min=-4是最快的。

所以测试用min=-4，而出图时也可以考虑用min=-3。

min值是对大面积平坦区域的采样，而max是对拐角细节处的采样，而max的增减和时间是成线性递增的关系，所以我们在这里不再重复测试。

在草渲的时候可以用-4 (细节不多时可以用-3),而最终出图可以用0(-1)。

HSph subdivs:值越大速度越慢！测试20，出图用50，不要超过80Interp samples:值越大速度越慢！这个值是控制漏光的，越小漏光越少。

一般用20。

Clr thresh:系统默认波动范围0.1-0.3。

my vray for su——常用参数＼灯光来源：周逸骏的日志最近研究上ｖｒａｙ渲染器，于是天天打开ｓｕ，边看书边试验，竟然发现比打机还有趣。

鉴于本人脑袋不太灵光，怕过后忘掉，所以专门把一些ｖｒａｙ的关键操作写下来，以供日后参考，也欢迎各位童鞋盗版。

渲染参数一、全局开光(global switches)材质控制组(materials)1反射＼折射(reflection/refraction)：总开关2最大深度(max depth)：关闭时由个别材质控制；开启，越大越好越慢（初渲２，深渲４）3最大透明级别(mas transp.level)透明终止阈值：控制透明物体，一般使用默认参数4贴图(maps)：取消后显示贴图颜色信息5过滤贴图(filter maps)：自带抗锯齿方式对贴图进行过滤6模糊效果(glossy effects)：总开关7材质覆盖(override effects)：前期测光，不宜用白色，用偏灰的颜色灯光控制组：1灯光：是否使用vray灯光2隐藏灯光：勾选后隐藏也被计算（天光模拟）3默认灯光：vray自建灯光，手动打光需关闭4阴影：场景阴影总开关5仅显示GI（全局光）：勾选后直接光照不包含在最终图像中，但vray在计算（全局光）仍会计算直接光照伽马校正控制组1伽马校正：值越高，场景越亮，一般2.22校正RGB/LDR：一般都勾上二，系统1最大深度(max depth)：越大占内存，速度快，正式图902最小树叶(min leaf)：考虑物体的几何尺寸，默认0为不考虑3内存极限(mem limit)：双核800，一个处理器400三，摄像机默认摄像机标准：su页面摄像机，结果与su场景一致覆盖视野：建议直接在su调节物理摄像机：调节快门＼焦距比和ＩＳＯ，让场景更快“亮”起来1快门速度(shutter speed)：2焦距比数(f-number)：相机的光圈，值越小，光孔越大３ＩＳＯ感光度(film speed ios)：值越大，场景越亮，噪点越多。

室外灯光的设置方法与技巧VRP对于max里的灯光没有太多限制，但是烘焙对灯光的阴影类型有要求，如果你需要打出全局光的效果那就千万别用光线追踪阴影(Ray Traced shawos)，推荐使用高级光线追踪阴影(Adv.RayTraced)类型，其默认是不开启穿透半透明的阴影属性的，需要对其进行相关设置。

如下图所示：在打室外灯光之前，先对灯光的布置方式进行一下初步了解，由于灯光的布置有很多种方法，但这一切都需要结合实际项目来变化的，每个人都有自己喜欢的方式，所以以下也仅是其中一种，仅供参考。

如下图所示：以上布置灯光的方法先是把一幢建筑理解成一个box，他由六个面组成，为了好控制和表现每个面的明暗关系，我们在各个面都打了一盏灯。

每个灯的参数不一样。

如下图所示：图中各项灯光的参数设置如下：1号灯是主灯建议亮度在0.8-1.0左右，色掉可以偏暖，开启阴影2号灯是天光建议亮度在0.6左右，把环境色改成白色。

（天光GI参数表见图六）3号，4号灯是背光辅助灯模拟天空对建筑的影响。

亮度在0.1-0.3左右5号灯是照亮建筑底部和楼顶的。

灯亮度在0.3-0.5左右6号，7号灯是照亮建筑亮面的，目的是为了能让亮面明暗的。

灯亮度在0.1-0.3左右8号灯是照亮地面和屋顶的。

灯亮度在0.1-0.3左右根据以上灯光的布置对场景进行灯光设置，具体操作步骤如下：先用Target Spot在T视图中左下角打一盏聚光灯作为主光源，亮度设置为0.8，色调为暖色调，并开启Adv.Ray Traced（光线追踪阴影）；然后在场景一侧打一个Skylight（天光），亮度设置为0.45，颜色为白色；接着在楼体的背光处用Targe Direct打两盏辅助光，亮度分别设置为0.08和0.3，颜色偏蓝；最后再从楼下向上打一盏Targe Direct用于模拟地面反射上来的光，为其他光源照不到的楼板下面补充一些光线。

如下图所示：灯光布置好后，接下来就是要调整场景里面片物的朝向，只有将面片物调整跟主光源成90度角时，面片物体在地面上的投影才为正确的；否则，面片物体在地面上的投影可能会很难看。

[V-ray]如何设置V-ray测试渲染参数V-ray渲染一般分测试渲染和最终出图渲染两个环节，作为初学者往往对其参数容易混淆，为了利于大家学习，现先将V-ray测试渲染的参数介绍如下：一、一般情况下，测试渲染时全局开关参数设置：1、默认灯光要关闭，不然如果有室外光作用时，默认灯光会破坏我们的布光；2、最大深度勾选，并填写数值2~3，因为是测试，所以材质反射次数不宜过高，以节省时间。

二、图像采样参数设置：1、图像采样器的类型选择“固定”，这样虽会出现锯齿但速度快；2、抗锯齿过滤器暂时先关闭。

三、间接照明参数设置：间接照明几乎是V-ray渲染的核心，3ds Max之所以渲染的假，主要是max只是直接照明，光不会反弹。

这里只要把间接照明的开关勾选打开即可。

四、发光贴图参数设置：这里的参数对整个渲染参数时间有决定性影响。

1、当前预置默认是高，一般改为自定义；2、最小比率和最大比率分别是-5和-4；3、模型细分改为20左右；4、勾选“显示计算状态”这样我们可以看到计算的过程。

五、颜色映射参数设置：颜色映射类型默认是线性倍增，这里改为指数，因为线性倍增太容易曝光，不利于我们在洞口打补光。

六、系统参数设置：这一步只把VRay的“显示窗口”去掉勾选就可以了。

七、测试渲染只要一个大致的材质和布光效果即可，在速度上一定尽可能的快，作为初学者最好反复多测试，已找到布光的规律。

[V-ray]VR最终渲染参数如何设置一、全局参数设置：去掉材质最大深度的勾选，这时材质反射的最大深度会采用默认的设置，一般为5，因为是最终渲染所以反射要尽可能的充分。

二、图像采样（反锯齿）设置：1、采样器类型设置为“自适应准蒙特卡洛”，这个设置虽然速度慢但品质相比最好；2、勾选抗锯齿过滤器中的开关，选择Catmull-Rom方式，这样会使我们的渲染画面更清晰些。

三、间接照明设置：1、首次反弹中的参数一般保持默认；2、二次反弹中的参数最终出图时视情况而定，可以保持默认，但如果测试渲染的布光亮度刚好合适，建议最终出图时将二次反弹倍增器值，适当调为8.5~9.7之间，当然也要看具体情况而定。

如何在3Dmax中制作真实的室外场景在3Dmax中制作真实的室外场景，是一个需要耐心和技巧的过程。

下面将详细介绍制作真实室外场景的步骤。

1. 收集参考素材在开始制作之前，收集大量与室外场景相关的参考素材非常重要。

可以通过实地考察、拍摄照片、查找网上图片等方式，获取自然风光、建筑物、植物、天空等素材。

这些素材将成为制作室外场景的基础。

2. 设定场景尺寸和比例在3Dmax中，设定场景尺寸和比例是非常重要的步骤。

首先确定场景的实际尺寸，以确保模型和贴图的比例正确。

比如，如果要制作一个花园，可以根据实际花园的尺寸来设定场景的尺寸。

3. 建立基础地形在3Dmax中，可以使用地形编辑器或者模型进行基础地形的建立。

通过调整地形的高度和形状，创建出符合室外场景实际情况的地形起伏。

可以参考收集的参考素材，确保地形的真实性。

4. 添加植被和建筑根据收集的参考素材，在场景中添加各种植被和建筑。

可以使用3Dmax自带的模型库，或者导入自己制作的模型。

植被可以包括树木、草地、花朵等，建筑可以包括房屋、建筑物等。

根据实际情况进行布局和调整，以达到真实的效果。

5. 添加道路和水体在真实的室外场景中，道路和水体是非常重要的元素。

通过3Dmax的道路工具，可以创建出符合实际情况的道路。

可以根据实际场景的道路形状和质地进行调整。

水体可以通过创建平面，并对其进行材质贴图来实现。

同时，通过调整水体的高度和属性，可以制作出真实的水面效果。

6. 设定光照和阴影光照和阴影是制作真实室外场景必不可少的环节。

通过3Dmax中的灯光工具，可以添加不同类型的灯光，如太阳光、环境光等。

根据实际情况进行光源的位置和强度的调整，以达到真实的光照效果。

同时，通过调整阴影的参数，可以增加场景的真实感。

7. 添加布料和粒子效果为了增加场景的真实感，可以在3Dmax中添加布料和粒子效果。

通过布料模拟器，可以为场景中的树叶、麦田等植物添加自然摇摆的效果。

通过粒子系统，可以制作出雨滴、火焰等特殊效果。

Vray设计说明模板100字V ray渲染器的设定与参数解释1、打开渲染器F10。

2、调用方法。

3、公共参数设定宽度、高度设定为1，不勾选渲染帧窗口。

4、帧绶冲区勾选启用内置帧绶冲区，不勾选从MAX获分辨率。

5、全局开关(在设置时对场景中全部对象起作用)。

①置换：指置换命令是否使用。

②灯光：指是否使用场景是的灯光。

③默认灯光：指场景中默认的两个灯光，使用时必须开闭。

④隐藏灯光：场景中被隐藏的灯光是否使用。

⑤阴影：指灯光是否产生的阴影。

⑥全局光：一般使用。

⑦不渲染最终的图像：指在渲染完成后是否显示最终的结果。

⑧反射/折射：指场景的材质是否有反射/折射效果。

⑨最大深度：指反射/折射的次数。

⑩覆盖材质：用一种材质替换场景中所有材质。

一般用于渲染灯光时使用。

⑾光滑效果：材质显示的最好效果。

6、图像采样(控制渲染后图像的锯齿效果)①类型：Ⅰ、固定：是一种最简单的采样器，对于每一个像素使用一个固定的样本。

Ⅱ、自适应准蒙特卡洛：根据每个像素和它相邻像素的亮度异产生不同数量的样本。

对于有大量微小细节是首选。

最小细分：定义每个像素使用的样本的最小数量，一般为1。

最大细分：定义每个像素使用的样本的最大数量。

Ⅲ、自适细分：如果场景中细节比较少是最好的选择，细节多效果不好，渲染速度慢。

②抗锯齿过滤器：Ⅰ、Area：Ⅱ、Catmu11-Rom：Ⅲ、Mitchell-Netravali：7、间接照明(灯光的间接光线的效果)①首次反弹：当光线穿过反射或折射表在的时候，会产生首次反弹效果。

②二次反弹：当激活ON复选框后，在全局光照计算中就会产生次级反弹。

③全局光引擎：发光贴图：计算场景中物体漫射表面发光。

优点：发光贴图的运算速度非常快。

噪波效果非常简洁明快。

可以重复利用保存的发光贴图，用于其他镜头中。

缺点：在间接照明过程中会损失一些细节。

如果使用了较低的设置，渲染动画果会有些闪烁。

发光贴图会导致内存的额外损耗。

使用间接照明运算运动模糊时会产生噪波，影响画质。

Vray参数设置详解Vray参数设置详解注,红⾊标注部分为控制图像噪点的选项, ⽅框标注部分为参数调整范围。

灰⾊标注部分为注意事项和知识点。

⼀、Indirect illumination(间接照明)标签栏 ,⼀,Indirectillumination(GI)间接照明打开间接照明,GI,～选择⾸次反弹和⼆次反弹的引擎～⼀般效果图～⾸次反弹选择irradiance map(光照贴图)～⼆次反弹选择light cache(灯光缓存)。

Ambient Occlusion～简称AO～中⽂叫环境光散射、环境光吸收、环境光遮蔽～如Maya中的Bake AO似乎就⼀直是译成“烘焙环境吸收贴图。

,⼆,Irradiance map,光照贴图) 卷展栏设置- 1 -参数设置:1、Min rat(最⼩⽐率):测试值:-3⾄-6 出图值:-32、Max rat(最⼤⽐率):测试值:-3⾄-5 出图值:-1⾄03、HSph subdivs(半球细分值):测试值:30 出图值:60-80注:⽐较省事的办法是选择常⽤预设～测试时～选择very low(⾮常低) ,出图时选择medium,中等,即可。

detail enhancement,细节增强,:知识点:细节增强算法为场景中的细节⽽设计。

由于Irradiance Map⾃⾝的分辨率限制～在渲染过程中会虚化图像～致使产⽣杂点和闪烁。

Detail enhancement 是⼀种通过⾼精度的Brute-force采样⽅式的计算的⽅式。

这个和ambient occlusion,OCC,的计算⽅式类似～但是更加精确～⽽且会将光线弹射也⼀起计算。

Scale:这个属性定义了半径的单位。

Screen : 半径是以像素计算的World :半径是以世界单位来计算的,三,light cache(灯光缓存)1、Subdivs(细分值):测试值:100 出图值:800-12002、Sample size(采样尺⼨):测试值:0.02 出图值:⽆限接近于0 ,Sample size可控制图像中噪点的多少, - 2 -⼆、 V-RAY标签栏,⼀,frame buffer帧缓存1、enable built-in frame buffer(创建内置帧缓存窗⼝)关闭common公共参数标签栏下max默认帧缓存窗⼝Rendered frame window, 打开frame buffer下的enable built-in frame buffer(创建内置帧缓存窗⼝)。

Vray渲染知识和出图流程及参数设置Vray的标准材质（VrayMtl）于max的标准材质（Standard）相比有什么特点：Vray的标准材质（VrayMtl）是专门配合Vray渲染器使用的材质，因此当使用Vray渲染器时候，使用这个材质会比Max的标准材质（Standard）再渲染速度和细节质量上高很多。

其次，他们有一个重要的区别，就是Max的标准材质（Standard）可以制作假高光（即没有反射现象而只有高光，但是这种现象在真实世界是不可能实现的）而Vray的高光则是和反射的强度息息相关的。

还有在使用Vray渲染器的时候只有配合Vray 的材质（标准材质或其他Vray材质）是可以产生焦散效果的，而在使用Max的标准材质（Standard）的时候这种效果是无法产生的。

在Vray使用全局光照之后，如果没控制好房间内部会产生色溢的现象，请问有什么方法可以改变（控制）色溢的现象发生？？？1：用vr的包裹材质可以很好的控制房间内部会产生色溢的现象具体方法是再原来的材质的基础上加一层包裹材质然后减少物体发射GI的大小2：把产生全局光照GI 适度的减小``就可以控制色益的问题3：按Ｆ10, 在间接照明中降低饱和键,可改善颜色益出.使用Vray渲染，如果没控制好参数，会产生噪点，如何处理？？造成图面有噪点的原因主要和材质选择和灯光的曝光不足有主要关系1：在选择材质方面最好选择Vray的材质（而不要选择Max的材质）2：提高首次和第二次的反弹倍增值（Primary bounces及Secondary bounces 的Multiplier）以提高间接照明的反弹亮度。

3：增加细分值,其中包括灯光的细分，材质的细分，半球细分值，焦散的细分，模糊细分，全局细分等细分值。

它可以有效的提高对细节的表现效果4：提高采样的数值，如补差采样（Interp sample）等采样的比率及数值。

它可以提高Vray对场景渲染的准确性，减少误差和噪点的产生5通过对Vray的核心技术（rQMC sampler）的设置来控制噪点的产生。

VR渲染篇:设置VRay标准灯光和光度学灯光.在场景中创建多个VRay灯光作为主光源,设定灯光参数:强度为:76,颜色为白,灯光的长宽为:150MM.光度学灯光:单击目标点光源,在空间中需创建射灯的地置创建多个,参数设定为:Light Type(类型)下勾选开关(ON),灯光分布方式为:Web,颜色(Color):High Pressure Sodium,设定为淡黄色,加一个光域网文件(166),强度为7100,打开Shadow Map Params参数面板,Bias:1(偏移值):1Size(阴影大小):512Sample Range(采样范围):4预设渲染参数的设置:1,按F10打开面板,在全局参数(V-Ray Global switches)取消默认灯光(Default Lights)的勾选,在图像采样,抗锯齿(V-Ray Image sampler (Antialiasing)卷展栏设定类型为Adaptive Subdivision(自适应细分),抗锯齿为Area. 大小1.52.在V- Ray::Color Mapping(颜色映射)卷展栏,设置Type(类型)为指数(Exponential),Dark Multiplier(变暗倍增器):2, Bright M u l t i p l i e r(变亮倍增器):2,G a m m a(伽玛值):1.3,勾选开启全局照明(GI),设定首次反弹GI为:(发光贴图),二次反弹为(灯光缓冲).设定发光贴图参数(lrradiance Map):当前预置上:自定义(Custom)基本参数中最小比率:-5,最大比率:-3.模型细分:50,插补采样:20. 设定灯光缓冲(Light cache):细分:800, 采样大小:0.02,比例:屏幕, 进程数量:2. 勾选重建参数下预滤器,Pre-filter.设定摄像机类型:在创建面板,单击选择为VRay的物体像机,然后在TOP视图创建一个,物理相机的三个重要参数:光圈,快门和ISO 感光.参数设定为:类型:Still camf-mumber(光圈):5 相机的光圈大小,控制渲染图的最终亮度,值越小图像越亮.可时和景深有关,小光圈景深大.反之同理.Shutter Speed(快门速度):18:控制光的进光时间,值越小,进光时间越长,图就越亮.反之,值越大,进光时间越小,图越暗.film speediso(ISO):450,控制图的亮暗,值越大,表示ISO的感光系数强,图越亮.一般白天效果比较适合用较小的ISO,而晚上效果比较适合用较大的ISO.最终渲染设置:设置最终渲染参数,只是在预制渲染参数的基础上把一些关键的参数设置的更高一些,以保证最终渲染品质.1.在全局面板, 取消勾选默认灯光, 设定Raytracing(光线跟踪):Secondary Rays Bias(二级光线偏移):0.0022.在图像采样和抗锯齿:选择Adaptive Subdivision,(自适应细分) Mitchell-Netravali.3,在自适应图像采样栏,设定最小比率和最大比率:-1, 2. 颜色阈(Clr thresh)值:0.1,勾选对象轮廓(Object outline),标准阈值(Nrm Thresh):0.054,间接照明为发光贴图和灯光缓冲.5, 发光贴图参数:预置自定义,最小比率:-5,最大比率:-2,模型细分:50,插补采样:20.颜色阈值:0.3,标准阈值:0.1.6,灯光贴图栏,设定细分:1200,进程数量:4.勾选预滤器:107,在rQMC 采样器面板,设定适应数量:0.85,噪波阈值:0.005,最小采样值:10,全局细分倍增器:1.28,颜色映射面板:类型为: 指数变暗倍增器:2, 变亮倍增器:2,伽玛值:1.9,设定最终的图像输出尺寸为:2000*1500.灯光和渲染二：使用VRay Sun灯光模拟日光和VRay Sky模拟天光相结合的方法创建真实的日光效果。
