汽车装配常用工具量具1、前言现代汽车工业的快速发展,各类汽车装配用工具量具可谓功不可没。
本篇文章将对汽车总装装配厂常用工具量具进行介绍。
其所讲之处,大多是个人所见所闻,亦是逐步认识汽车总装装配厂的一个认识点。
其所介绍的内容涵盖了各类扳手、起子、钳子、锤子、钢板尺、卡钳、游标卡尺、千分尺、万用表等等。
下面就对它们进行一一介绍。
2、常用工具量具介绍2.1、扳手类扳手是一种用于拧紧或旋松螺栓、螺母等螺纹紧固件的工具,主要有呆扳手、活动扳手、梅花扳手、套筒扳手、内六角扳手和扭力扳手这几种。
2.1.1、呆扳手呆扳手,又叫开口扳手,是一端或两端带有固定尺寸开口的扳手。
其开口的中心平面和本体中心平面成15°角,这样既能适应人手的操作方向,又可降低对操作空间的要求。
通常用45号、50号钢锻造,并经热处理。
呆扳手如图2-1所示。
图2-1开口扳手【规格】:呆扳手规格是以两端开口的宽度S(mm)来表示的,有5.5、6、7、8…75、80等多种规格。
2.1.2、活动扳手活动扳手能绕淬硬的销轴转动,以此来调节夹持扳口的大小。
如图2-2所示。
图2-2活动扳手【规格】:活动扳手规格是以扳手长度(mm)来表示,有150、200、250等多种规格。
2.1.3、梅花扳手梅花扳手两端是环状的,环的内孔由两个正六边形互相同心错转30°而成使用时,扳动30°后,即可换位再套,因而适用于狭窄场合下操作,与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便。
通常用45钢或40Cr锻造,并经热处理。
如图2-3所示。
图2-3梅花扳手【规格】其规格是以闭口尺寸S(mm)来表示,如8、10、12等。
2.1.4、套筒扳手套筒扳手是专门用于紧固和拆卸六角头螺栓、螺母,特别适用于空间狭小、深凹的场合,套筒头是一个凹六角形的圆筒,用来套入六角螺帽。
与此同时扳手一般都会有一套各种规格的柄、接杆、万向接头、旋具接头、弯头手柄等。

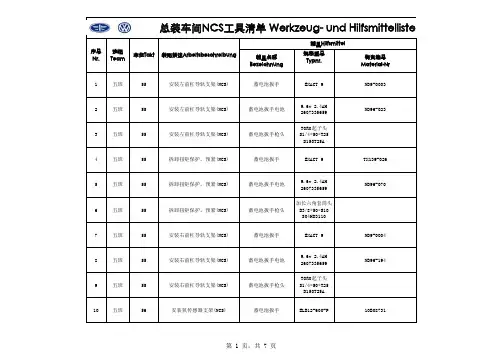

辅具名称Bezeichnung规格型号Typnr.物资编号Material-Nr1五班55安装左前杠导轨支架(NCS)蓄电池扳手EXACT 9ND9-00032五班55安装左前杠导轨支架(NCS)蓄电池扳手电池9.6v 2.4AH 2607335659ND96-0233五班55安装左前杠导轨支架(NCS)蓄电池扳手枪头TOR0起子头S1/4*50*T25D150T25A 4五班55拆卸扭矩保护,预紧(NCS)蓄电池扳手EXACT 9TX139-0265五班55拆卸扭矩保护,预紧(NCS)蓄电池扳手电池9.6v 2.4AH 2607335659ND96-0706五班55拆卸扭矩保护,预紧(NCS)蓄电池扳手枪头加长六角套筒头B3/8*50*S10S04HD31107五班55安装右前杠导轨支架(NCS)蓄电池扳手EXACT 9ND9-00048五班55安装右前杠导轨支架(NCS)蓄电池扳手电池9.6v 2.4AH 2607335659NB96-1949五班55安装右前杠导轨支架(NCS)蓄电池扳手枪头TOR0起子头S1/4*50*T25D150T25A 10五班56安装氧传感器支架(NCS)蓄电池扳手ELB12-600-P10B08731总装车间NCS工具清单 Werkzeug- und Hilfsmittelliste序号Nr.车位Takt班组Team辅具Hilfsmittel装配描述ArbeitsbeschreibungBezeichnung Typnr.Material-NrBezeichnung Typnr.Material-NrBezeichnung Typnr.Material-NrBezeichnung Typnr.Material-NrBezeichnung Typnr.Material-Nr。
汽车维护厂设备和设施清单汽车维护厂是提供汽车维修、保养、检测等服务的场所,其设备和设施的配置直接关系到维修质量和效率。
本文档列举了一家典型的汽车维护厂所需的主要设备和设施,以供参考。
一、维修工具及设备1.1 通用工具- 螺丝刀套装- 扳手套装- 钳子套装- 锤子- 量具(尺子、卡尺等)1.2 专业设备- 汽车发动机吊架- 汽车翻转架- 汽车诊断仪- 四轮定位仪- 刹车检测仪- 电瓶检测仪- 照明灯具(车下照明)二、保养设备及材料2.1 保养工具- 机油滤清器扳手- 空气滤清器扳手- 燃油滤清器扳手- 冷却液加注工具- 轮胎充气泵2.2 材料- 机油- 冷却液- 刹车油- 转向助力油- 轮胎充气泵气嘴三、检测设备- 汽车电脑解码器- 发动机磨损检测仪- 尾气分析仪- 电池检测仪- 传感器检测仪四、维修车间设施- 工作台(含抽屉式工具柜)- 物料架(含常用零件、材料存放)- 油漆柜(存放油漆及稀释剂)- 安全警示标志- 消防器材五、客户休息区设施- 休息桌椅- 电视- 饮水机- 报刊杂志架- 卫生间六、办公及管理设施- 电脑- 打印机- 复印机- 传真机- 客户管理系统- 员工考勤系统七、其他设施- 停车场- 洗车房- 油品销售区汽车维护厂设备和设施的配置需根据实际业务需求和场地条件进行调整。
本文档提供的清单仅供参考,具体配置需根据实际情况进行取舍。
汽车修理常用工具一、通用工具通用工具有手锤、起子、钳子、扳手等.(一)手锤使用前检查锤头和手柄的稳固情况。
手锤使用分为:手腕挥、小臂挥、大臂挥三种。
(二)起子起子分为一字起和十字起(三)钳子钳子种类很多,汽车修理常用锂鱼钳和尖嘴钳两种。
1、扁嘴钳2、鲤鱼钳:3、尖嘴钳:用于在狭小地方夹持零件。
4、水口钳(四)扳手用于折装有棱角的螺栓和螺母.汽车修理常用的有套筒扳手、梅花扳手、开口扳手、活动扳手、扭力扳手、内六角扳手.1。
套筒扳手套筒扳手的材料、环孔形状与梅花扳手相同,适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母,套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接杆等组成,各种手柄适用于各种不同的场合,以操作方便或提高效率为原则,常用套筒扳手的规格是l0~32 mm。
在汽车维修中还采用了许多专用套筒扳手,如火花塞套筒、轮毂套筒、轮胎螺母套筒等。
2,梅花扳手:梅花扳手同开口扳手的用途相似。
其两端是花环式的。
其孔壁一般是12边形,可将螺栓和螺母头部套住,扭转力矩大,工作可靠,不易滑脱,携带方便。
使用时,扳动30 后,即可换位再套,因而适用于狭窄场合下操作.与开口扳手相比,梅花扳手强度高,使用时不易滑脱,但套上、取下不方便.其规格以闭口尺寸S(mm)来表示,如8—10、12-14等;通常是成套装备,有八件一套、十件一套等;通常用45号钢或40Cr锻造,并经热处理。
3。
开口扳手最常见的一种扳手,又称呆扳手,其开口的中心平面和本体中心平面成l5 角,这样既能适应人手的操作方向,又可降低对操作空间的要求.其规格是以两端开口的宽度s(mm)来表示的,如8—10、12—14等;通常是成套装备,有八件一套、十件一套等;通常用45号、50号钢锻造,并经热处理。
:4。
活动扳手:其开口尺寸能在一定的范围内任意调整,使用场合与开口扳手相同,但活动扳手操作起来不太灵活。
其规格是以最大开口宽度(mm)来表示的,常用的有150mm、300 mm等,通常是由碳素钢(T)或铬钢(Cr)制成的。
备妥必备的汽修工具清单汽修工具是汽车维修和保养过程中必不可少的物品。
事先准备好必备的汽修工具清单,可以帮助您进行高效的汽车维修工作。
下面将详细列出所需工具,并给出购买建议。
一、基本工具1. 扳手:准备好一套不同尺寸的扳手,包括螺丝刀和扳手套装。
这些工具可以用于拆卸和装配各种部件。
建议购买带有不同尺寸的可调节扳手,以适应不同大小的螺母和螺栓。
2. 扳手扩展杆:扩展杆可以帮助您更容易地拆卸深处的螺母和螺栓。
选择一个有不同长度和角度的扩展杆,以适应各种情况。
3. 扳手把:用于提供额外的扭矩力和更好的控制力,适用于需要大力矩的螺母和螺栓。
4. 螺丝刀:选择一套不同尺寸和类型的螺丝刀,包括十字头和平头螺丝刀,以适应不同类型的螺丝。
5. 锤子:准备一把中型锤子作为敲打工具,用于辅助拆卸和安装部件。
二、测量和检测工具1. 温度计:选择一个数字显示的温度计,可以帮助您快速测量水温、气温等情况。
2. 线锯:准备一条5米或更长的卷尺,以便在测量尺寸时能够方便地移动和测量。
3. 破壁笔:用于检测油漆是否有裂纹或事故痕迹。
建议选择一个具有锋利且坚固的激光指示针的破壁笔。
三、电动工具1. 电钻:作为一个多功能工具,电钻可以用来拆卸和安装螺丝,以及钻孔。
选择一个具有不同马力和速度控制的电钻,以适应不同的工作需求。
2. 手电钻:对于难以到达的位置,手电钻可以提供更好的灵活性。
选择一个充电型的手电钻,以便在没有电源的情况下使用。
四、安全工具1. 劳保设备:包括手套、护目镜、口罩等,以防止事故和化学物质对身体的伤害。
2. 千斤顶:在更换轮胎或底盘工作时,千斤顶是必不可少的工具。
选择一个适合您车辆重量和类型的千斤顶,并确保千斤顶具有足够的承重能力。
3. 支撑架:为了确保在维修过程中车辆的稳定性,使用支撑架将车辆固定在所需的位置。
4. 废油桶:处理废油是汽车维修中的常见任务,因此准备一个适当大小的废油桶是必要的。
总结:以上列出的汽修工具清单只是基本的范例,实际的使用情况可能会根据具体的汽车型号和维修需求而有所不同。
