CN201220065144-基于物联网的果园...-实用新型

格式：pdf
大小：587.25 KB
文档页数：9

下载文档原格式

【CN109636661A】一种基于大数据的果园管理系统【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105186.X(22)申请日 2019.02.01(71)申请人西南大学地址 400715 重庆市北碚区天生路2号(72)发明人蒋猛　蒋雅茜　杨一丰　何玉　蒋思凯　杨瑞卿　石洪康　张建军　(51)Int.Cl.G06Q 50/02(2012.01)H04L 29/08(2006.01)H04W 84/18(2009.01)(54)发明名称一种基于大数据的果园管理系统(57)摘要本发明涉及农业信息化技术领域，公开了一种基于大数据的果园管理系统，其特征在于：包括RFID电子标签、数据采集系统、ZigBee路由器、ZigBee协调器、Internet网络、云计算平台、云存储平台和终端用户平台；本系统通过RFID电子标签可精确到每一颗果树，实现对果树的精确管理，由ZigBee无线传输，一层一层向上传输数据到云存储平台，融合大数据，实现用户端与数据端的信息双向传递，大数据库在线管理、更新、共享，并对数据深度挖掘，帮助不同用户平台完成不同需求的决策判断，系统大幅度提高了果园管理水平及效率，为果园管理提供新的管理思路和方法。

权利要求书1页说明书5页附图2页CN 109636661 A 2019.04.16C N 109636661A权　利　要　求　书1/1页CN 109636661 A1.一种基于大数据的果园管理系统，其特征在于：包括RFID电子标签（1）、数据采集系统（2）、ZigBee路由器（3）、ZigBee协调器（4）、Internet网络（5）、云计算平台（6）、云存储平台（7）和终端用户平台（8）；所述数据采集系统（2）是由传感器模块（2.1）、CC2530微处理器（2.2）、RFID读写模块（2.3）、RF天线（2.4）和USB接口（2.5）组成；所述传感器模块（2.1）包含CO2传感器（2.1.1）、光照传感器（2.1.2）、土壤PH值传感器（2.1.3）、温湿度一体传感器（2.1.4）、土壤导电率传感器（2.1.5）、雨量传感器（2.1.6）和CCD图像传感器（2.1.7）；所述CC2530微处理器（2.2）的I/O口分别与CO2传感器（2.1.1）、光照传感器（2.1.2）、土壤PH值传感器（2.1.3）、温湿度一体传感器（2.1.4）、土壤导电率传感器（2.1.5）、雨量传感器（2.1.6）、CCD图像传感器（2.1.7）、RFID读写模块（2.3）、RF天线（2.4）和USB接口（2.5）连接；所述云计算平台（6）由大数据数据库（6.1）、信息处理系统（6.2）、信息管理系统（6.3）、决策支持系统（6.4）、专家系统（6.5）和溯源系统（6.6）六个子系统构成，且这六个子系统相互连接，数据共享；所述终端用户平台（8）由果园旅游管理平台（8.1）、果园现场管理平台（8.2）、电商平台（8.3）和政府管理平台（8.4）四个子平台构成，各子平台相互连接，数据共享；所述Internet网络（5）分别与ZigBee协调器（4）、云计算平台（6）、云存储平台（7）和终端用户平台（8）连接，且Internet网络（5）与ZigBee协调器（4）、云计算平台（6）和终端用户平台（8）可进行双向通信，Internet网络（5）与云存储平台（7）只能进行单向通信；所述云计算平台（6）与云存储平台（7）直接连接，并可进行双向通信。

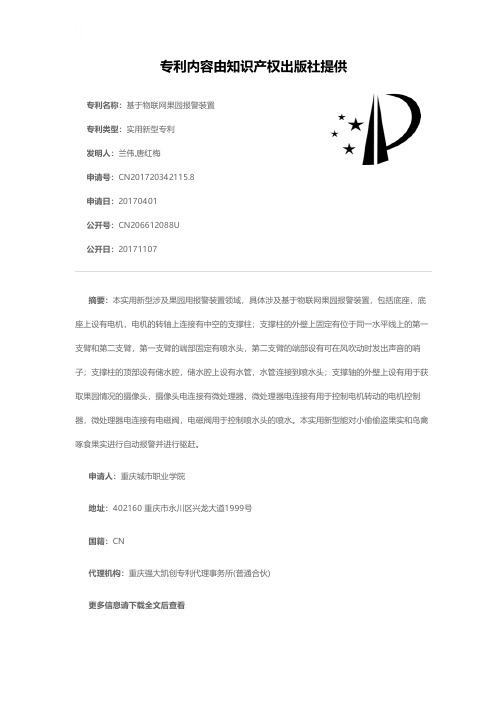

基于物联网果园报警装置[实用新型专利]

专利名称：基于物联网果园报警装置专利类型：实用新型专利
发明人：兰伟,唐红梅
申请号：CN201720342115.8
申请日：20170401
公开号：CN206612088U
公开日：
20171107
专利内容由知识产权出版社提供
摘要：本实用新型涉及果园用报警装置领域，具体涉及基于物联网果园报警装置，包括底座，底座上设有电机，电机的转轴上连接有中空的支撑柱；支撑柱的外壁上固定有位于同一水平线上的第一支臂和第二支臂，第一支臂的端部固定有喷水头，第二支臂的端部设有可在风吹动时发出声音的哨子；支撑柱的顶部设有储水腔，储水腔上设有水管，水管连接到喷水头；支撑轴的外壁上设有用于获取果园情况的摄像头，摄像头电连接有微处理器，微处理器电连接有用于控制电机转动的电机控制器，微处理器电连接有电磁阀，电磁阀用于控制喷水头的喷水。

本实用新型能对小偷偷盗果实和鸟禽啄食果实进行自动报警并进行驱赶。

申请人：重庆城市职业学院
地址：402160 重庆市永川区兴龙大道1999号
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
更多信息请下载全文后查看。

一种果园信息智能采集与管理系统[实用新型专利]

(10)授权公告号 CN 202043142 U(45)授权公告日 2011.11.16C N 202043142 U*CN202043142U*(21)申请号 201120171709.X(22)申请日 2011.05.26H04L 29/08(2006.01)G08C 17/02(2006.01)A01G 17/00(2006.01)(73)专利权人中国农业科学院农业信息研究所地址100081 北京市海淀区中关村南大街12号中国农业科学院农业信息研究所专利权人胡林周国民丘耘(72)发明人胡林周国民丘耘(74)专利代理机构北京市盛峰律师事务所11337代理人赵建刚(54)实用新型名称一种果园信息智能采集与管理系统(57)摘要一种果园信息智能采集与管理系统，包括果园信息采集子系统、通讯子系统、果园信息处理分析子系统和客户端，所述果园信息采集系统通过所述通讯子系统与所述果园信息处理分析系统通讯，所述果园信息处理分析系统与所述客户端通讯。

本实用新型能够根据不同的需求设定监测或不监测；监测时，又根据农事的不同，设定不同的频率，并且要求动静态图像相结合，满足生产和管理的需要，可以广泛地应用在病虫害监测、生产过程控制、产品溯源等方面。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页说明书 3 页附图 2 页1.一种果园信息智能采集与管理系统，其特征在于：包括果园信息采集子系统、通讯子系统、果园信息处理分析子系统和客户端，所述果园信息采集系统通过所述通讯子系统与所述果园信息处理分析系统通讯，所述果园信息处理分析系统与所述客户端通讯。

2.根据权利要求1所述的果园信息智能采集与管理系统，其特征在于：所述果园信息采集子系统包括果园数据服务器、环境数据采集子系统、视频图像采集子系统和采集频率控制单元，所述视频图像采集子系统与所述果园数据服务器通讯连接，所述环境数据采集子系统也与所述果园数据服务器通讯连接，所述果园数据服务器与所述采集频率控制单元通讯连接，所述果园数据服务器通过所述通讯子系统与所述果园信息处理分析系统通讯。

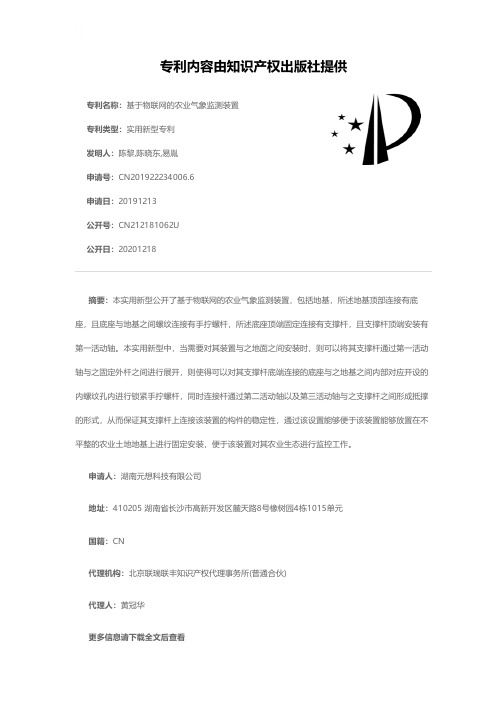

基于物联网的农业气象监测装置[实用新型专利]

专利名称：基于物联网的农业气象监测装置专利类型：实用新型专利
发明人：陈黎,陈晓东,易胤
申请号：CN201922234006.6
申请日：20191213
公开号：CN212181062U
公开日：
20201218
专利内容由知识产权出版社提供
摘要：本实用新型公开了基于物联网的农业气象监测装置，包括地基，所述地基顶部连接有底座，且底座与地基之间螺纹连接有手拧螺杆，所述底座顶端固定连接有支撑杆，且支撑杆顶端安装有第一活动轴。

本实用新型中，当需要对其装置与之地面之间安装时，则可以将其支撑杆通过第一活动轴与之固定外杆之间进行展开，则使得可以对其支撑杆底端连接的底座与之地基之间内部对应开设的内螺纹孔内进行锁紧手拧螺杆，同时连接杆通过第二活动轴以及第三活动轴与之支撑杆之间形成抵撑的形式，从而保证其支撑杆上连接该装置的构件的稳定性，通过该设置能够便于该装置能够放置在不平整的农业土地地基上进行固定安装，便于该装置对其农业生态进行监控工作。

申请人：湖南元想科技有限公司
地址：410205 湖南省长沙市高新开发区麓天路8号橡树园4栋1015单元
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：黄冠华
更多信息请下载全文后查看。

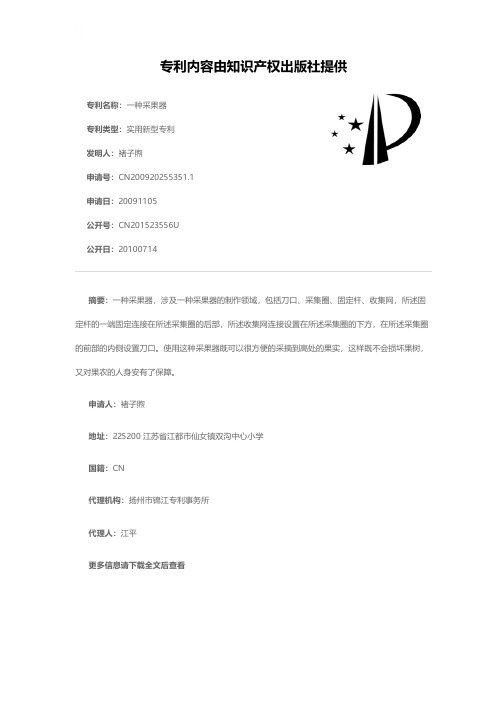

一种采果器[实用新型专利]

专利名称：一种采果器
专利类型：实用新型专利
发明人：褚子煦
申请号：CN200920255351.1申请日：20091105
公开号：CN201523556U
公开日：
20100714
专利内容由知识产权出版社提供
摘要：一种采果器，涉及一种采果器的制作领域，包括刀口、采集圈、固定杆、收集网，所述固定杆的一端固定连接在所述采集圈的后部，所述收集网连接设置在所述采集圈的下方，在所述采集圈的前部的内侧设置刀口。

使用这种采果器既可以很方便的采摘到高处的果实，这样既不会损坏果树，又对果农的人身安有了保障。

申请人：褚子煦
地址：225200 江苏省江都市仙女镇双沟中心小学
国籍：CN
代理机构：扬州市锦江专利事务所
代理人：江平
更多信息请下载全文后查看。

一种基于遥控果园管理主机的回填装置[实用新型专利]

专利名称：一种基于遥控果园管理主机的回填装置专利类型：实用新型专利
发明人：刘清
申请号：CN202020198418.9
申请日：20200224
公开号：CN212992901U
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于遥控果园管理主机的回填装置，包括安装组件、调节组件和固定组件，所述固定组件的顶部固定安装有变速箱，所述变速箱的输出端固定安装有回填组件，所述固定组件的两侧皆固定安装有调节组件，所述调节组件的一侧皆活动安装有行走轮。

本实用新型通过设置有一系列的结构使本装置在使用的过程中拧松调节栓，接着调节调节杆的角度，再拧紧调节栓进行固定，然后利用调节杆内部设置的导向套便于工作人员配合外接紧固栓进行组装工作，再旋转螺纹杆，接着利用螺纹杆在导向杆的内部进行上下移动，便于工作人员带动行走轮进行上下移动，便于工作人员根据地形条件进行调节，操作简单。

申请人：山东浩鸿机械制造有限公司
地址：272100 山东省济宁市任城区李营街道黄楼村南首
国籍：CN
更多信息请下载全文后查看。

一种果园智能灌溉系统[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021115091.0(22)申请日 2020.06.16(73)专利权人广西壮族自治区亚热带作物研究所（广西亚热带农产品加工研究所）地址 530002 广西壮族自治区南宁市兴宁区邕武路22号(72)发明人程三红　刘功德　苏艳兰　任二芳　艾静汶　吴伦忠　龙凌云　康远干　谢红辉　(74)专利代理机构贵州派腾知识产权代理有限公司 52114代理人刘宇宸(51)Int.Cl.A01G 25/16(2006.01)A01C 23/00(2006.01)A01C 23/04(2006.01)A01M 7/00(2006.01)(54)实用新型名称一种果园智能灌溉系统(57)摘要本实用新型公开了一种果园智能灌溉系统，属于智能灌溉技术领域，包括储水箱、液体肥料存储箱、农药存储箱、液体肥料稀释箱、中央处理单元、数据采集模块、传感器组、分布式灌溉水管和肥料喷洒头；液体肥料稀释箱通过导管分别与储水箱、液体肥料存储箱、农药存储箱相连通，导管上分别设有电磁阀a、电磁阀b和电磁阀e；储水箱通过水管A与分布式灌溉水管连接，液体肥料稀释箱通过水管B与肥料喷洒头连接，水管A、水管B上还分别设有智能水泵；数据采集模块与传感器组连接，中央处理单元与数据采集模块连接，控制单元与中央处理单元连接，中央处理单元还分别与各个电磁阀、智能水泵控制连接。

本新型提高智能化，提高工作效率。

权利要求书1页说明书2页附图1页CN 212487774 U 2021.02.09C N 212487774U1.一种果园智能灌溉系统，其特征在于：包括储水箱、液体肥料存储箱、农药存储箱、液体肥料稀释箱、中央处理单元、数据采集模块、传感器组、分布式灌溉水管和肥料喷洒头；所述液体肥料稀释箱通过导管分别与储水箱、液体肥料存储箱、农药存储箱相连通，导管上分别设有电磁阀a、电磁阀b和电磁阀e；储水箱通过水管A与分布式灌溉水管连接，液体肥料稀释箱通过水管B与肥料喷洒头连接，水管A、水管B上还分别设有智能水泵；水管A上设有电磁阀d，水管B上设有电磁阀c；所述数据采集模块与传感器组连接，中央处理单元与数据采集模块连接，控制单元与中央处理单元连接，中央处理单元还分别与电磁阀a、电磁阀b、电磁阀c、电磁阀d、电磁阀e 和智能水泵控制连接。

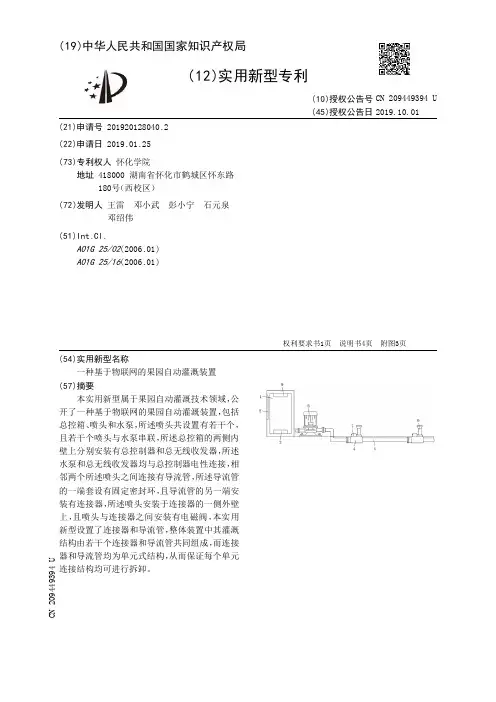

【CN209449394U】一种基于物联网的果园自动灌溉装置【专利】

技术领域 [0001] 本实用新型属于果园自动灌溉技术领域，具体涉及一种基于物联网的果园自动灌溉装置。
背景技术 [0002] 果园自动灌溉是指利用现有的自动灌溉装置对果园进行定时、定量的灌溉操作，以满足对应果园植被的生长需求，现有果园中的灌溉设备大多以漫灌设备和喷灌设备为主，配合相应的控制器、湿度和温度等检测装置进行自动化的操控，从而大大降低了果园管理的人工成本，但是，现有的灌溉方式中，无论采用何种灌溉设备均需要进行导流管道的铺设，现有的单根管道大多较长，若其中某一部分出现破损时，则需要对整个管道进行检修更换，若管道暴露于外部其更换操作相对简单，若管道预埋于土壤内其更换操作则十分复杂，若采用多个管道连接的方式进行导流，一方面其连接的位置处更容易出现漏水现象，另一方面在进行其中一个管道的拆装时对相邻的管道或结构仍会造成一定影响，甚至导致相邻结构出现破损现象。
3 .根据权利要求1所述的一种基于物联网的果园自动灌溉装置，其特征在于：所述总控箱（1）的一侧外壁上嵌入有显示屏（2），所述显示屏（2）与总控制器（3）电性连接。
4 .根据权利要求1所述的一种基于物联网的果园自动灌溉装置，其特征在于：所述分控箱（7）的两侧外壁上均开设有通孔（23），所述通孔（23）的直径为1-2cm。
5 .根据权利要求4所述的一种基于物联网的果园自动灌溉装置，其特征在于：所述分控箱（7）的顶端焊接有顶盖（24），所述顶盖（24）的两侧均设置有倾斜侧耳，且两个倾斜侧耳分别对分控箱（7）两侧的通孔（23）形成遮挡。
2
CN 209449394 U
说明书
1/4 页
一种基于物联网的果园自动灌溉装置
开了一种基于物联网的果园自动灌溉装置，包括总控箱、喷头和水泵，所述喷头共设置有若干个，且若干个喷头与水泵串联，所述总控箱的两侧内壁上分别安装有总控制器和总无线收发器，所述水泵和总无线收发器均与总控制器电性连接，相邻两个所述喷头之间连接有导流管，所述导流管的一端套设有固定密封环，且导流管的另一端安装有连接器，所述喷头安装于连接器的一侧外壁上，且喷头与连接器之间安装有电磁阀，本实用新型设置了连接器和导流管，整体装置中其灌溉结构由若干个连接器和导流管共同组成，而连接器和导流管均为单元式结构，从而保证每个单元连接结构均可进行拆卸。

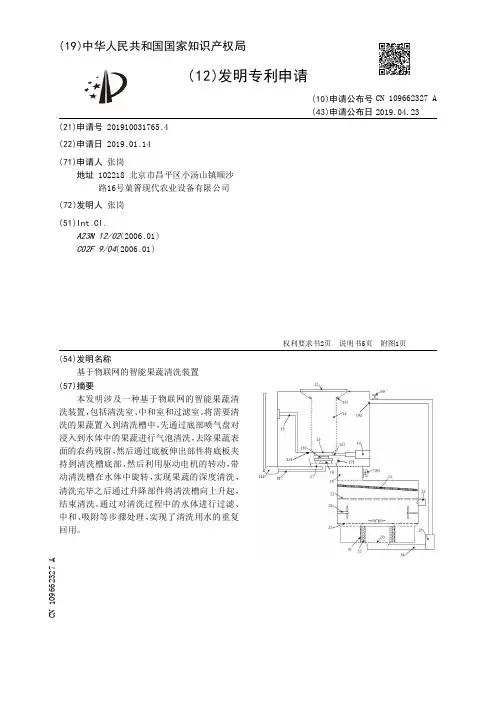

【CN109662327A】基于物联网的智能果蔬清洗装置【专利】

2
CN 109662327 A
权利要求书
2/2 页
所述升降竖杆能够带动所述升降底板90 °的旋转。 3 .根据权利要求1所述的基于物联网的智能果蔬清洗装置，其特征在于，所述转动支撑
板为顶部单向旋转凹槽凸块设置，并与所述底板底部设置的凸块凹槽相配合。 4 .根据权利要求1所述的基于物联网的智能果蔬清洗装置，其特征在于，所述底板顶部
设置为粗糙化平面。 5 .根据权利要求1所述的基于物联网的智能果蔬清洗装置，其特征在于，所述横向网孔
板的网孔孔径为10~12mm。 6 .根据权利要求1所述的基于物联网的智能果蔬清洗装置，其特征在于，所述清洗槽的
密布的通孔的孔径为3~10mm，所述喷气盘的密布通孔的孔径为2~8mm。 7 .根据权利要求1-6所述的基于物联网的智能果蔬清洗装置，其特征在于，在所述清洗
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910031765 .4
(22)申请日 2019 .01 .14
(71)申请人张岗地址 102218 北京市昌平区小汤山镇顺沙路16号菓箐现代农业设备有限公司
(72)发明人张岗
(51)Int .Cl . A23N 12/02(2006 .01) C02F 9/04(2006 .01)
权利要求书2页说明书5页附图1页
CN 109662327 A
CN 109662327 A
权利要求书
1/2 页
1 .一种基于物联网的智能果蔬清洗装置，其特征在于：包括清洗室、中和室和过滤室；所述清洗室包括清洗室壳、清洗槽、轴承卡接口、上盖、底板、底板伸出部件、升降部件、清洗槽旋转部件、喷气盘、挡气板、供气管、供气管气泵、清洗室出水口、出水口电磁阀以及清洗室入水口；所述清洗槽竖直设置在清洗室壳内，且为顶部向外弧形开口的中空圆柱体结构，清洗槽的侧壁为密布的通孔结构，所述清洗槽通过其顶部的向外弧形开口卡接在所述轴承卡接口上，所述轴承卡接口通过支架固接在清洗室壳内，在所述清洗槽的正上方的清洗室壳的顶壁上设置有上盖，所述上盖一端铰接，另一端与清洗室壳的顶壁外部卡接；在所述清洗槽底部设置有圆形的所述底板，在所述底板一侧设置有所述底板伸出部件，所述底板伸出部件包括底板伸出杆和夹持钳，所述底板伸出杆一端固接于清洗室壳的内侧壁上另一端与所述夹持钳固接，所述底板伸出杆能够横向伸出和回收，所述夹持钳能够对所述底板进行夹持和松开；在与所述底板伸出部件相对的清洗室壳的内侧壁上设置有所述升降部件，所述升降部件包括升降杆和升降底板，所述升降杆一端固接在清洗室的内侧壁上另一端与所述升降底板固接且能够上下移动，所述升降底板能够上下移动的最下端为所述底板的上壁；在所述底板的下方设置有清洗槽旋转部件，所述清洗槽旋转部件包括转动支撑板和驱动电机，所述转动支撑板顶部与所述底板接触，底部设置所述驱动电机，所述驱动电机用于驱动所述转动支撑板并带动所述底板旋转继而带动所述清洗槽转动；在所述清洗槽旋转部件底部设置有所述喷气盘，所述喷气盘为中空圆盘结构，且中空圆盘的上壁为密布通孔结构，所述喷气盘的上部设置有底部与喷气盘外圆周侧固接而顶部向外倾斜的挡气板，在喷气盘底部中央连通有所述的供气管，所述供气管贯穿所述清洗室壳的底壁，且一端与所述喷气盘连通另一端设置在清洗室壳的外部且高度高于所述清洗室壳的顶壁的高度，在所述供气管上设置有用于对供气管内部气体进行增压的供气管气泵；在所述清洗室壳的底壁上设置有清洗室出水口，且在所述清洗室出水口上设置有出水口电磁阀，在清洗室壳的一侧壁的上半部设置有清洗室入水口；所述中和室包括中和室入水口、倾斜过滤板、横向网孔板、中和剂添加盒、搅拌轴和中和室出水口；所述中和室入水口设置在中和室的顶部并与所述清洗室出水口连通，ห้องสมุดไป่ตู้述倾斜过滤板设置在中和室内部的上半部，用于滤除进入到中和室的水体中的杂物，在倾斜过滤板的下部横向设置有横向网孔板，在所述横向网孔板下部的中和室的侧壁上设置有中和剂添加盒，在横向网孔板下部的中和室的侧壁上以及中和室的底壁上均设置有所述搅拌轴，所述中和室出水口呈圆环状设置在中和室的底壁的最外侧；所述过滤室设置在所述中和室的下部，包括过滤室入水口、竖筒过滤板、竖筒活性炭吸附层、过滤室出水口、回水管、回水水泵以及入水口电磁阀；所述过滤室入水口呈圆环状设置在过滤室的顶壁的最外侧并与所述中和室出水口连通，在所述过滤室入水口的内环处竖直设置有竖筒过滤板，在竖筒过滤板内部竖直设置有竖筒活性炭吸附层，在所述竖筒活性炭吸附层内部的过滤室的底壁上设置有过滤室出水口，所述回水管一端与所述过滤室出水口连通另一端与所述清洗室入水口连通，且在靠近清洗室入水口的部位设置有入水口电磁阀，在所述回水管上还设置有用于对回水管中水体进行增压的回水水泵。 2 .根据权利要求1所述的基于物联网的智能果蔬清洗装置，其特征在于，所述升降杆包括升降横杆和升降竖杆，所述升降竖杆能够通过伸缩实现所述升降底板的上下移动，同时

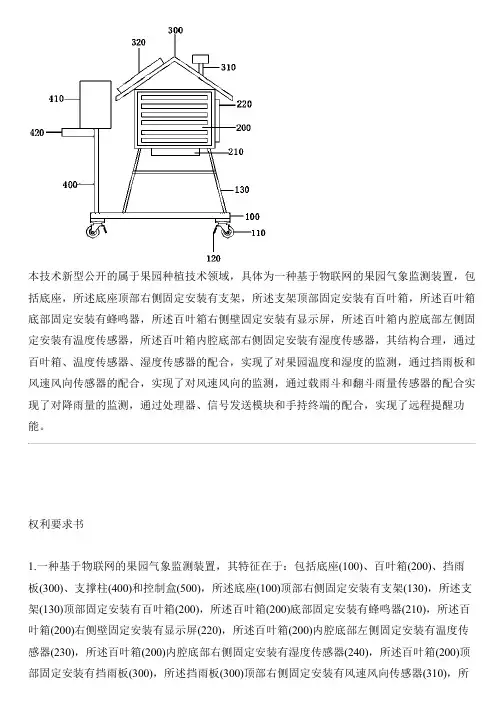

基于物联网的果园气象监测设备的制作方法

本技术新型公开的属于果园种植技术领域，具体为一种基于物联网的果园气象监测装置，包括底座，所述底座顶部右侧固定安装有支架，所述支架顶部固定安装有百叶箱，所述百叶箱底部固定安装有蜂鸣器，所述百叶箱右侧壁固定安装有显示屏，所述百叶箱内腔底部左侧固定安装有温度传感器，所述百叶箱内腔底部右侧固定安装有湿度传感器，其结构合理，通过百叶箱、温度传感器、湿度传感器的配合，实现了对果园温度和湿度的监测，通过挡雨板和风速风向传感器的配合，实现了对风速风向的监测，通过载雨斗和翻斗雨量传感器的配合实现了对降雨量的监测，通过处理器、信号发送模块和手持终端的配合，实现了远程提醒功能。

权利要求书1.一种基于物联网的果园气象监测装置，其特征在于：包括底座(100)、百叶箱(200)、挡雨板(300)、支撑柱(400)和控制盒(500)，所述底座(100)顶部右侧固定安装有支架(130)，所述支架(130)顶部固定安装有百叶箱(200)，所述百叶箱(200)底部固定安装有蜂鸣器(210)，所述百叶箱(200)右侧壁固定安装有显示屏(220)，所述百叶箱(200)内腔底部左侧固定安装有温度传感器(230)，所述百叶箱(200)内腔底部右侧固定安装有湿度传感器(240)，所述百叶箱(200)顶部固定安装有挡雨板(300)，所述挡雨板(300)顶部右侧固定安装有风速风向传感器(310)，所述挡雨板(300)顶部左侧固定安装有光伏板(320)，所述底座(100)顶部左侧固定安装有支撑柱(400)，所述支撑柱(400)顶部固定安装有载雨斗(410)，所述载雨斗(410)底部固定安装有翻斗雨量传感器(420)，所述百叶箱(200)内腔顶部固定安装有控制盒(500)，所述控制盒(500)内腔固定安装有处理器(510)，所述处理器(510)电性连接信号发送模块(520)，所述信号发送模块(520)电性连接手持终端(530)。

2.根据权利要求1所述的一种基于物联网的果园气象监测装置，其特征在于：所述处理器(510)电性连接蜂鸣器(210)，所述处理器(510)电性连接显示屏(220)，所述处理器(510)电性连接温度传感器(230)，所述处理器(510)电性连接湿度传感器(240)，所述处理器(510)电性连接风速风向传感器(310)，所述处理器(510)电性连接翻斗雨量传感器(420)，所述处理器(510)电性连接光伏板(320)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

基于物联网的果园环境信息监控系统申请号：201220065144.1申请日：2012-02-27申请(专利权)人山东农业大学地址271000 山东省泰安市岱宗大街61号发明(设计)人柳平增王文山臧官胜高钰舒邓振民张云飞程述汉主分类号G01D21/02(2006.01)I分类号G01D21/02(2006.01)I公开(公告)号202547690U公开(公告)日2012-11-21专利代理机构泰安市泰昌专利事务所 37207代理人姚德昌(10)授权公告号 CN 202547690 U(45)授权公告日 2012.11.21C N 202547690 U*CN202547690U*(21)申请号 201220065144.1(22)申请日 2012.02.27G01D 21/02(2006.01)(73)专利权人山东农业大学地址271000 山东省泰安市岱宗大街61号(72)发明人柳平增王文山臧官胜高钰舒邓振民张云飞程述汉(74)专利代理机构泰安市泰昌专利事务所37207代理人姚德昌(54)实用新型名称基于物联网的果园环境信息监控系统(57)摘要本实用新型公开了一种基于物联网的果园环境信息监控系统，其特征在于，包括相互连接的数据采集传输终端和数据管理服务器端，所述的数据采集传输终端包括微处理器模块，与微处理器模块连接有时钟模块、电压转换模块、环境信息检测模块、无线传输模块；本实用新型与现有技术相比，具有测量精确、操作方便、通用性高的优点。

(51)Int.Cl.权利要求书1页说明书3页附图3页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页说明书 3 页附图 3 页1/1页1.一种基于物联网的果园环境信息监控系统，其特征在于，包括相互连接的数据采集传输终端和数据管理服务器端，所述的数据采集传输终端包括微处理器模块，与微处理器模块连接有时钟模块、电压转换模块、环境信息检测模块、无线传输模块。

2.根据权利要求1所述的监控系统，其特征在于：所述的数据采集传输终端与数据管理服务器端无线连接。

3.根据权利要求1所述的监控系统，其特征在于：所述的环境信息检测模块包括光照传感器、风速风向传感器、空气温湿度传感器、二氧化碳浓度传感器、土壤电导率传感器以及土壤温湿度传感器。

4.根据权利要求1所述的监控系统，其特征在于：与数据管理服务器端连接的数据采集传输终端并联设有多个。

5.根据权利要求4所述的监控系统，其特征在于：所述并联的多个数据采集传输终端与数据管理服务器端间设有用于汇集数据采集传输终端数据并将其发射给数据管理服务器端的采集模块。

权利要求书CN 202547690 U基于物联网的果园环境信息监控系统技术领域[0001] 本实用新型涉及一种基于物联网的果园环境信息监控系统。

背景技术[0002] 多年来在果园环境信息监控方面，一般是靠果农的经验来定性地估计各种环境因子，无法对生产过程中的各种环境信息进行精确测量，实现最优化生产。

[0003] 目前有些高校已经开发了农业信息智能监控系统，其在农业智能管理起到了一定功效，但系统在操作的方便性及精准性方面还有待进一步改进，系统的可靠性及通用性也有待进一步提高。

发明内容[0004] 本实用新型克服了现有技术的不足，提供一种基于物联网的果园环境信息监控系统，本实用新型与现有技术相比，具有测量精确、操作方便、通用性高的优点。

[0005] 为解决上述技术问题，本实用新型通过以下技术。

[0006] 一种基于物联网的果园环境信息监控系统，包括相互连接的数据采集传输终端和数据管理服务器端，所述的数据采集传输终端包括微处理器模块，与微处理器模块连接有时钟模块、电压转换模块、环境信息检测模块、无线传输模块。

[0007] 上述的监控系统，所述的数据采集传输终端与数据管理服务器端无线连接。

[0008] 上述的监控系统，所述的环境信息检测模块包括光照传感器、风速风向传感器、空气温湿度传感器、二氧化碳浓度传感器、土壤电导率传感器以及土壤温湿度传感器。

[0009] 上述的监控系统，与数据管理服务器端连接的数据采集传输终端并联设有多个。

[0010] 上述的监控系统，所述并联的多个数据采集传输终端与数据管理服务器端间设有用于汇集数据采集传输终端数据并将其发射给数据管理服务器端的采集模块。

本实用新型的有益效果表现在：[0011] 本系统分为由数据采集传输终端和数据管理服务端组成，数据采集结点间采用无线组网方式进行信息传输，采集终端与服务端之间通过移动无线网络协议进行信息传输。

[0012] 数据采集传输终端包括微处理器模块、时钟模块、电压转换模块、环境信息检测模块、无线传输模块。

[0013] 微处理器模块编程控制时钟模块、电压转换模块、环境信息检测模块以及无线传输模块。

[0014] 时钟模块和电压转换模块是来实现微处理器模块芯片各个引脚之间的电压转换和时钟脉冲的控制。

[0015] 环境信息检测模块主要靠光照传感器、风速风向传感器、空气温湿度传感器、二氧化碳浓度传感器、土壤电导率传感器以及土壤温湿度传感器来实现，各传感器的信号线连接在微处理器模块芯片的引脚上，以实现对环境信息的检测。

[0016] 无线传输模块主要实现无线组网，负责各采集点采集命令及采集数据的发送和接受，完成数据向总结点的汇总。

[0017] 由此可见，本实用新型设计的果园环境信息监控系统紧贴当代农业需求，具有良好的推广和应用价值。

从使用效果看，系统可以及时地提供详细、准确的环境信息，为区域性管理提供科学及时的决策依据和可靠信息，具有显著的社会效益和较大的经济效益。

附图说明[0018] 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图；[0019] 图1是果园环境信息监控系统方案设计；[0020] 图2是数据采集终端结构图；[0021] 图3是数据传输系统图；[0022] 图4是数据采集结点工作流程图；[0023] 图5是数据转发总结点程序流程图；[0024] 图6是系统功能流程图；[0025] 图1中 1是系统安装平台，2是数据采集终端，3是CC1100模块，4是 RS232/TTL 电平转换模块，5是GPRS模块，6是Internet网络，7是数据管理服务器。

[0026] 具体实施方式：[0027] 为了使本技术领域的人员更好地理解本申请中的技术方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。

基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。

[0028] 如图1中，系统分为数据采集传输终端和数据管理服务端，数据采集结点间采用无线组网方式进行信息传输，采集终端与服务端之间通过移动无线网络协议进行信息传输。

[0029] 如图2所示，数据采集终端包括微处理器模块、时钟模块、电压转换模块、环境信息检测模块、无线传输模块。

[0030] 微处理器模块以微处理器MSP430为核心，配置了晶振、电压转换及JTAG仿真调试接口等部件。

为增加微处理器板的通用性，输出接口均采用统一的10针插座进行连接，插座的第1脚接电源，第10脚接地，其余按顺序连接各输出引脚。

[0031] 时钟模块和电压转换模块是来实现MSP430芯片各个引脚之间的时钟脉冲和电压转换的控制，其中电压转换由光电耦合器实现，为系统的安全性和稳定性提供了保障。

[0032] 环境信息检测模块由光照传感器、风速风向传感器、空气温湿度传感器、二氧化碳浓度传感器、土壤电导率传感器以及土壤温湿度传感器来实现，系统中所用的传感器具有高稳定性、抗干扰能力强、传送距离远、测量精度高以及响应速度快等特点，具体性能如下：空气温湿度传感器的温度测量精度为±0.5℃，湿度测量精度为±4.5%；土壤温度传感器的测量精度为±0.2℃；土壤湿度传感器的测量精度为±3%；风速传感器的测量精度为±0.3 m/s；风向传感器的测量精度为±5%；二氧化碳传感器的测量精度为±10ppm；电导率传感器的测量精度为±0.3 dS/m。

所用传感器输出的信号有模拟量和数字量两种。

输出模拟量的传感器需要把信号线接到MSP430有A/D转换功能的I/O引脚上，进行信号的处理；输出数字量的传感器只需把信号端子接处理器普通I/O口。

传感器输出的信号经调理电路处理后传送到数据采集终端MCU内部的模数转换器。

MCU在接收到采集命令后启动ADC，进行模数转换并取走数据，然后把经过处理的数据通过串行口传输到CC1100模块暂存。

[0033] 无线传输模块包括CC1100无线组网和GPRS远程数据传输两部分。

数据传输流程如图3所示。

CC1100模块主要实现无线组网，负责各采集点采集命令及采集数据的发送和接受，完成数据向总结点的汇总。

如图4所示，数据采集结点的工作流程图中，下位机系统初始化完成后，会一直循环检测是否收到数据服务端发出的采集数据命令。

当确定收到采集命令时，下位机开始工作，采集数据，并把所采集到的数据通过CC1100射频模块发送到总结点。

GPRS远程数据传输模块与总结点的微处理器相连接，通过RS232与MSP430芯片的USART连接，其中RS232模块完成RS232与TTL电平的转换，如图5所示，GPRS模块主要实现采集传输端与上位机数据管理服务端的通信，负责接收上位机发来的采集命令给采集端，以及把汇集到总结点的采集数据传回到服务端数据库中。

[0034] 数据管理服务端即信息监控中心系统采用普通计算机，主要包括PC机软件、服务器应用界面和环境信息数据库等部分。

数据管理系统使用了Microsoft公司的Microsoft Visual C++ 6.0，用 C++语言进行开发。

其集成开发环境有界面友好，开发效率高的特点。

[0035] 数据管理服务端的设计流程如图6所示，PC机软件采用JSP语言进行开发，使用开放源代码的MySQL数据库，具体功能包括：用户通过输入用户名和密码进行身份验证，通过权限验证后可以来实时查询终端采集的信息，并查看所采集环境因子数据的变化曲线，同样，可对以前的数据进行查询，也可删除；登录后，用户可点击“开始”或“停止”指令来控制数据采集终端，从而实现果园环境信息数据的科学管理。
