道路工程测量测量学
- 格式:pptx
- 大小:1.08 MB
- 文档页数:35

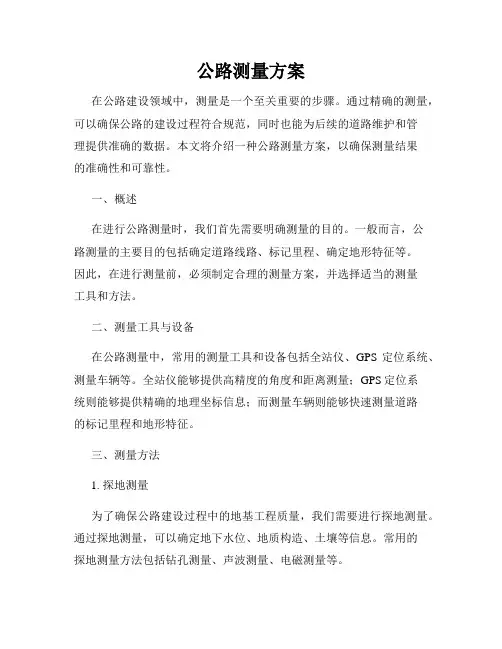

公路测量方案在公路建设领域中,测量是一个至关重要的步骤。
通过精确的测量,可以确保公路的建设过程符合规范,同时也能为后续的道路维护和管理提供准确的数据。
本文将介绍一种公路测量方案,以确保测量结果的准确性和可靠性。
一、概述在进行公路测量时,我们首先需要明确测量的目的。
一般而言,公路测量的主要目的包括确定道路线路、标记里程、确定地形特征等。
因此,在进行测量前,必须制定合理的测量方案,并选择适当的测量工具和方法。
二、测量工具与设备在公路测量中,常用的测量工具和设备包括全站仪、GPS定位系统、测量车辆等。
全站仪能够提供高精度的角度和距离测量;GPS定位系统则能够提供精确的地理坐标信息;而测量车辆则能够快速测量道路的标记里程和地形特征。
三、测量方法1. 探地测量为了确保公路建设过程中的地基工程质量,我们需要进行探地测量。
通过探地测量,可以确定地下水位、地质构造、土壤等信息。
常用的探地测量方法包括钻孔测量、声波测量、电磁测量等。
2. 全站仪测量全站仪是公路测量中常用的工具之一。
在进行公路线路测量时,我们可以使用全站仪进行角度和距离的测量。
通过在测量点上设置反光棱镜,可以准确地获取线路的坐标和高程信息。
3. GPS测量GPS定位系统在公路测量中也起着重要的作用。
通过安装GPS接收器,我们可以获取道路节点的精确地理位置信息,并为道路设计和规划提供可靠的数据支持。
4. 遥感技术遥感技术在公路测量中具有广泛的应用。
通过航空遥感或卫星遥感,可以获取大范围的地理信息。
这对于公路线路规划、地形分析等方面非常有价值。
四、测量过程1. 确定测量控制点在公路测量前,首先需要确定测量控制点。
这些控制点应该位于道路的关键位置,包括交汇点、起始点、终点等。
通过测量控制点,可以保证整个测量过程的准确性和一致性。
2. 进行测量根据测量方案,使用相应的测量工具和设备进行测量。
在测量过程中,应确保工具的精度和准确性,并采取适当的测量方法。
3. 数据处理与分析测量完成后,需要对测量数据进行处理和分析。
测绘学科的分类
测绘学科可以根据研究对象、研究内容以及应用领域进行分类。
以下是常见的测绘学科分类:
1. 大地测量学:研究地球形状、尺寸、地壳运动等与大地相关的测量方法和技术。
2. 工程测量学:主要涉及土地规划、建筑施工、道路工程等方面的测量,包括工程控制测量、变形监测、三维建模等。
3. 遥感科学与技术:利用卫星、航空器等遥感平台获取地球表面信息,并进行解译和分析,用于环境监测、资源调查、城市规划等领域。
4. 海洋测绘学:主要研究海洋地球物理、海底地貌、海洋生态等海洋环境的测绘方法和技术。
5. 地籍测绘学:研究土地所有权、土地利用等与土地管理相关的测量和测绘技术。
6. 地质测量学:研究地质构造、地下水、地质灾害等与地质相关的测量方法和技术。
7. 地图学与地理信息系统(GIS):研究地图制图原理、地名学、地球空间数据管理等方面的知识,并结合计算机技术进行地理信息的存储、处理和分析。
这些学科之间有交叉和重叠的部分,综合运用可以实现更多领域的测绘需求。
道路工程测量作业指导书标题:道路工程测量作业指导书引言概述:道路工程测量是道路建设中至关重要的一环,准确的测量数据是保证道路质量和安全的基础。
本指导书将详细介绍道路工程测量的基本原理、常用仪器、测量方法和注意事项,帮助工程人员进行准确、高效的测量作业。
一、基本原理1.1 测量基准:确定测量基准是道路工程测量的第一步,通常选取道路两侧的边坡或路基作为基准线。
1.2 测量精度:道路工程测量的精度要求较高,通常在毫米级别,需要选择合适的仪器和方法进行测量。
1.3 测量误差:测量误差是不可避免的,工程人员需要了解误差的来源并采取相应措施进行修正。
二、常用仪器2.1 全站仪:全站仪是道路工程测量中常用的高精度测量仪器,能够同时测量水平角和垂直角,适用于各种复杂地形。
2.2 GPS定位系统:GPS定位系统可以实现高精度的位置定位,适用于大范围的道路测量和定位。
2.3 激光测距仪:激光测距仪可以快速、准确地测量道路的长度和高度,是道路工程中常用的测量工具。
三、测量方法3.1 横断面测量:横断面测量是道路工程中常用的测量方法,用于确定道路的横截面形状和坡度。
3.2 纵断面测量:纵断面测量用于测量道路的纵向坡度和高程变化,是道路设计和施工中重要的数据来源。
3.3 曲线测量:曲线测量是为了确定道路设计中的曲线半径和转向角度,需要精确的测量数据支持。
四、注意事项4.1 安全第一:在进行道路工程测量时,工程人员需要注意安全,遵守相关规定和操作规程,确保测量作业安全进行。
4.2 环境因素:环境因素如天气、地形等会影响测量精度,工程人员需要选择合适的测量时间和方法。
4.3 数据记录:测量数据的准确记录是道路工程测量的关键,工程人员需要及时记录和整理测量数据,确保数据的可靠性。
五、总结道路工程测量是道路建设中不可或缺的一部分,准确的测量数据是保证道路质量和安全的基础。
工程人员需要熟悉测量原理、选择合适的仪器和方法,并注意安全和数据记录等方面,才能完成高质量的测量作业,为道路建设提供可靠的数据支持。
工程测量主要课程
工程测量是土木工程中非常重要的一个学科,它涉及到建筑、道路、桥梁等工程项目的测量和控制。
工程测量主要课程包括以下几个方面:
1. 基础测量学:介绍测量学的基本概念、测量误差及其处理方法,测量仪器的使用和调校等。
2. 大地测量学:介绍大地测量学的基本原理和方法,包括大地水准测量、三角测量、测量网的设计和调整等。
3. 工程测量学:介绍工程测量学的基本原理和方法,包括平面坐标测量、高程测量、建筑物测量、道路测量、桥梁测量等。
4. 地形测量学:介绍地形测量学的基本原理和方法,包括地形特征的描述、地形图的制作、地形剖面图的绘制等。
5. GPS技术在工程测量中的应用:介绍GPS技术在工程测量中的原理和应用,包括GPS测量的基本原理、GPS在建筑、道路、桥梁等工程项目中的应用等。
以上是工程测量主要课程的内容,通过这些课程的学习,学生可以掌握测量学的基本原理和方法,具备工程测量的能力,为将来从事土木工程相关领域打下坚实的基础。
- 1 -。
公路工程施工程序测量版一、施工前的测量在公路工程施工前,需要进行地形的测量。
首先需要做的是地形测量,包括地形特征、地势高低和地表情况的测量,以便于后续的设计和施工。
在进行地形测量时,应该充分考虑到地质、水文、气象和生态等因素,以便于确定合理的地形设计,并确保工程的安全施工。
1.地形测量地形测量是公路工程测量的基础,它是指对工程所在地的地形特征、地势高低和地表情况进行测量,并将其绘制成地形图。
地形测量的方法主要有:(1)地面测量:地面测量是指用测量仪器(如水准仪、经纬仪、全站仪等)在地面上逐点测量出地面特征的高程和坐标,以及地形的起伏情况。
(2)遥感测量:遥感测量是指利用遥感技术(如卫星影像、航空摄影等)来获取地面的特征,通过图像处理和解译来获取地势高低和地表情况的信息。
(3)三维激光扫描:三维激光扫描是利用激光雷达仪器对地面进行扫描,获取地面的高程和坐标信息,可以快速、精确地获取地面的数字模型。
地形测量的结果应该精确、全面并能准确反映地面的特征和地势情况,以便于后续的设计和施工。
2.地质勘察地质勘察是公路工程施工前的一项重要工作,它是为了研究地质条件对公路工程的影响,预测地质灾害并提出相应的防治措施。
地质勘察的主要内容包括:地质构造、岩性、岩层倾向和倾角、地层分布、地下水情况、地下溶洞和地下空间、地表沉降和地震烈度等。
3.水文勘察水文勘察是为了研究工程所在地的水文条件,预测水文灾害并提出相应的防治措施。
水文勘察的主要内容包括:河流水系、径流量、地表水、地下水、沿线水土保持条件、河岸侵蚀和滑坡等。
4.环境评价环境评价是为了研究工程的环境影响,提出相应的环境保护措施。
环境评价的主要内容包括:土地利用、水土保持、植被保护、野生动植物保护、气候影响和社会经济影响等。
二、施工中的测量在公路工程施工中,需要进行一系列的测量工作,以确保施工质量和进度。
1.路基和路面的测量在进行路基和路面的施工前,需要进行路基和路面的测量。
道路工程测量作业指导书标题:道路工程测量作业指导书引言概述:道路工程测量是道路建设过程中不可或缺的重要环节,准确的测量数据能够保证道路工程的质量和安全。
本文将为道路工程测量人员提供一份详细的作业指导书,帮助他们在测量过程中做到准确、高效。
一、测量前准备1.1 确定测量任务:在开始测量工作之前,要明确测量的具体任务和要求,包括测量范围、精度要求等。
1.2 检查测量仪器:确保测量仪器的正常运转,包括测距仪、水准仪等,需要时进行校准和调试。
1.3 制定测量方案:根据实际情况制定详细的测量方案,包括测量路线、测量方法等。
二、测量过程2.1 设置基准点:在测量开始前,需设置好基准点,确保测量数据的准确性。
2.2 进行测量:按照事先制定的测量方案进行测量工作,保持仪器的稳定和准确性。
2.3 记录数据:在测量过程中及时记录数据,包括测量时间、地点、测量数值等,以备后续分析和比对。
三、数据处理3.1 数据清洗:对测量数据进行清洗和处理,去除异常值和误差数据,确保数据的准确性。
3.2 数据分析:对清洗后的数据进行分析和比对,得出结论和结果,为后续工作提供参考。
3.3 数据报告:将数据处理结果整理成报告形式,清晰明了地呈现给相关人员,以便他们了解测量情况。
四、质量控制4.1 定期检查:定期对测量仪器进行检查和维护,确保仪器的正常运转。
4.2 人员培训:对测量人员进行培训和指导,提高其测量技术和操作水平。
4.3 质量审核:定期对测量数据进行质量审核,发现问题及时处理,确保测量数据的准确性和可靠性。
五、安全注意事项5.1 注意测量环境:在进行测量工作时要注意周围环境的安全,避免发生意外事故。
5.2 使用防护装备:在测量过程中要使用相应的防护装备,保护自身安全。
5.3 遵守规定:遵守相关的测量规定和标准,确保测量工作的合法性和准确性。
结语:道路工程测量是道路建设中至关重要的环节,只有做好测量工作,才能保证道路工程的质量和安全。
第一章习题1.测量学是一门研究测定(A) ,研究确定并展示(B) 的科学。
答案:(A)①地面形状,②地点大小,③地面点位置。
(B)①地物表面形状与大小,②地球表面形态与大小,③地球体积大小。
2.工程测量学是研究。
答案:①工程基础理论、设计、测绘、复制的技术方法以及应用的学科。
②工程建设与自然资源开发中各个阶段进行的测量理论与技术的学科。
③交通土木工程勘察设计现代化的重要技术。
3.从哪些方面理解测绘科学在土木工程建设中的地位?4.投影带带号N=18,n=28, 问所在投影带中央子午线L O分别是多少?5.国内某地点高斯平面直角坐标=2053410.714m,=36431366.157m。
问该高斯平面直角坐标的意义?答案参考1.测量学是一门研究测定③,研究确定并展示②的科学。
2.工程测量学是研究②。
3.从哪些方面理解测绘科学在土木工程建设中的地位?答:从交通土木工程规划建设、勘察设计现代化、顺利施工的保证作用、房产地产管理、检验工程质量和监视工程设施安全等方面理解测绘科学在土木工程建设中的地位。
4.投影带带号N=18,n=28, 问所在投影带中央子午线L O分别是多少?答:N=18,=6N-3=6×18-3=105°。
n=28, =3n=3×28=84°5.国内某地点高斯平面直角坐标=2053410.714m,=36431366.157m。
问该高斯平面直角坐标的意义?答:表示该点在高斯平面上至赤道的距离为2053410.714米。
=36431366.157m。
含带号36,500,Yp=-68633.843m(即减去原坐标中带号38及附加值500)。
表示该地面点在中央子午线以西-68633.843米。
第二章习题1.水准仪基本结构由构成。
答案:①瞄准部、托架和基座。
②望远镜、水准器、基座。
③瞄准部、基座。
2.水准仪的正确轴系应满足。
答案:①视准轴⊥管水准轴、管水准轴∥竖轴、竖轴∥圆水准轴。
《测量学》课程标准一、课程性质本课程是工程测量专业必修的一门专业基础平台课程,是在测量技术基础、控制测量、测量平差、工程概论与识图等课程基础上,开设的理论和实践相结合的核心课程。
其任务是培养学生具备在工程建设的不同阶段完成各项工程测量的能力,为后续从事工程测量员工作奠定基础。
二、学时与学分94学时,6学分。
三、课程设计思路本课程应体现以服务发展为宗旨、以促进就业为导向,按照立德树人的要求,注重核心素养的培养,突出必备品格和关键能力,兼顾中高职衔接,高度融合职业技能的学习和职业精神的培养。
1.依据“江苏省中等职业教育工程测量专业指导性人才培养方案”中确定的培养目标、综合素质和职业能力,按照知识与技能、过程与方法、情感态度与价值观三个维度,突出工程施工测量工作岗位所必须的能力,结合学生职业生涯发展、中高职分段培养,确定本课程目标。
2.根据“江苏省中等职业教育工程测量专业岗位职业能力分析表”,依据课程目标、岗位需求,对接职业标准和行业企业技术标准,着眼于学生的职业发展与能力提升,确定本课程内容。
3.对工程测量课程所必需习得的知识和技能进行整体梳理,依照典型工程施工测量任务,兼顾不同工程的特殊性,结合学生的学习特点和技能成长规律,建构教学模块和教学单元,设计若干学习任务,将相应的专业知识和技能有机融合到学习任务中。
四、课程目标学生通过本课程的学习,掌握工程测量的基本理论和方法,能够独立从事建筑工程测量、地下工程施工测量、线路测量等常见工程测量项目,并能在一定的指导下从事其他工程测量项目。
1.理解工程测量中的基本原理、基本概念和基本知识;掌握工程测量中专门仪器的特性和使用方法;掌握施工放样的方法。
2.能正确完成建筑、线路、桥梁、地下、水下工程的测量工作。
3.具有根据工程项目的特点,布设施工控制网的能力。
4.能正确处理工程测量数据,对出现的问题进行快速的分析、改正,并且能进行资料整理。
5.培养学生踏实肯干,吃苦耐劳、实事求是、一丝不苟、爱岗敬业,团结协作的职业精神。
道路工程测量作业指导书标题:道路工程测量作业指导书引言概述:道路工程测量是道路建设过程中不可或者缺的环节,准确的测量数据是保证道路建设质量的重要保障。
本指导书旨在为道路工程测量作业提供详细的指导,匡助工程人员正确进行测量工作,确保道路建设的顺利进行。
一、测量前准备1.1 确定测量目的:在进行测量工作前,需要明确测量的目的,是为了进行设计、施工还是验收。
1.2 确定测量范围:确定需要测量的道路段落长度、宽度、高程等具体范围。
1.3 准备测量工具:准备好测量仪器和设备,如全站仪、水准仪、测量杆等。
二、测量方法2.1 高程测量:采用水准仪或者全站仪进行高程测量,确保道路的坡度符合设计要求。
2.2 横断面测量:通过全站仪或者测量杆进行横断面测量,获取道路的横向剖面数据。
2.3 纵断面测量:利用全站仪或者测量杆进行纵断面测量,获取道路的纵向剖面数据。
三、测量精度控制3.1 标志点设置:在测量过程中设置标志点,以确保测量数据的准确性和一致性。
3.2 测量误差处理:及时记录和处理测量误差,避免误差积累导致数据不许确。
3.3 数据校核:对测量数据进行校核,确保数据的准确性和可靠性。
四、测量数据处理4.1 数据整理:对测量获得的数据进行整理和归档,确保数据的完整性和可追溯性。
4.2 数据分析:通过对测量数据进行分析,获取道路设计和施工所需的关键参数。
4.3 数据报告:编制测量数据报告,清晰地呈现测量结果,为道路建设提供参考依据。
五、测量作业安全5.1 安全意识培训:对参预测量工作的人员进行安全意识培训,确保他们了解并遵守安全规定。
5.2 安全防护设施:在测量现场设置安全防护设施,保障工作人员的安全。
5.3 应急预案:制定测量作业的应急预案,应对突发情况,确保测量作业的顺利进行。
结语:道路工程测量是道路建设的基础工作,准确的测量数据是道路建设质量的保障。
本指导书详细介绍了道路工程测量作业的各个环节,希翼能为工程人员提供实用的指导,确保道路建设的顺利进行。
公路工程测量与施工方案公路工程是指为满足交通运输、城市交通建设、旅游等需要,建设一条贯穿城乡的宽阔道路。
测量与施工是公路工程中两个必不可少的步骤。
下面将详细介绍公路工程测量与施工方案。
一、测量公路工程中的测量是指利用测量仪器,采取各种方法,对规划的道路线路进行精确的测量与验证。
测量的准确性是公路工程保证安全性的基础之一,因此测量的过程必须专业、科学、准确。
测量的主要步骤如下:1.现场勘察:测量前需要进行现场勘察,确定道路的起止点、路线以及沿线的现有障碍物等。
同时还需要根据所在地区的地形、气候等条件来确定采用的测量方法、仪器和人员。
2.测量控制:利用全站仪等现代测量仪器,将道路起点的经纬度确定下来,形成一组坐标系。
在此基础上,对道路的整个路线进行控制测量,确定道路建设的几何参数与坡度等信息。
3.绘制图纸:测量完毕后,需要对测量数据进行处理和计算,并将测量结果绘制成路线设计图。
这些数据包括道路的地面高程、地表形态等,以及沿线各种障碍物的位置、类型等信息。
二、施工方案施工方案是指根据测量出的数据,结合实际情况制定的关于公路工程施工的详细方案。
一个完善的施工方案应该包括以下几个方面:1.路线布置:根据勘察、测量结果,制定道路施工的具体地点、方向和范围等。
2.土方工程:对道路轮廓设计中涉及到的挖掘、填方等土方工程进行规划,以确保施工的安全和有效性。
3.绿化工程:要对道路施工过程中影响到自然环境的进行适当的处理和保护,同时在施工完成后还应该根据实际情况进行绿化,提高公路的美观度。
4.路基工程:路基工程是公路工程中最重要的部分之一。
它包括路面基层、路面材料、路面施工等方面。
路基工程需要结合道路的各种要素,进行施工方案的设计。
5.桥梁及涵洞:对于涉及到桥梁、涵洞等大型工程建设的道路,施工方案的制定尤为重要。
需要根据施工需要,对桥梁、涵洞等细节进行细致的设计。
三、结论公路工程的测量与施工方案,是公路工程建设的重要工作环节。
