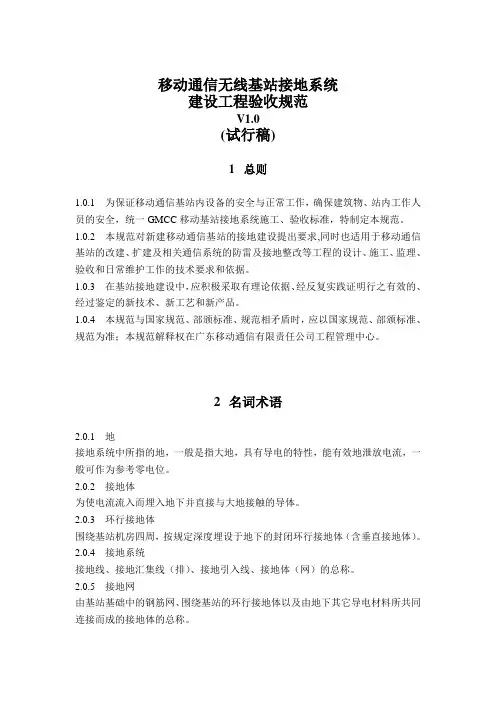

移动通信无线基站接地系统建设工程验收规范V1.0（试行稿）1 总则1.0.1 为保证移动通信基站内设备的安全与正常工作，确保建筑物、站内工作人员的安全，统一GMCC 移动基站接地系统施工、验收标准，特制定本规范。

1.0.2 本规范对新建移动通信基站的接地建设提出要求,同时也适用于移动通信基站的改建、扩建及相关通信系统的防雷及接地整改等工程的设计、施工、监理、验收和日常维护工作的技术要求和依据。

1.0.3 在基站接地建设中，应积极采取有理论依据、经反复实践证明行之有效的、经过鉴定的新技术、新工艺和新产品。

1.0.4 本规范与国家规范、部颁标准、规范相矛盾时，应以国家规范、部颁标准、规范为准；本规范解释权在广东移动通信有限责任公司工程管理中心。

2名词术语2.0.1 地接地系统中所指的地，一般是指大地，具有导电的特性，能有效地泄放电流，一般可作为参考零电位。

2.0.2 接地体为使电流流入而埋入地下并直接与大地接触的导体。

2.0.3 环行接地体围绕基站机房四周，按规定深度埋设于地下的封闭环行接地体（含垂直接地体）2.0.4 接地系统接地线、接地汇集线（排）、接地引入线、接地体（网）的总称。

2.0.5 接地网由基站基础中的钢筋网、围绕基站的环行接地体以及由地下其它导电材料所共同连接而成的接地体的总称。

2.0.6 接地汇集线引出机房、电力室等各种接地线的公共接地母线。

2.0.7 接地线通信设备与接地汇集线（地网）之间的连接线。

2.0.8 工作地直流电源相对于大地为0V 的连接电路，它是直流电源利用大地构成回路的电路部分。

工作地一般通过地线总汇流排下地。

2.0.9 保护地设备外壳及其连接到接地汇集总线（排）的保护地线、交流电源系统中的地线、电源和信号避雷器的地线等统称为保护地。

2.0.10 地电位升雷电流通过接地装置流入大地所引起大地电位的升高称为地电位升，会危害设备对地的绝缘。

2.0.11 接地体有效长度接地体有效的最大长度，即比这一长度更长的接地体超出有效长度部分视为无1/2效，有效长度取决于土壤电阻率。

l e = 2 p （l e为有效长度，为接地体埋设区域的土壤电阻率）。

3技术指标及质量要求3.0.1 根据国家和信息产业部的相关规范要求，移动通信基站的工频接地电阻应在5Q以内；部分地处高山周边土壤电阻率大于3500Q m的基站，接地建设确有难度时，接地电阻可以适当放宽到10欧姆以下；基站地网应符合联合接地及等电位原理，其使用期应达到10年。

3.0.2 本规范要求的工频接地电阻为指定的仪表测量值，除规范规定的指定条件下的估算结果外，不接受以其它形式的估算或换算结果。

4地网设计原则与思路4.0.1 基站选址时宜考虑基站地网建设的实际难度。

地网设计中，应在综合考虑基站位置、地质气候条件、周边环境、占地赔偿等因素的基础上，因地制宜，合理利用已有资源，做到经济合理、安全可靠、维护方便。

4.0.2 基站地网是复杂的联合接地体，在设计时，应选择土壤电阻率均匀且方便人工作业的范围；对于不确定性因素较多的基站，应给予一定的设计裕量；设计方案应具有应对不可预见因素的调整空间，以便快速地完成设计变更和施工。

4.0.3 移动基站地网由机房地网、铁塔地网和变压器地网组成。

基站地网应充分利用机房建筑基础（含地桩）、铁塔基础内的主钢筋和地下其它金属设施作为接地体的一部分。

当铁塔设在机房房顶，电力变压器设在楼内时，其地网可共用机房地网。

4.0.4 机房地网：机房地网应沿机房建筑物散水点外设环行接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。

当机房建筑物基础有地桩时，应将地桩内两根以上主钢筋与机房地网焊接连通。

4.0.5 对于利用商品房作机房时的移动通信基站，应尽量找出建筑防雷接地网或其它专用地网，并就近再设一组地网，三者相互在地下焊接连通。

找不到原地网时，应因地制宜就近设一组地网作为机房工作地、保护地和铁塔防雷地。

工作地及防雷地在地网上的引接点相互距离不应小于5m,铁塔还应与建筑物避雷带就近连接两处以上。

4.0.6 铁塔地网：当铁塔位于机房旁边时,铁塔地网应延伸到铁塔地基四角外1.5m远的范围，网格尺寸不应大于3m x 3m,其周边为封闭式，同时还要利用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体, 铁塔地网与机房地网之间应每隔3~5m 相互焊接连通,连接点不应少于两点。

当铁塔位于机房屋顶时, 铁塔四脚应与楼顶避雷带就近不少于两处焊接连通, 同时宜在机房地网四角设置辐射式接地体,以利散流。

当使用通信杆塔时,宜围绕杆塔3m 远范围设置封闭环行（矩形）接地体, 并与杆塔地基钢板四角可靠焊接连通。

杆塔地网应与机房地网每隔3~5m 相互焊接连通一次。

4.0.6 变压器地网：当电力变压器设置在机房内时, 其地网可合用机房及铁塔地网组成的联合地网；当电力变压器设置在机房外,且距机房地网边缘30m 以内时，变压器地网与机房地网或铁塔地网之间，应每隔3~5m相互焊接连通一次（至少两处连通）,以相互组成一个周边封闭的地网。

4.0.7 当地网的接地电阻值达不到要求时，可扩大地网的面积，即在地网外围增设1 圈或2 圈环行接地装置。

环行接地装置由水平接地体和垂直接地体组成，水平接地体周边为封闭式，水平接地体与地网宜在同一水平面上，环行接地装置与地网之间以及环行接地装置之间应每隔3~5 米焊接连通一次；也可在铁塔四角设置辐射式延伸接地体，延伸接地体的长度宜限制在10~30m 以内。

4.0.8 在部分基站，依照传统方式建设接地确有困难时，可以采用深埋接地极，施放降阻材料等措施降低接地电阻；部分开挖面积受到限制的基站，可以采用电解离子接地极等产品以增加与土壤接触面积；必要时，也可采用换土等措施。

4.0.9 土壤电阻率较低（p < 500Q ? m的基站，其地网接地体包围的等效面积1/2（A）应满足（A/ n ）>5m。

从科学防雷的角度看,小面积接地网的冲击接地电阻与工频接地电阻会有较大的差别，当直接雷击发生时，小面积地网即使接地电阻很低，但由于泄流渠道不畅，地网上还是会有很大的地电位升。

5地网建设所使用材料要求5.1金属物质（主材）5.1.1接地体主要材料宜使用热镀锌钢材，镀锌层厚度不宜小于100^m；部分土壤腐蚀性较为严重的基站，可以采用同规格的铜材。

5.1.2垂直接地体的材料一般为不小于50mmx 50mmX 5mm的热镀锌角钢或表面积相近的热镀锌圆钢、槽钢等；采用机械钻井方法的垂直接地体钢管，其直径宜大于60mm,管壁厚度不应小于5mm。

5.1.3水平接地体的施工材料一般为40mmx 4mm 的热镀锌扁钢，做为引出或引入使用的水平埋设接地体，根据情况可以使用直径© 8mm2-- © 12mm2的热镀锌圆钢。

5.1.4热镀锌钢材接地体与接地引入铜缆的连接，宜采用规格不小于50mmx 5mm x 400mm的过渡铜铁排，铜铁之间的氧焊焊接面积不小于50mm x 100mm。

5.1.5部分基站，受开挖面积等限制而使用的长效电解接地极，其金属封装材料为壁厚不小于1.5mm的铜材或不锈钢材料，其发散电解质的孔径不宜小于5mm，其用于与其它接地体连接的端子为不小于50mmx 5mmx 200mm 的不锈钢材料或铜材。

5.2化学物质（辅材）5.2.1地网辅助材料宜因地制宜选择适合地质特点的产品，同时要考虑经济性和可靠性、安全性，并尽量作到环保可降解。

根据实际情况可选择一种或多种辅助降阻材料达到降低接地电阻的目的。

5.2.2碳粉（石墨）降阻剂/接地模块，碳是除金属之外导电性最好的单质，且化学性质稳定、对金属没有腐蚀性，适应性较好；其缺点是具有很强的活性，易与金属之间形成电池效应；由于（碳粉）石墨几乎不溶于水，渗透性差。

因此，选择碳降阻材料时，一般选择已加工成型的板状接地模块，能更有效地增加与土壤的接触。

适用土壤腐蚀性较强的海边、排污渠边等地区。

523 长效电解离子接地极，规格© 63 mm长度1.5m— 2.5m；长效电解离子接地极内部为膨胀导电胶与电解质的混合物，其特性是土壤湿润时吸收水分并膨胀通过发散孔向外渗透电解质，气候干燥时又能释放水分保持土壤的湿度。

由于其良好的渗透电解质特性，适用于开挖面积受到限制、土壤电阻率较高的基站。

5.2.4稀土降阻剂，本身是无味的黑褐色粉剂，其载体为碳元素，辅以铜族元素、过渡元素及碱土金属元素，添加镧系稀土元素作为催化剂、激活剂，前一些元素极易形成水离子化合物，在稀土元素的作用下就能形成导电性良好的电解质。

因此稀土降阻剂呈良好的负阻特性，即随着电流密度、电流波形陡度增加而电阻率下降。

稀土降阻剂有良好的水溶性，加水混合后呈流体凝状物，易向土壤空隙渗透，可广泛用于各种形式接地的施工辅助降阻。

5.2.5其它降阻材料，水玻璃（硅酸盐）降阻剂、石膏类降阻剂、树脂降阻剂、（聚）丙烯酰胺降阻剂等，由于其局限性较多，在使用时要详细了解其特性，根据具体情况使用。

6地网各种类型及其适用范围6.0.1 地网接地体的包围形状以封闭环行为佳，在实际运用中，应根据对基站的构筑物布局、环境、地质地形、占地赔偿等因素综合考虑，采取较为灵活的建设方式。

6.0.2 一般条件允许的基站，宜采用封闭环行地网，大电流时环行接地体内的电场分布均匀，可降低跨步电压的危险；也有助于减少室内在雷击时由于地面电位梯度大而容易对设备产生高压反击的危险。

环行接地体上多点引入机房更有助于实现等电位连接。

6.0.3 辐射型地网，环行接地体的延伸，在已建成的封闭环行不能达到接地电阻要求时，在大面积开挖受限情况下，可以选择土壤电阻率较低的方向适当辐射延伸接地体。

其特点是某个方向的电流泄放速度较快，但增大了跨步电压的危险程度。

尤其适用于铁塔在机房顶部的基站。

6.0.4 网格状地网，根据规范建设铁塔（杆塔）、变压器地网宜采用的形式，部分受地形地域限制的基站，可在围绕基站环行接地体的一侧，采用网格状地网结构，以便各地网连接成联合地网。

在城区或山地，受开挖面积限制，附近仅能提供局部区域使用的基站，可以采用此种结构。

6.0.5 深井型地网，采用机械钻井深埋接地体的方式，利用地表深层的导电物质泄放电流，适用于表层土壤电阻率较高的高山基站，部分受开挖面积限制的基站亦可采用此种形式。

其特点是，可以很快达到降低接地电阻值的目的。

6.0.6 建筑地网，部分租用高层建筑或商品房为基站，可以根据实际情况使用建筑内专用地网或建筑防雷地网作为机房接地。

有条件的，宜设置一组专用接地体，引入机房后再与建筑地网可靠连接。

6.0.7 简易地网，当基站位于居民区内的繁杂地段、机房楼顶无铁塔时，找不到原地网，且建设环行接地体确有难度时，可沿机房建筑一侧或两侧沿直线埋设接地体，接地体长度宜达到或接近有效长度。
