板梁柱的截面尺寸估算

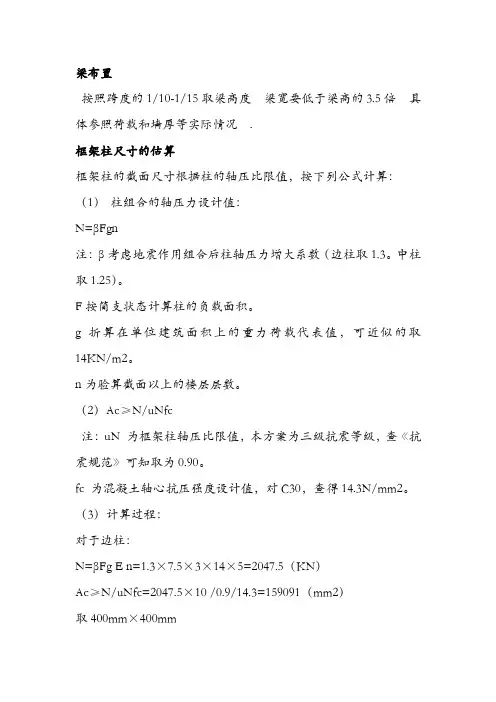

梁布置按照跨度的1/10-1/15取梁高度梁宽要低于梁高的3.5倍具体参照荷载和墙厚等实际情况.框架柱尺寸的估算框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：（1）柱组合的轴压力设计值：N=βFgn注：β考虑地震作用组合后柱轴压力增大系数（边柱取1.3。

中柱取1.25）。

F按简支状态计算柱的负载面积。

g 折算在单位建筑面积上的重力荷载代表值，可近似的取14KN/m2。

n为验算截面以上的楼层层数。

（2）Ac≥N/uNfc注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震规范》可知取为0.90。

fc 为混凝土轴心抗压强度设计值，对C30，查得14.3N/mm2。

（3）计算过程：对于边柱：N=βFg E n=1.3×7.5×3×14×5=2047.5（KN）Ac≥N/uNfc=2047.5×10 /0.9/14.3=159091（mm2）取400mm×400mm对于内柱：N=βFg E n=1.25×7.5×4.2×14×5=2756.25（KN）Ac≥N/uNfc=2756.25×10 /0.9/14.3=214160（mm2）取500mm×500mm1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。

2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。

梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。

主梁截面高度一般取跨度的1/8~1/12，次梁取1/12~1/16，根据承受重量的情况选择。

截面宽度是高度的1/2~1/3比较经济。

.一、有关梁的计算的初选梁截面高度h1h初估（已满足挠度要求）梁高1）根据梁跨度L（使用部位形柱下条基楼、屋盖h=L/3~L/h=L/8~L/1单跨h=L/4~L/h=L/10~L/1多跨h=L/2~L/h=L/4~L/悬臂备注0.①次梁高度相应h=L/15~L/2②采用井字梁楼盖时，梁h= h=L/15~L/2③层高受限时采用宽扁梁，梁）根据梁受力初估梁+h=0y?35a＝一排筋：，%01.?s?%0?2.65＝，二排筋：a s高宽比——梁截面宽度2，综合考虑摆放钢筋的施工因素h/b=2~4一般：为宽扁梁；h/b<2为深受弯构件（不满足平截面假定）h/b>4..单筋矩形梁的受弯计算3（工程中不计受压筋作用，可视为安全储备）?①公式法：?Affbx?scy1）7.2.1（规范?).5xfbx(h?0M?01c b②查表法查（工程中常用③初估法（工程中常用（一排筋）较小时：分子1.3=（二排筋）6=1.较大时：分子，】某矩形梁，欲承受弯M=172kN.【，试设计该梁截面及配筋（假设C2，钢4.1.4 4.2.3 7.2.一排受拉筋）。

（规【答案m1/C砼①选用材料：c25钢筋2mmN/?f360）（规范4.1.4 4.2.3 y M②确定截面)105~.11h?(.0?b..f采用截面初估计算式y?%1?.0，则：，配一排筋，设b=250mm假定610M172?mm?05459.?.?h10510?250.f?.0b.01?360y..【续前】=35mmah=h+a，配一排筋，ss0,mm?494h?459?35mm500h?实取则）7.2.1③配筋计算；（规bbm12214代入①由式m1254 2实梁的受剪计47.5.1 7.5.4 7.5.5 7.5.（规s b2si bb2ys【备注】①工程中考虑水平荷载的反向作用，不宜采用弯起钢筋抗剪，宜采用箍筋加密形式抗剪。

梁形成最大抗剪力所需最大箍筋量。

板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。

板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。

梁的截面确定：先根据梁的跨度来确定梁截面的高度。

次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。

然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。

切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。

你所做的每一个步骤中的数据、计算公式都要到规范中去找。

荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。

说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。

这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。

活载主要分成楼面均布活载、集中荷载。

具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。

1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。

2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。

梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。

与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。

其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。

一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。

框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10～1/15）层高。

并可按下列方法初步确定。

1。

按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中µN -——-- 框架柱的轴压比Ac ———----框架柱的截面面积f c-——-————柱混凝土抗压强度设计值N————-—-——柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中：γG —-—--竖向荷载分项系数q-————---—每个楼层上单位面积的竖向荷载，可取q=12～14KN/m²S--——----柱一层的荷载面积n———-—--—-柱荷载楼层数α1—-—-——考虑水平力产生的附加系数，风荷载或四级抗震时α1=1。

05，三～一级抗震时α1=1。

05~1。

15α2———--—边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β-———--柱由框架梁与剪力墙连接时，柱轴力折减系数,可取为0.7~0。

8框架柱轴压比µN的限值宜满足下列规定:抗震等级为一级时, 轴压比限值0.7抗震等级为二级时, 轴压比限值0.8抗震等级为三级时, 轴压比限值0。

9抗震等级为四级及非抗震时，轴压比限值1。

0 Ⅳ类场地上较高的高层建筑框架柱，其轴压比限值应适当加严，柱净高与截面长边尺寸之比小于4时，其轴压比限值按上述相应数值减小0。

05。

2。

按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm，柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。

二．柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。

层数越少，越可能不是轴压比控制。

这是个概念问题，首先应当明确。

对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。

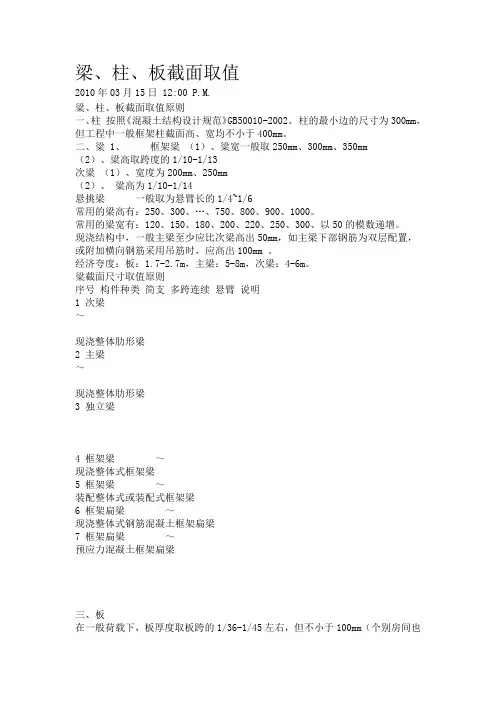

梁、柱、板截面取值2010年03月15日 12:00 P.M.粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。

柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。

二、粱 1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。

常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。

现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。

经济夸度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。

粱截面尺寸取值原则序号构件种类简支多跨连续悬臂说明1 次梁～现浇整体肋形梁2 主梁～现浇整体肋形梁3 独立梁4 框架梁～现浇整体式框架梁5 框架梁～装配整体式或装配式框架梁6 框架扁梁～现浇整体式钢筋混凝土框架扁梁7 框架扁梁～预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。

板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266] 现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。

概算柱梁板计算规则好呀，以下是为您撰写的关于“概算柱梁板计算规则”的文章：嘿，朋友们！今天咱们来好好唠唠“概算柱梁板计算规则”这档子事儿。

咱先说柱子哈。

柱子的计算，那可得整明白它的长度和截面面积。

长度呢，是从基础顶面算到柱顶的高度。

这可不能瞎估摸，得量准咯。

截面面积就按柱子的实际形状来，方的就长乘宽，圆的就用那个圆周率乘半径的平方。

比如说，有个方柱子，边长是 50 厘米，那截面面积就是 0.5 米乘 0.5 米，等于 0.25 平方米。

可千万别把长度或者面积算错了，不然差之毫厘谬以千里呀！再讲讲梁。

梁的计算，重点在长度和截面尺寸。

长度呢，是梁的净跨长度加上两端的锚固长度。

啥叫锚固长度？简单说就是梁深入墙或者柱子里那一段的长度。

截面尺寸同样要量准，矩形梁就长乘宽，T形梁就稍微复杂点，得按规定的公式来。

比如说，一根梁净跨 5 米，锚固长度各 0.5 米，那梁的长度就是 6 米。

接下来是板。

板的计算主要看面积。

面积就是长乘宽，但要注意扣除孔洞啥的。

可不能把那些空洞的地方也给算进去，那可就闹笑话啦。

比如说，一块板长 4 米，宽 3 米，中间有个 0.5 米乘 0.5 米的洞，那计算面积的时候就得用 4 乘 3 减去 0.5 乘 0.5 。

总之呢，在计算柱梁板的时候，一定要仔细认真，该量的量准，该扣的扣掉，不能马虎。

不然算错了，那可就麻烦大了，可能会导致材料浪费或者工程出问题。

所以呀，咱们得把这计算规则牢记在心，这样才能把工作干得漂漂亮亮的！好啦，关于“概算柱梁板计算规则”咱就说到这儿，希望对您有用哟！。

钢结构梁柱尺寸估算一、确定设计荷载和跨度在进行梁柱尺寸估算之前，首先需要确定设计荷载和梁柱的跨度。

设计荷载是指建筑物在使用过程中可能承受的最大荷载，包括自重、活载和风荷载等。

跨度是指梁柱所跨越的水平距离，也是决定梁柱尺寸的重要因素之一。

二、计算梁柱的截面特性根据设计荷载和梁柱跨度，可以计算出梁柱的截面特性，包括截面面积、惯性矩和截面模量等。

梁柱的截面特性决定了其承载能力和刚度。

可以通过计算公式或使用专业软件进行计算。

三、确定梁柱的材料钢结构梁柱一般采用优质的钢材作为材料，常见的有Q235、Q345等。

根据工程要求和设计要求，选择合适的材料。

四、根据承载能力计算截面尺寸梁柱的截面尺寸应满足承载能力的要求，即能够承受设计荷载。

根据梁柱的截面特性和材料强度，可以计算出合适的截面尺寸。

一般情况下，梁柱的截面尺寸越大，承载能力越大。

但是过大的截面尺寸会增加材料消耗和造价，因此需要在满足承载能力要求的前提下尽量减小截面尺寸。

五、考虑稳定性和挠度除了承载能力，梁柱的稳定性和挠度也是设计中需要考虑的因素。

稳定性是指梁柱在受力过程中不发生屈曲和侧向位移的能力。

挠度是指梁柱在承受荷载时产生的弯曲变形。

稳定性和挠度的要求可以通过相关规范和标准确定。

六、进行验算和优化完成梁柱尺寸估算后，需要进行验算和优化。

验算是指通过计算和对比确定梁柱的承载能力是否满足设计要求。

如果不满足，需要进行优化，调整梁柱的尺寸或材料等。

钢结构梁柱尺寸估算是建筑工程设计中的重要环节。

通过确定设计荷载和梁柱跨度，计算截面特性，选择合适的材料，根据承载能力计算截面尺寸，并考虑稳定性和挠度等因素，可以得出合理的梁柱尺寸。

在实际设计中，还需要进行验算和优化，确保梁柱的安全可靠。

在进行梁柱尺寸估算时，需要遵循相关规范和标准，确保设计的准确性和可行性。

钢结构梁柱估算梁的设计：1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。

最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。

2.组合梁设计梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。

柱的设计：1.实腹柱设计截面选择的步骤如下：（1）假定柱的长细比，一般在50―90范围之内，轴力大而长度小时，长细比取小值，反之取大值；（2）根据已假定的长细比，查得轴心受压稳定系数。

然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；（4）由此计算出截面轮廓尺寸的高和宽；（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；（6）验算实腹柱的截面强度、刚度，整稳和局稳；2.格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50―90之间；（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。

根据假定的长细比，查稳定系数，最后确定所需的截面面积；（3）计算所需回转半径；（4）算出截面轮廓尺寸宽度和高度；（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。

（6）强度、刚度和整稳验算；（7）缀条设计和缀板设计；回转半径就是惯性半径。

定义：任意形状截面的面积为A，则图形对y轴和z轴的惯性半径分别为iy=sqrt(Iy/A),iz=sqrt(Iz/A).特征：惯性半径是对某一坐标轴定义的；惯性半径的量纲为长度的一次方，单位为M；惯性半径的值恒为正。

用处：1,惯性矩Ix,回转半径ix=sqrt（Ix/A),长细比λx=lox/ix,截面验算：局部稳定b/t=(10+0.1λ)sqrt(235/fy);h0/tw=(25+0.5λ)sqrt(235/fy).2,知道了柱子的轴力和计算长度-假定长细比初步估计截面-选定截面计算长细比，回转半径惯性矩等-截面验算。

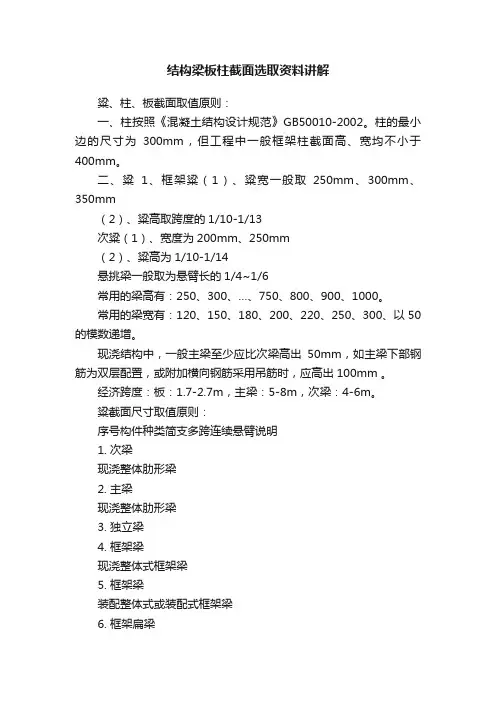

结构梁板柱截面选取资料讲解粱、柱、板截面取值原则：一、柱按照《混凝土结构设计规范》GB50010-2002。

柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。

二、粱1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。

常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。

现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。

经济跨度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。

粱截面尺寸取值原则：序号构件种类简支多跨连续悬臂说明1. 次梁现浇整体肋形梁2. 主梁现浇整体肋形梁3. 独立梁4. 框架梁现浇整体式框架梁5. 框架梁装配整体式或装配式框架梁6. 框架扁梁现浇整体式钢筋混凝土框架扁梁7. 框架扁梁预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。

板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m2左右。

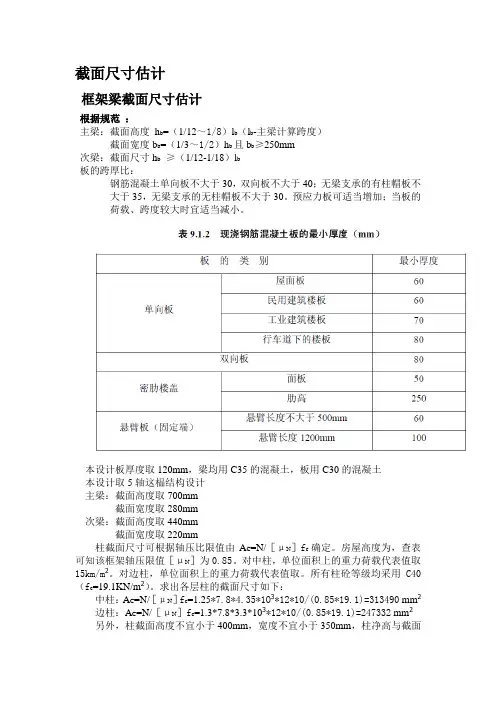

截面尺寸估计
框架梁截面尺寸估计
根据规范：
主梁：截面高度h b=（1/12～1/8）l b（l b-主梁计算跨度）
截面宽度b b=（1/3～1/2）h b且b b≥250mm
次梁：截面尺寸h b≥（1/12-1/18）l b
板的跨厚比：
钢筋混凝土单向板不大于30，双向板不大于40；无梁支承的有柱帽板不
大于35，无梁支承的无柱帽板不大于30。

预应力板可适当增加；当板的
荷载、跨度较大时宜适当减小。

本设计板厚度取120mm，梁均用C35的混凝土，板用C30的混凝土
本设计取5轴这榀结构设计
主梁：截面高度取700mm
截面宽度取280mm
次梁：截面高度取440mm
截面宽度取220mm
柱截面尺寸可根据轴压比限值由A C=N/［μN］f c确定。

房屋高度为，查表可知该框架轴压限值［μN］为0.85 。

对中柱，单位面积上的重力荷载代表值取15km/m2。

对边柱，单位面积上的重力荷载代表值取。

所有柱砼等级均采用C40（f c=19.1KN/m2）。

求出各层柱的截面尺寸如下：
中柱：A C=N/［μN］f c=1.25*7.8*4.35*1O3*12*10/(0.85*19.1)=313490 mm2 边柱：A C=N/［μN］f c=1.3*7.8*3.3*103*12*10/(0.85*19.1)=247332 mm2 另外，柱截面高度不宜小于400mm，宽度不宜小于350mm，柱净高与截面
长边尺寸之比宜大于4
考虑别的因素故本工程柱子都取700mm×700mm。

如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是设计和建造建筑结构中的重要部分。

正确的估计可以确保结构的强度和稳定性，而错误的估计可能导致结构不安全。

下面将介绍一种常见的方法来估计钢梁和柱截面尺寸。

1.确定设计荷载：首先需要确定结构所承受的设计荷载，包括活载和静载。

活载通常是指可变荷载，如人员、家具、设备等。

静载是指恒定荷载，如自重、地震和风力等。

通过分析建筑的用途、材料和地理位置，可以确定设计荷载的具体数值。

2.确定截面尺寸：根据设计荷载，可以利用结构力学理论计算截面的弯矩、剪力和轴向力。

根据这些计算结果和相关的安全系数，可以确定梁和柱的截面尺寸。

3.弯矩计算：钢梁和柱在受到外力作用时会产生弯矩。

弯矩的大小取决于荷载的大小和分布。

利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到弯矩的数值。

4.剪力计算：钢梁和柱在受到外力作用时也会产生剪力。

剪力的大小也取决于荷载的大小和分布。

利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到剪力的数值。

5.轴向力计算：柱子通常会受到轴向拉力或压力的作用。

轴向力的大小取决于荷载的大小和分布。

利用柱子的几何形状、材料性质和边界条件，可以通过结构分析计算得到轴向力的数值。

6.选择合适的截面形状：根据弯矩、剪力和轴向力的计算结果，可以确定所需的截面形状，例如I型梁、H型柱等。

截面形状的选择应该满足结构的安全性和经济性要求。

7.根据截面形状计算截面尺寸：一旦确定了截面形状，就可以计算出所需的截面尺寸，如宽度、高度、厚度等。

这些尺寸应符合截面形状的标准规范和代码要求。

8.考虑构造限制：在确定截面尺寸时，还需要考虑施工的可行性和经济性。

例如，一些尺寸可能过大或过小，导致施工困难或浪费材料。

最后需要指出的是，估计钢梁和柱截面尺寸是一个复杂的过程。

需要结合结构力学理论、材料性质以及相关的建筑规范和代码进行综合考虑。

此外，建议在进行估计时寻求专业工程师的帮助和意见，以确保结构的安全和可靠性。
