LCD液晶屏接屏的三大常见症状、五大问题及对应的解决方案

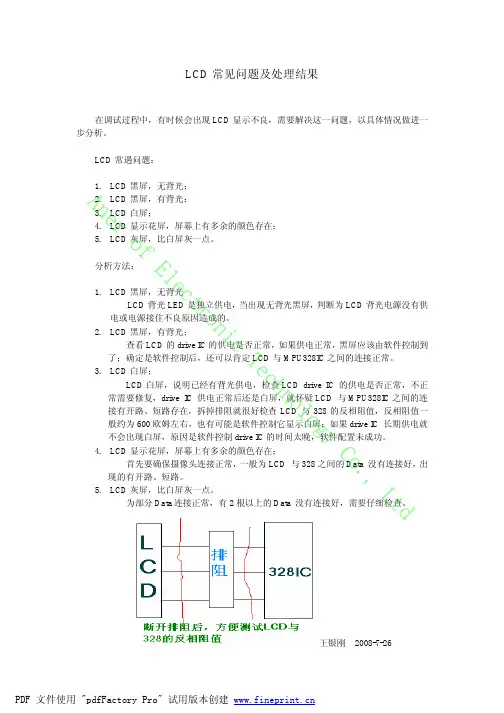

LCD 常见问题及处理结果在调试过程中，有时候会出现LCD 显示不良，需要解决这一问题，以具体情况做进一步分析。

LCD 常遇问题：1. LCD 黑屏，无背光；2. LCD 黑屏，有背光；3. LCD 白屏；4. LCD 显示花屏，屏幕上有多余的颜色存在；5. LCD 灰屏，比白屏灰一点。

分析方法：1. LCD 黑屏，无背光LCD 背光LED 是独立供电，当出现无背光黑屏，判断为LCD 背光电源没有供电或电源接住不良原因造成的。

2. LCD 黑屏，有背光；查看LCD 的drive IC 的供电是否正常，如果供电正常，黑屏应该由软件控制到了；确定是软件控制后，还可以肯定LCD 与MPU328IC 之间的连接正常。

3. LCD 白屏；LCD 白屏，说明已经有背光供电，检查LCD drive IC 的供电是否正常，不正常需要修复，drive IC 供电正常后还是白屏，就怀疑LCD 与MPU328IC 之间的连接有开路、短路存在，拆掉排阻就很好检查LCD 与328的反相阻值，反相阻值一般约为600欧姆左右，也有可能是软件控制它显示白屏；如果drive IC 长期供电就不会出现白屏，原因是软件控制drive IC 的时间太晚，软件配置未成功。

4. LCD 显示花屏，屏幕上有多余的颜色存在； 首先要确保摄像头连接正常，一般为LCD 与328之间的Data 没有连接好，出现的有开路、短路。

5. LCD 灰屏，比白屏灰一点。

为部分Data 连接正常，有2根以上的Data 没有连接好，需要仔细检查。

王银刚 2008-7-26PDF 文件使用 "pdfFactory Pro" 试用版本创建w A ne ro fE l e ct r on icT e c h n ol og yC o .,L td。

液晶显示屏常见不良现象及修复方法（图）TFT LCD信号驱动屏横线横暗线、暗带、竖线、竖带原因：1、COF与玻璃Bonding不良；2、COF或玻璃遭到损伤（ESD或机械折伤）；3、ASG电路失效（仅对ASG技术panel而言）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：重新对位Bonding解决方案：整机售后：无法解决，坏机更换O/C屏厂家：更换COF，重新BondingCOF或玻璃遭到损伤（机械折伤）COF或玻璃遭到损伤（ESD）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：更换COF，重新Bonding更换O/C注意ESD：1、静电防护2、整机或模组上的导电泡棉和导电布贴回去ASG电路失效（仅对ASG技术panel而言）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：无法维修花屏：图像显示杂乱无章，不能正确显示输入信号可能原因：1、TCON板损坏；2、LVDS线不良。

解决方案：整机售后：清洁、更换屏厂家：需具体分析，IC坏等黑屏/无表示：开机后为黑屏，无任何画面显示可能原因：1、TCON板损坏；2、背光LED Driver板损坏；3、LVDS线不良。

黑屏/无显示：开机后为黑屏（背光亮）1、TCON板损坏；解决方案：整机售后：更换TCON屏厂家：需具体分析，IC坏等注：各个屏厂家对四大电压的命名有差异。

在保证机芯板为正常情况下，测试屏TCON输入端LVDS线各pin 电压及波形，可从下面两点入手：1）先测屏VCC的电压，一般为12V，2）再测5对差分信号共10根线到地的直流电压，一般为1.2V，如果哪根条上电压不对，就是这根线对应的IC引脚有问题，可确定为TCON不良。

若以上两点都满足，断开TCON负载，量测TCON上的四大电压：1）VDD 数字IC工作电压，一般为3.3V；2）VAA 模拟电压，一般为15~17V；3）VGH 门极启动电压，一般为25~30V；4）VGL 门极关闭电压，一般为-5~-7V。

液晶显示屏接触不良的维修方法
LCD显示屏接触不良是一个普遍存在的问题，造成各种疑难杂症，不仅影响该设备的使用，而且也会给使用者带来许多不便。

对于液晶显示屏的接触不良问题，这里有以下几种维修方法：
一、显示丝接触不良：
1、检查电源部件，查看是否有10uF或22uF的电容断开，如果有，请及时用新电容代替它。

2、检查显示丝电阻，看是否松动或损坏，如果有，记得重新焊接它。

3、重新焊接显示丝连接头，记得检查是否有缺失或损坏的接触，如果有，重新焊接它。

二、显示端子接触不良：
4、首先，应重新检查显示端子的结构，如果发现显示端子及其连接的金属部件存在裂纹或焊接不良，应及时更换新的显示端子，液晶显示屏及连接线尽量用漆包线材绑缠密密麻麻保证接触质量。

5、如果已经更换了新的显示端子，但仍然存在接触不良的问题，则可能需要更换显示端子的焊锡，确保显示端子与电路板的接触质量。

三、重新焊接显示屏：
6、发现显示屏存在接触不良，不得不重新焊接。

焊接的工艺很重要，重新焊接前，应检查显示屏是否有接触不良的锡芯或电缆，如果有，应及时更换新的锡芯或电缆，重新焊接时，应采用熔断方式，使电接触更有效地连接。

总之，想要得到更好的液晶显示屏接触效果，我们应该做到以上几点，正确的维修方法可以提高液晶显示屏的使用效果，从而节省时间和费用。

/

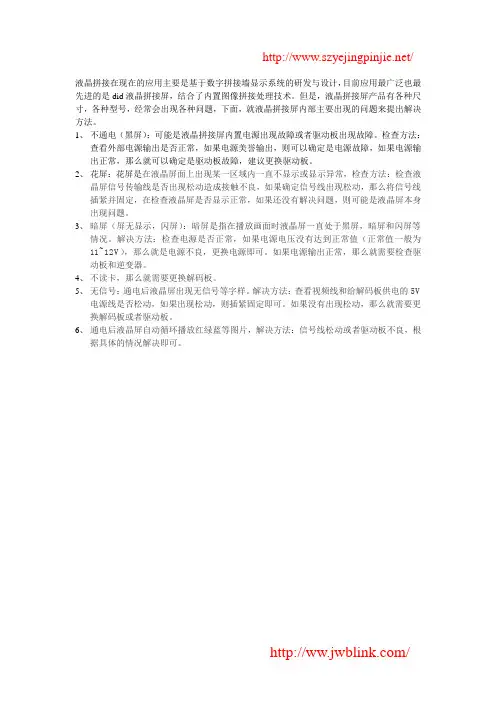

液晶拼接在现在的应用主要是基于数字拼接墙显示系统的研发与设计，目前应用最广泛也最先进的是did液晶拼接屏，结合了内置图像拼接处理技术。

但是，液晶拼接屏产品有各种尺寸，各种型号，经常会出现各种问题，下面，就液晶拼接屏内部主要出现的问题来提出解决方法。

1、不通电（黑屏）：可能是液晶拼接屏内置电源出现故障或者驱动板出现故障。

检查方法：
查看外部电源输出是否正常，如果电源美誉输出，则可以确定是电源故障，如果电源输出正常，那么就可以确定是驱动板故障，建议更换驱动板。

2、花屏：花屏是在液晶屏面上出现某一区域内一直不显示或显示异常，检查方法：检查液
晶屏信号传输线是否出现松动造成接触不良，如果确定信号线出现松动，那么将信号线插紧并固定，在检查液晶屏是否显示正常，如果还没有解决问题，则可能是液晶屏本身出现问题。

3、暗屏（屏无显示，闪屏）：暗屏是指在播放画面时液晶屏一直处于黑屏，暗屏和闪屏等
情况。

解决方法：检查电源是否正常，如果电源电压没有达到正常值（正常值一般为11~12V），那么就是电源不良，更换电源即可。

如果电源输出正常，那么就需要检查驱动板和逆变器。

4、不读卡，那么就需要更换解码板。

5、无信号：通电后液晶屏出现无信号等字样。

解决方法：查看视频线和给解码板供电的5V
电源线是否松动，如果出现松动，则插紧固定即可。

如果没有出现松动，那么就需要更换解码板或者驱动板。

6、通电后液晶屏自动循环播放红绿蓝等图片，解决方法：信号线松动或者驱动板不良，根
据具体的情况解决即可。

/。

液晶显示器的常见故障及解决方法1.开机电源指示灯亮而屏幕不显示或显示一下就灭：电源板部分的电容或高压板上的电容故障：鼓包，虚焊…..2.电源指示灯不亮，无显示：有三种情况：一，电源板本身二，主板上某一处短路，把从电源送来的电压拉低0V三，按键失控3.开机白屏，关机后白屏：高压板上的供电线路上的mos管击穿，或PWM芯片及其周围的电子元器件故障。

4.间歇性黑屏：故障在高压板上PWM芯片控制的mos管或三极管击穿。

5.摔过后的显示器开机亮一下就灭：灯管坏。

6 . 不显示，指示灯亮，屏幕不亮：高压板上的故障，测芯片或电容，保险等。

7．无任何反应：从电源开始查电路。

8.不开机，指示灯为黄色：常规查起。

9.开机半小时后白屏：用通用板测屏后再定故障在哪里：是屏还是在驱动板。

10.三无故障：先查电压：3.3V,5V,12V是否正常，驱动板上的电压是否正常，按键板上的按键是否正常。

11.花屏：驱动板或屏上的IC坏。

12.雷击后不开机：电源板故障。

13.图像红色拖尾且图像模糊：用通用的驱动板排除看到底是驱动板还是液晶屏本身。

（若现象依旧则在液晶屏，若外观均正常的话可以考虑更换其主控IC.）14.开机后指示灯闪烁无显示：灯闪则是电路有短路或电压过低带不动负载。

可以断开屏线看是否可以正常，看到底是那部分的故障。

（一般是相关的电容或二极管被击穿。

）15.接VGA数据线后黑屏：为MCU损坏，可以刷写程序后看是否正常，如若不行可更换MCU.16.开机后亮一下后就灭，指示灯为绿色：高压保护。

高压条故障：更换高压条的PWM的控制IC,并查看相关的电路电子元器件。

17.高压不受控，高压上的控制接口坏：可以从驱动板上找一个开机3V关机0V的电压飞线到高压的控制端。

18.开机白屏：故障在屏或驱动板：用通用驱动板来进行排除，到底是屏还是驱动板。

（一般是屏供电的问题：看驱动板上的屏供电元器件是否正常，屏本身的保险是否正常。

）19.自动关机：MCU或其他的IC热稳定性差，可以用手摸看哪个芯片发烫。

LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。

它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。

2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。

3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。

4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。

5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。

6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的；2＠整体字淡：与液晶配比或制程条件有关。

)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。

模组上则是显示模糊才能说字淡。

7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。

8. 漏光：显示字节有的较其它字节要淡。

不显示的字节鬼影程度不一致，也就是字节不均。

9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。

但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。

10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。

11. 图白：客户称之为字缺、字节缺少一部分。

液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。

一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。

对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。

2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。

对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。

3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。

对应维修思路：LVDS插线接触不良。

4)花屏故障现象：反复上电后，花的条纹、色彩有变化。

对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。

对应维修思路：屏本身坏机会大。

6)花屏故障现象：图像有干扰，字符上也有干扰。

对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。

7)花屏故障现象：字符正常，图像有块状、点状干扰。

YPbPr输入信号，没有干扰。

再从AV端口输入，图像出现干扰。

对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。

8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。

对应维修思路：故障在视频解码器电路。

因为，图像增强处理电路产生的故障是块状的，不是细碎的。

9)花屏故障现象：图像上有扭曲状或者网纹干扰。

AV试机一切正常!度对应维修思路：中放、高放电路。

10)花屏故障现象：图像规则块状花屏。

对应维修思路：主板缓存与主芯片通信不良。

11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。

对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。

12)花屏故障现象：开机时左上方出现瞬间花屏。

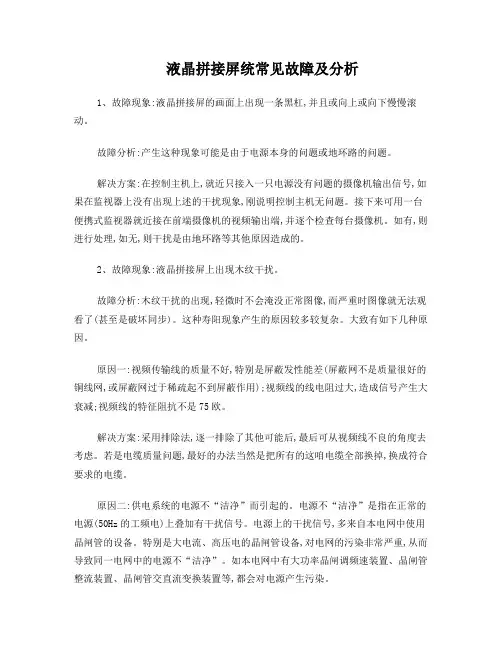

液晶拼接屏统常见故障及分析1、故障现象:液晶拼接屏的画面上出现一条黑杠,并且或向上或向下慢慢滚动。

故障分析:产生这种现象可能是由于电源本身的问题或地环路的问题。

解决方案:在控制主机上,就近只接入一只电源没有问题的摄像机输出信号,如果在监视器上没有出现上述的干扰现象,刚说明控制主机无问题。

接下来可用一台便携式监视器就近接在前端摄像机的视频输出端,并逐个检查每台摄像机。

如有,则进行处理,如无,则干扰是由地环路等其他原因造成的。

2、故障现象:液晶拼接屏上出现木纹干扰。

故障分析:木纹干扰的出现,轻微时不会淹没正常图像,而严重时图像就无法观看了(甚至是破坏同步)。

这种寿阳现象产生的原因较多较复杂。

大致有如下几种原因。

原因一:视频传输线的质量不好,特别是屏蔽发性能差(屏蔽网不是质量很好的铜线网,或屏蔽网过于稀疏起不到屏蔽作用);视频线的线电阻过大,造成信号产生大衰减;视频线的特征阻抗不是75欧。

解决方案:采用排除法,逐一排除了其他可能后,最后可从视频线不良的角度去考虑。

若是电缆质量问题,最好的办法当然是把所有的这咱电缆全部换掉,换成符合要求的电缆。

原因二:供电系统的电源不“洁净”而引起的。

电源不“洁净”是指在正常的电源(50Hz的工频电)上叠加有干扰信号。

电源上的干扰信号,多来自本电网中使用晶闸管的设备。

特别是大电流、高压电的晶闸管设备,对电网的污染非常严重,从而导致同一电网中的电源不“洁净”。

如本电网中有大功率晶闸调频速装置、晶闸管整流装置、晶闸管交直流变换装置等,都会对电源产生污染。

解决方案:对整个系统采用净化电源或在线UPS供电就可得以解决。

原因三:系统附近有很强的干扰源。

解决方案:通过调查分析加以判断。

加强摄像机的屏蔽,以及对视频电缆线的管道进行接地处理等措施。

3、故障现象:液晶拼接屏上产生较深较乱的大面积网纹干扰,以至图像全部破坏,形不成图像和同步信号。

故障分析:由于视频电缆的芯线与屏蔽网短路、断路造成的故障。

LCD显示屏常见故障处理诊断流程
LCD液晶显示屏现在应用比较广泛，例如车载、充电桩、医疗、
工业掌握等领域普标应用，但是不少客户使用液晶显示屏难免会消
失一些问题，使用液晶显示屏会出选哪些问题以及常见故障处理诊
断流程。

液晶显示屏有：计算机掌握部分、显示驱动矩阵、LCD显示阵列、电源四个大的部分。

LCD液晶显示屏消失问题比较多的地方有：
1.接口问题。

现象：计算机信息无法显示，检查电缆
2.电源问题。

LCD显示屏使用的是低压大电流电源，与一般直流
电源区分不大
3.驱动问题。

每个行或者列都没有显示，那就是对应驱动电路
（芯片）问题，更换即可
4.显示问题。

长期使用LCD显示屏可能会损坏老化，修理更换即可。

LCD显示屏常见故障处理流程-诊断流程：
1、确定您的液晶显示屏是同步显示屏还是异步显示屏；同步显
示屏的显示依靠显示器的设置，异步显示屏不依靠显示器设置；
2、确定您的液晶显示屏是局部的显示问题还是整屏显示均有问题；局部显示不正常可排解通讯方面的问题，一般可确定是显示屏硬
件消失故障，您应当立即和我们lx，以防故障扩大；
整屏显示不正常可能产生的缘由有多种：
对于同步液晶显示屏，您应当确认显示器的设置是否转变，通讯是否正常，发送是否正常，然后是接收是否正常；
对于异步液晶显示屏，首先应当确认显示屏的参数：硬件地址、宽度、高度、IP是否有转变，假如这些参数正确，再测试通讯是否正常，后确定液晶显示屏掌握是否正常。

液晶拼接屏系统常见故障及分析大型视频监控系统是一个技术含量高，构成复杂的系统。

各种故障现象都有可能出现，但只要把好所选用的设备和品格的质量关，严格招标准和规范施工，一般是不会出现大问题的，即使出现了，只要冷静分析和思考，不盲目地大拆大卸，都可较好地解决问题的。

液晶拼接屏幕1、故障现象：液晶拼接屏的画面上出现一条黑杠，并且或向上或向下慢慢滚动。

故障分析：产生这种现象可能是由于电源本身的问题或地环路的问题。

解决方案：在控制主机上，就近只接入一只电源没有问题的摄像机输出信号，如果在监视器上没有出现上述的干扰现象，刚说明控制主机无问题。

接下来可用一台便携式监视器就近接在前端摄像机的视频输出端，并逐个检查每台摄像机。

如有，则进行处理，如无，则干扰是由地环路等其他原因造成的。

2、故障现象：液晶拼接屏上出现木纹干扰。

故障分析：木纹干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了（甚至是破坏同步）。

这种寿阳现象产生的原因较多较复杂。

大致有如下几种原因。

原因一：视频传输线的质量不好，特别是屏蔽发性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过于稀疏起不到屏蔽作用）；视频线的线电阻过大，造成信号产生大衰减；视频线的特征阻抗不是75欧。

解决方案：采用排除法，逐一排除了其他可能后，最后可从视频线不良的角度去考虑。

若是电缆质量问题，最好的办法当然是把所有的这咱电缆全部换掉，换成符合要求的电缆。

原因二：供电系统的电源不“洁净”而引起的。

电源不“洁净”是指在正常的电源（50Hz的工频电）上叠加有干扰信号。

电源上的干扰信号，多来自本电网中使用晶闸管的设备。

特别是大电流、高压电的晶闸管设备，对电网的污染非常严重，从而导致同一电网中的电源不“洁净”。

如本电网中有大功率晶闸调频速装置、晶闸管整流装置、晶闸管交直流变换装置等，都会对电源产生污染。

解决方案：对整个系统采用净化电源或在线UPS供电就可得以解决。

原因三：系统附近有很强的干扰源。

LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。

它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。

2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。

3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。

4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。

5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。

6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的；2＠整体字淡：与液晶配比或制程条件有关。

)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。

模组上则是显示模糊才能说字淡。

7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。

8. 漏光：显示字节有的较其它字节要淡。

不显示的字节鬼影程度不一致，也就是字节不均。

9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。

但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。

10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。

LCD常见故障和解决方法一白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录----------------------------------------------------------------------二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电------------------------------------------------------------------三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在-------------------------------------------------------------------------------四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏--------------------------------------------------------------------------------------五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯----------------------------------------------------------------------六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录---------------------------------------------------------------------------七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏--------------------------------------------------------------------------八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)----------------------------------------------------------------------------九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)--------------------------------------------------------------------------------十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)。

液晶显示器常见故障与解决方法1.显示屏无显示或黑屏：可能原因：-电源线没有连接好或电源故障。

-显示屏电源开关未打开。

-视频线松动或损坏。

-显示屏本身故障。

解决方法：-确保电源线插头连接紧密，并检查电源是否正常工作。

-检查显示屏电源开关是否打开。

-检查视频线是否连接紧密，如有必要更换视频线。

2.显示屏闪烁或颜色不稳定：可能原因：-显示屏刷新率不匹配电脑设置。

-显示屏与电脑的信号不稳定。

-显示屏面板故障。

解决方法：-在电脑设置中调整显示屏的刷新率，选择匹配的刷新率。

-检查显示屏与电脑的连接是否稳定，如有必要更换视频线或更换电脑的显卡。

3.显示屏出现亮度不均或亮度过高：可能原因：-显示屏背光故障。

-显示屏亮度设置不正确。

-显示屏硬件问题。

解决方法：-检查显示屏的背光是否正常工作，如有必要更换背光灯。

-调整显示屏的亮度设置，使其适合当前环境。

4.显示屏出现死点或亮点：可能原因：-显示屏像素或显示屏表面损坏。

-显示屏硬件问题。

解决方法：-对于死点，无法修复，只能更换显示屏。

- 对于亮点，可以尝试使用软件修复，如JScreenFix等。

5.显示屏出现迷糊或模糊现象：可能原因：-显示屏分辨率设置不正确。

-显示屏显示模式设置不正确。

解决方法：-在电脑设置中调整显示屏的分辨率，选择合适的分辨率。

-调整显示屏的显示模式，选择合适的显示模式。

总结：。

拼接屏的常见问题及解决方法！液晶拼接屏作为安防行业的最佳终端显示设备在市场上备受瞩目，随着拼接技术的成熟液晶拼接屏的应用领域不断拓展目前已经横跨娱乐、政府、场馆、交通、能源、金融、广电等各个行业，在我们日常工作、生活中就可以经常看到液晶拼接屏的身影。

当液晶拼接屏在受到信号干扰时对于拼接屏画面显示会造成明显的影响，比如当受到静电干扰时大屏幕显示画面往往会出现有多线条波纹;当拼接屏的画面上产生若干条间距相等的竖条干扰时通常是由于传输线的特性阻抗不匹配引起的故障现象。

一般产生干扰的原因有以下几点：1、视频传输线的质量不好，特别是屏蔽性能差。

2、系统附近有很强的干扰源。

3、视频电缆线的芯线与屏蔽网短路、断路造成的故障。

4、传输线的特性阻抗不匹配引起的故障。

5、传输线引入的空间辐射干扰。

6、供电系统的电源而引起的故障。

在此就上述因素产生信号干扰时的解决方法做简单简析：1、视频传输线的质量问题。

这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。

此外，这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。

2、系统附近的干扰源太强。

可以加强摄像机的屏蔽，以及对视频电缆线的管道进行接地处理等。

3、视频电缆线的芯线短路、短路。

这种故障现象出现时，液晶拼接墙往往不会是整个系统的各路信号均出问题，而仅仅出现在那些接头不好的路数上，只要认真逐个检查这些接头，就可以解决。

4、传输线的特性阻抗不匹配引起的故障。

产生这种现象是由液晶拼接墙系统视频电缆的特性阻抗和分布参数都不符合要求综合引起的，这种情况可以采用一般靠'始端串接电阻'或'终端并接电阻'的方法来解决。

5、传输线引入的空间辐射干扰。

这种情况的解决办法是在系统建立时，对周边环境有所了解，尽量设法避开或远离辐射源。

当无法避开辐射源时对前端及中心设备加强屏蔽，对传输线的管路采用钢管并良好接地。

6、供电系统的电源问题。

LCD拼接工程常见故障解析目录--------------------------------------------------------------- 1一，常见故障判断------------------------------------------- 2 1.1黑屏-------------------------------------------------------------------- 2 1.2白屏-------------------------------------------------------------------- 2 1.3屏幕亮线或暗线-------------------------------------------------------2 1.4偏色----------------------------------------------------------------------3 1.5无信号-------------------------------------------------------------------3 1.6重影----------------------------------------------------------------------3 1.7缺色----------------------------------------------------------------------4 二，工程故障分析判断---------------------------------------4 1.1静电干扰-------------------------------------------------------------- 5 1.2杂波干扰-------------------------------------------------------------- 5 三，设备系统调试故障分析---------------------------------6 1.1大屏不受控制-------------------------------------------------------- 6 1.2矩阵不受控制-------------------------------------------------------- 7 1.3完结-------------------------------------------------------------------- 8一，常见故障分析判断1.1黑屏解析1，LCD黑屏，首先要判断机器是不是已经通电。
