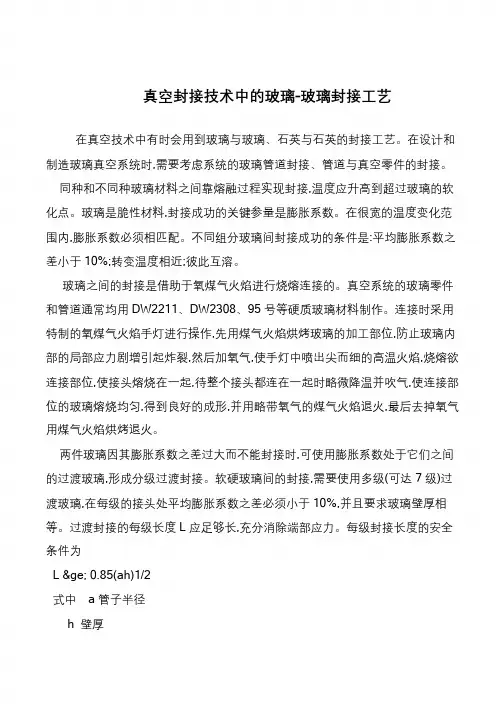

真空封接技术中的玻璃-玻璃封接工艺
在真空技术中有时会用到玻璃与玻璃、石英与石英的封接工艺。

在设计和制造玻璃真空系统时,需要考虑系统的玻璃管道封接、管道与真空零件的封接。

同种和不同种玻璃材料之间靠熔融过程实现封接,温度应升高到超过玻璃的软化点。

玻璃是脆性材料,封接成功的关键参量是膨胀系数。

在很宽的温度变化范围内,膨胀系数必须相匹配。

不同组分玻璃间封接成功的条件是:平均膨胀系数之差小于10%;转变温度相近;彼此互溶。

玻璃之间的封接是借助于氧煤气火焰进行烧熔连接的。

真空系统的玻璃零件和管道通常均用DW2211、DW2308、95 号等硬质玻璃材料制作。

连接时采用特制的氧煤气火焰手灯进行操作,先用煤气火焰烘烤玻璃的加工部位,防止玻璃内部的局部应力剧增引起炸裂,然后加氧气,使手灯中喷出尖而细的高温火焰,烧熔欲连接部位,使接头熔烧在一起,待整个接头都连在一起时略微降温并吹气,使连接部位的玻璃熔烧均匀,得到良好的成形,并用略带氧气的煤气火焰退火,最后去掉氧气用煤气火焰烘烤退火。

两件玻璃因其膨胀系数之差过大而不能封接时,可使用膨胀系数处于它们之间的过渡玻璃,形成分级过渡封接。

软硬玻璃间的封接,需要使用多级(可达7 级)过渡玻璃,在每级的接头处平均膨胀系数之差必须小于10%,并且要求玻璃壁厚相等。

过渡封接的每级长度L 应足够长,充分消除端部应力。

每级封接长度的安全条件为
L ≥ 0.85(ah)1/2
式中 a 管子半径
h 壁厚。

低温和真空技术系列实验
玻璃真空系统

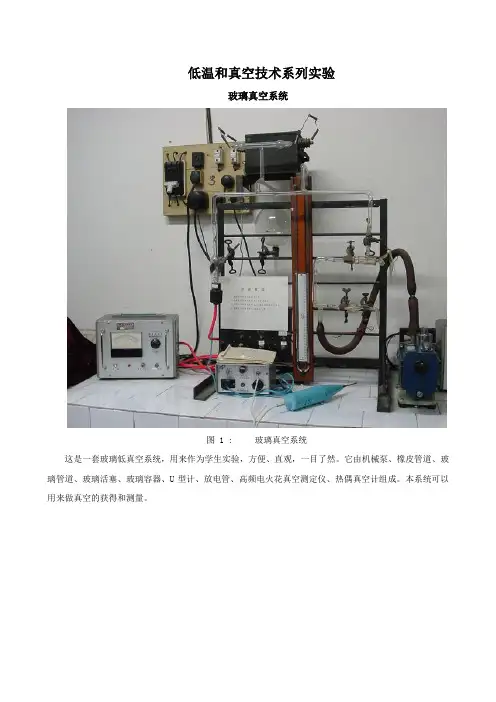

图 1 : 玻璃真空系统
这是一套玻璃低真空系统，用来作为学生实验，方便、直观，一目了然。

它由机械泵、橡皮管道、玻璃管道、玻璃活塞、玻璃容器、U型计、放电管、高频电火花真空测定仪、热偶真空计组成。

本系统可以用来做真空的获得和测量。

图 2 : 热偶真空计
是一种热传导真空计，利用低气压下气体的热传导与压强间的依赖关系，间接测量真空的仪器，测量范围在100-0.1Pa
图 3 : 旋片式机械泵
旋片式机械泵是一种气压传输泵，它用油来保持密封并依靠机械方法不断地改变泵内吸气空腔的体
积，使被抽容器内气体的体积不断膨胀从而获得真空。

它是一种低真空泵，常被作为粗抽泵和前级泵。

其性能参数主要有极限压强和抽气速率。

图 4 : 热偶规管
管中封一加热丝，及一热电偶并使二者保持热接触，在热丝上加一恒定电流，在热电偶两端用毫伏表测量热电动势，管中真空度升高，热丝温度升高，热电动势增高，经校准可由热电动势读出真空度。

图 5 : 高频电火花真空测定仪
高频电火花真空测定仪对玻璃真空系统，可大概估计真空度的数量级。

利用低真空辉光放电现象，其放电颜色与真空系统中气压和气体成分有关，不同的颜色对应于不同的真空度，测量范围在104-10-1Pa 。

也可对玻璃真空系统进行捡漏。

图 6 : FZh-2B型复合真空计。

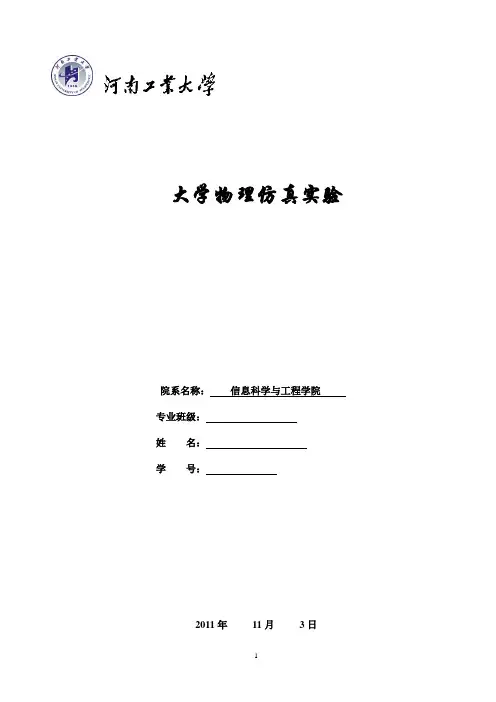

大学物理仿真实验院系名称：信息科学与工程学院专业班级：姓名：学号：2011年11月3日实验项目名称：真空试验一、实验目的1、学会用机械泵获得低真空以及观测不同真空度时辉光放电现象；2、用U型计和热偶计测量真空以及用定容法测量机械泵的有效抽速。

二、实验原理1、真空的基本概念(1)真空：低于一个大气压的气体状态。

自然真空：气压随海拔高度增加而减小，存在于宇宙空间。

人为真空：用真空泵抽掉容器中的气体。

(2)真空量度单位1标准大气压=760mmHg=760Torr 1标准大气压=1.013×105 Pa 1Torr=133.3Pa (3)真空区域的划分目前尚无统一规定，常见的划分为：粗真空 105—103 Pa 低真空103—10-1 Pa高真空 10-1—10-6 Pa 超高真空10-6—10-10 Pa极高真空 <10-10 Pa2、真空的获得—真空泵原理：如图所示，当泵工作后，形成压差，p1 >p2，实现了抽气真空泵的分类气体传输泵是一种能将气体不断地吸入并排出泵外以达到抽气目的的真空泵，例如旋片机械泵、油扩散泵、涡轮分子泵。

气体捕集泵是一种使气体分子短期或永久吸附、凝结在泵内表面的真空泵，例如分子筛吸附泵、钛升华泵、溅射离子泵、低温泵和吸气剂泵。

自学真空泵的主要参数3、真空测量(1)U型压力计水银U型压力计构造简单，无需校准，可以在气压不太低时使用。

一般压力计一端封闭，另一端接入真空系统，封闭端为真空，这样压力计可直接指示总压力，两边水银柱的高度差即为总压力。

对于精密工作则需进行温度修正。

对于压力较低（低于10-3 Pa）的测量，油压力计比水银压力计更精确，因为油的密度低得多。

绝对压力由p=ρgh给出期中h是油压力计的读数。

3. 真空测量(2).高频电火花真空测定仪（又叫检漏仪）高频电火花真空测定仪（又叫检漏仪）是一种粗略测量玻璃真空系统的仪器，原理图如图所示。

接通电源后，调节放电火花间隙G，当产生击穿放电时，将高频放电探头在被抽容器处不停的移动。

各种类型集热器性能优劣比较太阳能光热产业经过几十年的发展，现在已经呈现产品多样、类型多样、系统多样的格局，太阳能光热系统的核心元件一一集热器也出现多种产品，概况起来有以下几种：图0、集热器种类结构图一、结构特点和使用性能1、真空管型集热器真空管型集热器包括全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型集热器；全玻璃真空管型太阳能集热器根据使用的方式又可以细分为直插式集热器、U型管式集热器和热管式集热器三种。

总体来说，真空管型集热器的吸热部件是真空管，具有以下特点：真空集热管具有真空夹层，空气对流和传导几乎为0,保温性能非常好（就象保温瓶一样），热损系数非常小，空晒温度达到200r以上，部分达到280C左右。

真空集热管是圆柱形的管状，太阳从不同方向入射时其截面不变，因此具有准跟踪性能，即早晚阳光较偏时得热量也较高。

同时对各个角度的光线都有吸收，对散射光吸收也较好，因此在散射光较多的多云天气和略阴的天气，效率也较高。

图1、真空管接收光照示意图具体来讲，各种类型又具有各自的特点：1.1直插式真空管集热器此种类型集热器是水工质直接在真空管内流通，然后通过自然/强制循环，将热量存储并使用。

这种集热器在非承压状态下运行，对系统要求不高，安装方便。

但是直插式真空管集热器也有自身的缺点：系统抗冻性能差，对冬季防冻要求比较高；一旦发生真空管破裂，整个系统将停止运行，对维护要求比较及时；严禁在空晒状态下补水，避免发生真空管炸裂。

这种系统主要使用在低端家用系统、低端小工程和防冻要求不高的地区。

1.2 U型管式和热管式真空管集热器U型管式和热管式真空管集热器是在真空管内装配U型铜管或者热管，对集热器进行空晒，通过循环在U型铜管或热管中的工质将热量带出，直接加热水或者在水箱内经过盘管换热加热水。

相变热管铝翼铜管真空管图3、U型管式真空管结构及传热示意图这种系统由于使用大量金属，所以初期投资相对较高，但总体的性价比仍然处于较高的水平，相比平板和玻璃-金属集热器具有优势；系统要经过两次换热，相比于直插式集热器，升温速度稍慢，但是从能量守恒的角度来讲，系统的得热量并没有减少，并且在继承了全玻璃真空管的高性能、可靠性高和准跟踪的优点的同时，还具有直插式集热器不可比拟的优势：a.运行安全系数高，工质在铜管和热管内循环，不直接在真空管内循环，整套系统可以承压运行，并且发生真空管破裂时整套系统正常运行； b.对防冻要求不高，由于管路中循环的是防冻液，工质冰点低；c.现场安装容易，装配简单。

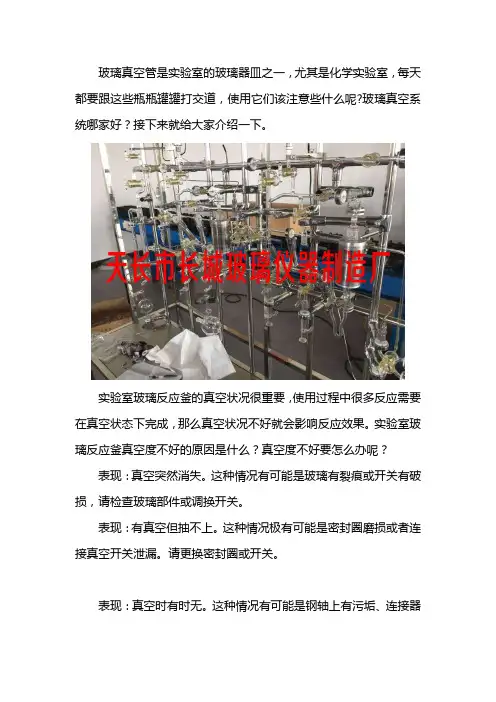

玻璃真空管是实验室的玻璃器皿之一，尤其是化学实验室，每天都要跟这些瓶瓶罐罐打交道，使用它们该注意些什么呢?玻璃真空系统哪家好？接下来就给大家介绍一下。

实验室玻璃反应釜的真空状况很重要，使用过程中很多反应需要在真空状态下完成，那么真空状况不好就会影响反应效果。

实验室玻璃反应釜真空度不好的原因是什么？真空度不好要怎么办呢？表现：真空突然消失。

这种情况有可能是玻璃有裂痕或开关有破损，请检查玻璃部件或调换开关。

表现：有真空但抽不上。

这种情况极有可能是密封圈磨损或者连接真空开关泄漏。

请更换密封圈或开关。

表现：真空时有时无。

这种情况有可能是钢轴上有污垢、连接器有松动。

请清除污垢检查真空表、真空泵。

表现：真空软管老化。

这种情况请及时更换真空软管。

真空度不好是实验室玻璃反应釜故障的一种，在反应釜的长期的使用过程中还会出现一些其他难以避免的小故障，那么接下来兰帆为大家简单介绍下其他可能发生的故障现象：1. 开启电源开关但指示灯不亮。

可能是外接电源未通或接触不良，请专业电工检查电源和插座。

2. 保险管短路时请将电源开关置于OFF位置再换置保险管。

3. 电源指示灯亮但不旋转。

原因是旋转轴生锈停止使用与供应商联系。

4. 主机芯轴左右松动、紧定螺丝松动。

请及时旋紧。

5. 电机温度过高（室温至40℃属于正常范围）、超负荷停机。

清除密封圈与玻璃轴接触部上的污垢并涂上真空脂。
