铺装及园路工程（碎石垫层、沥青路面、路缘石、板材铺装）施工工法一、铺装、园路在园林中，铺地以线或面的形式形成贯穿全园的交通网，它即是划分和联系各景区和景点的纽带，也是组成园林风景的造景要素,作为园林空间的一个重要界面，不仅为人们提供舒适的游览交通条件，同时它又能参与保护环境和改善原有的小气候。
（一）施工顺序放线→基层挖土并整平夯实→垫层→砼基层浇捣→安放侧石→放样→铺装板材1、根据施工图纸对所有的中心控制桩进行测量、核实，并放出园路中心线及边线。
2、布设临时水准点：根据本工程特点,广场、道路设置水准点,作出标志，并会同监理及甲方对放样位置及临时水准点复测认可。
（二)施工准备由于广场上还往往存在着花坛、草坪、水池等地面景物,因此，它又比一般的道路工程内容更复杂。
1、材料准备准备施工机具、基层和面层的铺装材料、以及施工中需要的其它材料；清理施工现场。
2、场地放线按照广场设计图所绘施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线,主要地面设施的范围线和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图,复核场地地形。
各坐标点、控制点的自然地坪标高数据,有缺漏的要在现场测量补上。
（三）场地平整与找坡（四）1、挖方与填方施工挖、填方工程量较小时，可用人力施工;工程量较大时，应该进行机械化施工。
预留作草坪、花坛及乔灌木种植地的区域，可暂时不开挖。
水池区域要同时挖到设计深度。
填方区的堆填顺序，应当是先深后浅;先分层填实深处，后填浅处。
每填一层就夯实一层，直到设计的标高处.2、场地平整与找坡挖、填方工程基本完成后,对挖填出的新地面进行修理。
要铲地平面，使地面平整度变化限制在2cm 以内.根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进度找坡，保证场地内各处地面都基本达到设计的坡度。
土层松软的局部区域还要作地基加固处理.（四)基层处理1、挖土应由边到中，并根据土质情况，预留压实厚度，如遇到障碍物,应采取有效的措施，并及时处理.2、整平后并压实.（五）碎石垫层1、干结碎石干结碎石基层是指在施工过程、不洒水或少洒水，依靠充分压实及和嵌缝料充分嵌挤，使石料间紧密锁结所构成的具有一定强度的结构,一般厚度为8-16厘米。

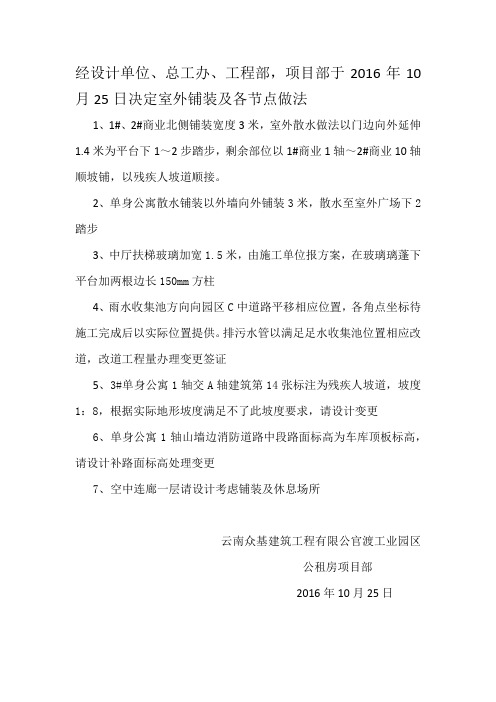

经设计单位、总工办、工程部，项目部于2016年10月25日决定室外铺装及各节点做法
1、1#、2#商业北侧铺装宽度3米，室外散水做法以门边向外延伸1.4米为平台下1～2步踏步，剩余部位以1#商业1轴～2#商业10轴顺坡铺，以残疾人坡道顺接。
2、单身公寓散水铺装以外墙向外铺装3米，散水至室外广场下2踏步
3、中厅扶梯玻璃加宽1.5米，由施工单位报方案，在玻璃璃蓬下平台加两根边长150mm方柱
4、雨水收集池方向向园区C中道路平移相应位置，各角点坐标待施工完成后以实际位置提供。
排污水管以满足足水收集池位置相应改道，改道工程量办理变更签证
5、3#单身公寓1轴交A轴建筑第14张标注为残疾人坡道，坡度1：8，根据实际地形坡度满足不了此坡度要求，请设计变更
6、单身公寓1轴山墙边消防道路中段路面标高为车库顶板标高，请设计补路面标高处理变更
7、空中连廊一层请设计考虑铺装及休息场所
云南众基建筑工程有限公官渡工业园区
公租房项目部
2016年10月25日。

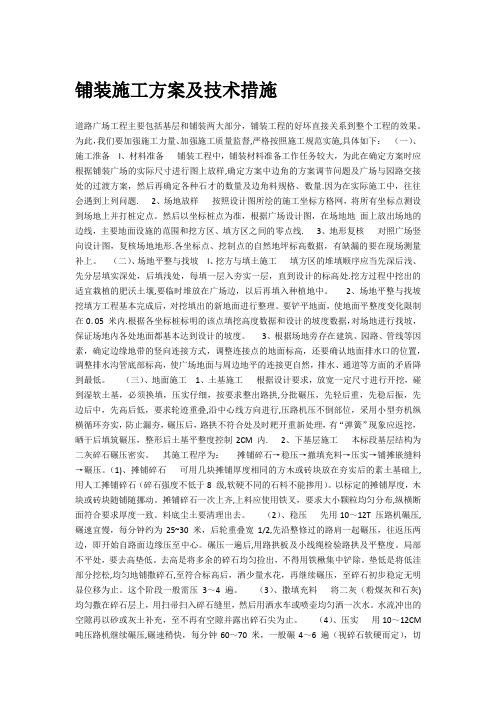

铺装施工方案及技术措施道路广场工程主要包括基层和铺装两大部分,铺装工程的好坏直接关系到整个工程的效果。
为此，我们要加强施工力量、加强施工质量监督，严格按照施工规范实施，具体如下: （一）、施工淮备l、材料准备铺装工程中，铺装材料准备工作任务较大,为此在确定方案时应根据铺装广场的实际尺寸进行图上放样，确定方案中边角的方案调节问题及广场与园路交接处的过渡方案，然后再确定各种石才的数量及边角料规格、数量。
因为在实际施工中，往往会遇到上列问题。
2、场地放样按照设计图所绘的施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线，主要地面设施的范围和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图，复核场地地形。
各坐标点、挖制点的自然地坪标高数据,有缺漏的要在现场测量补上。
（二）、场地平整与找坡l、挖方与填土施工填方区的堆填顺序应当先深后浅、先分层填实深处，后填浅处,每填一层入夯实一层,直到设计的标高处。
挖方过程中挖出的适宜栽植的肥沃土壤，要临时堆放在广场边，以后再填入种植地中。
2、场地平整与找坡挖填方工程基本完成后，对挖填出的新地面进行整理。
要铲平地面,使地面平整度变化限制在0．05 米内。
根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进行找坡,保证场地内各处地面都基本达到设计的坡度. 3、根据场地旁存在建筑、园路、管线等因素，确定边缘地带的竖向连接方式,调整连接点的地面标高，还要确认地面排水口的位置，调整排水沟管底部标高,使广场地面与周边地平的连接更自然，排水、通道等方面的矛盾降到最低。
(三)、地面施工1、土基施工根据设计要求，放宽一定尺寸进行开挖，碰到湿软土基，必须换填，压实仔细，按要求整出路拱，分批碾压，先轻后重，先稳后振,先边后中，先高后低,要求轮迹重叠，沿中心线方向进行，压路机压不倒部位，采用小型夯机纵横循环夯实，防止漏夯，碾压后,路拱不符合处及时耙开重新处理，有“弹簧”现象应返挖，晒干后填筑碾压，整形后土基平整度控制2CM 内. 2、下基层施工本标段基层结构为二灰碎石碾压密实。

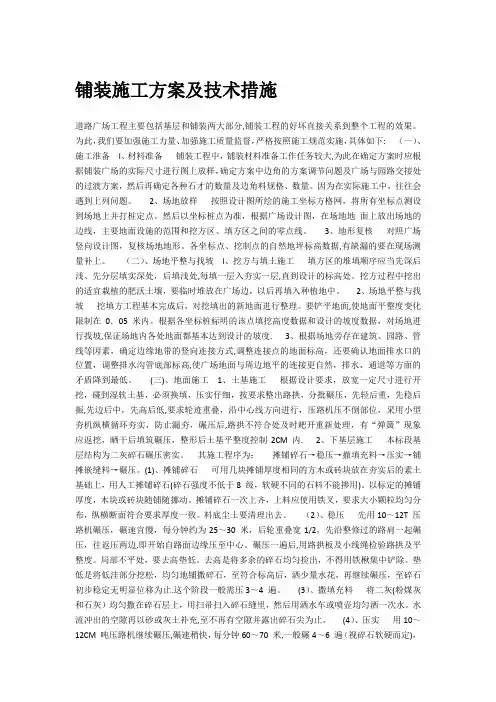

铺装施工方案及技术措施道路广场工程主要包括基层和铺装两大部分，铺装工程的好坏直接关系到整个工程的效果。
为此，我们要加强施工力量、加强施工质量监督,严格按照施工规范实施,具体如下：（一）、施工淮备l、材料准备铺装工程中，铺装材料准备工作任务较大，为此在确定方案时应根据铺装广场的实际尺寸进行图上放样,确定方案中边角的方案调节问题及广场与园路交接处的过渡方案，然后再确定各种石才的数量及边角料规格、数量.因为在实际施工中，往往会遇到上列问题. 2、场地放样按照设计图所绘的施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线，主要地面设施的范围和挖方区、填方区之间的零点线. 3、地形复核对照广场竖向设计图，复核场地地形.各坐标点、挖制点的自然地坪标高数据，有缺漏的要在现场测量补上。
（二）、场地平整与找坡l、挖方与填土施工填方区的堆填顺序应当先深后浅、先分层填实深处，后填浅处，每填一层入夯实一层，直到设计的标高处.挖方过程中挖出的适宜栽植的肥沃土壤,要临时堆放在广场边，以后再填入种植地中。
2、场地平整与找坡挖填方工程基本完成后，对挖填出的新地面进行整理。
要铲平地面，使地面平整度变化限制在0．05 米内.根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进行找坡，保证场地内各处地面都基本达到设计的坡度。
3、根据场地旁存在建筑、园路、管线等因素，确定边缘地带的竖向连接方式，调整连接点的地面标高，还要确认地面排水口的位置，调整排水沟管底部标高，使广场地面与周边地平的连接更自然，排水、通道等方面的矛盾降到最低。
（三）、地面施工1、土基施工根据设计要求，放宽一定尺寸进行开挖，碰到湿软土基，必须换填，压实仔细，按要求整出路拱,分批碾压，先轻后重，先稳后振，先边后中，先高后低，要求轮迹重叠,沿中心线方向进行,压路机压不倒部位，采用小型夯机纵横循环夯实，防止漏夯，碾压后，路拱不符合处及时耙开重新处理，有“弹簧”现象应返挖，晒干后填筑碾压，整形后土基平整度控制2CM 内. 2、下基层施工本标段基层结构为二灰碎石碾压密实。

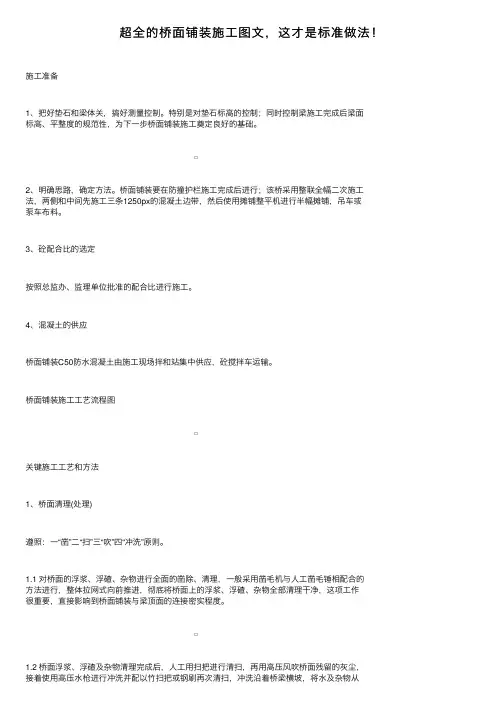

超全的桥⾯铺装施⼯图⽂，这才是标准做法！施⼯准备1、把好垫⽯和梁体关，搞好测量控制。
特别是对垫⽯标⾼的控制；同时控制梁施⼯完成后梁⾯标⾼、平整度的规范性，为下⼀步桥⾯铺装施⼯奠定良好的基础。
2、明确思路，确定⽅法。
桥⾯铺装要在防撞护栏施⼯完成后进⾏；该桥采⽤整联全幅⼆次施⼯法，两侧和中间先施⼯三条1250px的混凝⼟边带，然后使⽤摊铺整平机进⾏半幅摊铺，吊车或泵车布料。
3、砼配合⽐的选定按照总监办、监理单位批准的配合⽐进⾏施⼯。
4、混凝⼟的供应桥⾯铺装C50防⽔混凝⼟由施⼯现场拌和站集中供应，砼搅拌车运输。
桥⾯铺装施⼯⼯艺流程图关键施⼯⼯艺和⽅法1、桥⾯清理(处理)遵照：⼀“凿”⼆“扫”三“吹”四“冲洗”原则。
1.1 对桥⾯的浮浆、浮碴、杂物进⾏全⾯的凿除、清理，⼀般采⽤凿⽑机与⼈⼯凿⽑锤相配合的⽅法进⾏，整体拉⽹式向前推进，彻底将桥⾯上的浮浆、浮碴、杂物全部清理⼲净，这项⼯作很重要，直接影响到桥⾯铺装与梁顶⾯的连接密实程度。
1.2 桥⾯浮浆、浮碴及杂物清理完成后，⼈⼯⽤扫把进⾏清扫，再⽤⾼压风吹桥⾯残留的灰尘，接着使⽤⾼压⽔枪进⾏冲洗并配以⽵扫把或钢刷再次清扫，冲洗沿着桥梁横坡，将⽔及杂物从泄⽔孔排出，冲洗后的桥⾯达到⼲净、⽆积⽔。
2、施⼯测量放样2.1设置控制点在桥⾯铺装开始施⼯之前，先按照不低于⼀级导线和四等⽔准的精度要求，将平⾯控制点和⾼程控制点引测到桥⾯的稳固点上，平⾯控制点的间距不⼤于200m，⾼程控制点的间距不⼤于100m。
2.2 对梁顶⾯标⾼进⾏⽹格挂线检查2.2.1⾸先在防撞护栏内侧每5m（直线段）将桥梁的桩号⽤红油漆标注在防撞护栏底部，同时⽤碳素笔将此桩号对应的桥⾯铺装设计标⾼⽔平线对称标记在防撞护栏两侧。
2.2.2其次⽤墨⽃线将已标识好的标⾼线贯通连成⼀条直线，这条线就形成了贯穿整个桥梁的铺装纵向标⾼线。
2.2.3然后⽤较细的红塑料绳对桥⾯进⾏⽹格化布控，⽹格覆盖整个⼀联，这样就形成了覆盖整联的⽹格。
铺贴施工工艺及施工方法根据园林铺地及园路面层铺装材料的不同，可以分为混凝土园路、花岗石园路、碎拼花岗石园路、水泥面砖园路、小青砖园路、鹅卵石园路、等有些园路由各种不同的材料混合铺装，组成了五光十色的图案，这种园路的铺装技术要求高，施工难度也较大。
下面介绍几种常用的块料面层的铺装方法。
1、花岗石园路的铺装方法及施工要点园路铺装前，应按施工图纸的要求选用花岗石的外形尺寸，少量的不规则的花岗石应在现场进行切割加工。
先将有缺边掉角、裂纹和局部污染变色的花岗石挑选出来，完好的进行套方检查，规格尺寸如有偏差，应磨边修正。
有些园路的面层要铺装成花纹图案的，挑选出的花岗石应按不同颜色、不同大小、不同长扁形状分类堆放，铺装拼花时才能方便使用。
对于呈曲线、弧形等形状的园路，其花岗石按平面弧度加工，花岗石按不同尺寸堆放整齐。
对不同色彩和不同形状的花岗石进行编号，便于施工时不乱套。
在花岗石块石铺装前，应先进行弹线，弹线后应先铺若干条干线作为基线，起标筋作用，然后向两边铺贴开来，花岗石铺贴之前还应泼水润湿，阴干后备用。
铺筑时，在找平层上均匀铺一层水泥砂浆，随刷随铺，用20mm厚1：3干硬性水泥砂浆作粘结层，花岗石安放后，用橡皮锤敲击，既要达到铺设高度，又要使砂浆粘结层平整密实。
对于花岗石进行试拼，查看颜色、编号、拼花是否符合要求，图案是否美观。
对于要求较高的项目应先做一样板段，邀请建设单位和监理工程师进行验收，符合要求后再进行大面积的施工。
同一块地面的平面有高差，比如台阶、水景、树池等交汇处，在铺装前，花岗石应进行切削加工，圆弧曲线应磨光，确保花纹图案标准、精细、美观。
花岗石铺设后采用彩色水泥砂浆在硬化过程中所需的水分，保证花岗石与砂浆粘结牢固。
养护期3天之内禁止踩踏。
花岗石面层的表面应洁净、平整、斧凿面纹路清晰、整齐、色泽一致，铺贴后表面平整，斧凿面纹路交叉、整齐美观，接缝均匀、周边顺直、镶嵌正确，板块无裂纹、掉角等缺陷。

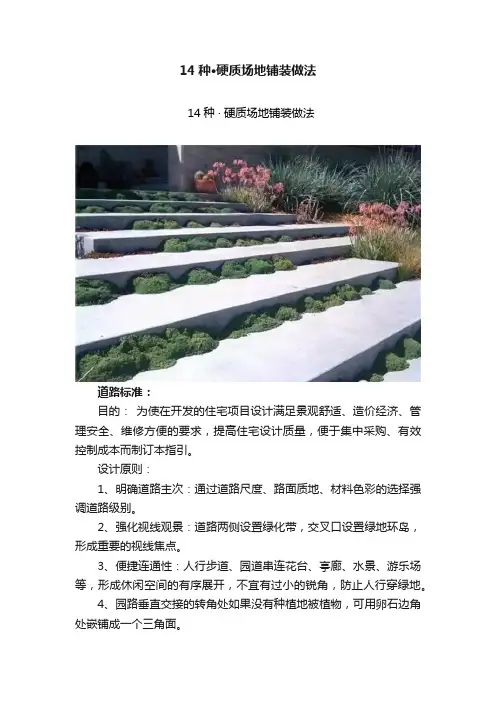

14种·硬质场地铺装做法14种·硬质场地铺装做法道路标准：目的：为使在开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，便于集中采购、有效控制成本而制订本指引。
设计原则：1、明确道路主次：通过道路尺度、路面质地、材料色彩的选择强调道路级别。
2、强化视线观景：道路两侧设置绿化带，交叉口设置绿地环岛，形成重要的视线焦点。
3、便捷连通性：人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开，不宜有过小的锐角，防止人行穿绿地。
4、园路垂直交接的转角处如果没有种植地被植物，可用卵石边角处嵌铺成一个三角面。
5、清晰的导向性：避免多路交叉，路况复杂。
交叉路口应设置导向标识牌。
6、坡地控制：园路在山坡时，坡度≥6%，要顺着等高线做盘山路状，考虑自行车时坡度≤8%，汽车≤15%，人行坡道≥10%时，要考虑设计台阶。
住宅区硬质场地做法参考：一，车行道：沥青路面构造做法：30mm厚细沥青混凝土50mm厚粗沥青混凝土150mm厚C20素混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%适用范围：适用于社区主要车行道路，荷载小于3.5吨。
二，车行道：混凝土路面构造做法：150mm厚C20素混凝土，机械刻纹150mm厚碎石垫层素土夯实，密实度大于95%图例：适用范围：适用于印象系列次要车行道路，荷载小于3.5吨。
三，车行道：水泥砖路面构造做法：60mm厚水泥砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求：1、混凝土基层每6000×6000mm设置分仓逢一条；2、禁止车行出入口大面积设计水泥砖。
四：车行道：烧结粘土砖路面构造做法：53mm厚烧结粘土砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
各种景观园路铺装方案园林铺地及园路面层根据园林铺地及园路面层铺装材料的不同，可以分为混凝土园路、花岗石园路、碎拼花岗石园路、水泥面砖园路、小青砖园路、鹅卵石园路、等有些园路由各种不同的材料混合铺装，组成了五光十色的图案，这种园路的铺装技术要求高，施工难度也较大。
下面介绍几种常用的块料面层的铺装方法。
1花岗石园路的铺装方法及施工要点园路铺装前，应按施工图纸的要求选用花岗石的外形尺寸，少量的不规则的花岗石应在现场进行切割加工。
先将有缺边掉角、裂纹和局部污染变色的花岗石挑选出来，完好的进行套方检查，规格尺寸如有偏差，应磨边修正。
有些园路的面层要铺装成花纹图案的，挑选出的花岗石应按不同颜色、不同大小、不同长扁形状分类堆放，铺装拼花时才能方便使用。
对于呈曲线、弧形等形状的园路，其花岗石按平面弧度加工，花岗石按不同尺寸堆放整齐。
对不同色彩和不同形状的花岗石进行编号，便于施工时不乱套。
在花岗石块石铺装前，应先辈行弹线，弹线后应先铺若干条干线作为基线，起标筋感化，然后向两边铺贴开来，花岗石铺贴之前还应泼水润湿，阴干后备用。
铺筑时，在找平层上均匀铺一层水泥沙浆，随刷随铺，用20mm厚1：3干硬性水泥沙浆作粘结层，花岗石安置后，用橡皮锤敲击，既要达到铺设高度，又要使沙浆粘结层平整密实。
对于花岗石进行试拼，检察颜色、编号、拼花是不是吻合要求，图案是不是美观。
对于要求较高的项目应先做一榜样段，邀请建设单位和监理工程师进行验收，吻合要求后再进行大面积的施工。
同一块地面的平面有高差，比方台阶、水景、树池等交汇处，在铺装前，花岗石应进行切削加工，圆弧曲线应磨光，确保花纹图案尺度、精细、美观。
花岗石铺设后采用彩色水泥沙浆在硬化过程中所需的水分，保证花岗石与沙浆粘结安稳。
养护期3天之内禁止踩踏。
花岗石面层的表面应洁净、平整、斧凿面纹路清晰、整齐、色泽同等，铺贴后表面平整，斧凿面纹路交织、整齐美观，接缝均匀、周边顺直、镶嵌正确，板块无裂纹、掉角等缺陷。
铺装及园路工程（碎石垫层、沥青路面、路缘石、板材铺装）施工工法一、铺装、园路在园林中，铺地以线或面的形式形成贯穿全园的交通网，它即是划分和联系各景区和景点的纽带，也是组成园林风景的造景要素，作为园林空间的一个重要界面，不仅为人们提供舒适的游览交通条件，同时它又能参与保护环境和改善原有的小气候。
（一）施工顺序放线→基层挖土并整平夯实→垫层→砼基层浇捣→安放侧石→放样→铺装板材1、根据施工图纸对所有的中心控制桩进行测量、核实，并放出园路中心线及边线。
2、布设临时水准点：根据本工程特点，广场、道路设置水准点，作出标志，并会同监理及甲方对放样位置及临时水准点复测认可。
（二）施工准备由于广场上还往往存在着花坛、草坪、水池等地面景物，因此，它又比一般的道路工程内容更复杂。
1、材料准备准备施工机具、基层和面层的铺装材料、以及施工中需要的其它材料；清理施工现场。
2、场地放线按照广场设计图所绘施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线，主要地面设施的范围线和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图，复核场地地形。
各坐标点、控制点的自然地坪标高数据，有缺漏的要在现场测量补上。
（三）场地平整与找坡（四）1、挖方与填方施工挖、填方工程量较小时，可用人力施工；工程量较大时，应该进行机械化施工。
预留作草坪、花坛及乔灌木种植地的区域，可暂时不开挖。
水池区域要同时挖到设计深度。
填方区的堆填顺序，应当是先深后浅；先分层填实深处，后填浅处。
每填一层就夯实一层，直到设计的标高处。
2、场地平整与找坡挖、填方工程基本完成后，对挖填出的新地面进行修理。
要铲地平面，使地面平整度变化限制在2cm 以内。
根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进度找坡，保证场地内各处地面都基本达到设计的坡度。
土层松软的局部区域还要作地基加固处理。
（四）基层处理1、挖土应由边到中，并根据土质情况，预留压实厚度，如遇到障碍物，应采取有效的措施，并及时处理。

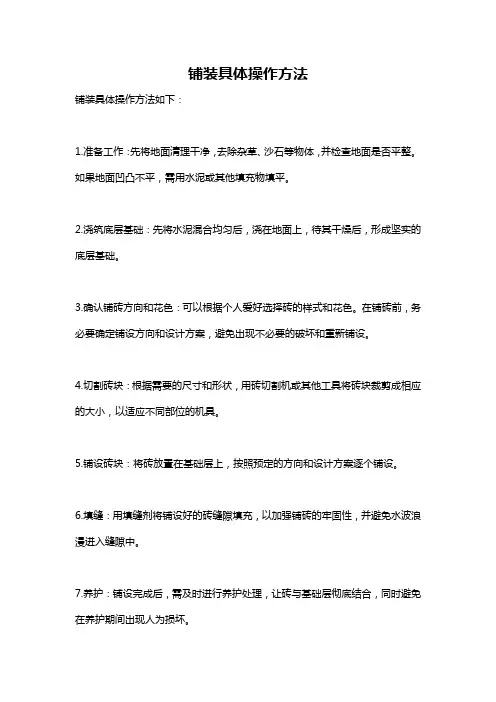

铺装具体操作方法
铺装具体操作方法如下：
1.准备工作：先将地面清理干净，去除杂草、沙石等物体，并检查地面是否平整。
如果地面凹凸不平，需用水泥或其他填充物填平。
2.浇筑底层基础：先将水泥混合均匀后，浇在地面上，待其干燥后，形成坚实的底层基础。
3.确认铺砖方向和花色：可以根据个人爱好选择砖的样式和花色。
在铺砖前，务必要确定铺设方向和设计方案，避免出现不必要的破坏和重新铺设。
4.切割砖块：根据需要的尺寸和形状，用砖切割机或其他工具将砖块裁剪成相应的大小，以适应不同部位的机具。
5.铺设砖块：将砖放置在基础层上，按照预定的方向和设计方案逐个铺设。
6.填缝：用填缝剂将铺设好的砖缝隙填充，以加强铺砖的牢固性，并避免水波浪漫进入缝隙中。
7.养护：铺设完成后，需及时进行养护处理，让砖与基础层彻底结合，同时避免在养护期间出现人为损坏。
8.验收：视情况进行验收，评估铺砖的质量和验收标准是否符合要求。
如果出现问题，需要及时处理。
