铺装及园路工程（碎石垫层、沥青路面、路缘石、板材铺装）施工工法一、铺装、园路在园林中，铺地以线或面的形式形成贯穿全园的交通网，它即是划分和联系各景区和景点的纽带，也是组成园林风景的造景要素,作为园林空间的一个重要界面，不仅为人们提供舒适的游览交通条件，同时它又能参与保护环境和改善原有的小气候。
（一）施工顺序放线→基层挖土并整平夯实→垫层→砼基层浇捣→安放侧石→放样→铺装板材1、根据施工图纸对所有的中心控制桩进行测量、核实，并放出园路中心线及边线。
2、布设临时水准点：根据本工程特点,广场、道路设置水准点,作出标志，并会同监理及甲方对放样位置及临时水准点复测认可。
（二)施工准备由于广场上还往往存在着花坛、草坪、水池等地面景物,因此，它又比一般的道路工程内容更复杂。
1、材料准备准备施工机具、基层和面层的铺装材料、以及施工中需要的其它材料；清理施工现场。
2、场地放线按照广场设计图所绘施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线,主要地面设施的范围线和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图,复核场地地形。
各坐标点、控制点的自然地坪标高数据,有缺漏的要在现场测量补上。
（三）场地平整与找坡（四）1、挖方与填方施工挖、填方工程量较小时，可用人力施工;工程量较大时，应该进行机械化施工。
预留作草坪、花坛及乔灌木种植地的区域，可暂时不开挖。
水池区域要同时挖到设计深度。
填方区的堆填顺序，应当是先深后浅;先分层填实深处，后填浅处。
每填一层就夯实一层，直到设计的标高处.2、场地平整与找坡挖、填方工程基本完成后,对挖填出的新地面进行修理。
要铲地平面，使地面平整度变化限制在2cm 以内.根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进度找坡，保证场地内各处地面都基本达到设计的坡度。
土层松软的局部区域还要作地基加固处理.（四)基层处理1、挖土应由边到中，并根据土质情况，预留压实厚度，如遇到障碍物,应采取有效的措施，并及时处理.2、整平后并压实.（五）碎石垫层1、干结碎石干结碎石基层是指在施工过程、不洒水或少洒水，依靠充分压实及和嵌缝料充分嵌挤，使石料间紧密锁结所构成的具有一定强度的结构,一般厚度为8-16厘米。
铺装工程施工方案铺装工程施工方案一、道路铺装一）工艺流程：放线→挖填土方基地夯实→灰土垫层→碎石（混凝土）→垫层→面层铺装→现场清理→养护。
二）施工方法：在国家规定中的规范验收合格后，方可进入下一工序进行施工，即做路床以及路面、绿化等工作。
首先测量好水准点，进行清理现场，根据已知的高程进行清理多余的渣土，为下一道工序打下良好的基础。
三）材料说明1、3：7灰土所用的土壤以就地取材为主，一般稍粘性的土壤均可利用，其中以亚粘土为好，塑性指数宜在10-15之间。
使用粘性较差的粉砂土、亚砂土时，宜掺入粘土后再使用。
2、碎石：购买合格成品。
3、水泥砂浆：现场拌制。
4、面层材料：采购经业主确认合格的材料。
四）材料准备1、在挖槽地段可预留一部分土质较好的土堆放在沿线，以便拌灰使用。
所用土壤应事先打碎，人工搅拌时须过2厘米筛，机械搅拌时可不过筛，但土块大于2厘米的含量不得大于3%。
1）灰粉：经过磨细的生石灰粉可直接使用。
使用块灰时，应在用灰前2-3天进行粉灰。
做法是：用水管插入灰堆中的每一处，使水能够均匀充分的吸收，使灰粉粉化。
（每处应停留2-3分钟更换一个位置）未溶的灰块继续粉化。
准备好的土和石灰粉均匀的交叠堆在路床上，土过干时应随拌随洒水，然后过一遍2厘米筛，至颜色均匀为止。
如使用平地机，搅拌机搅拌灰土时，进行方向须往返掉换。
使用平地机时，刮刀应与路基平齐，其垂直方向应与路拱相符，每拌合约6－8遍，至颜色均匀为止。
若需洒水时应在拌和两遍后分两次洒完。
每段摊铺的路段越长越好，以减小接茬。
一般在200-300米为一段（条件允许的情况下）。
如在干燥高温的夏季施工摊铺好的灰土表面应洒少量的水，以保持适当的湿润。
2）摊铺好的灰土，应争取在当天碾压完成，碾压以“先轻后重”为原则，先轻碾稳压，后重压，每层摊铺厚35-40厘米，碾压4-6遍达到硬实程度为止。
3）灰土找平工作应在碾压1-2遍后进行细致的平整工作。
4）根据不同土质的路段，应进行不同土质的灰土标准击实实验以确定最大含水量和最大干容重，控制在施工时加水量和压实密度。
铺装及园路工程（碎石垫层、沥青路面、路缘石、板材铺装）施工工法一、铺装、园路在园林中,铺地以线或面的形式形成贯穿全园的交通网，它即是划分和联系各景区和景点的纽带，也是组成园林风景的造景要素，作为园林空间的一个重要界面，不仅为人们提供舒适的游览交通条件,同时它又能参与保护环境和改善原有的小气候。
(一）施工顺序放线→基层挖土并整平夯实→垫层→砼基层浇捣→安放侧石→放样→铺装板材1、根据施工图纸对所有的中心控制桩进行测量、核实,并放出园路中心线及边线。
2、布设临时水准点：根据本工程特点，广场、道路设置水准点,作出标志，并会同监理及甲方对放样位置及临时水准点复测认可。
（二）施工准备由于广场上还往往存在着花坛、草坪、水池等地面景物，因此，它又比一般的道路工程内容更复杂。
1、材料准备准备施工机具、基层和面层的铺装材料、以及施工中需要的其它材料；清理施工现场。
2、场地放线按照广场设计图所绘施工坐标方格网,将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准,根据广场设计图,在场地地面上放出场地的边线，主要地面设施的范围线和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图，复核场地地形。
各坐标点、控制点的自然地坪标高数据,有缺漏的要在现场测量补上。
（三）场地平整与找坡（四）1、挖方与填方施工挖、填方工程量较小时，可用人力施工；工程量较大时，应该进行机械化施工。
预留作草坪、花坛及乔灌木种植地的区域，可暂时不开挖。
水池区域要同时挖到设计深度.填方区的堆填顺序，应当是先深后浅;先分层填实深处,后填浅处。
每填一层就夯实一层，直到设计的标高处.2、场地平整与找坡挖、填方工程基本完成后,对挖填出的新地面进行修理。
要铲地平面，使地面平整度变化限制在2cm 以内。
根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进度找坡，保证场地内各处地面都基本达到设计的坡度.土层松软的局部区域还要作地基加固处理.（四）基层处理1、挖土应由边到中，并根据土质情况，预留压实厚度,如遇到障碍物,应采取有效的措施,并及时处理。
道路标准做法The final revision was on November 23, 2020道路标准目的：为使在开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，便于集中采购、有效控制成本而制订本指引。
设计原则：1、明确道路主次：通过道路尺度、路面质地、材料色彩的选择强调道路级别。
2、强化视线观景：道路两侧设置绿化带，交叉口设置绿地环岛，形成重要的视线焦点。
3、便捷连通性：人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开，不宜有过小的锐角，防止人行穿绿地。
4、园路垂直交接的转角处如果没有种植地被植物，可用卵石边角处嵌铺成一个三角面。
如图：住宅区硬质场地做法参考一，车行道：沥青路面构造做法：30mm厚细沥青混凝土50mm厚粗沥青混凝土150mm厚C20素混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于社区主要车行道路，荷载小于吨。
二，车行道：混凝土路面构造做法：150mm厚C20素混凝土，机械刻纹150mm厚碎石垫层素土夯实，密实度大于95%实景图例：适用范围：适用于印象系列次要车行道路，荷载小于吨。
三、车行道：水泥路路面构造做法：60mm厚水泥砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于吨。
设计要求1、混凝土基层每6000×6000mm设置分仓逢一条；2、禁止车行出入口大面积设计水泥砖。
四：车行道：烧结粘土砖路面构造做法：53mm厚烧结粘土砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于吨。
设计要求：1、项目不宜大面积使用粘土砖；2、烧结粘土砖成本较高，建议尽量少采用立砌施工要求：1、如需立砌，需将砖体对称切割后再立砌。
景观部品编号楼盘档次A档（1.0w以上，含1.0W）B档（0.6-1.0w之间）C档（0.6w以下，含0.6W）备注道路人行PZ-RXD-1 ★★PZ-RXD-2 ★★★PZ-RXD-3 ★★★PZ-RXD-4 ★★★PZ-RXD-5 ★★★（少量使用）PZ-RXD-6 ★PZ-RXD-7 ★★★车行主要车行道PZ-ZCX-1 ★★该做法同样适用于同档次的宅间车行道PZ-ZCX-2 ★★★（少量使用）PZ-ZCX-3 ★★（少量使用）该做法同样适用于同档次的宅间车行道PZ-ZCX-4 ★★该做法仅适用于A档、B档会所区域的主要车行道宅间车行道PZ-CCX-1 ★★（少量使用）隐形消防通道PZ-XCX-1 ★PZ-XCX-2 ★★★PZ-XCX-3★★PZ-XCX-4 ★广场人行休闲广场PZ-RXXG-1 ★该做法同样适用于同档次的老年人健身广场PZ-RXXG-2 ★★★PZ-RXXG-3★★★该做法同样适用于同档次的老年人健身广场PZ-RXXG-4 ★★★该做法同样适用于同档次的老年人健身广场PZ-RXXG-5★★PZ-RXXG-6 ★★★PZ-RXXG-7 ★★★不同档次所采用的防腐木的种类、品质不一样儿童游乐场PZ-ETYL-1★★★该做法同样适用于A、B、C档的老年人健身广场PZ-ETYL-2 ★该做法同样适用于A档的老年人健身广场运动PZ-YDC-1★★该做法同样适用于同档次车行PZ-CXGC-1★★★A、B、C档该做法的用量由高到低PZ-CXGC-2★★★A、B、C档该做法的用量由高到低住宅小区道路、广场铺装设计道路名称 人行道：彩色水泥压模地坪 编号 PZ- RXD -1施工做法 （由上至下） 1.4厚彩色强化剂，模具压印艺术地面 2.100厚C20砼 3.150厚级配碎石垫层4.素土夯实（夯实度不小于0.93）面层材料常用尺寸及铺装图案 颜色丰富，常见的铺装细部纹理如下：成本 100-110元/平方米（参考价）建议使用部位人行道、游步道、入户道路 使用过程情况 使用项目地点、名称 完工时间使用状况存在问题住宅小区人行道路、广场铺装设计道路名称 人行道：水洗石 编号 PZ- RXD -2施工做法 （由上至下） 1.40厚细石砼上嵌水洗豆石(φ3-9) 2.100厚C20砼3.150厚级配碎石垫层4.素土夯实（夯实度不小于0.93）面层材料常用尺寸及铺装图案 各种颜色，规格φ3-9：成本 135元/平方米（参考价）建议使用部位人行道、游步道、入户道路 使用过程情况 使用项目地点、名称 南通七星花园完工时间 2009使用状况良好 存在问题 注意事项：道路两侧注意结合地形做好排水处理，避免雨天出现路面积水的现象。

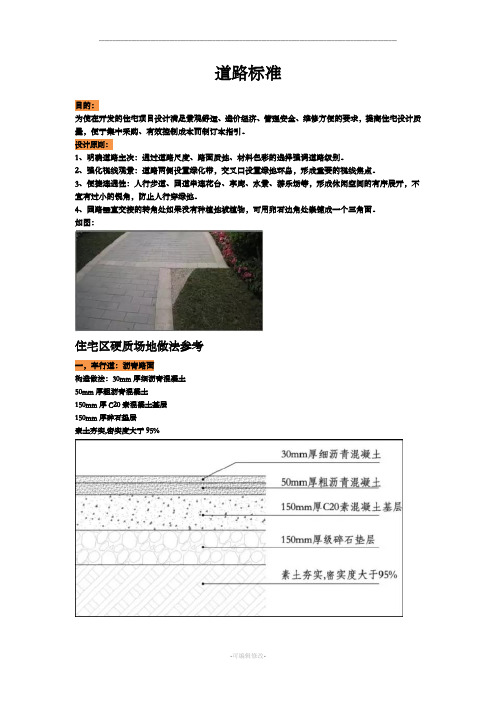

道路标准目的：为使在开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，便于集中采购、有效控制成本而制订本指引。
设计原则：1、明确道路主次：通过道路尺度、路面质地、材料色彩的选择强调道路级别。
2、强化视线观景：道路两侧设置绿化带，交叉口设置绿地环岛，形成重要的视线焦点。
3、便捷连通性：人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开，不宜有过小的锐角，防止人行穿绿地。
4、园路垂直交接的转角处如果没有种植地被植物，可用卵石边角处嵌铺成一个三角面。
如图：住宅区硬质场地做法参考一，车行道：沥青路面构造做法：30mm厚细沥青混凝土50mm厚粗沥青混凝土150mm厚C20素混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于社区主要车行道路，荷载小于3.5吨。
二，车行道：混凝土路面构造做法：150mm厚C20素混凝土，机械刻纹150mm厚碎石垫层素土夯实，密实度大于95%实景图例：适用范围：适用于印象系列次要车行道路，荷载小于3.5吨。
三、车行道：水泥路路面构造做法：60mm厚水泥砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求1、混凝土基层每6000×6000mm设置分仓逢一条；2、禁止车行出入口大面积设计水泥砖。
四：车行道：烧结粘土砖路面构造做法：53mm厚烧结粘土砖，细砂填缝20mm厚1:3水泥砂浆结合层150mm厚C20混凝土基层150mm厚碎石垫层素土夯实,密实度大于95%实景图例：适用范围：适用于特殊段车行道路或别墅项目的车行道，荷载小于3.5吨。
设计要求：1、项目不宜大面积使用粘土砖；2、烧结粘土砖成本较高，建议尽量少采用立砌施工要求：1、如需立砌，需将砖体对称切割后再立砌。
花砖路面道路铺装工艺（一） 完工质量 表观质量花砖路面色彩丰富，式样与造型的自由度大，容易营造快乐华丽的气氛，常用于公共设施入口，广场人行道，大型购物中心等场所的地面铺装。
花砖种类包括：烧瓦（带防滑纹的缸砖），瓷砖，砖铺面砖，透水性花砖。
一般室外使用防滑处理的花砖（参见图1-6）图1 商业街地面 图2 小区步道地面图3 道路广场掉花地面 图4 商业街入口地面图5 花砖地面实图1 图6花砖地面实图2（二）构造做法图7 花砖地面施工图（三）材料标准与工艺流程材料标准：彩砖的品种，规格，图案，颜色按照设计图标准，并应分类存放。
工艺流程：1.施工准备1.1 材料准备：确定方案时应按照场地的实际尺寸进行图上放样，确定方案中边角的方案调整问题及路面交接处的过渡方案，再确定彩砖的数量及边角料的规格与数量。
1.2 场地放样：根据施工图，路面确定场地边线以及主要设施的范围线1.3 地形复核2. 场地平整与找坡2.1 挖方与填方施工2.2 场地整平与找坡2.3 排水/通道等局部调整3. 地面施工3.1 基层施工(a)摊铺碎石：人工摊铺碎石（碎石强度不低于8级，软硬不同的石料不能渗用），在夯实的素土基础上放置几块10cm左右的方木或砖块，用于标定摊铺厚度。
木块或砖块随铺挪动，摊铺碎石一次上齐，上料应使用铁叉，要求大小颗粒均匀分布，纵横面符合厚度一致。
料底尘土要清理。
(b)稳压：10-12 T压路机碾压，碾速宜慢，每分钟25-30m，后轮重叠宽1/2，先沿修整过的路肩一起碾压，往返压两遍，即开始从路面边缘压至中心。
碾压一遍后，用路拱及小线绳检验路拱及平整度。
局部不平处，要去高垫低。
此阶段持续3-4遍。
（c）撒填充料：粗砂或灰土（石灰剂量8-12%）均匀撒在碎石上，用扫帚扫入碎石缝里，然后用洒水车或喷壶均匀洒一次水。
水流出的孔隙再以砂或灰土补充，至不再有空隙并露出碎石尖为止。
（d）压实：10-12 T压路机继续碾压，碾速稍快，每分钟60-70m，一般4-6遍（视软硬而定），切忌碾压过度，以免石料过于破碎。
铺装及园路工程（碎石垫层、沥青路面、路缘石、板材铺装）施工工法一、铺装、园路在园林中，铺地以线或面的形式形成贯穿全园的交通网，它即是划分和联系各景区和景点的纽带，也是组成园林风景的造景要素，作为园林空间的一个重要界面，不仅为人们提供舒适的游览交通条件，同时它又能参与保护环境和改善原有的小气候。
（一）施工顺序放线→基层挖土并整平夯实→垫层→砼基层浇捣→安放侧石→放样→铺装板材1、根据施工图纸对所有的中心控制桩进行测量、核实，并放出园路中心线及边线。
2、布设临时水准点：根据本工程特点，广场、道路设置水准点，作出标志，并会同监理及甲方对放样位置及临时水准点复测认可。
（二）施工准备由于广场上还往往存在着花坛、草坪、水池等地面景物，因此，它又比一般的道路工程内容更复杂。
1、材料准备准备施工机具、基层和面层的铺装材料、以及施工中需要的其它材料；清理施工现场。
2、场地放线按照广场设计图所绘施工坐标方格网，将所有坐标点测设到场地上并打桩定点。
然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线，主要地面设施的范围线和挖方区、填方区之间的零点线。
3、地形复核对照广场竖向设计图，复核场地地形。
各坐标点、控制点的自然地坪标高数据，有缺漏的要在现场测量补上。
（三）场地平整与找坡（四）1、挖方与填方施工挖、填方工程量较小时，可用人力施工；工程量较大时，应该进行机械化施工。
预留作草坪、花坛及乔灌木种植地的区域，可暂时不开挖。
水池区域要同时挖到设计深度。
填方区的堆填顺序，应当是先深后浅；先分层填实深处，后填浅处。
每填一层就夯实一层，直到设计的标高处。
2、场地平整与找坡挖、填方工程基本完成后，对挖填出的新地面进行修理。
要铲地平面，使地面平整度变化限制在2cm 以内。
根据各坐标桩标明的该点填挖高度数据和设计的坡度数据，对场地进度找坡，保证场地内各处地面都基本达到设计的坡度。
土层松软的局部区域还要作地基加固处理。
（四）基层处理1、挖土应由边到中，并根据土质情况，预留压实厚度，如遇到障碍物，应采取有效的措施，并及时处理。
