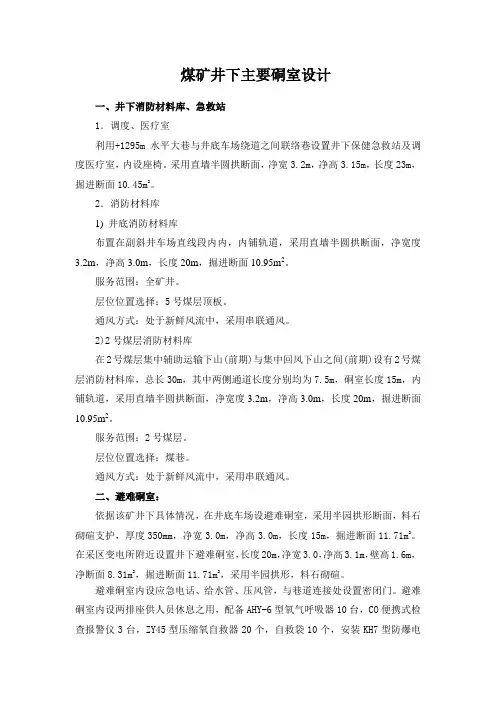

煤矿井下主要硐室设计一、井下消防材料库、急救站1．调度、医疗室利用+1295m水平大巷与井底车场绕道之间联络巷设置井下保健急救站及调度医疗室，内设座椅。
采用直墙半圆拱断面，净宽3.2m，净高3.15m，长度23m，掘进断面10.45m2。
2．消防材料库1) 井底消防材料库布置在副斜井车场直线段内内，内铺轨道，采用直墙半圆拱断面，净宽度3.2m，净高3.0m，长度20m，掘进断面10.95m2。
服务范围：全矿井。
层位位置选择：5号煤层顶板。
通风方式：处于新鲜风流中，采用串联通风。
2)2号煤层消防材料库在2号煤层集中辅助运输下山(前期)与集中回风下山之间(前期)设有2号煤层消防材料库，总长30m，其中两侧通道长度分别均为7.5m，硐室长度15m，内铺轨道，采用直墙半圆拱断面，净宽度3.2m，净高3.0m，长度20m，掘进断面10.95m2。
服务范围：2号煤层。
层位位置选择：煤巷。
通风方式：处于新鲜风流中，采用串联通风。
二、避难硐室：依据该矿井下具体情况，在井底车场设避难硐室，采用半园拱形断面，料石砌碹支护，厚度350mm，净宽3.0m，净高3.0m，长度15m，掘进断面11.71m2。
在采区变电所附近设置井下避难硐室，长度20m，净宽3.0，净高3.1m，壁高1.6m，净断面8.31m2，掘进断面11.71m2，采用半园拱形，料石砌碹。
避难硐室内设应急电话、给水管、压风管，与巷道连接处设置密闭门。
避难硐室内设两排座供人员休息之用，配备AHY-6型氧气呼吸器10台，CO便携式检查报警仪3台，ZY45型压缩氧自救器20个，自救袋10个，安装KH7型防爆电话机2台直通矿调度室。
防尘供水管路送进该硐室，并留两处支管阀门，以利供水。
压气管道送进该硐室，并留两处支管阀门，配用φ38×2型钢丝编织管，长度各10m，以利供气。
井下避难硐室设置防火密闭门，防火密闭门均向外开启，防火密闭门两侧预留供水管及供气管口，管口位置应高于地板0.3m以上，用管架托起。
井下防材料库设计与消防器材通过编制标准设计，经过耐7个局l5座生产一矿井和 10多个煤炭设计院的调查，介绍矿井下消防材料库的设计以及其中的消防器材的分类、适用范围、选型与配备标准l 、有关规定及目前状况《煤矿安全规程》规定：“每一矿井必须在井上下设置消防材料库⋯⋯，井下消防材料库应装备消防列车”。
煤炭部在(83)煤技字第1029号文件《煤矿安全装备基本要求》中指出：井下消防材料库必须备有消防列车、水泵、泡沫灭火器和其它灭火器材”原则上讲，所有执行《煤矿安全规程》的矿井，无论自燃严重与否及井型大小．都必须在井下设置消防材料库。
库房内应装备消防列车。
并备有水泵、泡沫灭火器，打密闭材料和其它灭火器材。
目前．国内使用的红阳四号井、潘集二号井和兴降庄矿等几项井下消防材料库通用设计(库房长度为20~26．5m)，也是采用极其简单的、不装备消防列车的布置型式。
这是不符合现行《煤矿安全规程》的要求的。
2 消防器材的选型与配备井下消防器材可分为直接灭火器材、密闭材料和消防工具三大类。
2．1 直接灭火器材2．1．1 各种灭火剂在井下的适用范围2．1．1．1 二氧化碳灰灭火剂：二氧化炭灭火剂主要扑灭电气、精密仪器、贵重生产设备等发生的火灾。
适用于井下水泵房、井下变电所、箕斗控制间、井下绞车房、移动变电整流站、充电硐室、电机车库、机械修理间、井下压风机房等场所内设置。
2．1．1．2 于粉灭火剂：于粉灭火剂可分为Bc类于粉(普通于粉)ABCD类于粉(通用于粉)和D类于粉于粉灭火剂多用于扑敷可燃液体、可燃气体的电气火灾。
适用于井下水泵房、井下变电所、箕斗停放间、暗井I=l及井底、井下绞车房、电气修理间、井下练采设备检修硐室、油类贮存硐室、电、气焊硐室、皮带修复硐室、液压动力装置供电硐室、充电硐室、井下爆破材料库、液压泵站等场所。
2．1．1．3 泡沫灭火剂、泡沫灭火剂用来扑救油脂类、木材等一般固体物质的初起火灾；不适用扑救纤维类、电器类、轻金属类火灾。

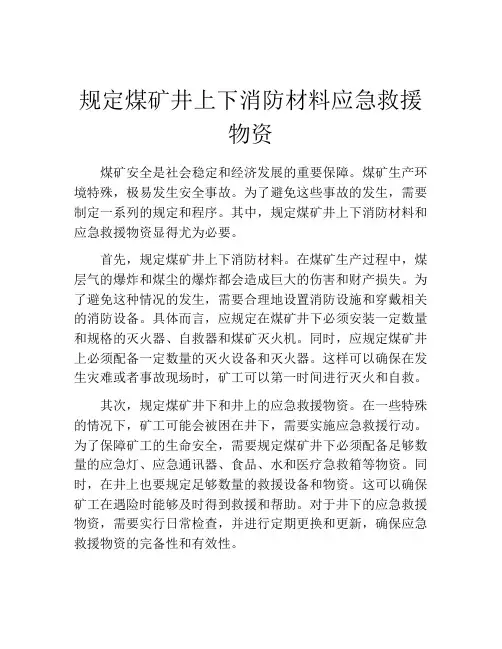

规定煤矿井上下消防材料应急救援物资煤矿安全是社会稳定和经济发展的重要保障。
煤矿生产环境特殊，极易发生安全事故。
为了避免这些事故的发生，需要制定一系列的规定和程序。
其中，规定煤矿井上下消防材料和应急救援物资显得尤为必要。
首先，规定煤矿井上下消防材料。
在煤矿生产过程中，煤层气的爆炸和煤尘的爆炸都会造成巨大的伤害和财产损失。
为了避免这种情况的发生，需要合理地设置消防设施和穿戴相关的消防设备。
具体而言，应规定在煤矿井下必须安装一定数量和规格的灭火器、自救器和煤矿灭火机。
同时，应规定煤矿井上必须配备一定数量的灭火设备和灭火器。
这样可以确保在发生灾难或者事故现场时，矿工可以第一时间进行灭火和自救。
其次，规定煤矿井下和井上的应急救援物资。
在一些特殊的情况下，矿工可能会被困在井下，需要实施应急救援行动。
为了保障矿工的生命安全，需要规定煤矿井下必须配备足够数量的应急灯、应急通讯器、食品、水和医疗急救箱等物资。
同时，在井上也要规定足够数量的救援设备和物资。
这可以确保矿工在遇险时能够及时得到救援和帮助。
对于井下的应急救援物资，需要实行日常检查，并进行定期更换和更新，确保应急救援物资的完备性和有效性。
再次，对于煤矿的应急救援人员，也需要进行规定。
应着重规定井下的矿长、井下队长、消防员、技术员等人员必须认真履行职责，及时判断事故情况，组织救援和撤离。
同时应对应急救援人员进行培训和考核，确保他们掌握正确的应急救援流程和方法，能够熟练使用相关救援设备和物资，从而提高应急救援的效率。
综上所述，规定煤矿井上下消防材料和应急救援物资是非常必要和重要的。
这可以从源头上预防和避免事故的发生，保障矿工的生命安全，保障煤矿的生产稳定和社会和谐稳定。
因此，应该对相关规定进行认真执行，并根据时代的发展和科技的进步不断完善和更新。
井下防材料库设计与消防器材通过编制标准设计，经过耐7个局l5座生产一矿井和 10多个煤炭设计院的调查，介绍矿井下消防材料库的设计以及其中的消防器材的分类、适用范围、选型与配备标准l 、有关规定及目前状况《煤矿安全规程》规定：“每一矿井必须在井上下设置消防材料库⋯⋯，井下消防材料库应装备消防列车”。
煤炭部在(83)煤技字第1029号文件《煤矿安全装备基本要求》中指出：井下消防材料库必须备有消防列车、水泵、泡沫灭火器和其它灭火器材”原则上讲，所有执行《煤矿安全规程》的矿井，无论自燃严重与否及井型大小．都必须在井下设置消防材料库。
库房内应装备消防列车。
并备有水泵、泡沫灭火器，打密闭材料和其它灭火器材。
目前．国内使用的红阳四号井、潘集二号井和兴降庄矿等几项井下消防材料库通用设计(库房长度为20~26．5m)，也是采用极其简单的、不装备消防列车的布置型式。
这是不符合现行《煤矿安全规程》的要求的。
2 消防器材的选型与配备井下消防器材可分为直接灭火器材、密闭材料和消防工具三大类。
2．1 直接灭火器材2．1．1 各种灭火剂在井下的适用范围2．1．1．1 二氧化碳灰灭火剂：二氧化炭灭火剂主要扑灭电气、精密仪器、贵重生产设备等发生的火灾。
适用于井下水泵房、井下变电所、箕斗控制间、井下绞车房、移动变电整流站、充电硐室、电机车库、机械修理间、井下压风机房等场所内设置。
2．1．1．2 于粉灭火剂：于粉灭火剂可分为Bc类于粉(普通于粉)ABCD类于粉(通用于粉)和D类于粉于粉灭火剂多用于扑敷可燃液体、可燃气体的电气火灾。
适用于井下水泵房、井下变电所、箕斗停放间、暗井I=l及井底、井下绞车房、电气修理间、井下练采设备检修硐室、油类贮存硐室、电、气焊硐室、皮带修复硐室、液压动力装置供电硐室、充电硐室、井下爆破材料库、液压泵站等场所。
2．1．1．3 泡沫灭火剂、泡沫灭火剂用来扑救油脂类、木材等一般固体物质的初起火灾；不适用扑救纤维类、电器类、轻金属类火灾。

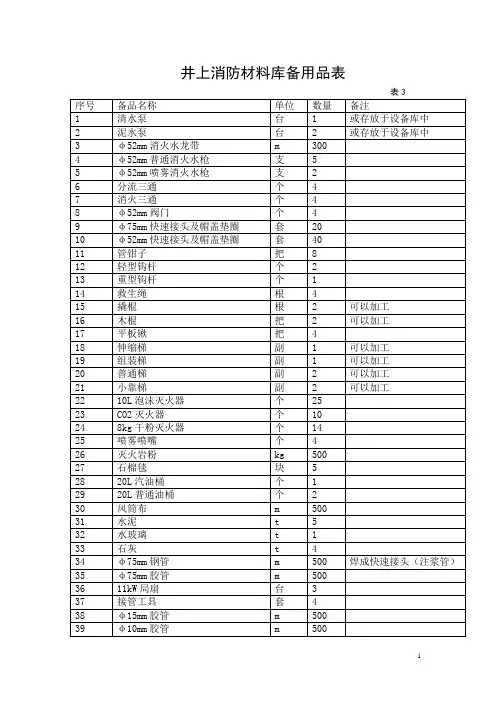

煤矿井上下消防材料应急救援物资井下消防材料库材料明细表序号材料设备名称规格单位数量1 灭火器干粉MF-8型台202 灭火器10升泡沫台203 灭火器CO2 台104 大锤铁、8磅把 25 铜锤铜、8磅把 26 铁锨尖、平口把107 铁钎根 28 铜钎根 29 断线钳把 110 伸缩梯6m 把 211 石棉毯块 412 管钳把 213 变径管接￠110/75mm 个 414 变径管接￠75/52mm 个1015 胶管￠15mm m 5016 胶管￠20mm m 5017 塑料管￠89mm m 10018 塑料管￠140mm m 20019 高压水管￠25mm m 20020 方木200×200×2000m m3 321 木板50×200×2400mm m3 522 铁钉50-100mm kg 323 砖块150024 编织袋个20025 保险带条 426 专用防火钻杆￠50×800mm 米20027 专用防火钻头￠76 个10井上消防材料库材料明细表序号材料设备名称规格单位数量1 灭火器干粉MF-8型台202 灭火器10升泡沫台103 保险带条 44 大锤铁、8磅把 25 铜锤铜、8磅把 26 铁锨尖、平把107 铁钎根 48 铜钎根 29 断线钳把 110 瓦刀把 211 小铁锤把 112 木工斧把 213 担架折叠式副 214 消防桶个 615 软梯10m、20m 架 216 链子三环根 317 消防斧把 218 手拉葫芦5T 个 119 滑轮5T 个 120 扁钎根 121 小撬棍根 122 铁钉50-100mm Kg 323 棕绳￠20mm m 5024 棕绳￠15mm m 50井下各地点灭火器材配备序号地点物质名称型号单位数量1 中央变电所干粉灭火器MFZL8/MT3 台 42 中央泵房干粉灭火器MFZL8 台 43 火药库干粉灭火器MFZL8 台 44 105工作面皮带机头干粉灭火器MFZL8 台 35 主斜井皮带机尾干粉灭火器MFZL8 台 26 一采区变电所干粉灭火器MFZL8 台 57 105配电点干粉灭火器MFZL8 台 28 井下充电室干粉灭火器 MFZL8 台 2煤矿井下消防材料库管理规定：一、消防设施1、井下消防管路要接到所有采掘工作面及硐室门口。
