钻孔桩钢筋笼吊筋吊环及孔口横担计算书

钻孔桩钢筋笼下放钢丝绳及吊具计算书1、吊具吊耳强度计算钢筋笼最重为27.25t ，在起吊过程中，采用4点吊，钢丝绳与吊架成60°夹角，吊耳板两侧各贴1块18mm 厚的钢板。

吊耳孔参照吊耳板设计公式进行计算。

图 1-1 吊耳孔结构示意图（1）吊耳孔尺寸吊耳板尺寸应满足以下公式：B=(2.4～2.6)d ，δ≥B/20，a=(0.7～1.05)d ； 式中B ：吊耳板宽度(mm)，取180mm ；d ：吊耳孔直径(mm)，取100mm ；δ：吊耳板厚度(mm)，吊耳板由钢板与贴板组成，厚度取54mm ；a ：孔顶至板顶距离(mm)，取50mm 。

（2）吊耳孔承载力计算 吊耳孔壁局部受压承载力：cj g cjf d P≤=δαγσ; 吊耳孔壁受拉承载力：tj cjtjf dR d R ≤-+=222244σσ; 式中cj σ——孔壁局部受压承载力(MPa)； α——动力系数，取1.3；g γ——荷载分项系数，取1.35；P ——吊耳板荷载标准值(N)，按3点受力考虑，取91kN ；d ——吊耳孔直径(mm)；δ——吊耳板厚度(mm)；R ——吊耳板半宽(mm)；cj f ——局部紧接承压强度设计值(MPa)，Q235钢板取值125 MPa ；tj f ——孔壁受拉强度设计值(Mpa)，Q235钢板取值145 MPa ；当P=167kN 时，吊耳板按：R=70mm ，d=80mm ，δ=54mm ，a=50mm 取值，经计算，cj σ=37MPa<125 MPa ，tj σ=72.9 MPa<145 MPa 。

贴板与吊耳板焊接，焊缝取单面角焊缝，按构造要求：mm ..t .h f 46185151max min =⨯=≥，mm .t .h f 6.21182121min max =⨯=≤，取焊脚尺寸10f h mm =，则0.77e f h h mm ==，焊缝长度取B=140mm ，则焊缝计算长度mm h B l f w 1202=-=， 角焊缝应力:MPa f MPa l h N σw f w e f 1602.511207210913=<=⨯⨯⨯==β，满足要求。

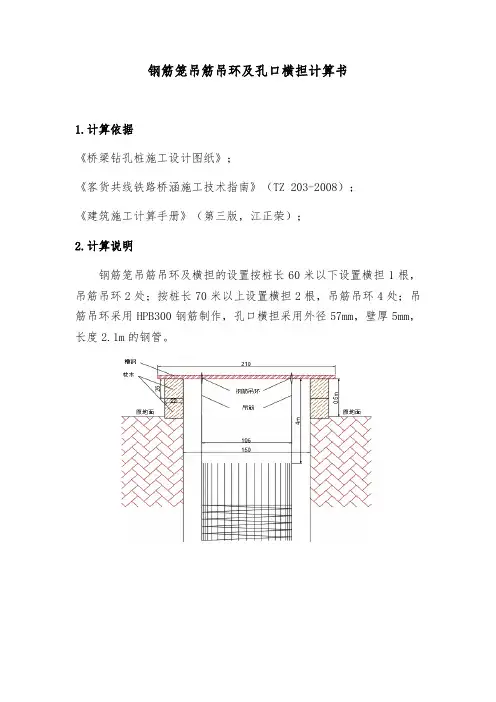

钢筋笼吊筋吊环及孔口横担计算书1.计算依据《桥梁钻孔桩施工设计图纸》；《客货共线铁路桥涵施工技术指南》（TZ 203-2008）；《建筑施工计算手册》（第三版，江正荣）；2.计算说明钢筋笼吊筋吊环及横担的设置按桩长60米以下设置横担1根，吊筋吊环2处；按桩长70米以上设置横担2根，吊筋吊环4处；吊筋吊环采用HPB300钢筋制作，孔口横担采用外径57mm，壁厚5mm，长度2.1m的钢管。

吊环吊筋示意图3.材料性能3.1钢筋强度标准值与设计值3.2钢管的截面特性3.3钢管强度设计值和弹性模量4.钢筋笼吊筋吊环计算4.1工况一选本桥梁工程桩径1.25m、桩长70m，钢筋笼重量为7.188t，采用HPB300 Ø16mm钢筋制作吊环4个，横担2根采用孔口横担采用外径76mm；内径68mm；壁厚5mm的钢管。

4.1.1吊环的应力按下式计算：[]σσ≤=nAG9807 式中σ—吊环拉应力n —吊环的截面个数，一个吊环时为2；二个吊环时为4；四个吊环时为6；A —一个吊环的钢筋截面面积； G —构件的重量（t ）；9807—t （吨）换算成N （牛顿）；[]σ—吊环的允许拉应力，一般不大于60N/mm2（已考虑超载系数、吸附系数、动力系数、钢筋弯折引起的应力集中系数、钢筋角度影响系数、钢筋代换等）。

[]2/602/45.582016188.79807mm N mm N =<=⨯⨯=σσ 满足要求4.1.2一个吊环可起吊的重量按下式计算：[]261.9807.912420d d G ==πσ 式中0G —一个吊环起吊的重量（kg ） d —吊环直径（mm ） []σ—吊环的允许拉应力 kg G 24601661.920=⨯=t t 188.784.91000/42460>=⨯ 满足要求4.1.3吊筋抗拉强度计算：抗拉强度强度设计值2/2707.2721.1/300mm N fy ===2223/270/58.8784108.9188.7mm N fy mm N =<=⨯⨯π 满足要求 4.1.4钢筋笼横担强度计算：取最不利工况，即钢筋笼全部安装完毕，悬挂于槽钢上的工况，因为钢管为2根，有4个受力点，所以单点集中荷载为1/4总荷载。

钻孔桩钢筋笼吊筋长度计算交底一、项目背景钻孔桩是一种应用广泛的基础工程施工方法，也是构筑物基础工程施工的重要部分。

在钻孔桩施工中，钢筋笼是起到加强桩身的作用。

而吊筋则是将钢筋笼悬挂在合适的位置，以确保桩身嵌入土中的深度和位置。

因此，正确计算钢筋笼吊筋长度对于保障钻孔桩施工质量非常重要。

二、计算方法1.确定桩位：根据设计图纸和实际工程要求，确定钻孔桩的位置和间距。

2.确定钢筋笼长度：根据设计图纸上的钢筋布置图，确定钢筋笼的长度。

钢筋笼的长度应根据实际施工要求和工程规范来确定。

3.计算吊筋长度：根据钻孔桩的深度和设计要求，计算吊筋的长度。

吊筋的长度应包括桩顶到基础底面的高度和桩顶至钢筋笼头部的高度。

4.安全裕度考虑：根据工程要求和施工实际情况，确定吊筋长度的安全裕度。

通常情况下，吊筋长度会有一定的安全裕度，以确保吊筋的稳定性和安全性。

5.编制施工图纸：根据计算结果，编制钻孔桩吊筋长度的施工图纸。

施工图纸应包括吊筋长度、吊筋与钻孔桩之间的连接方式、吊筋位置等信息。

三、施工流程1.检查钢筋笼长度和吊筋标高：施工前，需要检查钢筋笼长度和吊筋标高是否符合设计要求和施工图纸要求。

2.吊筋制作：根据实际需要，制作吊筋。

吊筋应符合设计要求和工程规范，保证质量和安全。

3.吊筋安装：将制作好的吊筋固定在钢筋笼上，并调整吊筋的位置和长度，确保吊筋与钢筋笼之间的连接牢固和稳定。

4.检查吊筋安装质量：在吊筋安装完毕后，需要进行质量检查，确保吊筋的安装质量和符合设计要求。

5.编制吊筋安装记录：对吊筋安装进行记录，包括吊筋的长度、位置、连接方式等信息，以备施工结束后的验收和监理部门的检查。

四、安全注意事项1.操作人员必须经过专业培训，熟悉吊筋安装的操作规程和安全注意事项。

2.必须使用合格的吊筋和连接器材，确保安装的质量和可靠性。

3.在吊装过程中，必须确保吊筋的稳定性和安全性，避免发生吊筋断裂、滑脱等情况。

4.保持良好的施工环境，确保作业区域整洁，并做好施工现场的安全防护工作。

桩基钢筋笼吊装计算书桩基钢筋笼是用于加强地基承载力以及防止沉降的一种常用结构。

在桩基施工中，钢筋笼的质量和安装方式对整个桩基的质量和稳定性都有着重要的影响。

本篇文章将详细介绍桩基钢筋笼的吊装计算书及其应用。

一、桩基钢筋笼的组成桩基钢筋笼是由纵向钢筋和横向钢筋编织而成的网状结构。

钢筋笼的制作应符合相关的规范标准，包括钢筋的材质、直径、数量、弯曲度等，以保证其质量和稳定性。

二、桩基钢筋笼的吊装计算书桩基钢筋笼的吊装计算书是指在进行吊装作业之前，根据钢筋笼的尺寸、重量、吊装高度以及吊装方式等因素，对吊装过程进行计算和规划的文件。

其主要包括以下内容：1. 钢筋笼的总重量计算：根据钢筋笼的尺寸和编织规格，计算出钢筋笼的总重量。

2. 单根钢筋的自重计算：根据钢筋的材质、图样以及长度等因素，计算出单根钢筋的自重。

3. 钢筋笼吊装高度：根据工地实际情况，以及钢筋笼安装位置的要求，计算出钢筋笼的吊装高度。

4. 吊装方式的选择：根据工地实际情况，选择合适的吊装设备和吊装方式，包括吊装绳的数量、长度、结构等。

5. 吊装绳的张力计算：根据钢筋笼的重量、吊装高度、吊装绳的数量和长度等因素，计算出吊装绳的张力。

6. 安全系数的确定：根据吊装设备的质量、使用年限、工地情况等多种因素，确定合适的安全系数，以防吊装过程中出现意外、事故等风险。

三、桩基钢筋笼吊装计算书的应用桩基钢筋笼吊装计算书的应用非常重要，它能够有效地保障施工安全和施工质量。

1. 确保吊装操作的安全性：在使用钢筋笼吊装计算书进行吊装时，可以根据实际情况和吊装计算结果，确定合适的吊装高度、吊装方式、吊装绳的数量和长度等因素，避免随意和不规范的吊装，降低吊装作业过程中的风险。

2. 提高施工质量：钢筋笼是桩基工程中十分重要的一部分，其质量直接关系到桩基的承载力和稳定性。

通过使用吊装计算书进行规范的吊装操作，不仅可以避免钢筋笼在运输过程中受损或变形，更重要的是可以确保钢筋笼在安装时具有合适的位置和方向，并且保证钢筋笼的稳固安装，从而提高施工质量。

基钢筋笼吊装计算书1编制依据《公路桥涵施工技术规范》JTG/T F50-2011《公路工程质量检验评定标准》JTG F80/1-2004《两阶段施工图设计》《路桥施工计算手册》人民交通出版社2施工部署2.1为确保吊装工作顺利进行，应在安全、质量、进度等各方面都能达到理想状态，为此作如下部署：2.1.1.编制吊装方案，并报相关单位审定批准。

2.1.2.对审定后的吊装方案，在方案实施的施工准备和吊装过程中，必须严格执行。

2.1.3.吊装前必须完成施工区域的场地清障工作。

2.1.4.吊装前准备好各类吊索具，并确认符合方案规定的要求。

2.2人员配备本单项工程现场施工总负责人全面负责协调、监督和指导各部门班组落实吊装方案的各项技术要求。

相关部门班组配备必要的安全管理、作业人员等，总计管理人员4名，熟练工人10名。

人员配备情况一览表3机械设备准备机械设备准备情况一览表4、施工准备4.1.存放材料的场地应该平整，压实，排水通畅，临时道路应平整，并满足载重约40吨的货车或者吊车通行，保证不陷车。

4.2.卸货后，马上报验，待材料验收合格后进入下一步工序4.3.吊装前，复测基础标高，轴线复测，并做出记录，对于轴线偏差过大的，要进行处理，具体处理方法：用钢管套住地脚螺栓，向正确的方向扳，但不能用力过大。

4.4.做好吊机的进场检验工作，确保起重机械各项性能良好。

4.5清除吊机转臂空间范围内障碍物，并用警示彩带设定警戒区域，非吊装施工人员严禁靠近。

4.6吊装前将起重机械试运转一次，观察各部分及操作系统有无异常，并检查所有起重机具钢丝绳、卡环、吊钩等是否安全，符合要求后才使用。

5、机具选择5.1、作业吊车5.1.1、考虑工程量，而且安装地点较为分散，故拟选用汽车吊吊装施工。

5.1.2、作业吊车的选择（1）起重高度计算H≥H1+H2+H3式中 H——起重机的起重高度(m)，停机面至吊钩的距离；H1——钢筋笼长度，取单节最长长度10.2m；H2——安装间隙，视具体情况而定，取0.3m；H3——索具高度(m)，绑扎点至吊钩的距离，取0.9m；选用起重机的起重高度H ≥10.2米，起重高度取11.4m 。

桥梁桩基钢筋笼吊装计算书设计：复核：审核：二〇一八年九月目录1 工程简介 (1)1.1 工程概况 (1)1.2 吊装方式 (1)2 设计相关参数选定 (1)2.1 计算目的 (1)2.2 计算范围 (1)2.3 参考资料 (1)2.4 主要控制参数 (2)2.5 设计技术参数及相关荷载大小选定 (2)2.5.1 荷载类型 (2)2.5.2 工况分析 (2)2.5.3 工况及荷载组合 (2)2.5.4 计算方法 (2)3计算过程 (2)3.1 吊筋计算 (2)3.1.1 吊环验算 (3)3.1.2 焊缝验算 (3)3.2 孔口横担验算 (3)3.3 钢丝绳验算 (4)3.4 汽车吊抗倾覆验算 (5)4 计算结果汇总 (7)5 结论 (7)桥梁桩基钢筋笼吊装计算书1 工程简介1.1 工程概况本项目共有五座桥梁，1号大桥位于场地北侧，全长1085m，上部结构为连续箱梁，下部为花瓶式矩形桥墩；2号桥位于西出入口，3号桥、4号桥和5号桥位于东出入口。

桥梁上部结构均为多跨连续梁，基础为钻孔桩基础，单根桩基钢筋笼重量为5.17～12.16t。

1.2 吊装方式钢筋笼吊装拟采用25t汽车吊进行吊装作业，选用HPB300级钢筋制作吊环，吊环采用单面焊，顶部用4个吊环通过横担固定钢筋笼。

孔口采用型钢支架或方木作横担支垫，横担采用I10工字钢，单根长度2.0m。

2 设计相关参数选定2.1 计算目的验算吊筋、焊缝、横担工字钢的强度，对钢丝绳进行安全计算，验算汽车吊的稳定性。

2.2 计算范围本计算书适用于（项目名称）桥梁桩基钢筋笼吊装施工。

2.3 参考资料(1)林岳车辆段与综合基地现有设计图纸；(2)《建筑施工计算手册》；(3)《起重机设计规范》(GB/T 3811-2008)；(4)《混凝土结构设计规范(2015年版)》(GB 50010-2010)；(5)《建筑施工起重吊装工程安全技术规范》(JGJ 276-2012)；(6)《钢结构设计标准》(GB 50017-2017)；(7)《一般起重用D形和弓形锻造卸扣》(GB/T 25854-2010)。

钻孔灌注桩钢筋笼下放计算按照最大钢筋笼重15.5t计算（考虑吊环重量）。

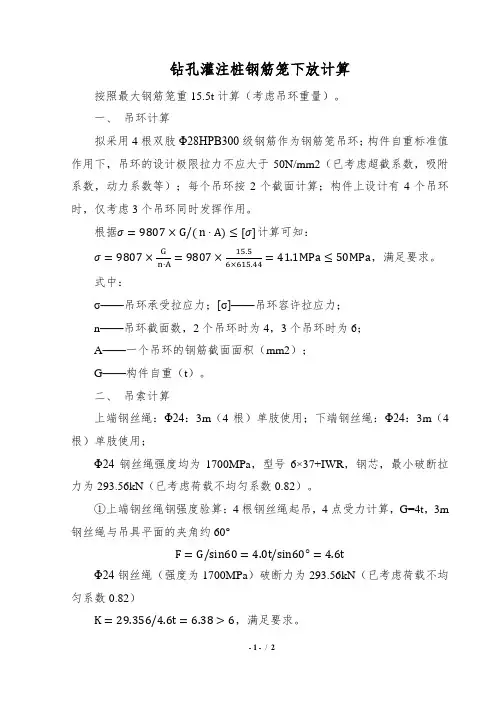

一、吊环计算拟采用4根双肢Φ28HPB300级钢筋作为钢筋笼吊环；构件自重标准值作用下，吊环的设计极限拉力不应大于50N/mm2（已考虑超截系数，吸附系数，动力系数等）；每个吊环按2个截面计算；构件上设计有4个吊环时，仅考虑3个吊环同时发挥作用。
