下载文档原格式
混凝土抗硫酸盐侵蚀等级标准一、前言随着工业发展，硫酸盐对混凝土结构的侵蚀日趋严重，因此制定混凝土抗硫酸盐侵蚀等级标准非常必要。
本文将从标准的背景、标准的制定、标准的适用范围、标准的等级划分、标准的测试方法等方面进行阐述，以期为混凝土抗硫酸盐侵蚀等级标准的制定提供参考。
二、标准背景硫酸盐是一种常见的化学物质，在许多工业过程中都会产生。
硫酸盐对混凝土结构的侵蚀主要表现为溶解混凝土中的水泥石和骨料，导致混凝土的力学性能下降，最终导致混凝土结构的破坏。
因此，制定混凝土抗硫酸盐侵蚀等级标准非常必要。
三、标准制定混凝土抗硫酸盐侵蚀等级标准的制定需要考虑以下因素：（1）硫酸盐的浓度和种类；（2）混凝土的配合比和材料；（3）混凝土的强度等级；（4）混凝土结构的使用环境和寿命要求。
在制定标准时，需要综合考虑以上因素，并充分参考国内外相关标准和技术规范，以确保标准的科学性和实用性。
四、标准适用范围混凝土抗硫酸盐侵蚀等级标准适用于各种混凝土结构中硫酸盐的侵蚀评估，包括建筑物、桥梁、隧道、港口、水利工程等。
标准适用于不同环境条件下的混凝土结构，包括室内、室外、湿润、干燥等环境。
五、标准等级划分根据混凝土抗硫酸盐侵蚀的程度，将混凝土抗硫酸盐侵蚀等级分为以下几个等级：（1）一级：能够抵抗硫酸盐浓度不超过3%、PH值不低于4的侵蚀，适用于一般使用环境下的混凝土结构。
（2）二级：能够抵抗硫酸盐浓度不超过5%、PH值不低于3的侵蚀，适用于较恶劣使用环境下的混凝土结构。
（3）三级：能够抵抗硫酸盐浓度不超过8%、PH值不低于2.5的侵蚀，适用于极恶劣使用环境下的混凝土结构。
六、标准测试方法混凝土抗硫酸盐侵蚀等级的测试需要使用一定的测试方法。
以下是标准测试方法的具体步骤：（1）准备测试试件，试件的尺寸和配合比应符合相关标准。
（2）将试件放入硫酸盐溶液中进行浸泡，浸泡时间应符合相关标准。
（3）浸泡结束后，将试件取出，进行外观观察，记录试件的质量变化、表面形态、表面裂缝等情况。
混凝土抗硫酸盐腐蚀机理与防治策略探究1、硫酸盐侵蚀混凝土劣化机理当环境中的硫酸盐离子进入水泥石内部以后，会与水泥石中的一些固相发生化学反应，生成一些难溶物引起的。
这些难溶物一般强度很低，并且在生成时会产生体积膨胀，引起混凝土的开裂、剥落和解体，此外还会使水泥石中的CH和C-S-H等组分溶出或分解，使混凝土失去强度和粘结力。
混凝土硫酸盐侵蚀主要有以下几种[1][2]。
1.1钙矾石膨胀破坏环境中的SO42-会与水泥石中的氢氧化钙和水化铝酸钙反应生成水化硫铝酸钙（钙矾石，3CaO·Al2O3·CaSO4·32H2O）。
钙矾石是一种溶解度非常低的盐类矿物，即使在石灰浓度很低的溶液中也能稳定存在。
钙矾石晶体会结合大量的水分子，其体积比水化铝酸钙增加了2.2倍。
并且钙矾石在析出时会形成及其微细的针状或片状晶体，在水泥石中产生很大的内应力，引起混凝土结构破坏。
1.2石膏膨胀破坏当SO42- 大于1000mg/L时，同时水泥石的毛细孔被饱和石灰溶液填充的情况下，会有石膏晶体析出：Ca（OH）2+2H2O→CaSO4·2H2O+2OH-生成的CaSO4·2H2O体积增大1.24倍，导致混凝土内部膨胀应力增加而破坏；同时消耗了水泥水化生成的CH，使胶凝物质分解失去强度。
若水泥处于干湿交替状态，即使SO42-浓度不高，也往往会因为水分蒸发而使侵蚀溶液浓缩，石膏结晶侵蚀成为主导因素。
1.3MgSO4溶蚀-结晶破坏MgSO4破坏是最严重的一种，即使掺硅灰的混凝土也难以抵抗MgSO4的侵蚀。
因Mg2+与SO42-均为侵蚀源，二者相互叠加，构成严重的复合侵蚀。
除石膏或钙矾石的膨胀破坏外，还会使氢氧化钙转化为氢氧化镁，降低碱度，破坏C-S-H水化产物稳定存在的条件，使C-S-H分解，造成水泥基材强度与粘结性损失。
1.4碳硫硅钙石溶液-结晶型破坏在硫酸盐腐蚀过程中还会产生碳硫硅钙石（CaSO3·SCaSO4·CaSiO4·15H2O），其生成途径有两种，一是C-S-H与硫酸碳酸盐直接反应生成，二是由钙矾石过度相逐渐转变而成[3]。
混凝土施工中混凝土抗硫酸盐侵蚀性能的质量验收和规范混凝土是一种常见而重要的建筑材料，用于各种工程中，如房屋、桥梁、道路等。
在某些环境条件下，如工业区、化学厂等，混凝土会受到硫酸盐侵蚀的影响，导致混凝土的强度和耐久性下降。
因此，在混凝土施工中，对混凝土抗硫酸盐侵蚀性能进行质量验收和规范是非常重要的。
一、混凝土抗硫酸盐侵蚀性能的定义和评价方法混凝土抗硫酸盐侵蚀性能指的是混凝土在硫酸盐侵蚀环境下的稳定性和耐久性。
常用的评价方法包括试块浸泡法、试块悬挂法和试块浸泡干燥法。
通过浸泡试验可以评估混凝土在硫酸盐侵蚀环境中的性能，并根据评价结果确定混凝土的合格程度。
二、混凝土抗硫酸盐侵蚀性能的质量验收标准混凝土抗硫酸盐侵蚀性能的质量验收标准应符合相关的国家和地方标准。
例如，根据《混凝土结构工程施工质量验收规范》，混凝土在硫酸盐侵蚀环境下的性能应满足一定的要求，如抗硫酸根离子的渗透深度限制、抗压强度损失和体积损失的限值等。
严格按照质量验收标准进行检测和评估，可以确保混凝土在硫酸盐侵蚀环境中的性能达到要求。
三、混凝土抗硫酸盐侵蚀性能的规范要求为保证混凝土的抗硫酸盐侵蚀性能，施工过程中应注意以下规范要求：1. 混凝土配合比的设计：混凝土配合比应合理设计，控制水胶比、水灰比和使用掺合料等，以提高混凝土的抗硫酸盐侵蚀性能。
2. 硬化养护措施：严格按照养护规范，对混凝土进行充分的湿养护，以确保混凝土的早期强度发展和良好的硬化效果。
3. 混凝土施工过程中的控制措施：在施工过程中，要注意控制混凝土浇筑的温度、湿度和坍落度等，以保证混凝土的质量和稳定性。
4. 使用抗硫酸盐掺合料：在混凝土配合中加入一定比例的抗硫酸盐掺合料，可以有效提高混凝土的抗硫酸盐侵蚀性能。
5. 定期检测和维护：在混凝土施工完毕后，应定期检测混凝土的抗硫酸盐侵蚀性能，并根据检测结果进行相应的维护和修复工作，以确保混凝土的长期稳定性和耐久性。
综上所述，混凝土施工中混凝土抗硫酸盐侵蚀性能的质量验收和规范是非常重要的。
混凝土中硫酸盐侵蚀原理与防治方法标题：混凝土中硫酸盐侵蚀原理与防治方法引言：混凝土是现代建筑中广泛使用的重要建材之一，但在某些情况下，混凝土表面会遭受到硫酸盐的侵蚀，导致结构衰败和损害。
本文将深入探讨混凝土中硫酸盐侵蚀的原理，以及一些有效的防治方法。
一、硫酸盐侵蚀的原理1. 混凝土中的硫酸盐来源1.1 大气中的硫化物：例如来自大气污染物的二氧化硫，会在空气中与水反应生成硫酸根离子。
1.2 地下水和土壤中的硫酸盐：地下水和土壤中的硫酸盐通常来自含有硫酸盐的酸性岩石，或者是由人为原因引起的，如污水渗入土壤或含硫污染物的倾倒。
2. 硫酸盐对混凝土的侵蚀作用2.1 硫酸盐与水反应：硫酸盐在混凝土中与水反应生成硫酸，使混凝土中pH值下降，同时释放出大量的氢离子。
2.2 硫酸离子的腐蚀作用：硫酸离子对混凝土中的水化产物、钙铝硅酸盐胶凝材料和钢筋等产生腐蚀作用，导致混凝土的体积膨胀、强度降低，进而引发开裂、剥落和结构损坏。
二、混凝土中硫酸盐侵蚀的分类为了更好地认识混凝土中硫酸盐侵蚀的特点和严重程度，我们将其分为三个等级：1. 轻度硫酸盐侵蚀：混凝土表面出现轻微腐蚀现象，无明显损害。
2. 中度硫酸盐侵蚀：混凝土表面出现腐蚀现象，开裂和表面剥落明显，并且强度降低。
3. 重度硫酸盐侵蚀：混凝土表面严重腐蚀，大面积剥落和破坏，失去正常的结构强度。
三、混凝土中硫酸盐侵蚀的防治方法1. 选用合适的混凝土配方：在混凝土原材料中添加硫酸盐抑制剂，合理调整水灰比和骨料的优选，以提高混凝土的抗硫酸盐侵蚀性能。
2. 表面保护措施：2.1 表面涂层：使用耐酸碱的涂层材料，如环氧树脂、聚氨酯等，形成一层防护膜，防止硫酸盐的进一步侵蚀。
2.2 防水材料：混凝土表面涂覆防水材料，减少水的渗透，以降低硫酸盐的侵蚀。
3. 抗渗措施：3.1 高性能混凝土：采用高抗渗混凝土，减少水分渗透，降低硫酸盐的侵蚀。
3.2 改善混凝土工艺：优化混凝土制作和施工工艺，减少混凝土产生裂缝的可能性，避免硫酸盐通过裂缝侵蚀混凝土。
混凝土中硫酸盐侵蚀的检测和处理方法一、前言混凝土是一种常见的建筑材料，由于其优良的性能，被广泛应用于建筑、桥梁、隧道等工程中。
然而，在一些特殊情况下，混凝土可能会受到硫酸盐的侵蚀，导致混凝土的损坏和破坏。
为了确保工程的质量和安全，及时检测和处理混凝土中的硫酸盐侵蚀是非常重要的。
二、硫酸盐侵蚀的原因硫酸盐侵蚀是指由于混凝土中存在的硫酸盐离子与水反应，产生硫酸，进而导致混凝土的侵蚀和破坏。
硫酸盐的来源主要包括以下几个方面：1. 水源：如果混凝土所处的环境中含有高硫酸盐的地下水或表面水，就会导致混凝土中的硫酸盐浓度增高。
2. 混凝土成分：如果混凝土中的某些成分中含有硫酸盐，例如石膏、石灰石等，也会导致混凝土中硫酸盐的浓度增高。
3. 空气中的污染物：由于大气中的污染物含有硫酸盐，因此在高污染地区，混凝土也容易受到硫酸盐的侵蚀。
三、硫酸盐侵蚀的检测方法为了及时发现混凝土中的硫酸盐侵蚀情况，可以通过以下几种检测方法：1. 混凝土样品检测：可以在混凝土中取样，进行实验室检测。
比如，可以通过测定混凝土样品中的硫酸离子含量，来判断混凝土中硫酸盐侵蚀的情况。
2. 无损检测：无损检测可以不破坏混凝土的情况下，对混凝土中的硫酸盐进行检测。
这种方法包括超声波检测、电阻率检测等。
3. 观察混凝土表面：如果混凝土表面出现了龟裂、剥落等情况，可能是由于硫酸盐侵蚀所致，需要及时检测。
四、硫酸盐侵蚀的处理方法如果发现混凝土中存在硫酸盐侵蚀，需要及时采取措施进行处理，以保障工程的质量和安全。
硫酸盐侵蚀的处理方法主要包括以下几种：1. 重做混凝土：如果混凝土中的硫酸盐浓度过高，已经导致混凝土的破坏，需要将受损的混凝土进行重做。
2. 使用防水涂料：在混凝土表面涂上一层防水涂料，可以有效地防止硫酸盐的侵蚀，延长混凝土的使用寿命。
3. 使用防腐剂：防腐剂可以在混凝土中形成一层保护膜，有效地防止硫酸盐的侵蚀。
不同的防腐剂适用于不同的场合，需要根据具体情况进行选择。
混凝土抗硫酸盐侵蚀的试验研究研究背景硫酸盐侵蚀是混凝土建筑中常见的一种病害，严重影响混凝土的结构稳定性和使用寿命。
近年来，人们在混凝土结构的耐久性方面提出了许多新的要求，其中对混凝土抗硫酸盐侵蚀性能的要求越来越高。
因此，对于混凝土抗硫酸盐侵蚀的试验研究变得越来越重要。
研究方法材料准备本试验选用国内常见的水泥、砂子、骨料等材料，按照一定的比例制备混凝土试块。
硫酸盐溶液的浓度为5%。
试验步骤1.制备混凝土试块混凝土试块的制备应按照现有的混凝土试验标准进行，制备好的混凝土试块应在养护期内达到一定的强度。
2.模拟硫酸盐侵蚀条件将制备好的混凝土试块分为两组，一组浸泡于硫酸盐溶液中，另一组作为对照组。
浸泡时间为28天，每7天更换一次硫酸盐溶液。
3.试验结果分析分别测试两组混凝土试块的抗压强度、吸水率和质量损失率，并进行数据比较、分析和处理。
试验结果抗压强度在28天的试验周期内，硫酸盐溶液中的混凝土试块的抗压强度损失较大，对照组的抗压强度也有所下降。
但是，在一定程度上硫酸盐侵蚀可以改善混凝土的耐久性。
吸水率硫酸盐溶液中的混凝土试块吸水率较高，而对照组的吸水率较低。
说明硫酸盐侵蚀会增加混凝土的毛细孔和裂隙，导致其吸水性能变差。
质量损失率在试验周期内，硫酸盐侵蚀会导致混凝土质量的不断下降，而对照组的质量损失率呈现较小幅度的下降趋势。
说明混凝土的质量受到硫酸盐侵蚀的影响。
结论硫酸盐侵蚀会对混凝土的结构稳定性和使用寿命产生负面的影响。
但是，适量的硫酸盐侵蚀可以增加混凝土的耐久性，提高其抗侵蚀性能。
因此，在混凝土结构设计和建造中需要充分考虑硫酸盐侵蚀因素。

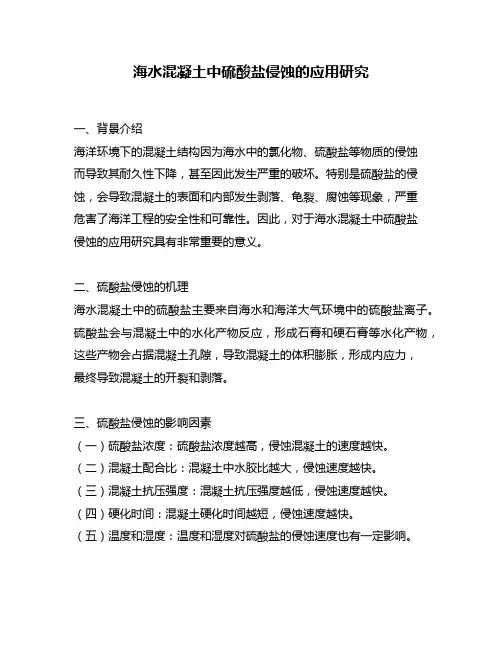

海水混凝土中硫酸盐侵蚀的应用研究一、背景介绍海洋环境下的混凝土结构因为海水中的氯化物、硫酸盐等物质的侵蚀而导致其耐久性下降，甚至因此发生严重的破坏。
特别是硫酸盐的侵蚀，会导致混凝土的表面和内部发生剥落、龟裂、腐蚀等现象，严重危害了海洋工程的安全性和可靠性。
因此，对于海水混凝土中硫酸盐侵蚀的应用研究具有非常重要的意义。
二、硫酸盐侵蚀的机理海水混凝土中的硫酸盐主要来自海水和海洋大气环境中的硫酸盐离子。
硫酸盐会与混凝土中的水化产物反应，形成石膏和硬石膏等水化产物，这些产物会占据混凝土孔隙，导致混凝土的体积膨胀，形成内应力，最终导致混凝土的开裂和剥落。
三、硫酸盐侵蚀的影响因素（一）硫酸盐浓度：硫酸盐浓度越高，侵蚀混凝土的速度越快。
（二）混凝土配合比：混凝土中水胶比越大，侵蚀速度越快。
（三）混凝土抗压强度：混凝土抗压强度越低，侵蚀速度越快。
（四）硬化时间：混凝土硬化时间越短，侵蚀速度越快。
（五）温度和湿度：温度和湿度对硫酸盐的侵蚀速度也有一定影响。
四、硫酸盐侵蚀的防治措施（一）合理选择混凝土材料：应选择抗硫酸盐侵蚀的水泥、骨料和外加剂等材料，并且应根据实际情况选择合适的混凝土配合比。
（二）采取防水措施：在混凝土表面施加防水涂料或涂刷防水涂料。
（三）采取化学防护措施：在混凝土中添加抗硫酸盐侵蚀的化学剂，形成稳定的硫酸盐化合物，减缓硫酸盐的侵蚀速度。
（四）采取电化学防护措施：在混凝土表面施加阴极保护等电化学方法，防止混凝土发生电化学腐蚀。
五、硫酸盐侵蚀的应用研究（一）研究硫酸盐侵蚀的机理和影响因素，建立数学模型，为工程实践提供理论依据。
（二）研究抗硫酸盐侵蚀的混凝土材料的性能和应用效果。
（三）研究抗硫酸盐侵蚀的化学剂的种类和加入量，探究其在混凝土中的反应机理。
（四）研究电化学防护技术在海洋工程中的应用效果和可行性。
（五）开展海洋环境下混凝土结构的长期耐久性试验，评估抗硫酸盐侵蚀措施的实际效果。
六、结论海水混凝土中的硫酸盐侵蚀是海洋工程耐久性问题的重要方面，应引起工程师和研究人员的重视。
混凝土抗硫酸盐侵蚀等级
混凝土抗硫酸盐侵蚀等级是指混凝土在受到硫酸盐侵蚀时所能承受的程度。
硫酸盐侵蚀是混凝土结构经常遇到的一个问题，主要是由于大气污染和工业排放造成空气中二氧化硫和氮氧化物的增加，当这些气体与水蒸气混合后形成酸雨，酸雨会腐蚀混凝土表面，导致混凝土的力学性能降低。
为了解决混凝土受到硫酸盐侵蚀的问题，国家制定了混凝土抗硫酸盐侵蚀等级标准，具体分为S0、S1、S2、S3四个等级。
其中S0级表示混凝土受到硫酸盐侵蚀影响较小，能够满足正常使用要求；S1级表示混凝土受到轻微硫酸盐侵蚀影响，需要采取一定的预防和保护措施；S2级表示混凝土受到中度硫酸盐侵蚀影响，需要采取有效的防护措施；而S3级则表示混凝土受到重度硫酸盐侵蚀影响，需要采取极为严格的保护措施才能满足使用要求。
为了提高混凝土的抗硫酸盐侵蚀能力，可以采取多种措施，例如采用耐酸性能更好的混凝土材料、加强混凝土表面的密封性、进行防水涂层等。
只有混凝土抗硫酸盐侵蚀能力得到有效提高，才能保证混凝土结构的安全稳定，延长其使用寿命。
- 1 -。

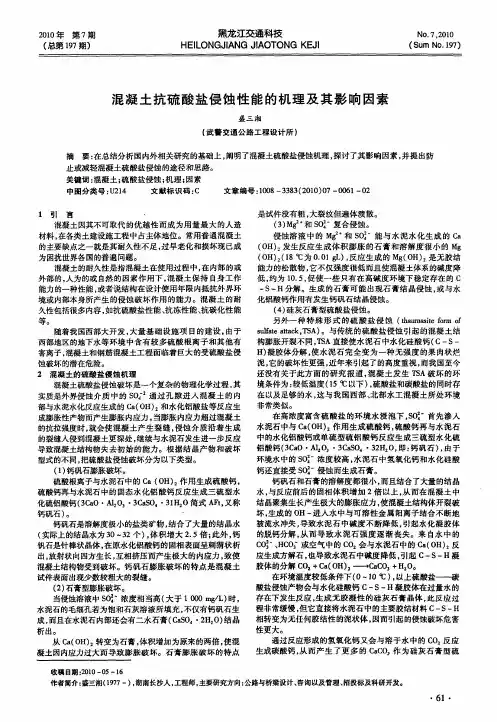

２０１０年第７期 （总第１９７期） 黑龙江交通科技 ＨＥＬＬＯＮＧｄｌＡＮＧ ＪＩＡｏＴＯＮＧ ＫＥＪＩ Ｎｏ．７，２０１０ （Ｓｕｍ Ｎｏ．１９７）
混凝土抗硫酸盐侵蚀性能的机理及其影响因素 盛三湘 （武警交通公路工程设计所）
摘要：在总结分析国内外相关研究的基础上，阐明了混凝土硫酸盐侵蚀机理，探讨了其影响因素，并提出防 止或减轻混凝土硫酸盐侵蚀的途径和思路。 关键词：混凝土；硫酸盐侵蚀；机理；因素 中图分类号：ｕ２１４ 文献标识码：ｃ 文章编号：ｌＯＯ８—３３８３（２０１０）０７－００６１－０２
１引 言 、 混凝土因其不可取代的优越性而成为用量最大的人造
材料，在各类土建设施工程中占主体地位。常用普通混凝土 的主要缺点之一就是其耐久性不足，过早老化和损坏现已成 为困扰世界各国的普遍问题。 混凝土的耐久性是指混凝土在使用过程中，在内部的或 外部的，人为的或自然的因素作用下，混凝土保持自身工作 能力的一种性能，或者说结构在设计使用年限内抵抗外界环 境或内部本身所产生的侵蚀破坏作用的能力。混凝土的耐 久性包括很多内容，如抗硫酸盐性能、抗冻性能、抗碳化性能 等。 随着我国西部大开发，大量基础设施项目的建设，由于 西部地区的地下水等环境中含有较多硫酸根离子和其他有 害离子，混凝土和钢筋混凝土工程面临着巨大的受硫酸盐侵 蚀破坏的潜在危险。 ２混凝土的硫酸盐侵蚀机理 混凝土硫酸盐侵蚀破坏是一个复杂的物理化学过程，其 实质是外界侵蚀介质中的ｓｏ； 通过孔隙进入混凝土的内 部与水泥水化反应生成的ｃａ（ｏＨ） 和水化铝酸盐等反应生 成膨胀性产物而产生膨胀内应力，当膨胀内应力超过混凝土 的抗拉强度时，就会使混凝土产生裂缝，侵蚀介质沿着生成 的裂缝入侵到混凝土更深处，继续与水泥石发生进一步反应 导致混凝土结构物失去初始的能力。根据结晶产物和破坏 型式的不同，把硫酸盐侵蚀破坏分为以下类型。 （１）钙矾石膨胀破坏。 硫酸根离子与水泥石中的Ｃａ（ＯＨ） 作用生成硫酸钙， 硫酸钙再与水泥石中的固态水化铝酸钙反应生成三硫型水 化硫铝酸钙（３ＣａＯ・Ａｌ２０３・３ＣａＳＯ ・３１ Ｏ简式ＡＦｔ，又称 钙矾石）。 钙矾石是溶解度极小的盐类矿物，结合了大量的结晶水 （实际上的结晶水为３Ｏ一３２个），体积增大２．５倍；此外，钙 钒石是针棒状晶体，在原水化铝酸钙的固相表面呈刺猬状析 出，放射状向四方生长，互相挤压而产生极大的内应力，致使 混凝土结构物受到破坏。钙矾石膨胀破坏的特点是混凝土 试件表面出现少数较粗大的裂缝。 （２）石膏型膨胀破坏。 当侵蚀溶液中ｓｏｌ。浓度相当高（大于１ ０００ ｍｇ／Ｌ）时， 水泥石的毛细孔若为饱和石灰溶液所填充，不仅有钙矾石生 成，而且在水泥石内部还会有二水石膏（ＣａＳＯ ・２Ｈ Ｏ）结晶 析出。 从Ｃａ（ＯＨ）：转变为石膏，体积增加为原来的两倍，使混 凝土因内应力过大而导致膨胀破坏。石膏膨胀破坏的特点 是试件没有粗，大裂纹但遍体溃散。 （３）Ｍｇ２ 和ｓＯ 一复合侵蚀。 侵蚀溶液中的Ｍ 和ＳＯｌ一能与水泥水化生成的ｃａ （ＯＨ）：发生反应生成体积膨胀的石膏和溶解度很小的Ｍｇ （ＯＨ）２（１８℃为０．０１ ｓＬ），反应生成的Ｍｇ（ＯＨ）２是无胶结 能力的松散物，它不仅强度很低而且使混凝土体系的碱度降 低，约为１Ｏ．５，促使一些只有在高碱度环境下稳定存在的Ｃ
混凝土抗硫酸盐侵蚀等级标准混凝土抗硫酸盐侵蚀等级标准一、概述硫酸盐侵蚀是混凝土中常见的一种侵蚀形式，其会导致混凝土表面的钙化反应失控，破坏混凝土的结构，降低混凝土的强度，影响混凝土的使用寿命。
因此，为了提高混凝土的耐久性和使用寿命，需要对混凝土的抗硫酸盐侵蚀等级进行标准化。
二、标准混凝土抗硫酸盐侵蚀等级分为5个等级：0级、1级、2级、3级、4级。
1. 0级：不具备任何抗硫酸盐侵蚀能力，不能用于任何硫酸盐侵蚀性环境中。
2. 1级：在硫酸盐侵蚀性环境中，混凝土的钙化反应比较平稳，混凝土表面没有明显的腐蚀现象，混凝土的强度基本能够保持稳定。
3. 2级：在硫酸盐侵蚀性环境中，混凝土的钙化反应有一定的失控现象，混凝土表面有轻微的腐蚀现象，混凝土的强度有所下降。
4. 3级：在硫酸盐侵蚀性环境中，混凝土的钙化反应明显失控，混凝土表面有明显的腐蚀现象，混凝土的强度明显下降。
5. 4级：在硫酸盐侵蚀性环境中，混凝土的钙化反应完全失控，混凝土表面有严重的腐蚀现象，混凝土的强度几乎失去了使用价值。
三、判定方法判定混凝土的抗硫酸盐侵蚀等级一般采用以下两种方法：1. 长期浸泡法：将混凝土试件放入硫酸盐溶液中浸泡一定时间后，观察混凝土表面的腐蚀程度，根据腐蚀程度判定混凝土的抗硫酸盐侵蚀等级。
2. 加速试验法：将混凝土试件放入硫酸盐溶液中浸泡一定时间后，进行力学性能测试，根据测试结果判定混凝土的抗硫酸盐侵蚀等级。
四、应用范围混凝土抗硫酸盐侵蚀等级标准适用于以下场合：1. 各类硫酸盐侵蚀性环境中的混凝土结构设计、施工和验收。
2. 混凝土抗硫酸盐侵蚀性能评估和检测。
3. 混凝土抗硫酸盐侵蚀材料的研发和应用。
五、结论混凝土抗硫酸盐侵蚀等级标准的制定，是为了提高混凝土的耐久性和使用寿命，对于混凝土结构的设计、施工和验收具有重要的意义。
在实际应用中，应根据不同的硫酸盐侵蚀性环境和混凝土结构的使用要求，选择相应的抗硫酸盐侵蚀等级，以保证混凝土的结构安全和使用寿命。
混凝土抗硫酸盐侵蚀研究进展在影响混凝土耐久性的因素中，硫酸盐侵蚀破坏更为受到了混凝土科技工作者的关注，被认为是引起混凝土材料失效破坏的四大主要因素之一。
硫酸盐侵蚀也是影响因素最复杂，危害性最大的一种环境水侵蚀。
环境中的硫酸根离子渗入混凝土内部并与水化产物发生反应，产生膨胀、开裂、剥落等现象，从而使得混凝土强度和粘性降低并丧失。
如何预防和减轻硫酸盐对混凝土的侵蚀破坏一直是混凝土耐久性研究的一项重要内容。
对混凝土结构侵蚀的硫酸盐环境水主要分为:水中的硫酸盐对混凝土结构的腐蚀，包括温泉水、地下水，盐湖水及海水等；土壤中的硫酸盐对混凝土结构的腐蚀包括内陆盐土壤滨海盐土壤两大类。
3.1 混凝土硫酸盐侵蚀机理混凝土硫酸盐侵蚀破坏的实质，是环境水中的SO42-进入混凝土内部，与水泥中的Ca(OH)2发生反应生成难溶性物质，这些难溶性物质由于吸收了大量的水分而产生体积膨胀，从而使混凝土结构产生破坏。
混凝土硫酸盐侵蚀可以分为两大类:物理性侵蚀和化学性侵蚀。
(1)混凝土硫酸盐物理性侵蚀混凝土酸盐物理性侵蚀，实际上是混凝土在潮湿状态下，通过毛细作用吸进各种可溶性溶液，在干燥条件下经蒸发、浓缩而结晶。
混凝土中的Na2SO4;和MgSO4从水中结晶，形成Na2SO4·10H2O和MgSO4·7H2O晶体。
Na2SO4+10H2O→Na2SO4·10H2O (l-1)MgSO4+ 7H2O→MgSO4·7H2O (1-2)这个过程体积膨胀了4-5倍，产生的膨胀压力超过混凝土的抗拉强度时，就引发混凝土的开裂与破坏，这种破坏通常发生在干湿循环区。
(2)混凝土硫酸盐化学性侵蚀由于在侵蚀过程中的阳离子不同，反应机理也不同，因此一般把硫酸盐侵蚀分为两类:一般硫酸盐侵蚀和镁盐侵蚀。
而一般硫酸盐侵蚀又因为生成产物不同，可以分为钙矾石(3CaO·Al2O3·3CaSO4·32H20)膨胀侵蚀，石膏(CaSO4·2H2O)膨胀侵蚀，和碳硫硅钙石(CaSiO3·CaSiO3·CaSO4·15H2O)膨胀侵蚀等三种破坏类型。
抗硫酸盐混凝土配合比摘要：1.抗硫酸盐混凝土的定义和重要性2.抗硫酸盐混凝土的配合比设计原则3.抗硫酸盐混凝土的配合比设计方法4.抗硫酸盐混凝土的性能要求和检测方法5.抗硫酸盐混凝土的应用前景正文：1.抗硫酸盐混凝土的定义和重要性抗硫酸盐混凝土，顾名思义，是一种具有抵抗硫酸盐侵蚀作用的混凝土。
硫酸盐侵蚀作用会对混凝土产生严重的破坏，导致其强度降低、开裂、渗水等问题，严重影响工程质量和使用寿命。
因此，在受硫酸盐侵蚀影响的地区，如沿海、盐湖、矿山等区域，抗硫酸盐混凝土显得尤为重要。
2.抗硫酸盐混凝土的配合比设计原则抗硫酸盐混凝土的配合比设计应遵循以下原则：（1）合理选择水泥品种：应选用抗硫酸盐水泥或者添加抗硫酸盐剂的水泥，以提高混凝土的抗硫酸盐侵蚀性能。
（2）控制水灰比：水灰比是影响混凝土强度和抗硫酸盐侵蚀性能的重要因素。
应尽量降低水灰比，以提高混凝土的密实性和抗硫酸盐侵蚀性能。
（3）合理选用骨料：选用质地坚硬、耐久性好的骨料，如碎石、砾石等，以提高混凝土的抗硫酸盐侵蚀性能。
（4）优化混凝土的组成：可以添加矿物掺合料、化学外加剂等，以提高混凝土的抗硫酸盐侵蚀性能。
3.抗硫酸盐混凝土的配合比设计方法抗硫酸盐混凝土的配合比设计一般采用经验公式法、试验法等。
经验公式法是根据已有的设计数据和经验，通过公式计算得出混凝土的配合比。
试验法则是通过实验室试验，根据混凝土的抗压强度、抗折强度、抗渗透性能等指标，调整配合比，以满足设计要求。
4.抗硫酸盐混凝土的性能要求和检测方法抗硫酸盐混凝土的性能要求主要包括抗压强度、抗折强度、抗渗透性能等。
检测方法有抗压强度试验、抗折强度试验、渗透试验等。
5.抗硫酸盐混凝土的应用前景随着我国基础设施建设的不断推进，抗硫酸盐混凝土的应用前景非常广泛。
特别是在沿海、盐湖、矿山等受硫酸盐侵蚀影响的地区，抗硫酸盐混凝土具有重要的实用价值。
硫酸盐侵蚀下的混凝土损伤破坏全过程左晓宝1,2,3，孙伟1,3(1. 江苏省土木工程材料重点实验室，南京 211189；2. 南京理工大学土木工程系，南京 210094；3. 东南大学材料科学与工程学院，南京 211189)摘要：根据Fick第二定律建立了硫酸根离子在混凝土中的非稳态扩散反应方程，利用有限差分法求解该方程以获得硫酸根离子在混凝土中的浓度分布规律。
根据硫酸根离子与混凝土中铝酸钙盐之间的化学反应所生成钙钒石的数量，给出了钙钒石生成过程中的混凝土膨胀应变计算公式，并由混凝土本构关系计算相应的膨胀应力，以评估混凝土是否开裂破坏。
最后，通过数值仿真，模拟浸泡在2% Na2SO4溶液里的混凝土板内的硫酸根离子扩散过程、膨胀应变及应力变化、开裂破坏等全过程。
结果表明：所提出的分析方法可定量地描述硫酸盐侵蚀下的混凝土损伤破坏规律。
关键词：硫酸盐侵蚀；混凝土；化学力学模型；损伤破坏；数值分析中图分类号：TU528 文献标志码：A 文章编号：0454–5648(2009)07–1063–05FULL PROCESS ANALYSIS OF DAMAGE AND FAILURE OF CONCRETE SUBJECTEDTO EXTERNAL SULFATE ATTACKZUO Xiaobao1,2,3，SUN Wei1,3(1. Jiangsu Key Laboratory of Construction Materials, Southeast University, Nanjing 211189; 2. Department of Civil Engineering,Nanjing University of Science & Technology, Nanjing 210094; 3.College of Materials Science andEngineering, Southeast University, Nanjing 211189, China)Abstract: Based on Fick’s second law, a nonsteady diffusion equation of sulfate ions, in which chemical reactions depleting sulfate ions in concrete are considered during diffusion, is presented, and the finite difference is applied for solution of the equation to obtain the sulfate ion concentration distribution in concrete. Based on the amount of ettringite produced from the chemical reactions between sulfate and aluminates, the expansion strain due to the growth of the reaction product in concrete is calculated, and the constitutive relation of concrete was used to determine the expansion stress for evaluating the cracking failure of concrete. Finally, numerical simulation is utilized to analyze the process of the sulfate ion diffusion, the increment of the expansion strain and stress and the cracking of a concrete plate immersed into 2% sodium sulfate solution. The results show that the suggested analytical methods can quantify the cracking process of concrete under sulfate attack.Key words: sulfate attack; concrete; chemo-mechanical model; damage and failure; numerical analysis遭受环境因素的侵蚀是导致混凝土材料与结构性能退化和服役寿命缩短的直接原因之一。
硫酸盐对混凝土耐久性的影响姓名：学号：内容摘要混凝土硫酸盐侵蚀，一直是混凝土耐久性研究中的重要组成部分，随着西部大开发的进行，对混凝土抗硫酸盐侵蚀的要求越来越迫切，虽然已经有许多检测方法、评定标准和模型，但到目前为止我国还没有一种方法能快速而真实的揭示混凝土硫酸侵蚀的机理。
因此，对抗硫酸盐侵蚀试验方法进行全面深入的研究就显得非常迫切。
本文简要介绍了对混凝土硫酸盐侵蚀问题的国内外的研究背景与研究现状，深入研究了硫酸盐作用下混凝土的侵蚀机理以及影响因素，介绍了实验室研究硫酸盐作用下混凝土耐久性的相关实验方法以及防止或减轻混凝土硫酸盐侵蚀的方法。
关键词：混凝土硫酸盐耐久性侵蚀机理影响因素实验方法防治措施ABSTRACTThe concrete sulfate attack, has always been animportant part in the research of concrete durability. With the great development of Western China, the requirements of sulfate corrosion resistance of concrete is more and more urgent. Although there have been many detection methods, evaluation criteria and model, but so far China hasn’t found a method which can quickly and truly reveal the mechanism ofsulfate attack on concrete.Therefore, sulfate resistance test method for comprehensive and in-depth research is very urgent. This paper briefly introduces the background and the status of the research at home and abroad of concrete sulfate attack, in-depth studies corrosion mechanism of concrete and influence factors under the action of the sulfate, introduces the experimental method of durability of concrete under the action of sulfate and the methods of preventing or reducing the concrete sulfate attack.KEYWORDS：concrete sulfate durability erosion mechanism influence factors experimental method prevention and control measures目录（一）研究背景（二）研究现状1、国外研究现状2、国内研究现状3、目前研究的不足之处4、硫酸盐侵蚀理论模型5、研究存在的问题（三）研究目的（四）侵蚀机理1、钙矾石腐蚀（E盐破坏）2、石膏腐蚀（G 盐破坏）3、碳硫硅钙石腐蚀4、碱金属硫酸盐侵蚀5、硫酸镁对水化硅酸钙的腐蚀（五）影响因素1、外部因素2、内部因素（六）试验方法1、三种细碎石混凝土试件在水中及过饱和硫酸钠溶液中浸泡六个月内的主要性能的变化规律2、干湿循环过程中三种混凝土的主要性能的变化过程与变化趋势（七）防治措施1、合理选择水泥品种2、提高混凝土密实性3、采用高压蒸汽养护4、增设必要的保护层5、严把施工质量关6、酸盐水泥中掺入耐腐蚀性外加剂研究背景建筑结构是建筑物的主要骨架，而结构的物质基础是建筑材料。
混凝土中硫酸盐侵蚀原理与防治方法一、引言混凝土是一种广泛使用的建筑材料，具有良好的耐久性和强度。
然而，混凝土在长期使用过程中会受到各种化学和物理因素的影响，其中硫酸盐侵蚀是混凝土结构面临的主要问题之一。
硫酸盐侵蚀会导致混凝土的结构破坏和性能降低，严重影响混凝土结构的使用寿命和安全性。
因此，深入了解混凝土中硫酸盐侵蚀的原理和防治方法对于混凝土结构的设计和维护具有重要意义。
二、硫酸盐侵蚀原理（一）硫酸盐的来源硫酸盐主要来源于混凝土原材料中的成分和外界环境中的污染物。
混凝土原材料中的成分如石灰石、黏土和煤等都含有一定量的硫酸盐，这些硫酸盐在混凝土水泥化学反应中会被释放出来。
此外，大气中的二氧化硫、硝酸和氨等气体也会与水反应生成硫酸盐，这些污染物会被混凝土吸收并导致硫酸盐含量增加。
（二）硫酸盐侵蚀的机理硫酸盐侵蚀主要包括化学侵蚀和物理侵蚀两种机理。
1、化学侵蚀机理硫酸盐会与混凝土中的钙、铝等元素发生化学反应，形成硫铝酸盐、硫酸钙等化合物。
这些化合物会引起混凝土中的钙石灰石和铝酸盐等物质的破坏，使混凝土结构的强度和耐久性下降。
2、物理侵蚀机理硫酸盐会引起混凝土内部的膨胀和收缩，导致混凝土的体积变化。
这种体积变化会使混凝土内部产生内部应力，导致混凝土的裂缝和破坏。
此外，硫酸盐还会与水反应生成硫酸和氢离子，导致混凝土的酸性增加，加速混凝土的破坏。
（三）影响硫酸盐侵蚀的因素混凝土中硫酸盐的含量和环境因素都会影响硫酸盐侵蚀的程度。
1、硫酸盐含量硫酸盐含量越高，硫酸盐侵蚀的程度就越严重。
因此，在混凝土的设计和施工中要控制硫酸盐含量，减少硫酸盐侵蚀的风险。
2、环境因素硫酸盐侵蚀的程度还与环境因素有关，如大气中的污染物、土壤中的离子含量、地下水的pH值等都会影响硫酸盐侵蚀的程度。
三、硫酸盐侵蚀防治方法（一）控制混凝土中硫酸盐含量控制混凝土中硫酸盐含量是预防硫酸盐侵蚀的有效方法。
1、选用低硫酸盐原材料在混凝土的设计和施工中，应选用低含硫酸盐的原材料，尽可能减少硫酸盐的含量。
硫酸盐侵蚀环境因素对混凝土性能影响
硫酸盐的侵蚀环境给混凝土的耐久性能带来严重的影响，在工程施工中应用的混凝土原料一般处在各种硫酸盐的环境中，如浓度、温度、干湿循环等。
基于此，本文分析了硫酸盐对混凝土结构产生腐蚀的原理，展开了抗硫酸盐腐蚀性能方面的实验，为更好地提升混凝土的性能打下了基础。
标签：硫酸盐；侵蚀环境；混凝土；性能影响；研究
硫酸盐的侵蚀主要指在硫酸盐如硫酸钙、硫酸钠、硫酸镁等侵入水泥的混凝土时，会和水泥里的氢氧化钙与水化铝酸钙生成化学反应，而且因为氢氧化钙的浓度逐渐下降，导致水化矿物发生分解，进而生成硫铝酸钙和石膏，使体积变大，混凝土瓦解。
1、硫酸盐侵蚀对混凝土构造的腐蚀原理分析
1.1硫酸钠对混凝土的侵蚀原理
硫酸钠最先侵蚀的是Na2S04；和水泥的水化产物Ca（OH）发生化学反应，生成石膏（CaS042H20），再和单硫式的硫铝酸钙与含铝的胶体发生化学反应并生成次生钙矾石，因为钙矾石带有较强的膨胀性，因此会导致混凝土表面产生较大的裂痕。
其化学反应式见下：
Ca（OH）2+Na2S04 ·10H2O CaSO4 ·2H2O + 2NaOH+8H2O
2（3Cao·Al2O3·12H2O）+ 3（Na2SO4·10 H2O）
3CaO·Al2O3·3CaSO4·32 H2O + 2Al（OH）3+6NaOH+16H2O硫酸钙只会和水化的铝酸钙发生化学反应，生成硫铝酸钙。
若侵蚀溶液里的S042-浓度超过1000mg/L的时候，水泥石的毛细孔如果被饱和的石灰溶液填满，既会生成钙矾石，又会在水泥石中析出二水石膏的结晶。
从氢氧化钙变化成石膏，体积会扩大到原来的二倍，导致混凝土由于内应力太大而膨胀。
石膏膨胀破坏的特征是试件没有产生粗大的裂纹，但是全体溃散。
1.2硫酸镁对混凝土的侵蚀原理
硫酸镁除了可以侵害水化的铝酸钙与氢氧化钙，还可以与水化的硅酸钙发生化学反应，其化学反应式为：3CaO·2SiO2·aq + MgS04 · 7H2O CaSO4·2H2O+Mg （OH）2+SiO2·aq
上面的化学式生成的Mg（0H）2和NaOH不一样，其溶解度较低（0.01g/L），而Ca（OH）2为1.37g/L，饱和溶液的PH值为10.5，而Ca（OH）2为12.4 ，NaOH为13.5，在这种情况下，钙矾石与C-S-H都是很不稳定的，较低PH值的
环境下会产生下面的结果：一是不会生成次生钙矾石；二是因为镁离子与钙离子带有相同的化合价与大小相等的半径，因此二者可以很好地结合在一起，所以MgS04极易和C-S-H发生反应，并生成石膏、硅胶、氢氧化镁，这种胶体比C-S-H 的胶体粘性小；三是为强化本身的稳定性能，C-S-H胶体会继续释放石灰以增大PH值，然而，释放的石灰未达到增加PH值的效果，而是继续和MgS04发生反应，生成更多CaSO4·2H2O 与Mg（OH）2，在C-S-H胶体内石灰析出与胶性的不断下降，胶体内的石膏与Mg（OH）2会再次发生硅胶和Mg（OH）2反应，生成水化硅酸镁（M-S-H ）。
这种情况下，在低PH值状态下就引发了硫酸镁对水泥的混凝土的侵蚀，进而给混凝土的耐久性带来影响。
2、实验研究
2.1实验的设计
此次实验以硫酸钠给混凝土带来的腐蚀作为主要研究对象，应用标准的配比，选择标准水泥、标准砂制件，经过标准的养护以后，经恒温水浴的养护，再次放入配好的浸泡液里，依据设计方案做浸泡的实验。
划分两个模块对抗硫酸盐的腐蚀情况展开分析与研究：首先，采用硫酸钠的溶液做全浸泡实验：分为5%的硫酸钠溶液浸泡与饱和硫酸钠的溶液，分别测定在28天、60天、90天、120天以及150天，观察抗折的强度，分析变化的规律；其次，采用饱和硫酸钠的溶液展开干湿交替的浸泡实验，在干湿交替的条件下，混凝土主要受到两种破坏情况：一是化学性的；二是物理性的，即盐的结晶。
此次实验应用试件以80度下烘八个小时，再浸泡十六小时为一个周期，测定在28天、60天、90天的抗折强度，并分析其和饱和硫酸钠的溶液全浸泡条件下混凝土的试件抗折强度的变化规律。
2.2实验产生的现象
将混凝土的试件放进硫酸钠的溶液里，随着时间的推移，混凝土的试件外表会覆盖一层白色蓬松的生成物，而且这个生成物会逐渐变厚，直到试件侧面有些白色的生成物与被腐蚀的疏松细骨料从试件外表剥离，导致外表的砂浆全部脱落，只有一些外表还覆着薄薄的白色生成物。
在实验中可以发现，硫酸钠的浓度越大，试件外表的白色生成物越早产生，试件的腐蚀度越强，导致表面剥落得越早；全浸泡的试件发觉生成物与表面剥离程度比干湿交替条件下浸泡的试件时间要早。
2.3实验的结果分析
硫酸钠腐蚀环境下（完全浸泡）混凝土抗折强度与腐蚀龄期的关系
从上图得出：其一，混凝土的试件在硫酸钠的溶液里完全浸泡，随着时间的延长，试件抗折的强度最初会渐渐下降，当浸泡90天后会上升，120天后强度再次降低；这是因为最初的硫酸钠和水泥的水化产物Ca（OH）2发生反应，生成了石膏（CaS04·2H20），再和单硫式硫铝酸钙与含铝的胶体发生化学反应，
生成次生钙矾石，因为钙矾石带有膨胀性，因此导致混凝土的试件外表呈现少量较大的裂纹，进而使得试件的强度下降；而后因为浸泡时间变长，试件外表的孔隙被钙矾石与石膏填充，可能产生短期强度的增加，而当钙矾石的生成情况下，在水泥石中还会析出二水石膏的结晶，从氢氧化钙变成石膏，体积扩大二倍，使得混凝土由于内应力变大而膨胀被破坏，强度再次降低；其二，同龄期的混凝土试件，会随着浓度的增大，抗折强度会逐渐下降；这表明了硫酸盐的浓度越大，侵蚀性越强，给试件带来的破坏性也越大
饱合硫酸纳溶液腐蚀环境下，混凝土抗折强度与腐蚀龄期的关系
从上图得出：其一，不管试件的侵蚀条件是全部浸泡或者干湿交替，在实验的前90天里，试件的抗折强度会呈现降低趋势；其二，同样浓度的硫酸钠溶液，在不同的侵蚀条件下侵蚀作用会明显不同，全部浸泡情况下硫酸盐对混凝土的侵蚀性比干湿交替情况下的侵蚀性大。
结束语：
总之，混凝土的硫酸盐侵蚀作用比较复杂多变，会受到很多因素的影响，不只取决于硫酸根离子的浓度，还有温度、PH值、干湿交替、冻融循环等因素。
随着科技的不断发展，混凝土技术会得到一定的发展，为增强对混凝土硫酸盐侵蚀性的了解，应当对硫酸盐的侵蝕产物带来的影响与形成条件深入分析与研究，需要相关工作人员不断摸索与实验，以便更好地提升混凝土的耐久性，为工程的施工质量带来保障。
参考文献：
[1]宋云凤. 硫酸盐侵蚀环境因素对混凝土性能影响的研究[A].天津建材（2011年第1期总第157期）[C].2011：3.
[2]梁咏宁，袁迎曙.硫酸盐侵蚀环境因素对混凝土性能退化的影响[J].中国矿业大学学报，2005（04）：452-457.
[3]梁咏宁，袁迎曙.硫酸盐侵蚀环境因素对混凝土性能的影响——研究现状综述[J].混凝土，2005（03）：27-30+66.。
