2012F160-11快速安装指南00825-0106-5007, Rev DC2023 年 6 月Rosemount™ 3051 压力变送器快速安装指南2023 年 6 月内容关于本指南 (3)系统准备 (5)变送器安装 (7)安全仪表系统的安装 (21)产品认证 (22)/Rosemount2023 年 6 月快速安装指南1 关于本指南本指南提供了 Rosemount 3051 压力变送器的基本安装指导。
本指南不提供组态、诊断、维护、检修、故障诊断、防爆、隔爆或本质安全 (I.S.) 安装的说明。
更多说明，请参阅 Rosemount 3051 参考手册。
本指南的电子版本也可从/Rosemount上获得。
1.1 安全信息警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请参阅《Rosemount 3051 参考手册》的认证部分，以了解与安全安装相关的任何限制。
在防爆/隔爆安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。
触电触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
导线管/电缆入口除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½-14NPT 型式。
在封闭这些入口时，只能使用有相容螺纹牙形的堵头、接头、密封接头或导线管。
标有 M20 的入口为 M20 x 1.5 螺纹样式。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或转接器。
快速安装指南3快速安装指南2023 年 6 月 警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
艾默生质量流量计变送器2700/1700操作指南一. 屏幕显示说明:SELECT---选择键 SCROLL---- 翻滚键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三调零步骤四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: RS-485设置:十:组态: 毫安输出和频率输出:十一显示器维护版本信息:十二: 报警代码和解决办法。
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。
cerabar S压力变送器操作手册5．操作 .............................................................................................................................返修仪表 ..................................................................................................................索引1、安全手册设计用途Cerabar S 是一种测量压力和液位的压力变送器。
制造厂不承担因为不当的或在非设计用途场合的使用而造成损坏的责任。
安装、调试和操作仪表依据电流技术、安全性和EU标准设计成为一种操作更加安全的仪表。
但是，如果安装不正确或使用工况不是其适用工况,有可能会产生危险.例如:因为不正确的安装或标定使产品溢流.因为类似原因,所以仪表必须根据操作手册来安装,连接,操作和维护。
相关维护人员必须有足够的能力，而且必须浏览过操作手册并充分理解其含义。
调试和修理仪表只有当他们被特别允许的情况下才被允许。
请特别注意铭牌上的技术数据.操作安全性1.3.1 危险区如果仪表安装在爆炸危险区,那么仪表规格必须遵守国家和当地的规范。
仪表会附带一个防爆认证证书在仪表的文件中。
文件中列出的安装规范，过程连接和安全手册都必须遵守规范.*确保所有的相关调试人员都是合适的资格。
安全惯例和图标的注释为了突出手册中的安全相关性或可选择的操作程序,使用了下面的惯例和图2、认证仪表设计2.1.1 铭牌图1：Cerabar S 的铭牌1、定货号2、船级认证的GL符号（可选）3、压力仪表指示ID号4、ATEX认证的ID号5、序列号6、MWP（最大工作压力）7、符号：注意：请特别注意TI资料上的数据8、正常工作范围9、接液材质10、最小/最大范围11、信号类型（输出信号）12、供电电源13、防护等级用在危险区的仪表带一个额外的铭牌图2：用在危险区的仪表额外的铭牌1、EC类型检测认证号2、保护类型例：II 1/2G EEx ia IIC T4/T63、电信号数据4、安全手册号例：XA235-P5、安全手册索引例：A6、仪表生产日期注意：铭牌上标示的最大工作压力值的参考温度为20摄氏度，过程连接为ANSI法兰连接。
压力变送器操作方法
1. 确认安装位置
压力变送器应该被固定在需要测量的管道或容器上，固定位置应该远离任何可能会影响测量结果的干扰物，如振动或液体流动不稳定区域。
2. 连接管道和电源
将压力变送器与管道或容器连接，然后将电源连接到变送器上。
在连接管道和电源之前，应确保任何零部件，如阀门或管道弯头，都已正确连接并没有漏气的情况。
3. 调整寄生容量和偏移量
寄生容量和偏移量是在安装和操作压力变送器时需要进行调整的两个关键因素。
寄生容量是指当管道或容器中压力变化时，变送器在测量信号中引入的因素。
这通常涉及到调整变送器的电容或电感。
偏移量是指当管道或容器中不施加压力时，变送器在测量信号中引入的因素。
这通常涉及到调整变送器的零点或基准值。
4. 测试和校准
在安装和运行压力变送器之前，应在一定范围内手动调整压力，并观察变送器的读数是否正确。
调整过程中，需要将变送器与真实压力值进行比较，如果发现读数有误，需要进行校准。
通常情况下，变送器的校准应该贯穿于整个操作过程中，并且应该按照制造商的建议进行。
5. 检查和维护
定期检查和维护压力变送器，以确保其一直保持准确和可靠的运行状态。
这包括检查电源，连接电缆和任何其他电气元件是否破损或有损伤，以及清洁变送器表面以保持良好的绝缘性。
目录按键详细操作指南1.按键功能概述1.1.按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也支持外部扩展干簧管接口，实现不开盖调整。
此时支持两个按键，分别为“S”、“Z”。
针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：左下角“88”字符显设置变量示0或空正常显示1输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置）2设置单位3设置量程下限4设置量程上限5设置阻尼6主变量调零7零点迁移与量程迁移 [调零和调满]8输出特性【设置线性输出、或者开方输出】9校准下限10校准上限注：通过输入各个功能对应的操作码，可以快速进入对应功能。
例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
例如输入“9”，直接进入校准下限。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.空心显示的数字、字母、符号，表示当前是闪烁显示如果输入操作码不同，则进入相应的菜单，例如：输入“3”，进入设置量程下限。
输入“5”，进入设置阻尼。
输入“6”，进入调零。
压力变送器操作规程
1、压力变送器的量程调整、检查准确度应使用手操器在室内盘后进
行，不得在现场带电操作。
2、压力变送器在量程调整后，应对其进行校验，过程如下：
1、关闭取压阀，打开放气孔，压力显示为零。
2、将过程校验仪、压力模块、手操泵、排气孔正确连接。
3、将压力分别调整为量程一半，全量程。
同时在室内计算机上观察
该点数据变化是否与量程一致。
4、拆下校验仪表，关闭排气孔，缓慢打开取压阀，
3、如果必须对压力变送器进行拆卸，应严格按下列要求进行。
拆卸
1、关断该变送器电源，并确认无误。
2、关闭取压阀，打开排气孔。
3、打开变送器接线端子，拆下仪表接线，并记下接线的顺序，抽出
仪表线。
4、使用两个把手取下变送器。
5、将取压孔管用塑料袋包扎好，防爆软管头朝下、以免进水。
安装
1、重新更换胶带，用双扳手将变送器安装上。
2、关闭排气孔，缓慢打开取压阀，检验是否漏气。
3、将仪表线按做好的记录正确接好，检查无误。
4、盖必须用手拧紧，而不应损坏螺纹。
5、打开仪表电源。
6、观察变送器的工作是否正常。
艾默生手操器操作方法艾默生手操器是一种用于控制工业设备的控制器，它采用先进的技术和界面设计，方便用户操作。
下面是艾默生手操器的操作方法。
首先，将手操器连接到需要控制的设备上。
艾默生手操器通常提供有线和无线两种连接方式，根据实际需求选择连接方式，并确保连接稳定。
接下来，打开手操器的电源开关。
一般来说，手操器上会有一个电源开关按钮，将其打开以供电。
然后，手操器上通常有一个显示屏，用于显示当前的操作状态和参数。
这个显示屏可以是触摸屏式的，也可以是普通的液晶屏。
用户可以通过触摸屏或按钮来进行操作。
在显示屏上，通常会显示一些控制选项和菜单。
用户可以通过滑动触摸屏或使用按钮来浏览不同的选项。
根据具体的设备和厂家，菜单和选项的布局和功能可能会有所不同。
通过选择控制选项和参数，用户可以对设备进行各种操作。
例如，可以控制设备的开关、调节设备的速度、设置设备的运行模式等。
具体的操作方法可以在设备的说明书或手册中查找。
除了通过菜单和选项来控制设备，艾默生手操器通常还具备一些常用的控制按钮。
例如，有一个启动按钮和停止按钮，用于启动和停止设备的运行。
还有一些调节按钮，用于调节设备的参数，比如速度、温度等。
此外，手操器上还可能有一些辅助功能和指示灯。
例如，手操器上可能有一个紧急停止按钮，用于紧急情况下停止设备的运行。
还可能有一些指示灯，用于显示设备的状态，比如运行状态、故障状态等。
最后，当用户完成对设备的操作后，可以通过手操器上的关闭按钮关闭设备，并将手操器的电源开关关闭。
总结起来，艾默生手操器的操作方法主要包括连接设备、打开电源、浏览菜单和选项、选择控制参数、使用按钮和辅助功能、关闭设备和关闭手操器电源等步骤。
具体的操作方法可能因设备和手操器的型号和厂家而有所差异，建议用户在使用前详细阅读相关的说明书和手册。
通过正确地使用手操器，用户可以轻松地控制设备的运行和参数，提高工作效率。
压力变送器详细操作指南1.确定安装位置：首先需要确定压力变送器的安装位置。
通常情况下，变送器应安装在需要测量压力的管道或容器上。
安装位置应尽量远离振动或冲击，以免影响测量的准确性。
2.安装支撑结构：在安装变送器之前，需要安装一个支撑结构，用于将变送器固定在位。
支撑结构应能够承受变送器的重量并保持稳定。
3.连接电缆：使用电缆连接变送器的电源和信号线。
确保电源线和信号线的连接牢固，防止因松动而导致电路断开或测量不准确。
4.连接压力管道：使用合适的材料和连接件将压力变送器与要测量的管道或容器连接起来。
确保连接处密封良好，以免出现泄漏。
5.自检：在启动变送器之前，需要进行一些自检工作。
首先，按照厂家提供的说明书，设置变送器的相关参数，例如量程和输出信号类型。
然后，检查变送器的电路和传感器是否正常工作。
可通过观察指示灯的状态或使用专业测试仪器进行检测。
6.校准：在安装和自检完成后，需要对压力变送器进行校准。
校准的目的是调整变送器的输出信号，使其与实际应力值相匹配。
校准可通过多种方法进行，例如使用已知压力源进行比较校准或使用电压校正器进行校准。
7.监测和记录：一旦压力变送器正常运行，并通过校准验证，就可以开始监测和记录压力数据了。
可以使用显示屏上的数码管或通过连接到计算机的系统进行数据采集和记录。
8.维护和保养：定期维护和保养压力变送器是保持其性能和可靠性的关键。
维护包括清洁传感器、检查电缆连接、更换损坏的零件等。
保养可以延长变送器的使用寿命，并确保测量结果的准确性。
以上是压力变送器的详细操作指南，希望可以对您有所帮助。
在操作过程中，请务必遵循相关的安全规定和操作规程，确保人员和设备的安全。
产品数据表00813-0106-4101, Rev R C2022年4月Rosemount™ 2051 压力变送器■Rosemount™ Coplanar™共平面平台可实现一次元件、阀组与分体式密封解决方案的集成■性能出色，精度高达 0.05%■IEC 62591 (Wireless HART®) 实现经济高效安装■本地操作界面 (LOI) 为变送器提供易用的组态功能■可用协议包括 4–20 mA HART®、F OUNDATION™现场总线、PROFIBUS® PA 和 HART 1–5 Vdc 低功率■可选择的 HART 版本让您的工厂拥有最新的 HART 功能，同时确保与当前系统无缝集成■整个 4-20 mA HART 产品系列通过了 IEC 61508 SIL2/3 级安全认证，简化了法规遵从性2051 型压力变送器2022年4月内容Rosemount 2051 压力变送器产品系列 (2)Rosemount 2051C 共平面压力变送器订购信息 (4)Rosemount 2051T 直连式压力变送器订购信息 (15)Rosemount 2051G 直连式压力变送器订购信息 (24)Rosemount™ 2051CF 流量计 (31)Rosemount 2051L 液位变送器 (62)技术规格 (72)产品认证 (88)尺寸图 (110)选项 (125)Rosemount 2051压力变送器产品系列可靠测量的基础■差压、表压和绝压测量■齐全的差压流量计、液位变送器、阀组及法兰产品线■提供各种协议和材料已扩展至 IEC 62591（Wireless HART 协议）的业内出色能力■在业内最成熟的平台上以具有成本效益的方式执行无线方案■凭借行业唯一的本质安全电源模块优化安全性■消除接线设计和复杂的结构，将成本降低 40-60%■快速部署新的压力、液位和流量测量，节约 70% 的时间创新性集成差压流量计■经过全面装配和渗漏测试，实现直接安装■降低直管段要求、减少永久压力损失，并且可在小尺寸管线中实现精确测量■流量量程比为 5:1 时，体积流量精度高达 2.00%成熟、可靠和创新的差压液位测量技术■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程。

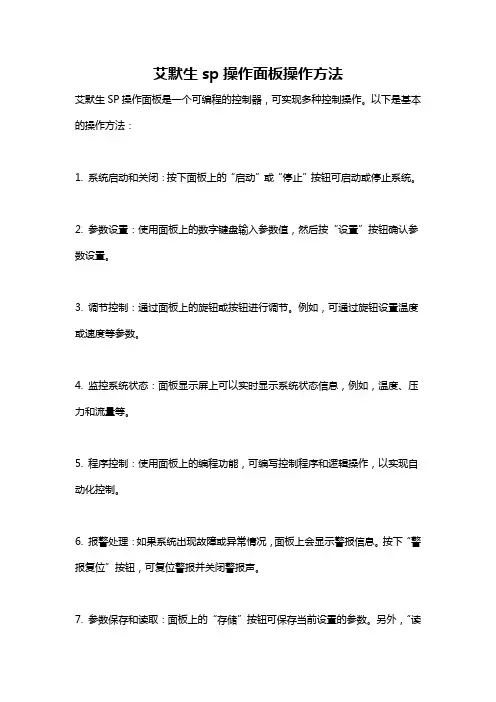

艾默生sp操作面板操作方法
艾默生SP操作面板是一个可编程的控制器，可实现多种控制操作。
以下是基本的操作方法：
1. 系统启动和关闭：按下面板上的“启动”或“停止”按钮可启动或停止系统。
2. 参数设置：使用面板上的数字键盘输入参数值，然后按“设置”按钮确认参数设置。
3. 调节控制：通过面板上的旋钮或按钮进行调节。
例如，可通过旋钮设置温度或速度等参数。
4. 监控系统状态：面板显示屏上可以实时显示系统状态信息，例如，温度、压力和流量等。
5. 程序控制：使用面板上的编程功能，可编写控制程序和逻辑操作，以实现自动化控制。
6. 报警处理：如果系统出现故障或异常情况，面板上会显示警报信息。
按下“警报复位”按钮，可复位警报并关闭警报声。
7. 参数保存和读取：面板上的“存储”按钮可保存当前设置的参数。
另外，“读
取”按钮可加载预设的参数或最近保存的参数。
总之，艾默生SP操作面板具有高度的灵活性和多功能性，可根据用户的需要进行自定义设置和控制。
快速安装指南00825-0106-4022, Rev JA2022 年 1 月Rosemount™ 4600 石油天然气面板型压力变送器HART 第 7 版快速安装指南2022 年 1 月本快速安装指南仅提供 Rosemount 4600 型变送器基本指导。
关于变送器完整的安全性、安装和操作说明，请请参阅 4600 型参考手册（文档编号00809-0100-4022）。
本手册也可从/Rosemount上获得。
在您阅读并理解此 4600 型参考手册内的完整说明之前，切勿尝试安装、使用或维护本组件。
如果您需要更多信息方能确定 4600 型是否适合应用，请与艾默生代表联系。
警告爆炸可能会导致死亡或严重受伤。
位于危险区域中的变送器应按照适用于该区域的当地法规和要求进行安装。
变送器外壳的连接件采用 1/2–14 NPT 螺纹牙形。
安装在危险场所时，Rosemount 4600 可连接经认证的 Ex db 接线盒（标记 Ex db）、Ex eb 接线盒（标记 Ex db eb）或 Ex tb 接线盒（标记 Ex tb）。
安装过程中，请使用具有适当等级的 Ex 级接头、堵头和密封接头。
保持过程绝缘材料与变送器连接件之间至少相距 1-in. (25 mm)。
触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
小心仅对位于变送器过程端的六角平头螺栓施加扭力。
切勿将扭力应用于变送器本身或电气连接件，否则可能会导致严重损坏。
扭力切勿超过 100 ft-lb。
内容安装变送器 (3)接线并通电 (5)调校变送器 (7)安全仪表系统 (SIS) (8)操作和维护 (10)参考 (11)产品认证 (12)符合性声明 (19)/Rosemount2022 年 1 月快速安装指南1安装变送器1.1电气连接过程1.从面板壁的螺纹安装孔中拉出引线。
2.用手将电气连接件拧到安装孔中。
3.使用扳手拧紧过程连接件上的六角平头螺栓，并施加足够的扭力以防止变送器振动。
*00825-0206-4750*开始1 2 3 4 5 6 7 结束罗斯蒙特 8750WA 电磁流量计系统 (变送器和传感器)© 2013 罗斯蒙特有限公司。
保留所有权利。
所有标识均为其所有者的财产。
艾默生过程管理罗斯蒙特流量分公司美国科罗拉多州博尔德市Winchester Circle 路 7070 号，80301电话（美国）：800 522 6277电话（国际)：+1 (303) 527 5200传真：+1 (303) 530 8459艾默生过程控制流量技术有限公司中国江苏南京江宁区兴民南路111号邮编：211100电话：(86) (25) 5117 7888传真：(86) (25) 5117 7999本安装指南提供罗斯蒙特® 8750WA 的基本安装指导。
本文不提供详细配置、诊断、维护、检修、故障排查、防爆、防火或本安安装的说明。
更详细的说明请参阅罗斯蒙特 8750WA 型的参考手册（文档编号：00809-0100-4750）。
手册和此快速安装指南（QIG）还可通过电子方式从 获得。
不遵守这些安装准则可能导致死亡或严重受伤：安装和维修说明仅供有资格的人员使用。
在没有进行授权的情况下，请不要进行操作说明所包括的维修内容以外的任何维修。
应确认传感器和变送器的操作环境与相应的 FM 或CSA 认证要求一致。
传感器衬里在装运过程中容易受损。
不要为了提起或取得平衡而将任何东西穿过传感器。
衬里损坏将会使传感器失去效用。
为了避免可能对传感器衬里末端造成损坏，请不要使用金属或缠绕垫片。
如果预见到会有频繁的拆卸，请小心保护衬里末端。
通常使用连接在传感器末端的短盘片加以保护。
法兰螺栓紧固正确是传感器正常工作以及获得适当寿命的关键。
所有的螺栓都必须按照合理的顺序拧紧到指定的扭矩限度。
不遵守这些说明可能会导致严重损坏传感器衬里并可能需要更换传感器。
2第 1 步：安装准备在安装罗斯蒙特 8750WA 型电磁流量计变送器前，需完成几个安装准备步骤以便使安装过程更容易：•确认与您的应用程序相适合的选项及配置。
艾默生压力变送器说明书一、概述：本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程-压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4~20mA标准信号，可与多种仪表相配套。
因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。
二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。
这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。
当受到外力作用时，电桥失去平衡。
当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4~20mA标准信号输出，便于远距离传送。
2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。
不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。
输出的标准电流信号，实现远距离传输便于用户便用。
因此，本变送器是过程控制中的理想仪表。
三、技术指标：1.量程：0～；0～；0~60MPa。
2.基本误差：≤%3.反映时间：<500ms4.电源：24VDC±5%5.输出：4~20mADC6.负载电阻：≤35097.被测介质温度：-10~60℃8.重量：约kg（5）补充说明：安装任务完成后，要先关闭截止阀，打开卸压阀。
当引压管充满介质且冷凝后，截止阀下面引压管的温度小于60℃时，方可关闭卸压阀，打开截止阀，测量介质压力。
卸压阀的作用是在不拆卸变送器的情况下，在线检查压力变送器的零点。
四、校验：按JG882-94压力变送器检定规程进行。
校验周期一年。
六、注意事项：1、安装使用前，一定要先仔细阅读使用说明书。
2、安装使用时，一定要注意被测介质的温度。
3、安装在通风、干燥无腐蚀环境中。
艾默生475手操器操作步骤1.连接设备：首先，将475手操器与压力变送器进行连接。
一般来说，可以通过电缆连接或者无线连接来实现。
确保连接稳固可靠。
2.打开电源：将475手操器的电源开关打开，确保设备正常供电。
如果是无线连接的话，还需要确保操纵器和变送器之间的无线信号强度良好。
3.选择菜单：使用手操器的菜单键来选择要进行的操作。
通过上下方向键和确认键来浏览和选择不同的菜单选项。
4.设置参数：在菜单中选择“参数设置”选项，进入参数设置界面。
这个界面可以用来配置和调整压力变送器的参数，比如测量范围、输出信号类型等。
5.校准变送器：使用手操器进行压力变送器的校准操作。
在菜单中选择“校准”选项，然后根据手册的指示进行操作。
通常情况下，需要输入校准点的压力值，并确保校准点的正确性和准确性。
6.数据记录和导出：如果需要记录和导出变送器的数据，可以在菜单中选择相应的选项。
手操器通常可以存储一定数量的数据，并支持导出到外部设备或者电脑。
7.故障排除：如果在操作过程中遇到问题，可以通过手操器的故障排除功能来查找并解决问题。
在菜单中选择“故障排除”选项，然后根据手册的指示进行操作。
8.操作完成：在需要的操作都完成之后，可以在手操器上选择退出或者关机选项，然后关闭电源开关。
需要注意的是，在操作过程中一定要谨慎并且按照手册上的指示进行操作，避免错误操作导致不必要的损坏或者风险。
另外，不同型号的475手操器可能存在差异，因此在具体操作前最好查阅相关的使用手册和指南。
压力变送器使用说明书1. 引言压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化控制系统中。
本使用说明书将详细介绍压力变送器的使用方法和注意事项，帮助用户正确、安全地操作该设备。
2. 产品概述压力变送器由壳体、感压装置、转换装置、电路板和连接电缆组成。
其主要功能是将输入的压力信号转换成标准电信号，方便与其他设备进行通信和控制。
在使用压力变送器之前，请确保设备完好无损。
3. 安装与连接3.1 安装方法选择合适的安装位置，确保变送器能够稳固地安装在垂直或水平方向。
避免将变送器直接暴露于高温、湿度或震动的环境中，以免影响其正常工作。
3.2 连接方法将压力变送器的电缆与控制系统的输入端相连接。
确保连接牢固，并注意电缆的极性，避免接反。
在连接过程中，务必断开电源以确保操作安全。
4. 使用方法4.1 参数调节在使用压力变送器之前，需要根据实际需要对其参数进行调节。
通过控制装置或软件，可以设置压力上下限、输出信号类型、补偿温度等参数，以满足不同的工作要求。
4.2 运行监测启动控制系统，观察压力变送器的工作状态。
正常情况下，变送器的指示灯应亮起，显示当前的压力数值。
通过监测数值的变化，可以及时发现异常情况并采取相应的措施。
4.3 维护保养定期检查压力变送器的连接状态和外观，确保无腐蚀、磨损等现象。
若发现问题，请及时清洁或更换相关部件。
同时，注意保持设备周围的清洁和干燥，避免灰尘、水分等对设备造成影响。
5. 安全注意事项- 在操作压力变送器之前，务必将控制系统的电源断开，以免发生触电事故。
- 避免将压力变送器暴露于腐蚀性、易燃性或有害物质的环境中。
- 严禁随意拆卸或改装压力变送器，以免影响其性能或导致其他安全问题。
- 对于长时间不使用的压力变送器，应将其存放在干燥、通风良好的地方，避免积尘或潮湿。
6. 故障排除若发现压力变送器无法正常工作或出现异常情况，请立即停止使用，并按照以下步骤进行排除：- 检查电源连接是否正常。
手操器操作步骤
一、开机，将手操器与仪表连接，选择HART（是一种通讯协议）
二、通讯成功以后，选择Online（在线）
三、当出现以下文字时，不要慌张，点YES就行
四、下面以川仪（EJA）变送器为例
1、改量程
2、改位号、改单位此画面内各项含义如下：
1、设备设置
2、当前压力值
3、当前输出电流值
4、量程下限
5、量程上限
在此项按回车或者按键盘
“4”或者按方向键
（下面我会用确认建来代替
以上内容）会出现下图
在此项按下确认键后更改最小值
在此项按下确认键后更改最大值
选择设备设置
项，会出现下图
画面
2、回路测试（打点）
1、过程变量（常已PV缩写
出现）
2、诊断/服务
3、基本设置
4、详细设置
5、浏览
选择基本设置，出现以下画面
常用此两项
1：更改位号
2：更改单位
更改
成功
后会
显示
已改
位号
按键返回上
一层，选择第2
项
出现以下画面，选第2项
3、调零点
1、测试设备
2、回路测试
3、标定、校正
给值，4~20ma信号，（4ma-0；8-25%，12ma-50%，16ma-75%，
20ma-100%），变送器及中控操作站会有相应的显示
打点完成后要选第4项结束，如果直接断开手操器与仪表连接，变送器就会一直显示最后一次给定的值。
所以必须得按步骤退出
返回后选第3项
变送器削减
调零点
注意事项：1、在更改完数据后要选“SEND”发送给变送器。
