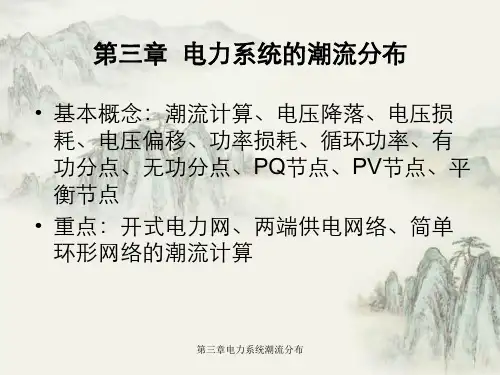

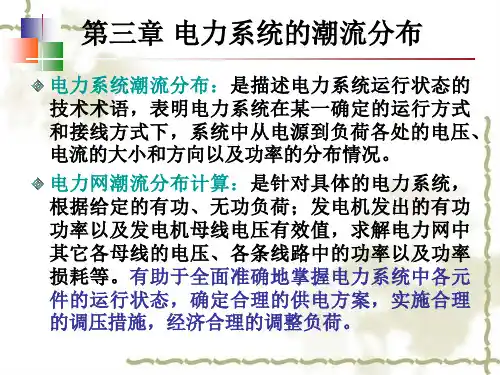

3电力系统潮流分布解析

电力系统潮流分析潮流分析是电力系统中一种重要的计算方法，用于分析电力系统中各节点电压、功率和电流的分布情况。

通过潮流分析可以评估电力系统的稳定性和可靠性，为电力系统的规划、运行和控制提供参考依据。

本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理在电力系统中，各节点以母线表示，节点之间通过线路连接。

潮流分析基于以下几个基本原理：1. 电压平衡原理：电力系统中的节点电压必须满足节点处功率平衡方程，即节点出注入电流之和为零。

2. 潮流方程：潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。

潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑：电力系统中的节点和线路之间形成了复杂的拓扑结构，潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法潮流分析通常采用迭代法来计算各节点的电压、功率和电流。

常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

1. 高斯-赛德尔迭代法：该方法是最简单的潮流计算方法之一。

它通过假设电力系统中所有节点电压的初始值，逐步迭代更新节点电压，直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法：该方法通过建立功率不平衡方程的雅可比矩阵，采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。

牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围潮流分析在电力系统中有广泛的应用，包括但不限于以下几个方面：1. 系统规划：潮流分析可以用于电力系统的规划和设计，评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制：潮流分析可以用于电力系统的运行控制，评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化：潮流分析可以用于电力系统的网络优化，寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网：潮流分析可以用于风电并网系统的规划和运行，评估并网系统的可靠性和电力系统与风电场的相互影响。

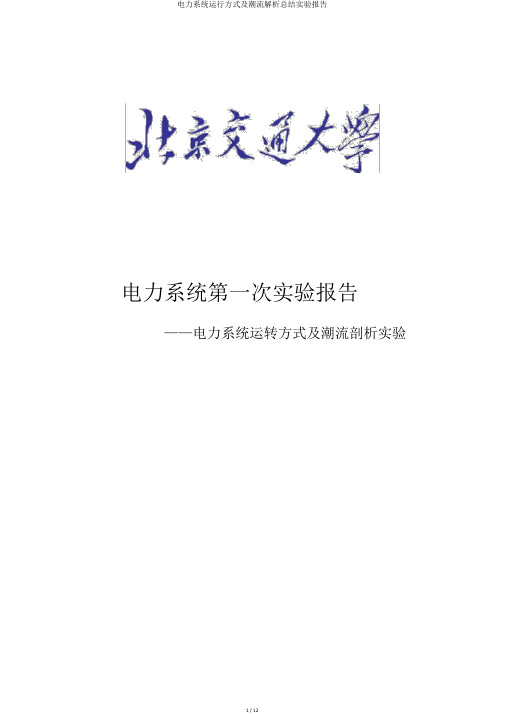

电力系统第一次实验报告——电力系统运转方式及潮流剖析实验实验 1电力系统运转方式及潮流剖析实验一、实验目的1、掌握电力系统主接线电路的成立方法2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差别；4、掌握不一样运转方式下潮流散布的特色。

二、实验内容1、辐射形网络的潮流计算；2、不一样运转方式下潮流散布的比较剖析三、实验方法和步骤1．辐射形网络主接线系统的成立输入参数（系统图以下）：G1：300+j180MVA （均衡节点）变压器 B1：Sn=360MVA ，变比 =18/121，Uk％％，Pk=230KW，P0=150KW，I0/In=1 ％；变压器B2、B3： Sn=15MVA ，变比 =110/11 KV ，Uk ％％， Pk=128KW ，，I0/In=3.5 ％；负荷 F1：20+j15MV A ；负荷 F2：28+j10MV A ；线路 L1、L2 ：长度： 80km，电阻： 0.21 Ω/km，电抗： 0.416 Ω/km，电纳：×10-6S/km。

辐射形网络主接线图（ 1）在 DDRTS中绘出辐射形网络主接线图以下所示：（ 2）设置各项设施参数：G1：300+j180MVA （均衡节点）变压器 B1：Sn=360MVA ，变比 =18/121，Uk％％，Pk=230KW，P0=150KW，I0/In=1 ％；变压器B2、B3： Sn=15MVA ，变比 =110/11 KV ，Uk ％％， Pk=128KW ，，I0/In=3.5 ％；负荷 F1：20+j15MV A ；负荷 F2：28+j10MV A ；线路 L1、L2 ：长度： 80km，电阻： 0.21 Ω/km，电抗： 0.416 Ω/km，电纳：×10-6S/km。

2．辐射形网络的潮流计算（1）调理发电机输出电压，使母线 A 的电压为 115KV，运转 DDRTS进行系统潮流计算，在监控图页上察看计算结果项目DDRTS 潮流计算结果变压器 B2 输入功率变压器 B2 输出功率变压器 B3 输入功率变压器 B3 输出功率线路 L1 输入功率线路 L1 输出功率线路 L2 输入功率线路 L2 输出功率（ 2）手算潮流：（ 3）计算比较偏差剖析经过比较能够看出，手算结果与计算机仿真结果相差不大。

电力系统潮流分析电力系统潮流分析是电力系统运行和规划中的重要工作，通过对电力系统的节点电压和功率流动进行计算和分析，可以评估电力系统的稳定性、安全性以及电能的经济分配。

本文将从潮流分析的基本原理、计算方法以及应用方面进行论述。

一、基本原理电力系统潮流分析是基于电力系统的等效电路模型和节点电压/功率之间的关系进行的。

在电力系统中，各个节点之间通过导线连接，形成复杂的电网。

当电力系统运行时，节点之间通过导线传输电能，而节点电压会受到负荷、发电机、变压器等因素的影响而发生变化。

电力系统潮流分析需要根据各个节点的特性（负荷、电源等）以及导线的特性（阻抗、输电能力等），计算得到节点电压和功率的分布情况，从而对电力系统的运行状态有所了解。

二、计算方法电力系统潮流分析的计算方法主要包括潮流方程的建立和潮流计算的迭代过程。

1. 潮流方程的建立潮流方程是电力系统潮流计算的基础，其基本形式为节点功率方程和节点电压方程。

节点功率方程描述了节点负荷与节点电压、导线传输电能之间的关系；节点电压方程描述了节点电压与节点电流、导线阻抗之间的关系。

通过列举各个节点的功率方程和电压方程，并结合电力系统的拓扑关系，可以建立电力系统的潮流方程。

2. 潮流计算的迭代过程潮流计算是通过迭代的方法求解电力系统的节点电压和功率流动情况。

迭代过程中，首先需要对电力系统中的各个节点进行初始化，即给定节点电压和功率的初值。

然后，根据潮流方程，计算节点电压和功率的值，再根据计算结果进行修正，直到达到收敛条件为止。

常用的潮流计算方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等。

三、应用方面电力系统潮流分析在电力系统运行和规划中有广泛的应用。

1. 运行控制通过潮流分析可以获得电力系统的节点电压和功率分布情况，从而评估电网的稳定性。

根据潮流分析的结果，可以采取相应的控制措施，如调节发电机的输出功率、调整变压器的变比等，以维持电力系统的稳定运行。

2. 负荷分配潮流分析可以帮助确定电力系统中各个节点的负荷分布情况，从而合理安排电能的供应。

电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。

通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。

本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。

潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。

在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。

潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。

通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。

潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。

1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。

迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。

直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。

因此，在进行潮流计算时，需要准确地估计各个节点的负荷。

2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。

课程发展历史沿革“电力系统分析”课程是电气工程及其自动化专业的学位课程，也是电力类相关专业的主要课程。

本课程具有很强的理论性和较强的实践性，注重理论与实践的密切结合。

通过该课程的学习，培养学生的电力系统规划、设计、运行与运营的背景知识，同时也是学习后续专业课程的基础。

我校自1988年开设电力系统及其自动化专业以来，“电力系统分析”就是本专业的重点课程。

第一期教材选用的是华中科技大学何仰赞教授编写的《电力系统分析》上、下册，全国优秀教材。

为了适应专业发展的需要，后来选用中国电力出版社出版的由东南大学陈珩老师编写的《电力系统稳态分析》，和西安交通大学李光琦老师编写《电力系统暂态分析》教材。

目前选用的是《电力系统分析》，夏道止，中国电力出版社，普通高等教育“十五”国家级规划教材，2008年9月（第二版）。

由于课程的重要性，自从开设本课程以来，我们一直配备本学科的骨干教师担任该课的教学工作，选用全国优秀教材。

进入90年代，本课程的建设驶入了快速发展的轨道，并形成了重视教学改革、狠抓教学质量的优良传统，经历了从学校重点课程→校级优质课程→校级精品课程→省级精品课程的建设。

在教学观念、教师队伍、教学内容、教学方法、教学手段、实验教学等方面进行了全面改革研究与实践，并取得较好的教学效果，为本专业其他课程的建设起到了示范作用。

2003年，我校“电气工程及其自动化”专业立项为湖北省品牌专业建设项目，以此为契机，我们将《电力系统分析》课程建设融入到品牌专业建设之中，对课程的理论教学内容和实践建学内容进行了改革，将实践教学分为课程实验和综合实验两大部分，课程实验重在课程基本理论的验证和提高学生对于基本理论的理解和运用能力，综合实验重在以《电力系统分析》课程内容为纽带，进行综合设计性、操作性实验，提高学生综合运用专业知识的能力和综合实践能力。

在原有部级重点实验室“水电站仿真实验室”的基础上，进一步建设了“电力系统综合设计实验室”、“电力系统综合自动化实验室”、“电力系统继电保护综合实验室”，为本课程的课程实验和综合实验提供了先进的实验环境。
