国家大剧院幕墙、金属屋面及钢结构系统介绍1 总体概况国家大剧院位于北京人民大会堂西侧，北边紧靠西长安街，国家大剧院工程总占地面积11．893公顷，总建筑面积149520m2，总投资26．8838亿元。

建成后将成为中国最高表演艺术中心。

国家大剧院工程业主委员会由建设部、文化部、北京市共同组成，施工总承包单位是由北京城建集团有限责任公司、香港建设(控股)有限公司、上海建工(集团)总公司三家组成的承包联合体，其中北京城建负责土建部分，香港建设负责幕墙结构，屋面系统采用德国KALZIP系统，由Corus Building Systems广州子公司提供Kalzip连续侧面焊缝板。

幕墙系统设计和屋面及玻璃幕墙的安装由精艺KGE公司完成，而广受关注的壳体钢结构吊装由上海屋面可视部分由1126块大小不等的超白玻璃组成一个渐开式玻璃幕墙屋面，形状就像一个逐渐垂下来的水滴，长约105m。

夜晚来往于长安街的行人，可以通过晶莹剔透的玻璃幕墙，观赏到国家大剧院金碧辉煌的观众休息大厅。

玻璃屋面的设计难点主要要考虑以下因素：玻璃分格为W×H 4000mm×2290mm若完全采用铝龙骨会导致较大的截面尺寸，而且横竖龙骨尺寸不统一，即使把竖向龙骨设计与横向龙骨相同的截面尺寸，内视效果也较差，满足不了建筑师的要求，由于屋面的形状较为特殊，钢结构会有一定的变型量，若使用通常的幕墙结构，会导致杆件的加工异常复杂，变形和伸缩问题难以解决。

另外还有玻璃的清洗问题等。

精艺的设计巧妙的克服了以上问题，2.1国家大剧院玻璃幕墙系统特点2.1.1玻璃屋面系统采用球铰连接方式与主体钢结构连接，满足玻璃幕墙表面的三维调整，使用专用钢制铸造转接件实现连接球头与钢结构的可靠连接和三维调2.1.3铝龙骨两端与圆盘转接构件采用精致铸钢件，既能实现横竖框的角度变化，有能加强龙骨的强度，使铝型材的加工非常简单，无斜角和空间角加工，满足复杂立面要求。

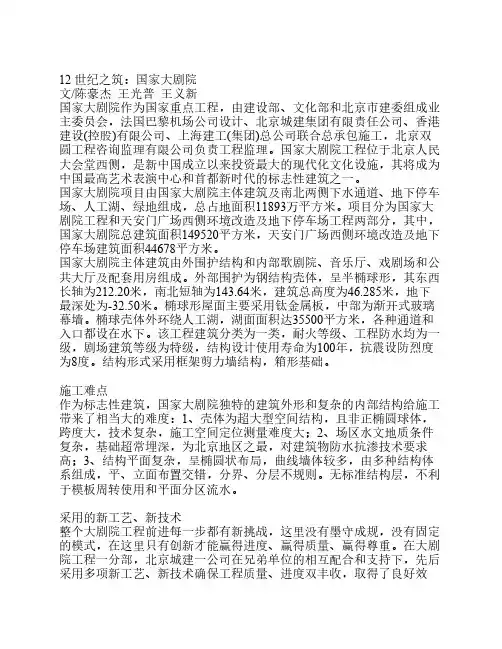

12 世纪之筑：国家大剧院文/陈豪杰王光普王义新国家大剧院作为国家重点工程，由建设部、文化部和北京市建委组成业主委员会，法国巴黎机场公司设计、北京城建集团有限责任公司、香港建设(控股)有限公司、上海建工(集团)总公司联合总承包施工，北京双圆工程咨询监理有限公司负责工程监理。

国家大剧院工程位于北京人民大会堂西侧，是新中国成立以来投资最大的现代化文化设施，其将成为中国最高艺术表演中心和首都新时代的标志性建筑之一。

国家大剧院项目由国家大剧院主体建筑及南北两侧下水通道、地下停车场、人工湖、绿地组成，总占地面积11893万平方米。

项目分为国家大剧院工程和天安门广场西侧环境改造及地下停车场工程两部分，其中，国家大剧院总建筑面积149520平方米，天安门广场西侧环境改造及地下停车场建筑面积44678平方米。

国家大剧院主体建筑由外围护结构和内部歌剧院、音乐厅、戏剧场和公共大厅及配套用房组成。

外部围护为钢结构壳体，呈半椭球形，其东西长轴为212.20米，南北短轴为143.64米，建筑总高度为46.285米，地下最深处为-32.50米。

椭球形屋面主要采用钛金属板，中部为渐开式玻璃幕墙。

椭球壳体外环绕人工湖，湖面面积达35500平方米，各种通道和入口都设在水下。

该工程建筑分类为一类，耐火等级、工程防水均为一级，剧场建筑等级为特级，结构设计使用寿命为100年，抗震设防烈度为8度。

结构形式采用框架剪力墙结构，箱形基础。

施工难点作为标志性建筑，国家大剧院独特的建筑外形和复杂的内部结构给施工带来了相当大的难度：1、壳体为超大型空间结构，且非正椭圆球体，跨度大，技术复杂，施工空间定位测量难度大；2、场区水文地质条件复杂，基础超常埋深，为北京地区之最，对建筑物防水抗渗技术要求高；3、结构平面复杂，呈椭圆状布局，曲线墙体较多，由多种结构体系组成，平、立面布置交错，分界、分层不规则。

无标准结构层，不利于模板周转使用和平面分区流水。

采用的新工艺、新技术整个大剧院工程前进每一步都有新挑战，这里没有墨守成规，没有固定的模式，在这里只有创新才能赢得进度、赢得质量、赢得尊重。

古今中外的城市排水系统~北京故宫赫然在列解读︱古今中外的城市排水系统北京故宫赫然在列2016-07-21 土木极客100 多年前，法国作家维克多·雨果在《悲惨世界》中写道：下水道是“城市的良心”。

有人曾经问华人作家龙应台，如果被带到一个陌生的国度，如何分辨它是否发达？龙应台说：“一场雨足矣。

最好来一场倾盆大雨，足足下它3 个小时。

如果你撑着伞溜达一阵，发觉裤脚虽湿却不肮脏，交通虽慢却不堵塞，街道虽滑却不积水，这大概就是个先进国家；如果发现积水盈足，店家的茶壶飘到街心来，小孩在十字路口用锅子捞鱼，这大概是个发展中国家。

”从中国的北京故宫、江西赣州、山东青岛，到日本东京、法国巴黎、德国慕尼黑等等，对于日益扩张的城市而言，优良的排、蓄水系统如同健康的心脏和血管，保证城市正常的循环、代谢和安全。

01故宫：“千龙吐水”不怕大暴雨据史料记载，故宫历史上曾经历了千余次特大暴雨，但从未有过因雨水过多而积水栓塞的情况。

那么，故宫的排水系统究竟有何神奇之处，可以数百年面对暴雨都始终如此淡定。

今天的紫禁城始建于明永乐四年（1406年），明永乐十八年（1420年）落成。

和中国古代的众多古城一样，紫禁城的建筑理念也充分利用了原有条件和地理特点，先设计一套涵盖地上、地下的完整布局和总体规划，然后先地下后地上地逐步施工。

排水系统是紫禁城地下规划最重要的组成部分，实践证明，在紫禁城初建时，就已经对排水系统考虑得十分周密。

因为紫禁城自建成后，除了明代中期又加建了一个外城城墙之外，全城的总体布局直至1949年北京解放为止都没有重大改变。

整个紫禁城的排水系统经过了精心测量、规划设计和施工，用于排水的干道、支道，明沟、暗沟，涵洞、沟眼，纵横交错，主次分明，共同形成了四通八达的排水网络。

总的走向是将东西方向流的水，汇流到南北走向的干沟，然后全部排入内金水河。

内金水河是紫禁城的内河，也是紫禁城排水的最终汇集之地。

因为是从西郊玉泉山引水，西在五行中属金，“金生丽水”，故名金水河。

体建筑由外部围护钢结构壳体和内部2091个坐席的歌剧院(含站席2398)、1859个坐席的音乐厅(含站席2017)、957个坐席的戏剧院(含站席1040)、公共大厅及配套用房组成。

外部围护钢结构壳体呈半椭球形，平面投影东西方向长轴长度为212.20米，南北方向短轴长度为143.64米，建筑物高度为46.285米，基础埋深的最深部分达到-32.5米。

椭球形屋面主要采用钛金属板饰面，中部为渐开式玻璃幕墙。

椭球壳体外环绕人工湖，湖面面积达35500平方米，各种通道和入口都设在水面下。

国家大剧院高46.68米，比人民大会堂略低3.32米。

但其实际高度要比人民大会堂高很多，因为国家大剧院60％的建筑在地下，其地下的高度有10层楼那么高。

国家大剧院工程于2001年12月13日开工，于2007年9月建成。

国家大剧院由法国建筑师保罗·安德鲁主持设计，保罗·安德鲁（Paul Andreu），1938年出生于法国波尔多市附近的冈戴昂，毕业于法国高等工科学校（1961年）、法国道桥学院（1963）和巴黎美术学院（1968年）。

1967年，他设计了圆形的巴黎戴高乐机场候机楼。

从此，作为巴黎机场公司的首席建筑师，他设计了尼斯、雅加达、开罗、上海等国际机场，日本关西国际机场的基本概念也出自安德鲁之手。

他参与过许多大型项目的建设，像巴黎德方斯地区的大拱门、英法跨海隧道的法方终点站等。

1999年，安德鲁领导的巴黎机场公司与清华大学合作，经过两轮竞赛三次修改，在中国国家大剧院国际竞赛中36个设计单位的69个方案中夺标。

1999年7月，获选为最终的建设方案。

安德鲁曾说“我想打破中国的传统，当你要去剧院，你就是想进入一块梦想之地”。

安德鲁这样形容他的作品――巨大的半球仿佛一颗生命的种子。

“中国国家大剧院要表达的，就是内在的活力，是在外部宁静笼罩下的内部生机。

一个简单的‘鸡蛋壳’，里面孕育着生命。

这就是我的设计灵魂：外壳、生命和开放。

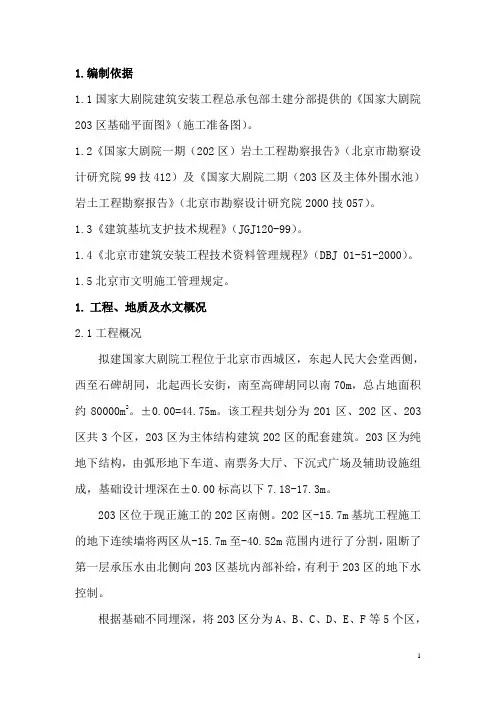

1.编制依据1.1国家大剧院建筑安装工程总承包部土建分部提供的《国家大剧院203区基础平面图》（施工准备图）。

1.2《国家大剧院一期（202区）岩土工程勘察报告》（北京市勘察设计研究院99技412）及《国家大剧院二期（203区及主体外围水池）岩土工程勘察报告》（北京市勘察设计研究院2000技057）。

1.3《建筑基坑支护技术规程》（JGJ120-99）。

1.4《北京市建筑安装工程技术资料管理规程》（DBJ 01-51-2000）。

1.5北京市文明施工管理规定。

1.工程、地质及水文概况2.1工程概况拟建国家大剧院工程位于北京市西城区，东起人民大会堂西侧，西至石碑胡同，北起西长安街，南至高碑胡同以南70m，总占地面积约80000m2。

±0.00=44.75m。

该工程共划分为201区、202区、203区共3个区，203区为主体结构建筑202区的配套建筑。

203区为纯地下结构，由弧形地下车道、南票务大厅、下沉式广场及辅助设施组成，基础设计埋深在±0.00标高以下7.18-17.3m。

203区位于现正施工的202区南侧。

202区-15.7m基坑工程施工的地下连续墙将两区从-15.7m至-40.52m范围内进行了分割，阻断了第一层承压水由北侧向203区基坑内部补给，有利于203区的地下水控制。

根据基础不同埋深，将203区分为A、B、C、D、E、F等5个区，详见下表。

2.2工程地质及水文地质2.2.1工程地质：拟建场区处于永定河洪冲积扇中部，自然地面标高为46.0m左右。

根据地质勘察成果报告，地层分布如下：2.2.2水文地质条件：2.2.2.1水文地质特征：本场区位于永定河洪冲积扇中部，第四纪洪冲积物沉积旋回较多，历史上曾有2条湮废的古河道斜穿场区东北角。

根据水文地质报告，与本工程密切相关的水文地质情况，主要是自然地面以下到⑤卵石层中的3个相关含水层，分别是上层滞水、层间潜水和第一层承压水。

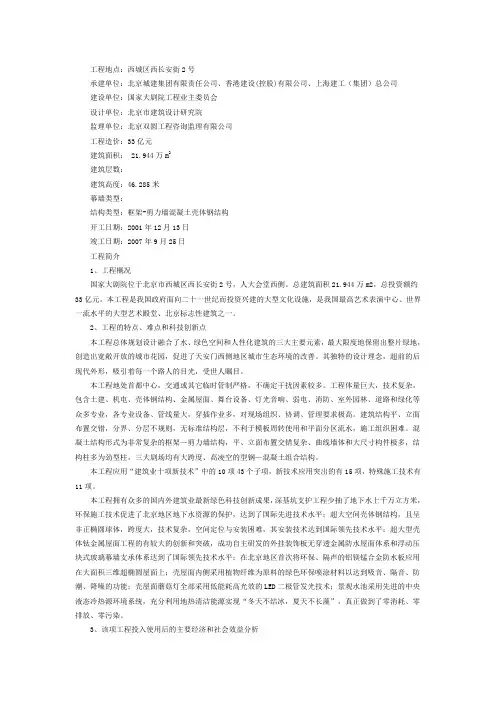

工程地点：西城区西长安街2号承建单位：北京城建集团有限责任公司、香港建设(控股)有限公司、上海建工（集团）总公司建设单位：国家大剧院工程业主委员会设计单位：北京市建筑设计研究院监理单位：北京双圆工程咨询监理有限公司工程造价：33亿元建筑面积：21.944万m2建筑层数：建筑高度：46.285米幕墙类型：结构类型：框架-剪力墙混凝土壳体钢结构开工日期：2001年12月13日竣工日期：2007年9月25日工程简介1、工程概况国家大剧院位于北京市西城区西长安街2号，人大会堂西侧。
